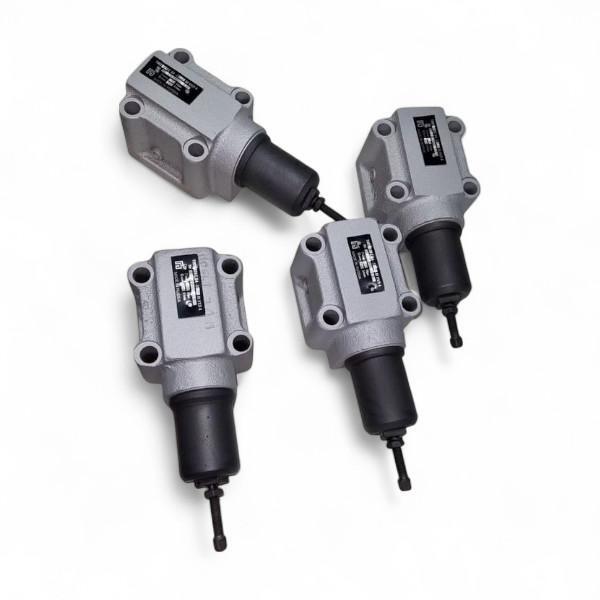

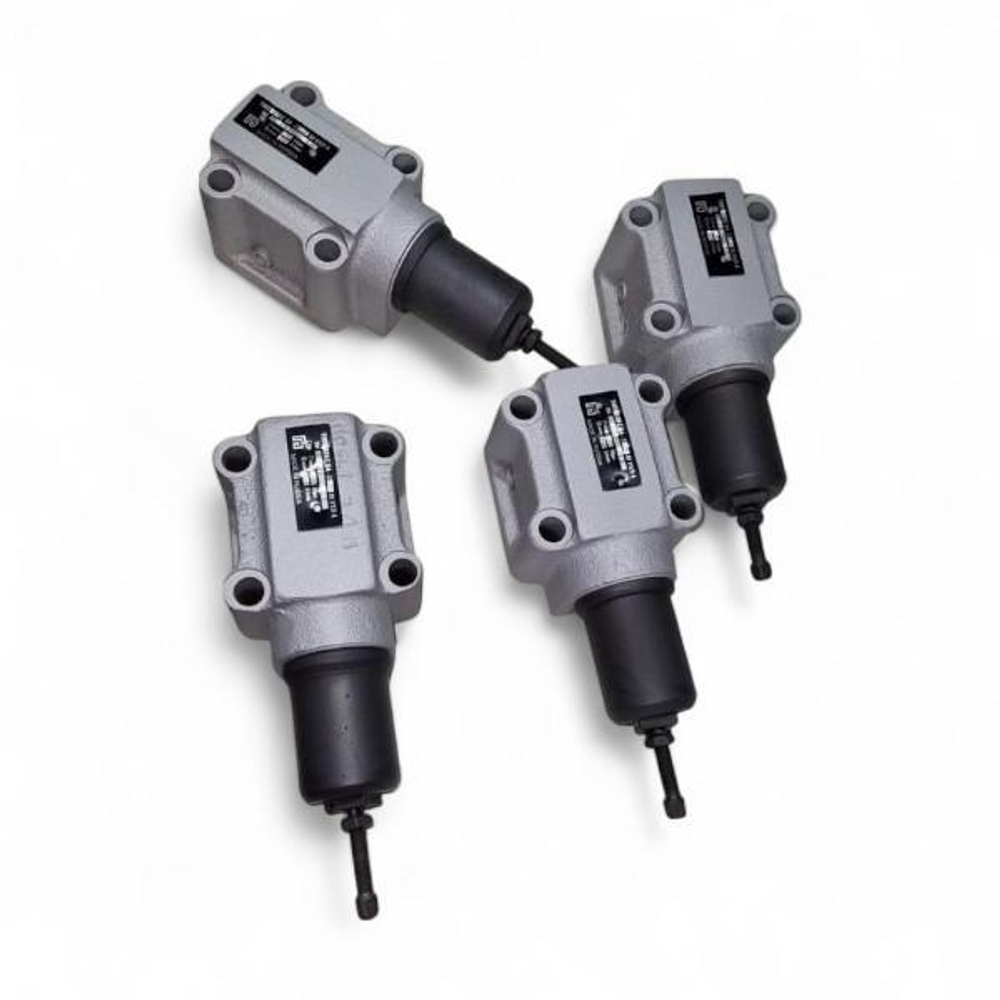

ПБГ54-32М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Может использоваться как клапан разности давлений, последовательности, предохранительный или переливной клапан.
Основные функции:
-
Поддержание заданной разницы давлений между входным и выходным каналом
-
Обеспечение последовательного включения исполнительных органов по достижении нужного давления
-
Защита системы от перегрузок и превышения установленного давления (предохранительный режим)
-
Стабилизация давления за счёт постоянного слива рабочей жидкости (переливной режим)

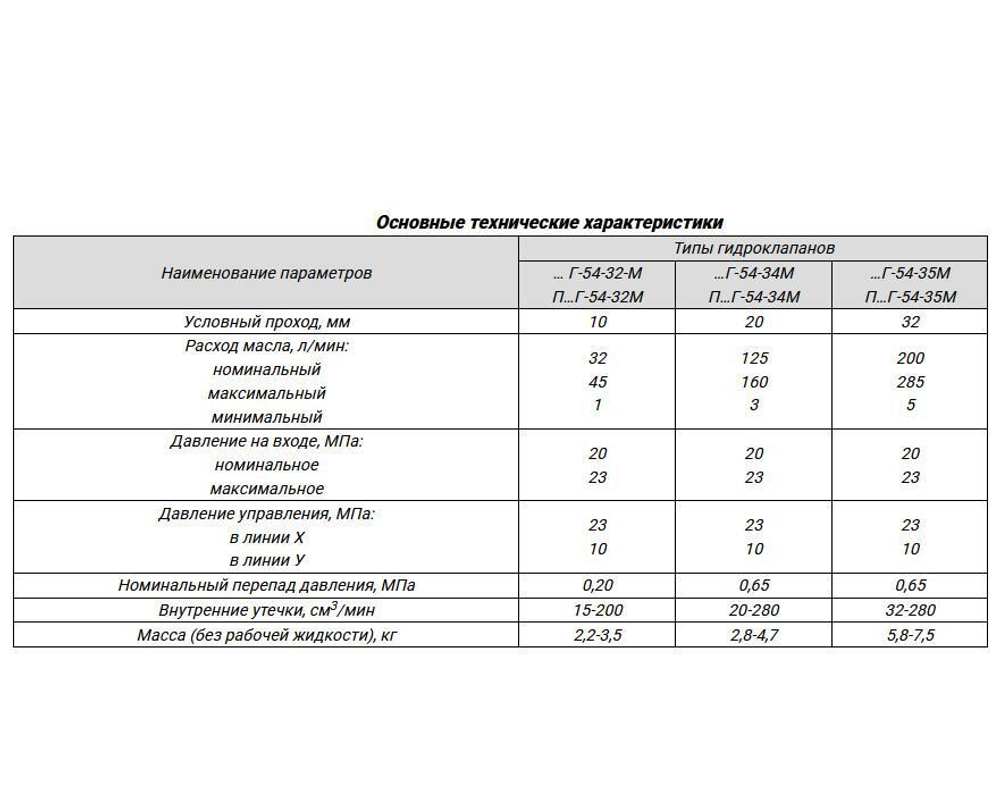

Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Диапазон регулировки давления: 0,6–7,0 МПа (в некоторых исполнениях 0,4–2,8 МПа)
Номинальное давление настройки: до 6,3 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: около 0,2 МПа
Внутренние утечки: не более 65 см³/мин

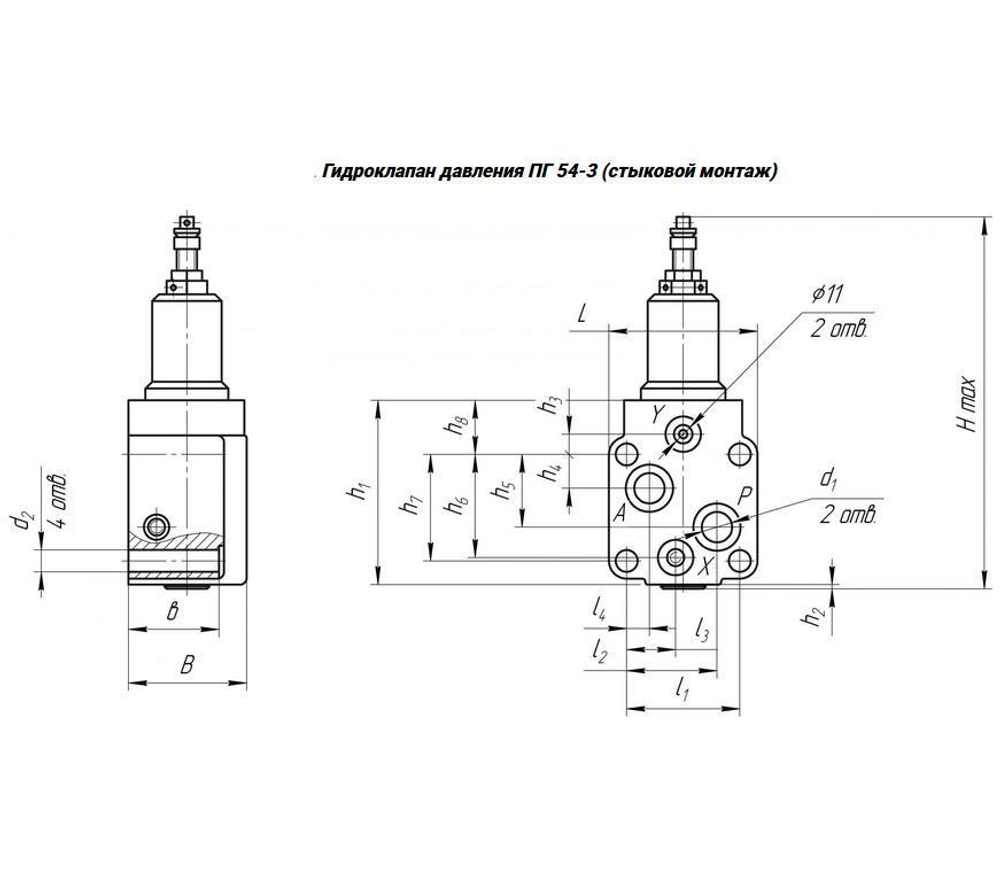

Тип монтажа: стыковой (через монтажную плиту)
Масса: примерно 2,55 кг
Климатическое исполнение: УХЛ4
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Конструктивные особенности:
Корпус клапана имеет каналы для подвода, отвода и слива рабочей жидкости. Внутри расположен золотниковый механизм с регулирующей пружиной, настройка давления выполняется винтовым регулятором, изменяющим степень сжатия пружины. Конструкция обеспечивает простоту монтажа и надёжность работы.
Области применения:
Применяется в гидросистемах металлорежущих и деревообрабатывающих станков, прессах и другом промышленном оборудовании для защиты от скачков давления, поддержания устойчивого давления и обеспечения необходимой последовательности работы исполнительных механизмов.
Буква «М» в маркировке означает модернизированное исполнение с повышенной надёжностью и улучшенными характеристиками.
