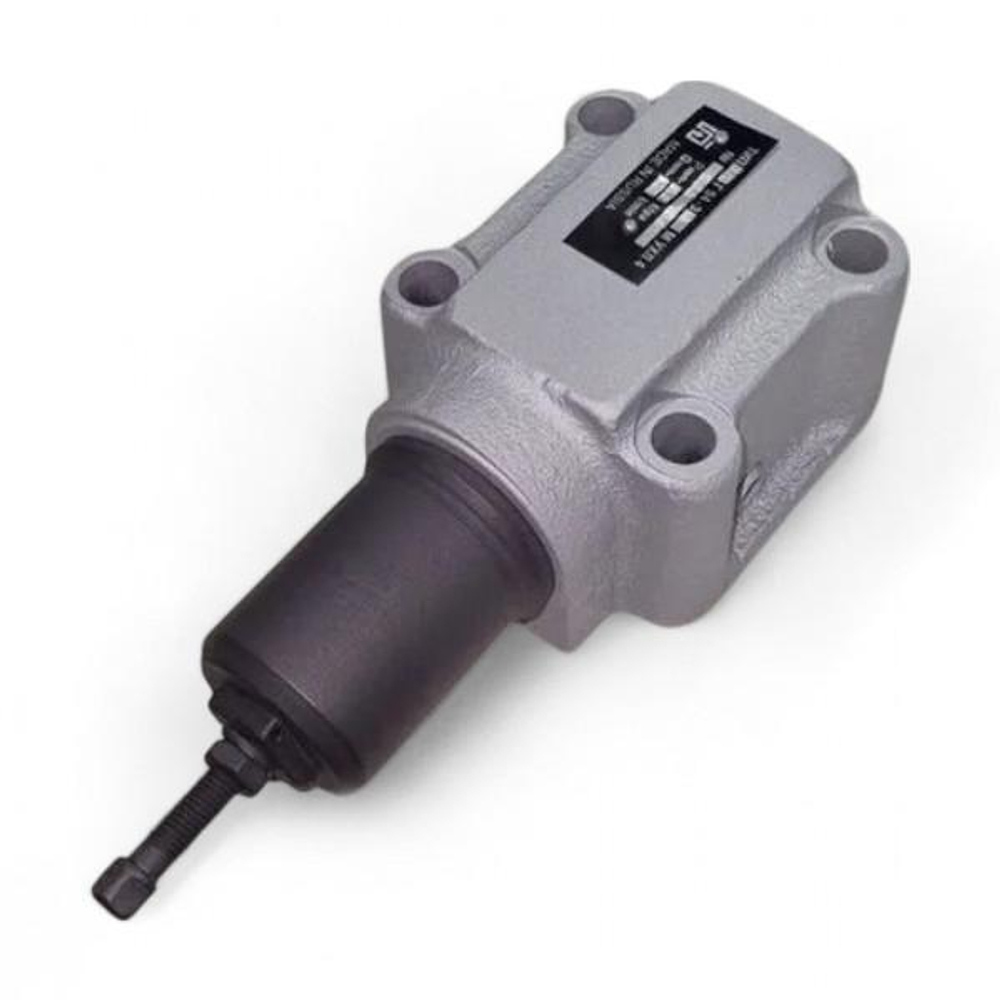

ПАГ54-34М — гидроклапан давления стыкового монтажа, предназначенный для регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Он применяется в качестве клапана разности давлений, последовательности, предохранительного или переливного клапана в различных технологических схемах машиностроения, гидроприводов, дерево- и металлообрабатывающих станков, прессового оборудования.
Основные функции:
-
Поддержание установленного интервала давлений согласно настройке пружины между входным и выходным каналами
-
Обеспечение последовательного прохождения потока при достижении установленного давления (клапан последовательности)
-
Защита системы от превышения рабочего давления (предохранительный режим)
-
Поддержание стабильного давления путём непрерывного слива рабочей жидкости (переливной режим)

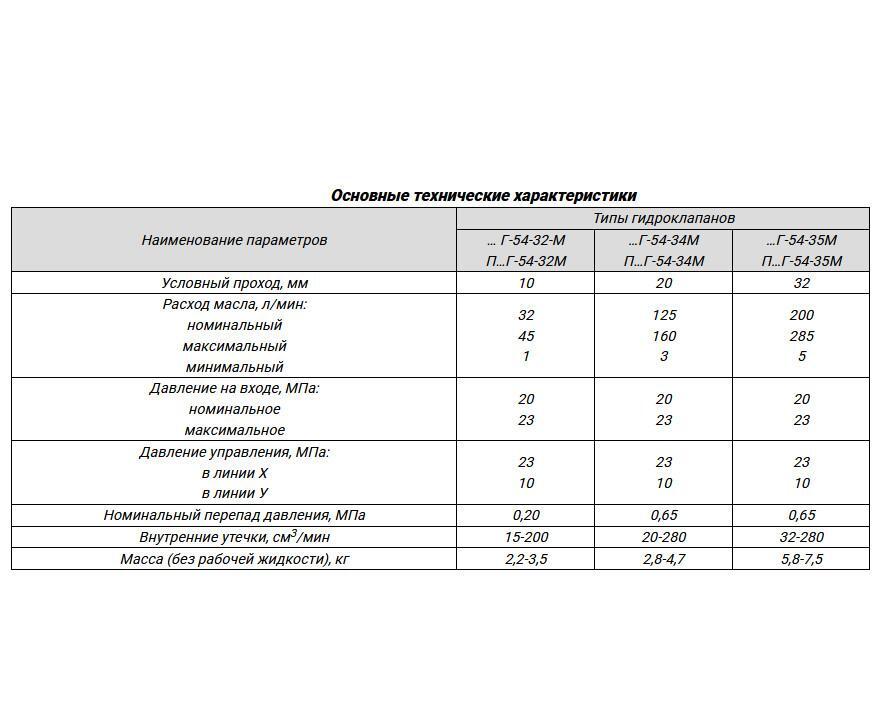

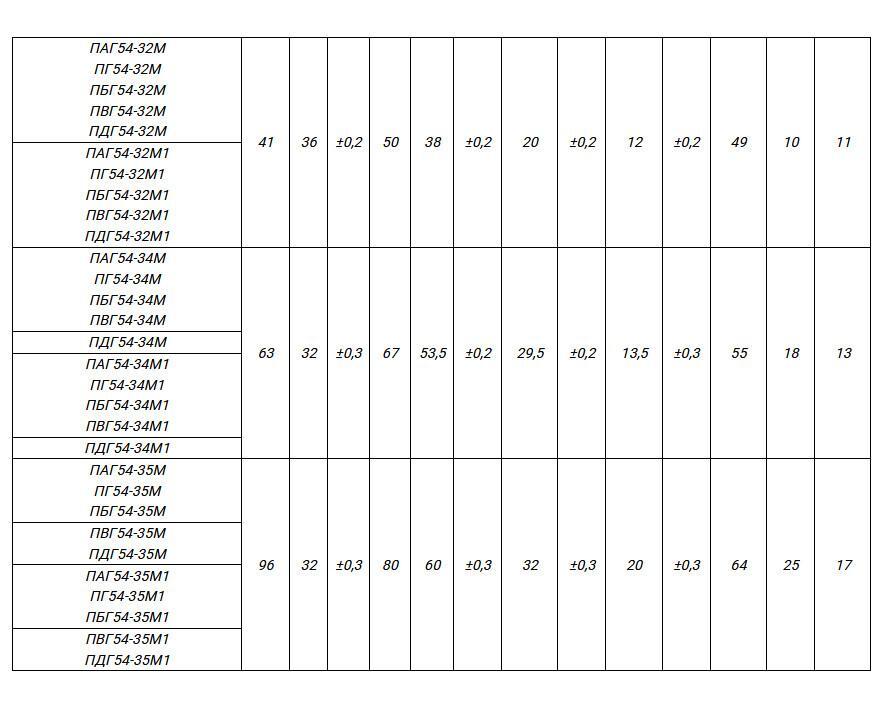

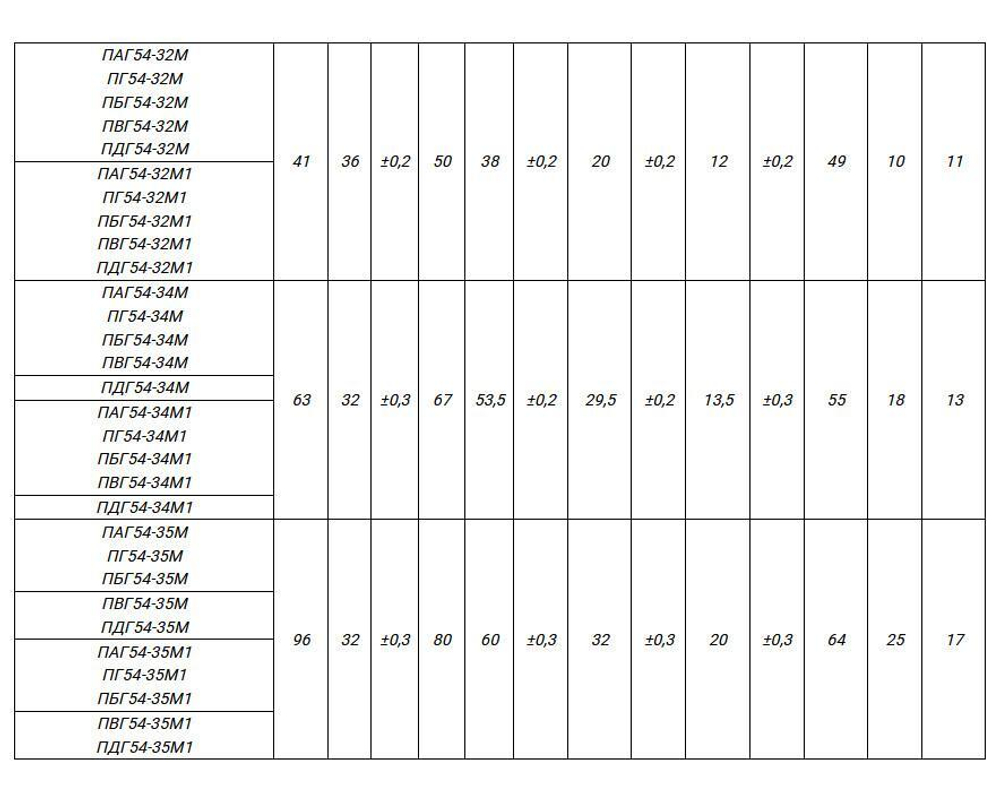

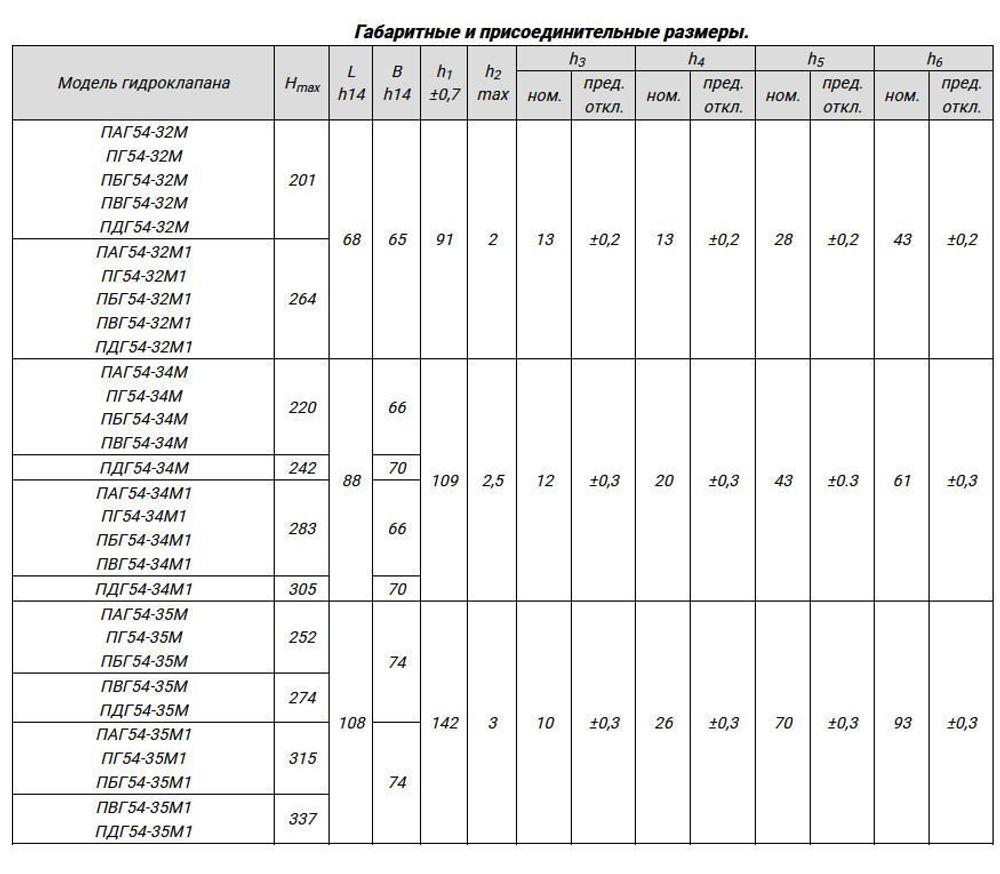

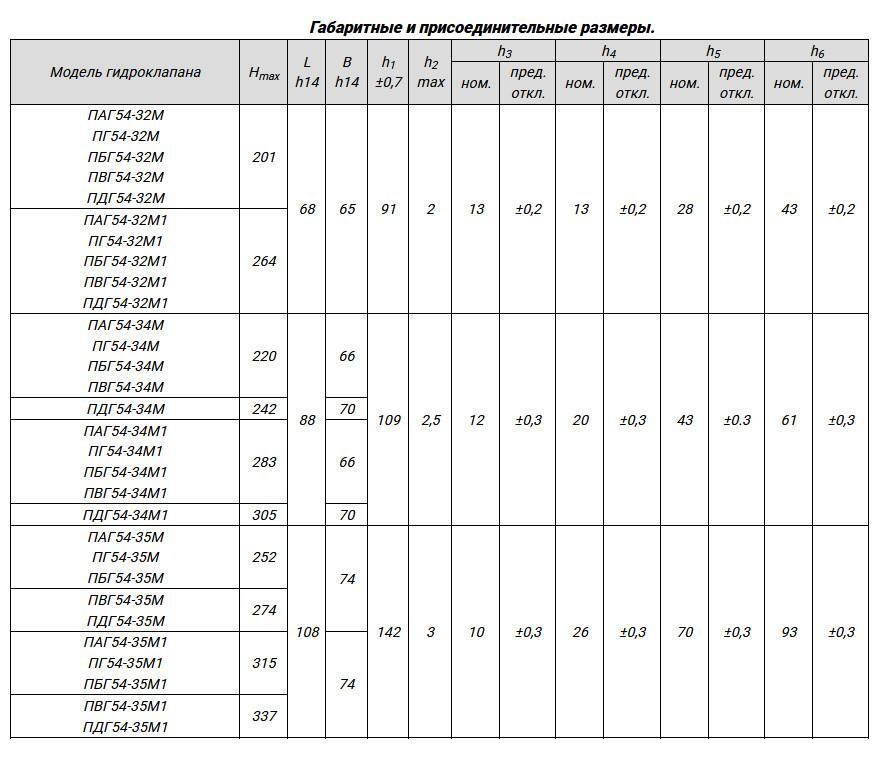

Технические характеристики:
-
Условный проход: 20 мм
-
Номинальный расход: 125 л/мин
-
Максимальный расход: 160 л/мин
-
Минимальный расход: 3 л/мин
-
Диапазон регулировки давления: 0,3–1,2 МПа
-
Номинальное давление настройки: 1,0 МПа
-
Максимальное давление на входе: до 20 МПа
-
Перепад давления: 0,6 МПа
-
Суммарные внутренние утечки: не более 20 см³/мин
-
Масса: около 4 кг
-
Тип монтажа: стыковой (на монтажную панель)
-
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +10 до +50 °C
-
Климатическое исполнение: УХЛ4 (по ГОСТ 15150)
Конструктивные особенности:

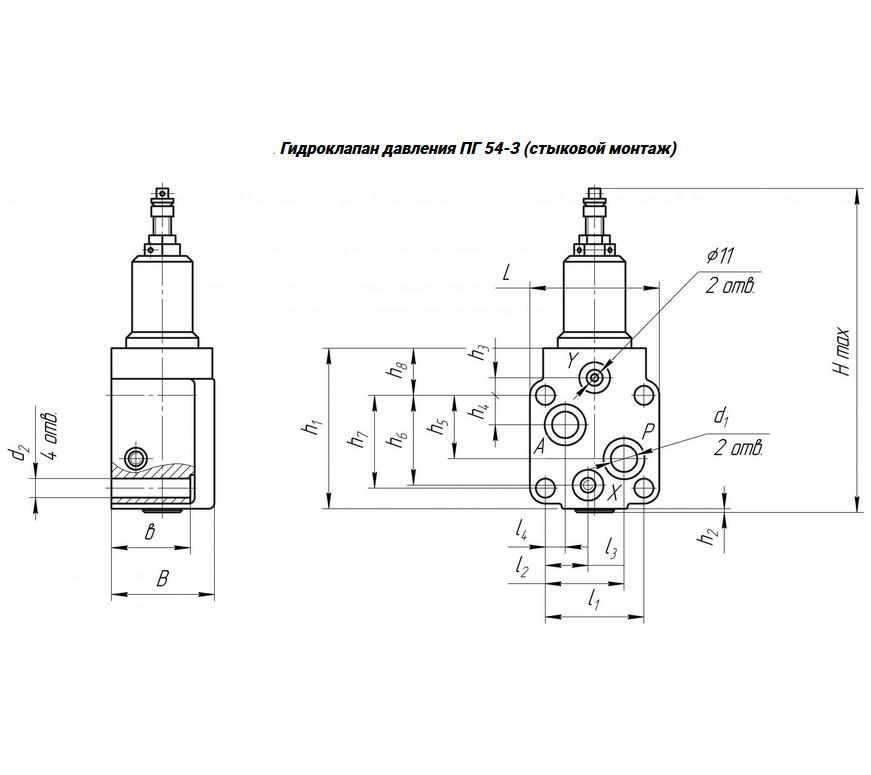

Корпус клапана включает каналы для подачи, отвода и слива рабочей жидкости. Давление настраивается вращением регулировочного винта: при увеличении сжатия пружины давление настройки повышается, при ослаблении — снижается. Золотниковый механизм реагирует на перепады давления, открывая или закрывая поток в зависимости от величины настройки.
Области применения:
ПАГ54-34М широко используется в гидросистемах станков, прессовых машин, дерево- и металлообрабатывающего оборудования, а также для управления давлением в гидроагрегатах и панелях.
Примечание:
Буква "М" в обозначении указывает на модернизированную версию с повышенной надёжностью и улучшенными характеристиками, хотя параметры работы соответствуют базовому исполнению.
