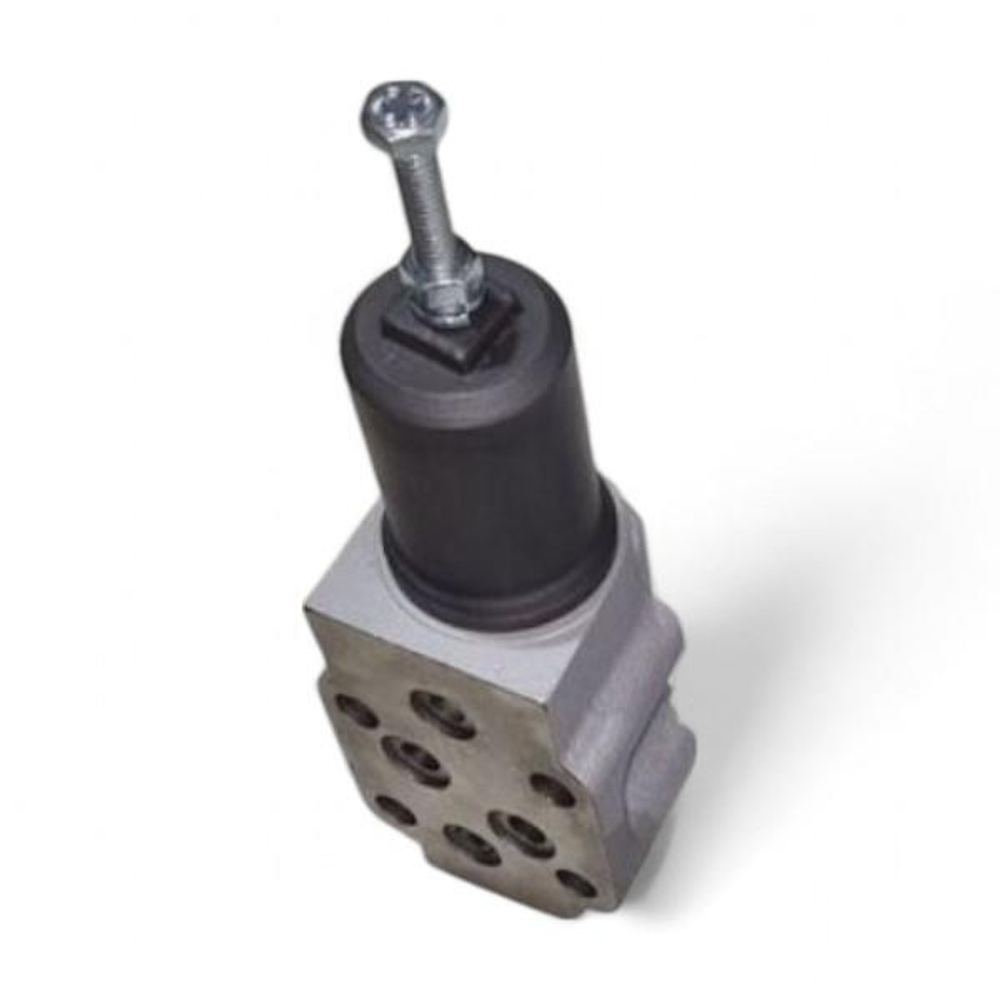

ПАГ54-32М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания установленного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Применяется в качестве клапана разности давлений, клапана последовательности, предохранительного или переливного клапана.
Основные функции:
-
Поддержание заданной разности давлений между входом и выходом
-
Обеспечение последовательного включения исполнительных механизмов при достижении определённого давления
-
Защита системы от перегрузок и скачков давления
-
Стабилизация давления за счёт контролируемого слива рабочей жидкости

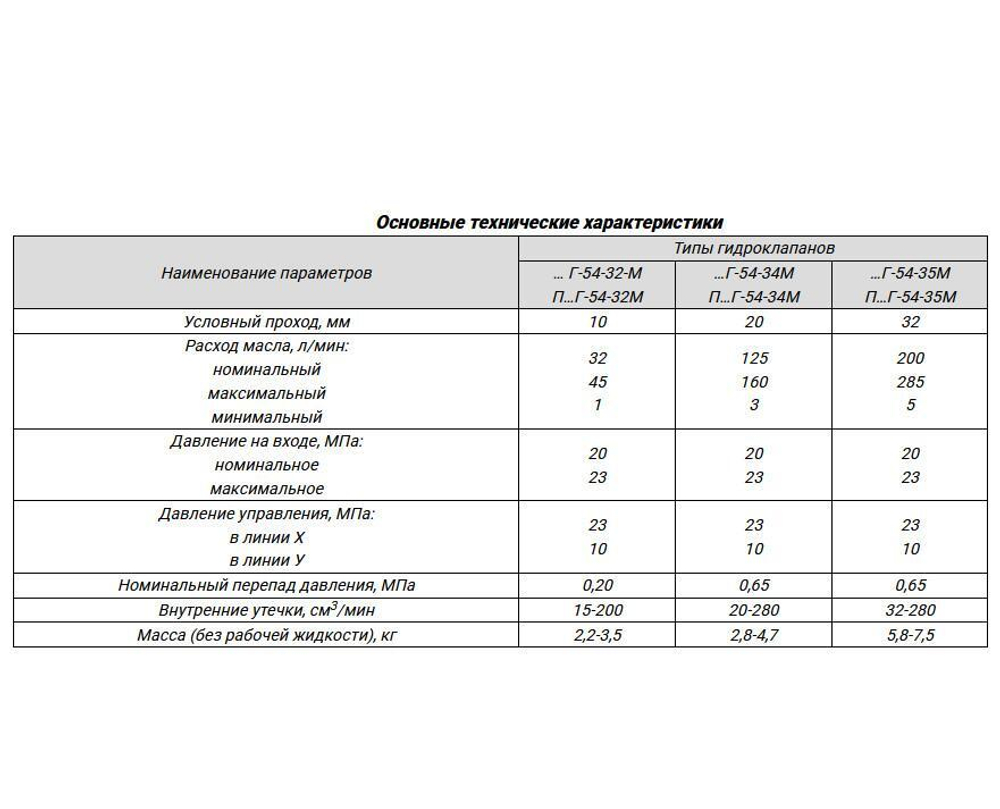

Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Диапазон регулировки давления: 0,3–1,2 МПа (возможны другие исполнения — до 2,8; 7,0 или 11,2 МПа)
Номинальное давление настройки: 1,0 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2 МПа
Внутренние утечки: не более 25 см³/мин
Масса: около 2,5–2,6 кг
Тип присоединения: стыковое
Климатическое исполнение: УХЛ4
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Конструктивные особенности:

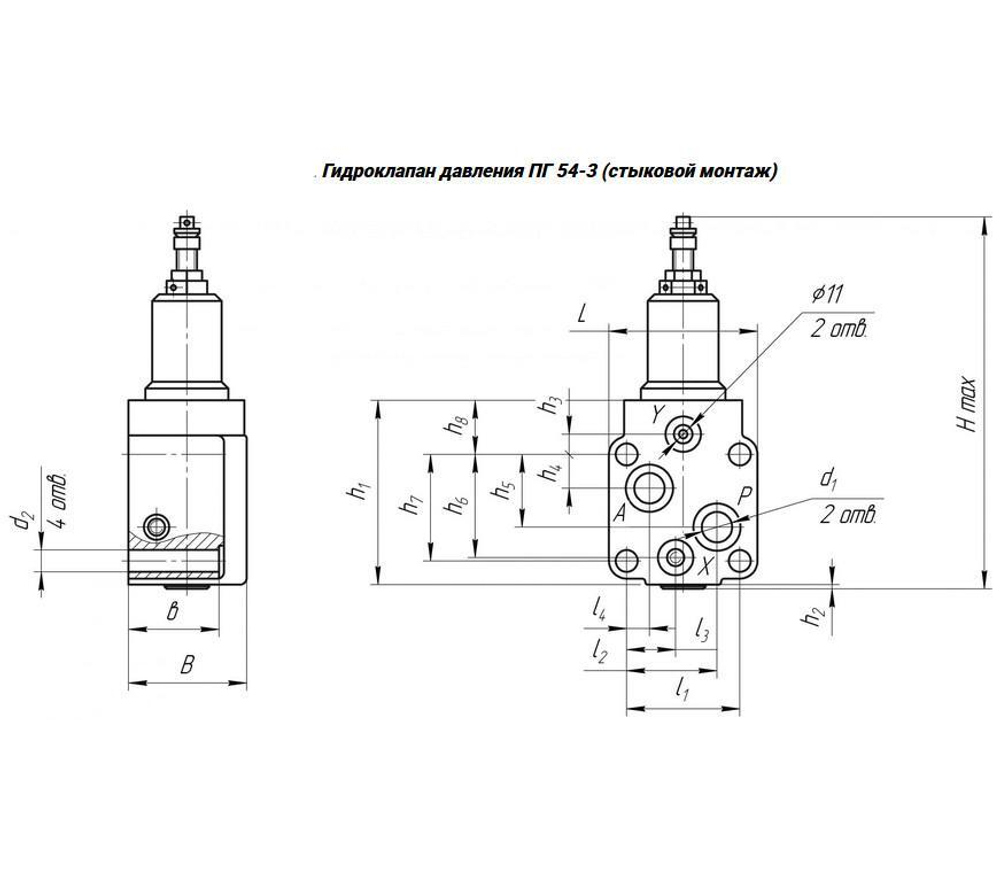

Клапан выполнен в компактном корпусе с каналами подачи, отвода и слива рабочей жидкости. Регулируемый по давлению золотниковый механизм с пружиной обеспечивает точную настройку и надёжную работу. Давление регулируется винтом, расположенным на корпусе клапана. Монтаж осуществляется через стандартную стыковочную плиту с уплотнениями.
Области применения:
ПАГ54-32М используется в гидроприводах станков, прессов и другого промышленного оборудования. Применение клапана позволяет обеспечить надёжную защиту от перегрузок, стабилизировать давление в системе, управлять последовательностью срабатывания рабочих механизмов и предотвращать выход из строя оборудования.
Примечание:
Буква "М" в маркировке обозначает модернизированное исполнение изделия, отличающееся повышенной надёжностью и улучшенными характеристиками, при этом по технической сути оно полностью совместимо с базовой моделью
