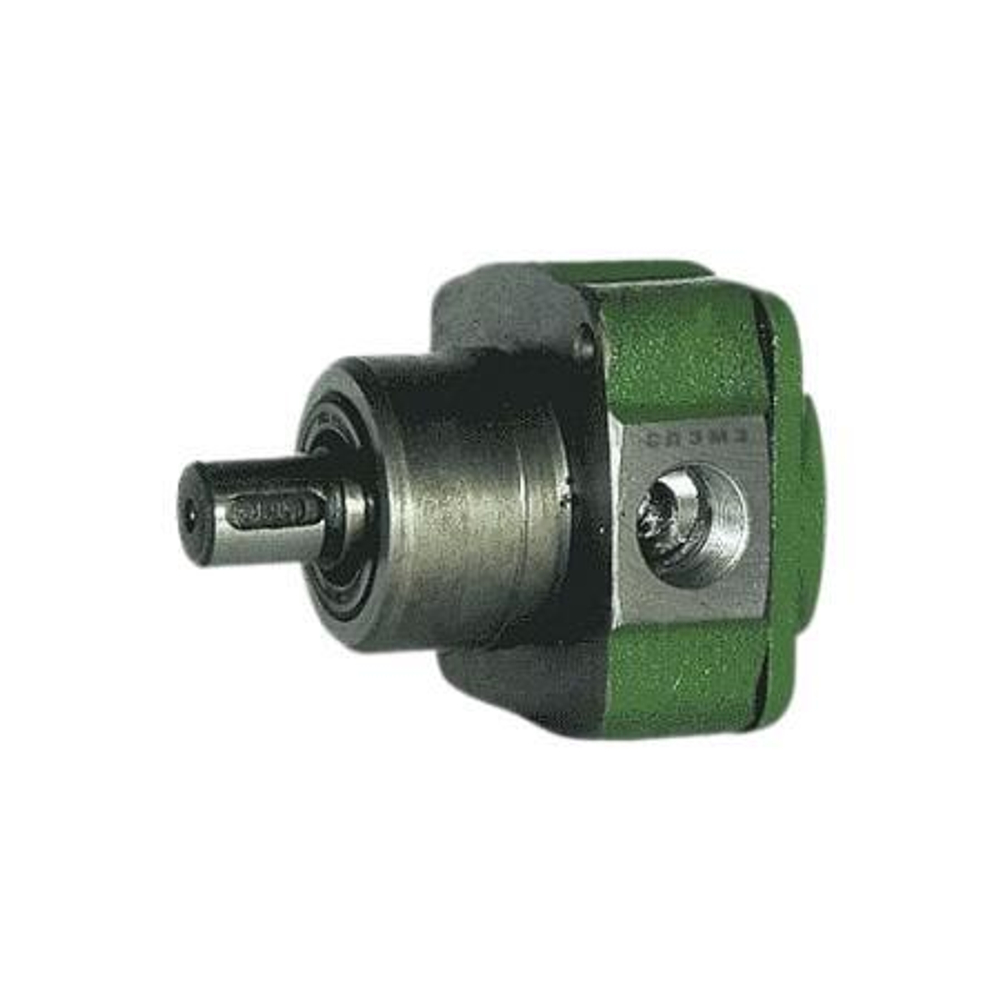

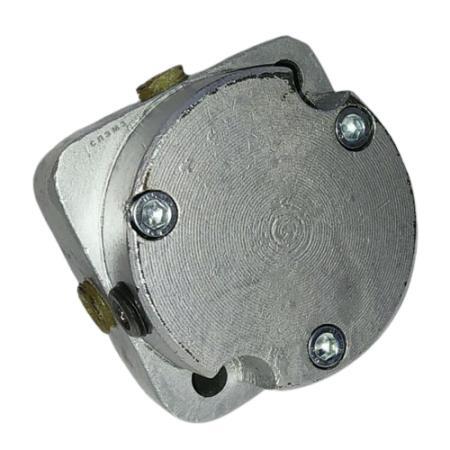

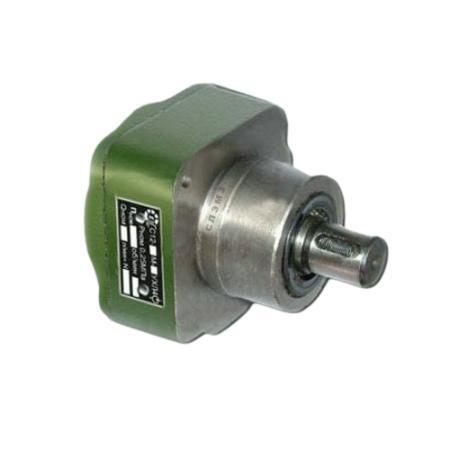

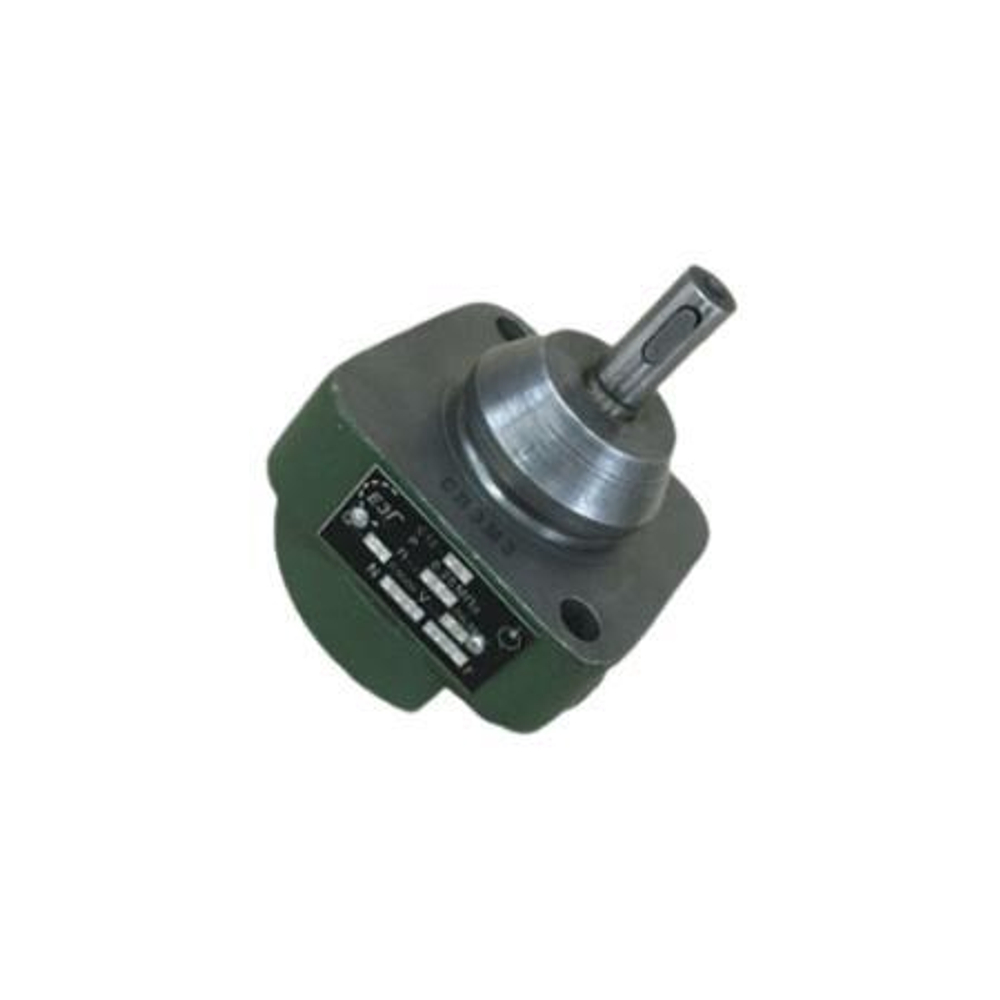

Насос С12-5М-4 – гидравлический пластинчатый смазочный насос. Модернизированный нерегулируемый гидронасос для смазки однократного действия с цилиндрической посадкой и реверсивным направлением вращения вала. Подает минеральное масло постоянным по величине и направлению потоком в смазочные системы промышленных станков, машин и механизмов. Производительность – 4 литров в минуту, давление – 0,25 Мпа. Вес – 2,8 кг. Направление вращения вала – реверсируемое. Допустимая частота реверса - 3-4 мин.

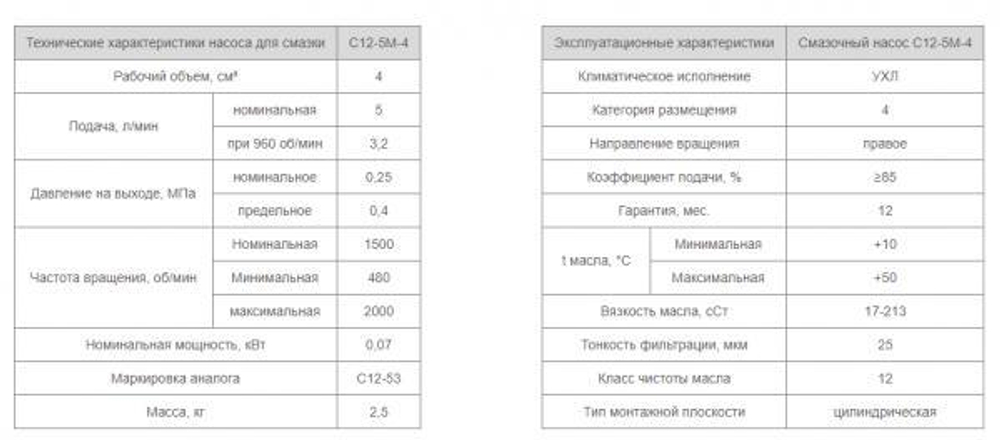

Технические параметры и типы масел, применяемых для реверсивного гидравлического пластинчатого насоса С12-5М-4:
- Марки масла – индустриальные общего значения согласно ГОСТ 20799-75, индустриальные гидравлические ВНИИНП-403 (ГОСТ 16728-78) и серии ИГП;
- Класс чистоты – не грубее 12 согласно ГОСТ 17216-71;
- Тонкость фильтрации – 25мкм.
Инструкции по монтажу и подключению
Рекомендации по установке, подключению из инструкции по эксплуатации смазочного пластинчатого реверсируемого насоса С12-5М-4:
- Рекомендуется работа в вентилируемом помещении без пыли и без прямого воздействия солнечных лучей;
- Не применяется для наружной установки (отсутствует необходимое уплотнение), только поргуженный в жидкость;
- Вал реверсивного маслонасоса и привода соединяется упругой муфтой или зубчатым колесом;
- Допустимая радиальная несоосность валов – 0,05 мм;
- Всасывающий и нагнетающий трубопровод должны быть максимально ровными, без резких изгибов;
- Подающий трубопровод должен иметь герметичное соединение с гидронасосом, исключающее подсос воздуха;
- Всасывающую и нагнетающую магистрали меняют местами, чтобы изменить направление вращения.
