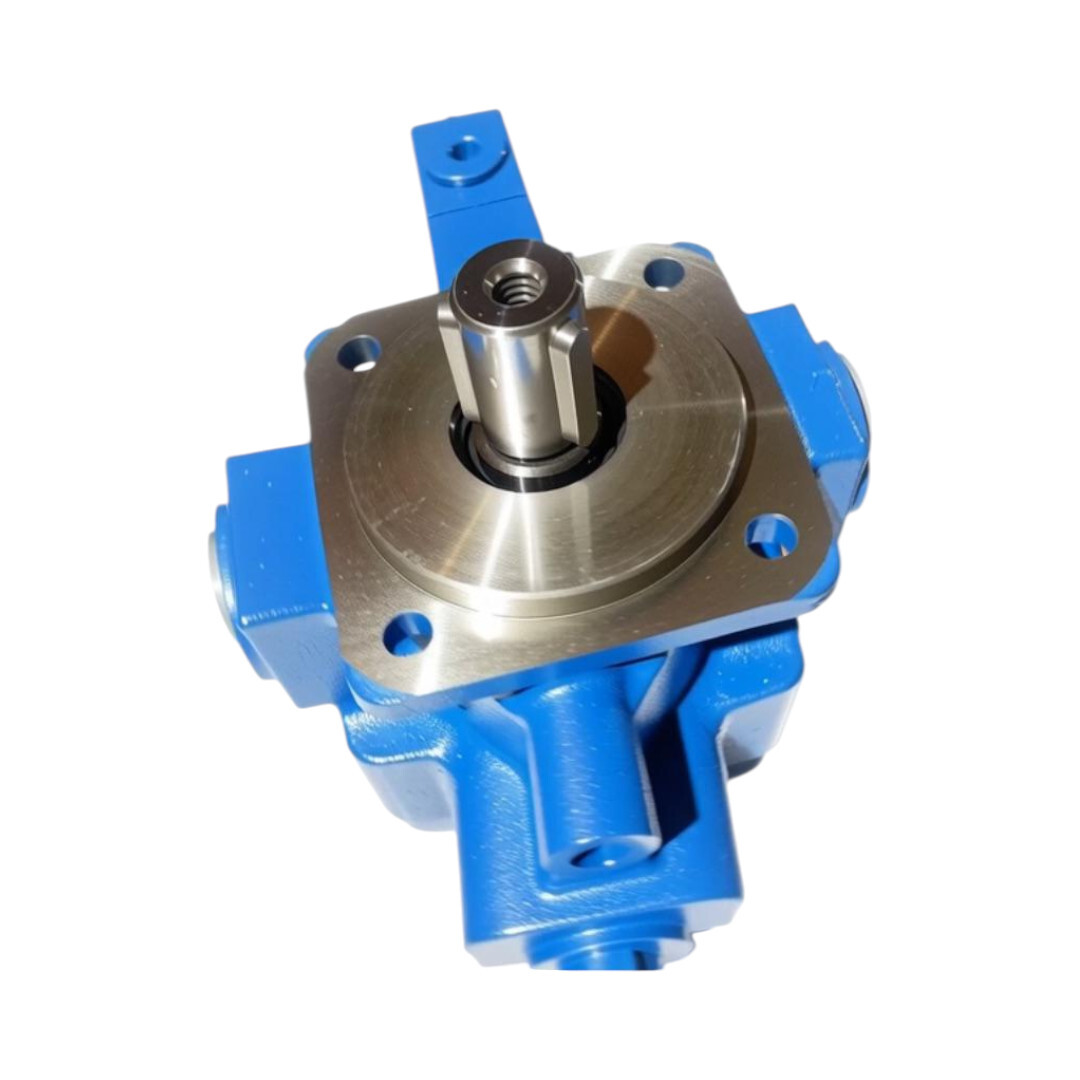

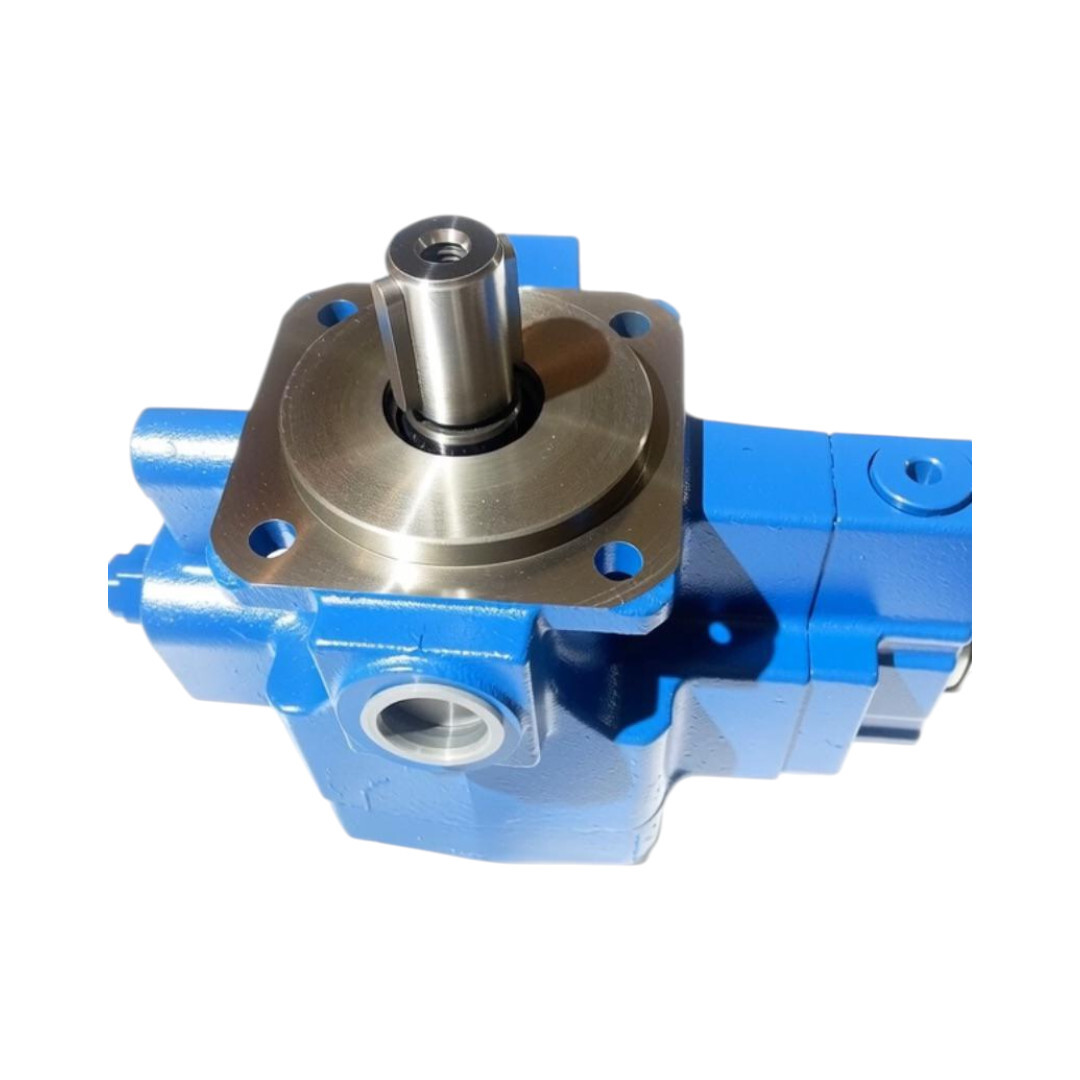

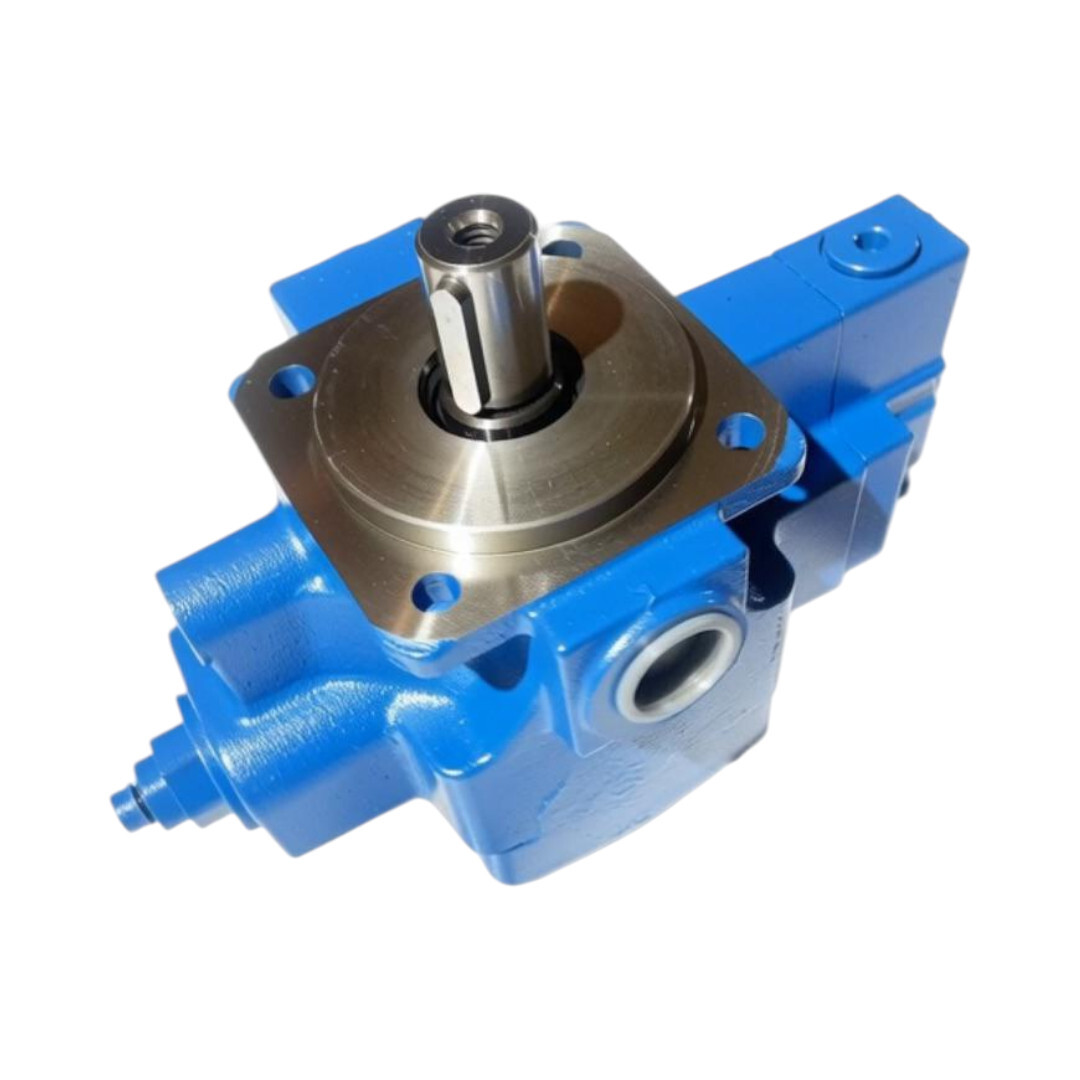

Насос НПлР 50/6,3 – пластинчатый гидронасос с регулируемым по величине потоком рабочей жидкости. Применяются для подачи рабочей жидкости в гидравлические системы машин, станков и механизмов. Производительность – 24 литров в минуту, давление на выходе – 16 Мпа. Изготавливаются согласно ТУ 2.053.1826-87. Направление вращения вала – правостороннее (по часовой стрелке со стороны привода). Вес – 23,5 кг.
Особенности применения, устройства и настройки пластинчатого регулируемого насоса НПлР 50/6,3:
- Устройство изменения рабочего объема - механическое;
- Подача регулируется от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана;
- Регулировка подачи осуществляется путем механического изменения рабочего объема;
- Гидросистема комплектуется фильтром с тонкостью фильтрации 10 мкм Класс чистоты масла – не грубее 12-го по ГОСТ 17216-71;
- Рекомендуемые марки масел – ВНИИ НП-403, ИГП-38, тонкость фильтрации не хуже 25 мкм;
- Климатическое исполнение - УХЛ-4 по ГОСТ 15150-69;
- Категория размещения - 4
Установка и эксплуатация:
Инструкции по монтажу, установке и работе из руководства по эксплуатации пластинчатого насоса НПлР 50/6,3:
- Соединение валов привода и насоса через упругую муфту;
- Допуск соосности не более 0,1 мм;
- Недопустимы радиальные и соевые нагрузки на вал гидронасоса;
- Скорость потока масла во всасывающей линии не более 0,5 м/с;
- Для защиты от перегрузок в гидросистеме устанавливается предохранительный клапан;
- Давление клапана должно превышать настройку регулятора насоса на 0,7-1 Мпа;
- Перед запуском насос заполняется маслом, клапан настраивается на давление не более 0,5 Мпа.

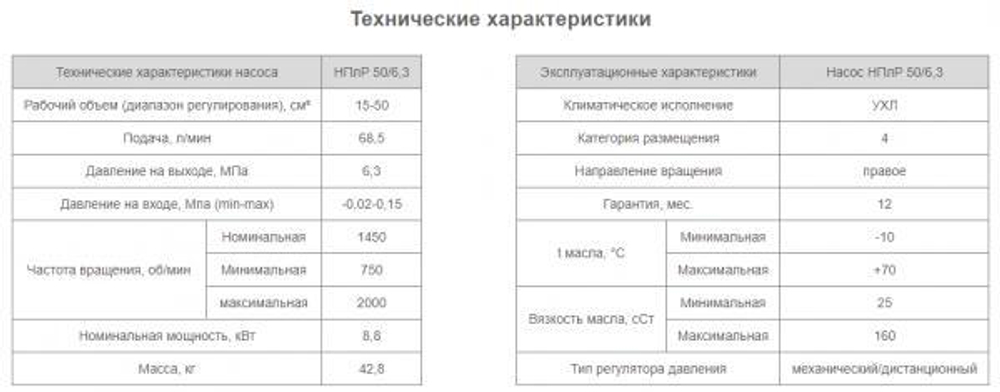

Характеристики
Масса
42,8
Привод
0
Способ установки
0
Вид
0
Пропускная способность, куб. м/час
0
Максимальный напор, м
0
Рабочий объем
15-50
Подача
68,5
Частота вращения
1450
Мощность
8,8
