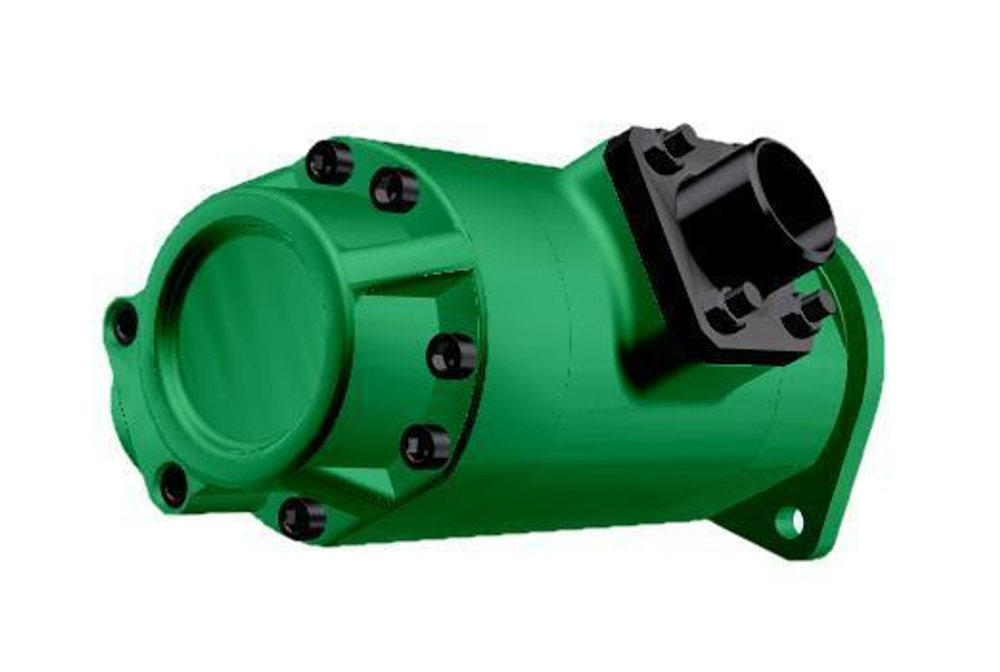

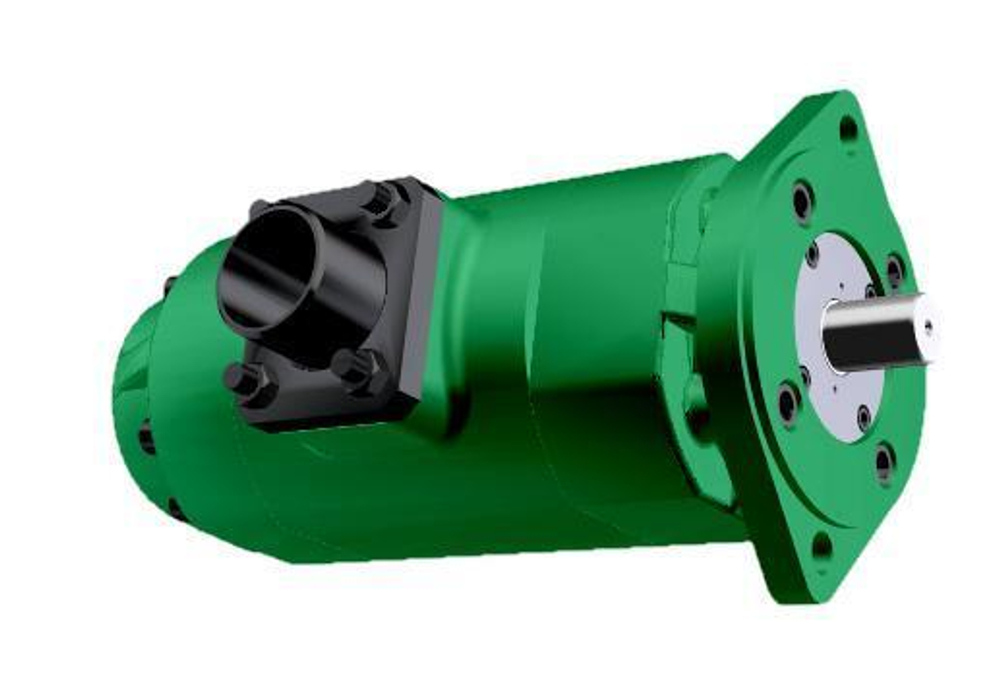

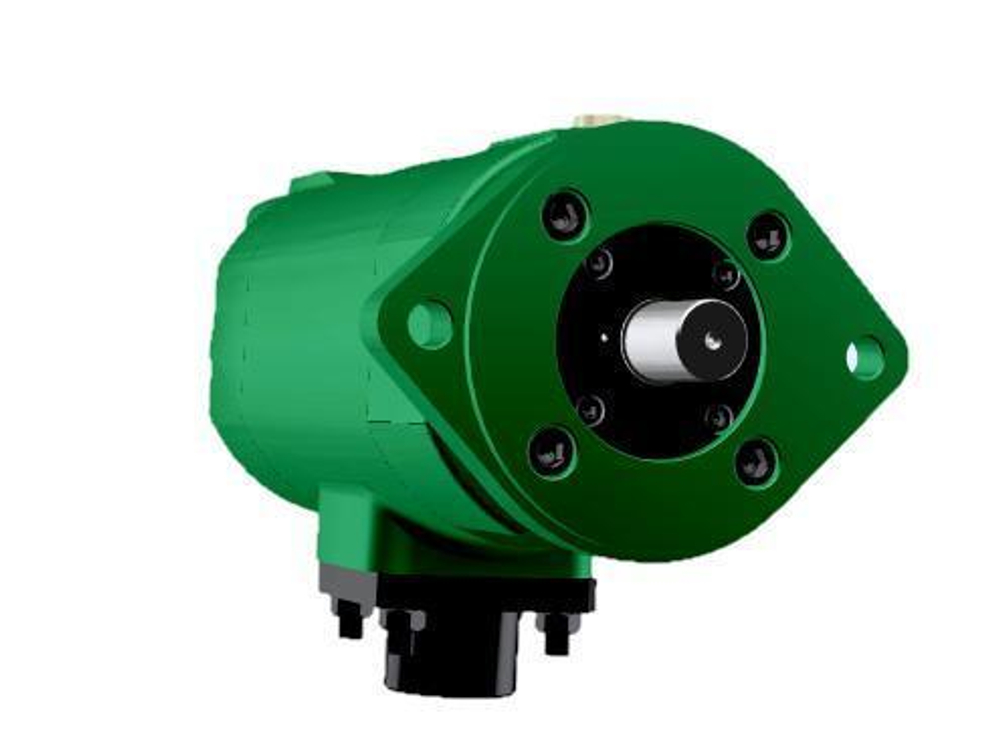

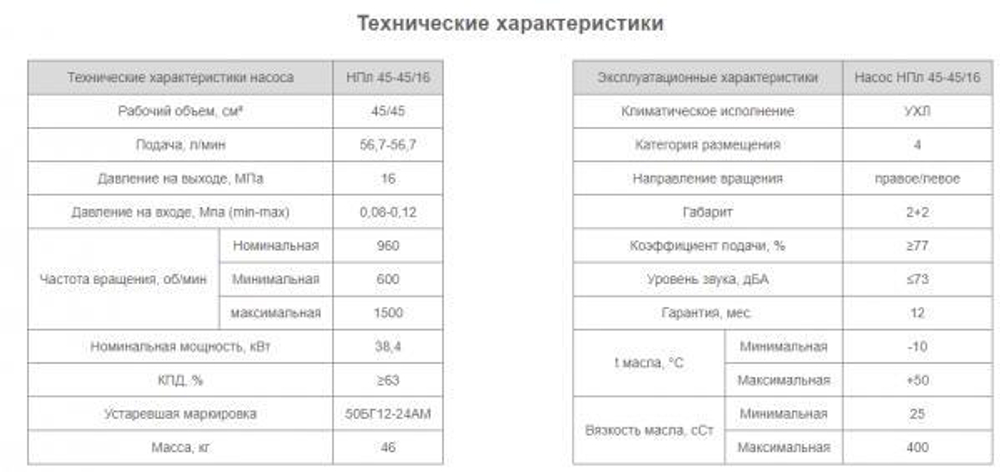

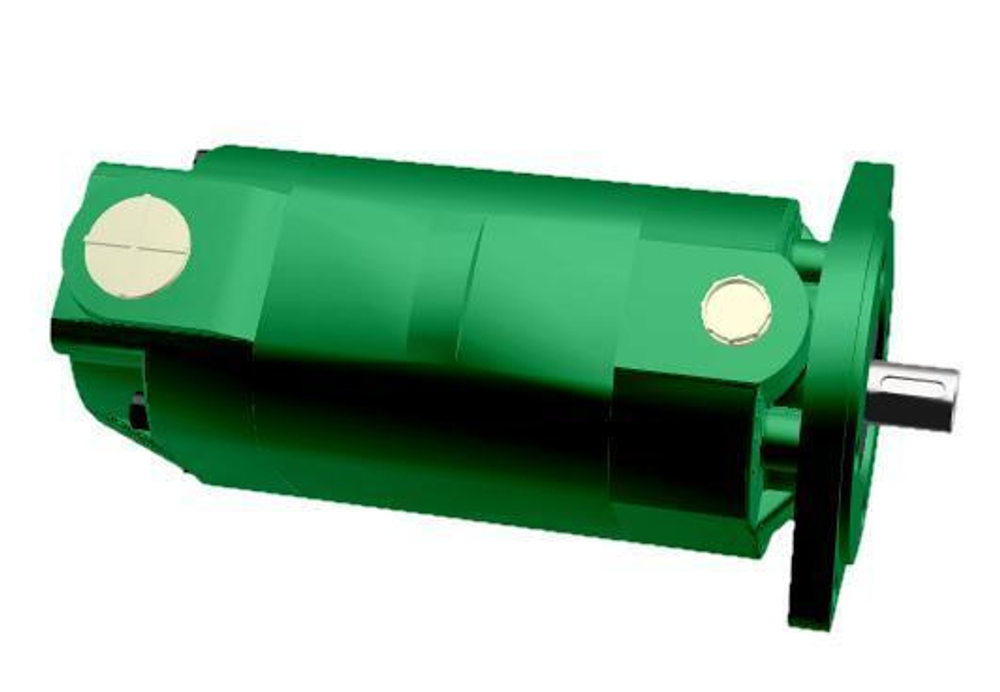

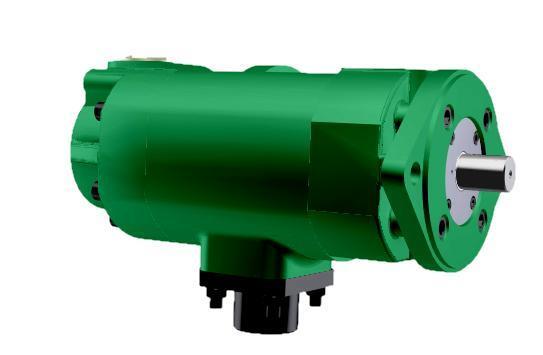

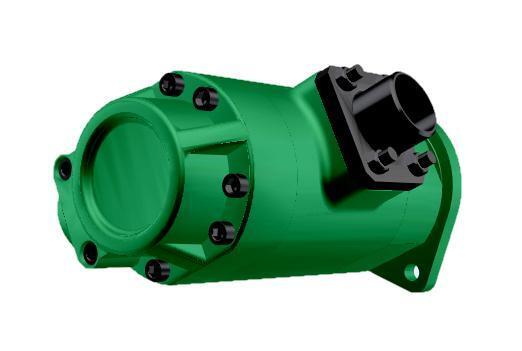

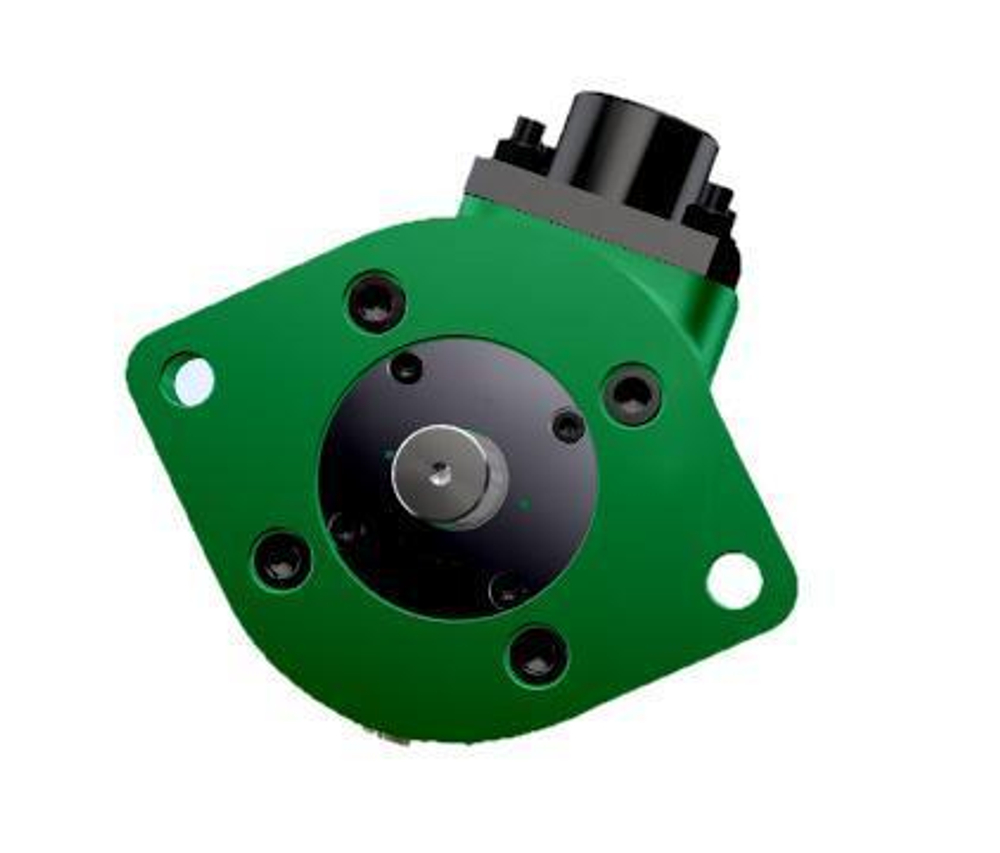

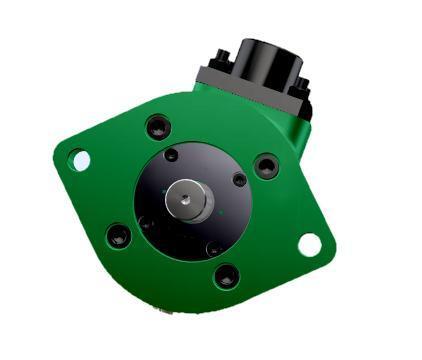

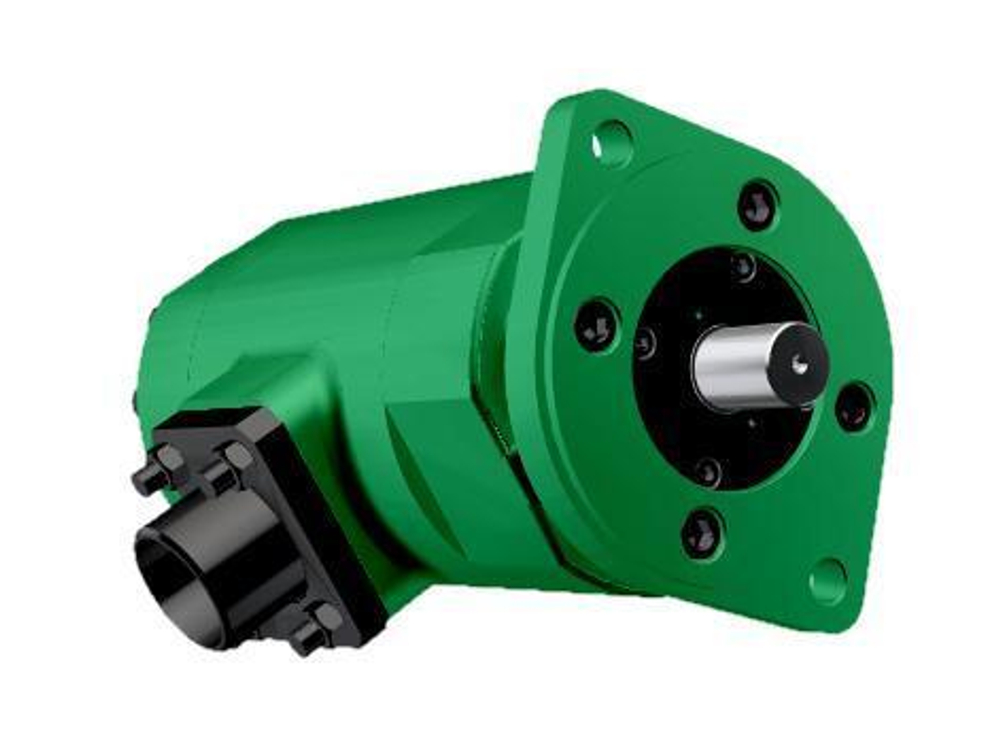

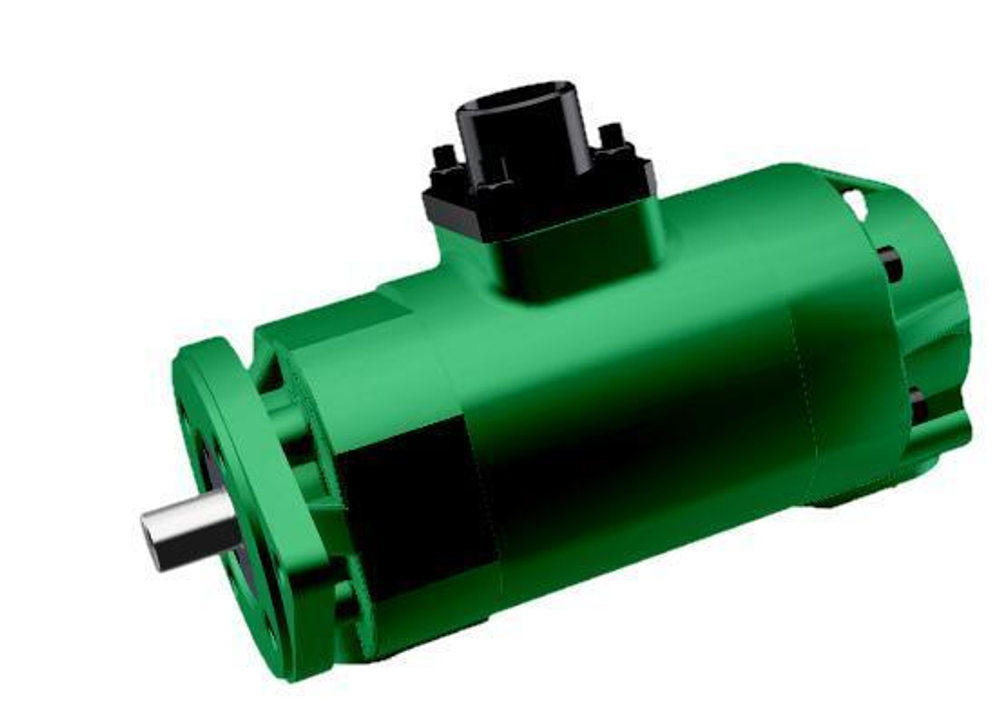

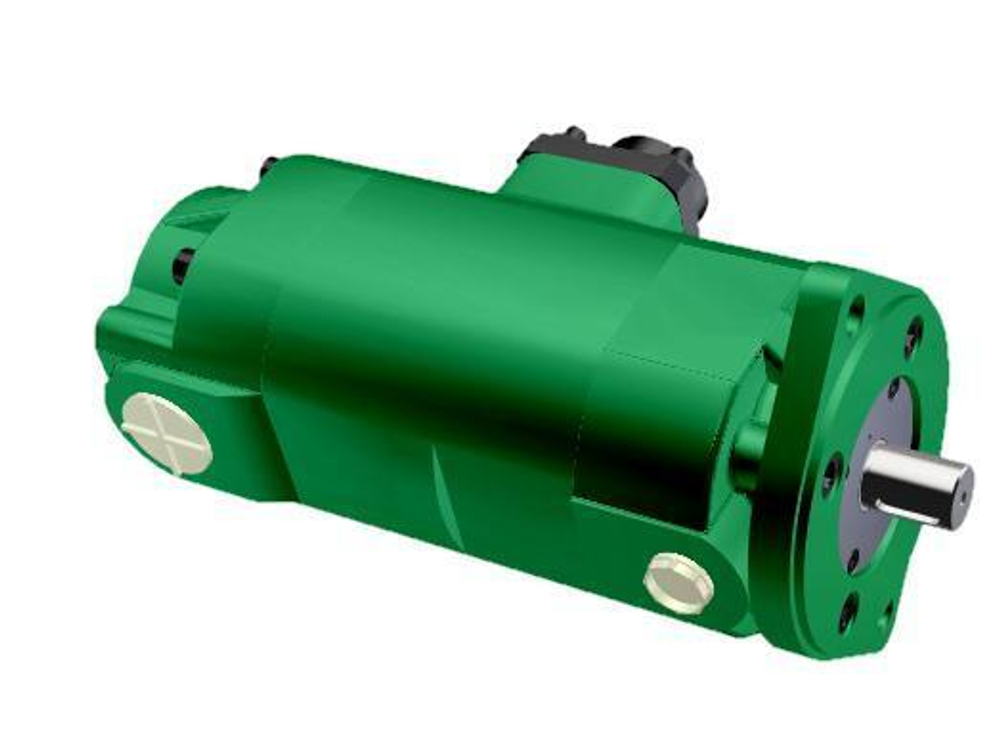

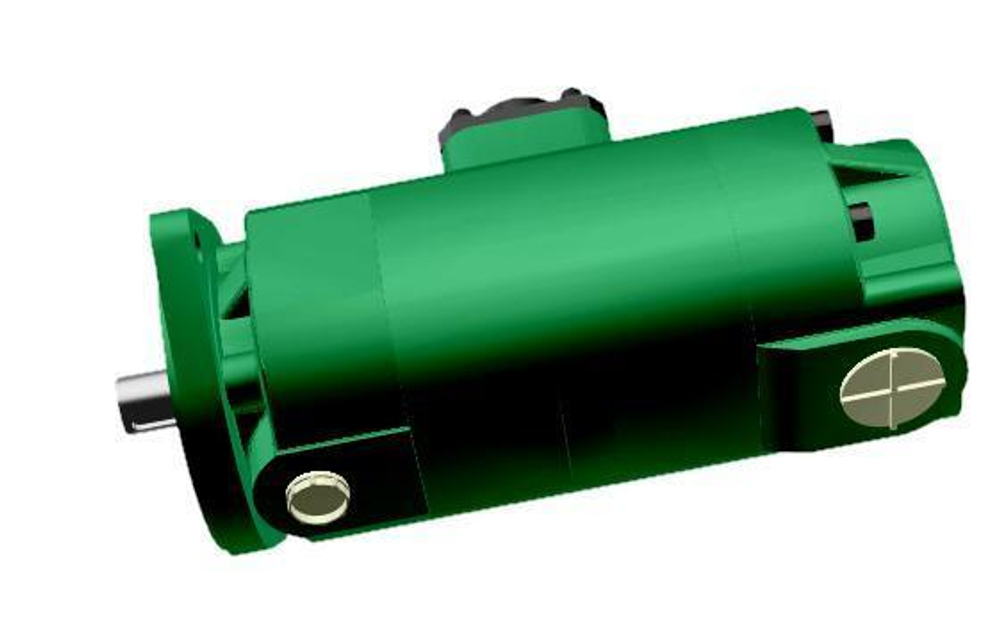

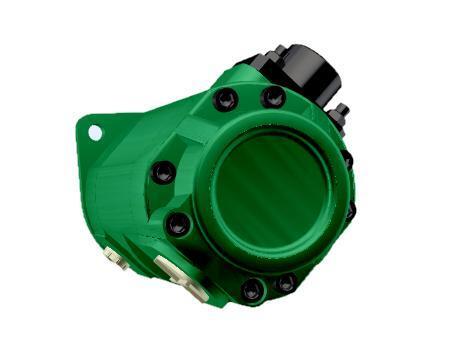

Насос НПл 45-45/16 – пластинчатый гидронасос, габарит 2+2, двухпоточный (комплект двух однопоточных насосов), с нерегулируемым по величине потоком масла. Быстродействие - 53,8/53,8 л/мин, давление на выходе - 6,3 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления.
Категория размещения по ГОСТ15150-69.
Работают на чистом минеральном масле с тонкостью фильтрации масла 25 мкм.
Рекомендуемые марки минеральных масел:
- ИГП-38;
- ВНИИ НП-403 и др
Габаритно-присоединительные и монтажные размеры двухпоточного пластинчатого маслонасоса на чертеже из технического паспорта. Всасывающее отверстие – К3/4, нагнетающее – К1/2. Коническая резьба по ГОСТ 6111-52.
Рекомендации по установке, монтажу и эксплуатации гидравлического Насос НПл 45-45/16:
- Вал гидронасоса и привода соединяются упругой муфтой;
- Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1°;
- Перед началом работы насос заполняется маслом;
- Предохранительный клапан настраивается на 7 МПа;
- Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом;
- Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса.
Расшифровка условных обозначений в маркировке:
