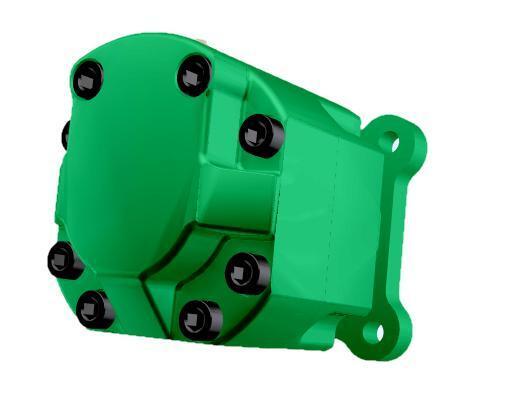

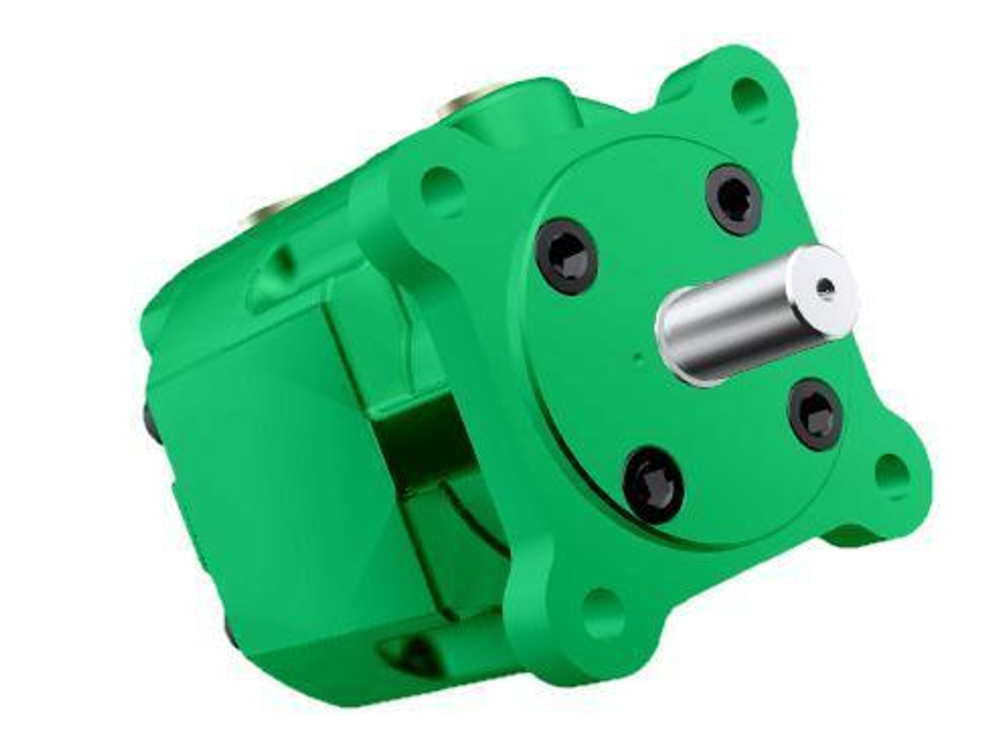

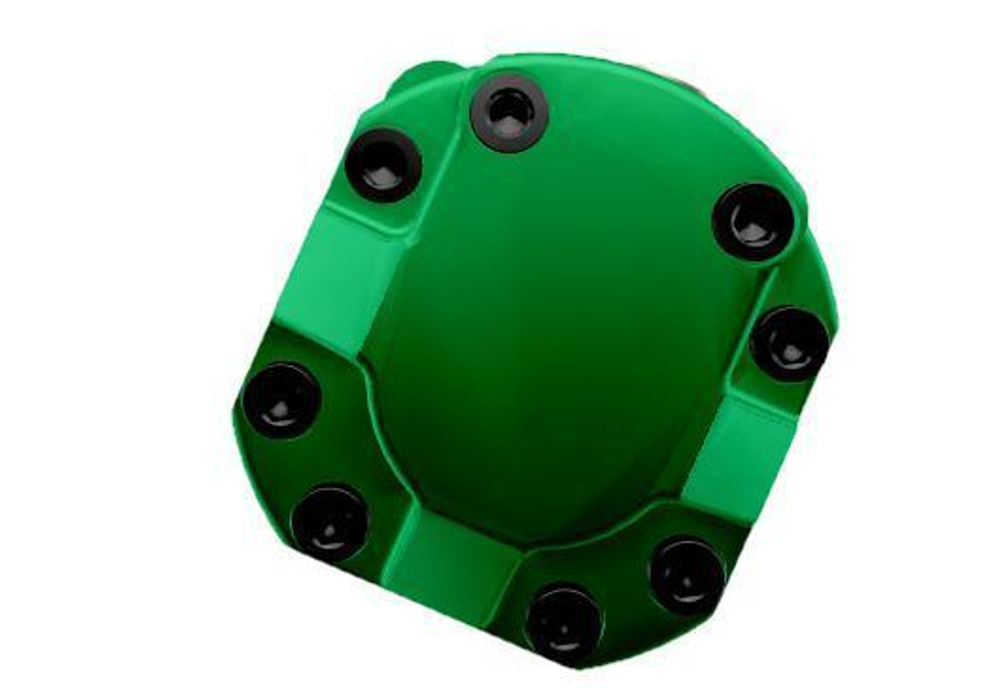

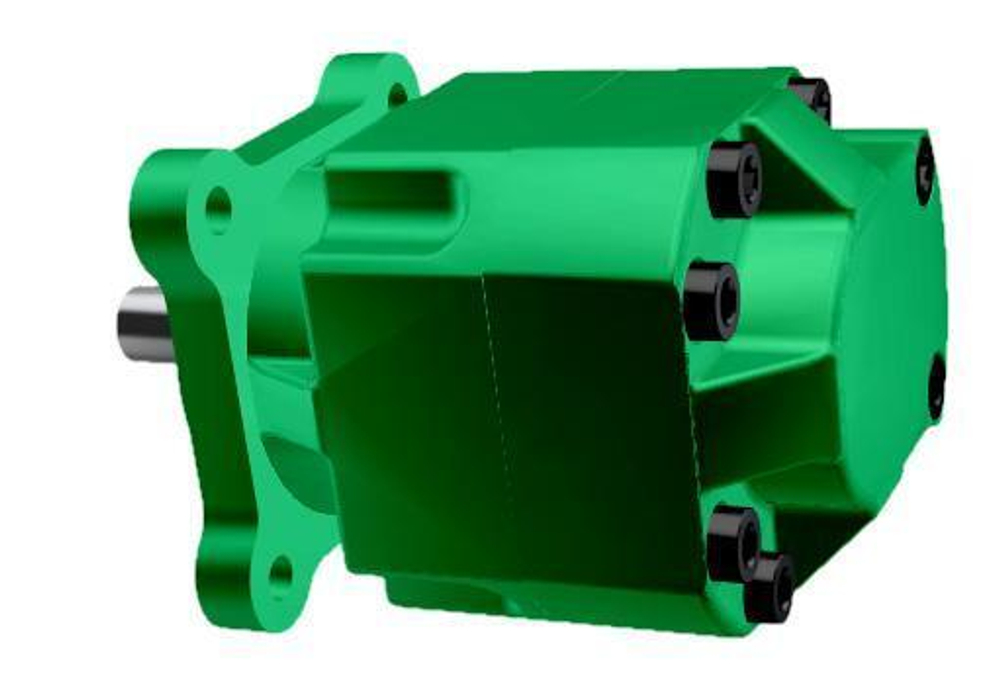

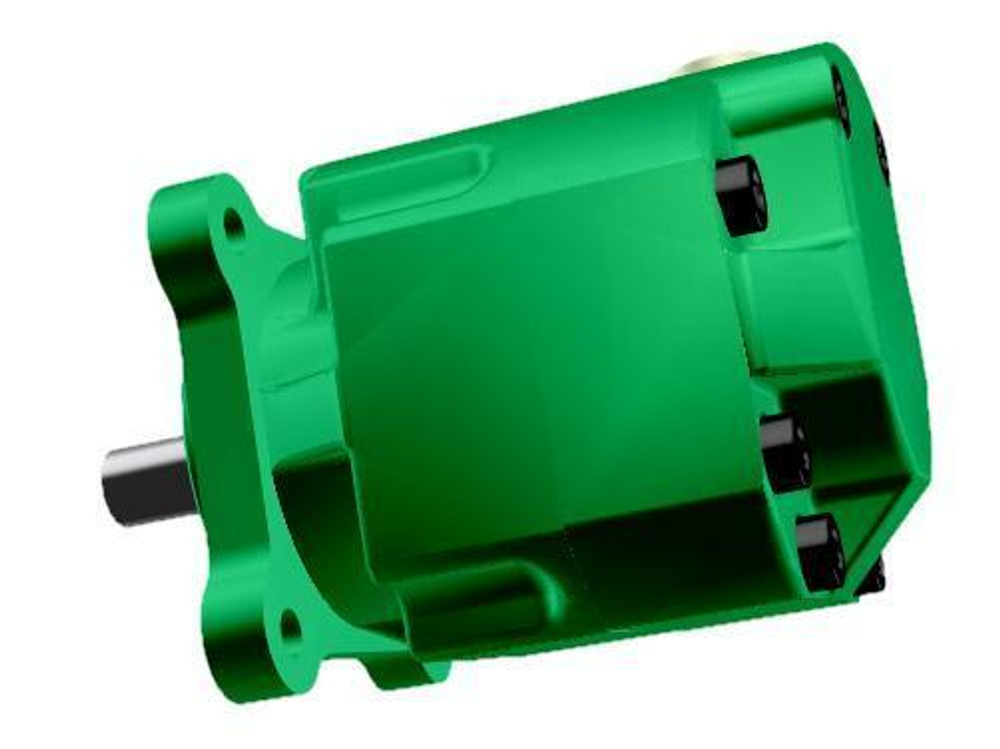

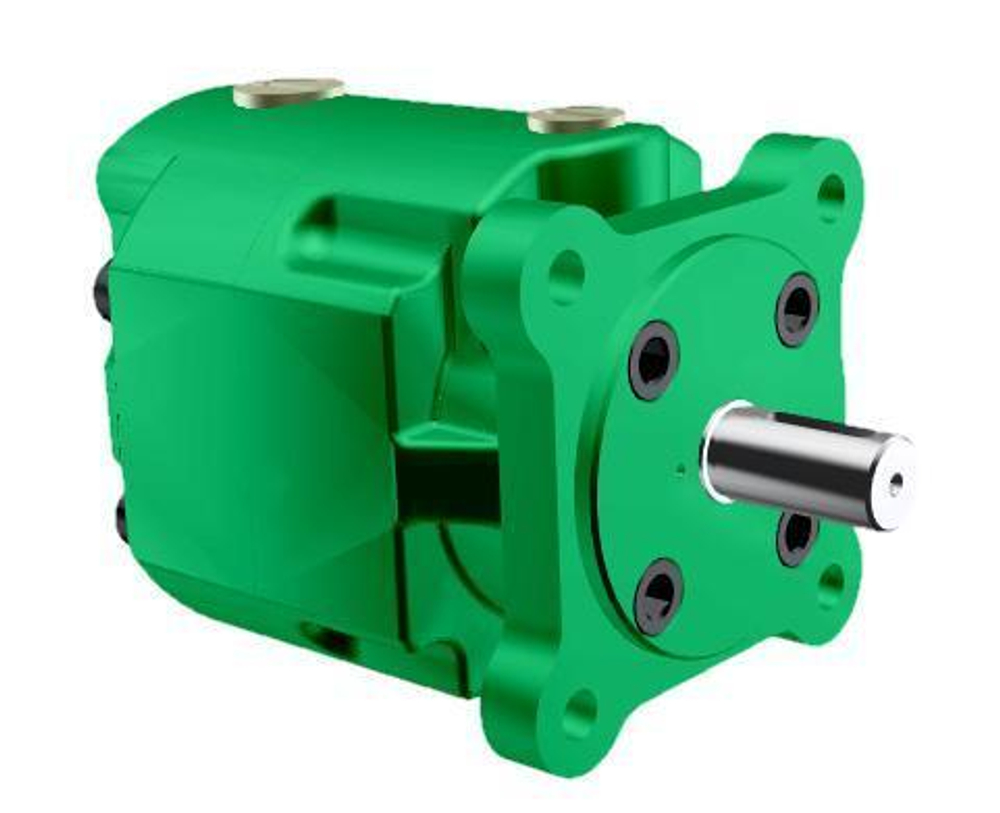

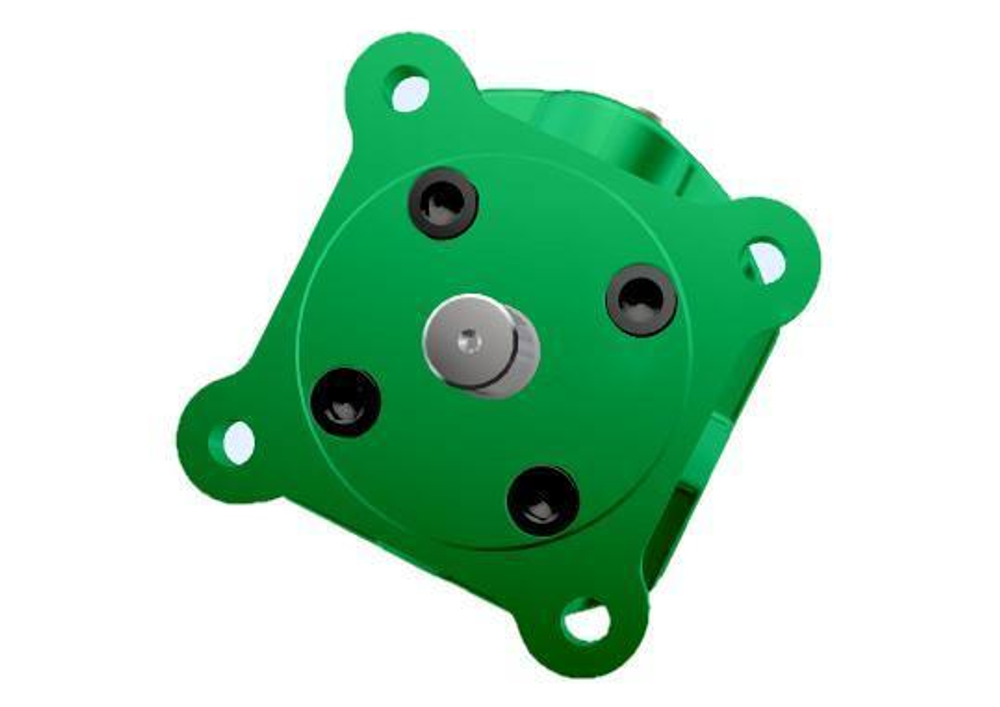

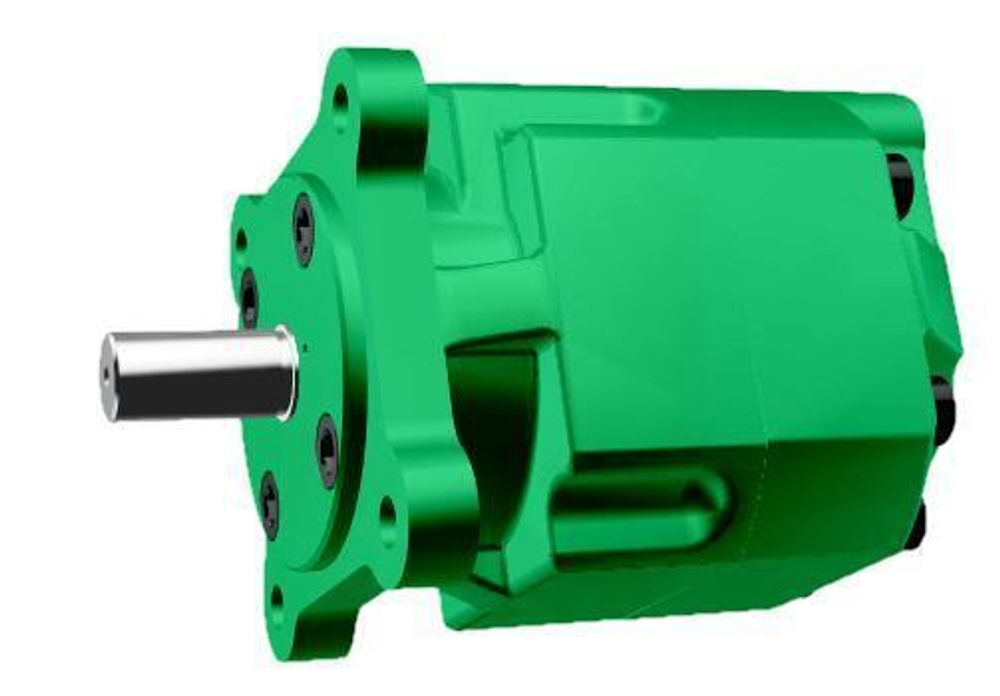

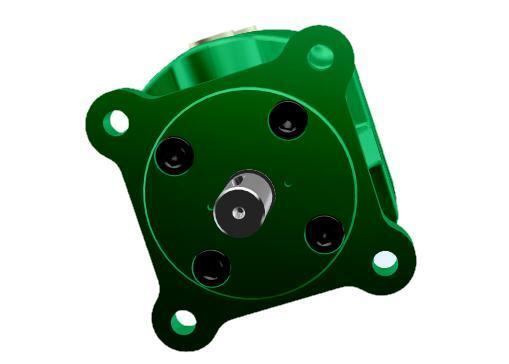

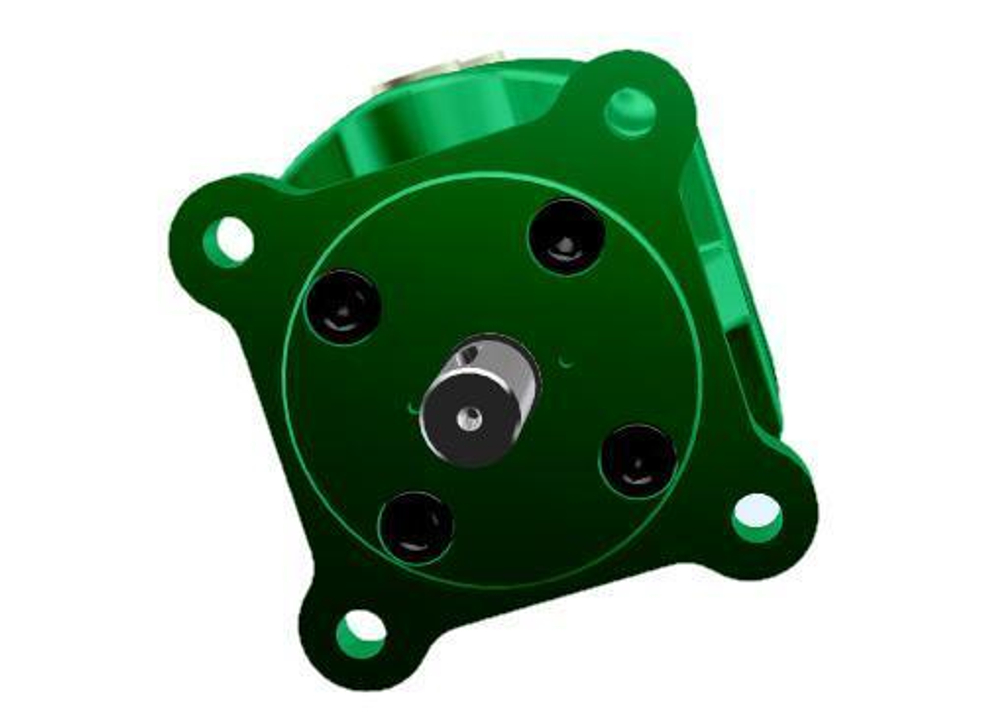

Насос НПл 32/6,3 – пластинчатый гидронасос 1-го габарита, однопоточный, с нерегулируемым по величине потоком масла. Быстродействие - 5,8 л/мин, давление на выходе - 6,3 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления. Направление вращения – правое (по часовой стрелке со стороны вала). Категория размещения по ГОСТ15150-69.
Рекомендуемые марки минеральных масел для лопастного насоса Насос НПл 32/6,3:
- ИГП-38;
- ВНИИ НП-403 и др
Монтаж и установка
Рекомендации по установке, монтажу, разборке и эксплуатации гидравлического Насос НПл 32/6,3:
- Вал гидронасоса и привода соединяются упругой муфтой;
- Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1°;
- Перед началом работы насос заполняется маслом;
- Предохранительный клапан настраивается на 7 МПа;
- Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом;
- Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса.
Базовая комплектация маслостанции с Насос НПл 32/6,3 - гидравлический бак объемом от 10 л, манометр, асинхронный электродвигатель-стакан, указатель уровня масла, фильтры на сливном отверстии и магистрали всасывания, эластичная кулачковая муфта (допуск соосности валов 0,1мм), воздушный фильтр на заливной горловине.
Расшифровка маркировки:
