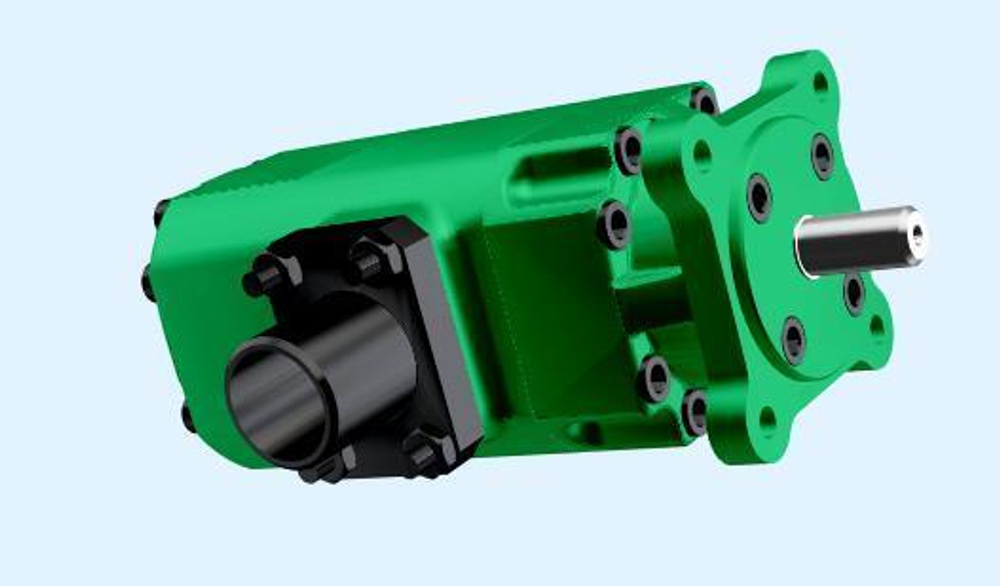

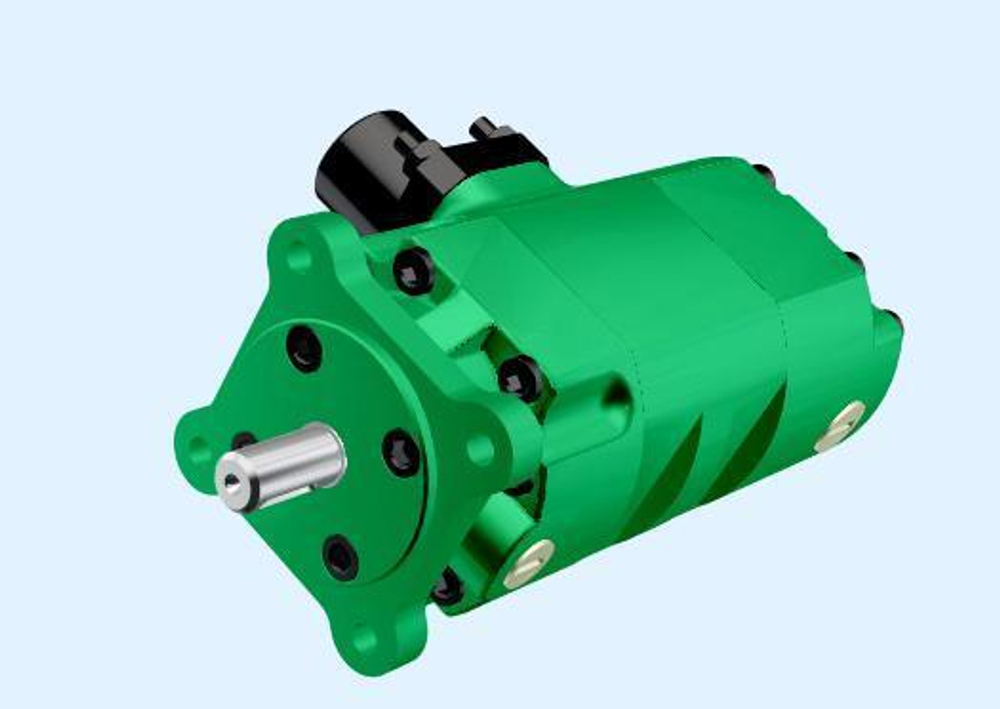

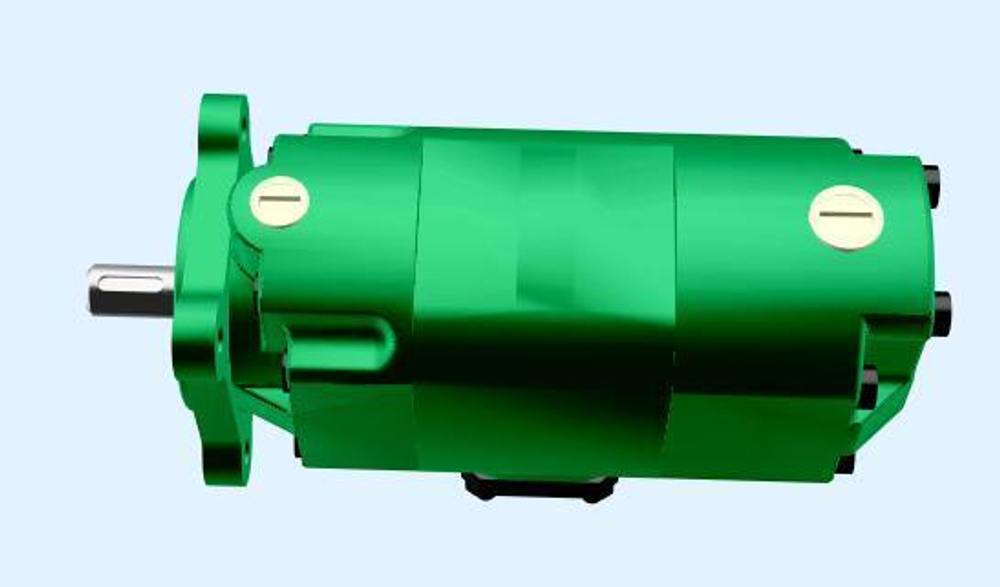

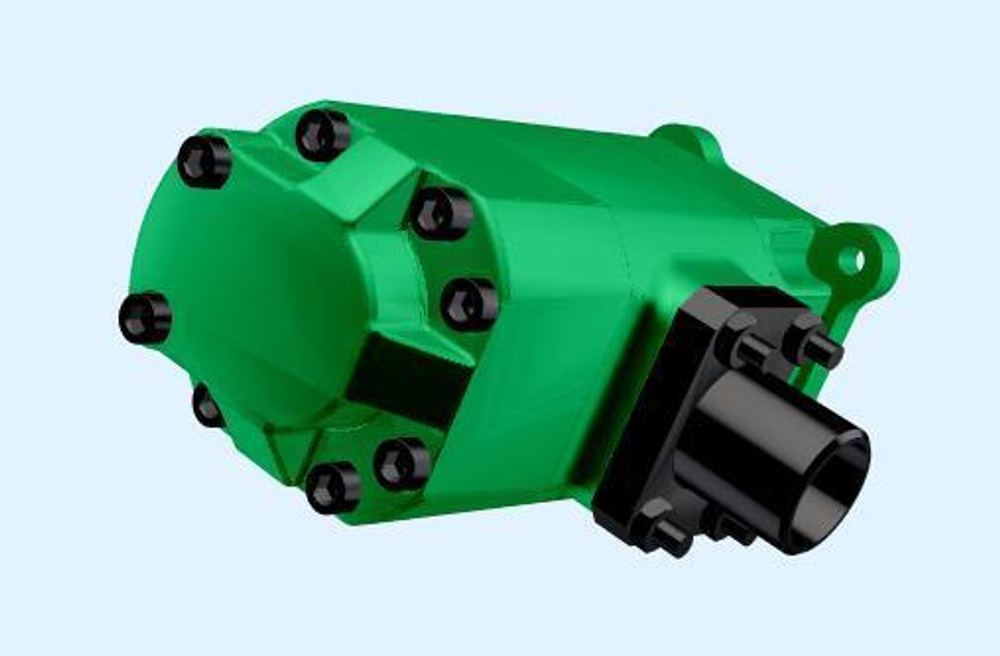

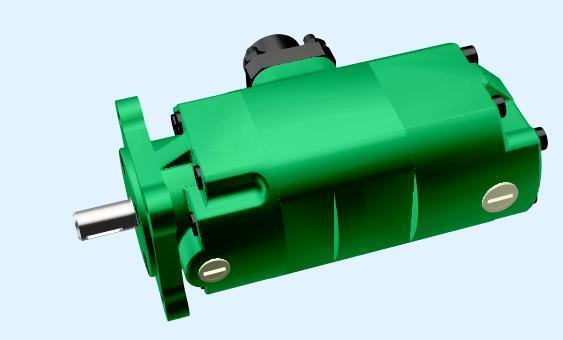

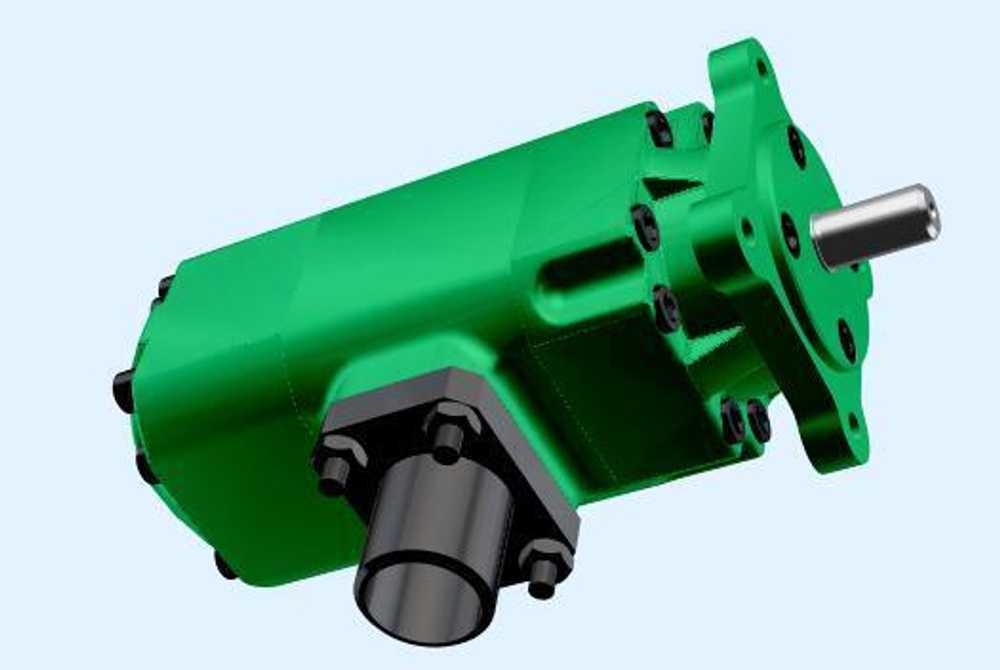

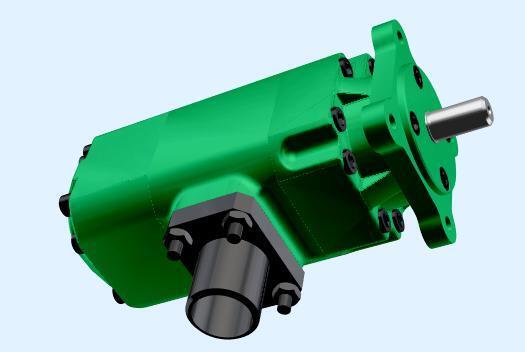

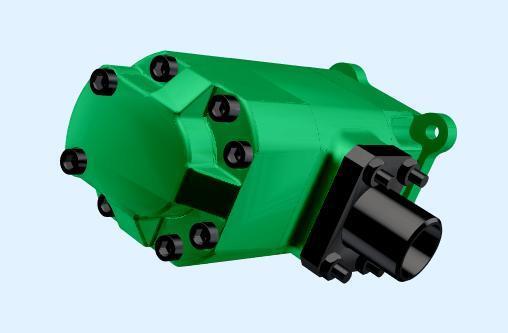

Насос НПл 25-25/16 – пластинчатый гидронасос, габарит 1+1, двухпоточный (комплект двух однопоточных насосов), с нерегулируемым по величине потоком масла. Быстродействие - 14,4-14,4 л/мин, давление на выходе - 16 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления. Направление вращения – правое (по часовой стрелке со стороны вала), левое - по спецзаказу. Категория размещения по ГОСТ15150-69
Технические характеристики Технические характеристики насоса НПл 12,5-12,5/16 Рабочий объем, см³ 12,5/12,5 Подача, л/мин 14,4-14,4 Давление на выходе, МПа 16 Давление на входе, Мпа (min-max) 0,08-0,12 Частота вращения, об/мин Номинальная 960 Минимальная 600 максимальная 1500 Номинальная мощность, кВт 11,6 КПД, % ≥63 Устаревшая маркировка 12БГ12-22АМ Масса, кг 24 Эксплуатационные характеристики Насос НПл 12,5-12,5/16 Климатическое исполнение УХЛ Категория размещения 4 Направление вращения правое/левое Габарит 1+1 Коэффициент подачи, % ≥77 Уровень звука, дБА ≤73 Гарантия, мес. 12 t масла, °С Минимальная -10 Максимальная +50 Вязкость масла, сСт Минимальная 25 Максимальная 400
Рекомендации по установке, монтажу и эксплуатации гидравлического насоса НПл 25-25/16: Вал гидронасоса и привода соединяются упругой муфтой Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1° Перед началом работы насос заполняется маслом
Предохранительный клапан настраивается на 7 МПа Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса
Расшифровка условных обозначений в маркировке
Монтаж и установка Рекомендации по установке, монтажу и эксплуатации гидравлического насоса НПл 5-5/16: Вал гидронасоса и привода соединяются упругой муфтой Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1° Перед началом работы насос заполняется маслом Предохранительный клапан настраивается на 7 МПа Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса
