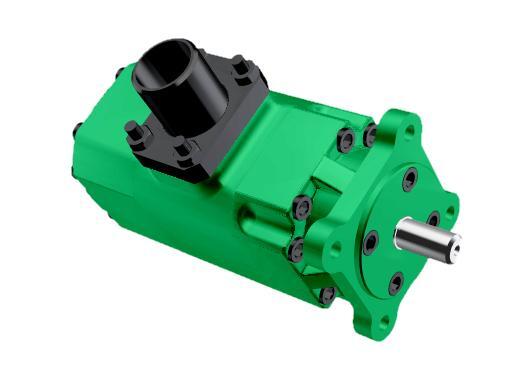

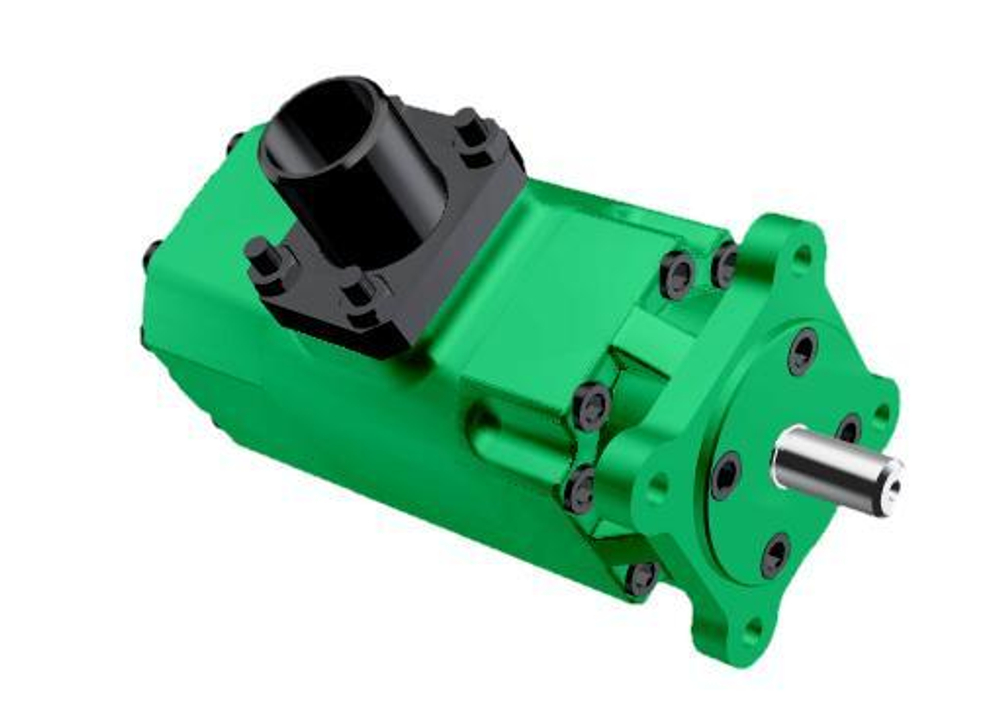

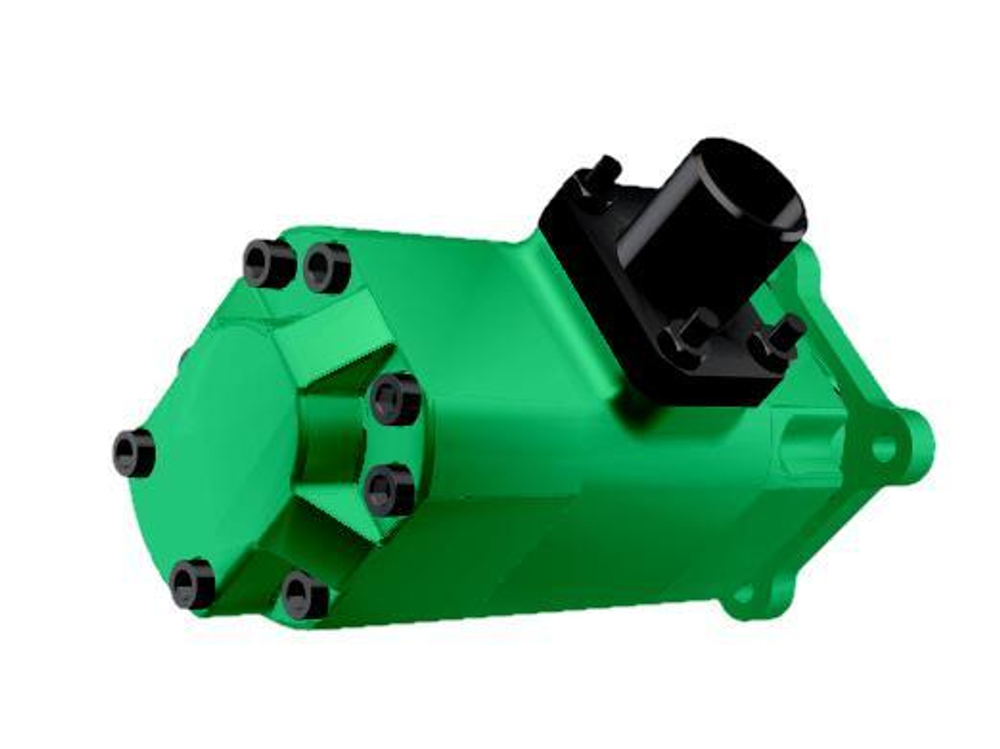

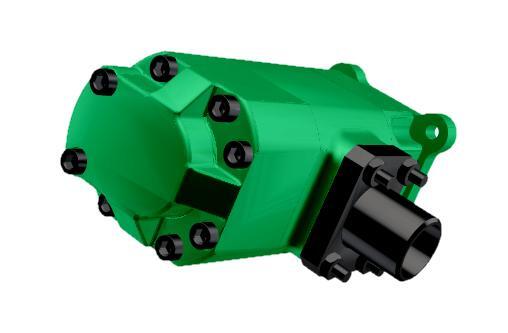

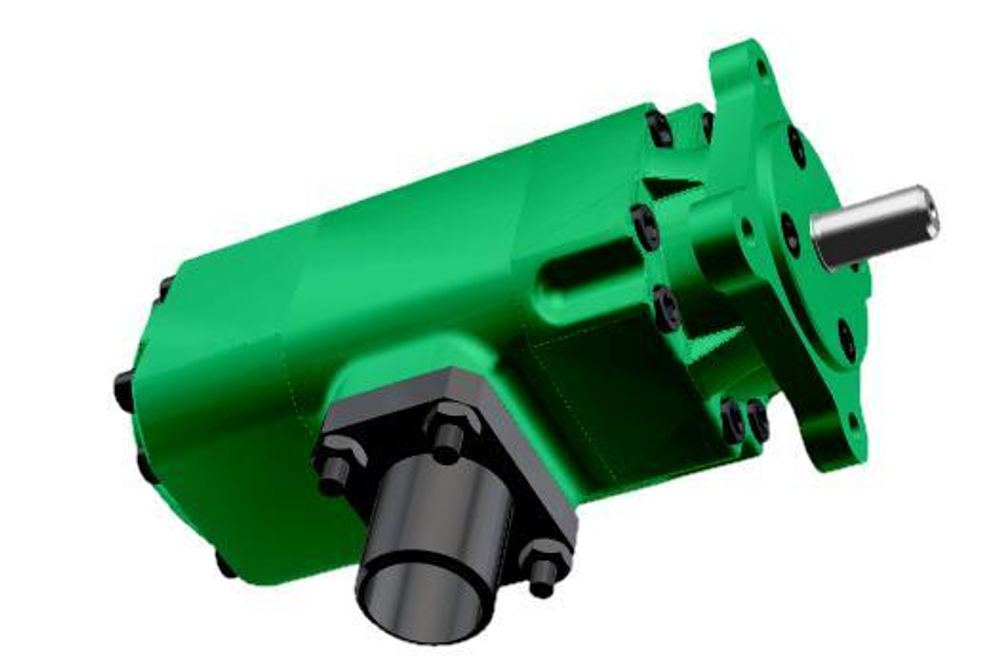

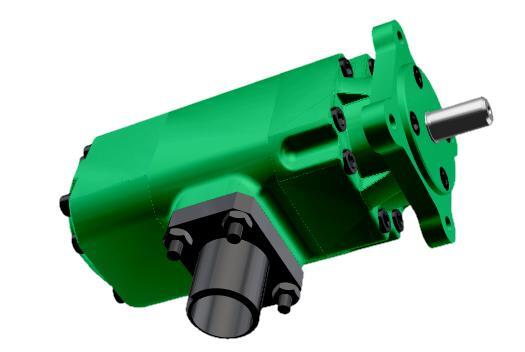

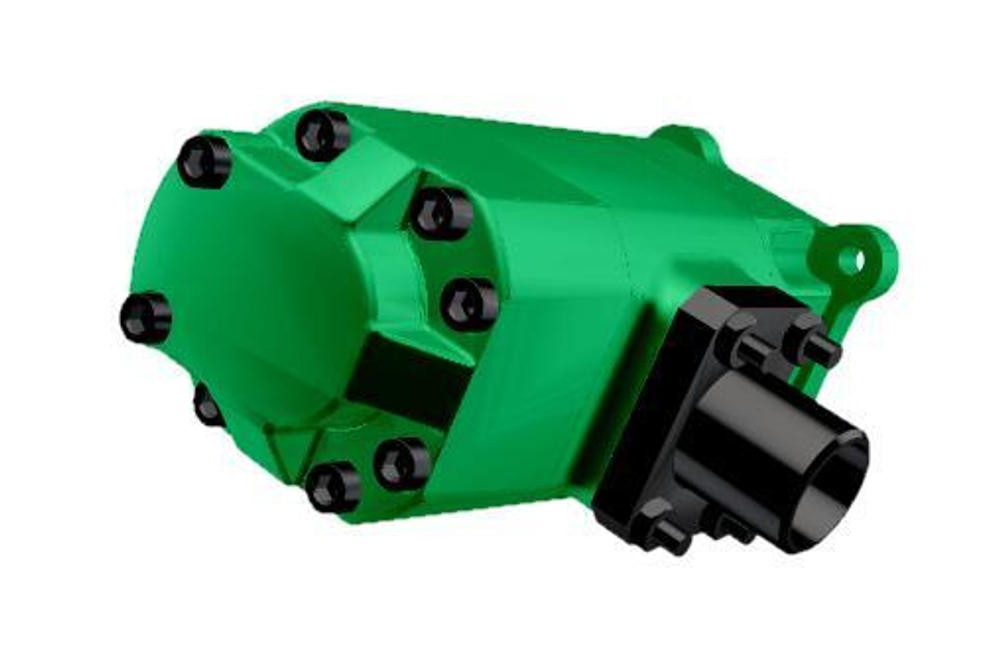

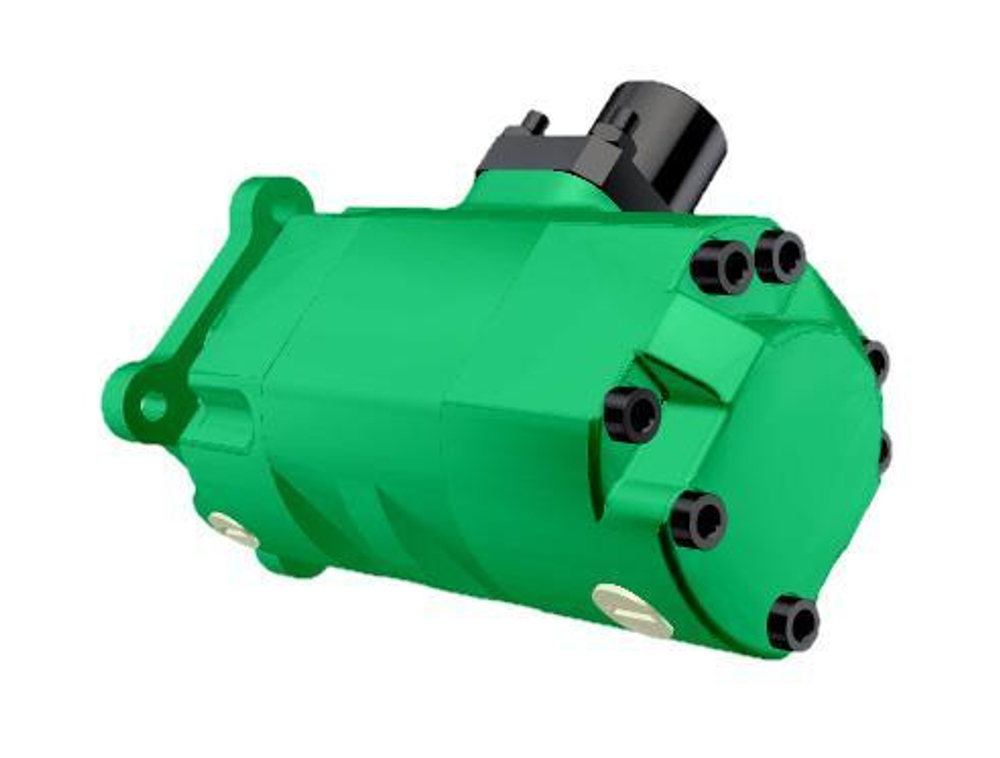

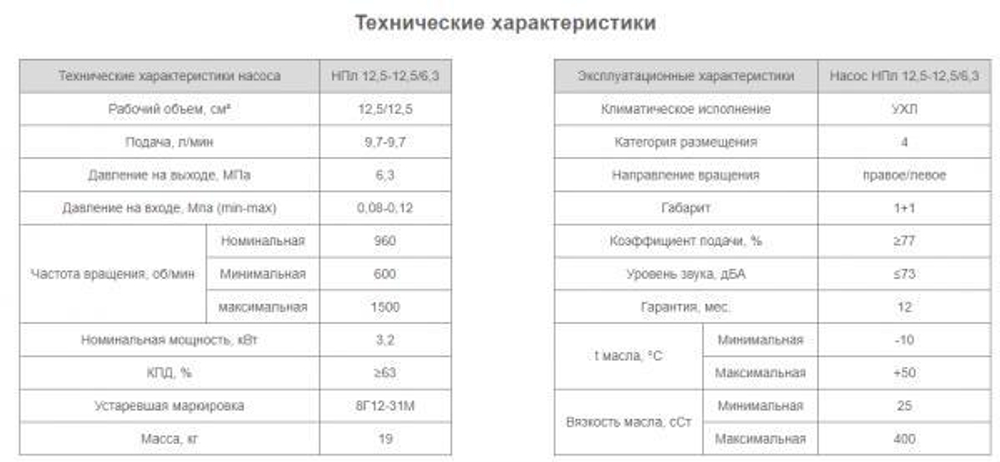

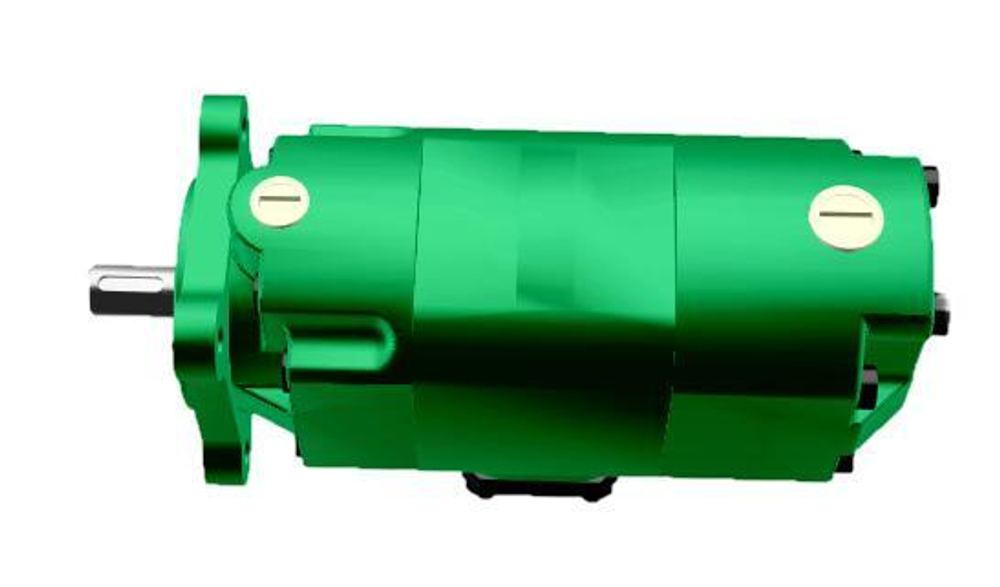

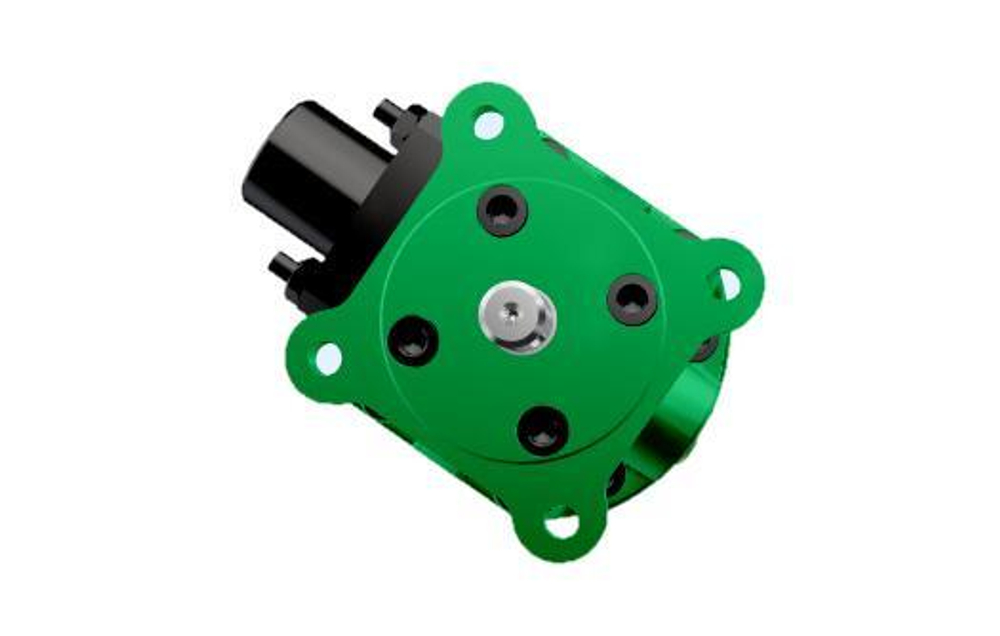

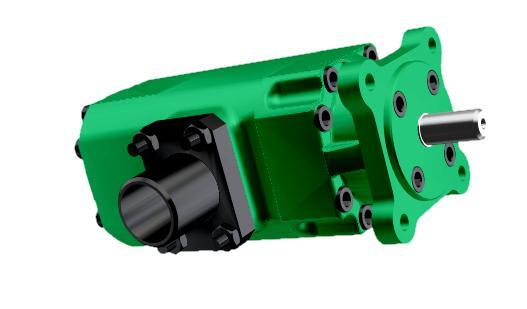

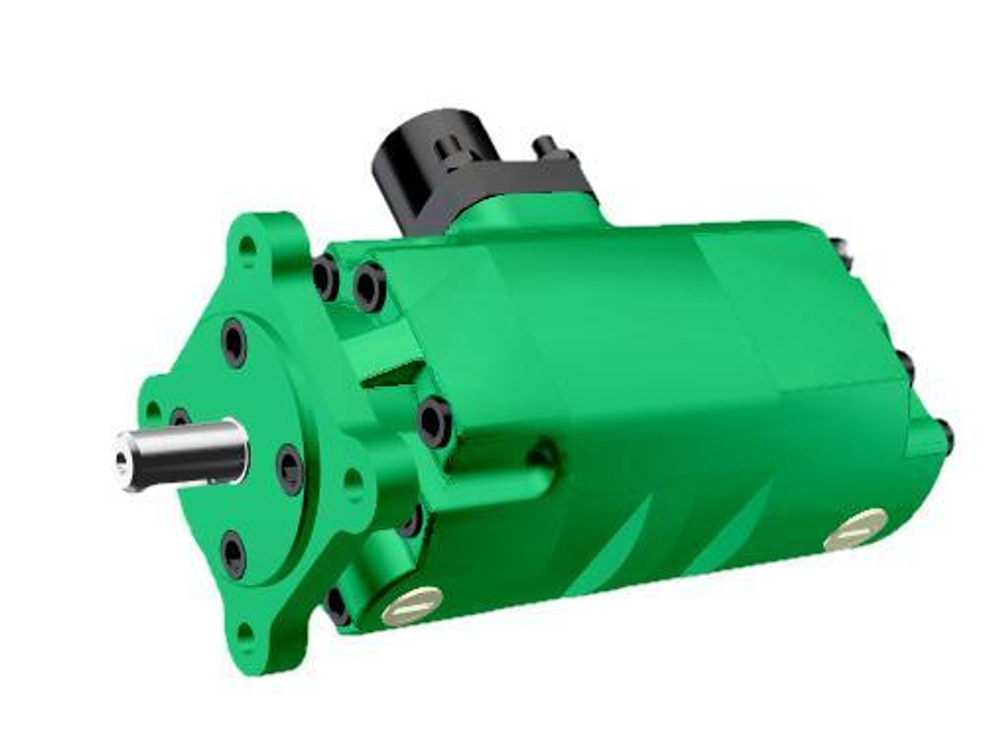

Насос НПл 12,5-12,5/6,3 – пластинчатый гидронасос, габарит 1+1, двухпоточный (комплект двух однопоточных насосов), с нерегулируемым по величине потоком масла. Быстродействие - 9,7-9,7 л/мин, давление на выходе - 6,3 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления. Направление вращения – правое (по часовой стрелке со стороны вала), левое - по спецзаказу. Категория размещения по ГОСТ15150-69.
Варианты исполнения – однопоточный насос НПл 12,5/6,3, с давлением 16 МПа - НПл 12,5-12,5/16. Работают на чистом минеральном масле с тонкостью фильтрации масла 25 мкм. Рекомендуемые марки минеральных масел: ИГП-38 ВНИИ НП-403 и др
Монтаж и установка
- Рекомендации по установке, монтажу и эксплуатации гидравлического насоса НПл 12,5-12,5/6,3:
- Вал гидронасоса и привода соединяются упругой муфтой
- Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1°
- Перед началом работы насос заполняется маслом
- Предохранительный клапан настраивается на 7 МПа
- Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом
- Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса
Расшифровка условных обозначений в маркировке
