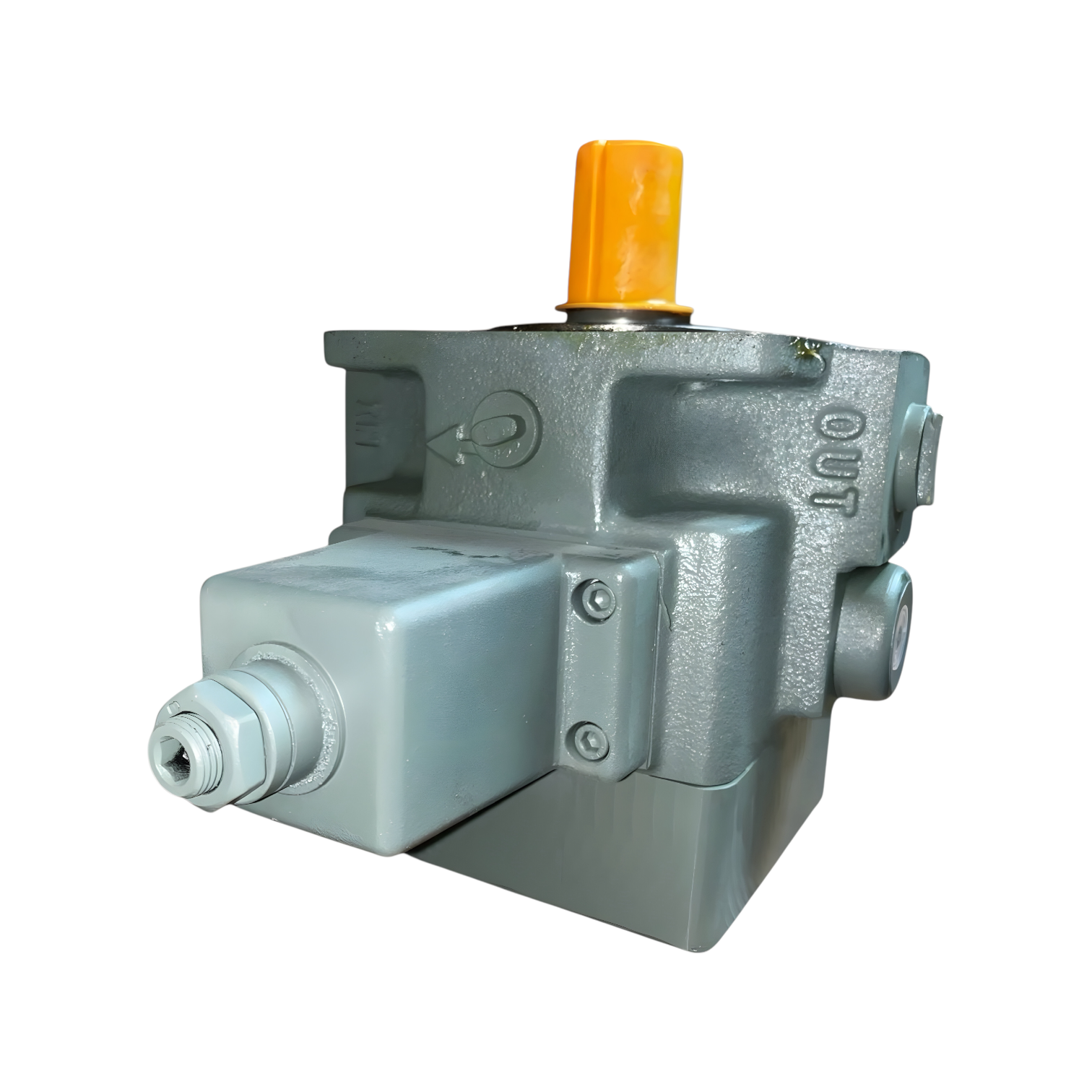

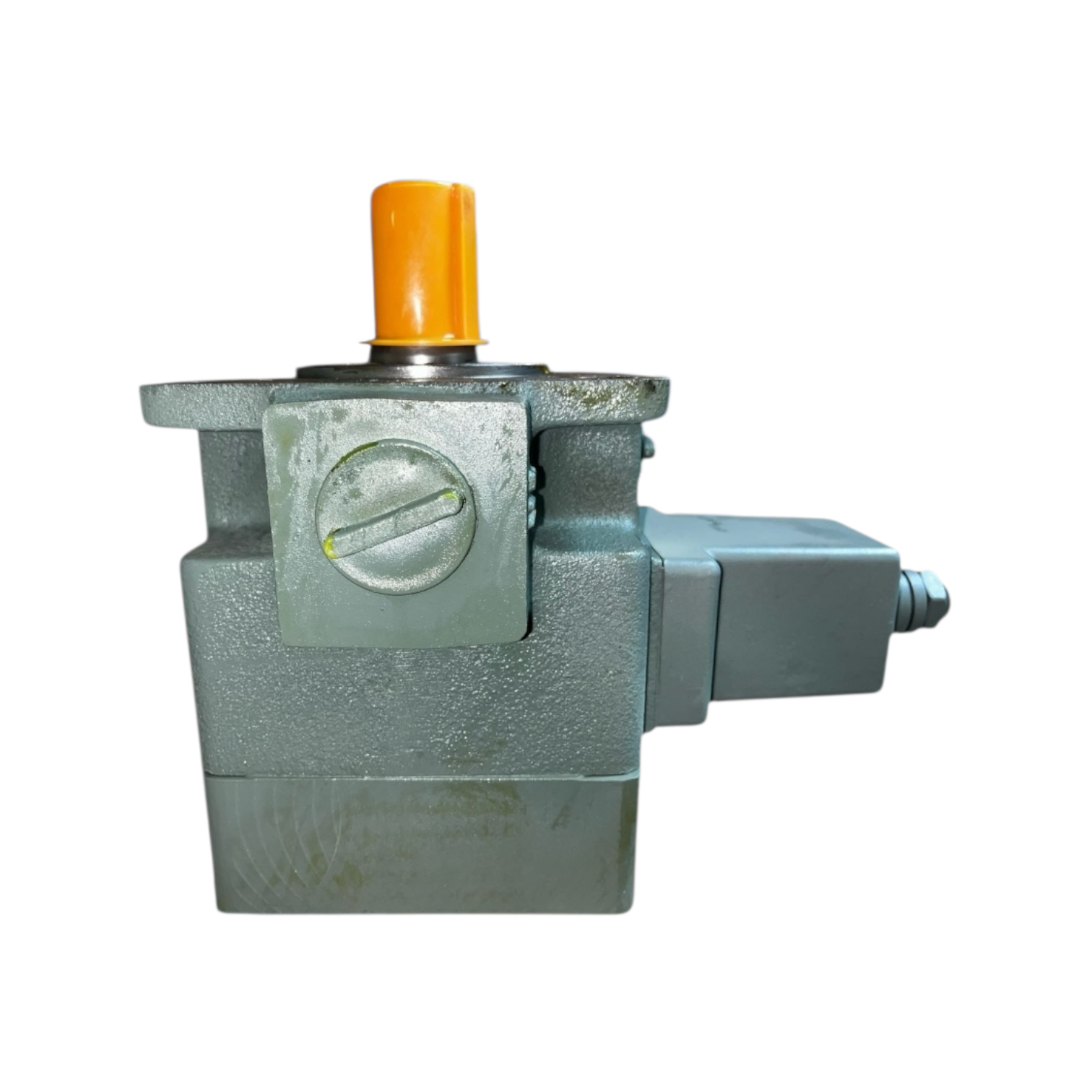

Насос Г12-55АМ – масляный пластинчатый гидравлический насос с механической регулировкой подачи. Номинальная подача – 53 литра в минуту, выходное давление– 6,3 МПа. Однократного действия. Направление вращения – правое (по часовой стрелке со стороны привода). Вес Г12-54– 31,5 кг. Соответствует ТУ 2.053.1765-85.
Применение пластинчатого насоса Г12-55АМ: подача под давлением в гидросистемы промышленных станков, машин регулируемого по величине и постоянного по направлению потока рабочей жидкости.
Производительность пластинчатого маслонасоса Г12-55АМ регулируется вручную от номинальной до нуля при достижении давления гидросистемы равного давлению настройки клапана.

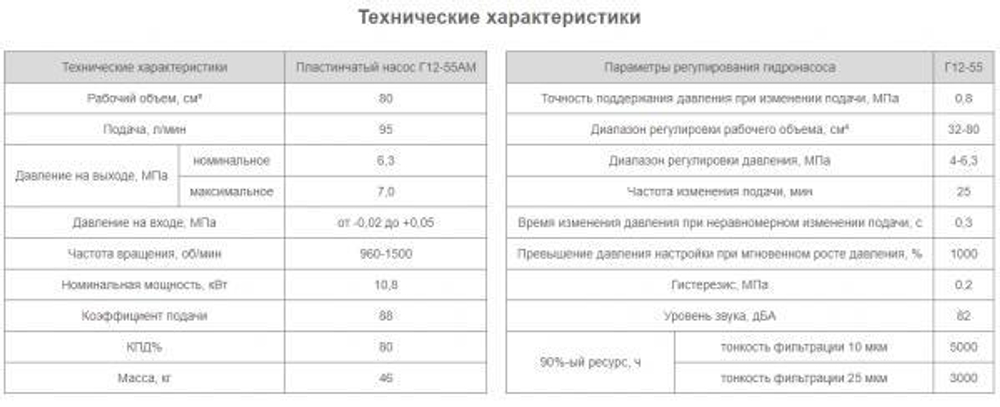

Параметры и технические характеристики рабочей жидкости для регулируемого пластинчатого насоса Г12-55АМ:
- Рекомендуемые марки масел – ИГП-38 (ТУ38.101413-78); ВНИИ НП-403 (ГОСТ 16728-78);
- Диапазон вязкости минерального масла – от 20 до 213 сСт;
- Диапазон температуры – от +10 до +50 °С.
Монтаж и эксплуатация.
Требования по монтажу, подключению и разборке из руководства по эксплуатации лопастного регулируемого гидронасоса Г12-55АМ:
- Электронасос устанавливается в любом положении;
- Вал привода и маслонасоса соединяются упругой муфтой;
- Допустимая несоосность – 0,1 мм;
- Предохранительный клапан регулируется на давление не более 7 МПа, расход не менее подачи насоса;
- Всасывающий трубопровод подбирается максимально короткий и прямой, препятствующий сливу масла из электронасоса после его остановки;
- Соединение маслопровода с всасывающим отверстием должно быть герметичным;
- Размеры магистрали и фильтра должны давать вакуум на входе насоса до 0,02 МПа, скорость масла до 0,5 м/с;
- Подающий и сливной трубопроводы глубоко опускаются в маслобак, не доходя до его дна на расстояние 2-3 диаметров трубы, располагаются на удалении 250 мм друг от друга;
- Концы обрезаются под 45° Маслопроводы комплектуются фильтрами с номинальной тонкостью фильтрации 25 мкм, для увеличения ресурса насоса рекомендуется установка фильтра на 10 мкм;
- Первый запуск проводится без нагрузки, с постепенным повышением давления для равномерного прогрева и смазки;
- Первая замена масла в баке проводится через 2 месяца, последующие – каждые 6 месяцев;
- При разборке перед снятием корпуса регулятора вывернуть винт регулятора давления, ослабив пружину.
