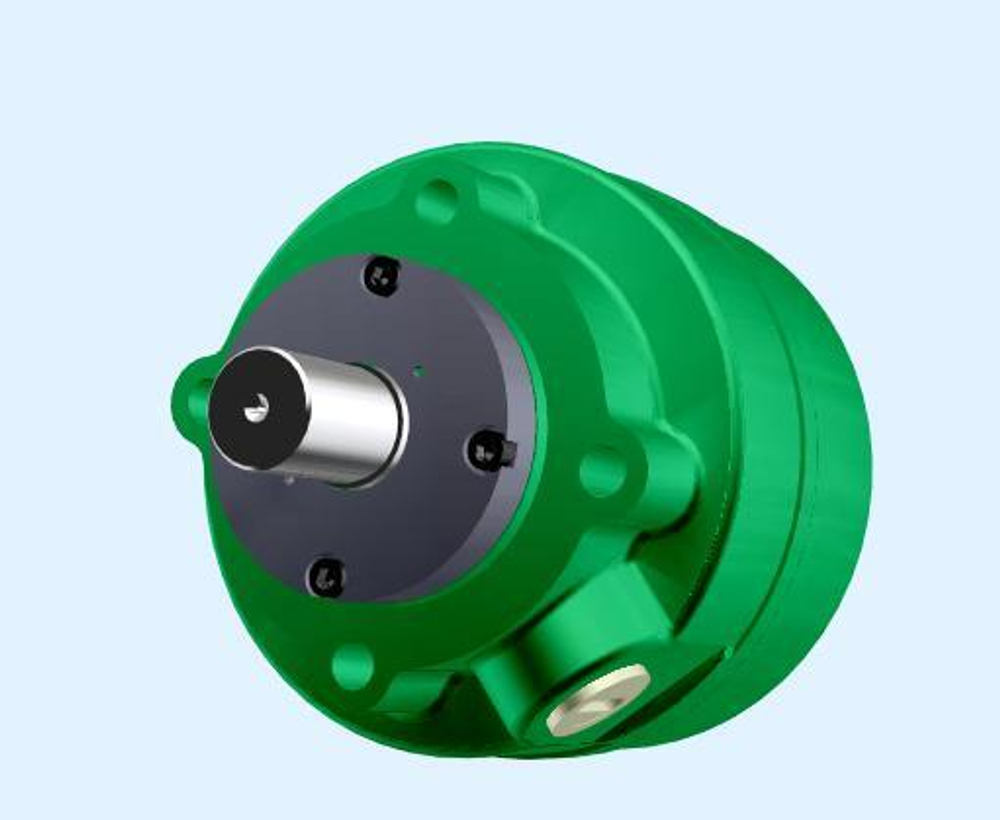

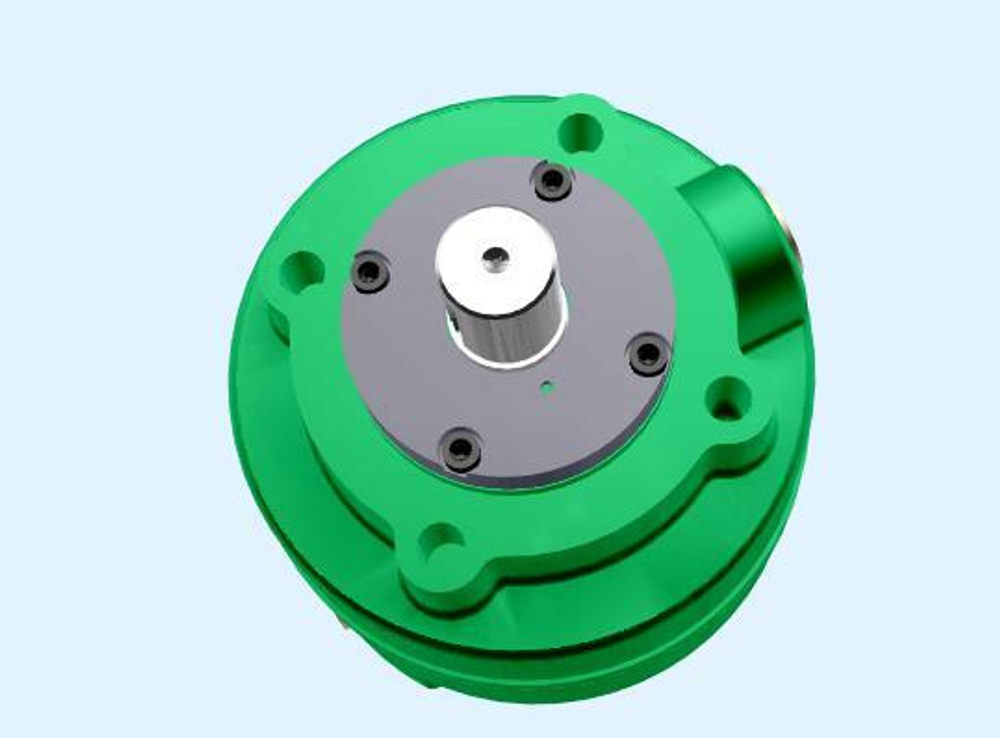

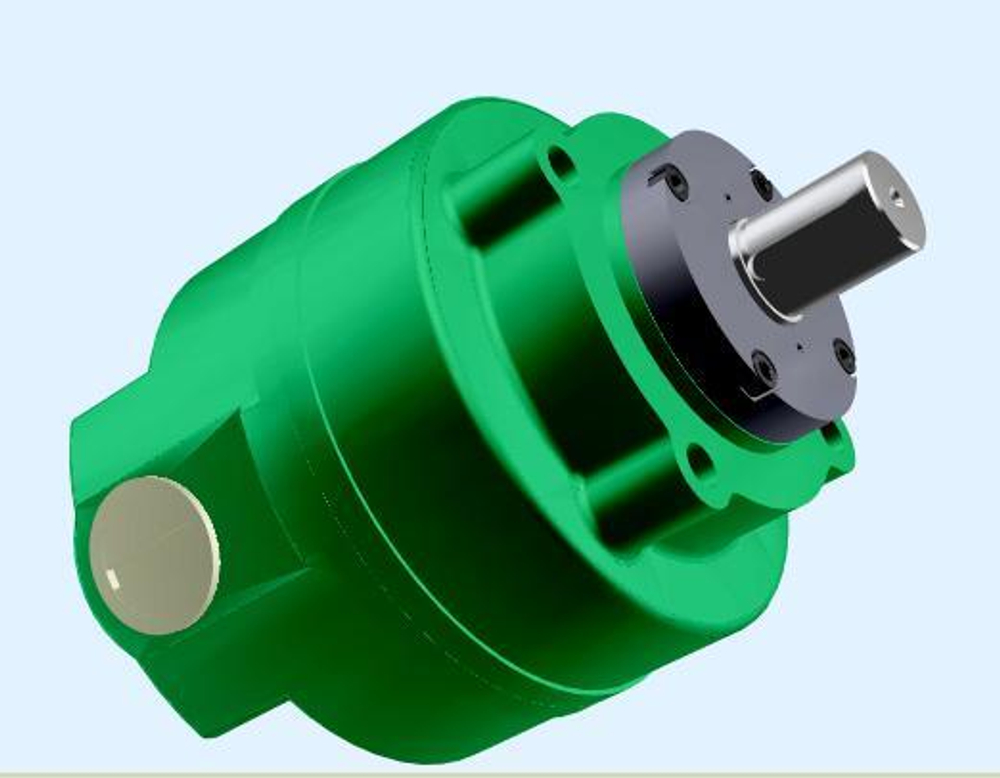

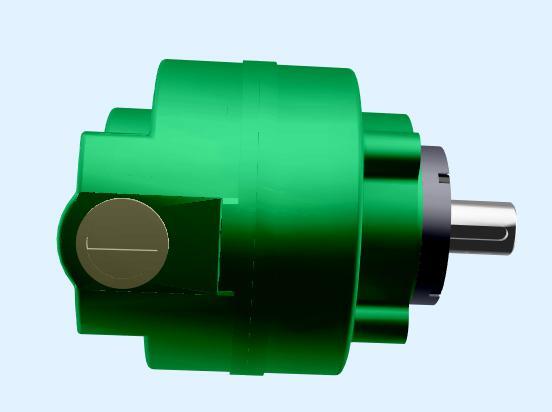

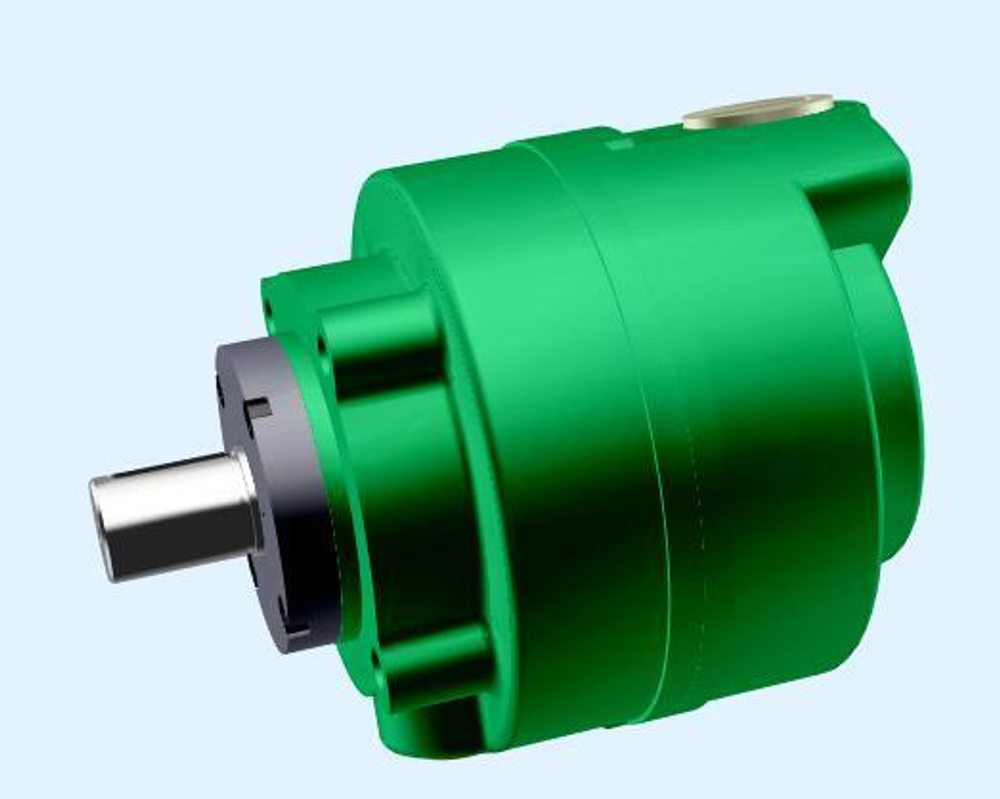

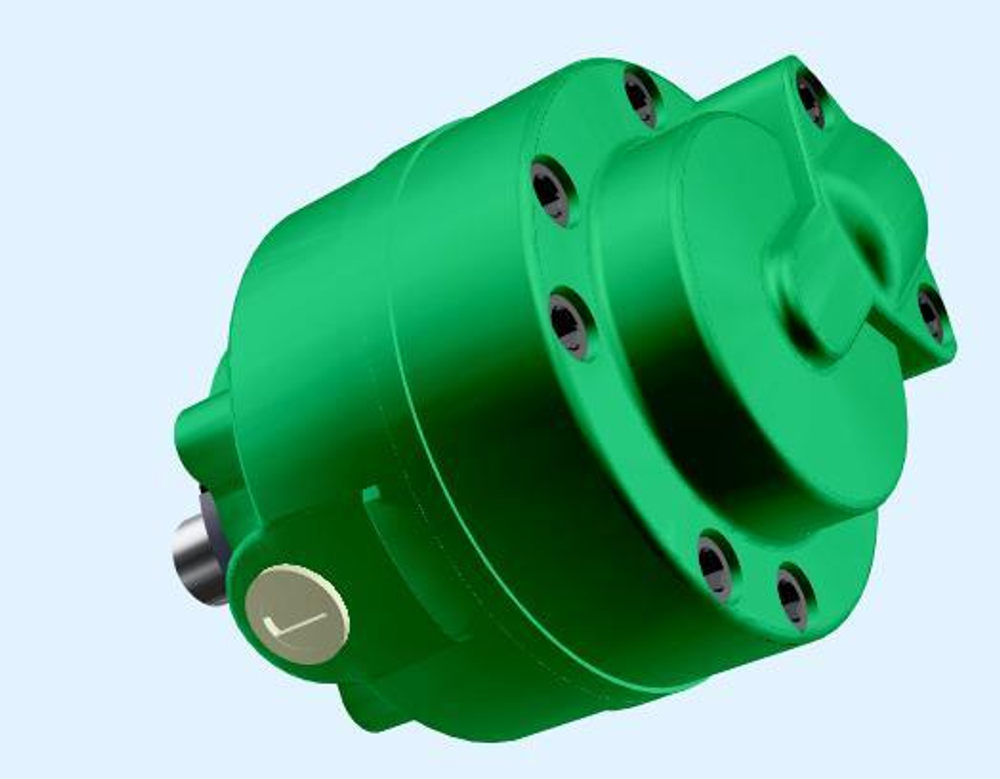

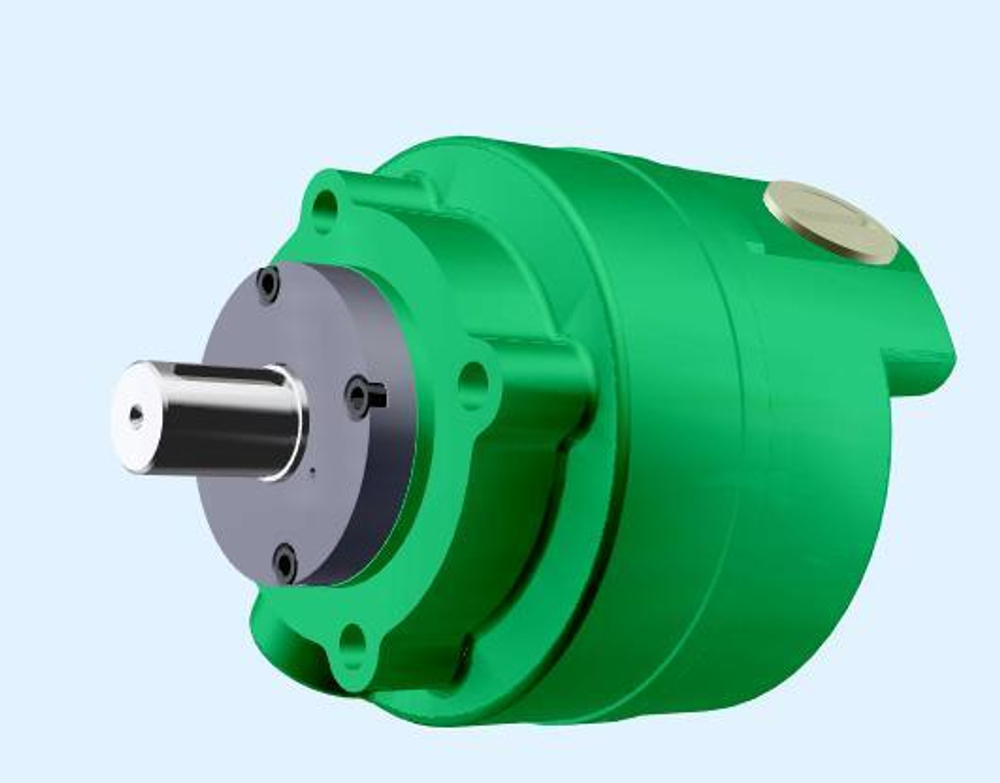

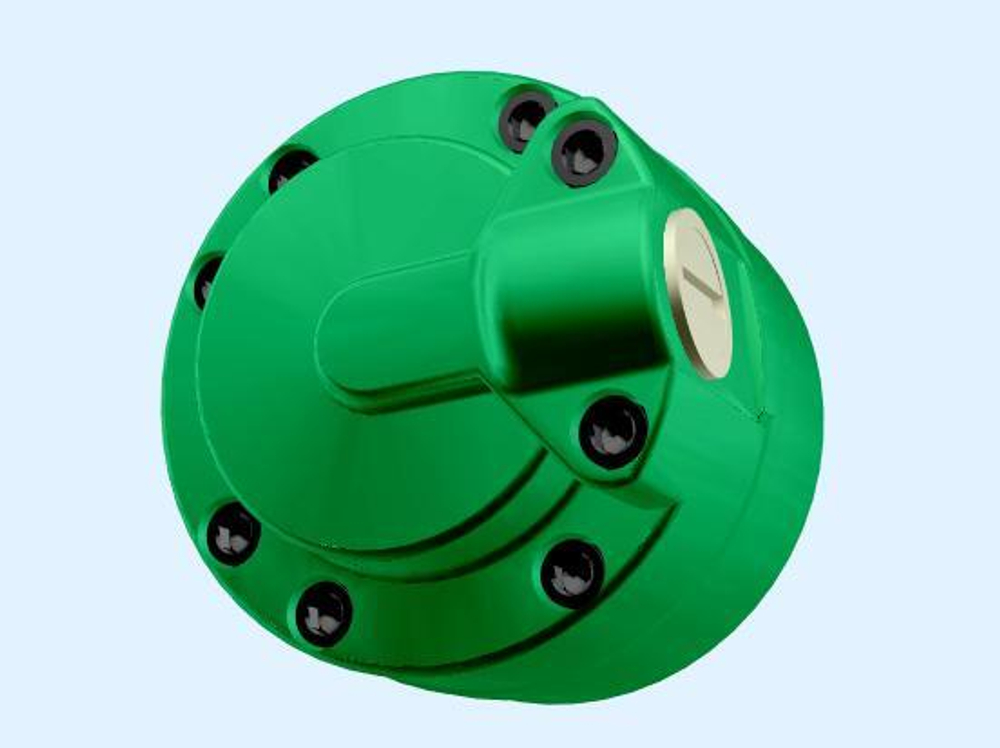

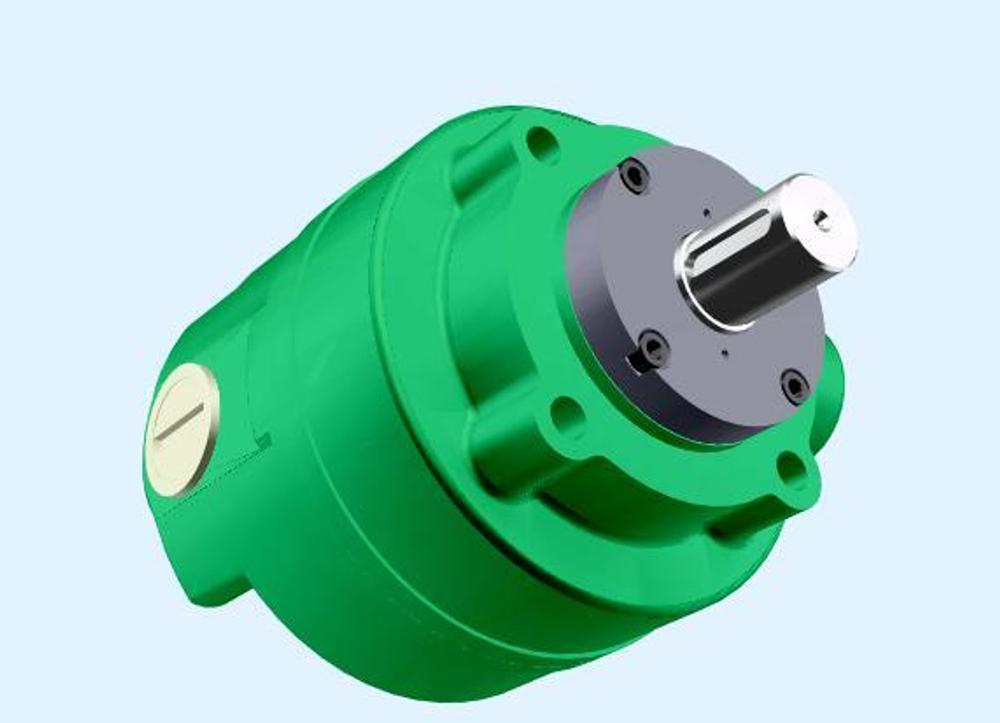

Насос Г12-24М

Насос Г12-24М – пластинчатый гидравлический насос. Однопоточный импульсный гидронасос 2 габарита с нерегулируемым по направлению и величине потоком рабочей жидкости. Номинальное давление на выходе 6,3 Мпа, производительность 53,8 л/мин. Применяется для подачи минерального масла в гидросистемы промышленного оборудования (станки, машины, механизмы).

Климатическое исполнение лопастного насоса согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4.

Требования к рабочей жидкости для пластинчатого насоса Г12-24М:

• Тонкость фильтрации не грубее 25 мкм;
• Чистота не грубее 12 класса по ГОСТ 17216-714;
• Критерий замены масла – изменение вязкости более 20 %, появление примесей и абразива

Установка и эксплуатация:

Инструкции и рекомендации по монтажу и техобслуживанию из руководства по эксплуатации насоса Г12-24М:

• Устанавливается горизонтально и вертикально над уровнем масла или погружается в него;
• Вал привода и маслонасоса соединяется эластичной муфтой с максимальным радиальным смещением 0,1 мм и углом перекоса не более 1 °;
• Необходима установка предохранительно клапана на давление не более 70 кг/см² и пропускную способность не меньше, чем у электронасоса;
• Шланги подбираются максимально короткими, без перегибов, чтобы масло не сливалось из электронасоса после его остановки;
• Рекомендуемый внутренний диаметр всасывающего трубопровода – не менее 20 мм;
• Соединение трубопровода к Г 12-24АМ надежно уплотняется, исключая подсос воздуха;
• Оба трубопровода должны быть максимально погружены в маслобак, но не доходить до его дна;
• Перед запуском в гидронасос заливается масло, сухой ход выводит его из строя за несколько секунд!;
• Первая замена масла в баке осуществляется после 2 месяцев работы, последующие – не реже 1 раза в полгода

Расшифровка маркировки:
