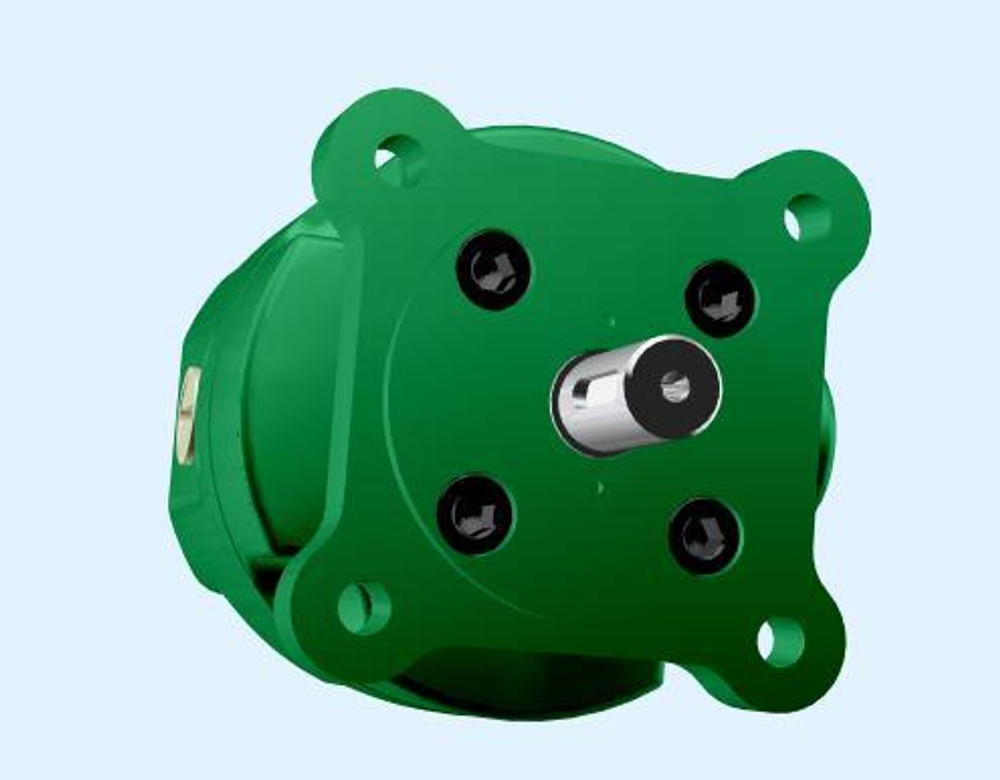

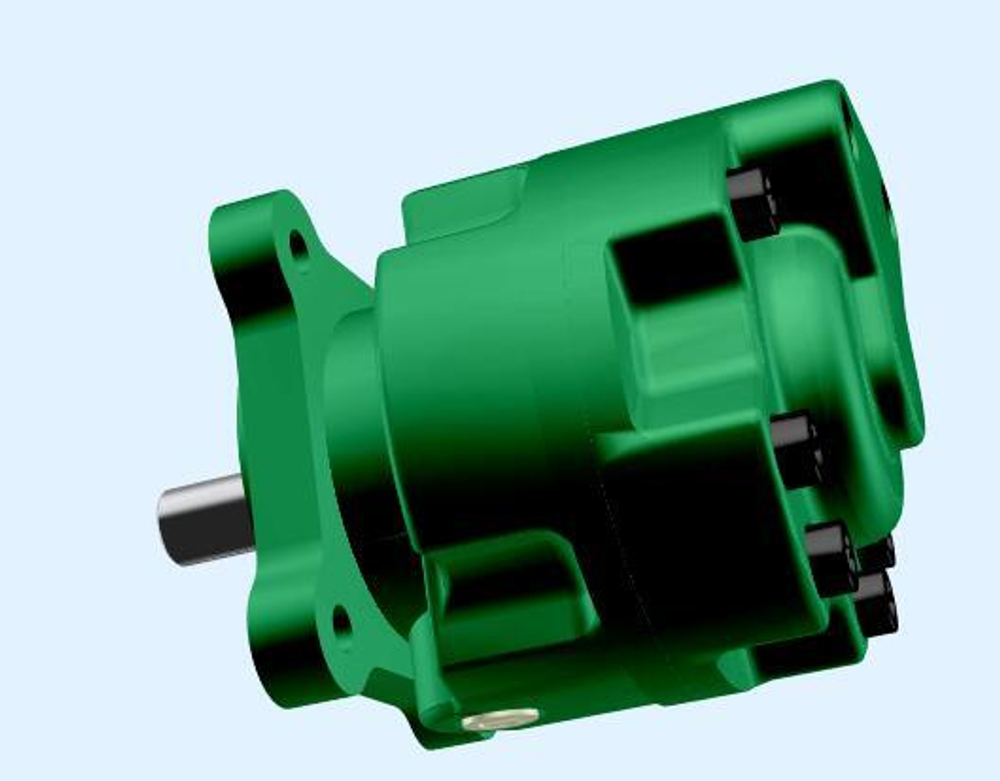

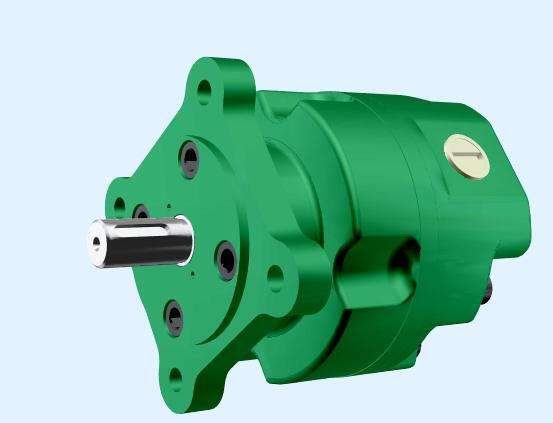

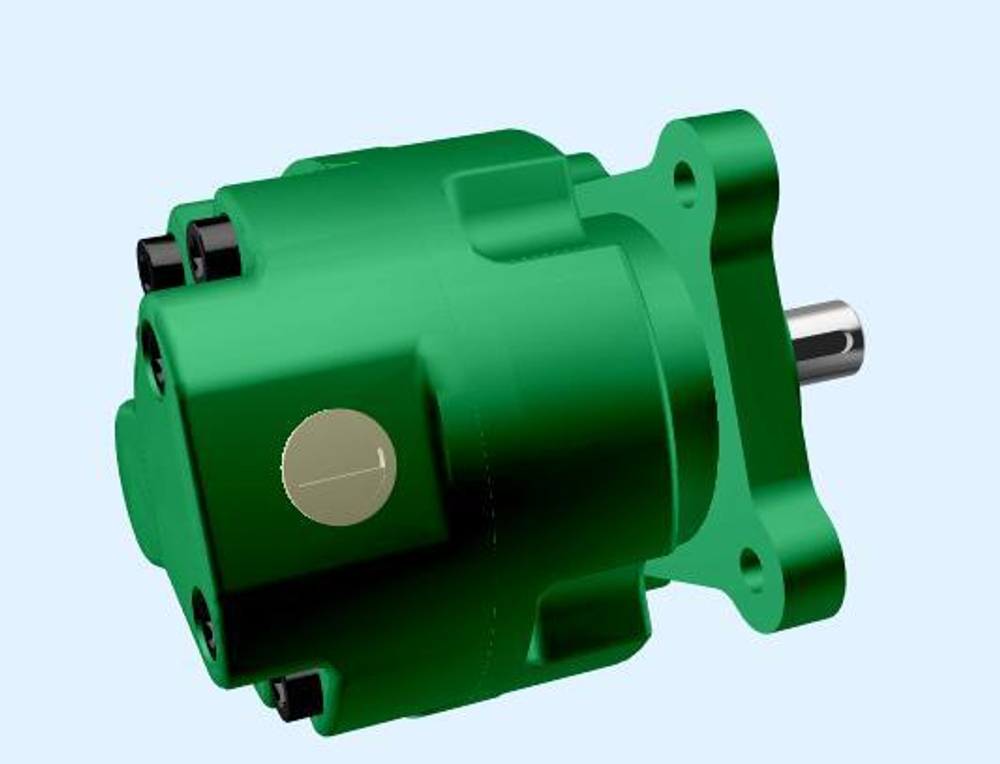

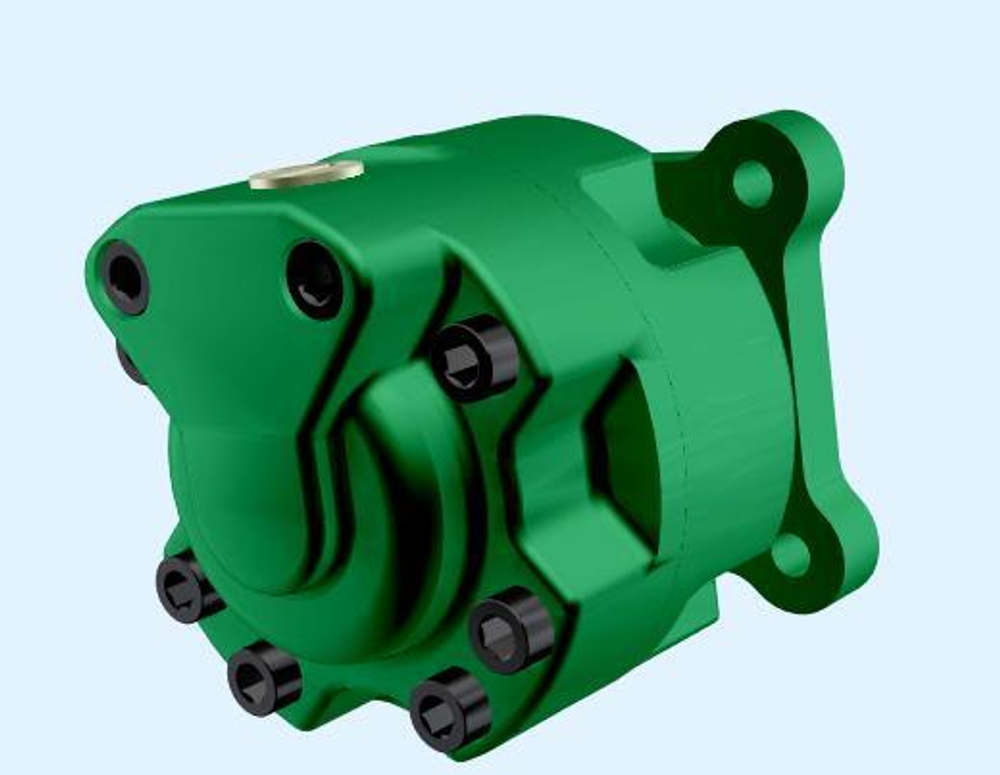

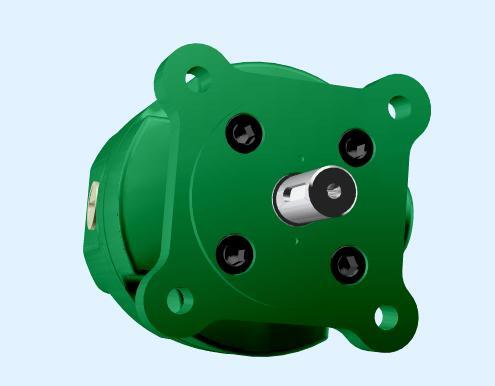

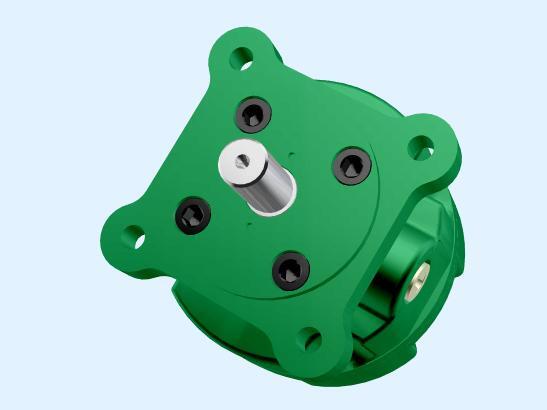

Насос БГ12-22АМ

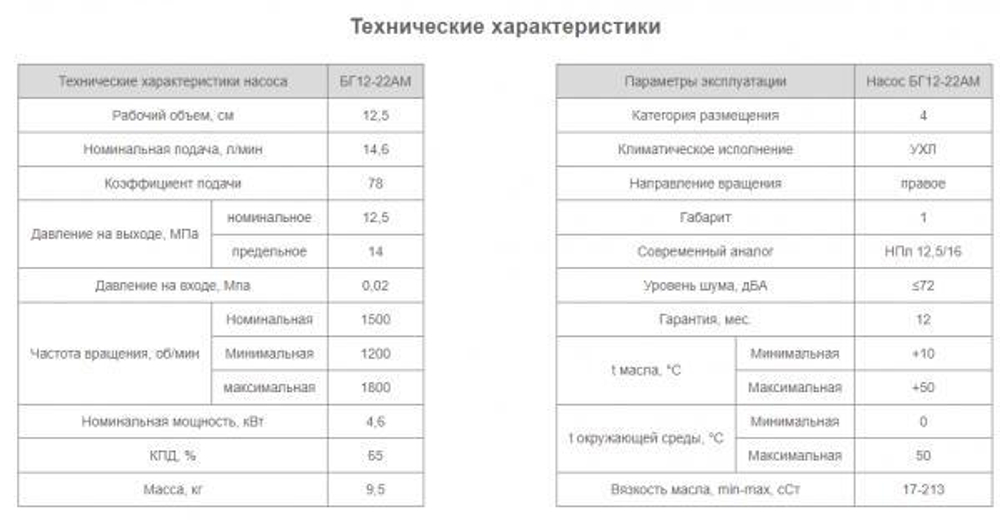

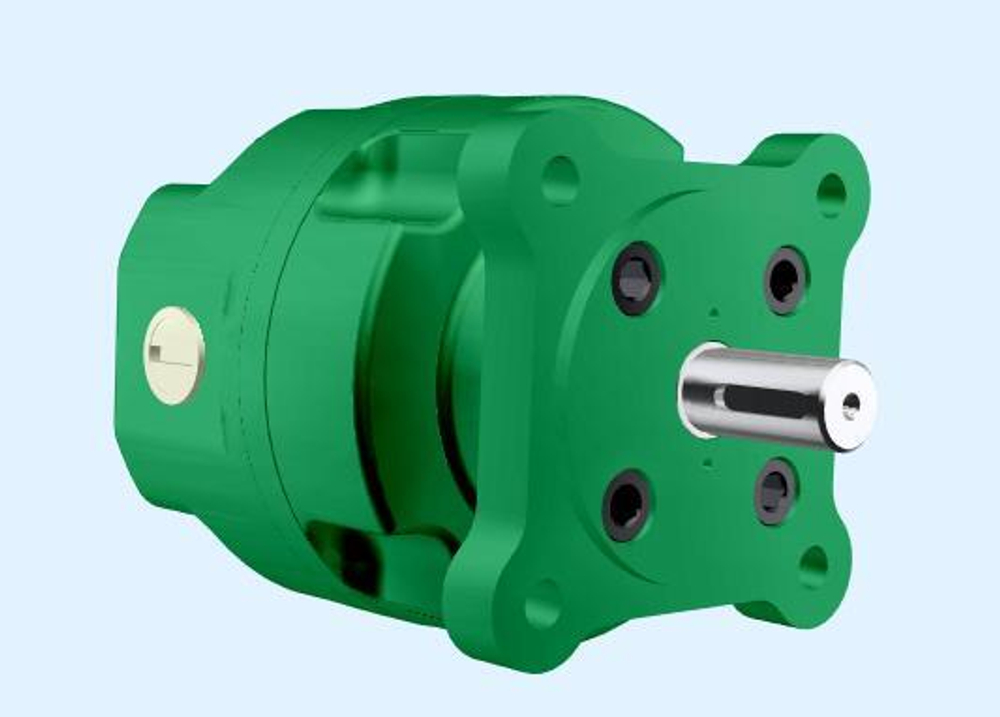

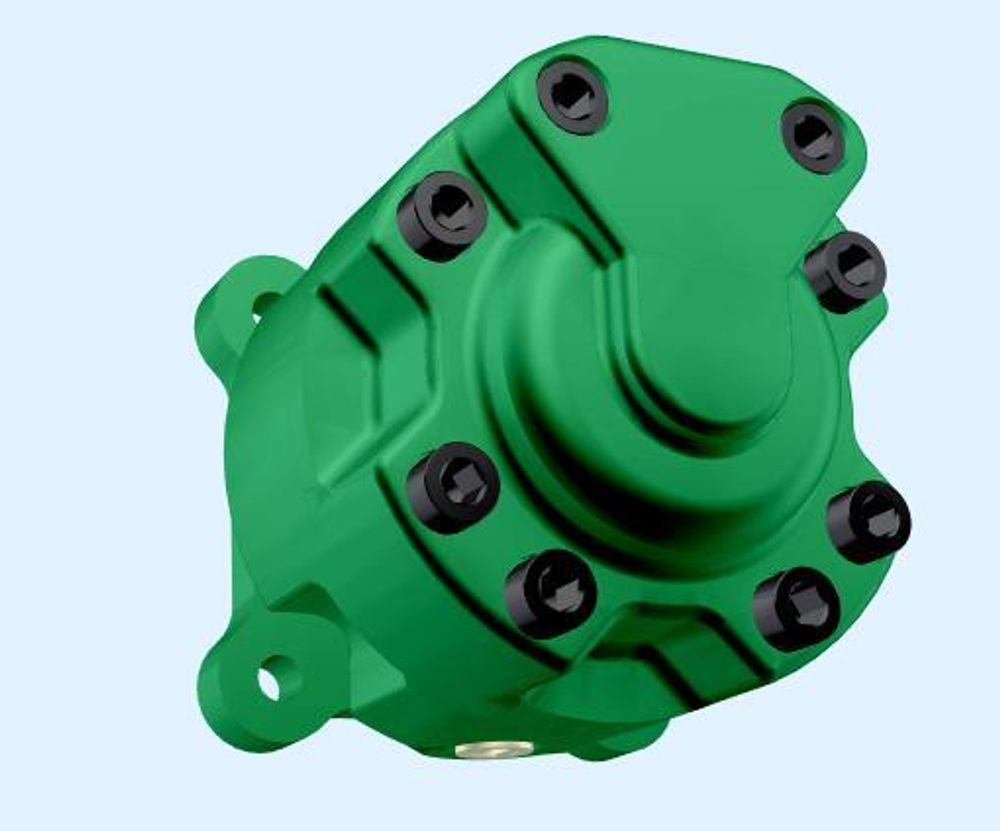

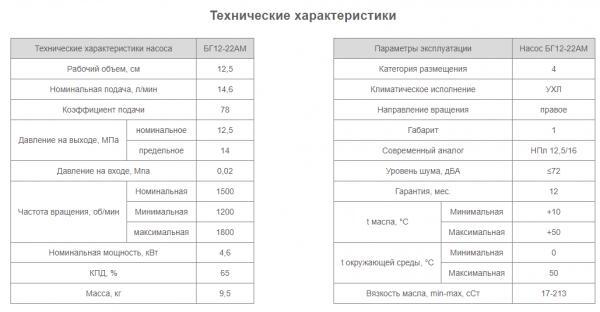

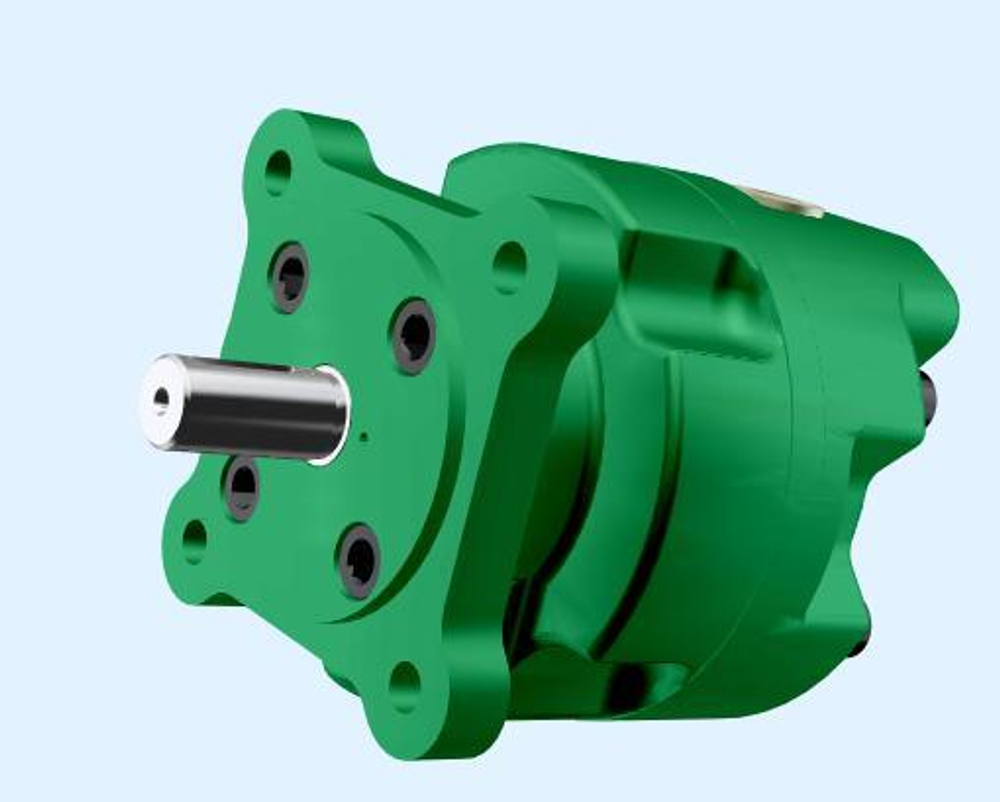

Насос БГ12-22АМ – однопоточный пластинчатый гидравлический насос 1 габарита. Нерегулируемый гидронасос двукратного действия подает постоянный по направлению поток минерального масла в гидросистемы промышленных машин, прессов и станков. Производительность – 5,4 литров в минуту, давление – 12,5 Мпа. Вес – 9,5 кг.

Климатическое исполнение лопастного насоса согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4. Технические особенности однопоточного насоса БГ12-22АМ:

• 1 оборот ротора равен 2-м тактам всасывания и нагнетания;
• Имеет диаметрально противоположные всасывающее и нагнетающее отверстия;
• Тонкость фильтрации масла – 25 мкм;
• Класс чистоты – не грубее 12 согласно ГОСТ 17216-71;
• Рекомендуемые марки масел – ТП-22, Т22, ВНИИ НП-403

Монтаж и установка

Рекомендации по установке, монтажу, разборке и эксплуатации гидравлического насоса БГ12-22АМ:

• Положение установки – горизонтальное, вертикальное, наклонное;
• Может находиться выше уровня масла или погружается в него;
• Вал привода и гидронасоса соединяются упругой (эластичной) муфтой;
• Допустимая радиальная несоосность валов – не более 0,1 мм, угловая ≤ 1°;
• Для защиты гидросистемы от перегрузок предохранительный клапан настраивается на давление не более 140 кгс/см²;
• Пропускная способность клапана не ниже подачи маслонасоса;
• Шланги не должны иметь резких перегибов, должны быть очищены от механических загрязнений, в местах соединения иметь герметичное уплотнение;
• Первая замена масла в баке производится через 2 месяца с начала эксплуатации, следующие – 1 раз в полгода;
• Сухой ход недопустим, перед запуском гидравлический насос заполняется маслом

Расшифровка маркировки:
