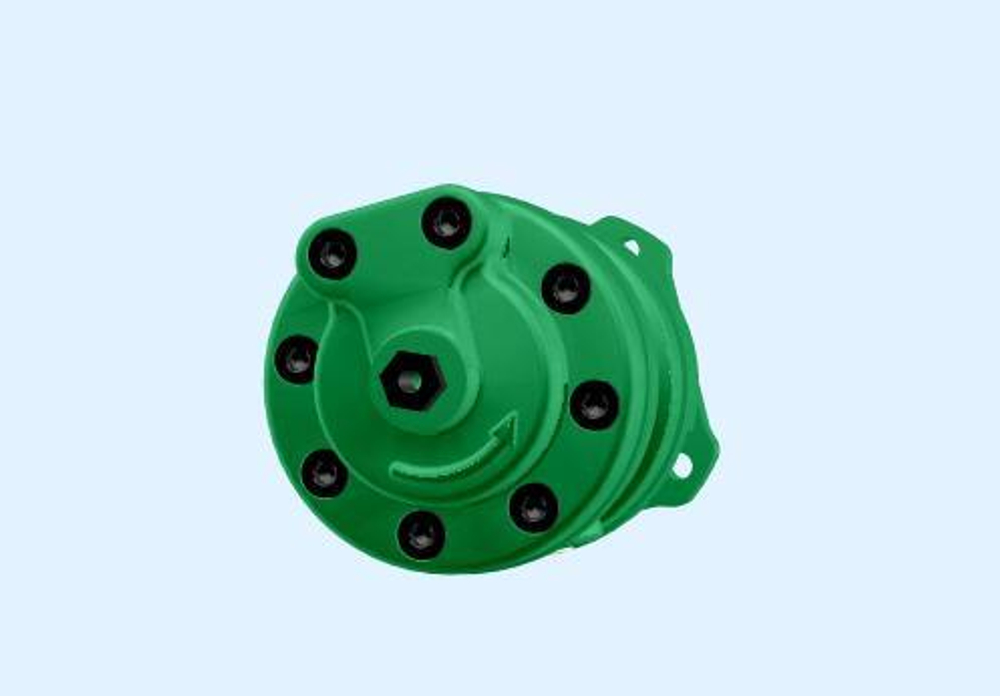

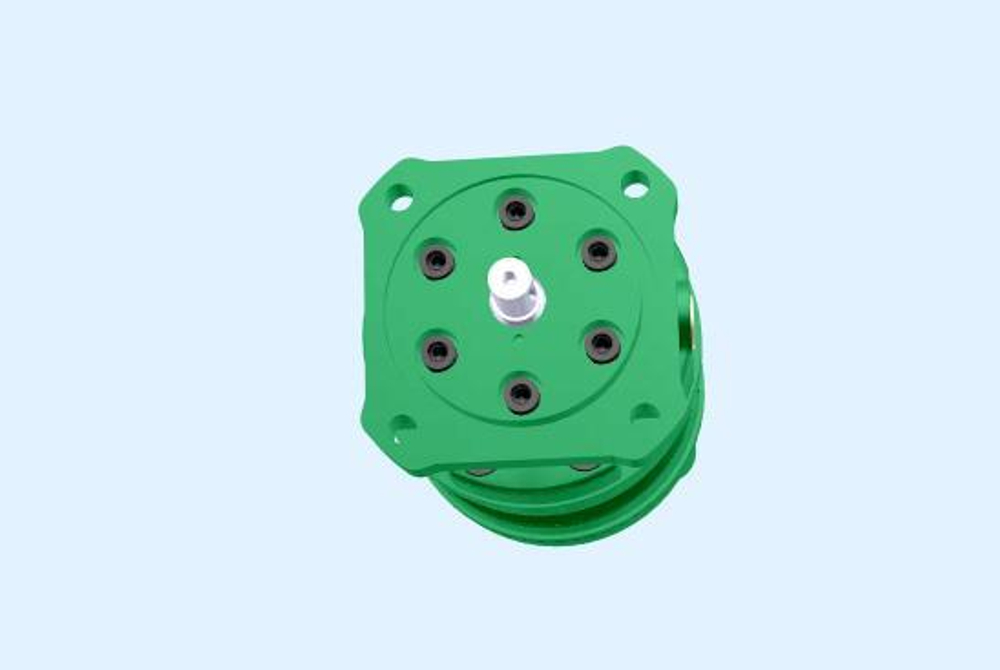

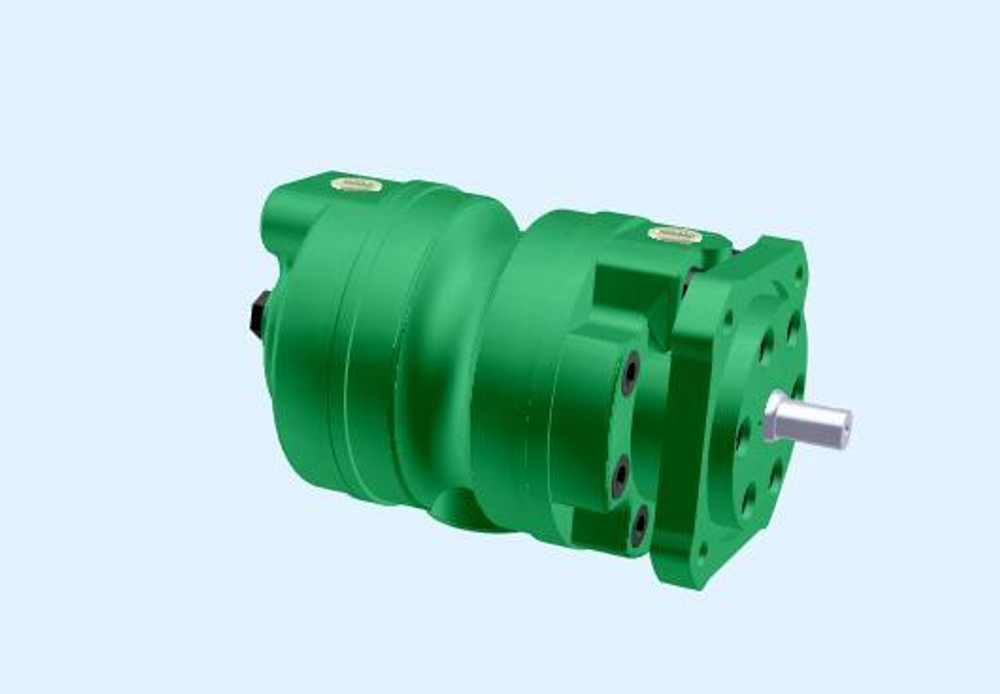

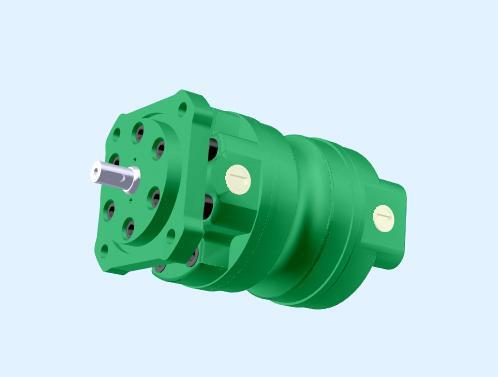

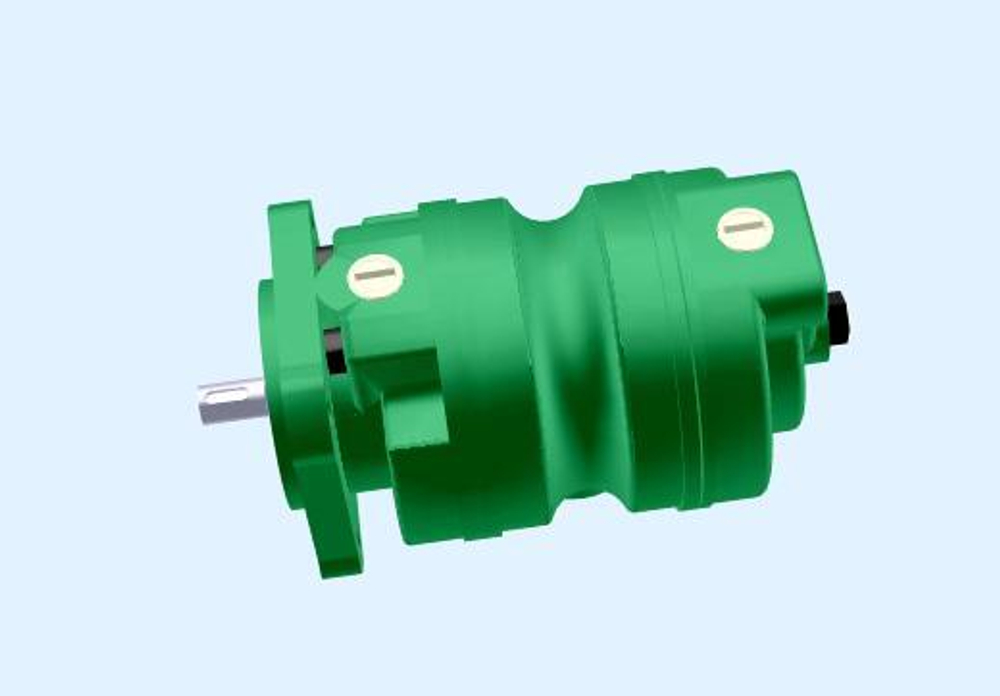

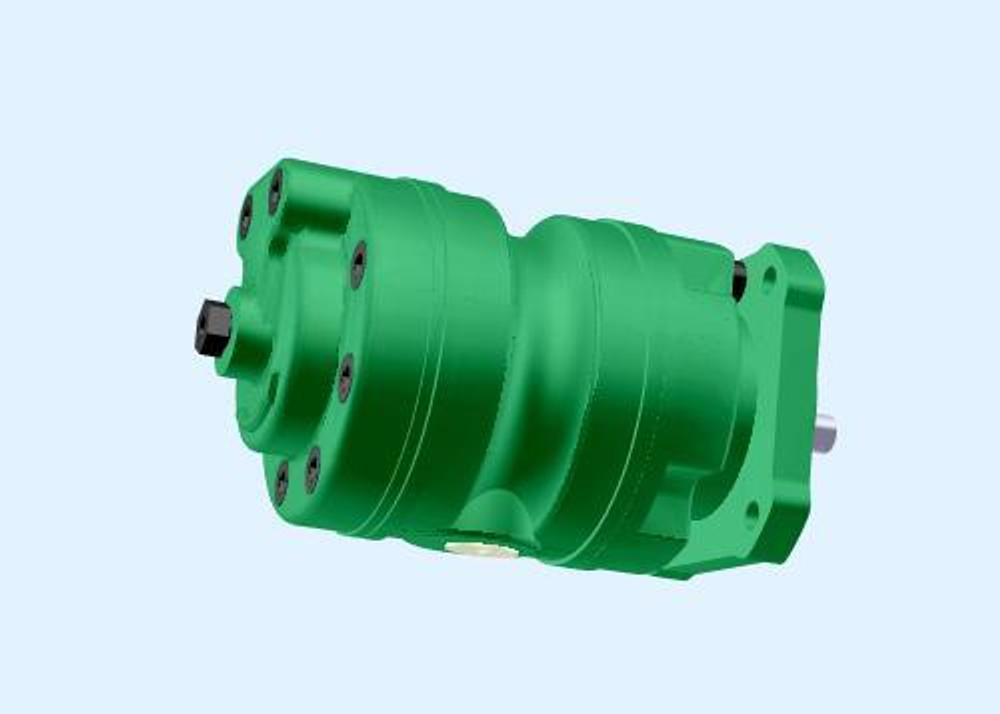

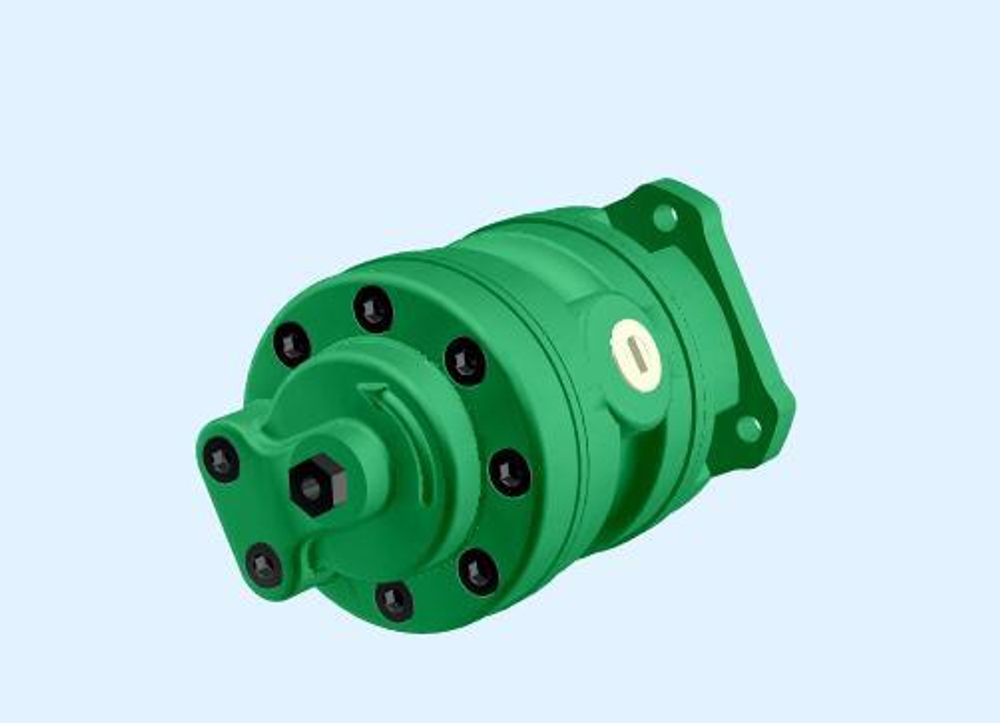

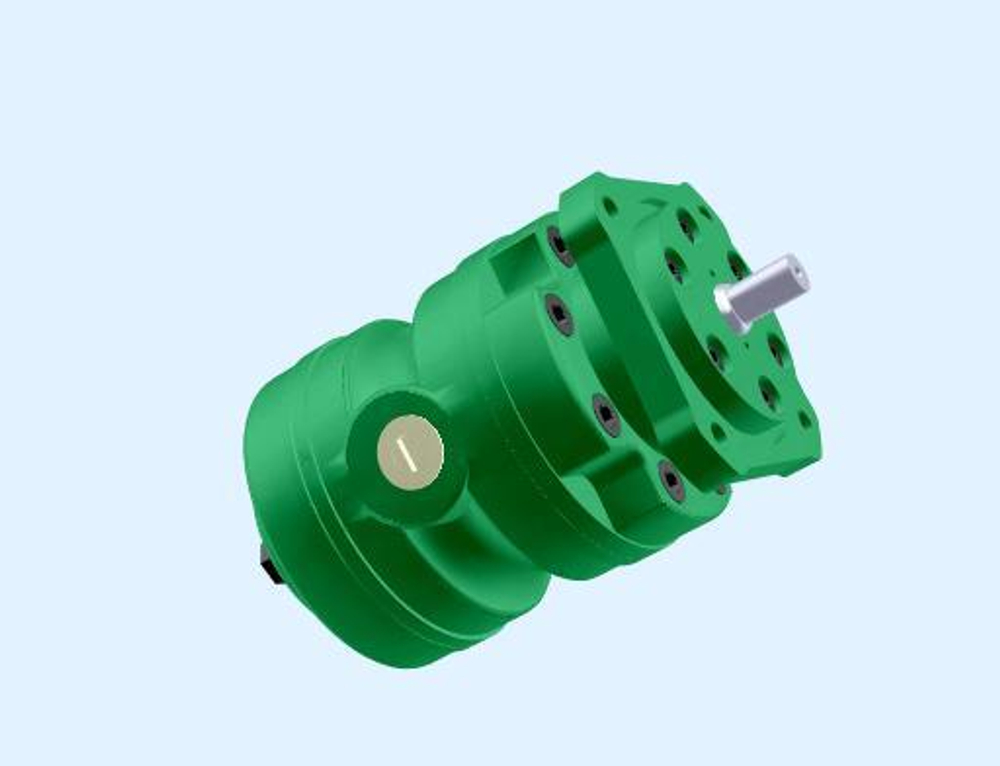

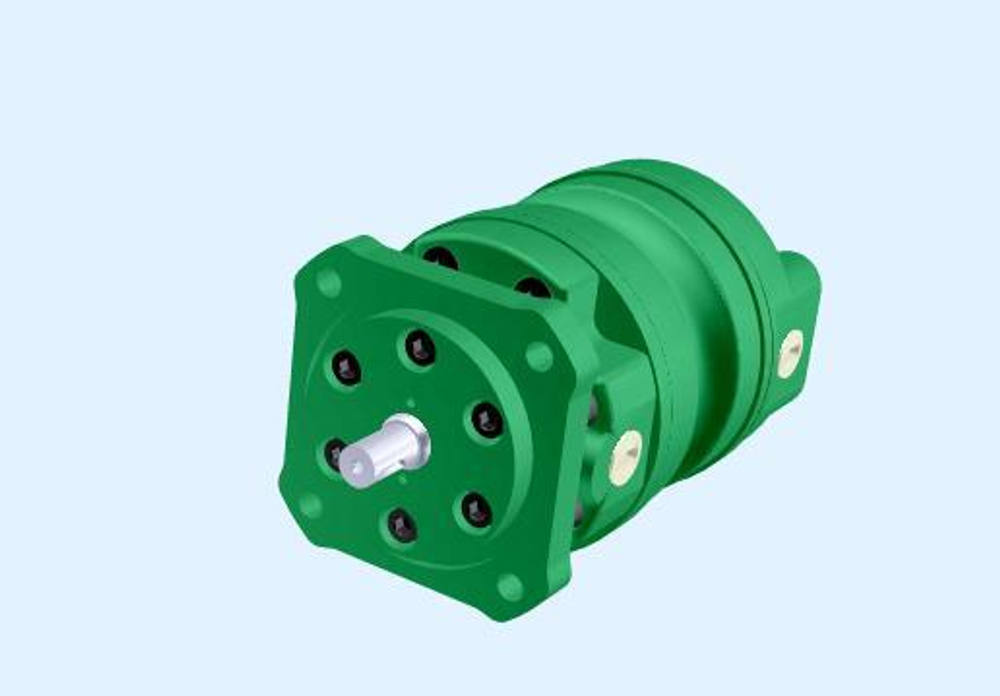

Насос 3БГ12-41 – двухпоточный пластинчатый масляный гидронасос двукратного действия. Применяется для подачи нерегулируемого по величине и постоянного по направлению потока минерального масла в гидроприводы машин, станков и других механизмов двумя независимыми потоками. Производительность первого насоса БГ со стороны привода – 3,3 литров в минуту, второго - 10,5 л/мин, давление – 10 Мпа. Вес – 6,4 кг. Мощность двухпоточного гидравлического насоса равна сумме мощностей 2-х однопоточных. Соответствует ТУ 2.053.1342-78.
Климатическое исполнение лопастного насоса БГ12-4 согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4.
Требования к рабочей жидкости для насоса 3БГ12-41:
- Тонкость фильтрации масла – 25 мкм;
- Класс чистоты – не грубее 12 согласно ГОСТ 17216-71;
- Рекомендуемые марки масел – ИГП, ВНИИ НП-403.
Рекомендации по монтажу и эксплуатации.
Противопоказания и рекомендации по монтажу, установке, настройке из руководства по эксплуатации пластинчатого гидронасоса 3БГ12-41:
- Насос устанавливается в любом положении;
- Для соединения валов привода и гидроузла применяется упругая муфта;
- Радиальное смещение валов – не более 0,1 мм, угловое ≤ 1°;
- Для защиты гидросистемы от перегрузок предохранительный клапан настраивается на давление 10 Мпа;
- Расход клапана не должен быть ниже подачи маслонасоса;
- При подборе трубопроводов и фильтров нужно учитывать максимальную скорость потока масла (1,5 м/с) и абсолютное давление на входе от 0,12 до 0,08 МПа;
- Шланги не должны иметь резких перегибов, должны быть очищены от механических загрязнений, в местах соединения иметь герметичное уплотнение;
- Концы трубопроводов не должны доходить до дна маслобака на 3 диаметра трубы;
- Концы труб обрезаются под углом 45°;
- Расстояние между маслопроводами не должно быть меньше 250 мм;
- Объем жидкости в баке должен быть не менее двухминутной подачи насоса (21 л);
- Сухой ход недопустим, перед запуском гидравлический насос заполняется маслом.
