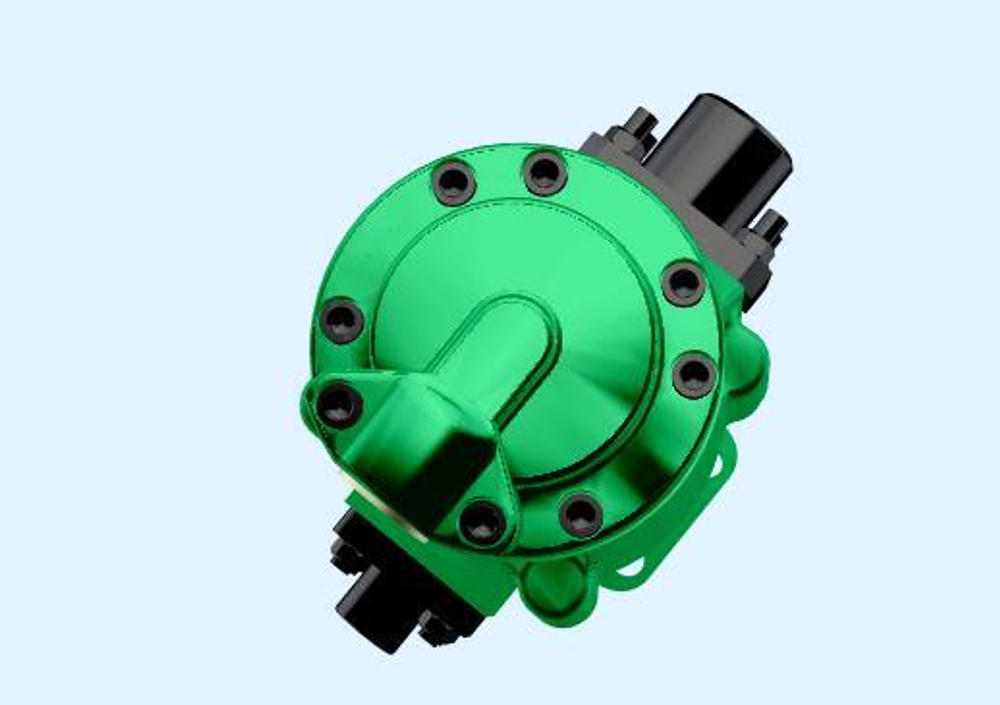

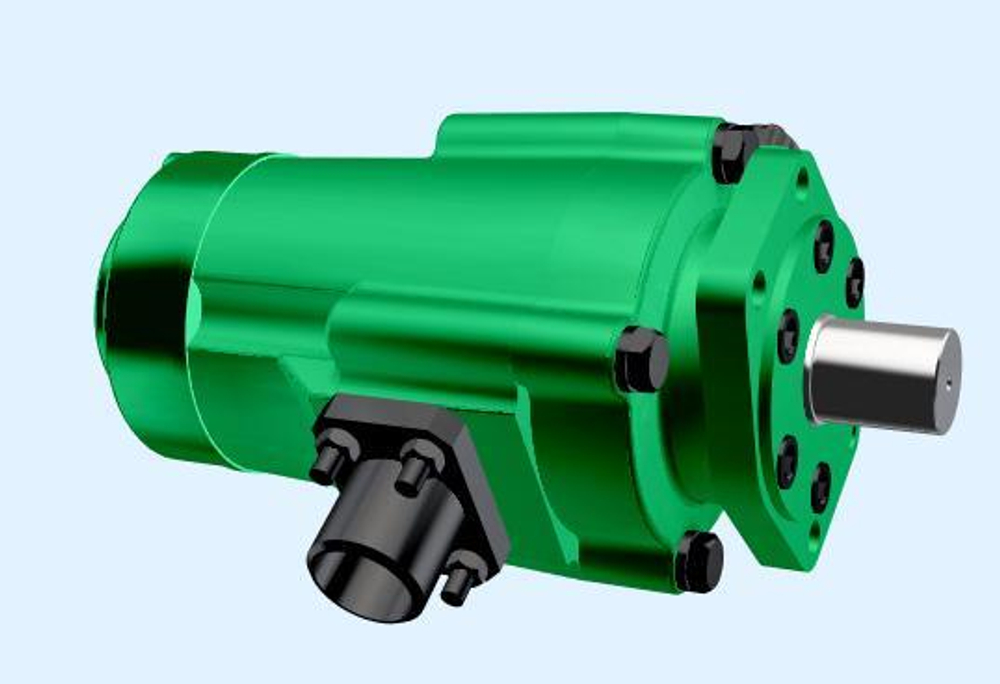

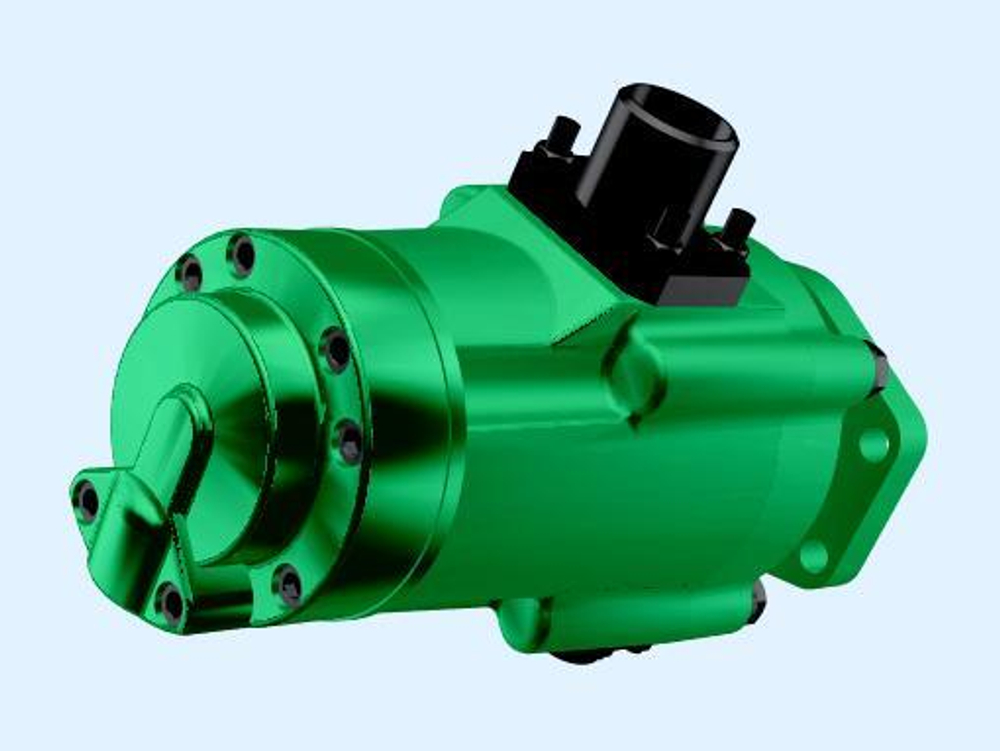

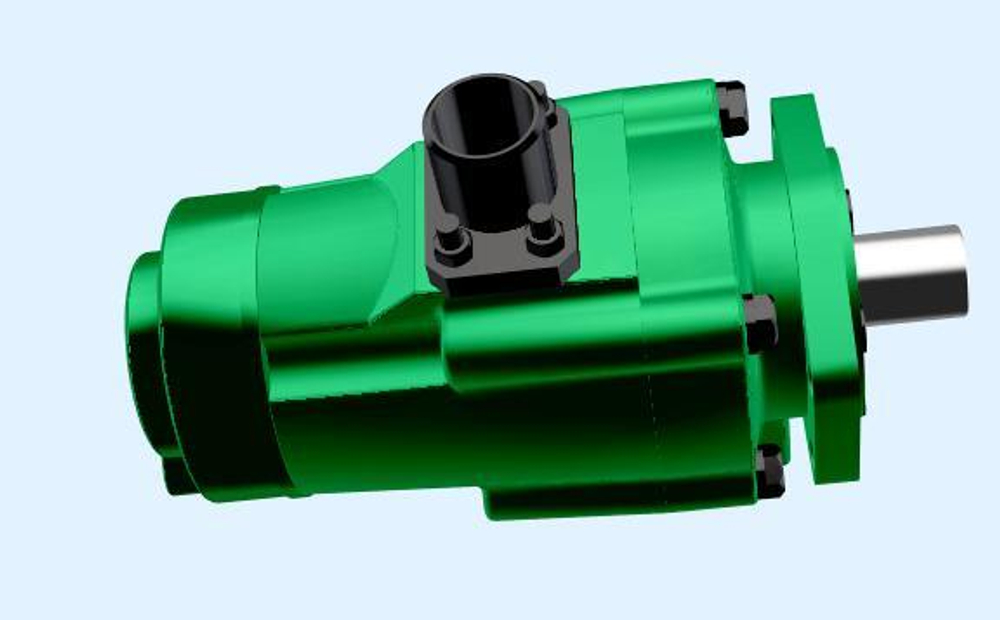

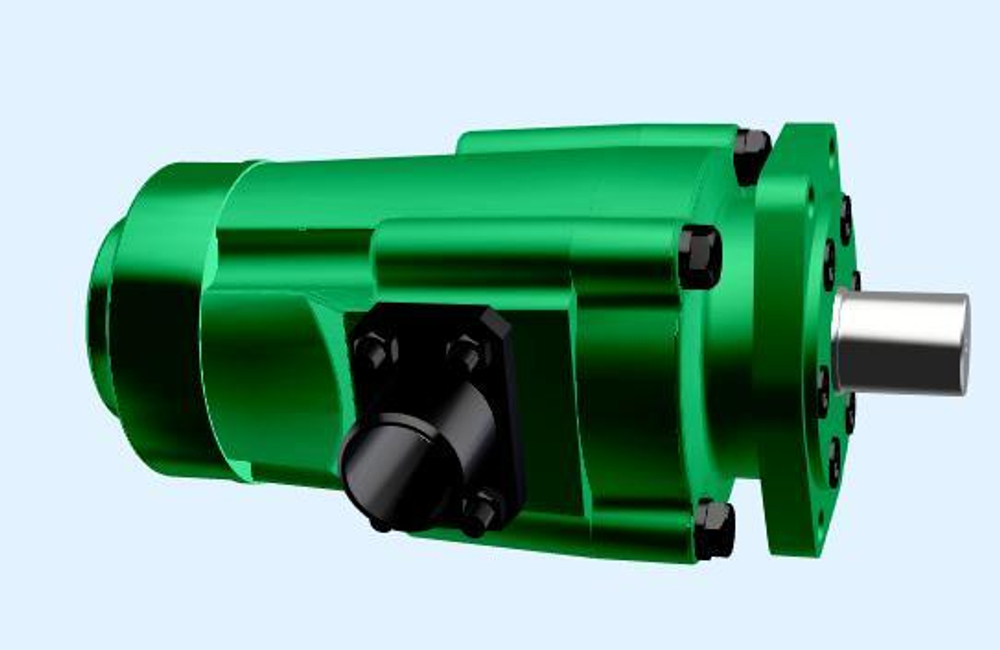

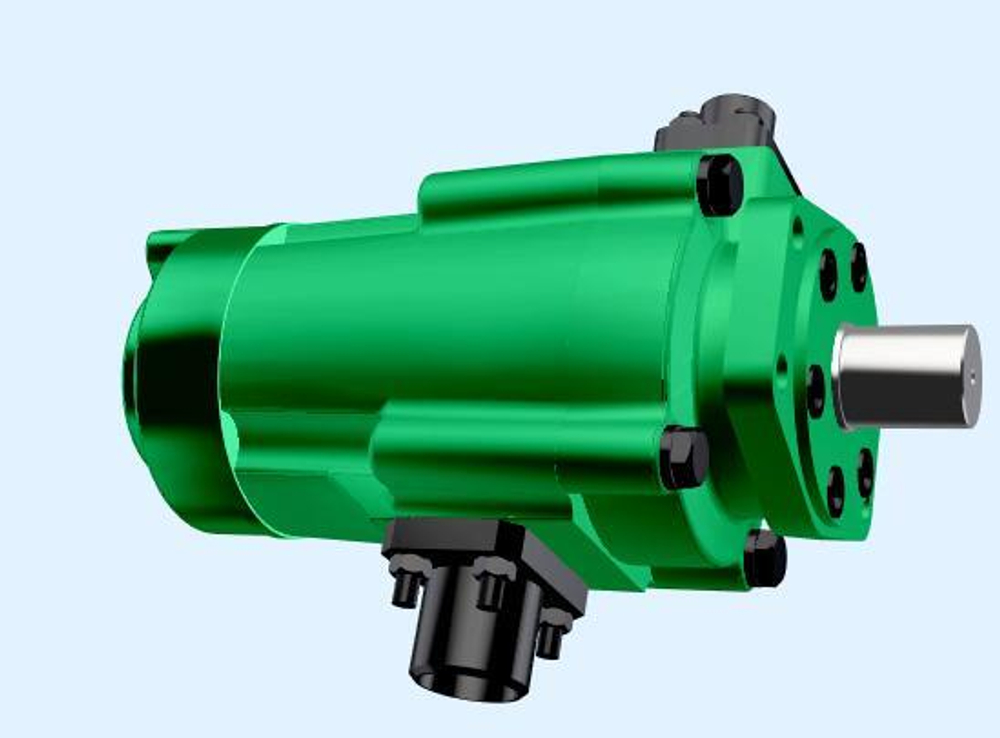

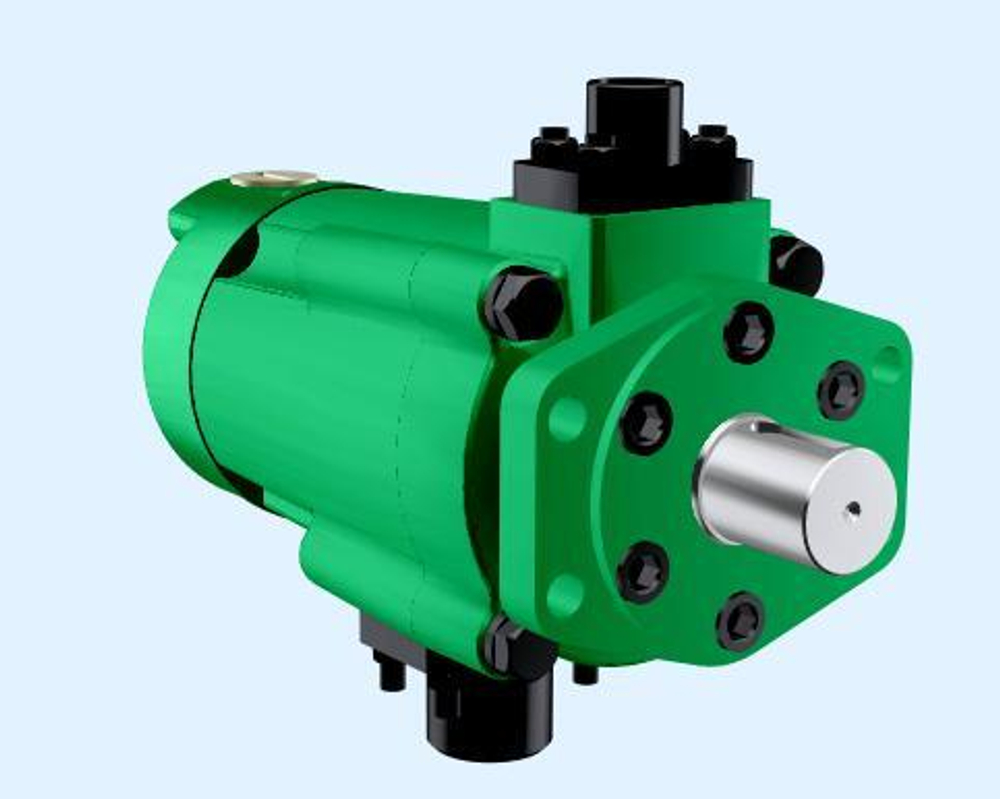

Насос 100Г12-26АМ – пластинчатый гидравлический насос. Двухпоточный импульсный гидронасос габарита 3+2 с нерегулируемым по направлению и величине потоком рабочей жидкости. Номинальное давление на выходе 6,3 Мпа, производительность со стороны привода - 204,2 л/мин л/мин, со стороны противоположной приводу - 110,4 л/мин. Применяется для подачи минерального масла в гидросистемы промышленного оборудования (станки, машины, механизмы) двумя независимыми потоками.
Климатическое исполнение лопастного насоса согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4.
Требования к рабочей жидкости для пластинчатого насоса 100Г12-26АМ:
- Тонкость фильтрации не грубее 25 мкм;
- Чистота не грубее 12 класса по ГОСТ 17216-71;
- Критерий замены масла – изменение вязкости более 20 %, появление примесей и абразива;
- Двухпоточный насос - тандем 2-х однопоточных, с одним общим всасывающим и двумя нагнетательными отверстиями.
Установка и эксплуатация
Инструкции и рекомендации по монтажу и техобслуживанию из руководства по эксплуатации насоса 100Г12-26АМ:
- Устанавливается горизонтально и вертикально над уровнем масла или погружается в него;
- Вал привода и маслонасоса соединяется эластичной муфтой с максимальным радиальным смещением 0,1 мм и углом перекоса не более 1 °;
- Необходима установка предохранительно клапана на давление не более 70 кг/см² и пропускную способность не меньше, чем у электронасоса;
- Шланги подбираются максимально короткими, без перегибов, чтобы масло не сливалось из насоса после его остановки;
- Рекомендуемый внутренний диаметр всасывающего трубопровода – не менее 20 мм;
- Соединение трубопровода к 100Г12-26АМ надежно уплотняется, исключая подсос воздуха;
- Оба трубопровода должны быть максимально погружены в маслобак, но не доходить до его дна;
- Перед запуском в гидронасос заливается масло, сухой ход выводит его из строя за несколько секунд!;
- Первая замена масла в баке осуществляется после 2 месяцев работы, последующие – не реже 1 раза в полгода.
