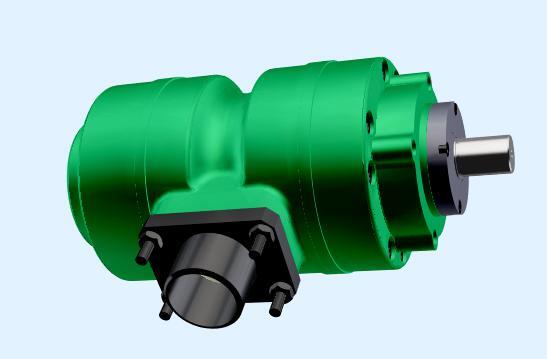

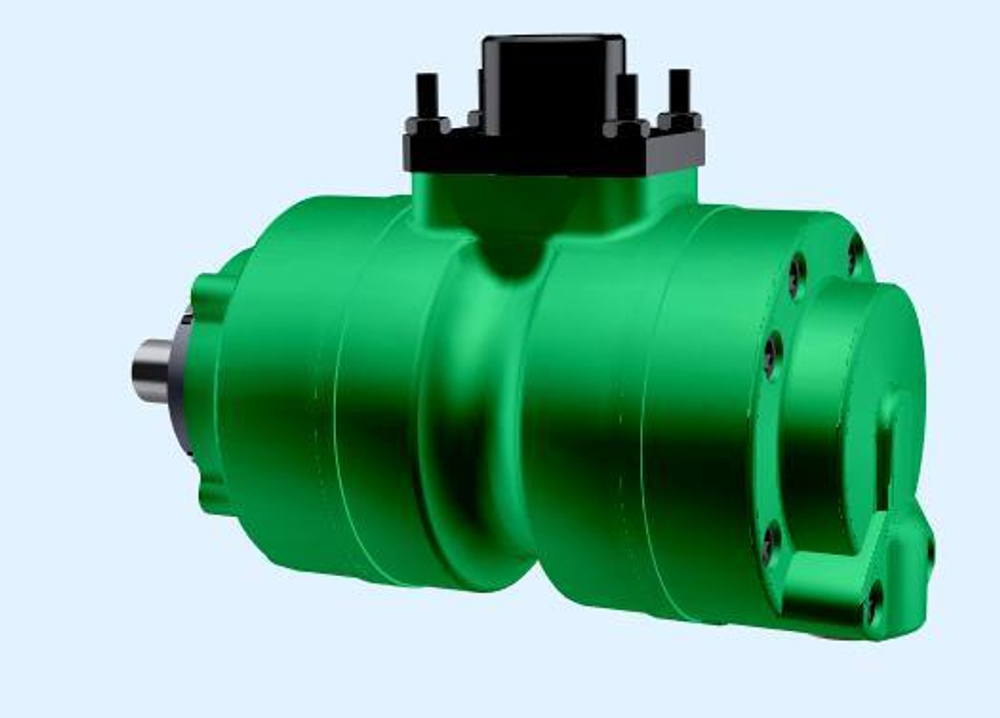

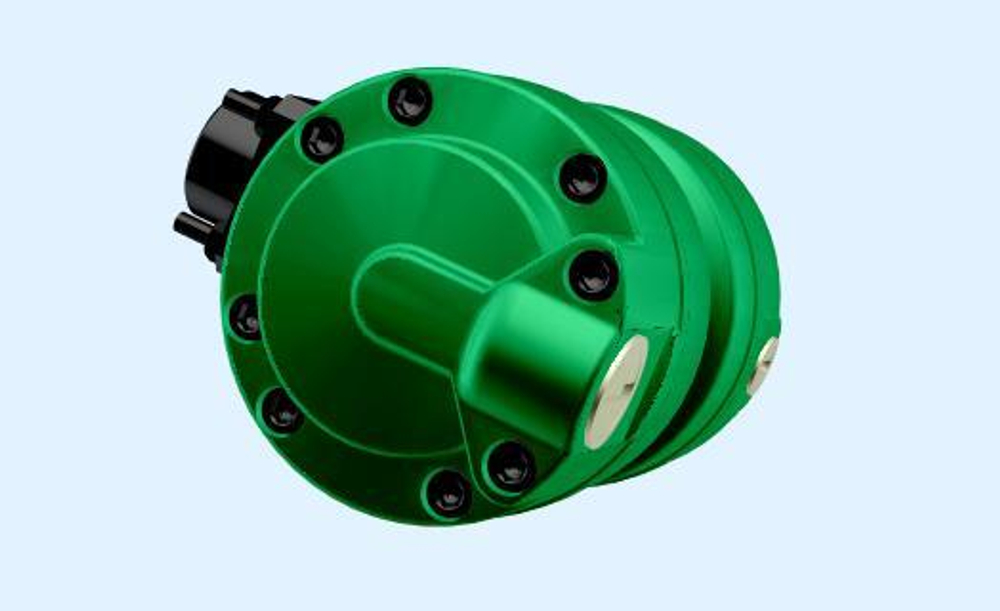

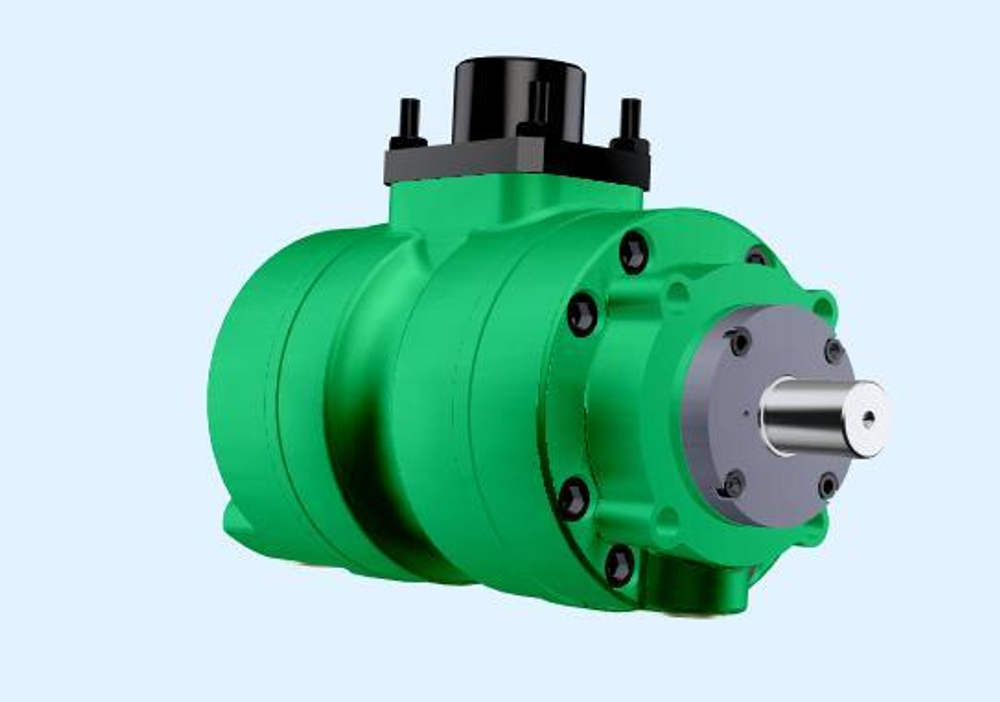

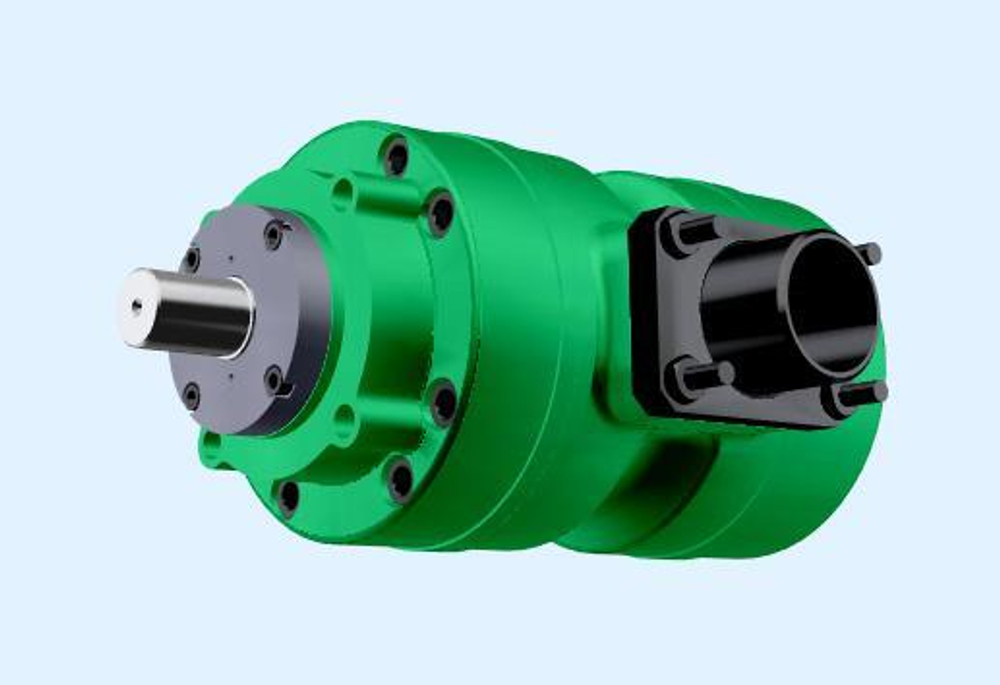

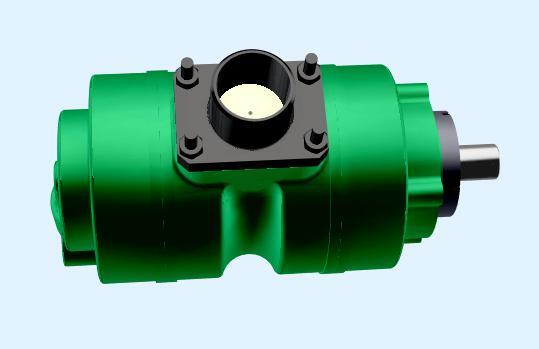

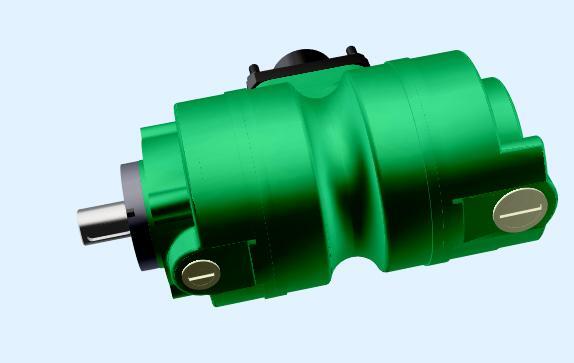

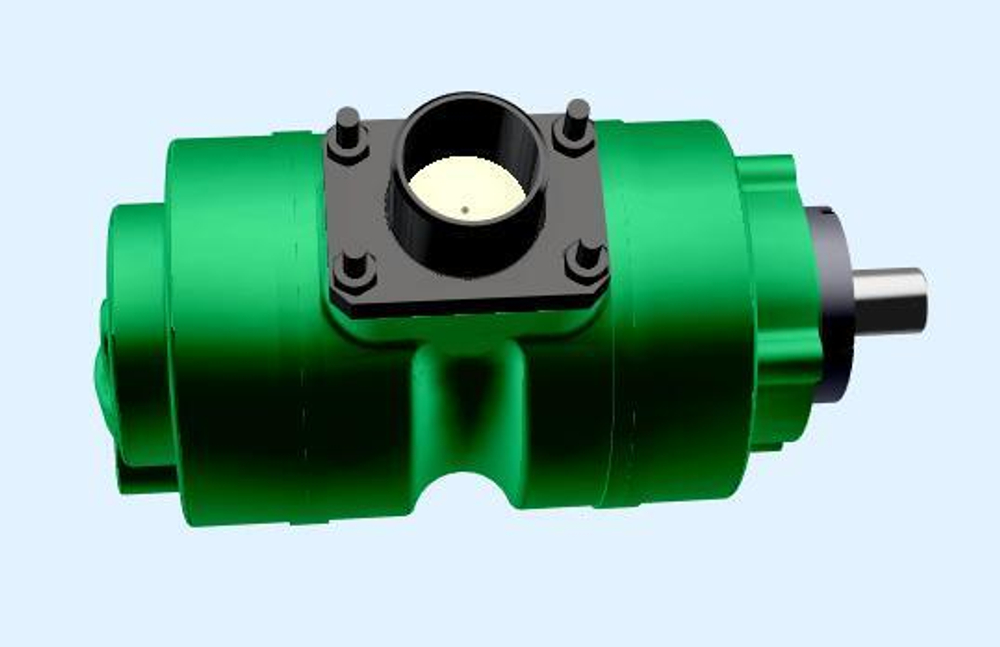

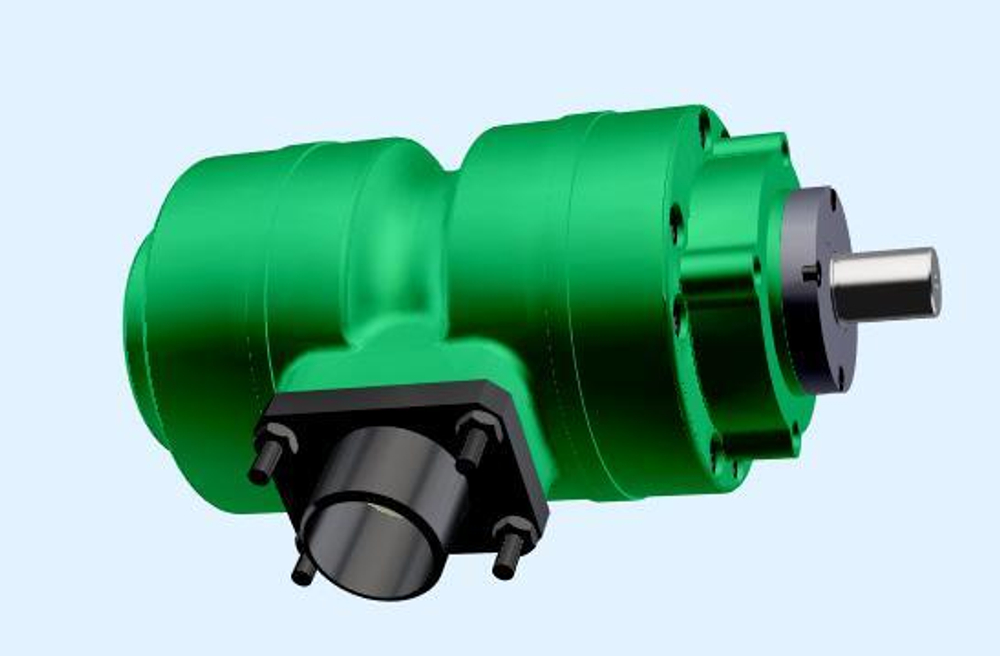

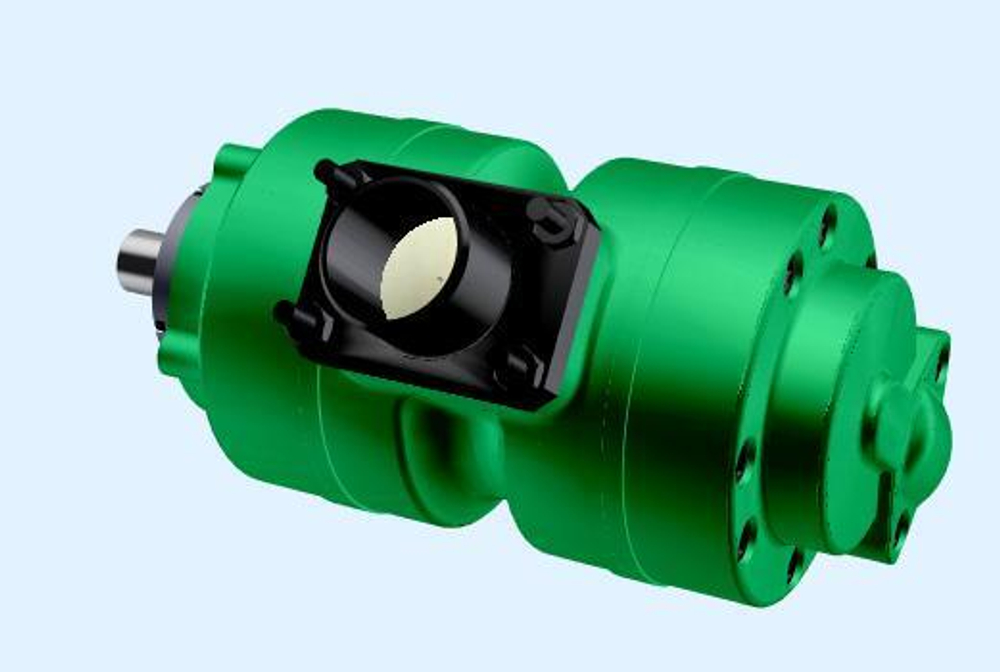

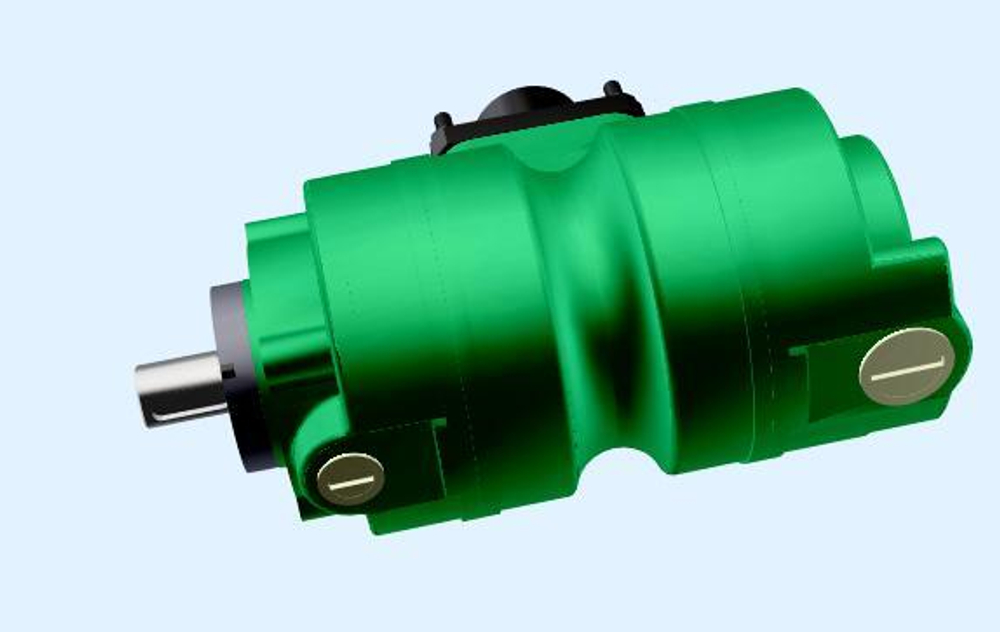

Насос 100БГ12-25АМ – двухпоточный пластинчатый гидравлический насос габарита 2+2. Нерегулируемый гидронасос двукратного действия подает постоянный по направлению поток минерального масла в гидросистемы промышленных машин, прессов и станков. Производительность первого лопастного насоса (со стороны противоположнойтприводу) – 56 литров в минуту; подача второго насоса (со стороны привода) - 73,9 л/мин. Давление – 12,5 Мпа. Вес – 46 кг.
Климатическое исполнение лопастного насоса согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4.
Технические особенности двухпоточного насоса 100БГ12-25АМ:
- 1 оборот ротора равен 2-м тактам всасывания и нагнетания всасывание происходит через одно общее отверстие, нагнетает 2-мя независимыми потоками из двух отверстий;
- Тонкость фильтрации масла – 25 мкм;
- Класс чистоты – не грубее 12 согласно ГОСТ 17216-71;
- Рекомендуемые марки масел – ТП-22, Т22, ВНИИ НП-403
Инструкция по установке и эксплуатации
Противопоказания и рекомендации по установке и монтажу, подключению и настройке из руководства по эксплуатации пластинчатого насоса 100БГ12-25АМ:
- Положение установки – горизонтальное, вертикальное, наклонное;
- Может находиться выше уровня масла или погружается в него;
- Вал привода и гидронасоса соединяются упругой (эластичной) муфтой;
- Допустимая радиальная несоосность валов – не более 0,1 мм, угловая ≤ 1°;
- Для защиты гидросистемы от перегрузок предохранительный клапан настраивается на давление не более 140 кгс/см²
- Пропускная способность клапана не ниже подачи маслонасоса;
- Шланги не должны иметь резких перегибов, должны быть очищены от механических загрязнений, в местах соединения иметь герметичное уплотнение;
- Первая замена масла в баке производится через 2 месяца с начала эксплуатации, следующие – 1 раз в полгода;
- Сухой ход недопустим, перед запуском гидравлический насос заполняется маслом
