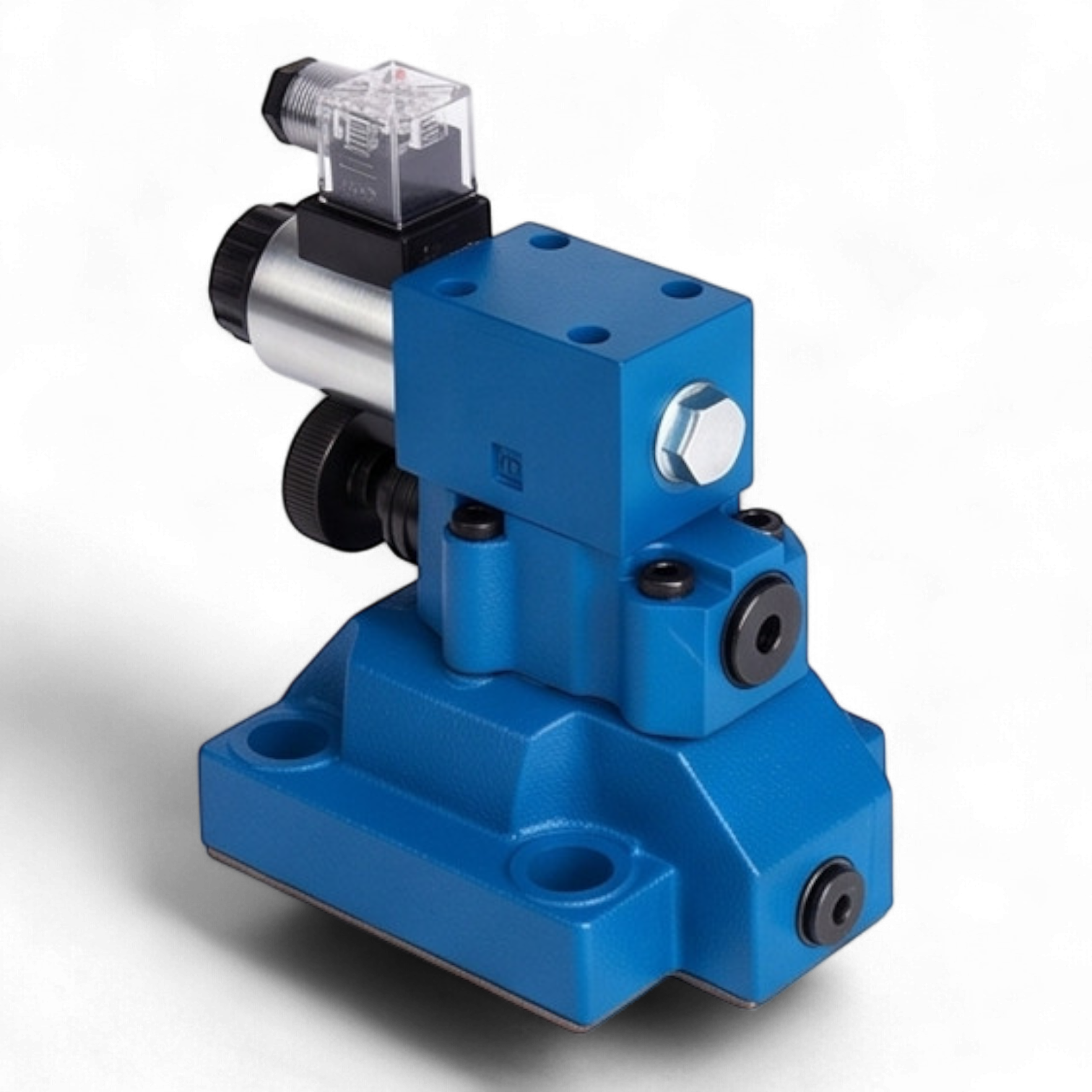

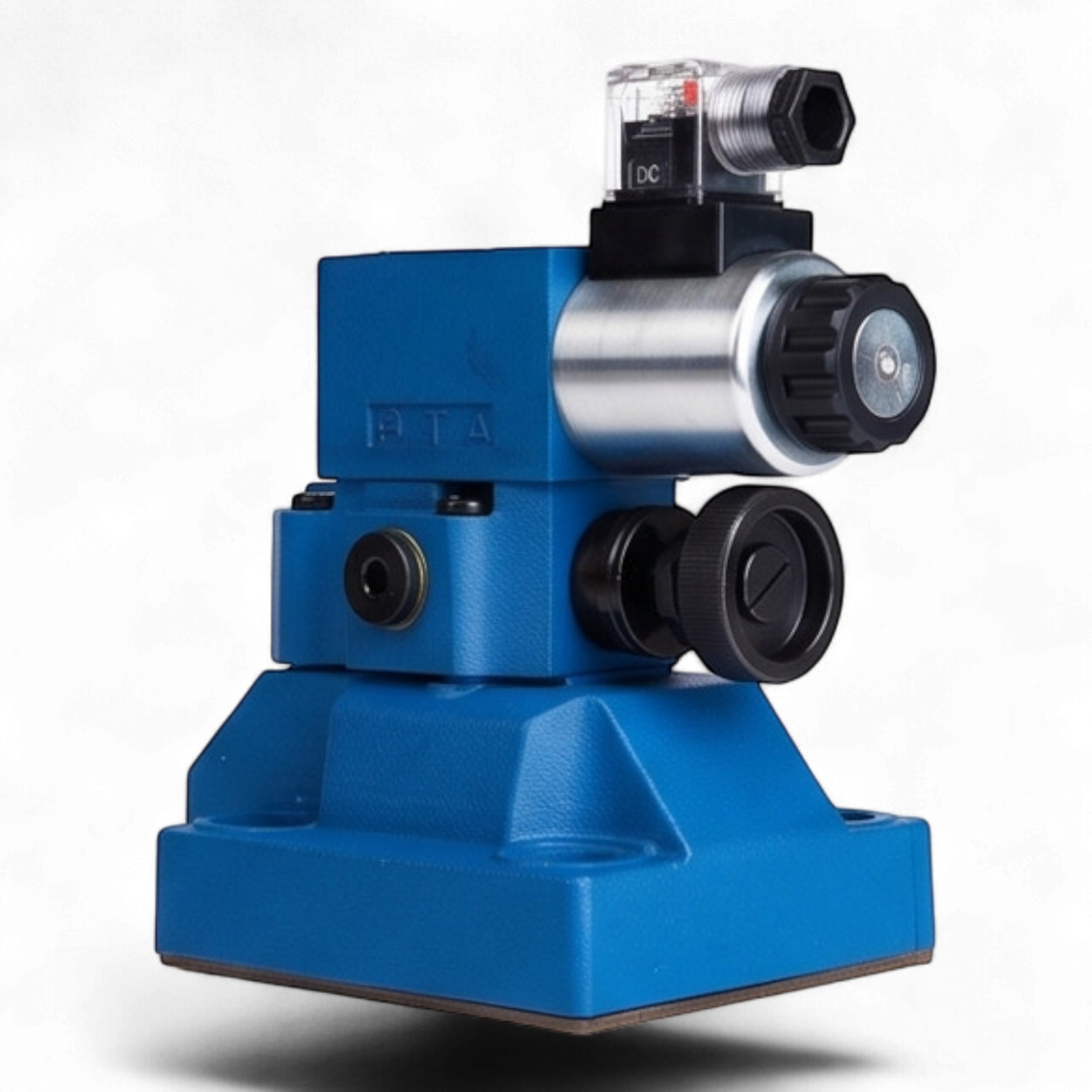

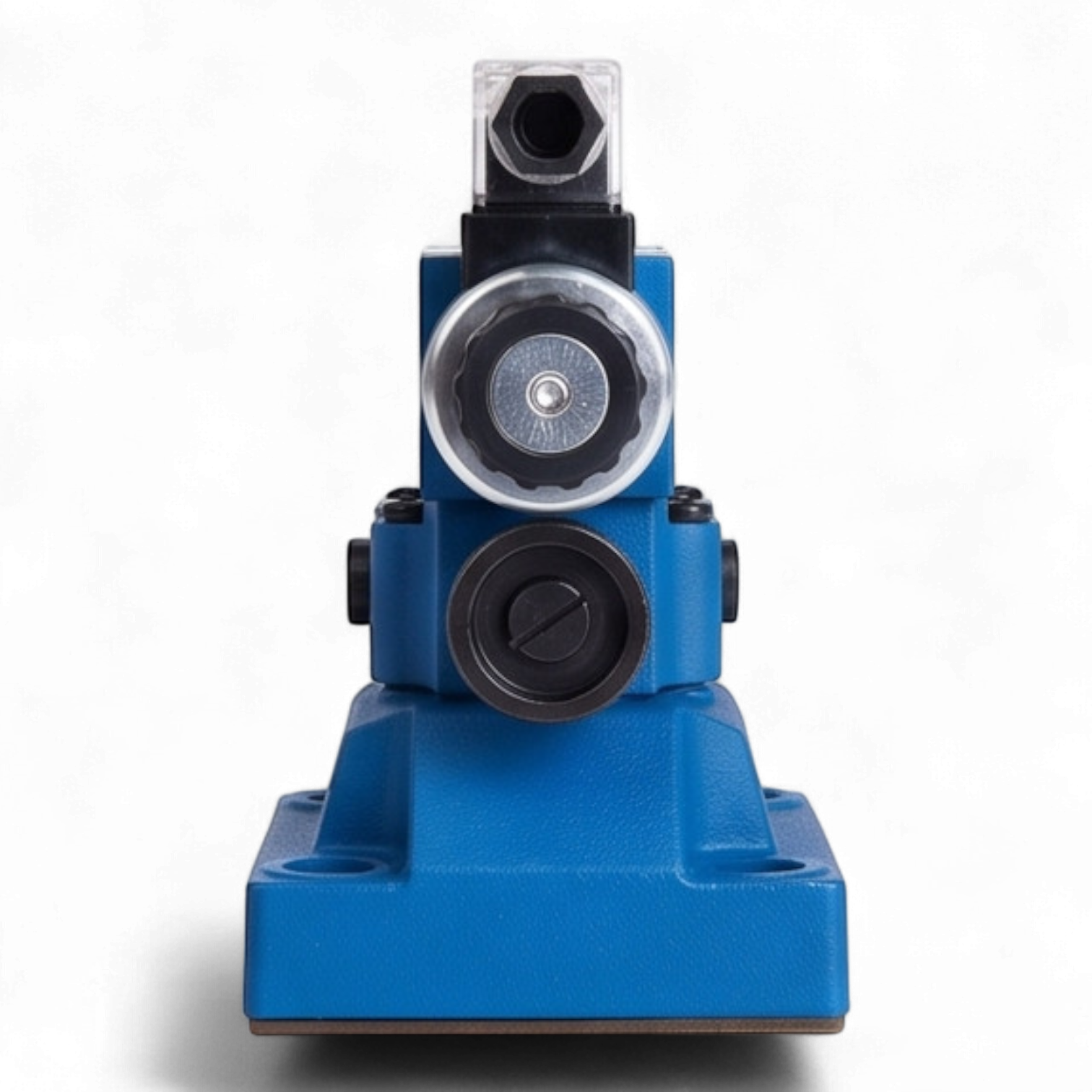

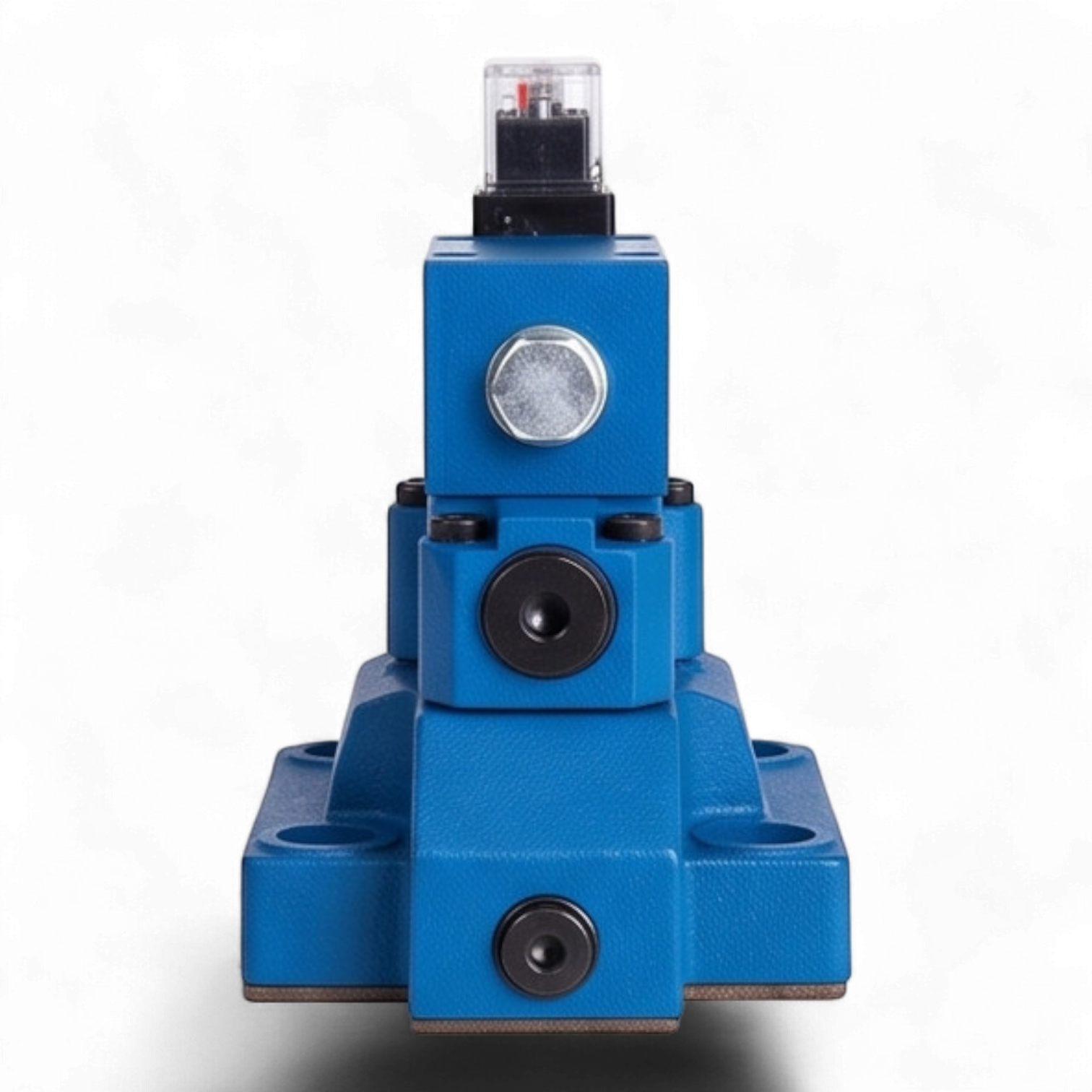

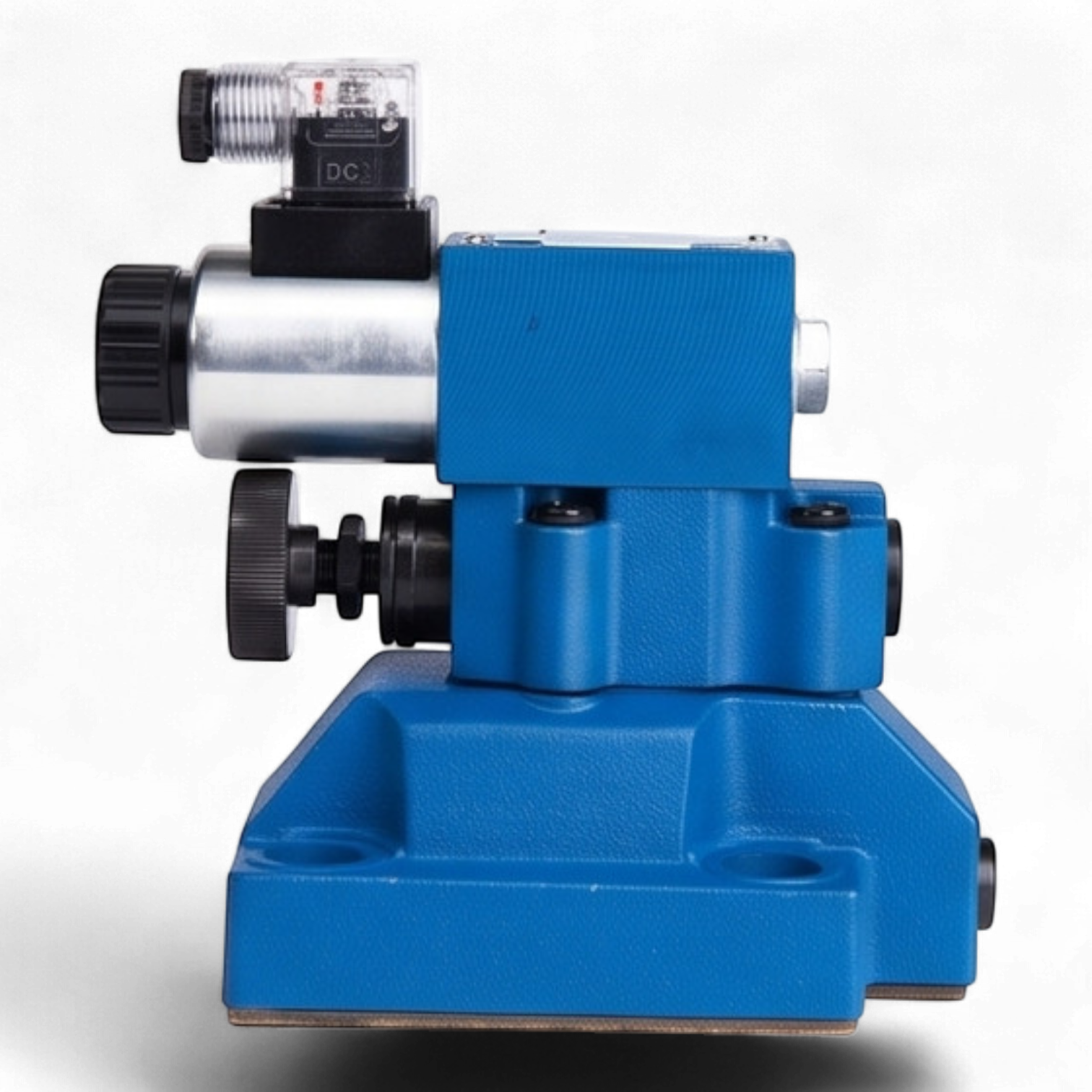

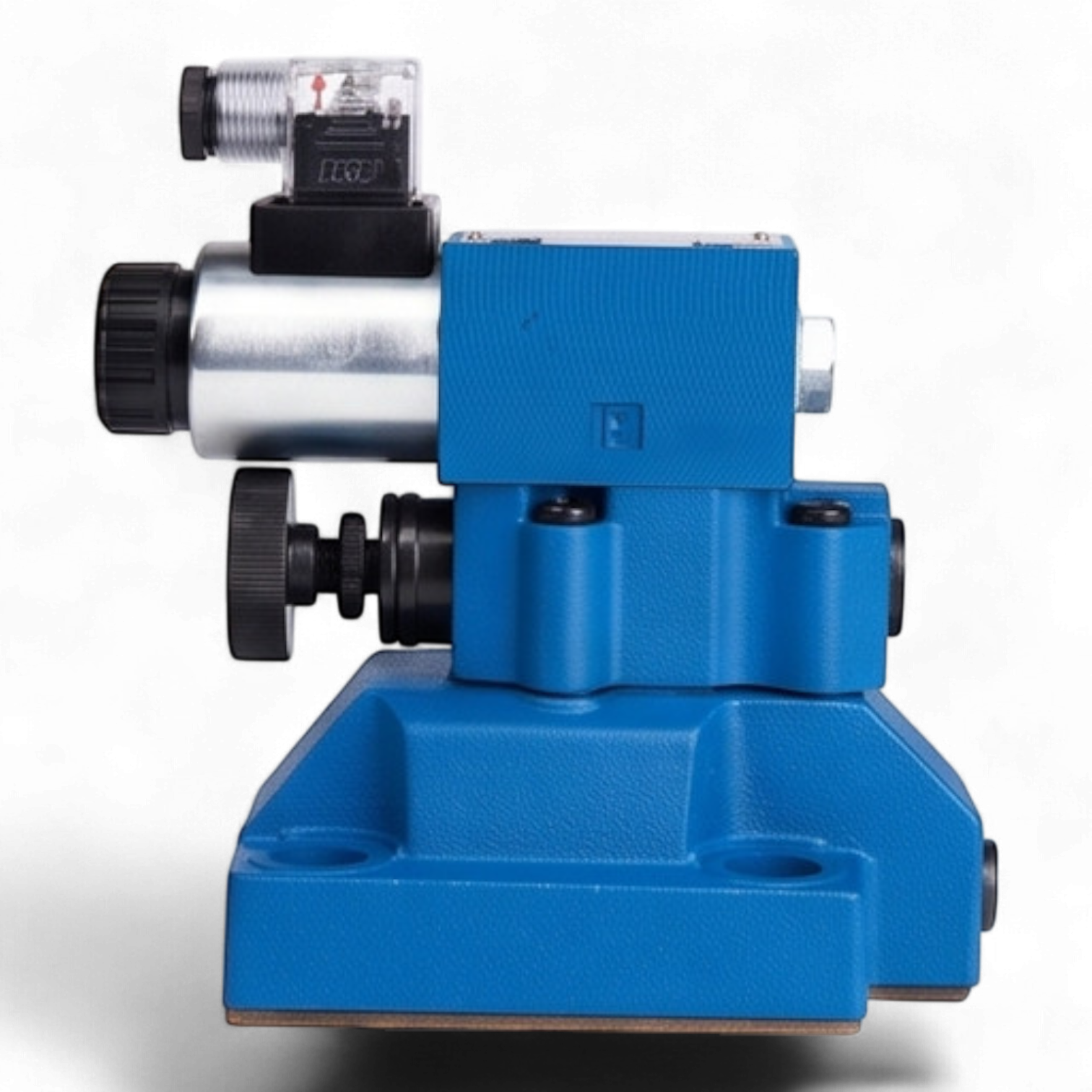

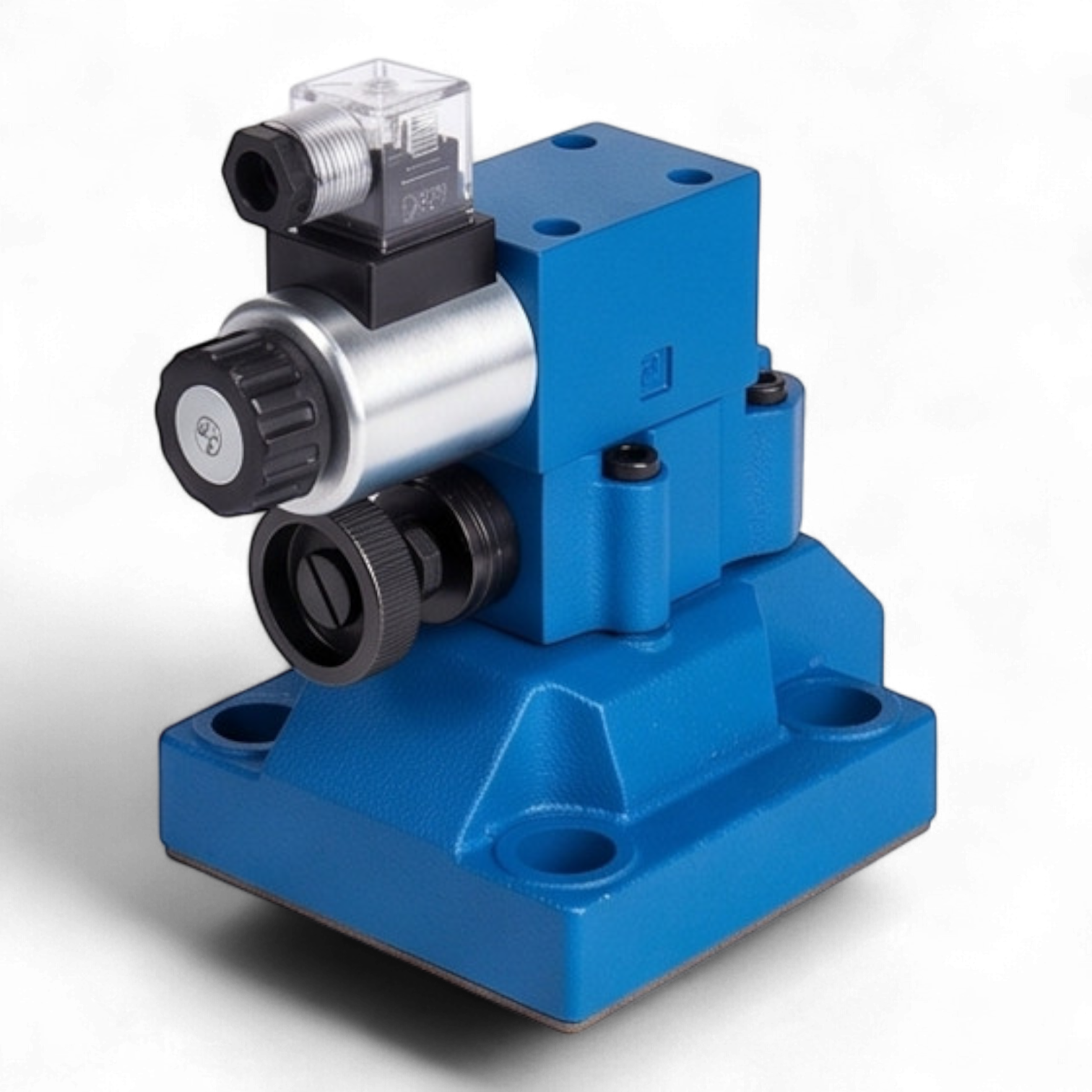

Гидроклапан предохранительный МКПВ-32/3С4Р3.24 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления в гидравлических системах станков и прессового оборудования, защиты от превышения номинальных значений давления и дистанционной разгрузки системы.
Техническое описание конструкции и принципа работы
Устройство состоит из основного клапана (логического элемента) и вспомогательного пилота управления с электромагнитным приводом. Стыковое исполнение обеспечивает герметичность соединения с монтажной плитой без использования дополнительных трубопроводов. Встроенный электромагнитный распределитель (напряжение 24В DC) позволяет реализовать функцию разгрузки гидросистемы по внешнему электрическому сигналу.
Корпус изделия выполнен из высокопрочного чугуна, обеспечивающего жесткость конструкции при рабочих давлениях до 32 МПа. Прецизионное исполнение запорно-регулирующих элементов гарантирует минимальные утечки и высокую стабильность поддержания настроенного давления при изменении расхода рабочей жидкости.
Основные технические параметры
- Условный проход (Dу): 32 мм
- Номинальное давление на входе: 32 МПа (320 бар)
- Диапазон регулирования давления: 2-35 МПа (в зависимости от исполнения пружины)
- Номинальный расход жидкости: до 400 л/мин
- Тип управления разгрузкой: электромагнитное, 24 В постоянного тока (DC)
- Тип монтажа: стыковой (присоединительные отверстия по ГОСТ 26890)
- Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 400 мм²/с
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216
- Температурный диапазон эксплуатации: от -20°C до +70°C
- Масса изделия: 12.5 кг
Эксплуатационные преимущества
Конструкция МКПВ-32/3С4Р3.24 обеспечивает высокую динамическую устойчивость и отсутствие автоколебаний при резких изменениях нагрузки. Наличие демпфирующих полостей в основном каскаде снижает уровень гидравлического шума и предотвращает гидроудары при срабатывании клапана. Стыковой монтаж существенно упрощает регламентное обслуживание и замену узла без демонтажа гидравлических линий.
