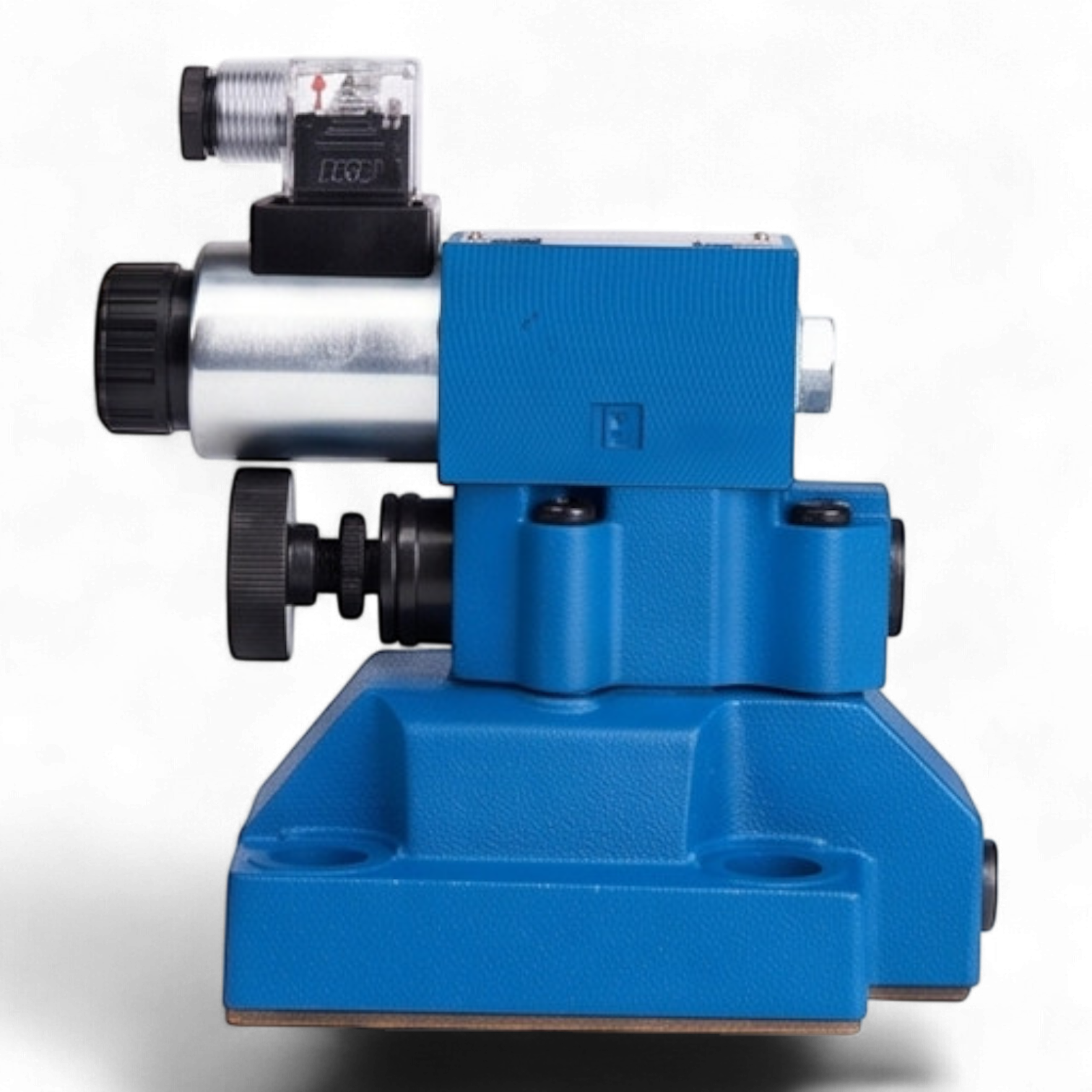

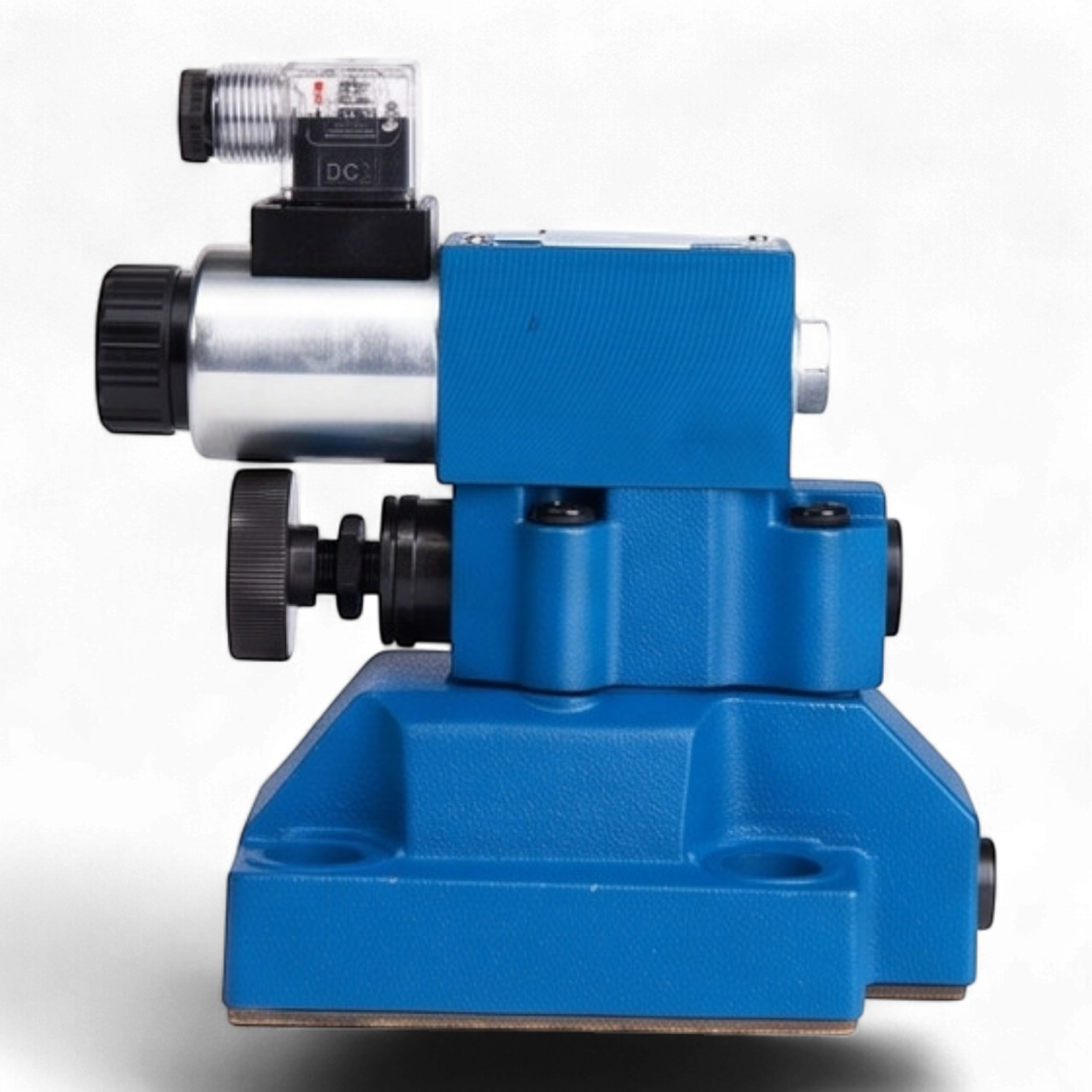

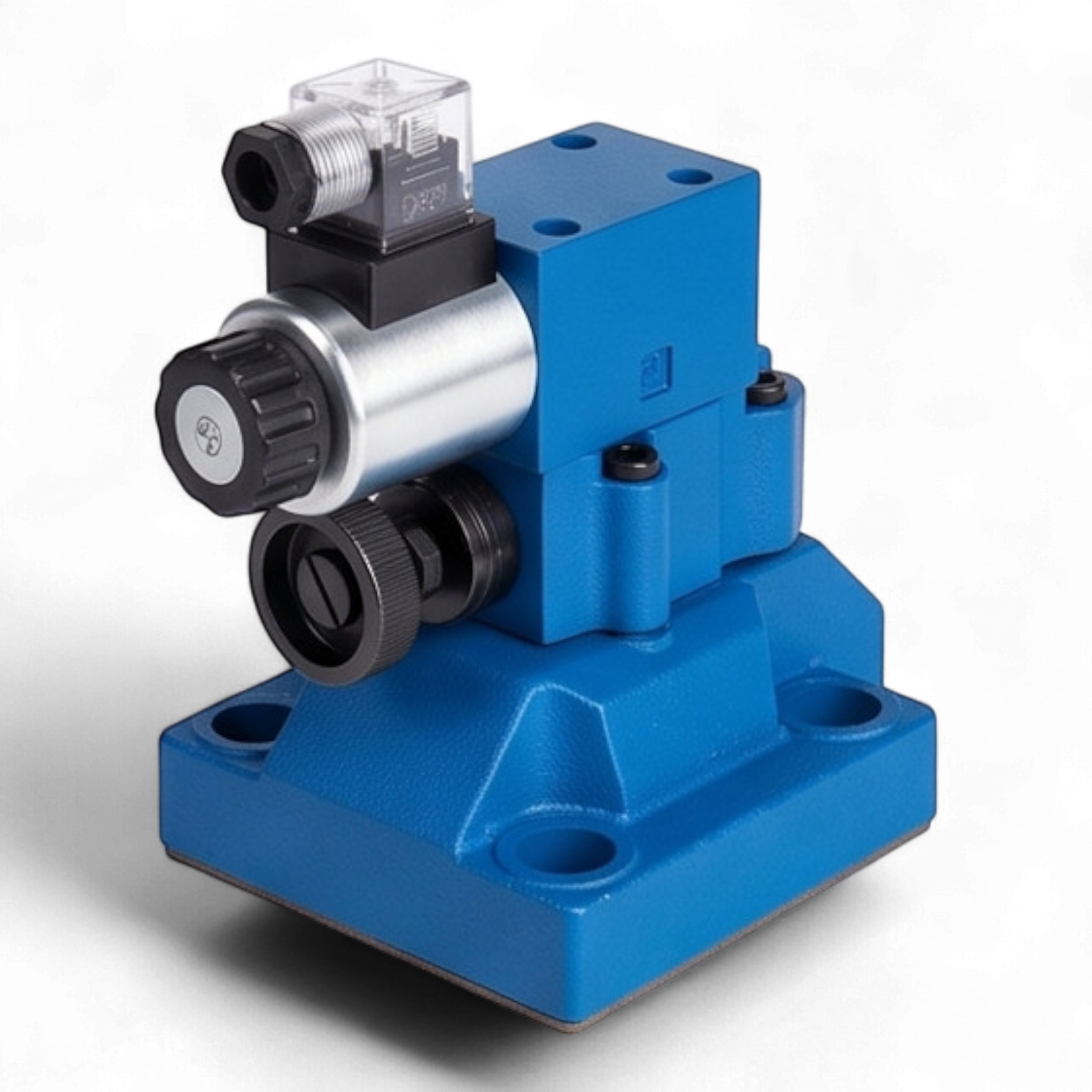

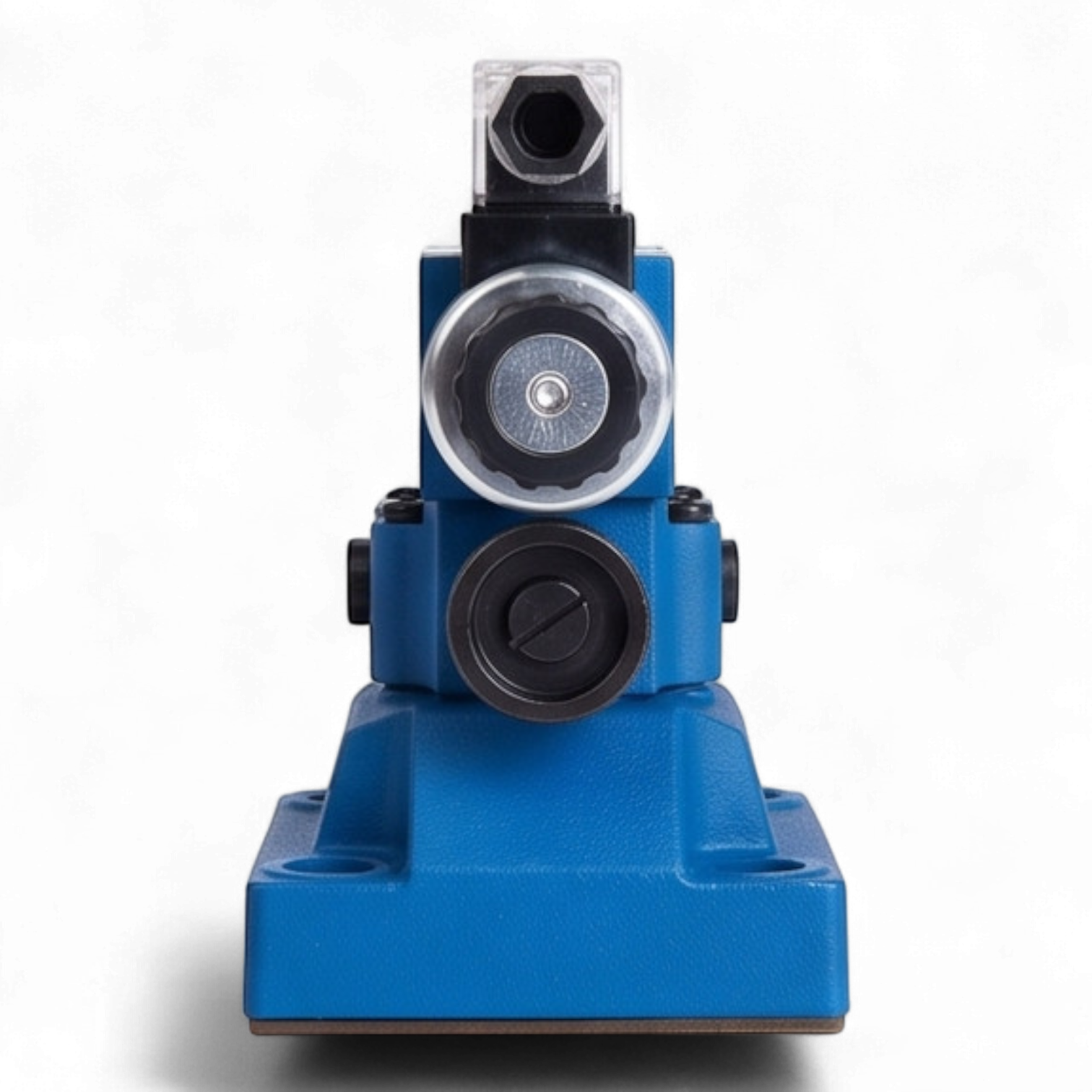

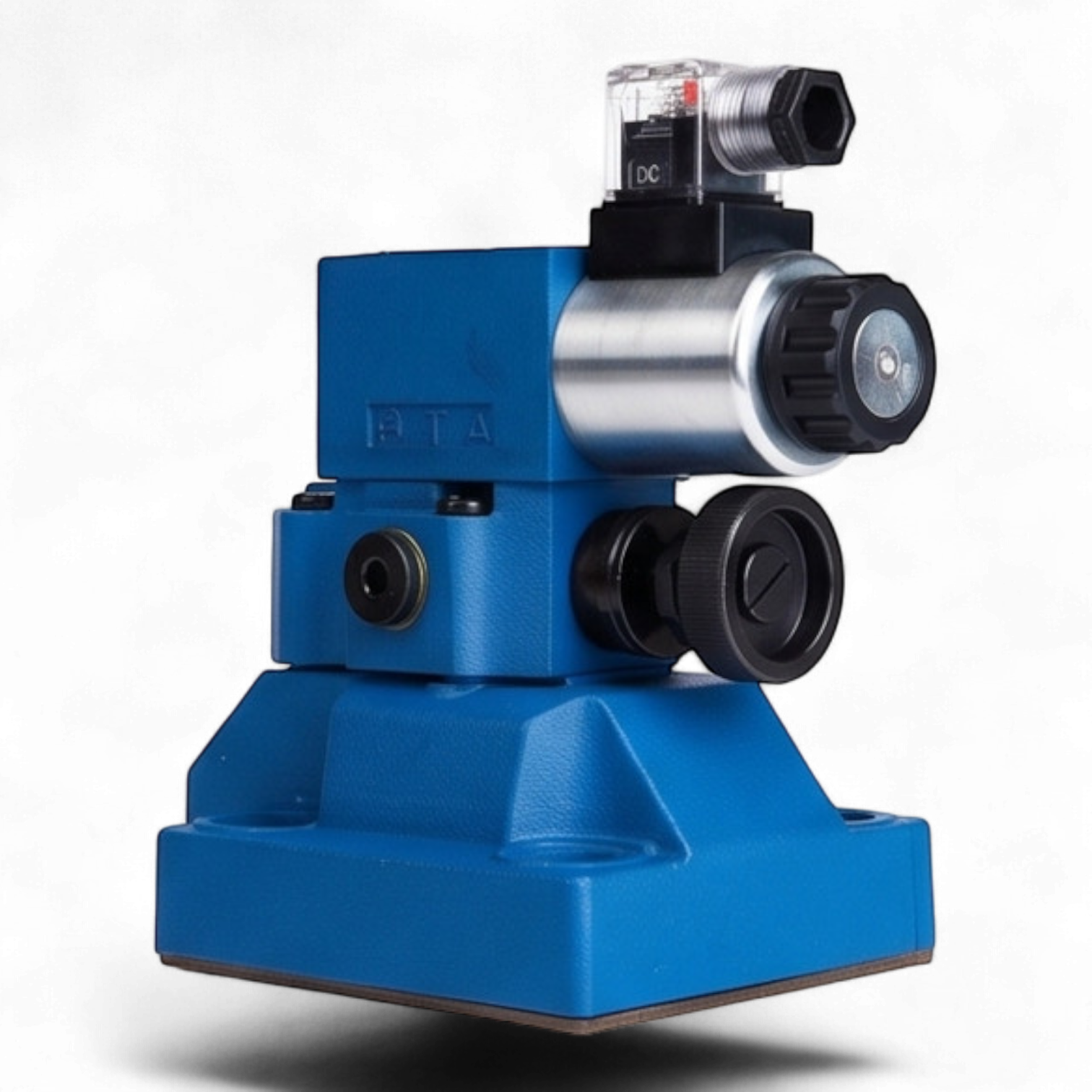

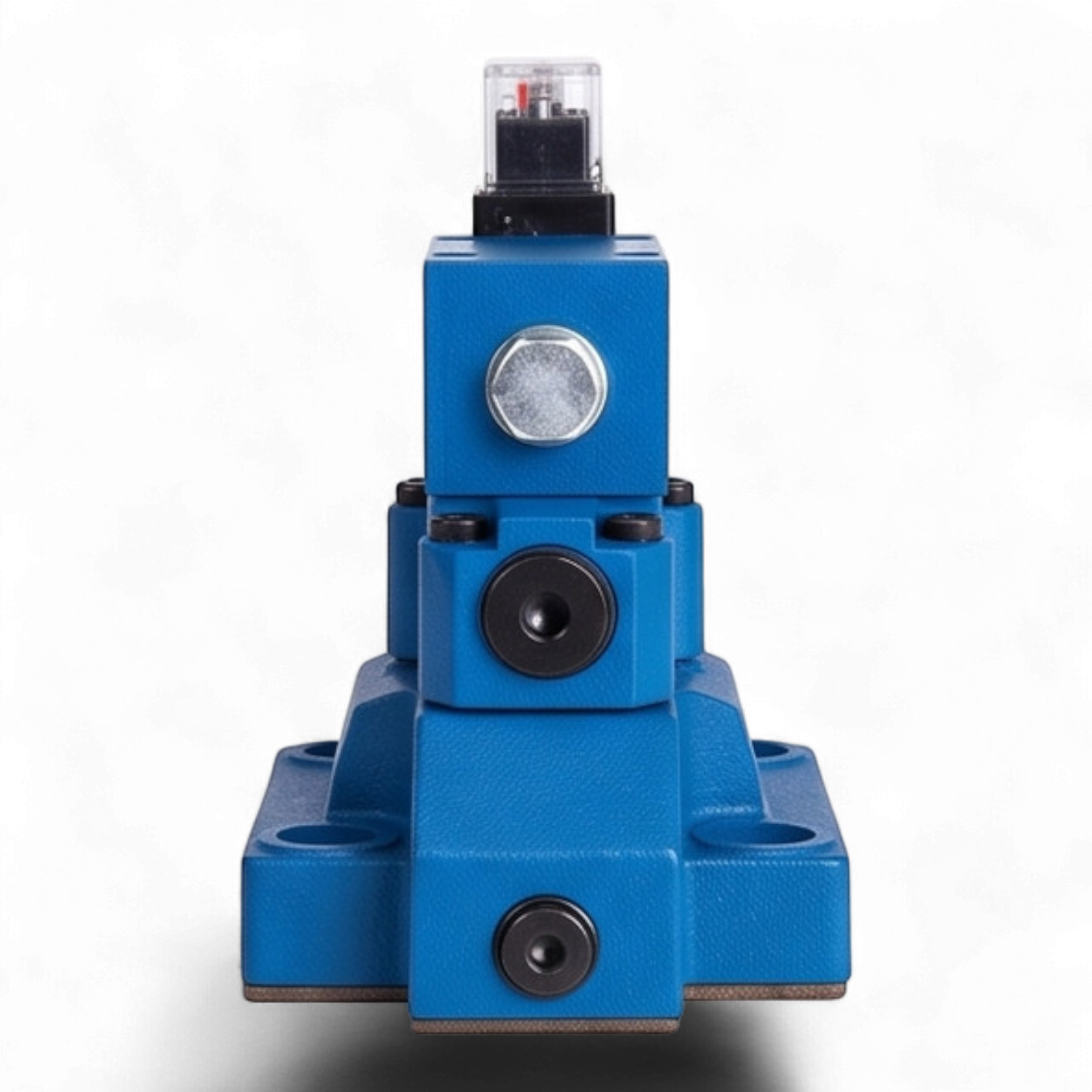

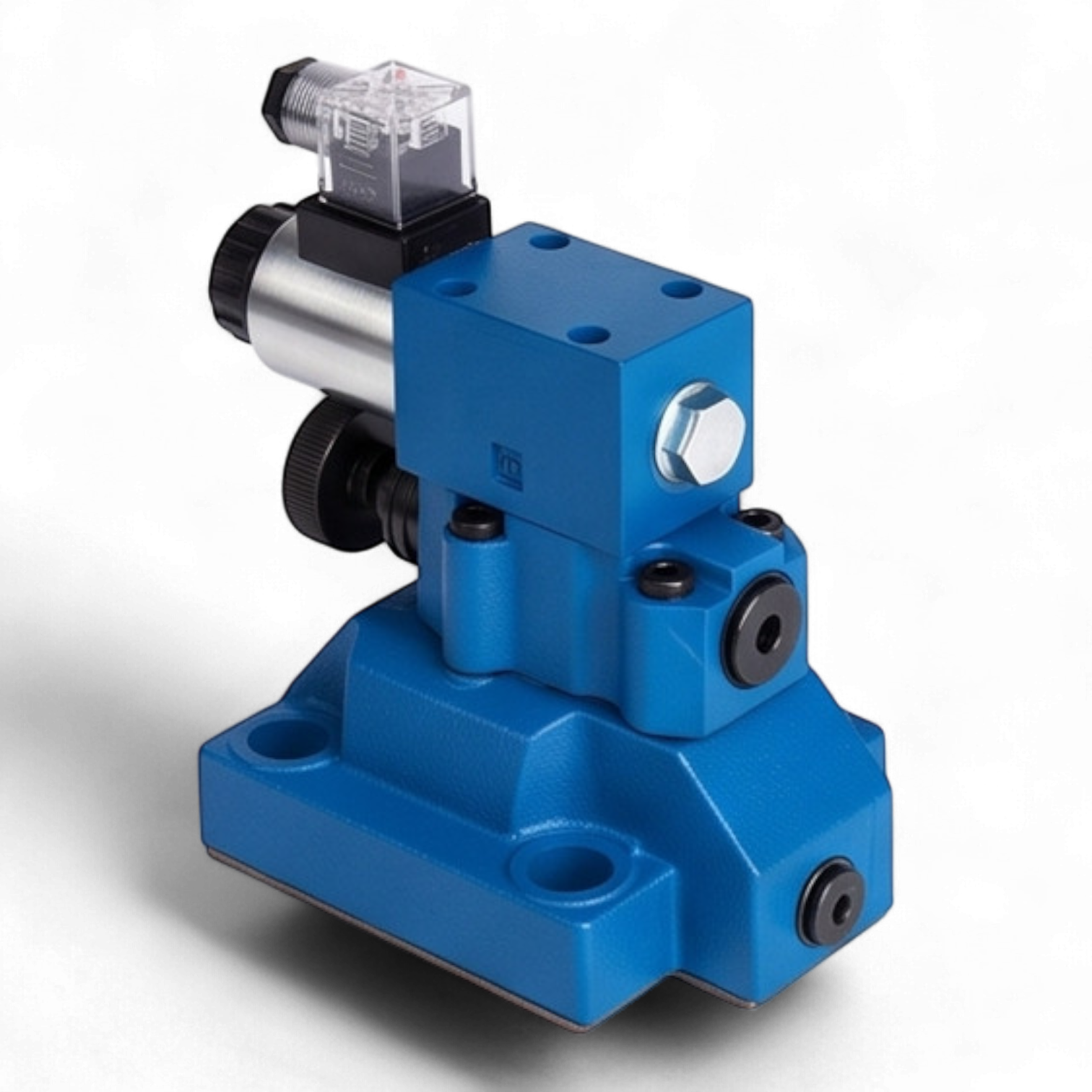

Гидроклапан предохранительный МКПВ-32/3С4Р3.220 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления, предохранения гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы через электромагнитное управление.
Конструктивно устройство состоит из основного клапана, управляющего каскада и электромагнитного пилота. Стыковое исполнение обеспечивает герметичность соединения с монтажной плитой и минимизирует гидравлические потери. Модификация оснащена электромагнитом переменного тока (220В), что позволяет интегрировать клапан в автоматизированные циклы управления промышленным оборудованием.
Технические параметры и эксплуатационные характеристики
- Функциональное назначение: Предохранение системы от перегрузок и дистанционная разгрузка.
- Условный проход (Ду): 32 мм.
- Номинальное давление нагнетания: 32 МПа (максимальное до 35 МПа).
- Диапазон регулирования давления: 2-32 МПа (в зависимости от настройки пружины).
- Тип управления разгрузкой: Электромагнитное (нормально-закрытое/открытое в зависимости от схемы).
- Параметры электропитания: 220В AC, частота 50 Гц.
- Пропускная способность: До 400 л/мин.
- Тип монтажа: Стыковой, согласно ГОСТ 26890-86.
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 мм²/с (сСт).
- Класс чистоты рабочей жидкости: Не ниже 12 по ГОСТ 17216-71 (номинальная тонкость фильтрации 25 мкм).
- Температурный диапазон эксплуатации: Окружающая среда от -40°C до +45°C; рабочая жидкость от +10°C до +70°C.
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69.
- Масса изделия: 11.5 кг (базовый блок без учета плиты).
Особенности конструкции
Гидроклапан МКПВ-32/3С4Р3.220 характеризуется высокой динамической устойчивостью и малым временем срабатывания. Наличие демпфирующих полостей в основном каскаде исключает возникновение автоколебаний и гидроударов при резком изменении расхода. Регулировочный элемент защищен от самопроизвольного отвинчивания контргайкой.
