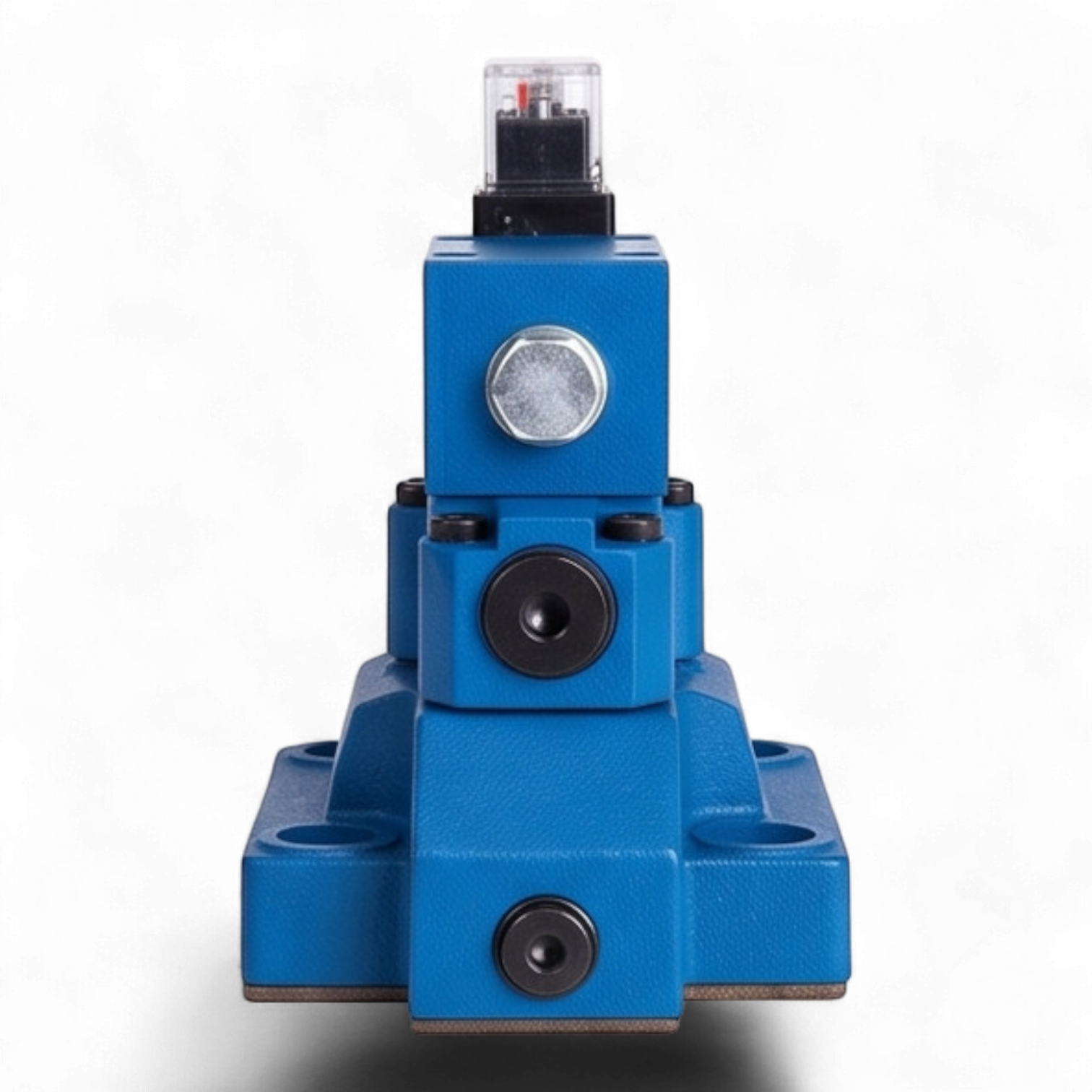

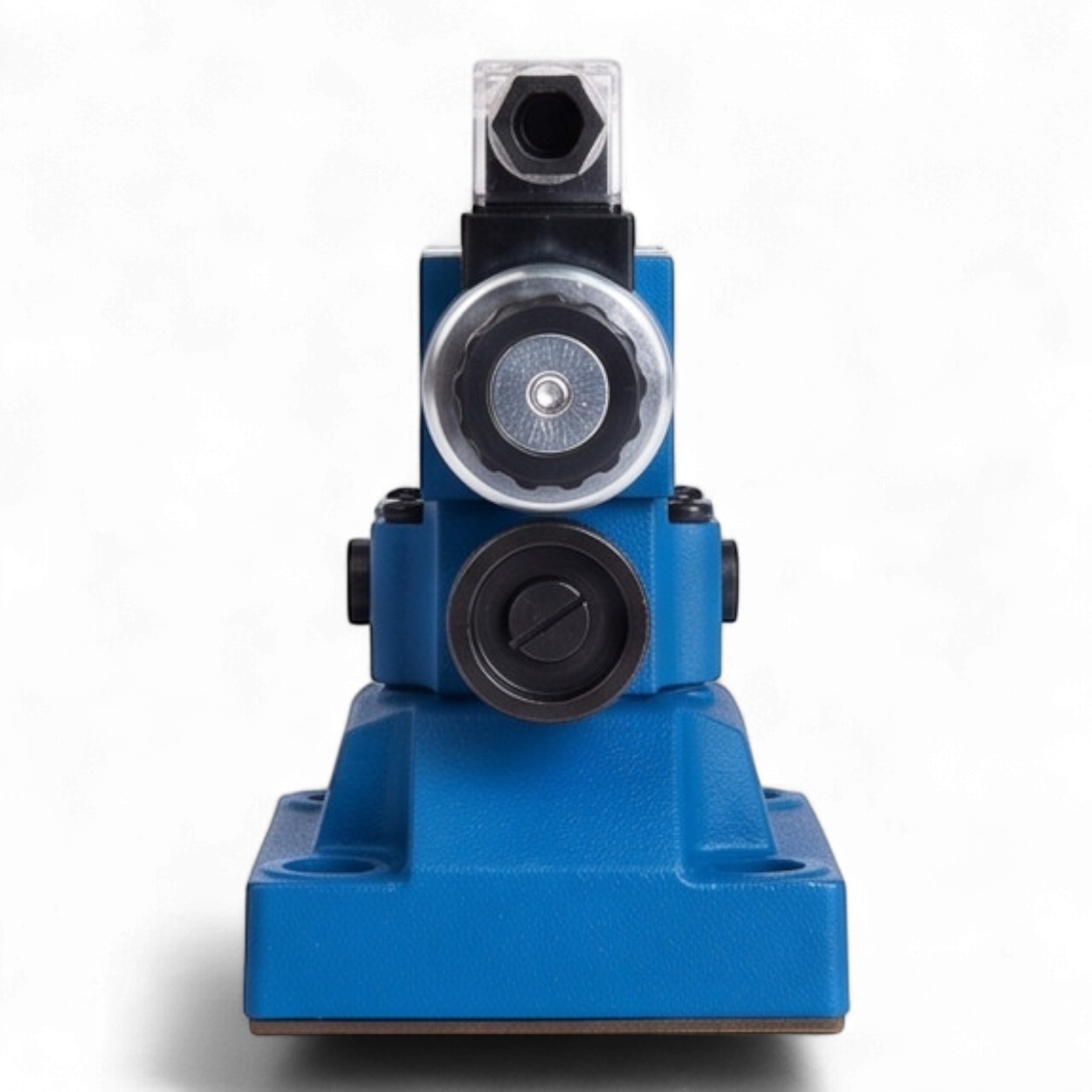

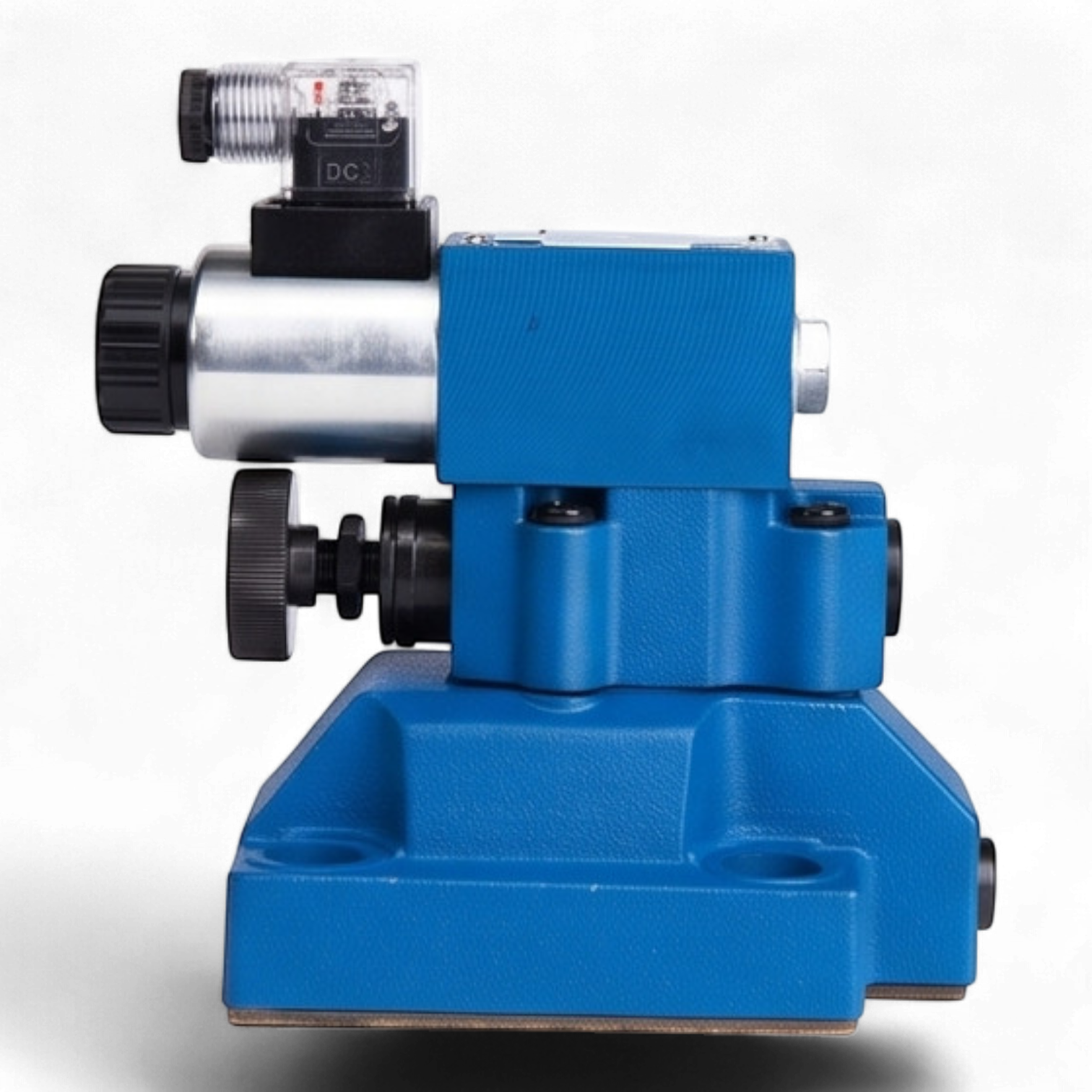

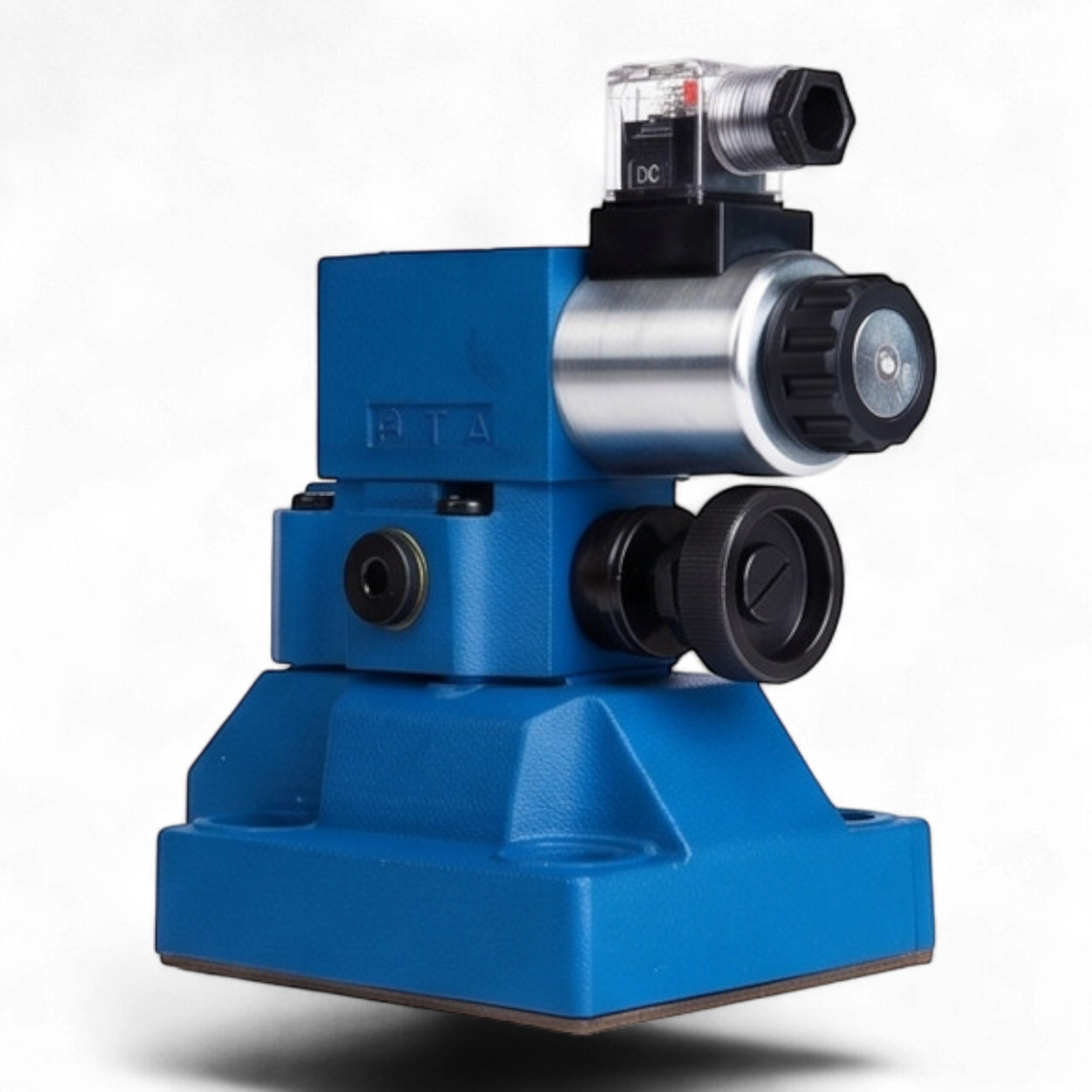

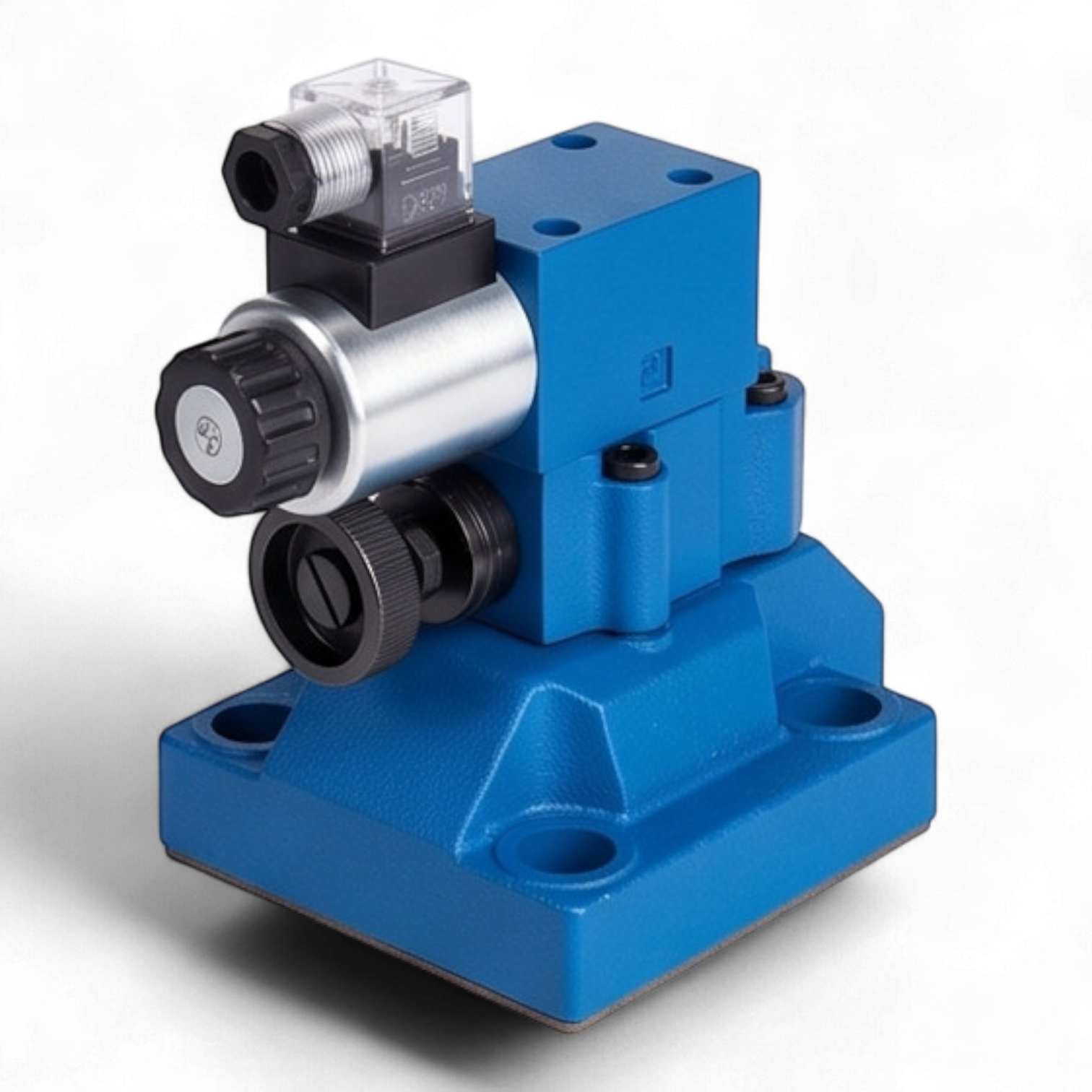

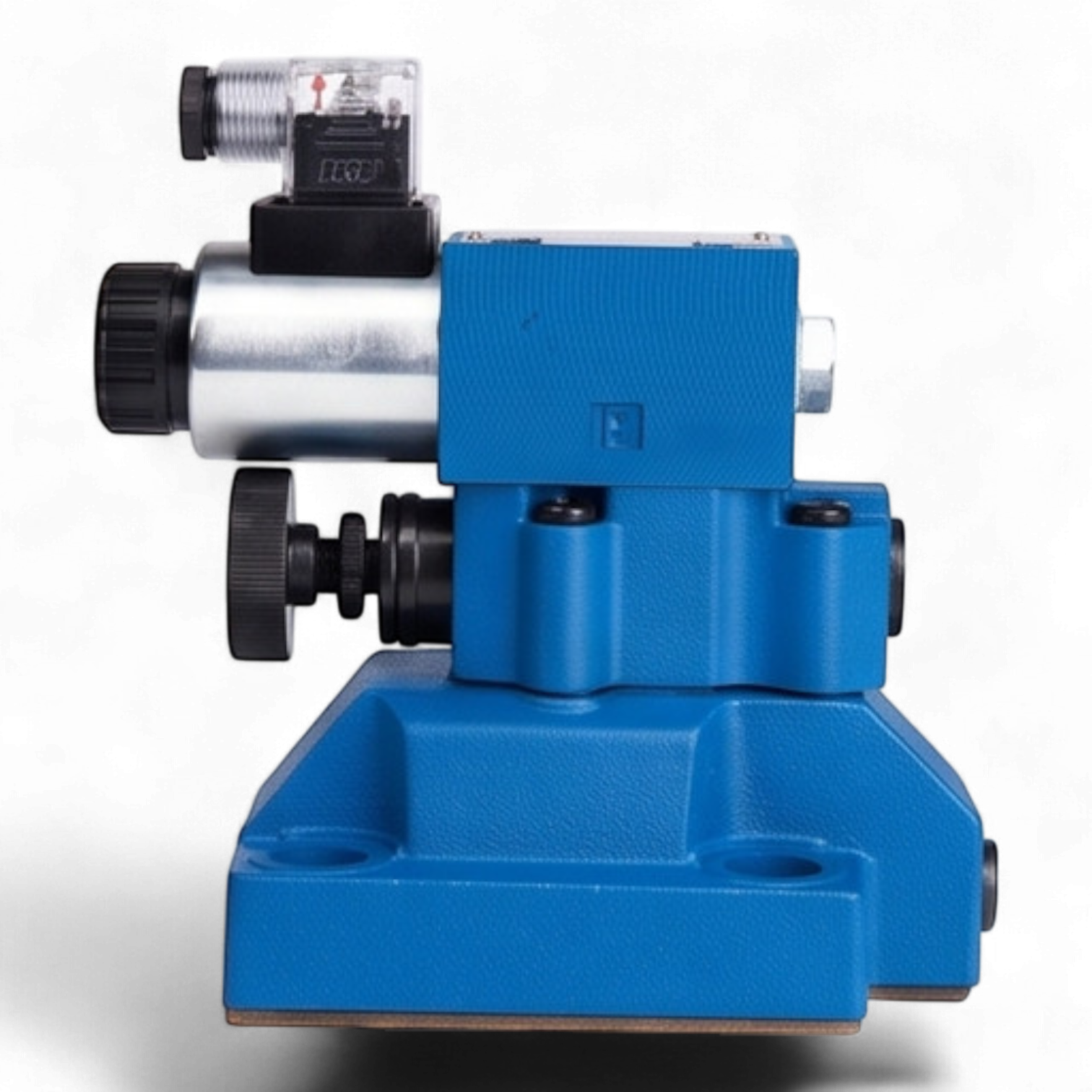

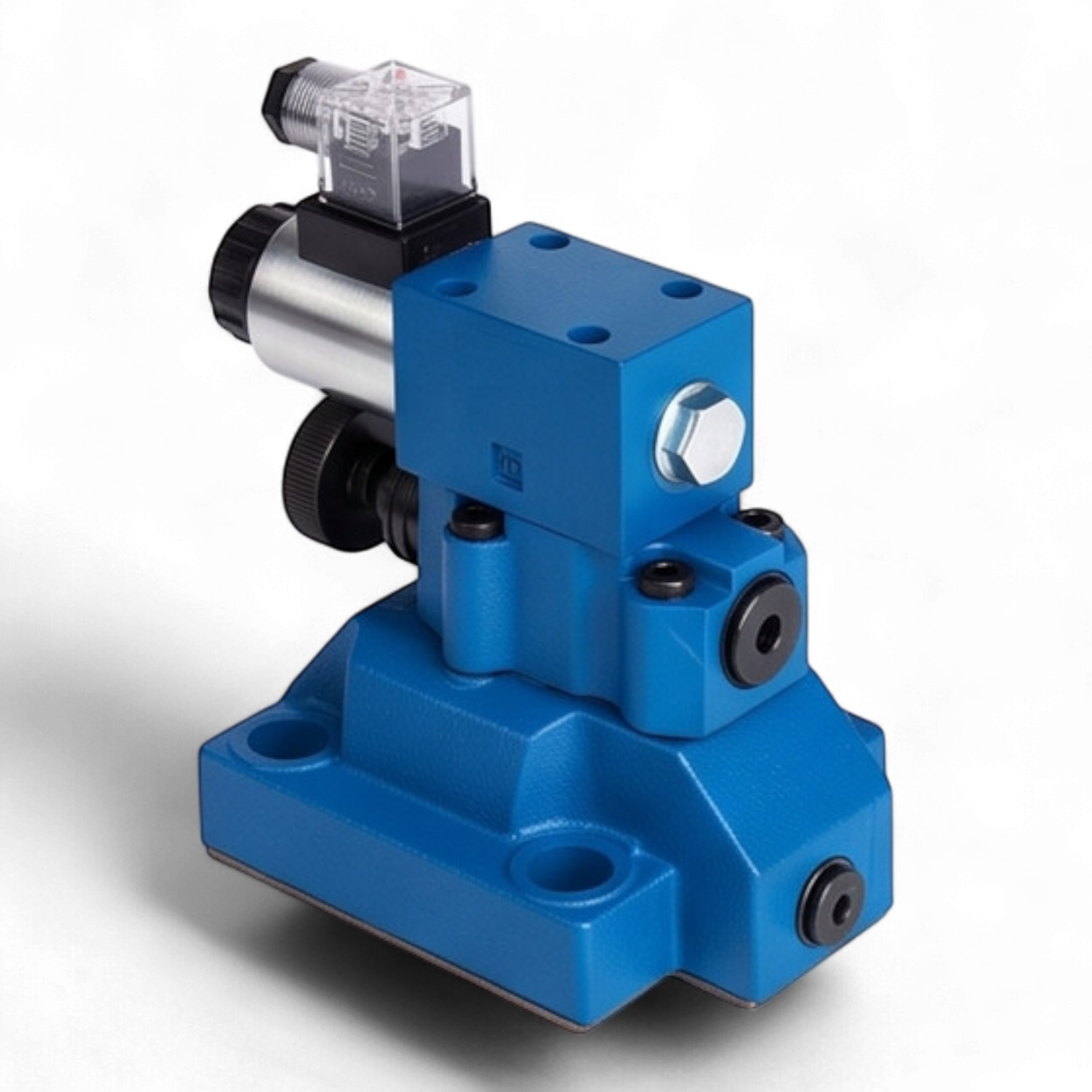

Гидроклапан предохранительный МКПВ-32/3С4Р3.110 представляет собой аппарат пассивного действия, предназначенный для поддержания установленного давления, защиты гидросистем от превышения номинальных параметров и дистанционной разгрузки системы. Данное устройство относится к клапанам непрямого действия со стыковым способом монтажа, что обеспечивает высокую герметичность сопряжения с гидроблоками и минимизацию гидравлических потерь.
Технические параметры и эксплуатационные характеристики
- Функциональное назначение: Предохранение системы от избыточного давления и электромагнитная разгрузка.
- Условный проход (Dу): 32 мм.
- Номинальное давление нагнетания: 25 МПа (250 бар).
- Диапазон регулирования давления: 2,0–35 МПа (в зависимости от настройки пружины).
- Номинальный расход рабочей жидкости: до 320 л/мин.
- Тип управления разгрузкой: Электромагнитное (нормально-закрытое/открытое исполнение).
- Параметры электромагнита: Напряжение питания 110 В переменного тока (AC 110V, 50 Гц).
- Тип монтажа: Стыковой, согласно стандартам присоединительных поверхностей для серии МКПВ.
- Рабочая среда: Минеральные масла очищенные, кинематическая вязкость 10–700 мм²/с (сСт).
- Класс чистоты рабочей жидкости: Не ниже 12-го по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм).
- Температурный режим: Эксплуатация при температуре окружающей среды и масла от -40°C до +70°C (кратковременно до +120°C).
- Масса изделия: 45 кг.
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69.
Конструктивные особенности
Конструкция включает в себя основной каскад (золотниковый тип) и вспомогательный пилотный клапан с электромагнитным управлением. Стыковое исполнение позволяет производить монтаж на плиту без использования дополнительных трубопроводных соединений, что повышает общую жесткость гидравлического узла. Наличие встроенного демпфера обеспечивает плавность срабатывания и исключает возникновение автоколебаний и гидроударов при резком изменении давления в системе.
