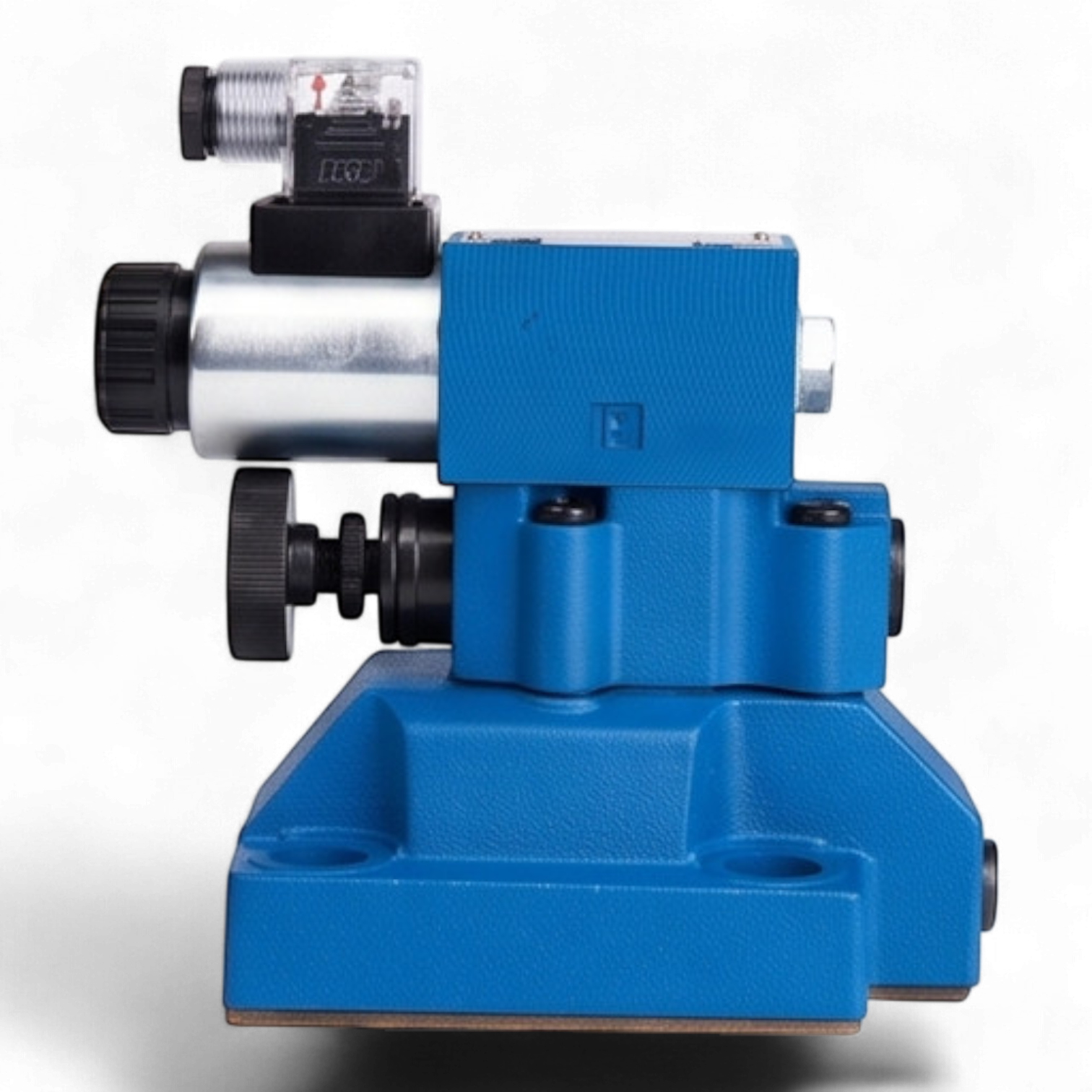

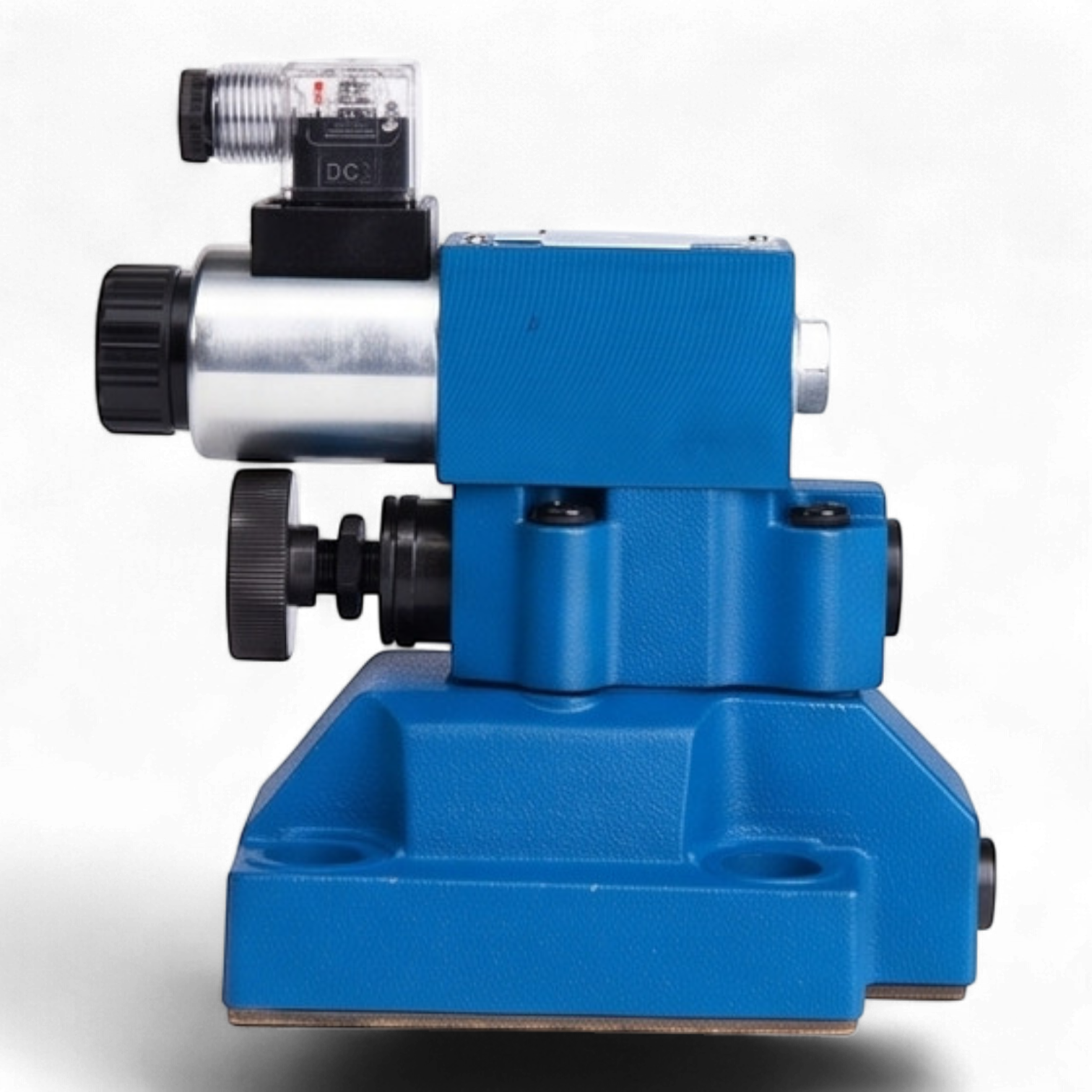

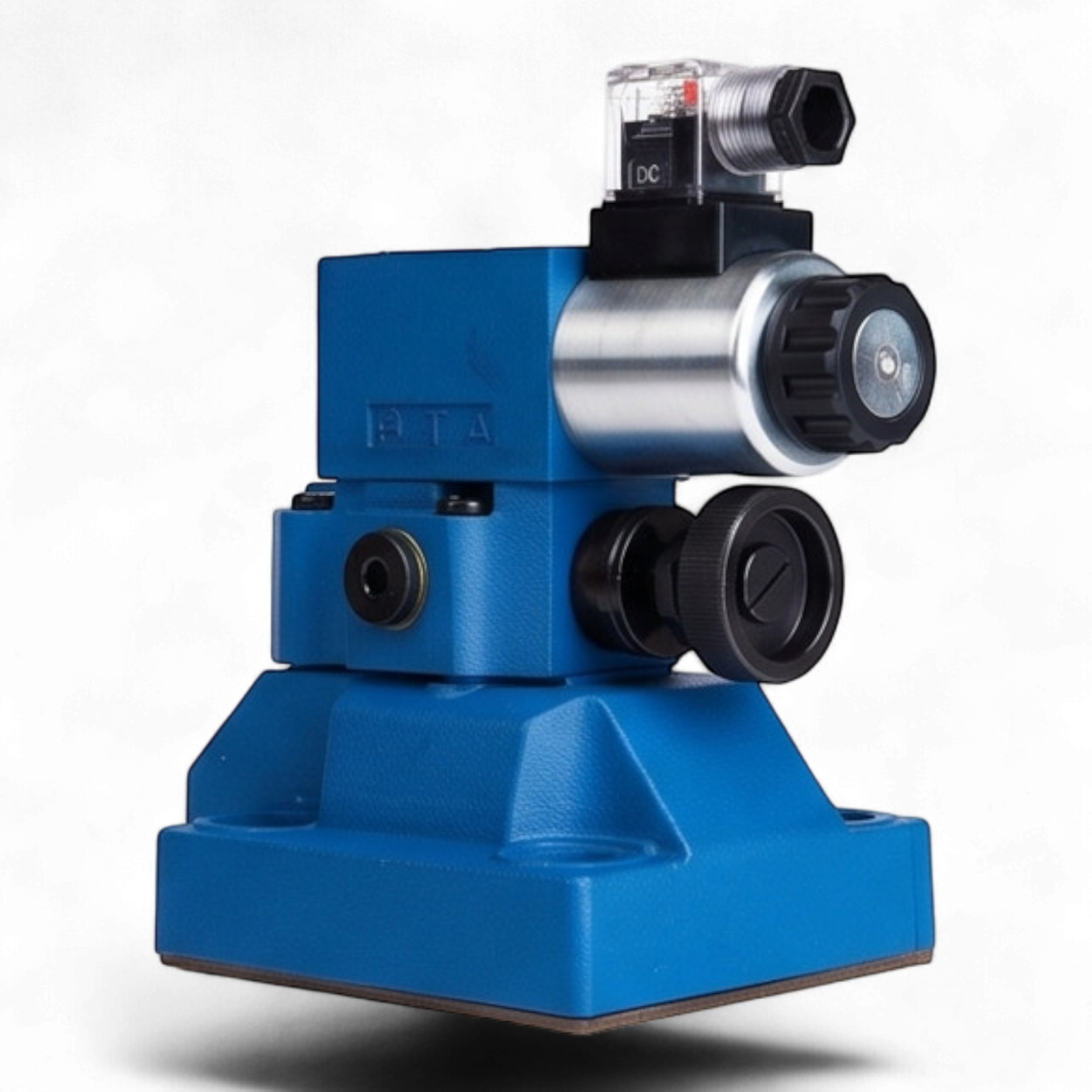

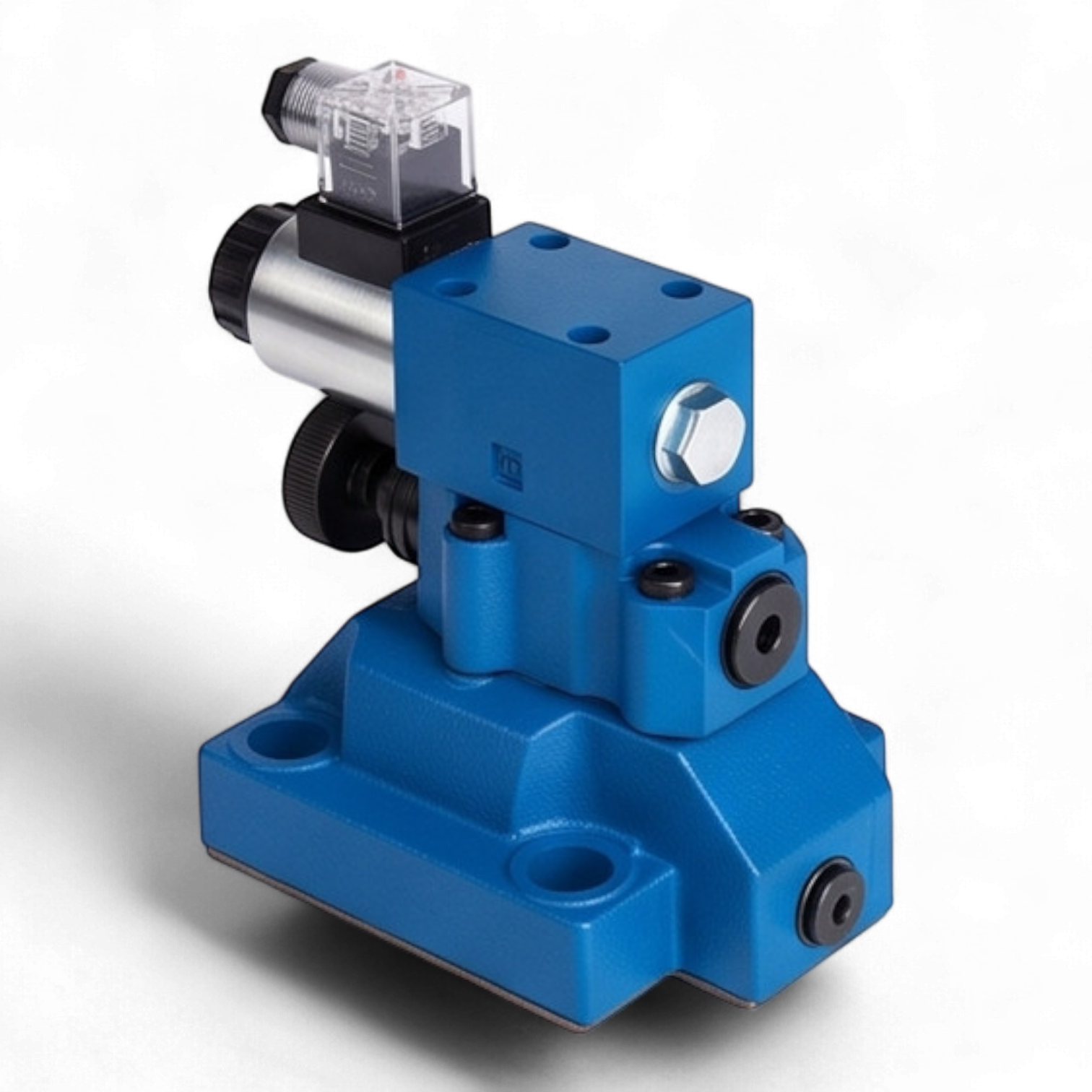

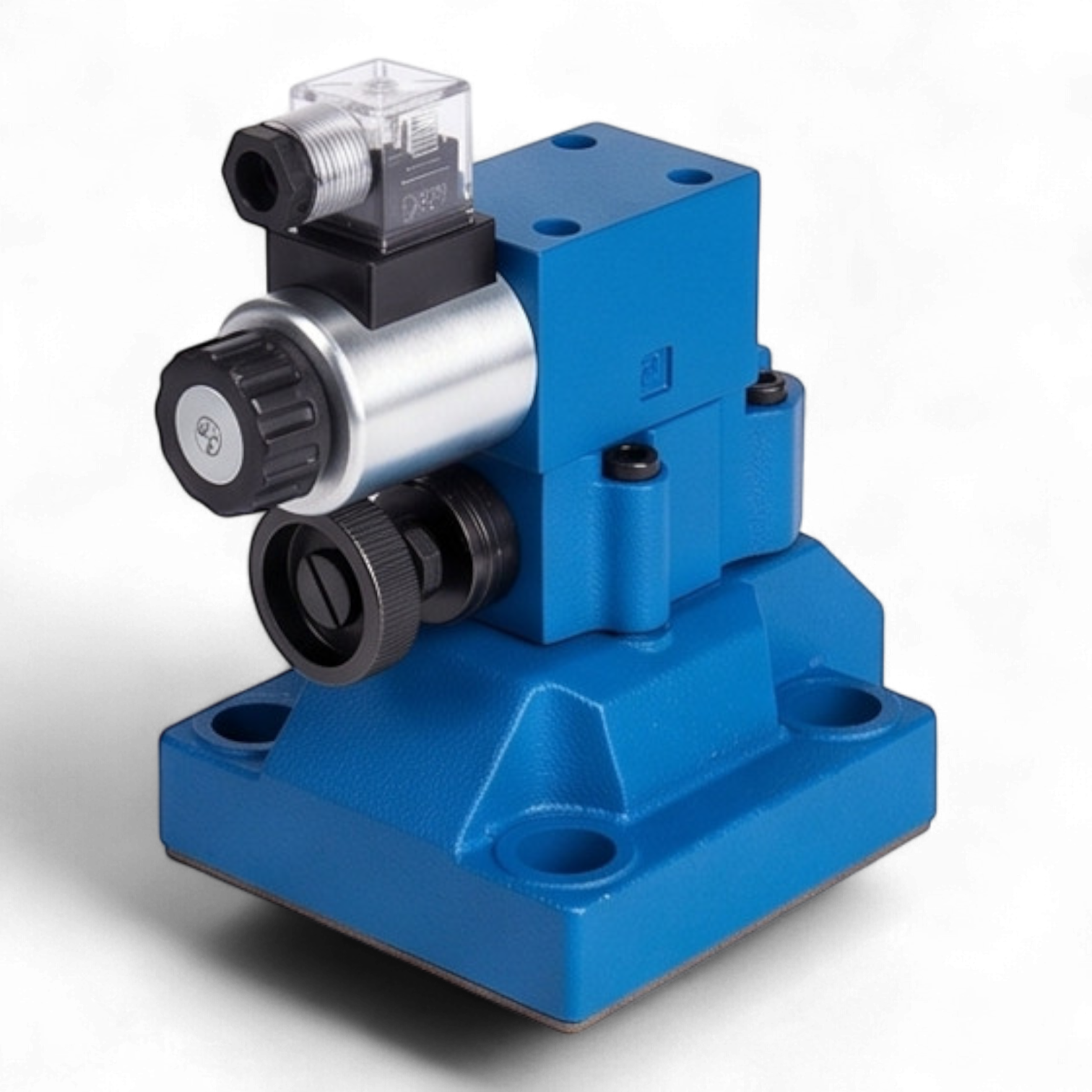

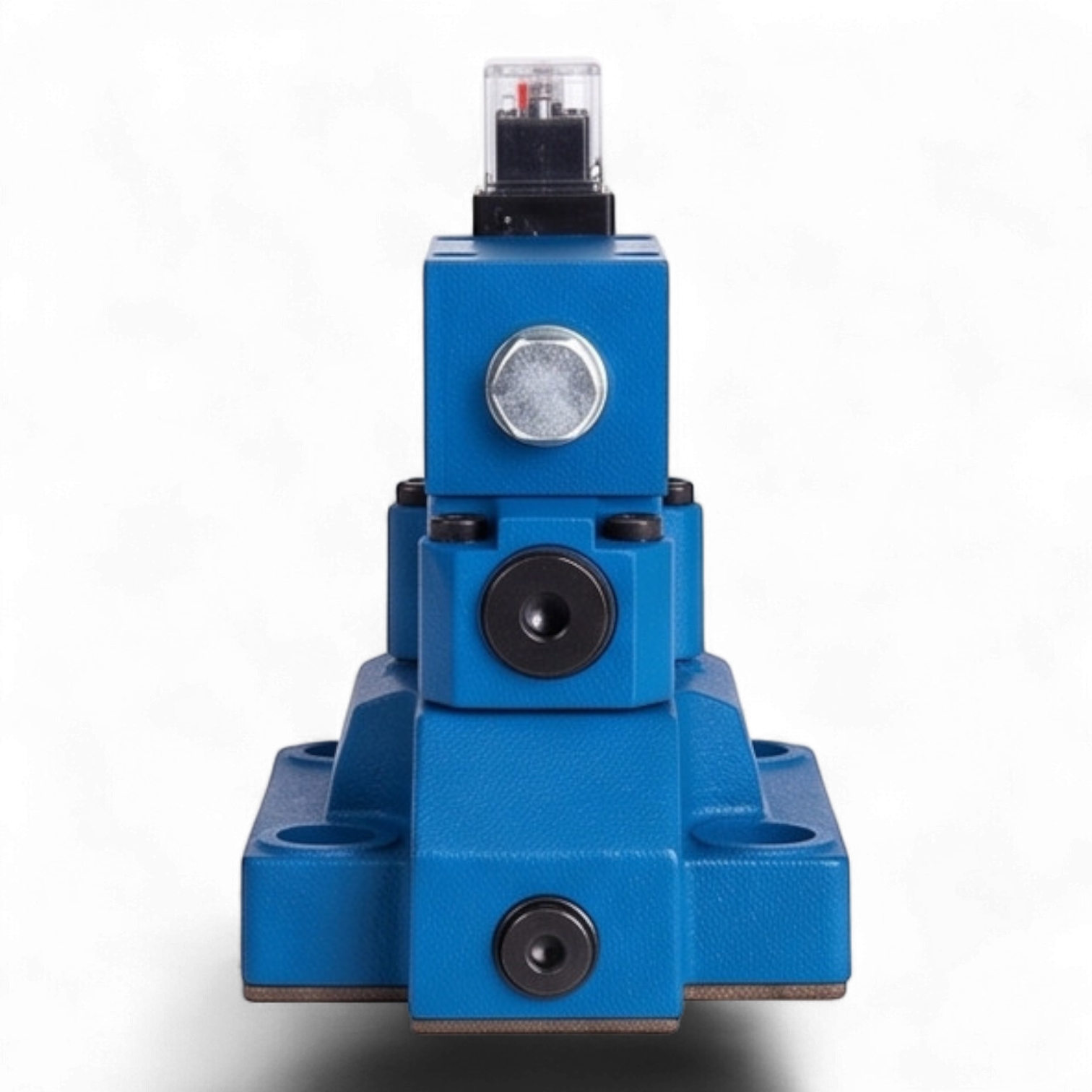

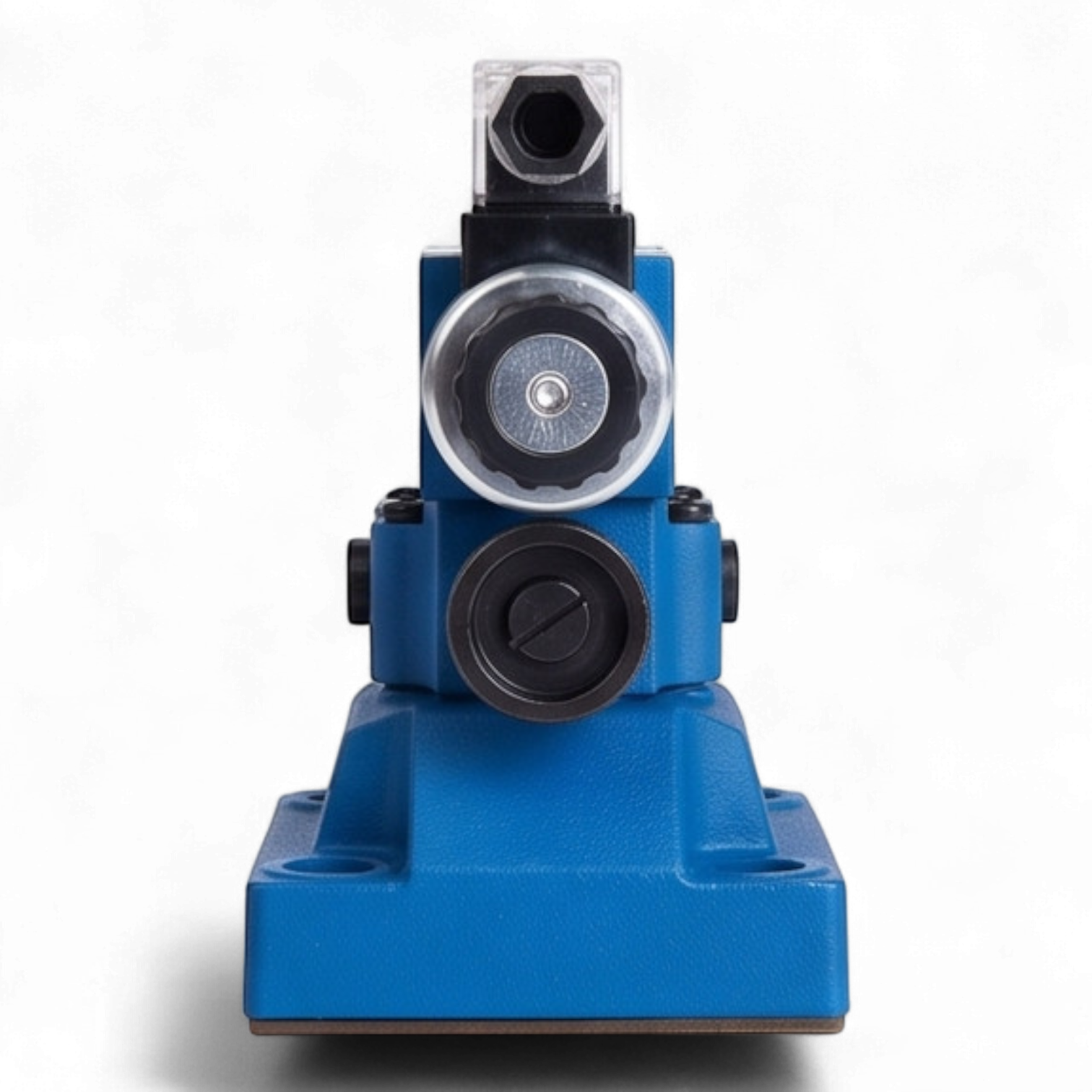

Гидроклапан предохранительный МКПВ-32/3С4Р2.24 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления в гидравлических системах, защиты их от превышения номинальных параметров давления, а также для дистанционной разгрузки системы от давления.
Данное устройство относится к классу аппаратуры стыкового исполнения, что обеспечивает минимальные гидравлические потери и высокую компактность при интеграции в гидроблоки. Конструкция включает в себя основной клапан и вспомогательный (пилотный) каскад с электромагнитным управлением, что позволяет реализовывать сложные алгоритмы работы гидропривода.
Технические параметры и эксплуатационные характеристики:
- Условный проход (Dу): 32 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулировки давления: 2.0 – 32 МПа
- Максимальный расход рабочей жидкости: до 400 л/мин
- Тип управления разгрузкой: электромагнитное (нормально-закрытое/открытое в зависимости от схемы)
- Напряжение питания электромагнита: 24 В постоянного тока (DC)
- Тип монтажа: стыковой, согласно ГОСТ 26890
- Рабочая среда: очищенные минеральные масла
- Кинематическая вязкость масла: 10 – 400 мм²/с (сСт)
- Тонкость фильтрации: не более 25 мкм (класс чистоты не ниже 12 по ГОСТ 17216)
- Температурный диапазон эксплуатации: от -40°C до +50°C (окружающая среда)
- Масса изделия: 12.8 кг
Конструктивные особенности и функционал:
Аппарат обеспечивает стабильность характеристик давления при изменении расхода жидкости через клапан. Наличие встроенного электромагнитного управления позволяет переводить гидросистему в режим холостого хода (разгрузки) по внешнему электрическому сигналу, что снижает тепловыделение и износ насосного агрегата. Герметичность запорного элемента обеспечивается прецизионной парой "конус-седло", прошедшей термическую обработку и финишную притирку.
Климатическое исполнение УХЛ4 гарантирует надежную работу в условиях макроклиматических районов с умеренным и холодным климатом при размещении в закрытых помещениях с искусственно регулируемыми условиями.
