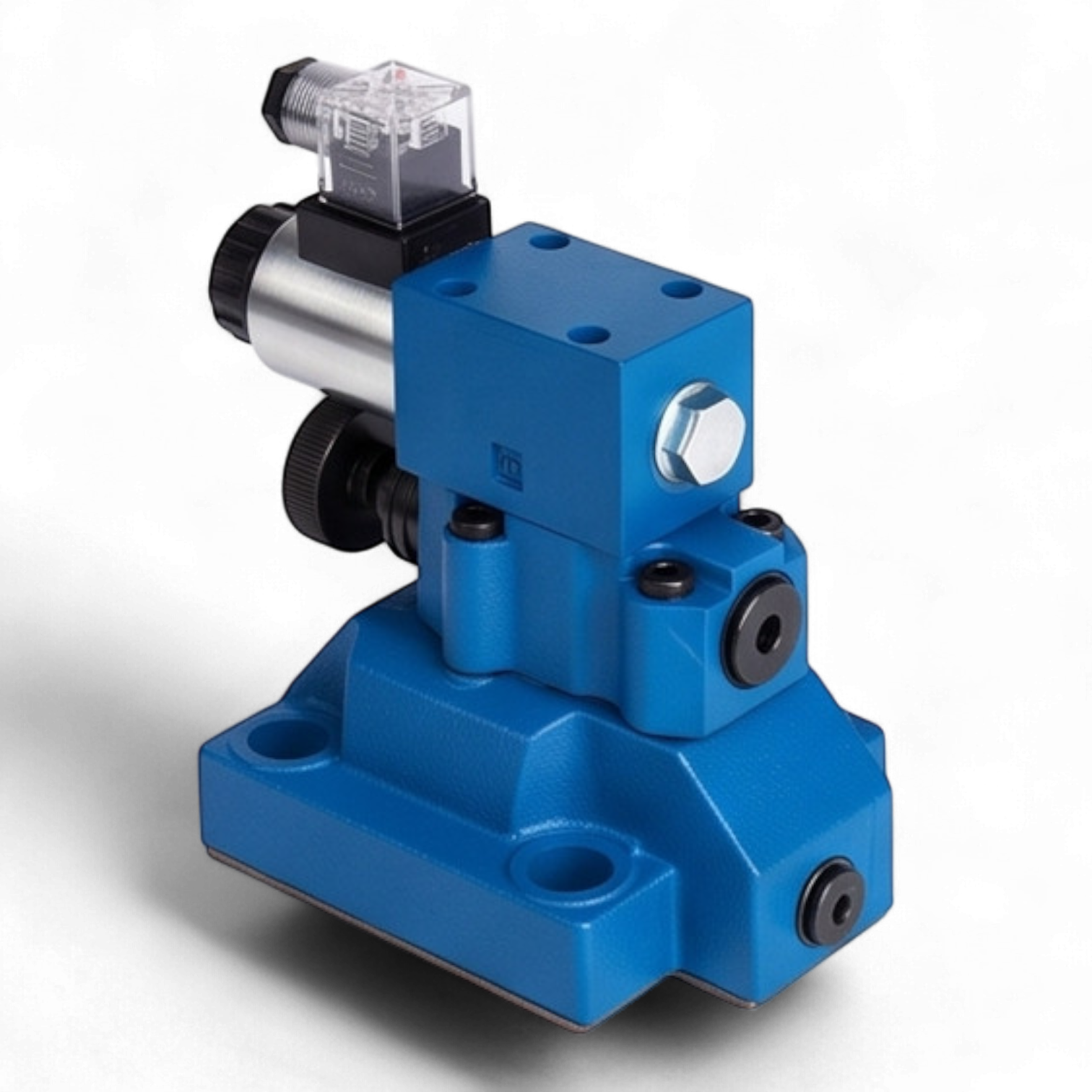

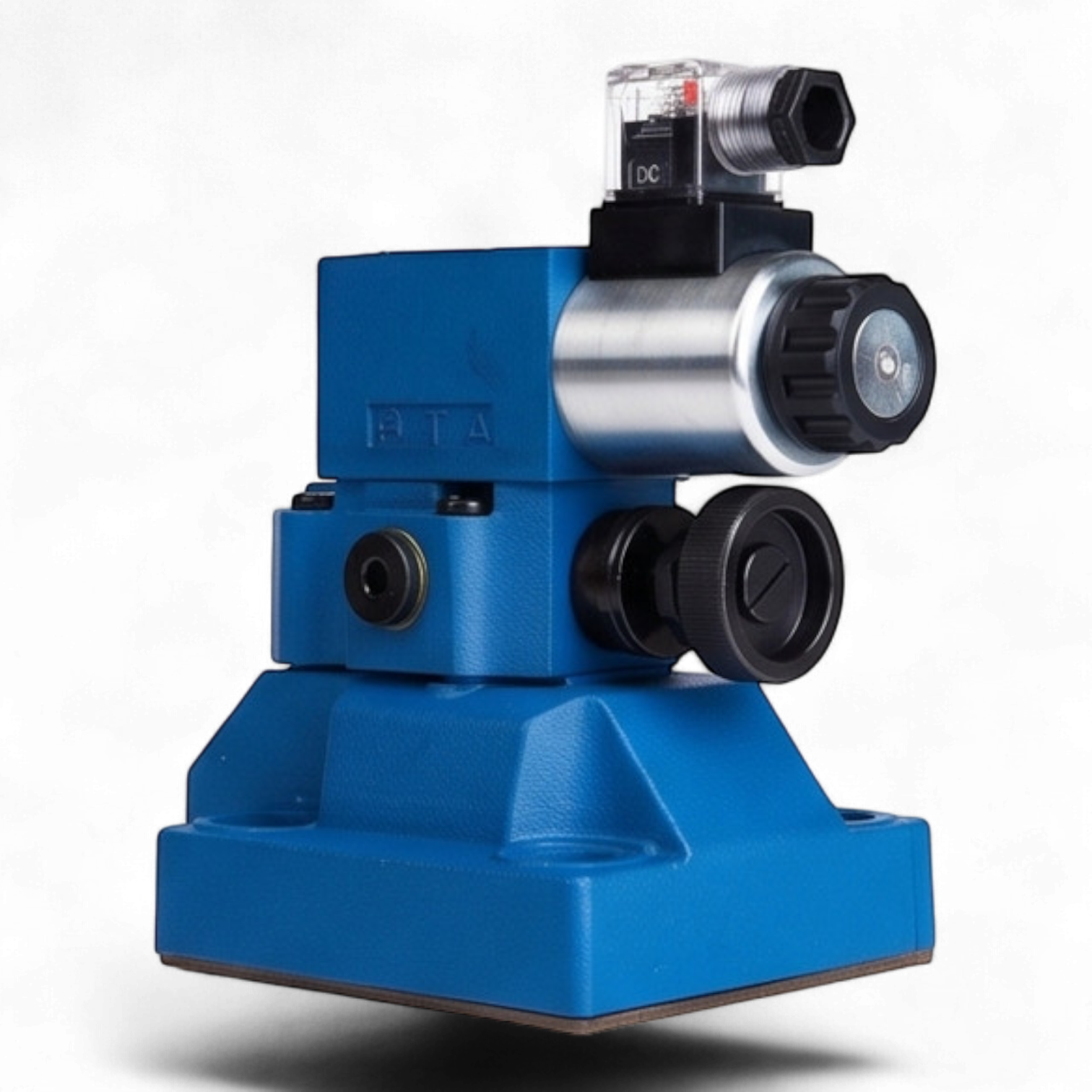

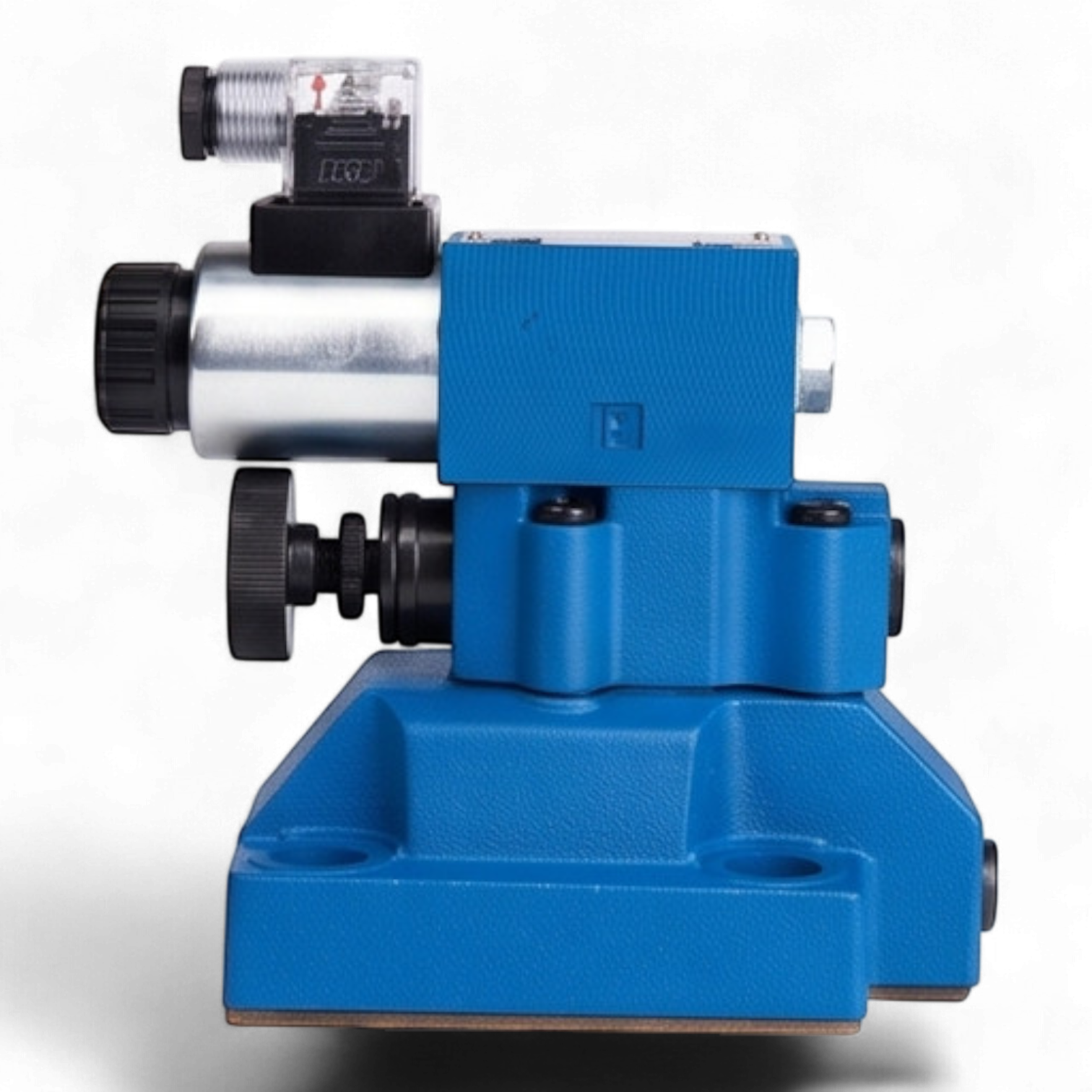

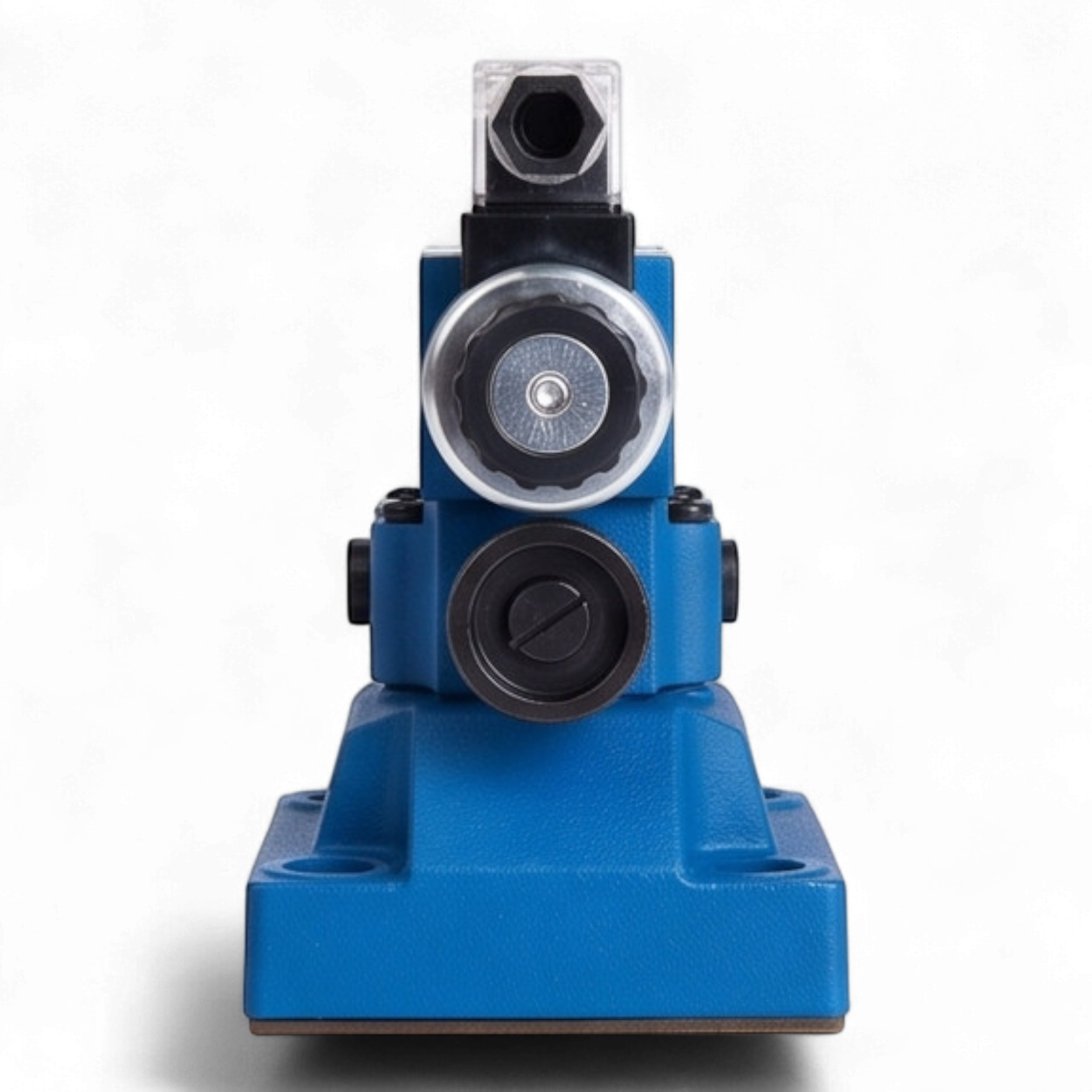

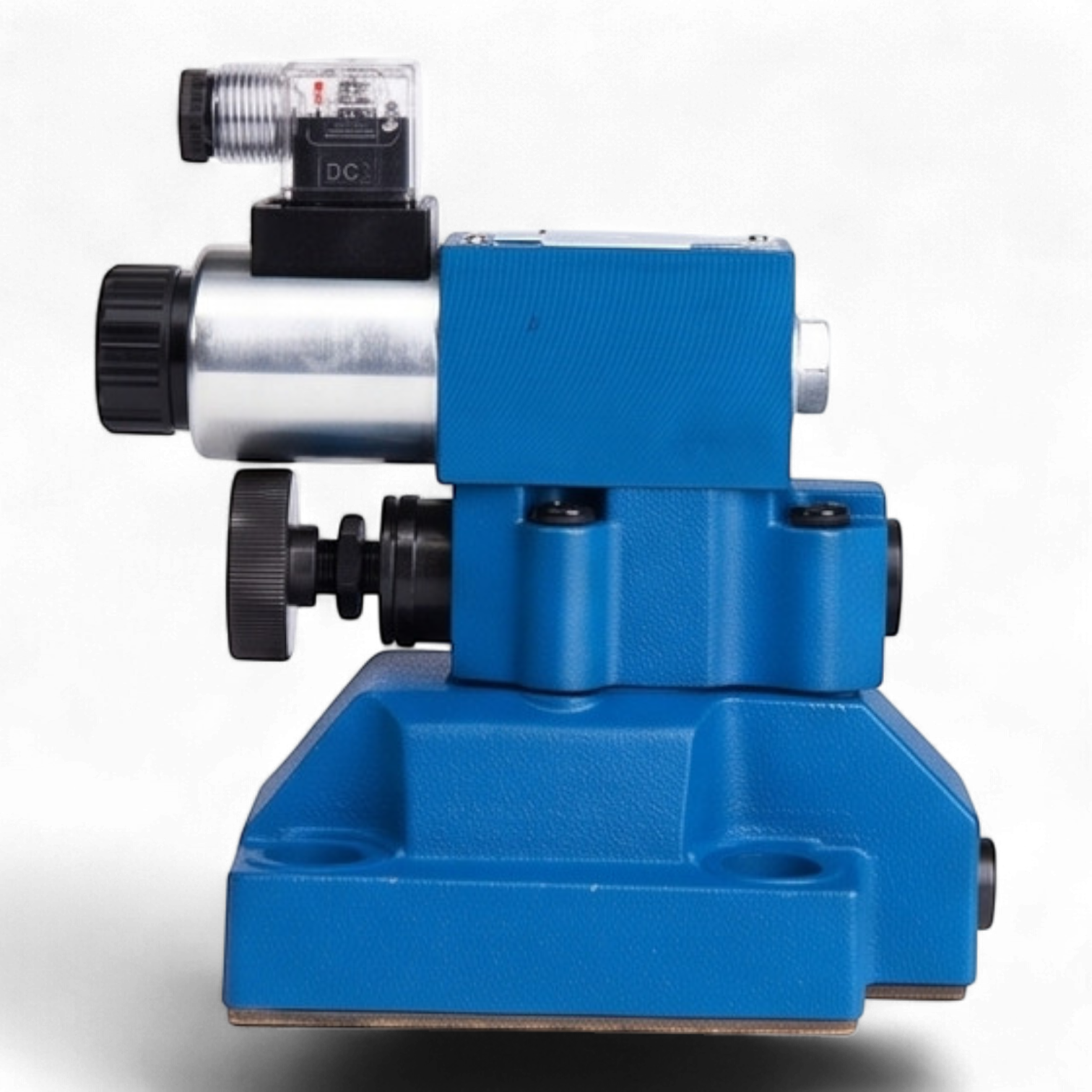

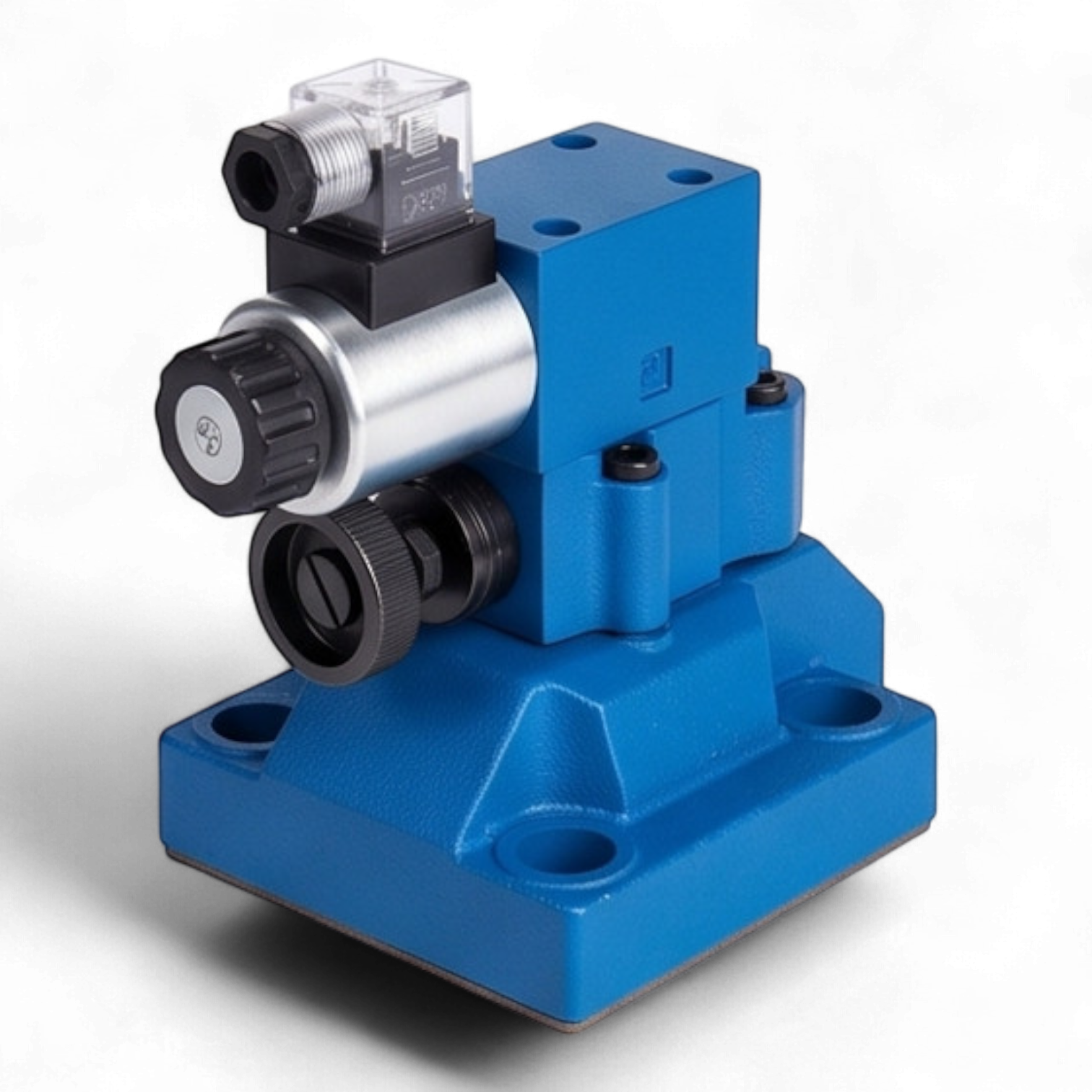

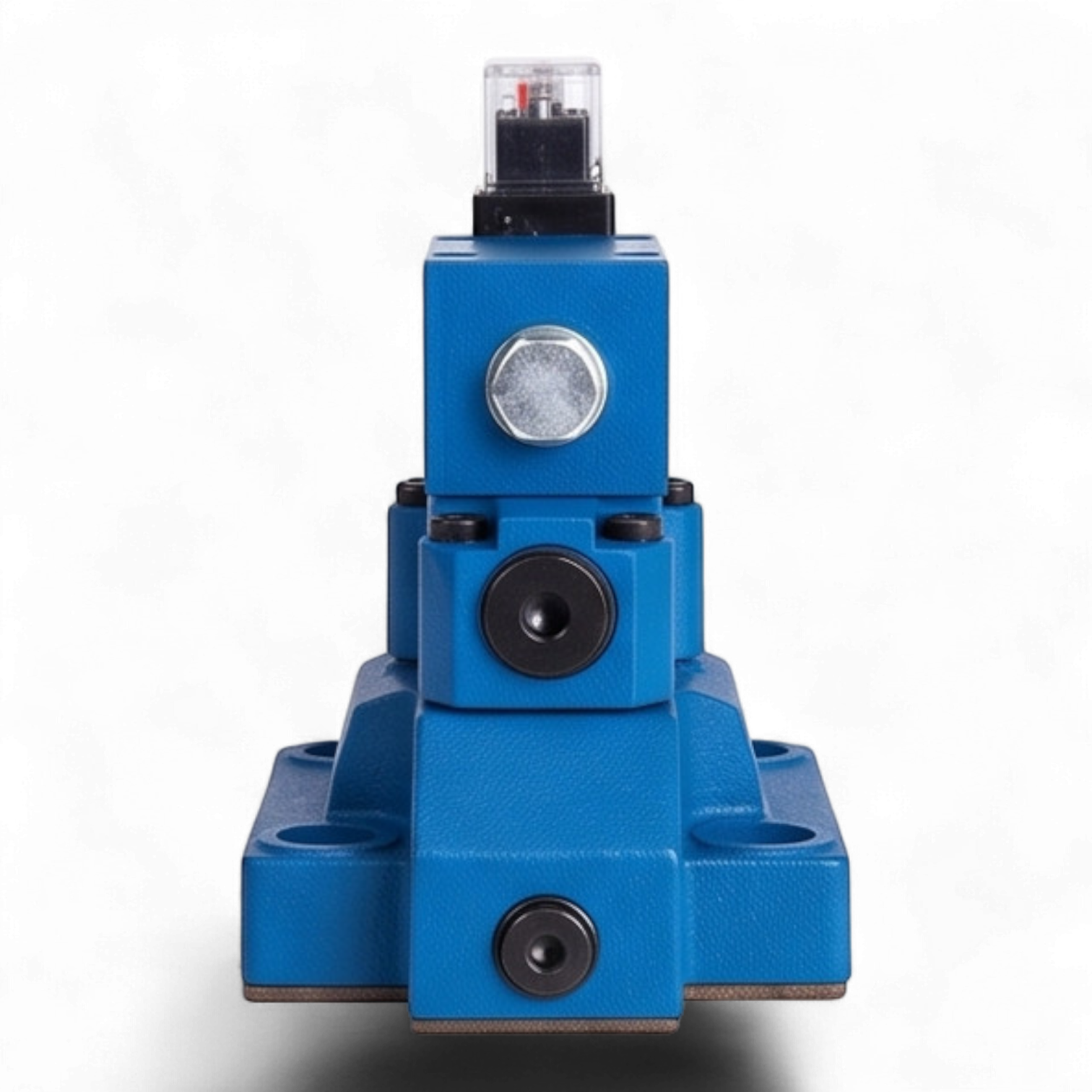

Гидроклапан предохранительный МКПВ-32/3С4Р2.110 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров давления и дистанционной разгрузки системы. Данное устройство относится к категории гидроаппаратуры высокого давления и широко применяется в станочном оборудовании, прессовых установках и мобильной технике.
Конструктивные и функциональные особенности
Аппарат состоит из основного клапана и вспомогательного (пилотного) каскада управления. Стыковое исполнение обеспечивает минимальные потери давления и высокую герметичность соединений при монтаже на промежуточную плиту. Наличие электромагнитного управления (110В AC) позволяет реализовать функцию дистанционной разгрузки гидросистемы, при которой поток рабочей жидкости направляется в сливную магистраль при минимальном сопротивлении.
Технические параметры и эксплуатационные характеристики
- Условный проход (Ду): 32 мм, что обеспечивает высокую пропускную способность при сохранении ламинарного режима потока.
- Номинальное давление: 25 МПа (250 бар), обеспечивающее стабильную работу в высоконагруженных контурах.
- Диапазон регулирования давления: 2.0–32 МПа (в зависимости от настройки пружины).
- Тип управления: Электромагнитное с пружинным возвратом золотника в исходное положение.
- Параметры электромагнита: Переменный ток (AC), напряжение 110 В, частота 50 Гц.
- Пропускная способность: Номинальный расход до 320 л/мин.
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт).
- Класс чистоты рабочей жидкости: Не ниже 12-го по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм).
- Температурный режим: Эксплуатация при температуре окружающей среды и рабочей жидкости от -40°C до +70°C (кратковременно до +120°C для жидкости).
- Массо-габаритные показатели: Масса изделия составляет 45 кг, габаритные размеры 380×220×260 мм.
Преимущества и надежность
Клапан МКПВ-32/3С4Р2.110 характеризуется высокой динамической устойчивостью и малым временем срабатывания. Конструкция предусматривает возможность ручного дублирования переключения при отсутствии электропитания. Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата в закрытых помещениях с регулируемыми температурными условиями.
