Техническое описание гидроклапана МКПВ-32/3С3Р3.24

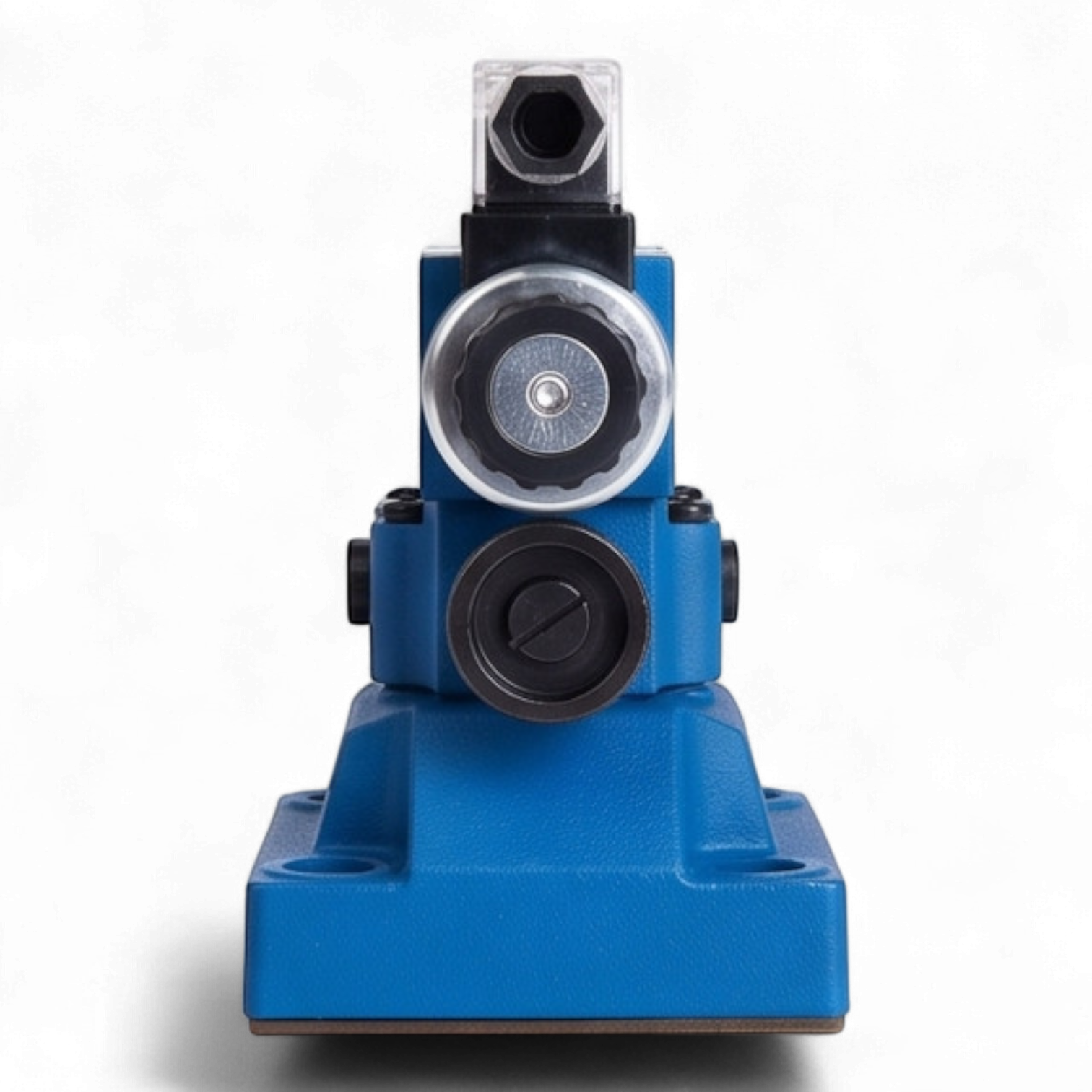

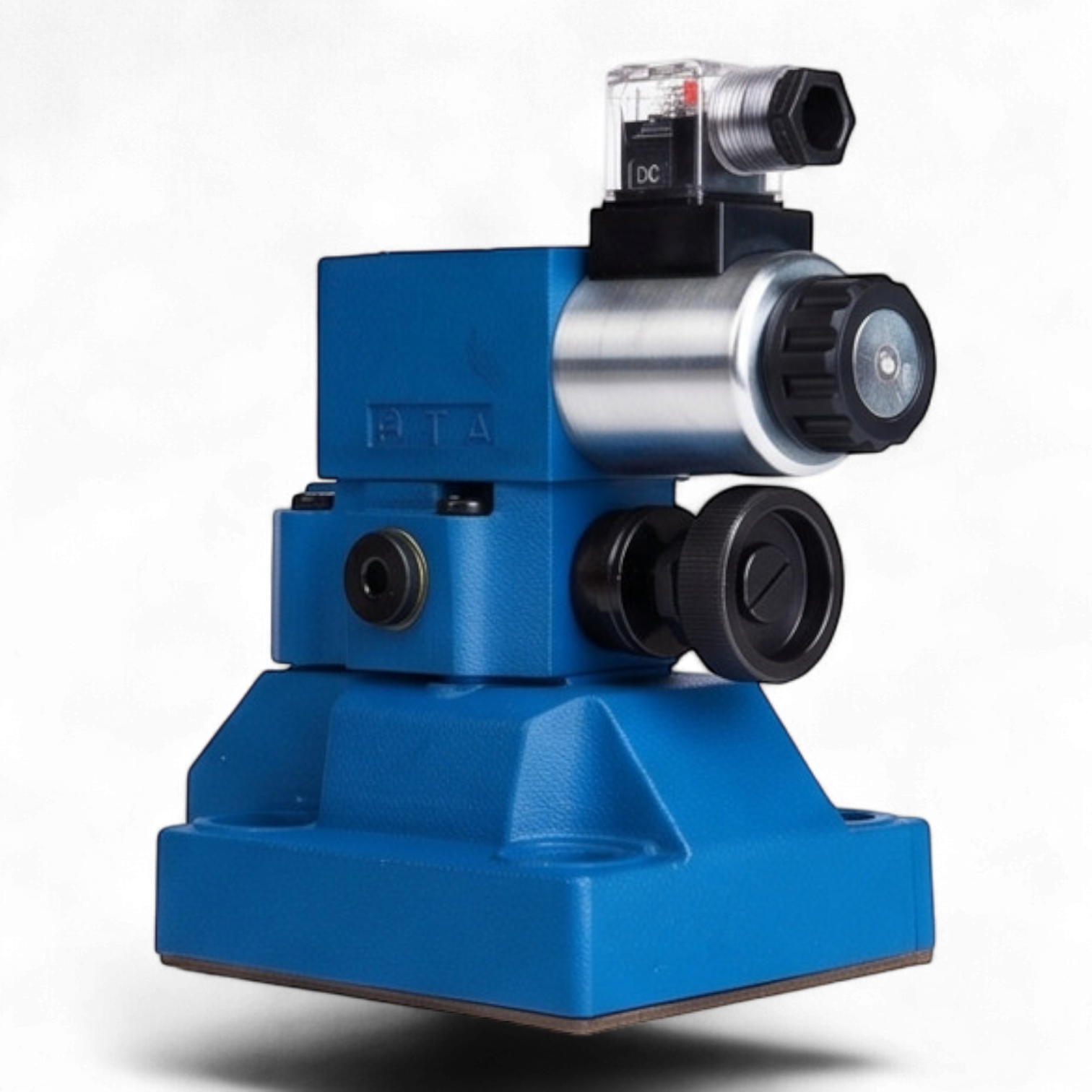

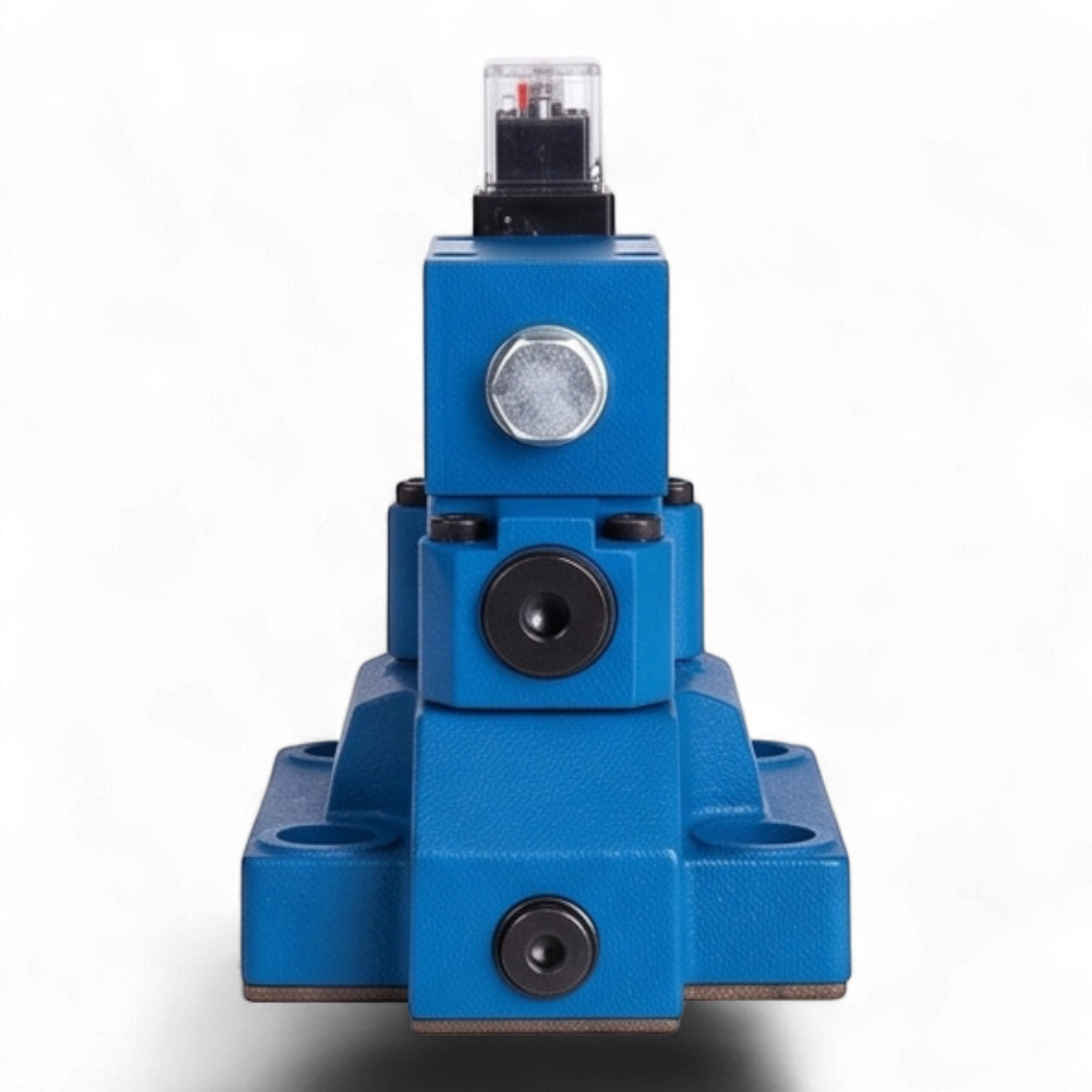

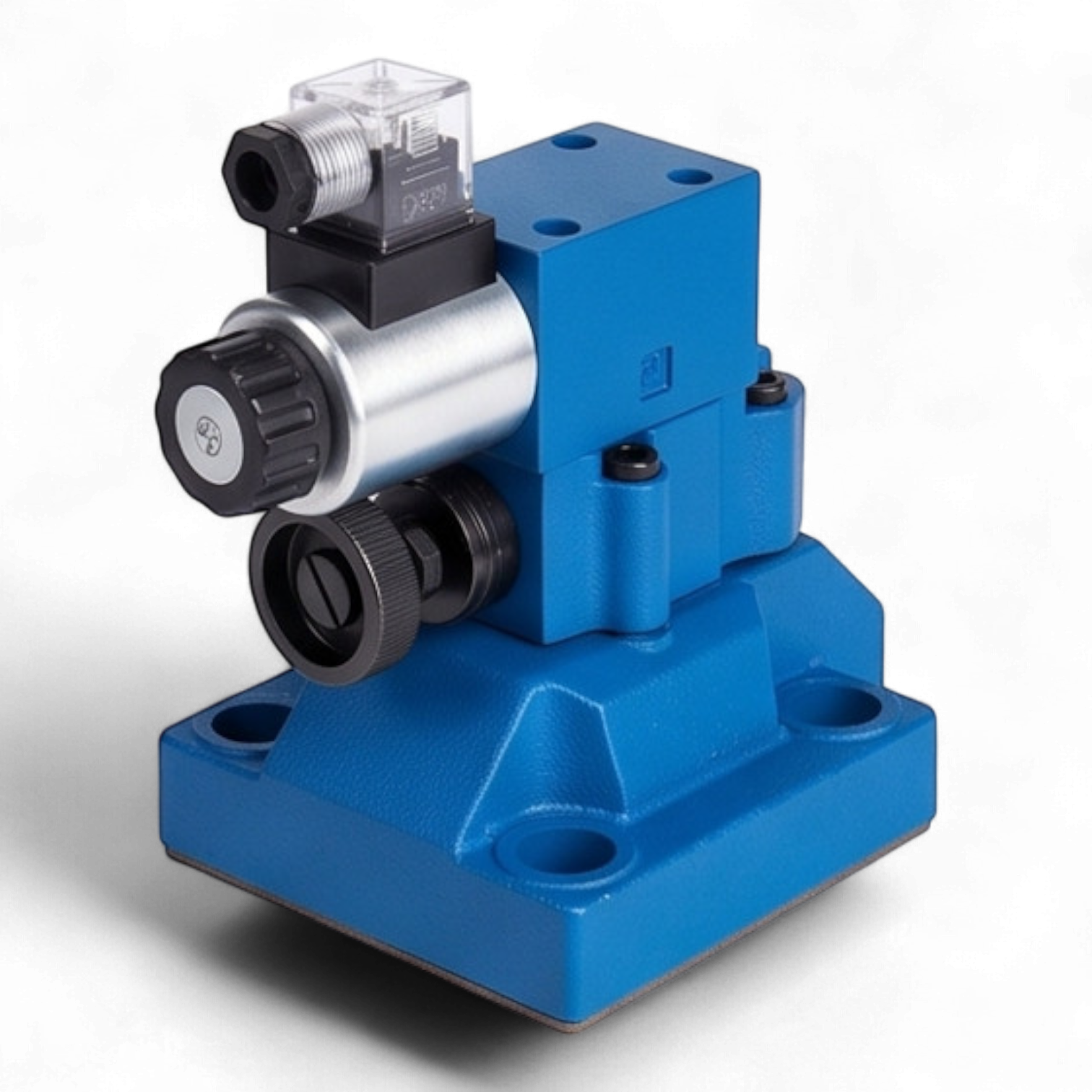

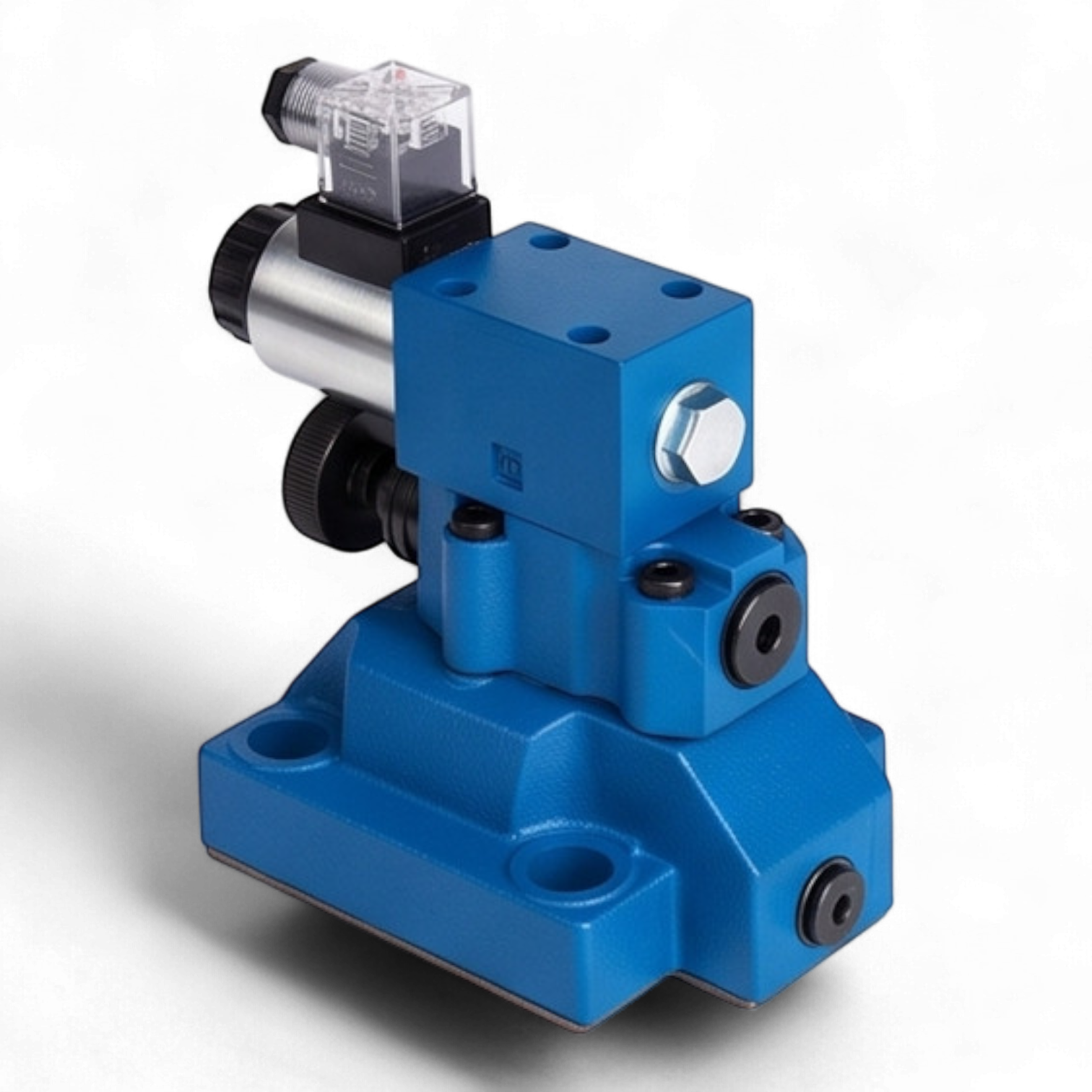

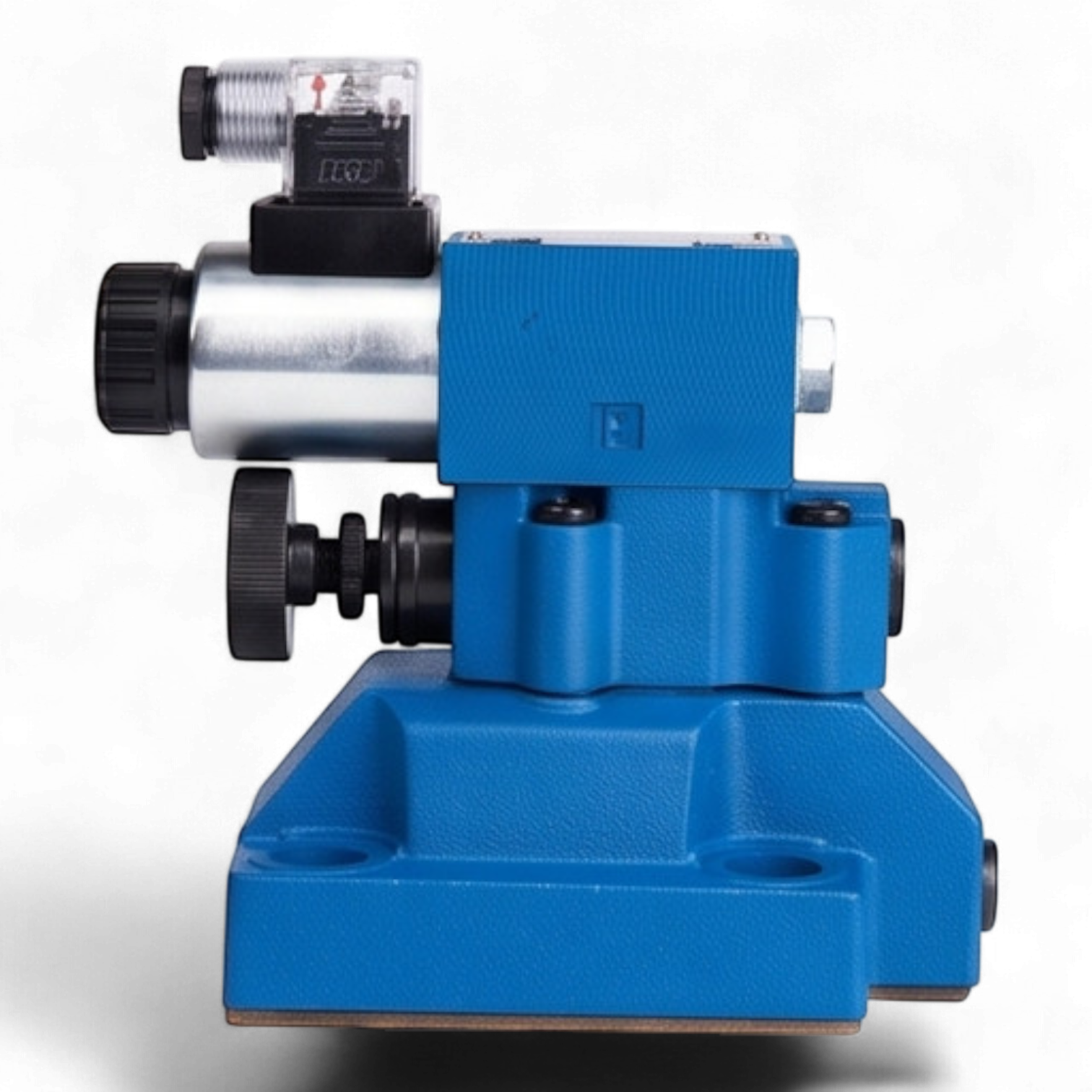

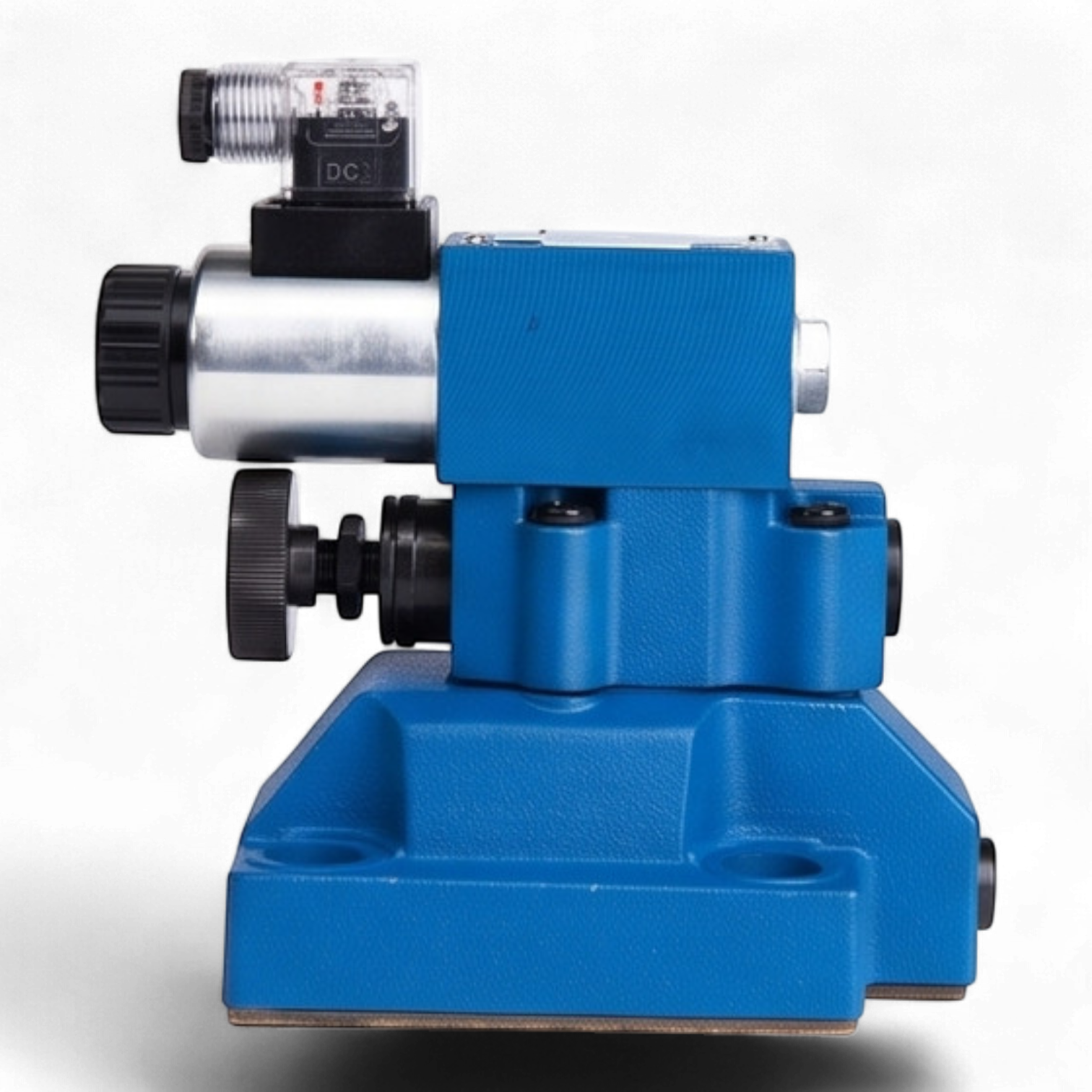

Гидроклапан предохранительный МКПВ-32/3С3Р3.24 представляет собой аппарат непрямого действия, предназначенный для поддержания заданного давления в гидравлических системах, защиты их от превышения номинальных параметров давления, а также для дистанционной разгрузки системы. Данная модель выполнена в исполнении для стыкового монтажа, что обеспечивает высокую герметичность соединений и компактность при установке на гидравлические панели и блоки.
Конструктивно клапан состоит из основного каскада (золотникового типа) и вспомогательного пилота управления. Электромагнитное управление с напряжением 24В постоянного тока позволяет интегрировать устройство в автоматизированные системы управления (АСУ ТП). При достижении давления настройки вспомогательный клапан открывается, создавая перепад давления на основном золотнике, что приводит к его смещению и сбросу избыточного потока рабочей жидкости в сливную магистраль.
Прибор рассчитан на эксплуатацию в тяжелых режимах промышленного оборудования, станков и прессовых установок. Климатическое исполнение УХЛ4 гарантирует стабильную работу в умеренном и холодном климате в закрытых отапливаемых помещениях.
Технические параметры и эксплуатационные характеристики:
- Условный проход (Dy): 32 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: 0.5 – 32 МПа
- Максимальный расход рабочей жидкости: до 400 л/мин
- Тип управления: Электромагнитное (пилотное) с пружинным возвратом
- Напряжение питания электромагнита: 24 В DC
- Тип монтажа: Стыковой (присоединительная плоскость по ГОСТ 26890)
- Рабочая среда: Минеральные масла очищенные (вязкость 10-700 сСт)
- Класс чистоты рабочей жидкости: Не ниже 12 по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм)
- Температурный диапазон среды: от -20°C до +70°C (стандартное уплотнение NBR)
- Масса изделия: 45 кг
- Максимальная частота включений: 3000 циклов в час
Функциональные особенности:
- Двухкаскадная схема работы обеспечивает высокую точность поддержания давления при изменении расхода.
- Наличие электромагнитной разгрузки позволяет переводить гидросистему в режим холостого хода без остановки приводного двигателя.
- Высокая динамическая устойчивость золотника исключает возникновение автоколебаний и гидроударов в системе.
- Коррозионностойкое покрытие корпуса и прецизионная обработка сопрягаемых поверхностей увеличивают ресурс эксплуатации.
