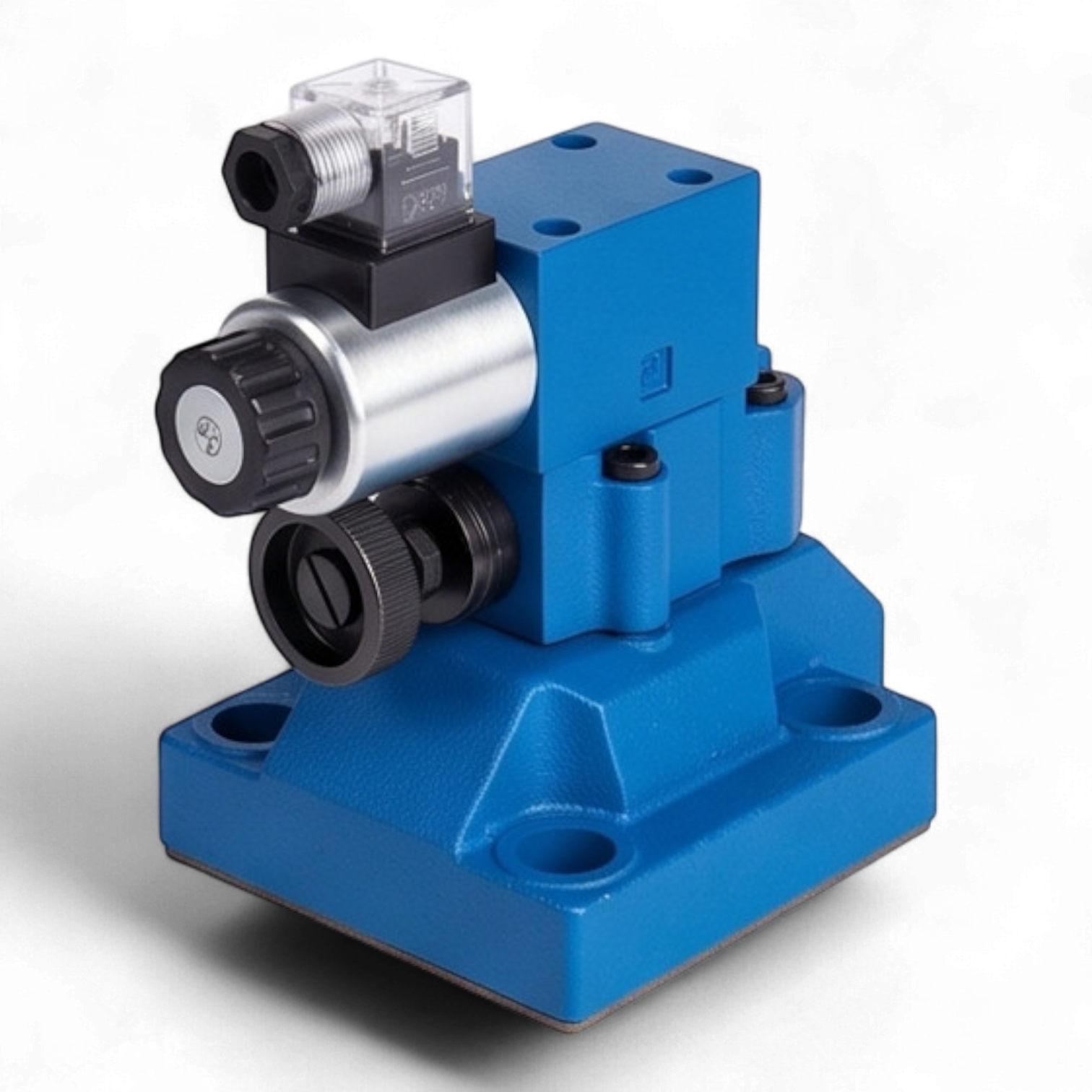

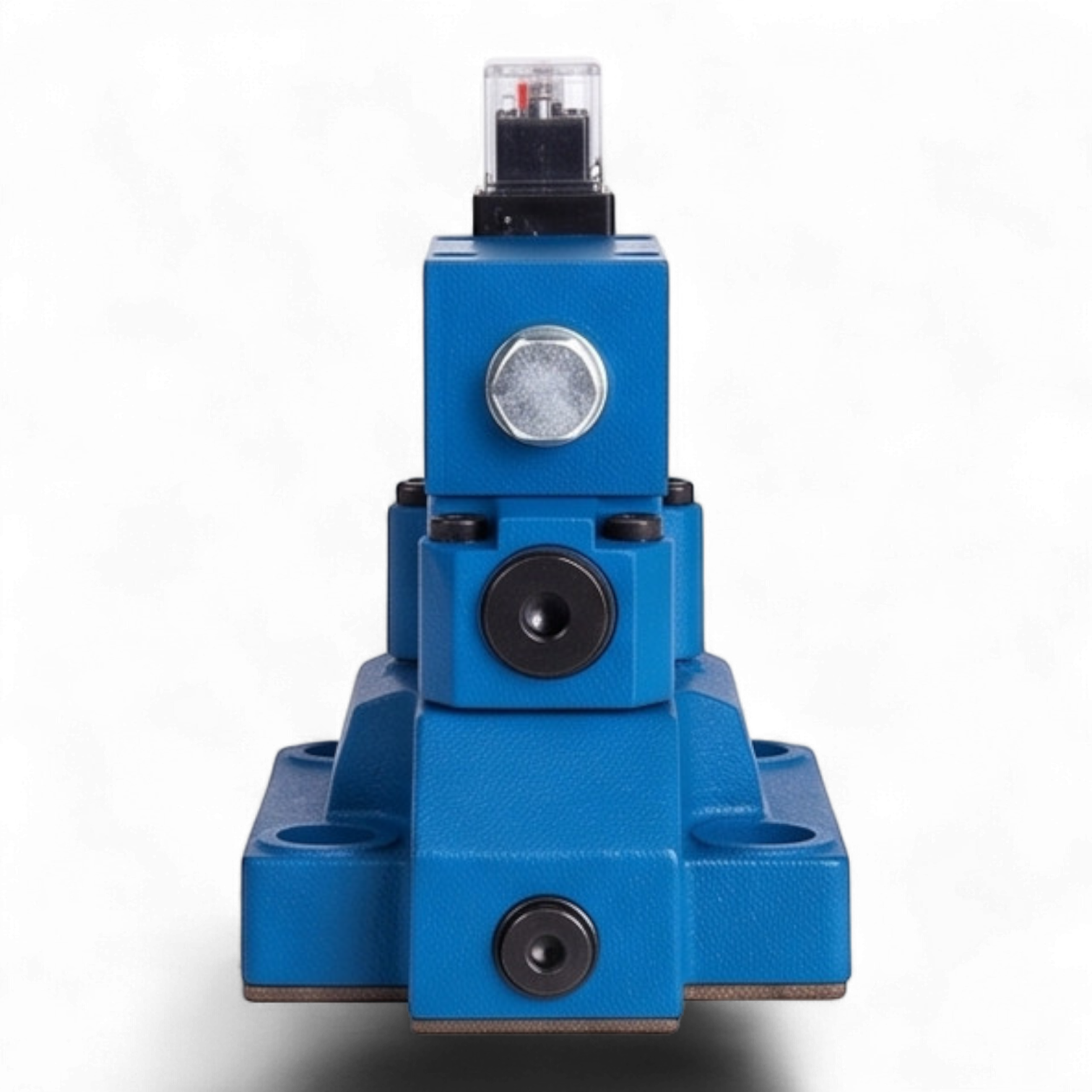

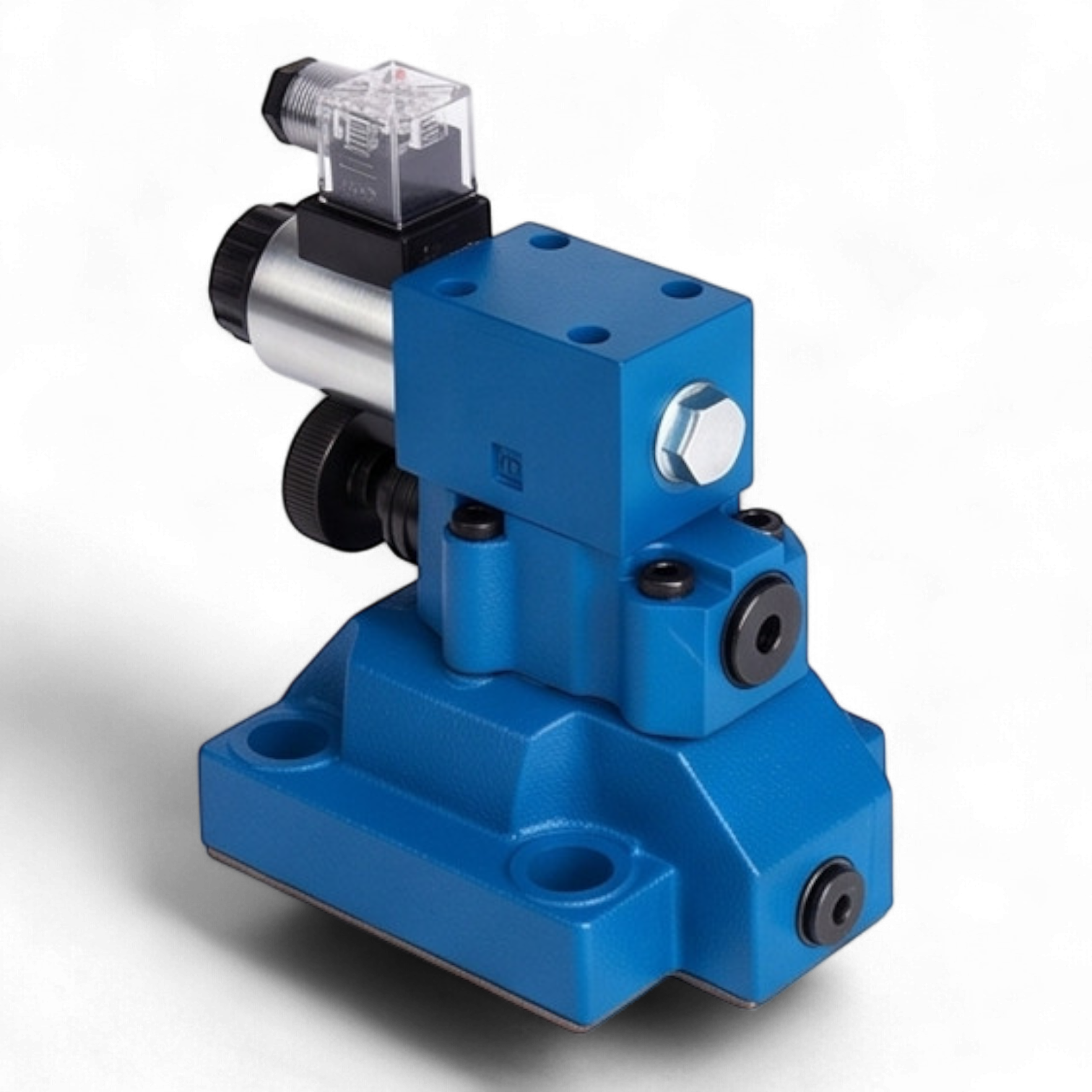

Техническое описание гидроклапана МКПВ-32/3С3Р3.220
Гидроклапан предохранительный МКПВ-32/3С3Р3.220 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и дистанционной разгрузки системы. Устройство интегрируется в гидролинии промышленного оборудования и станочных приводов, обеспечивая высокую точность срабатывания в автоматизированных циклах.
Конструктивное исполнение аппарата предусматривает стыковой тип присоединения, что минимизирует количество внешних трубопроводов и повышает компактность гидравлического блока. Управление режимами работы (разгрузкой) осуществляется посредством встроенного электромагнитного пилота с напряжением питания 220В переменного тока. Внутренняя геометрия проточной части оптимизирована для обеспечения условного прохода 32 мм, что позволяет минимизировать гидравлические потери при высоких расходах рабочей жидкости.
Технические параметры и эксплуатационные характеристики
- Номинальное давление нагнетания: 25 МПа (250 бар)
- Условный проход (Ду): 32 мм
- Тип управления: электромагнитное с пружинным возвратом золотника
- Параметры электропитания: 220В AC, 50 Гц
- Максимальная частота переключений: 3000 циклов в час
- Способ установки: стыковой монтаж на плиту
- Присоединительная резьба портов: G2"
- Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 сСт
- Класс чистоты рабочей жидкости: не ниже 10-го по ГОСТ 17216-2001
- Температурный диапазон эксплуатации: от -40°C до +120°C
- Климатическое исполнение и категория размещения: УХЛ4 согласно ГОСТ 15150-69
- Масса изделия в сборе: 45 кг
- Габаритные размеры корпуса: 380×220×260 мм
Функциональные особенности и преимущества
- Трехпозиционная конфигурация (3/3) для гибкого управления потоками
- Высокое быстродействие электромагнитного привода пилотного каскада
- Возможность дистанционной разгрузки гидросистемы через электромагнитный клапан
- Наличие визуального индикатора положения золотника для диагностики
- Повышенная износостойкость прецизионных пар трения
- Упрощенный алгоритм настройки давления срабатывания и технического обслуживания
