Техническое описание гидроклапана МКПВ-32/3С3Р3.110

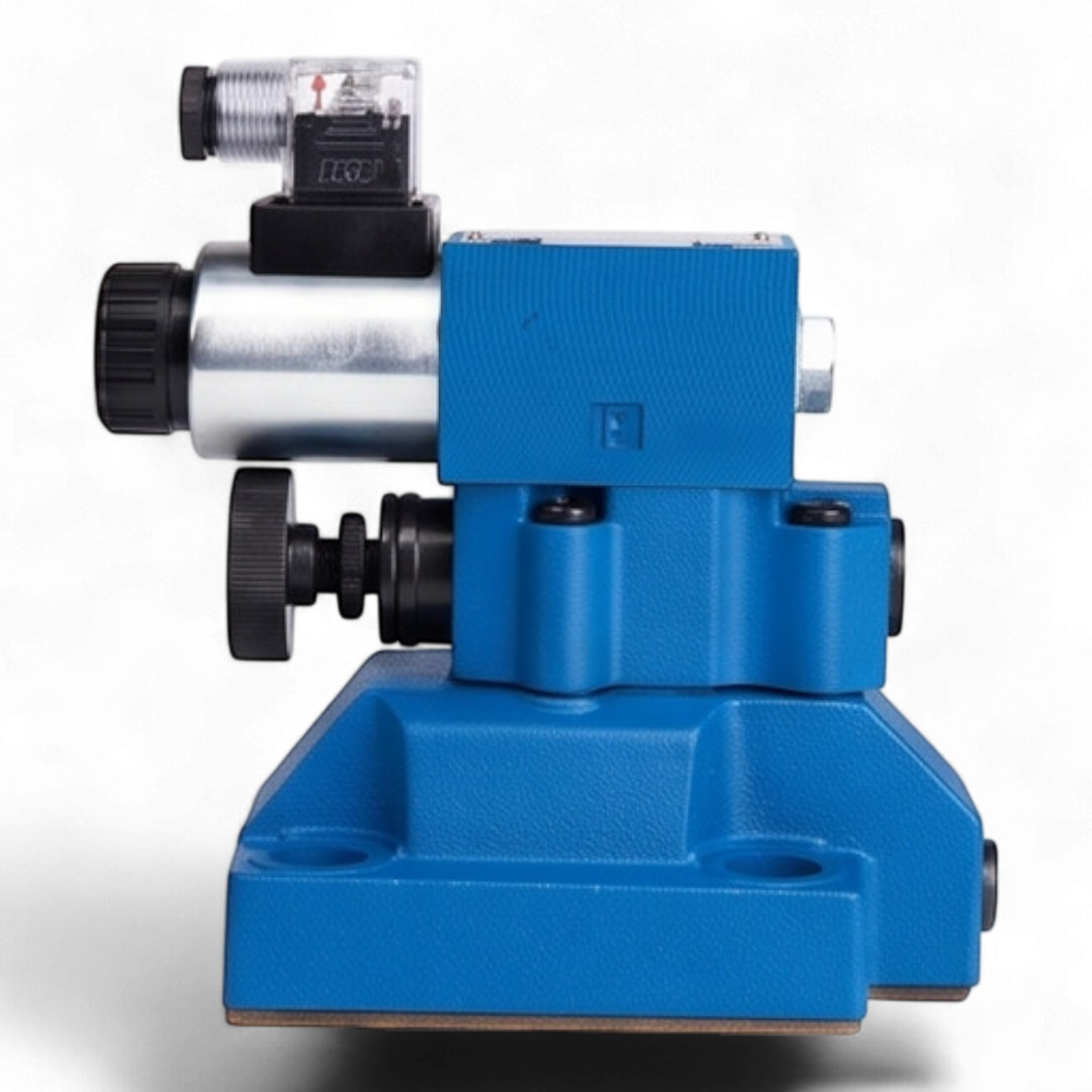

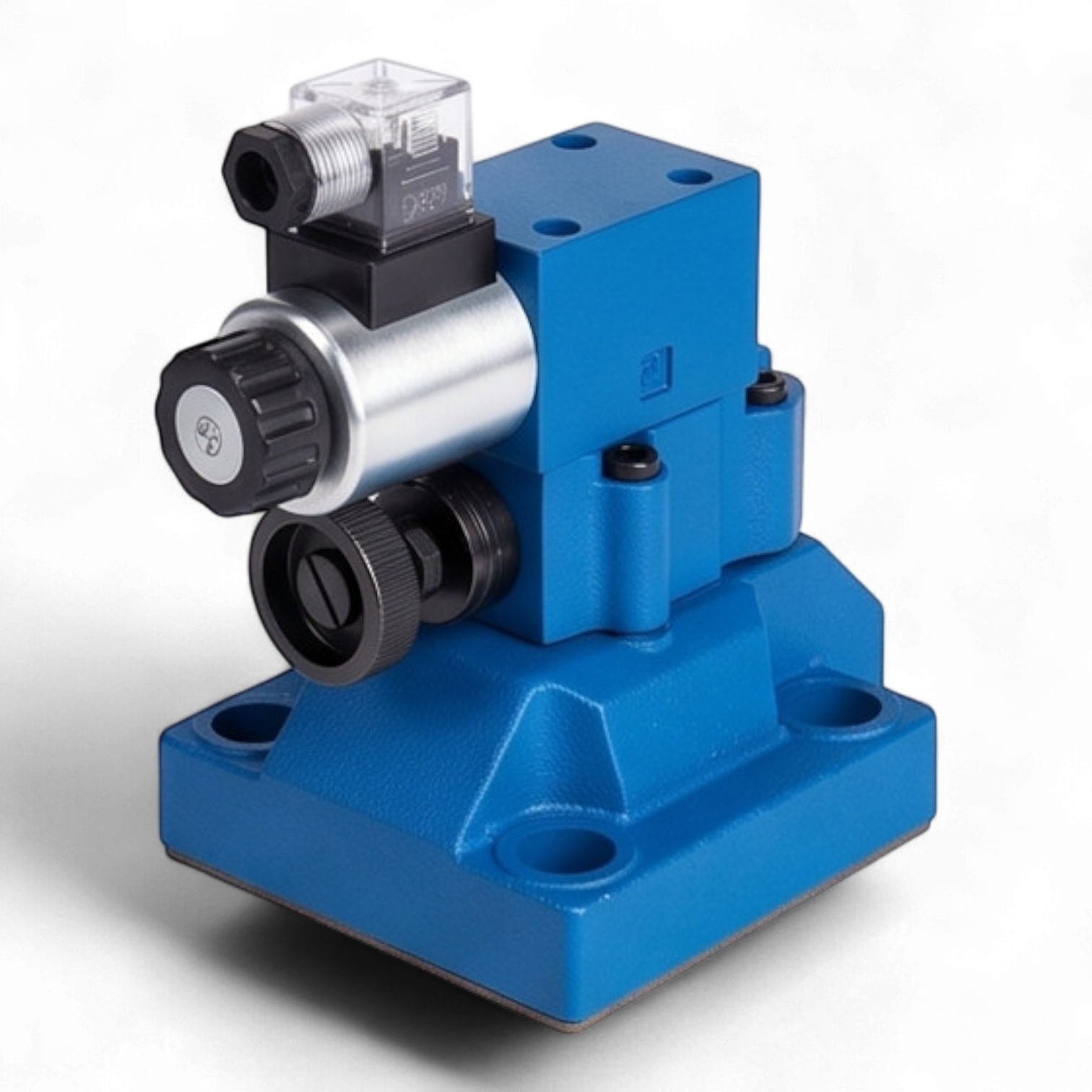

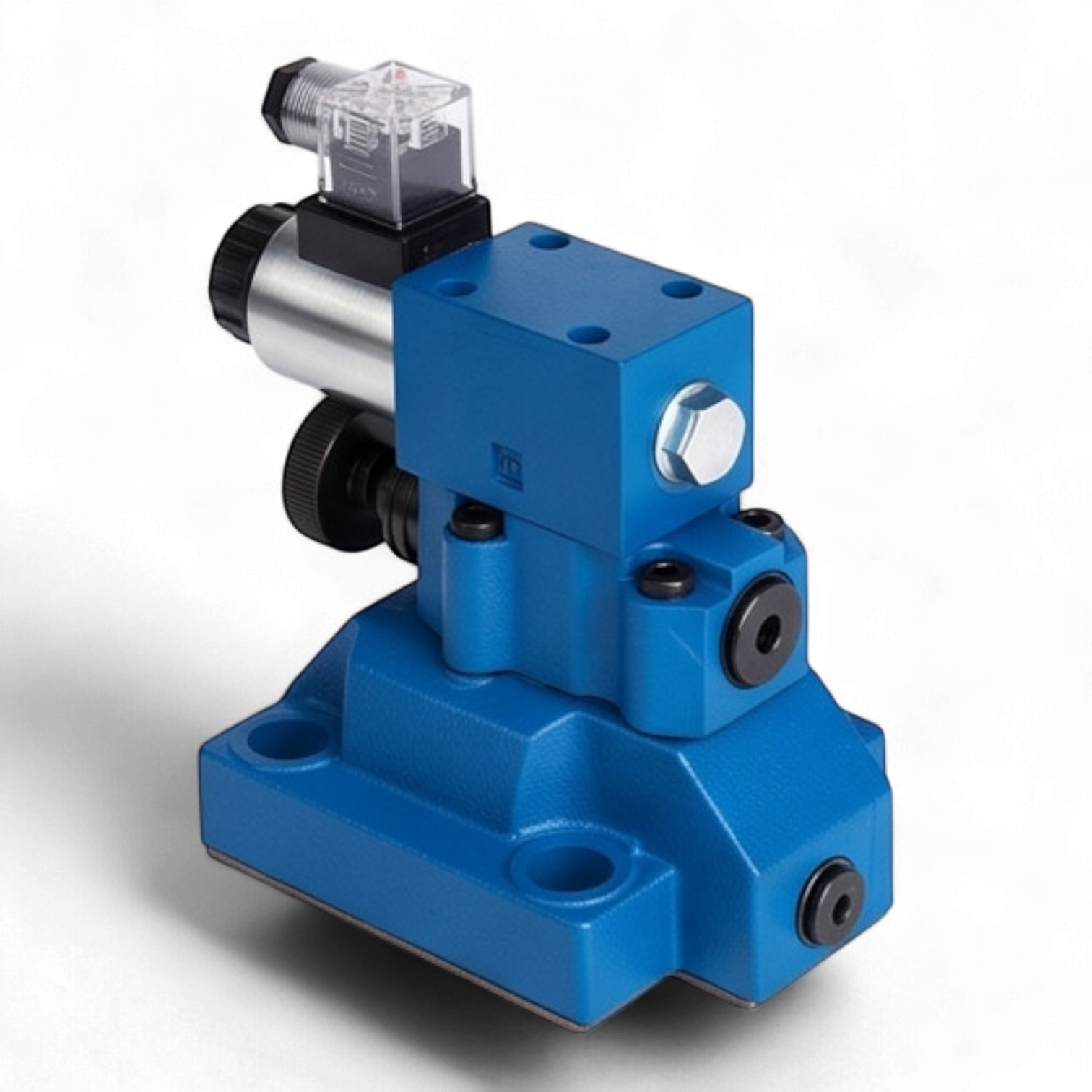

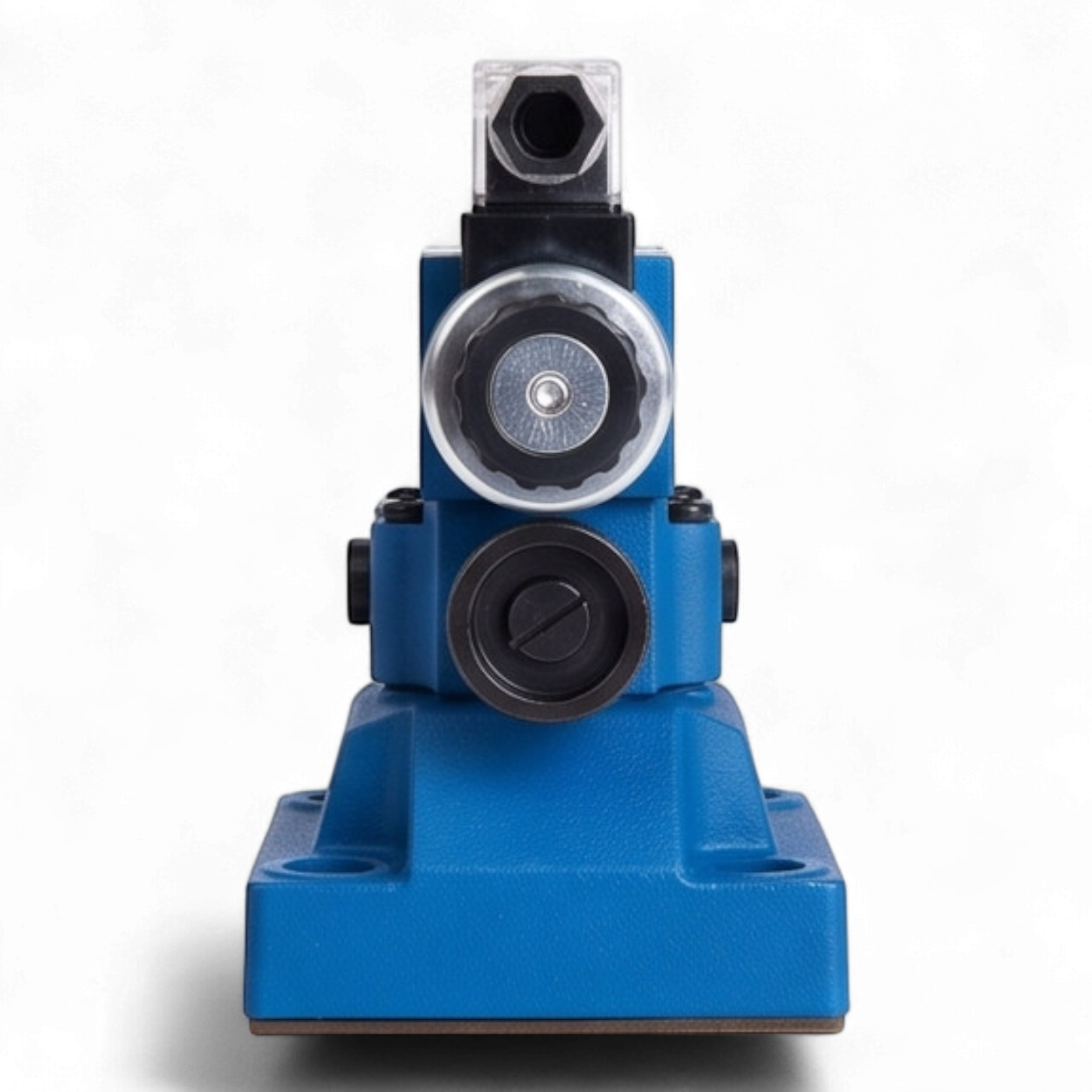

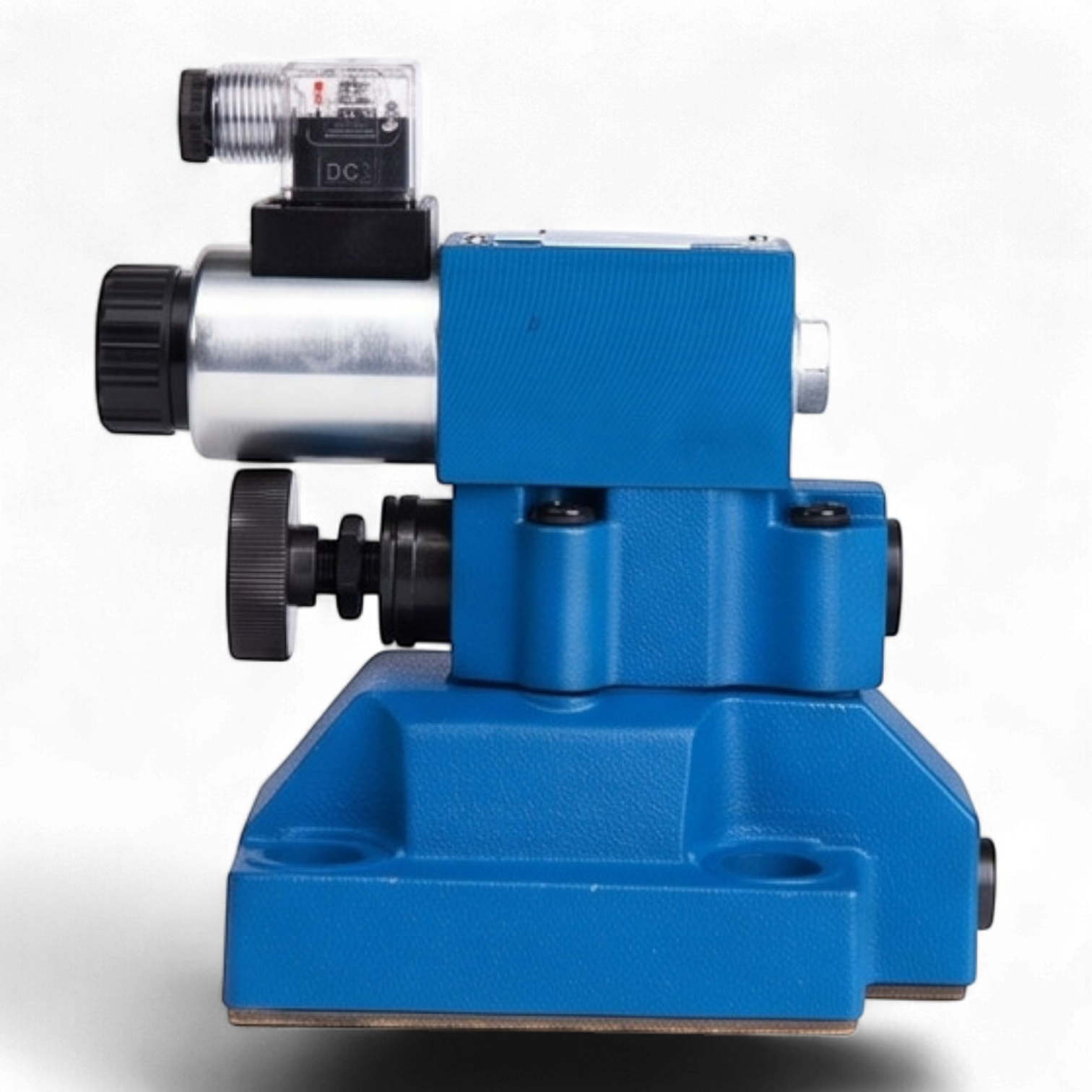

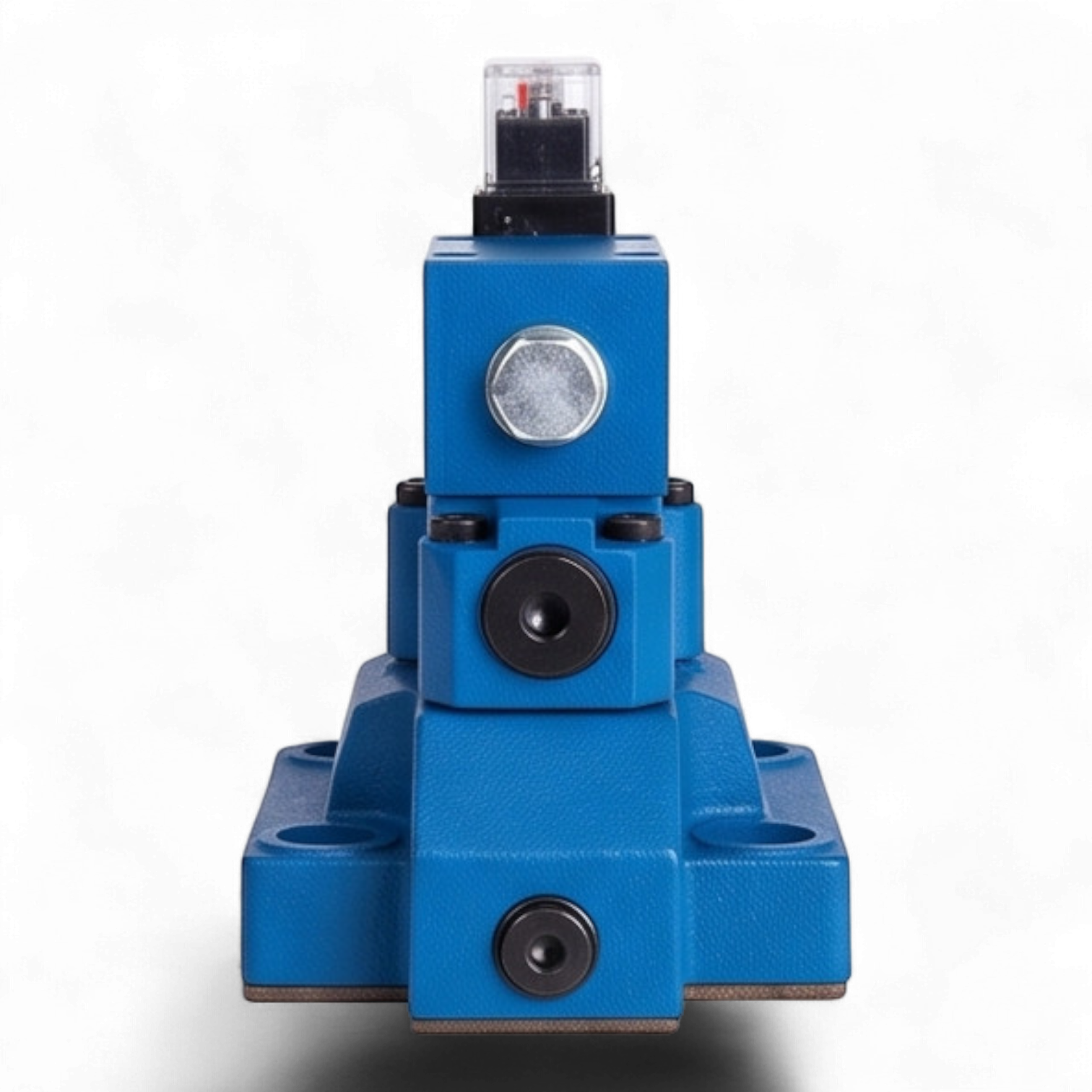

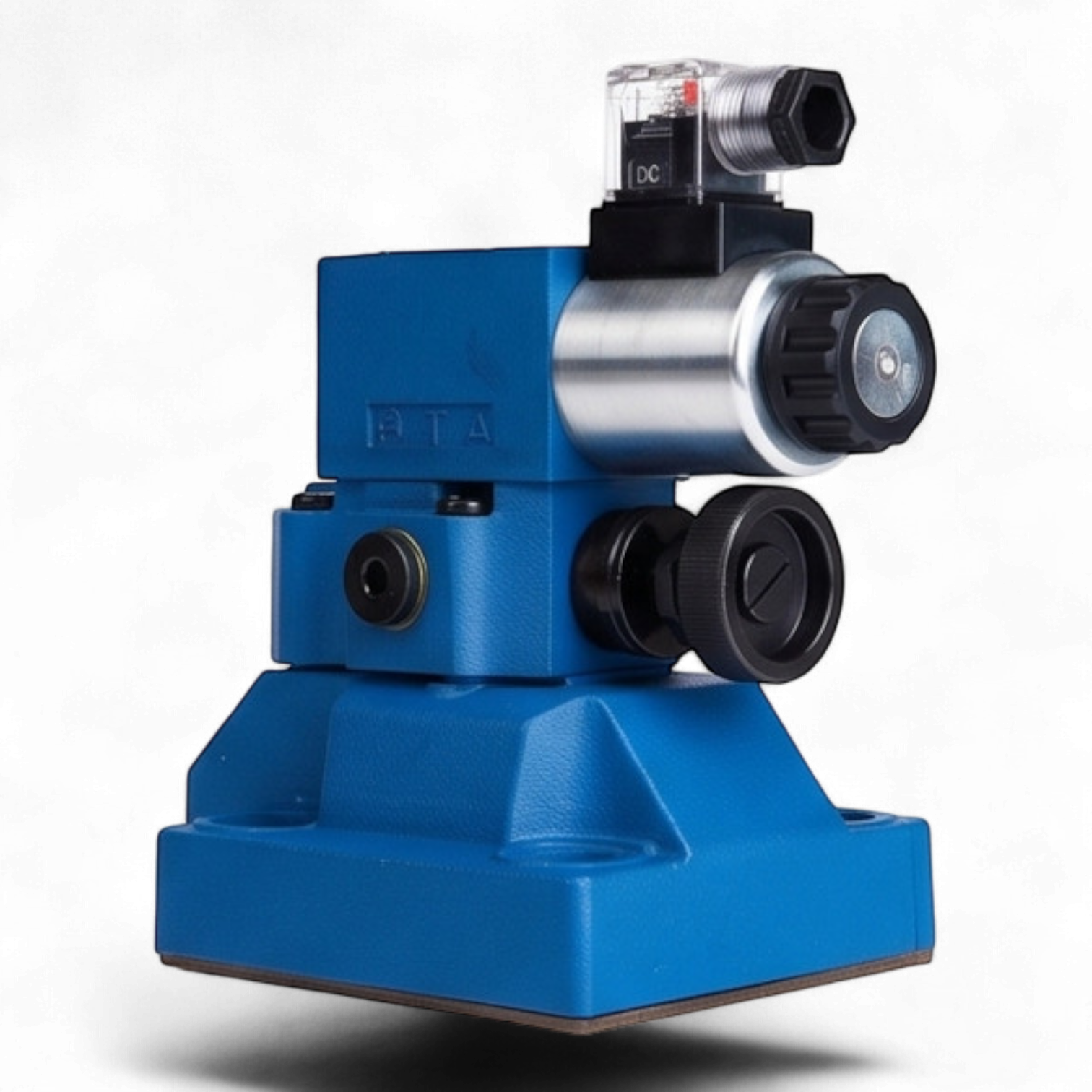

Гидроклапан предохранительный МКПВ-32/3С3Р3.110 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы путем пропускания потока рабочей жидкости в сливную магистраль.
Конструктивное исполнение стыкового монтажа обеспечивает минимальные гидравлические потери и высокую компактность при интеграции в гидроблоки. Устройство оснащено электромагнитным управлением разгрузкой, что позволяет автоматизировать рабочие циклы промышленного оборудования. Клапан рассчитан на эксплуатацию в тяжелых режимах при номинальном давлении до 32 МПа (максимальная настройка согласно модификации).
Основные технические параметры:
- Условный проход (Ду): 32 мм
- Номинальное давление на входе: 32 МПа (320 бар)
- Диапазон регулирования давления: 0.5 – 32 МПа
- Номинальный расход рабочей жидкости: до 320 л/мин
- Тип монтажа: Стыковой (присоединительная плоскость по ГОСТ 26890)
- Управление разгрузкой: Электромагнитное (нормально-открытое/закрытое в зависимости от схемы)
- Напряжение электромагнита: 110 В переменного тока (AC)
- Рабочая среда: Минеральные масла очисткой не хуже 12-го класса по ГОСТ 17216
- Кинематическая вязкость масла: 10 – 400 мм²/с (сСт)
- Температурный диапазон эксплуатации: от -40°C до +50°C (окружающая среда)
- Масса изделия: 12.5 кг
Функциональные особенности и преимущества:
- Двухкаскадная конструкция (основной и вспомогательный клапаны) обеспечивает высокую стабильность давления при изменении расхода.
- Наличие встроенного электромагнитного пилота для дистанционного перевода гидросистемы в режим холостого хода.
- Высокая герметичность запорных элементов, минимизирующая внутренние утечки.
- Климатическое исполнение УХЛ4 гарантирует надежную работу в закрытых отапливаемых помещениях.
