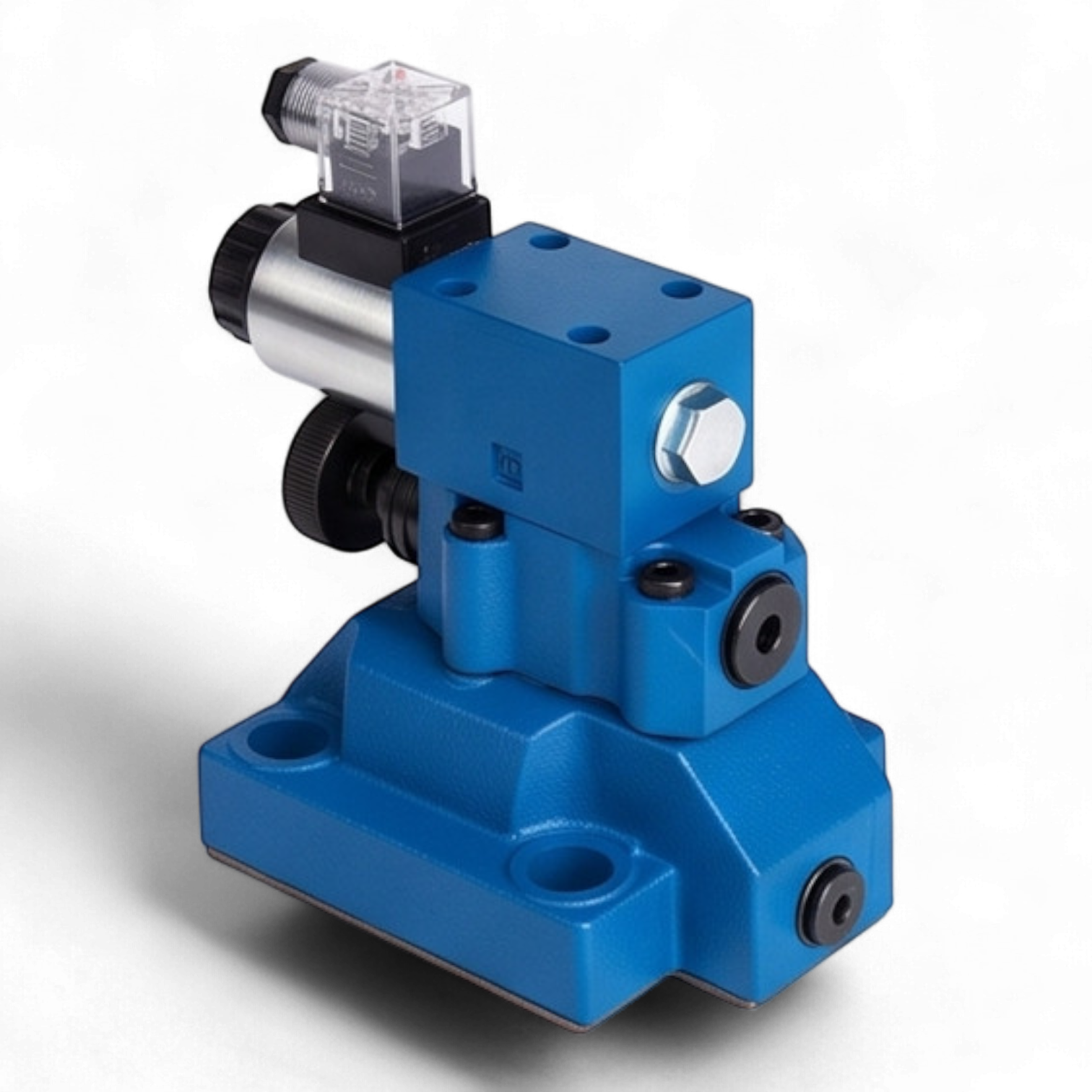

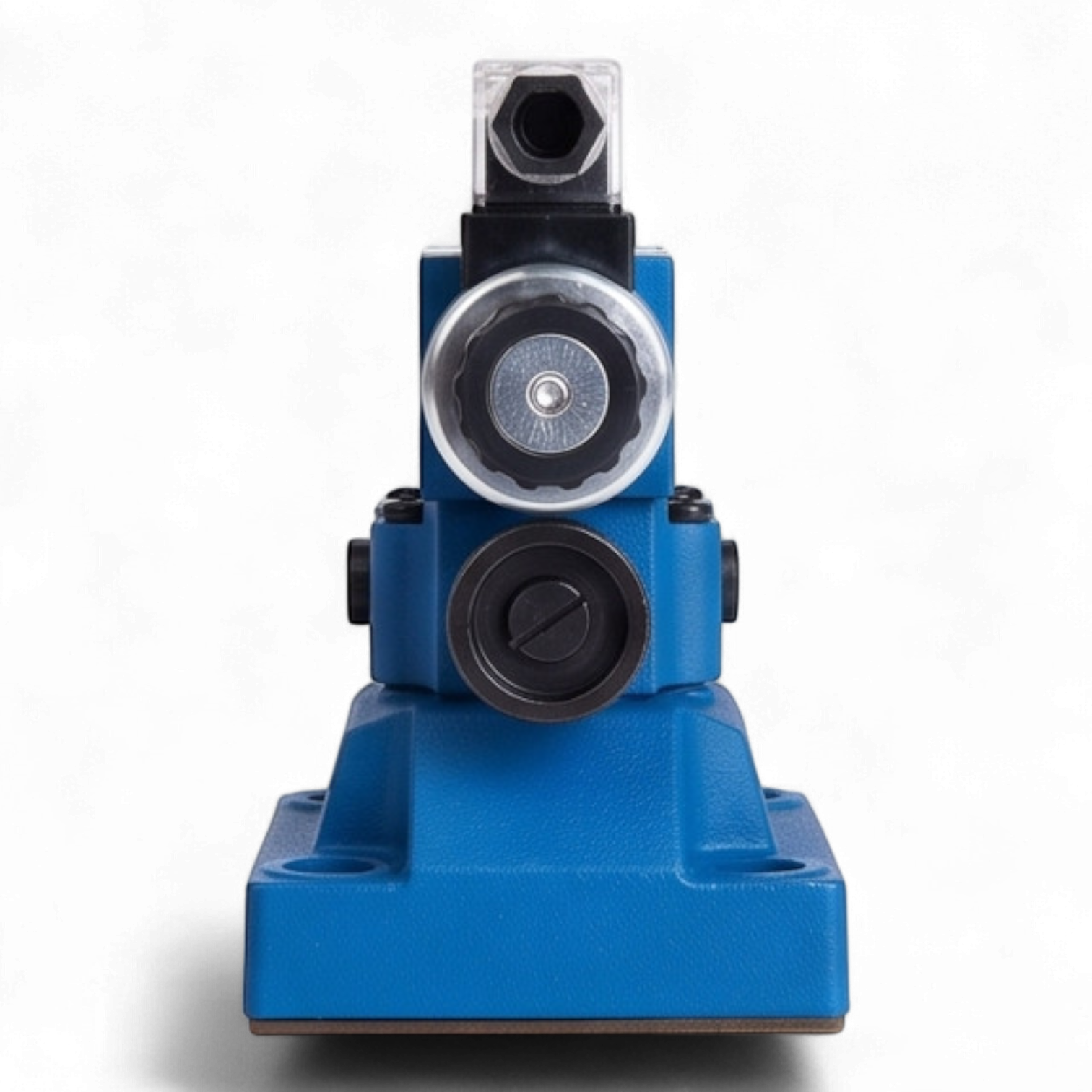

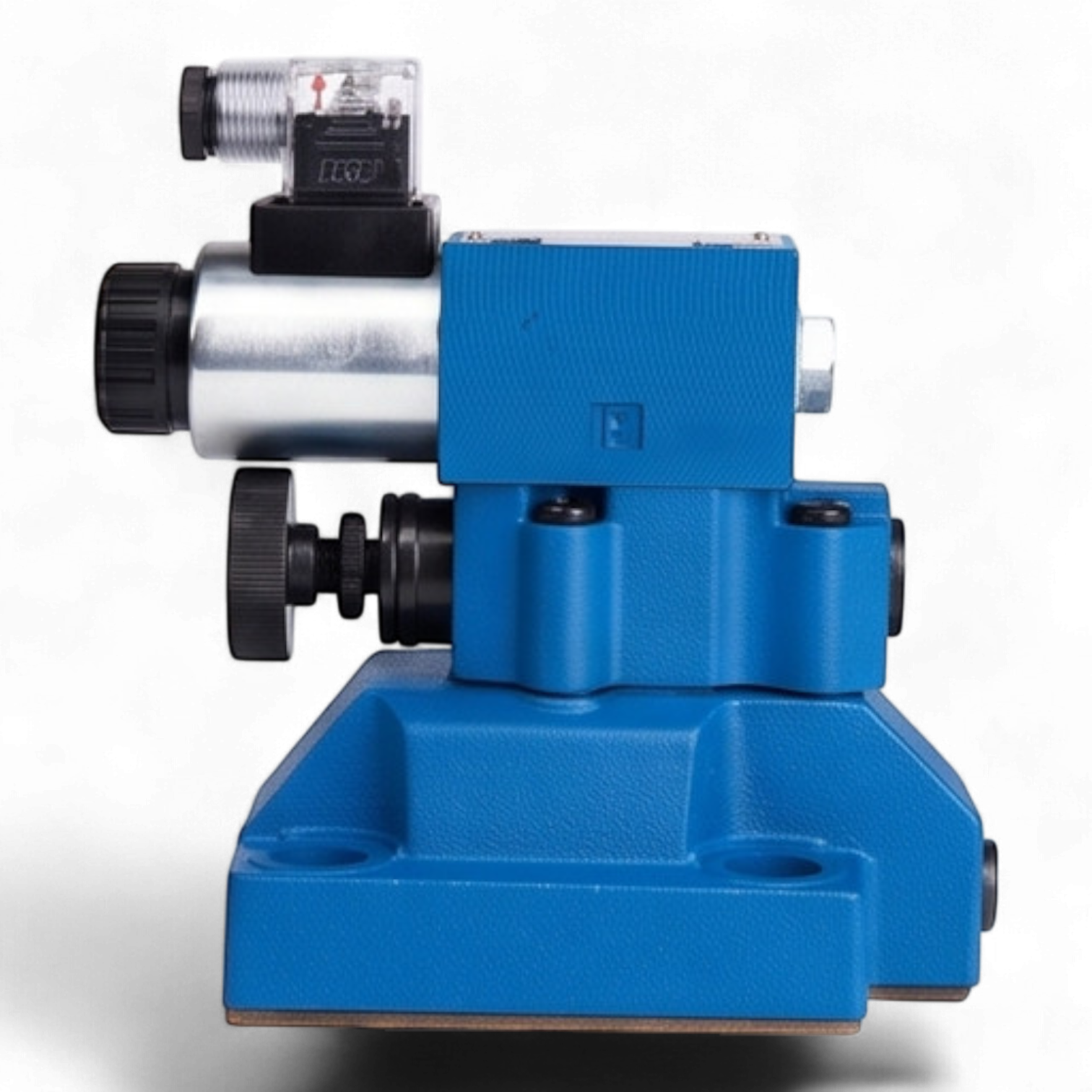

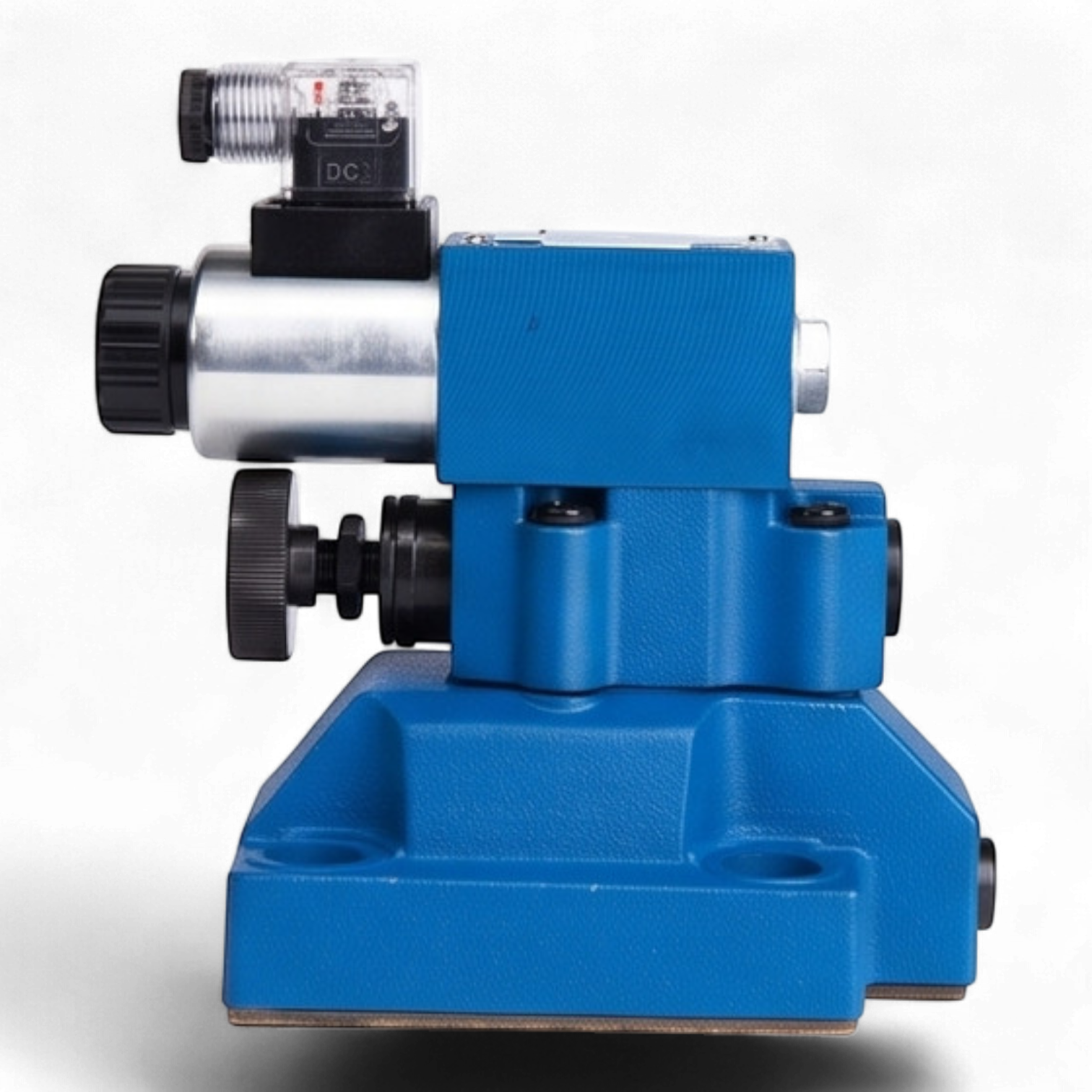

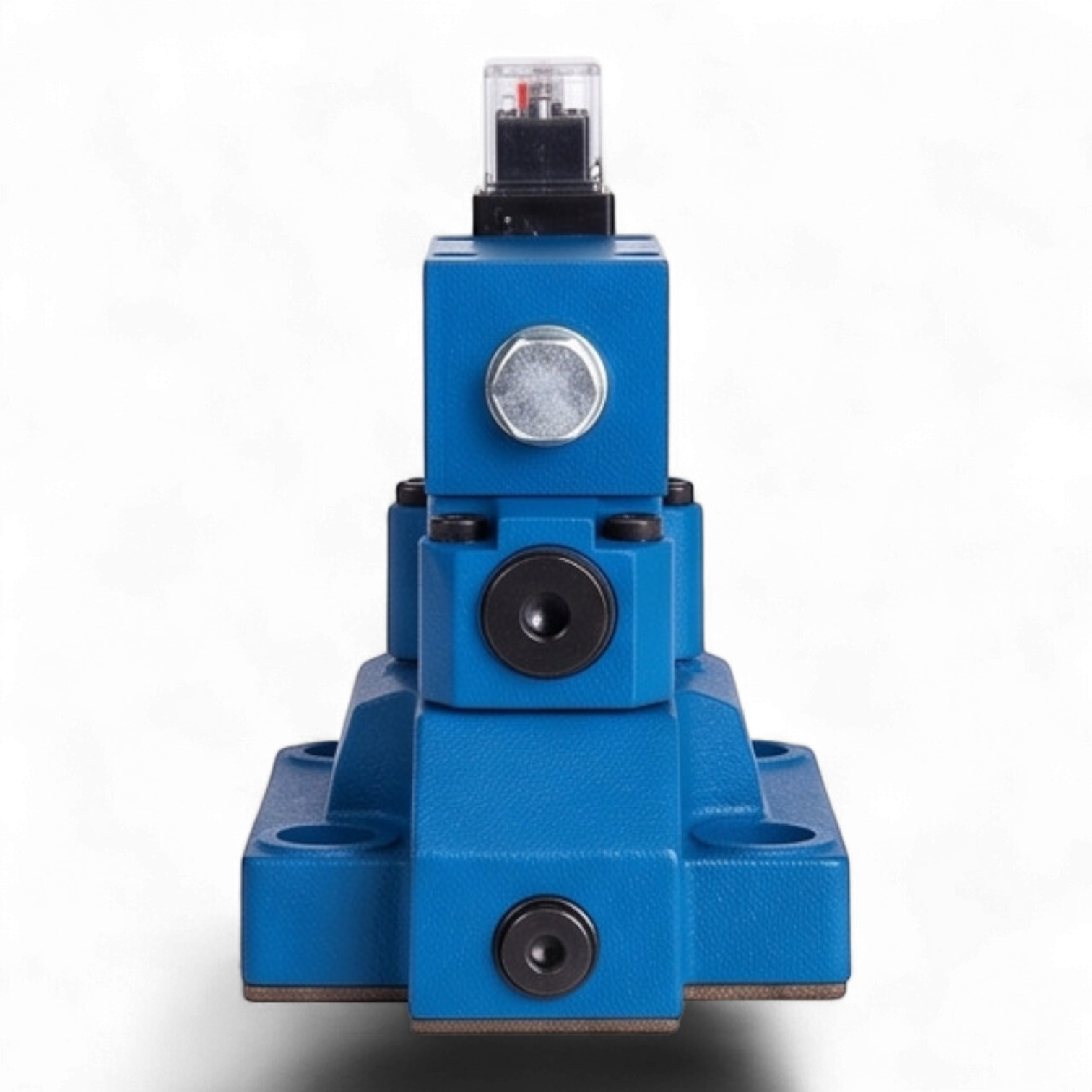

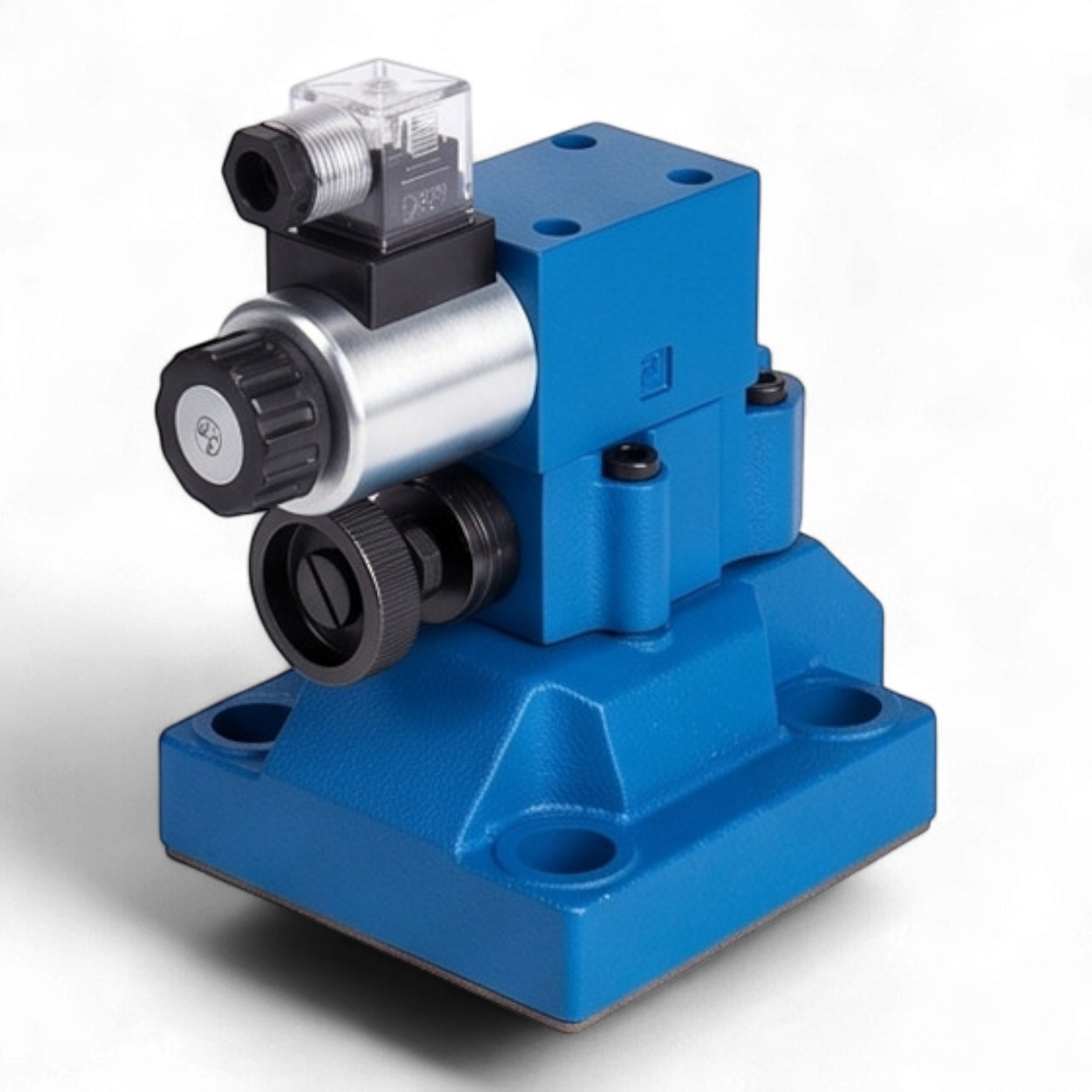

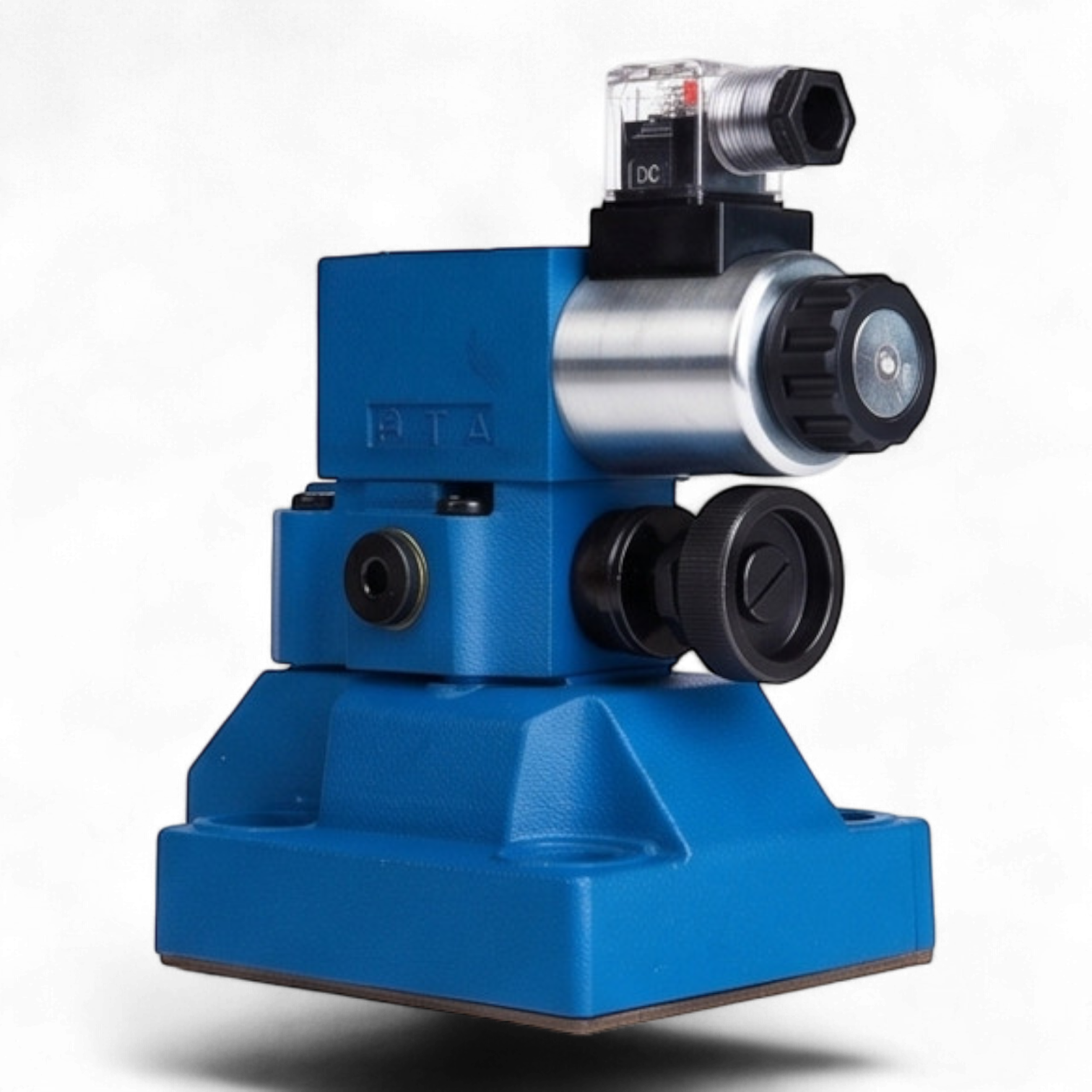

Гидроклапан предохранительный МКПВ-32/3С3Р2.24 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления в гидравлических системах станочного оборудования и промышленных прессов, защиты от превышения давления сверх допустимого уровня, а также для дистанционной разгрузки системы.
Технические параметры и конструктивные особенности
Устройство функционирует на базе золотникового механизма с электромагнитным управлением (напряжение питания 24В DC). Конструкция обеспечивает высокую пропускную способность при сохранении стабильности характеристик давления. Стыковое исполнение позволяет производить монтаж на промежуточные плиты или гидроблоки, что минимизирует количество трубопроводных соединений и повышает общую герметичность системы.
Основные технические показатели:
- Условный проход (Dу): 32 мм
- Номинальное давление нагнетания: 25 МПа (250 бар)
- Диапазон регулировки давления: 0.5 – 32 МПа (в зависимости от настройки пружины)
- Тип управления: Электромагнитное (24 В) с пружинным возвратом золотника
- Максимальный расход рабочей жидкости: до 400 л/мин
- Климатическое исполнение: УХЛ4 (эксплуатация в помещениях с искусственно регулируемыми климатическими условиями)
- Класс чистоты рабочей жидкости: не ниже 12-го по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм)
- Вязкость рабочей жидкости: 10 – 400 сСт (мм²/с)
- Масса изделия: 45 кг
Функциональные преимущества
Аппарат МКПВ-32/3С3Р2.24 характеризуется высокой динамической устойчивостью и малым временем срабатывания. Наличие встроенного электромагнитного управления позволяет реализовать функцию дистанционной разгрузки гидросистемы в автоматическом режиме. Применение минеральных масел с широким диапазоном температур (от +1°C до +70°C) обеспечивает универсальность эксплуатации в различных производственных циклах.
Герметичность запорных элементов и прецизионная обработка сопрягаемых поверхностей золотниковой пары гарантируют минимальные внутренние утечки, что критически важно для поддержания КПД гидропривода.
