МКПВ-32/3С3Р2.220

Техническое описание гидроклапана МКПВ-32/3С3Р2.220

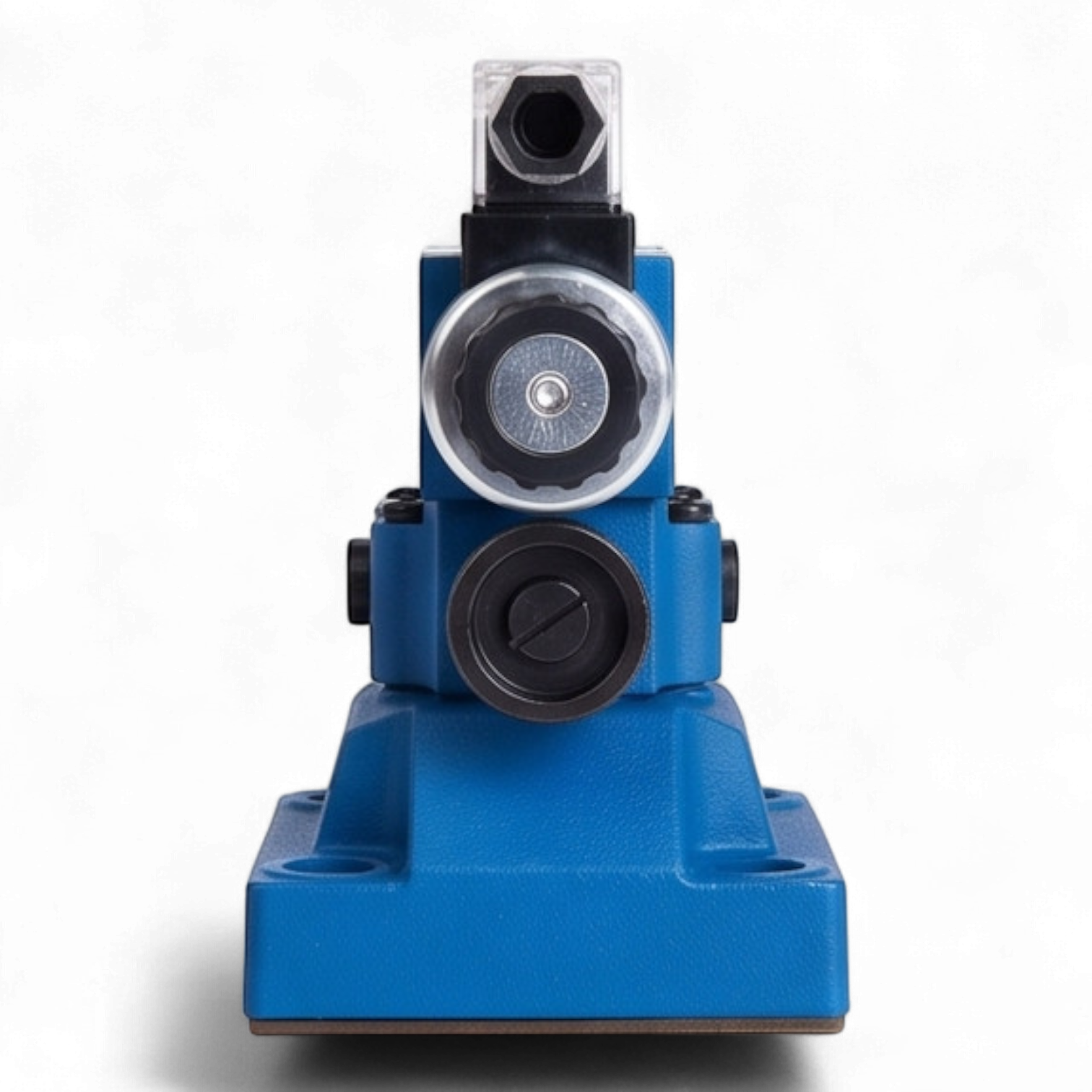

Гидроклапан предохранительный МКПВ-32/3С3Р2.220 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы путем перепуска рабочей жидкости в сливную магистраль.

Конструктивное исполнение устройства включает в себя основной клапан с логическим элементом и управляющий каскад (пилот). Стыковой способ монтажа обеспечивает высокую герметичность соединений и позволяет интегрировать клапан непосредственно на монтажные плиты или блоки управления, минимизируя количество трубопроводных линий.

Основные технические параметры:

• Условный проход (Dу): 32 мм
• Номинальное давление на входе: 25 МПа (250 бар)
• Диапазон регулировки давления: до 32 МПа
• Номинальный расход рабочей жидкости: до 320 л/мин
• Тип управления: электромагнитное (дистанционная разгрузка)
• Напряжение питания электромагнита: 220 В переменного тока (AC 50 Гц)
• Тип монтажа: стыковой (присоединительные отверстия по ГОСТ 26890)
• Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт)
• Тонкость фильтрации: не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216)
• Температурный режим эксплуатации: от -40°C до +70°C (окружающая среда), до +80°C (рабочая жидкость)
• Масса изделия: 45 кг

Функциональные особенности и преимущества:

• Двухкаскадная схема: обеспечивает высокую стабильность давления при изменении расхода и плавность срабатывания.
• Дистанционное управление: наличие встроенного электромагнитного распределителя позволяет переводить гидросистему в режим разгрузки по электрическому сигналу.
• Надежность конструкции: прецизионная обработка сопрягаемых поверхностей золотника и гильзы гарантирует минимальные внутренние утечки.
• Климатическая устойчивость: исполнение УХЛ4 обеспечивает стабильную работу в условиях умеренного и холодного климата внутри помещений.
