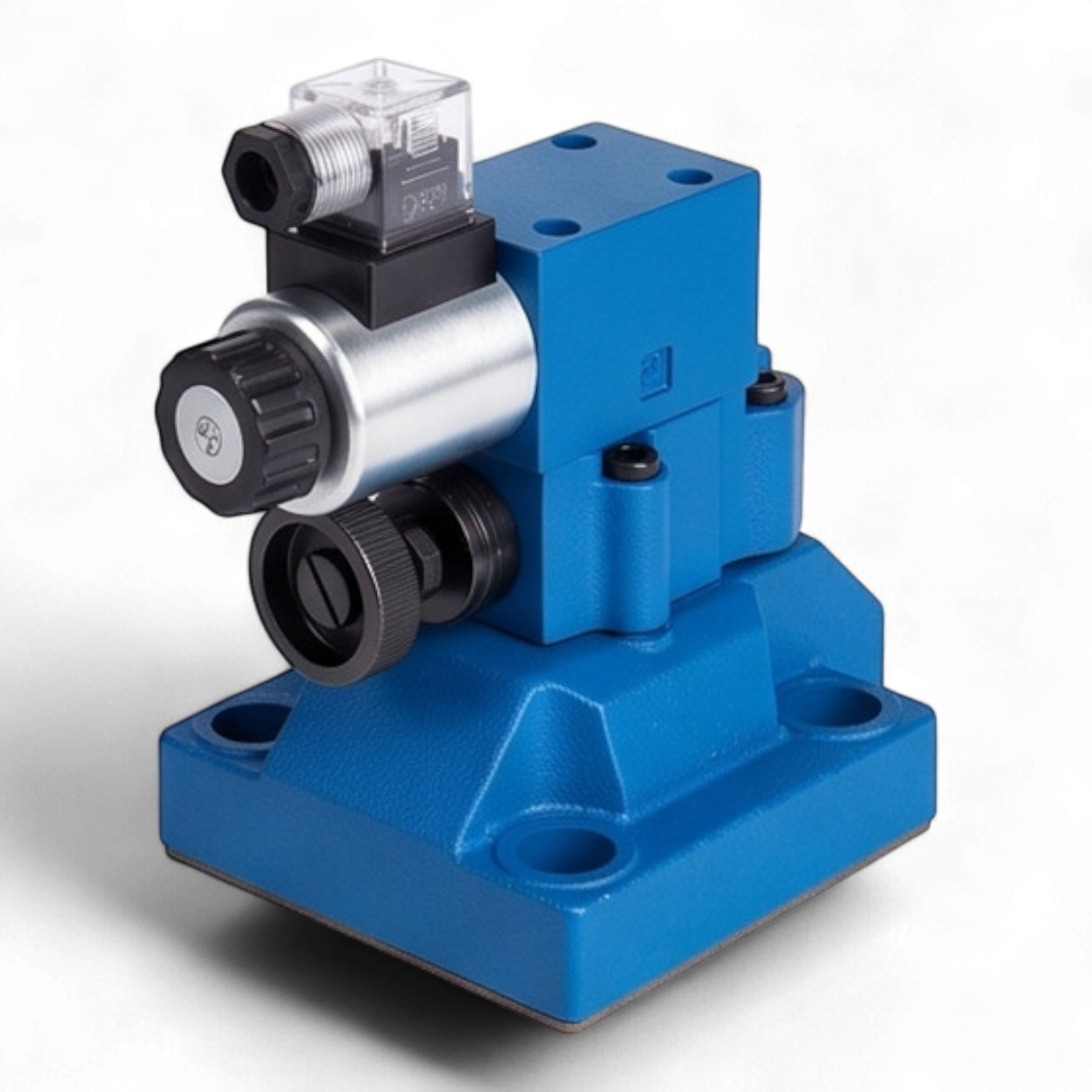

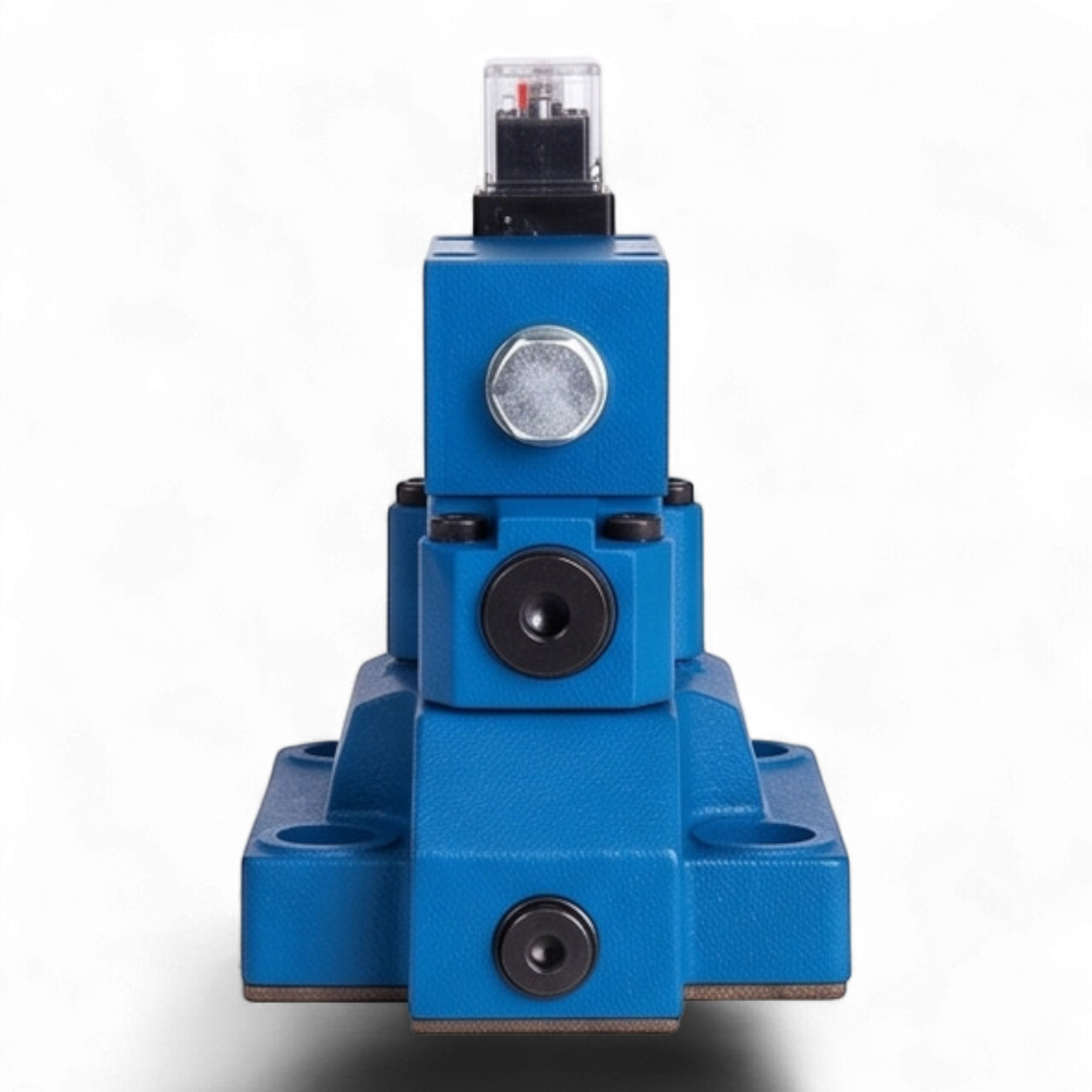

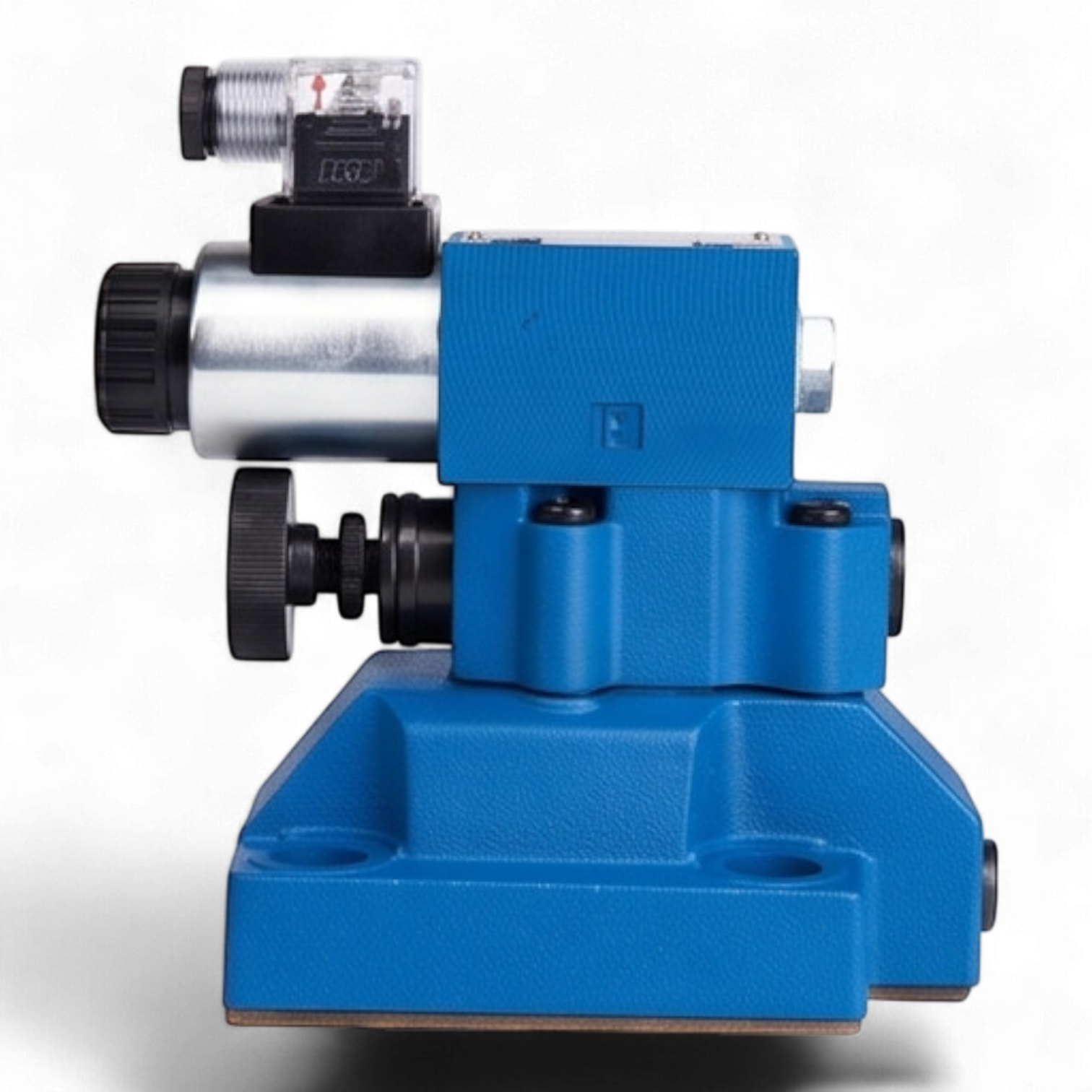

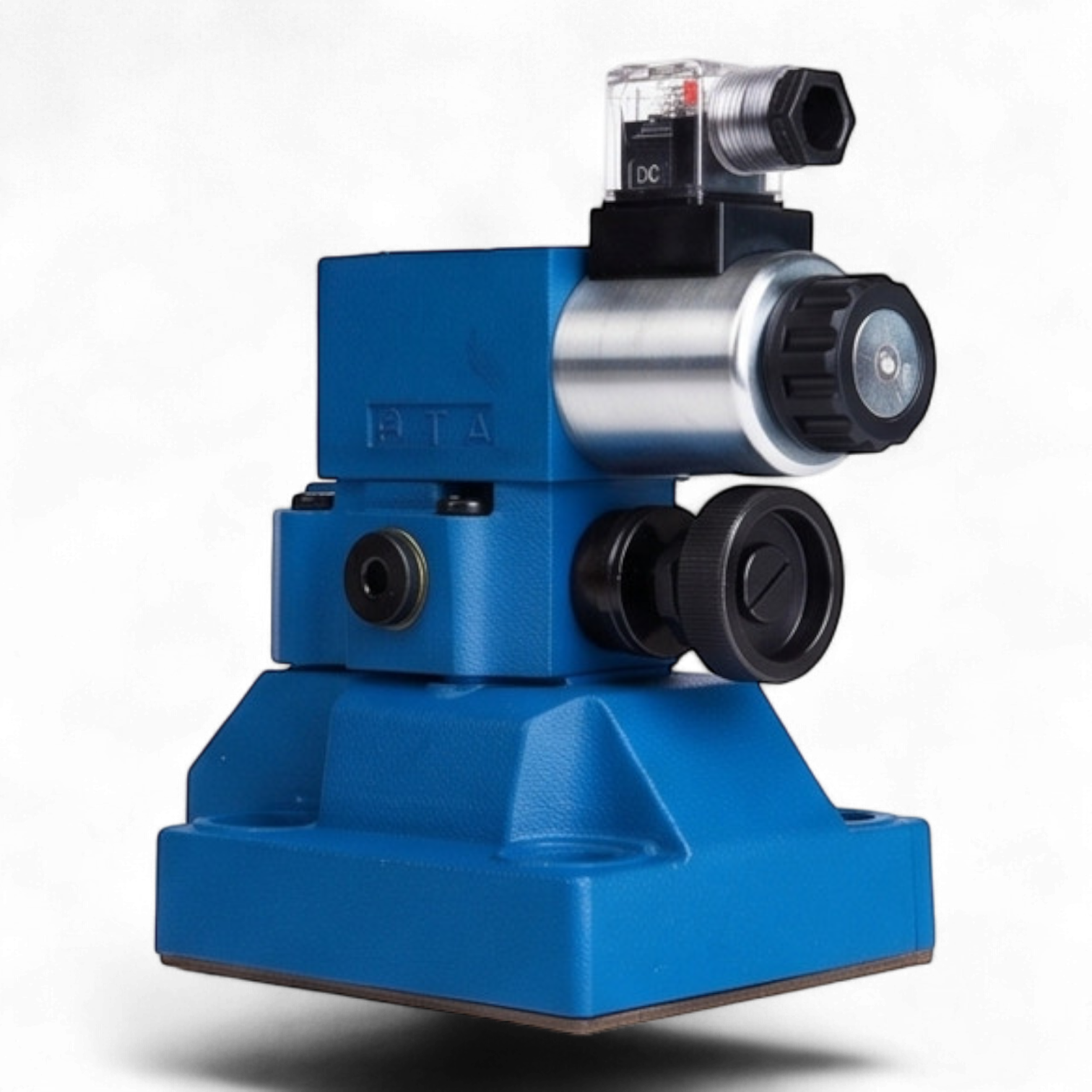

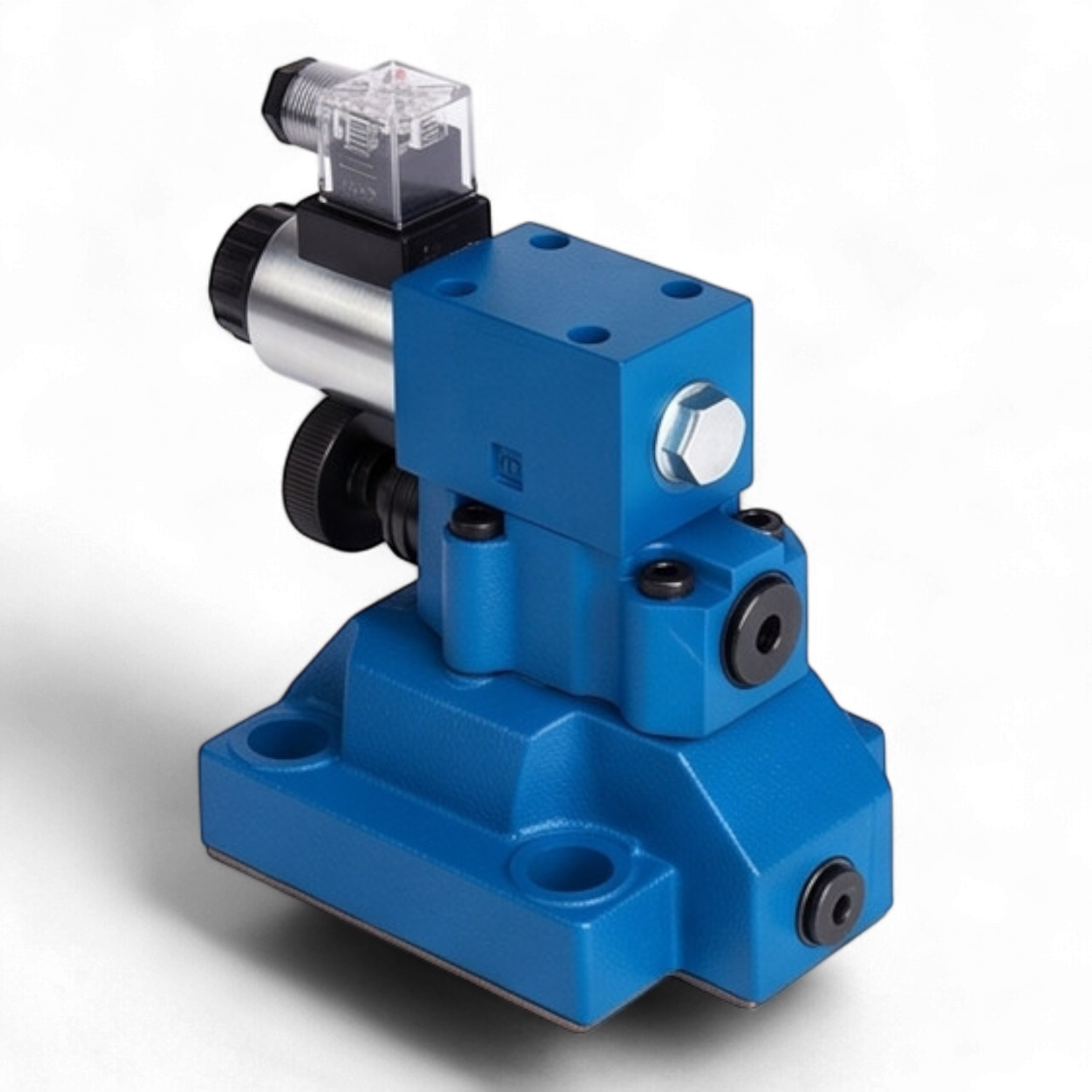

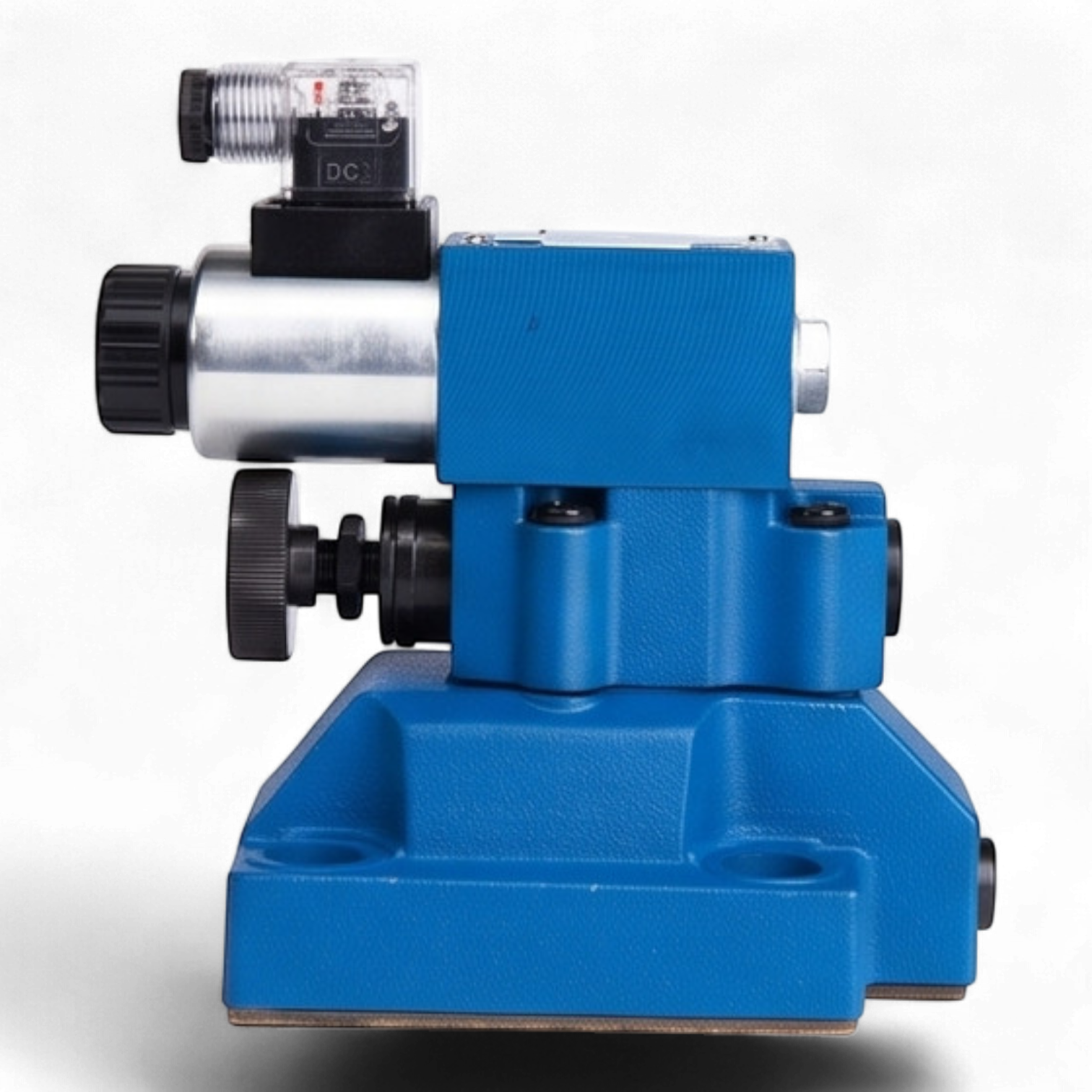

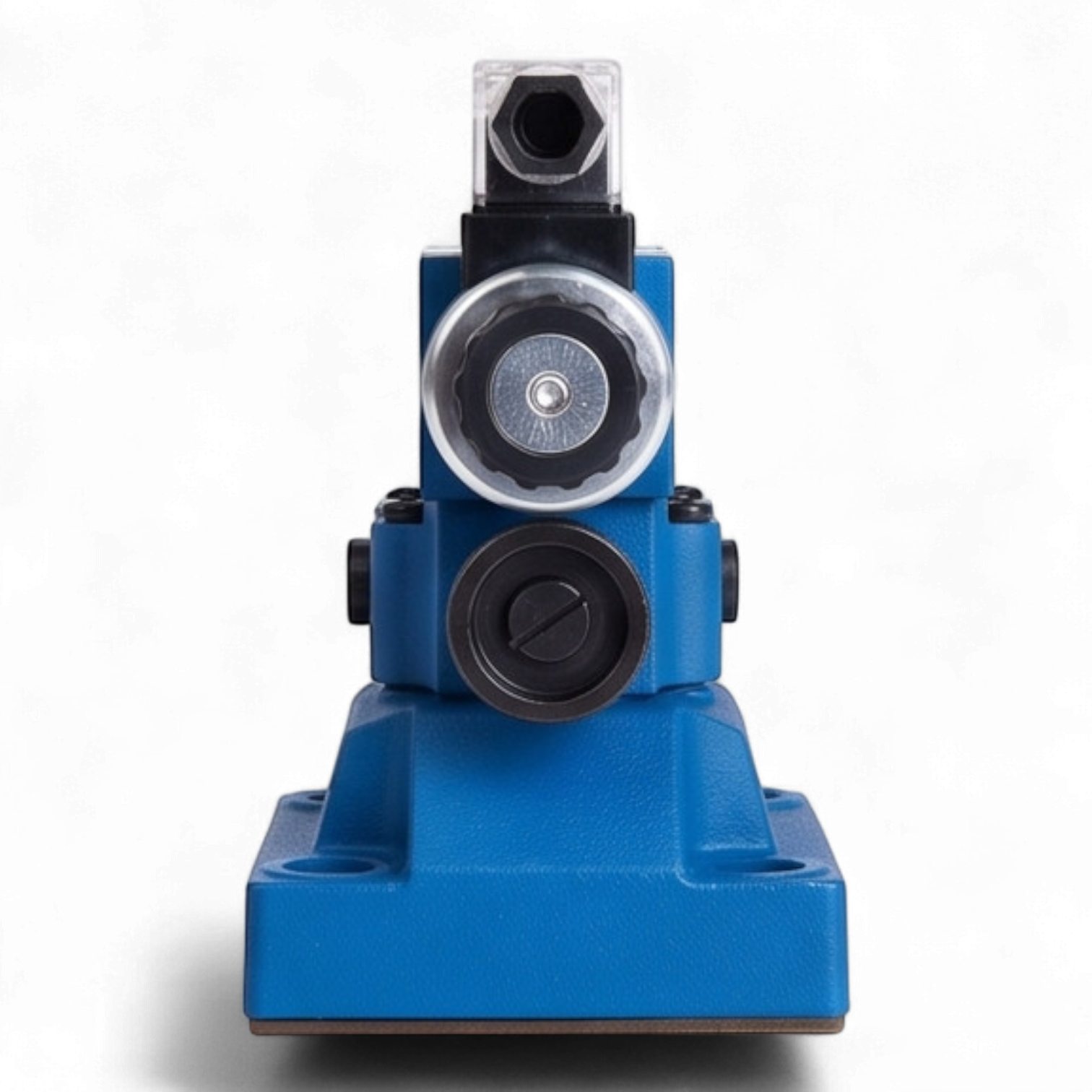

Техническое описание гидроклапана МКПВ-32/3С3Р2.110
Гидроклапан предохранительный МКПВ-32/3С3Р2.110 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы. Данное устройство относится к классу аппаратуры непрямого действия и обеспечивает высокую стабильность характеристик при значительных расходах рабочей жидкости.
Конструктивное исполнение стыкового типа позволяет интегрировать клапан непосредственно на монтажную плиту или гидроблок, что минимизирует количество трубопроводных соединений и повышает общую жесткость гидравлической схемы. Управление разгрузкой осуществляется посредством встроенного электромагнитного привода, работающего от сети переменного тока 110 В.
Основные технические параметры:
- Условный проход (Dy): 32 мм
- Номинальное давление на входе: 32 МПа (320 бар)
- Диапазон регулирования давления: до 25 МПа (в зависимости от настройки пружины)
- Номинальный расход рабочей жидкости: до 400 л/мин
- Тип монтажа: Стыковой (присоединительные отверстия согласно ГОСТ 26890)
- Тип управления разгрузкой: Электромагнитное (нормально-открытое/закрытое в зависимости от исполнения)
- Параметры электропитания: 110 В переменного тока (AC), 50 Гц
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 мм²/с (сСт)
- Тонкость фильтрации: не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216)
- Температурный диапазон эксплуатации: от -20°C до +50°C (окружающая среда), от +10°C до +70°C (рабочая жидкость)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Масса изделия: 12.5 кг
Конструктивные и функциональные особенности:
- Двухкаскадная система: Включает в себя основной клапан (золотникового или конусного типа) и вспомогательный (пилотный) клапан, что обеспечивает плавность срабатывания и высокую пропускную способность.
- Дистанционное управление: Наличие электромагнитного управления позволяет переводить гидросистему в режим разгрузки (слив масла в бак под низким давлением) по электрическому сигналу.
- Прецизионная регулировка: Механизм ручной настройки (винтовой или рукоятка) позволяет точно выставить порог срабатывания предохранительного устройства.
- Материалы: Корпус выполнен из высокопрочного чугуна или стали с антикоррозийным покрытием, рабочие элементы подвергнуты термообработке для повышения износостойкости.
