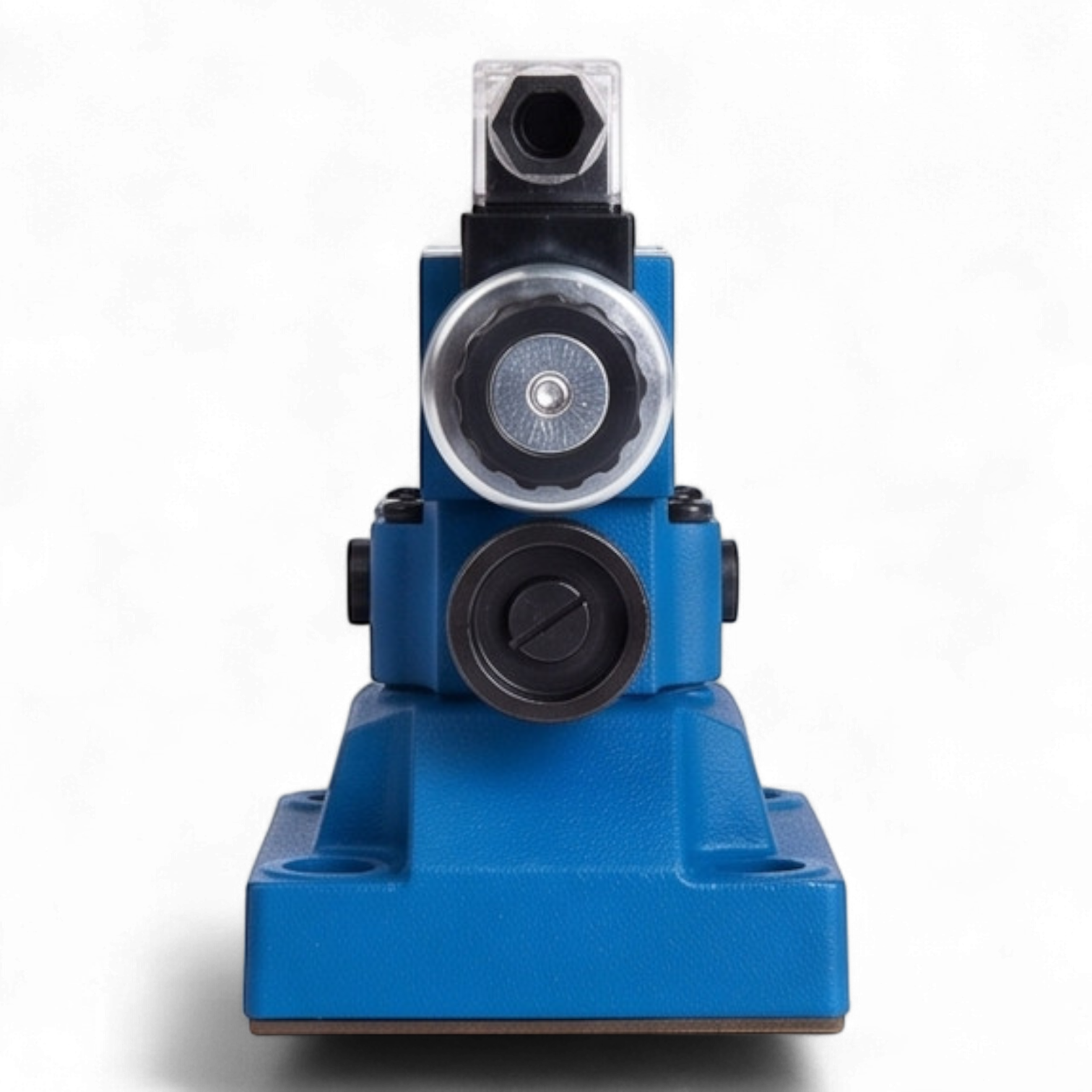

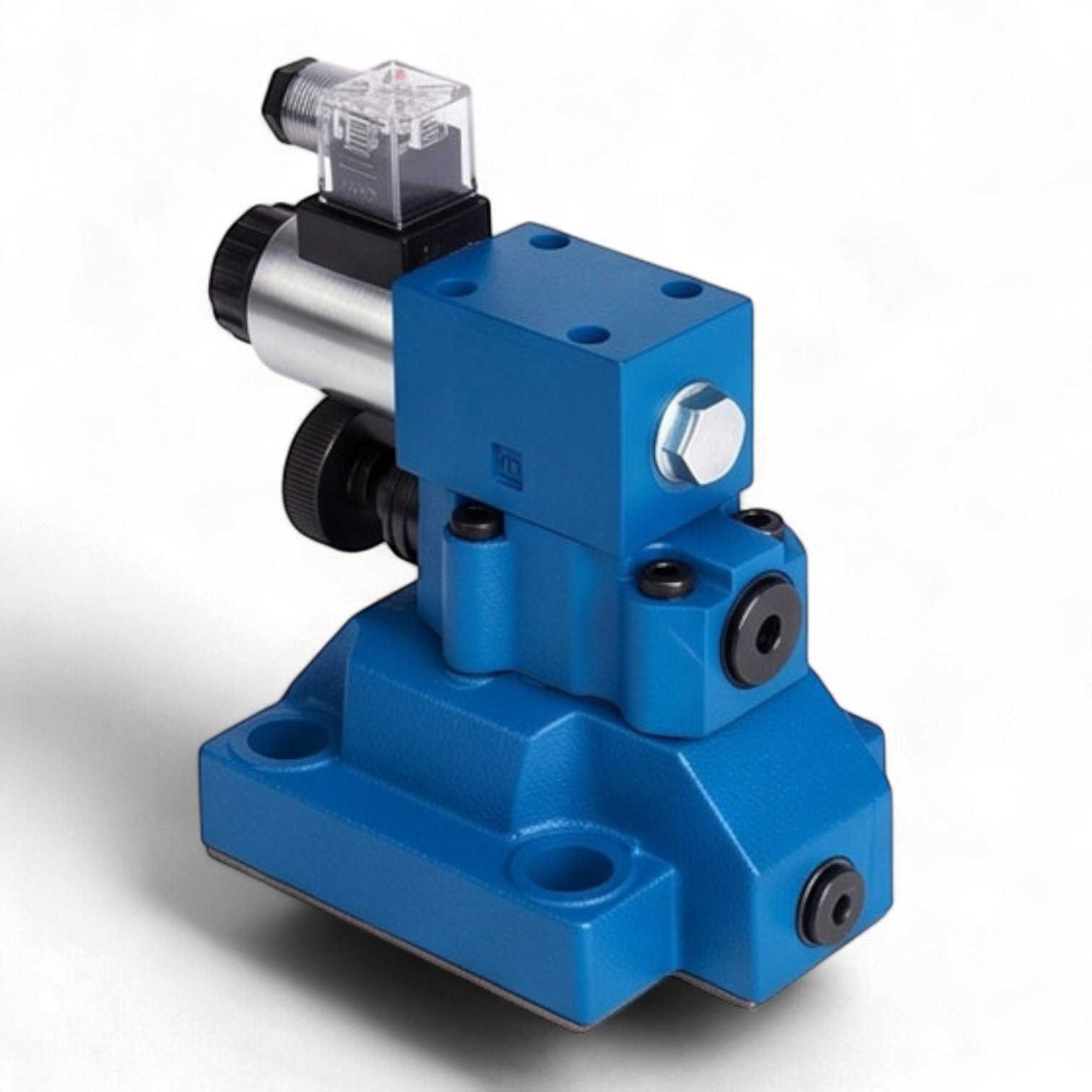

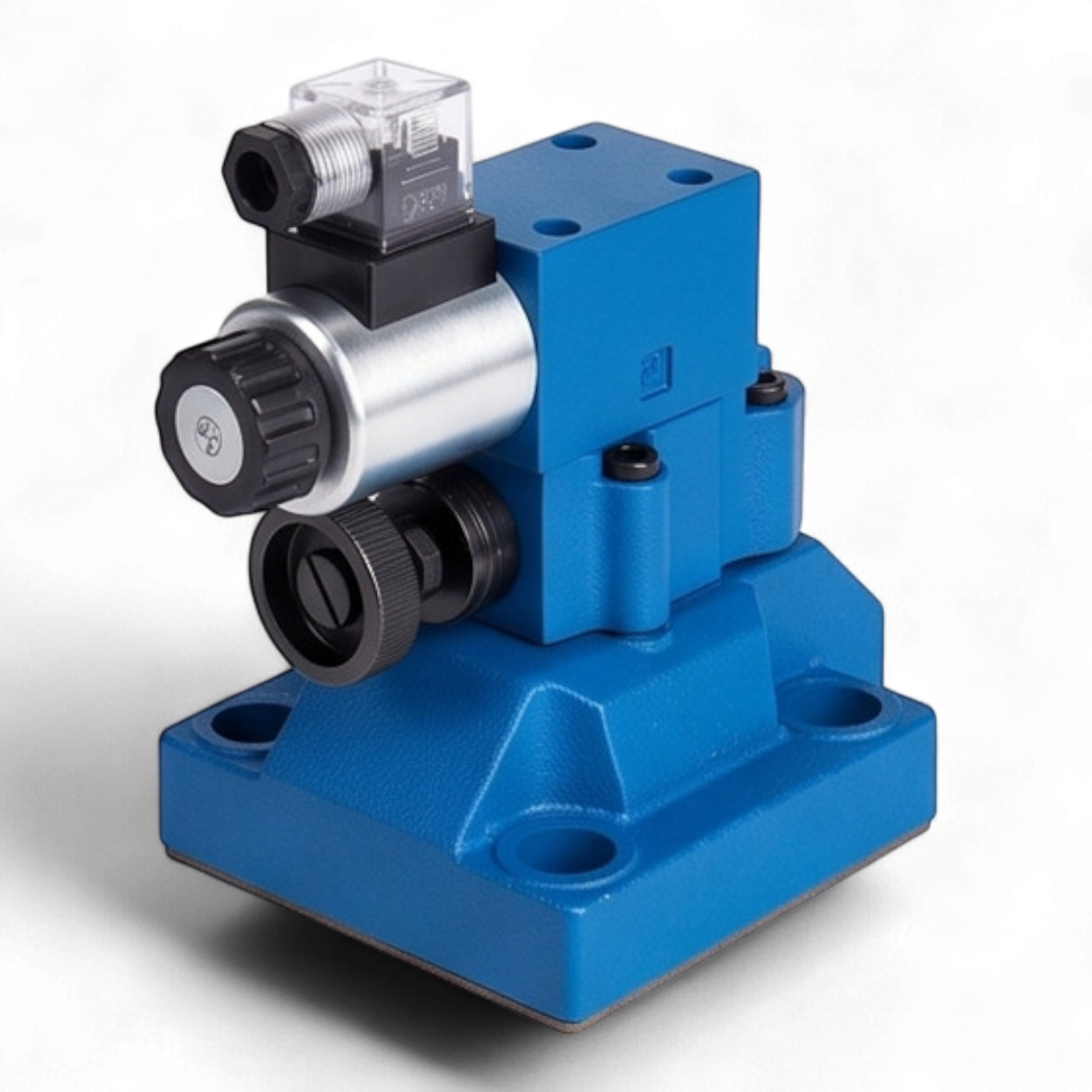

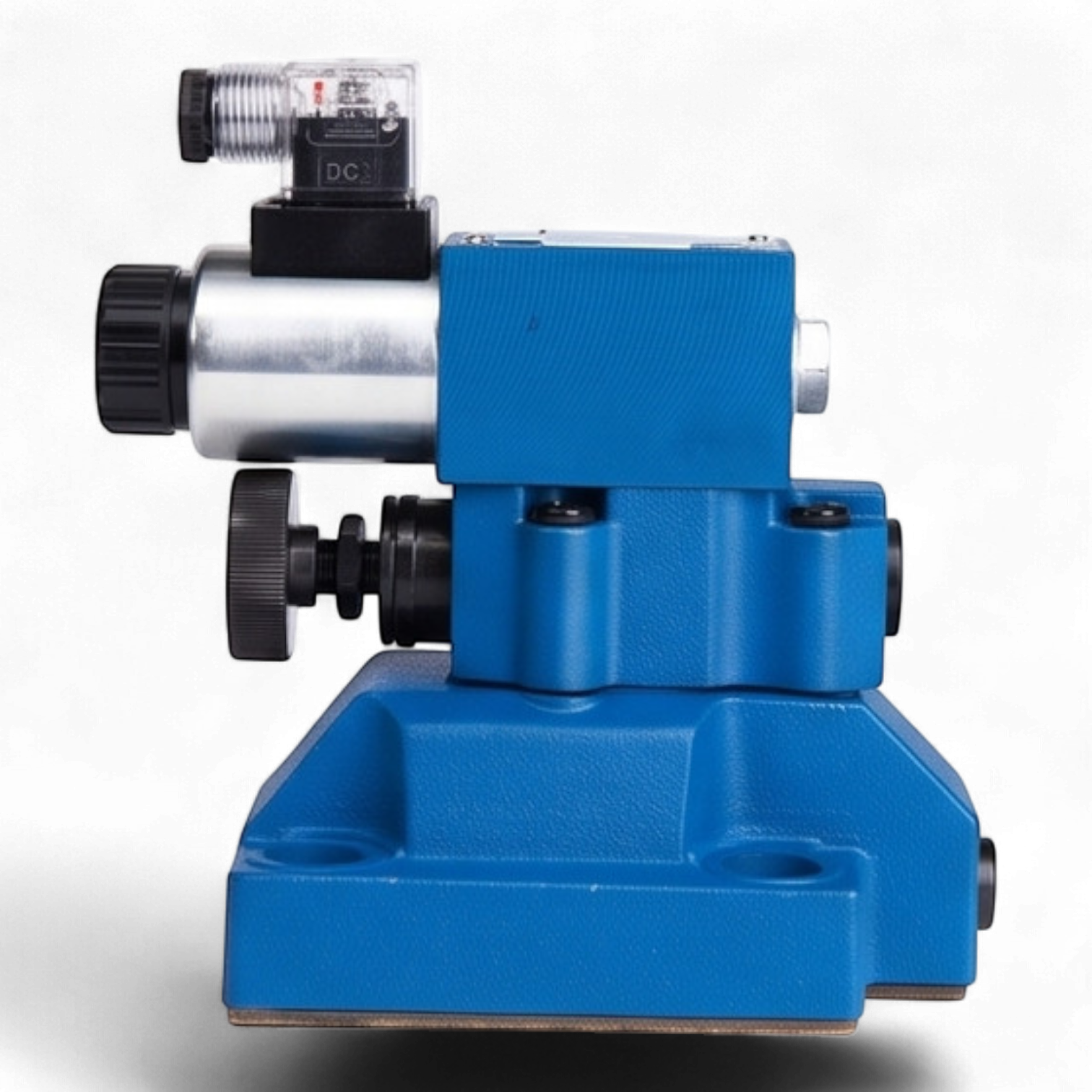

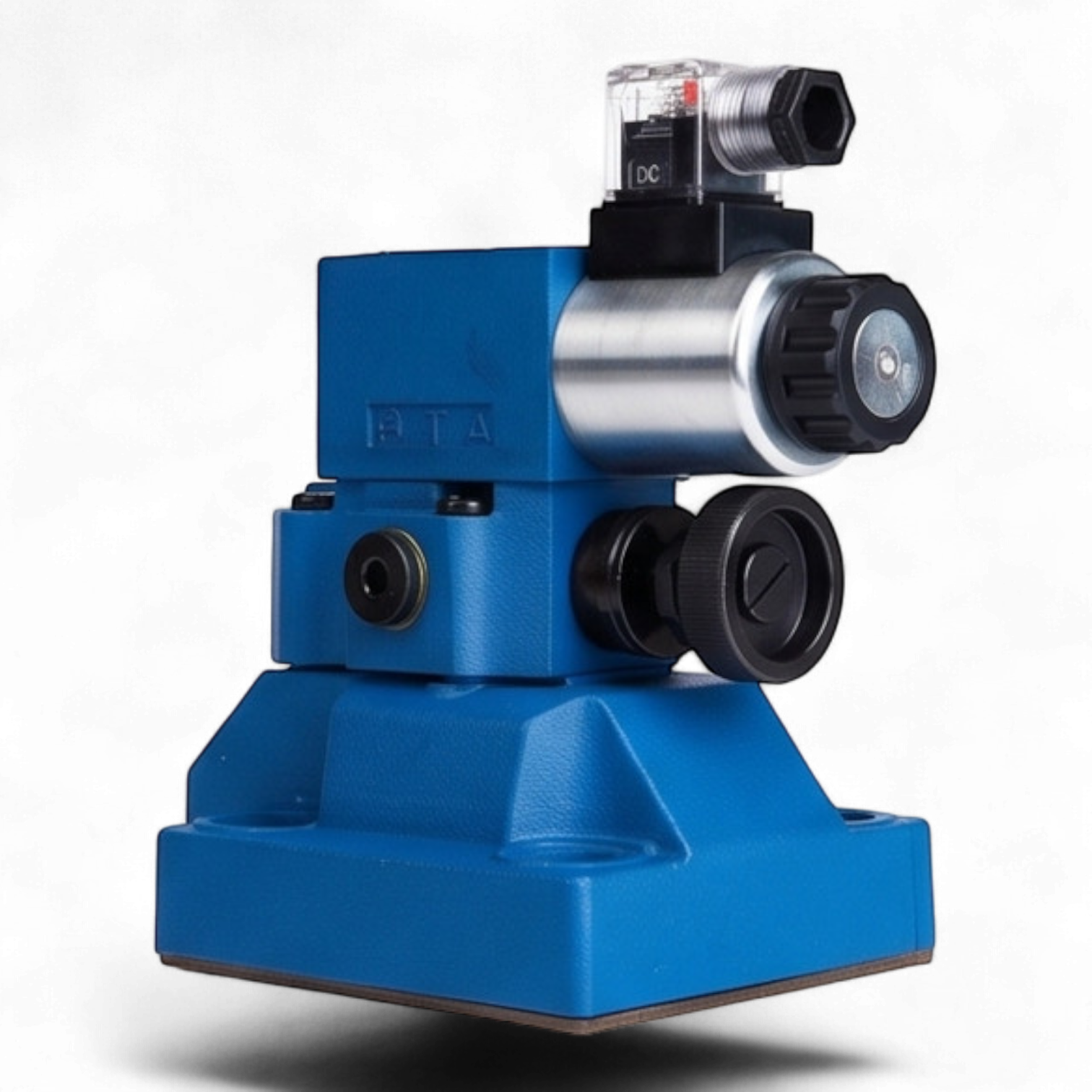

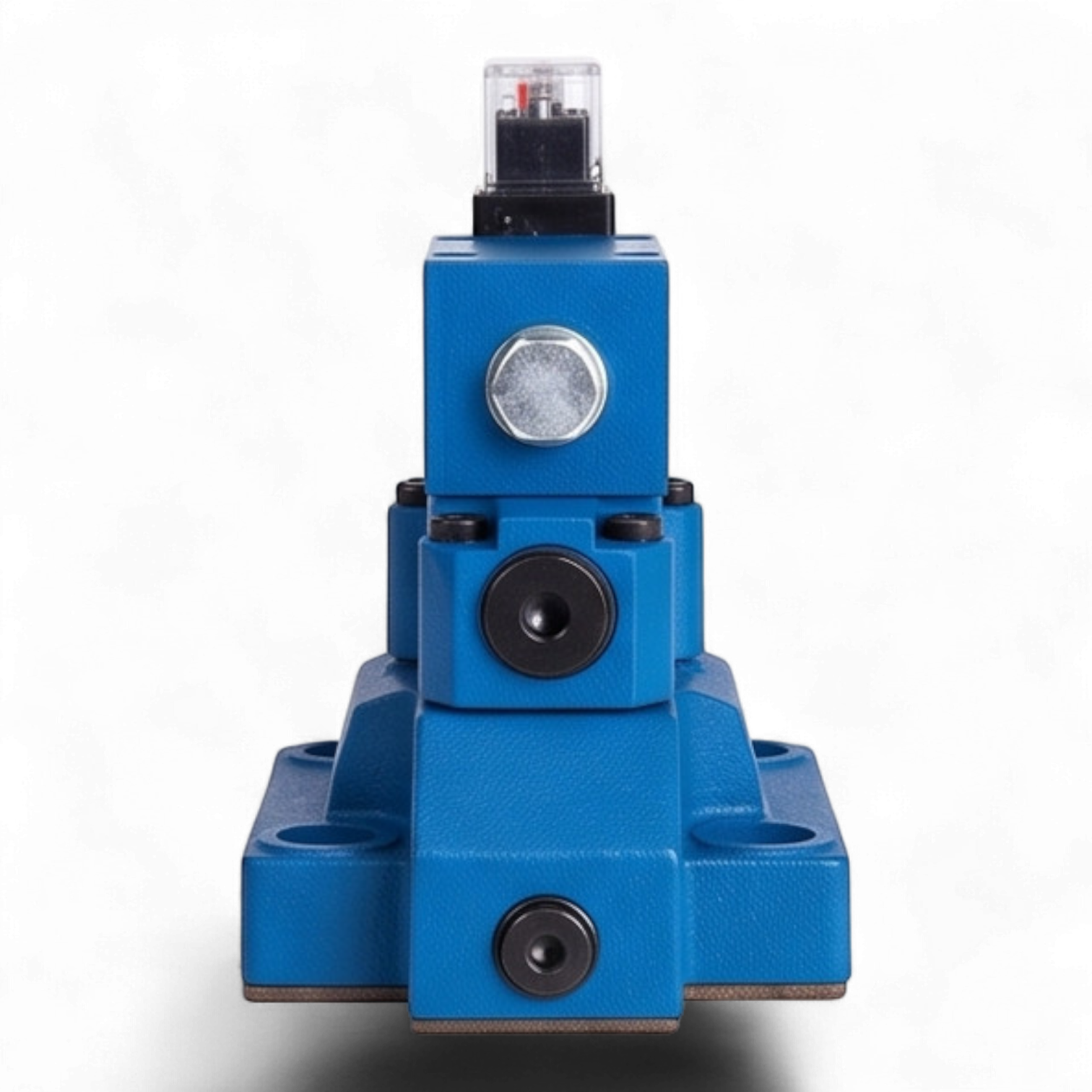

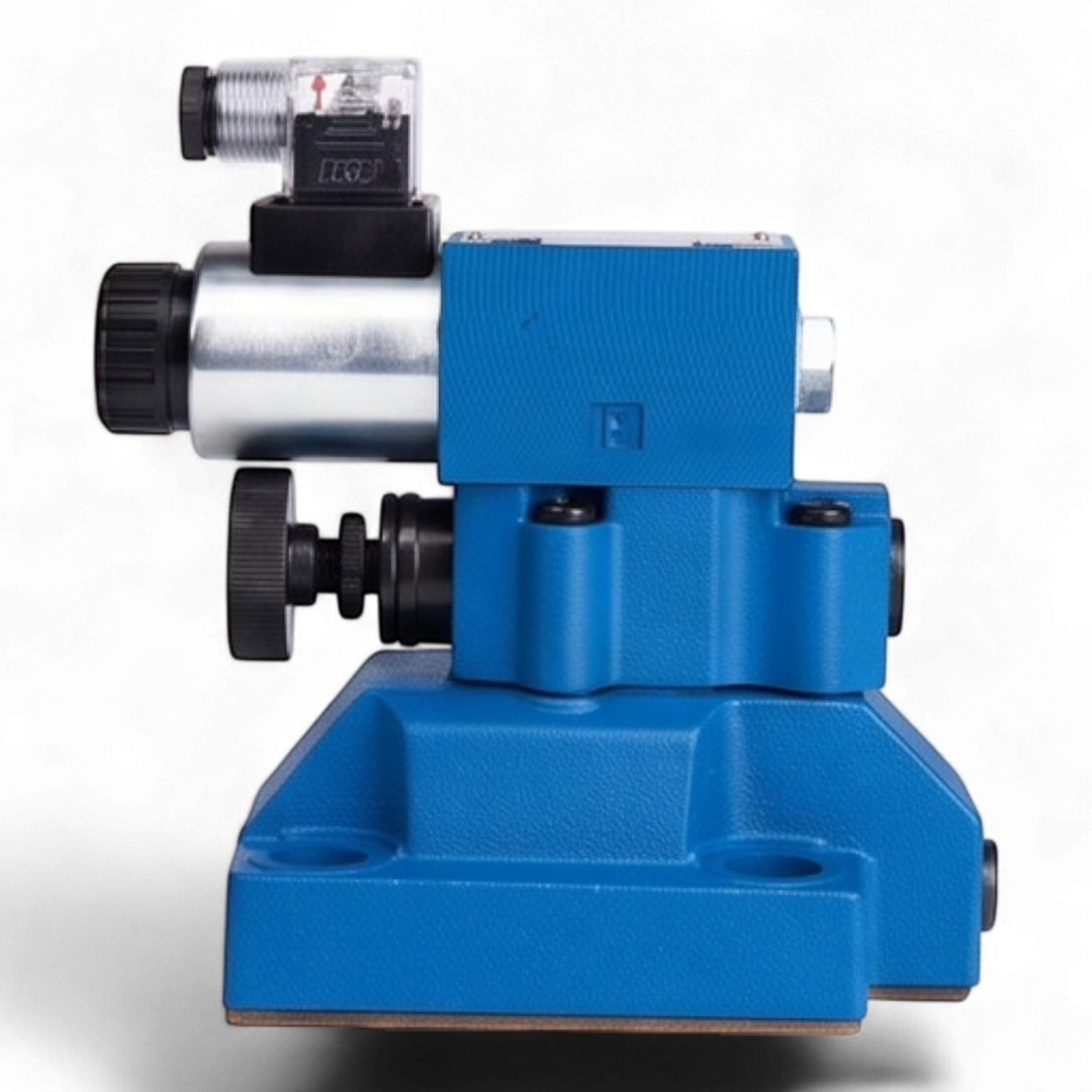

Техническое описание гидроклапана МКПВ-32/3С3Р1.24
Гидроклапан предохранительный МКПВ-32/3С3Р1.24 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидросистемы от превышения номинальных параметров давления, а также для дистанционной разгрузки системы путем перепуска рабочей жидкости в сливную магистраль.
Конструктивно устройство состоит из основного клапана, определяющего пропускную способность, и вспомогательного (пилотного) каскада управления. Стыковое исполнение обеспечивает герметичность соединения и минимизацию гидравлических потерь при интеграции в гидроблоки промышленного оборудования.
Технические параметры и эксплуатационные характеристики
— Условный проход (Ду): 32 мм
— Номинальное давление на входе: 25 МПа (250 бар)
— Диапазон регулирования давления: определяется характеристиками пружины пилотного каскада
— Тип управления разгрузкой: электромагнитное (нормально-закрытое/открытое в зависимости от исполнения пилота)
— Напряжение управляющего сигнала: 24 В постоянного тока (DC)
— Тип монтажа: стыковой, согласно стандартам присоединительных поверхностей для аппаратуры Ду 32
— Рабочая среда: минеральные масла очищенные, кинематическая вязкость от 10 до 700 мм²/с (сСт)
— Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм)
— Температурный режим эксплуатации: от -40°C до +120°C (для рабочей жидкости)
— Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69
Конструктивные особенности и функционал
— Двухкаскадная схема работы обеспечивает высокую стабильность давления при изменении расхода жидкости.
— Наличие узла дистанционного управления (электромагнитного привода) позволяет интегрировать клапан в автоматизированные циклы работы прессового, станочного и литейного оборудования.
— Демпфирующее устройство в конструкции основного золотника снижает риск возникновения автоколебаний и гидравлических ударов при срабатывании.
— Герметичное стыковое присоединение исключает необходимость использования сложной трубной разводки непосредственно у аппарата.
