Техническое описание гидроклапана МКПВ-32/3С3Р1.220

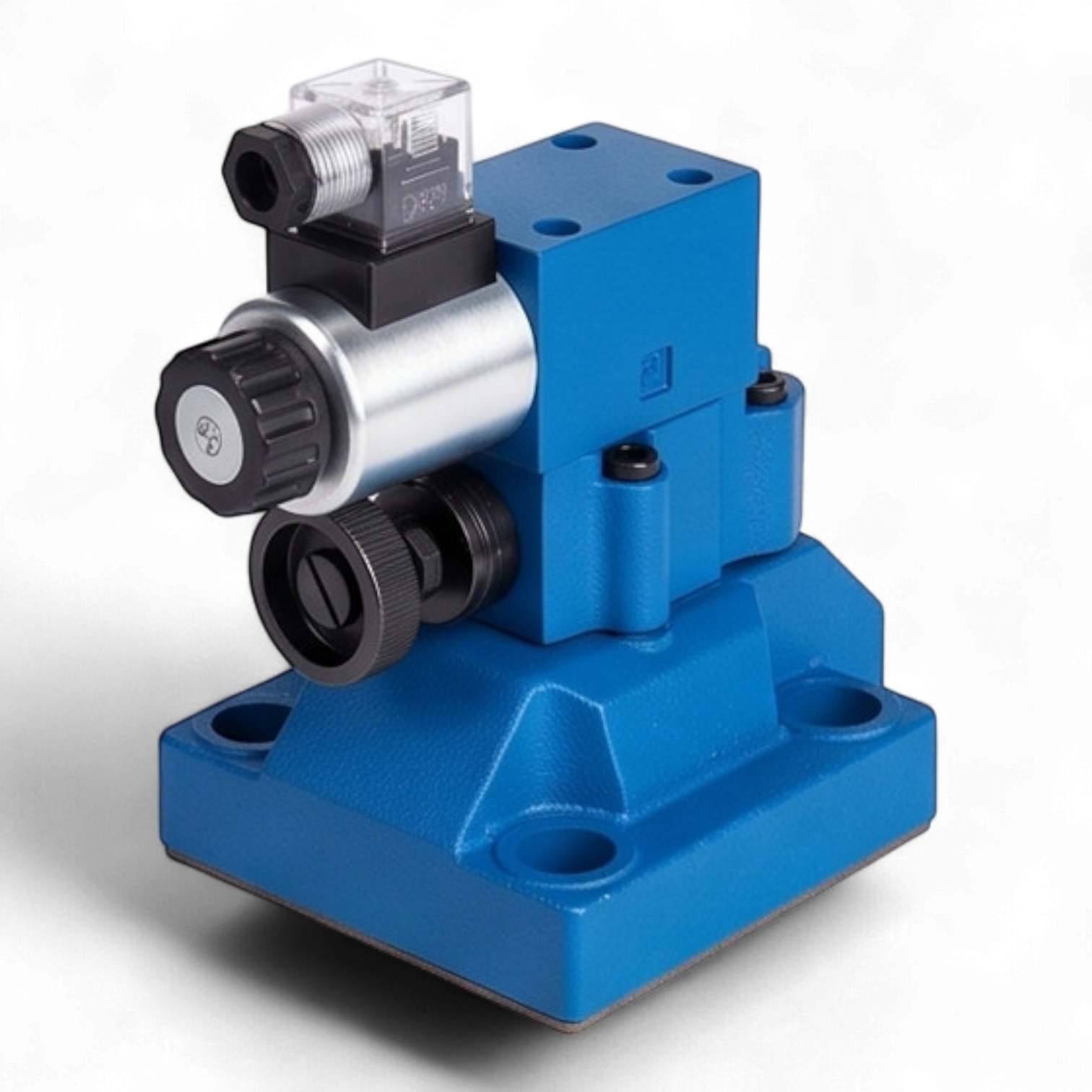

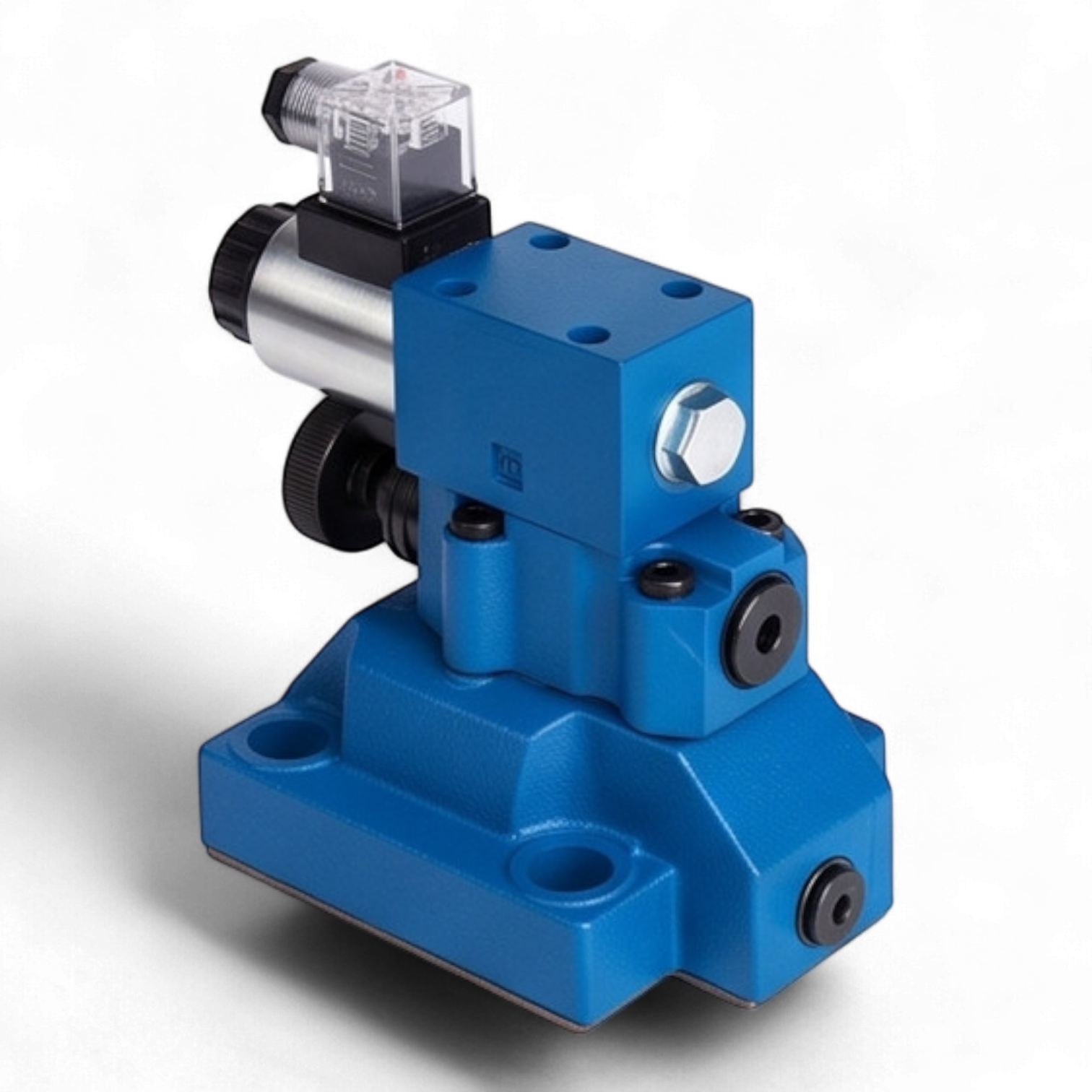

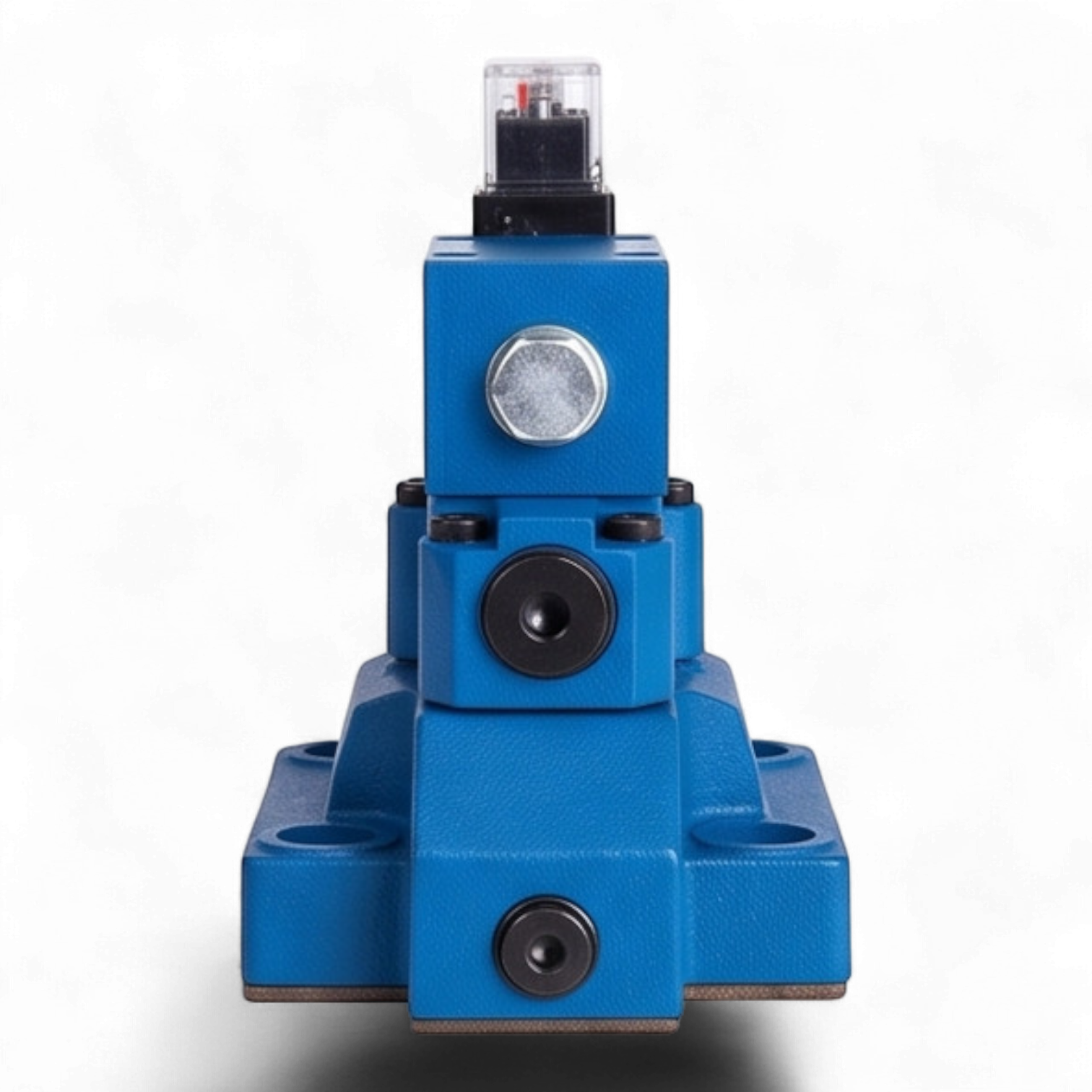

Гидроклапан предохранительный МКПВ-32/3С3Р1.220 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и дистанционной разгрузки системы. Данное устройство интегрируется в гидролинии станочного оборудования, прессовых установок и литейных машин.
Конструктивно клапан состоит из основного каскада (золотникового типа) и вспомогательного каскада (пилота) с электромагнитным управлением. При достижении давления настройки пилотный клапан открывается, создавая перепад давления на основном золотнике, что обеспечивает перепуск рабочей жидкости в сливную магистраль. Наличие электромагнитного привода напряжением 220В переменного тока позволяет реализовать функцию дистанционной разгрузки гидросистемы.
Технические параметры и эксплуатационные характеристики
- Условный проход (Dу): 32 мм
- Номинальное давление нагнетания: 32 МПа (320 бар)
- Диапазон регулирования давления: от 0.5 до 32 МПа (в зависимости от исполнения пружины)
- Максимальный расход рабочей жидкости: до 320 л/мин
- Тип монтажа: Стыковой (присоединительная плоскость по ГОСТ 26890)
- Управление разгрузкой: Электромагнитное, переменный ток 220В / 50Гц
- Рабочая среда: Минеральные масла кинематической вязкостью от 10 до 400 мм²/с (сСт)
- Тонкость фильтрации: Не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216)
- Температурный режим эксплуатации: от -20°C до +50°C (окружающая среда), от +10°C до +70°C (рабочая жидкость)
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69
- Масса изделия: 12.5 кг
Конструктивные особенности и функционал
Аппарат обеспечивает стабильность характеристик давления при изменении расхода через клапан. Стыковое исполнение корпуса минимизирует количество трубопроводных соединений, снижая риск утечек и упрощая техническое обслуживание гидроблока. Уплотнение стыковой поверхности осуществляется резиновыми кольцами круглого сечения, обеспечивающими герметичность при высоких пульсациях давления.
