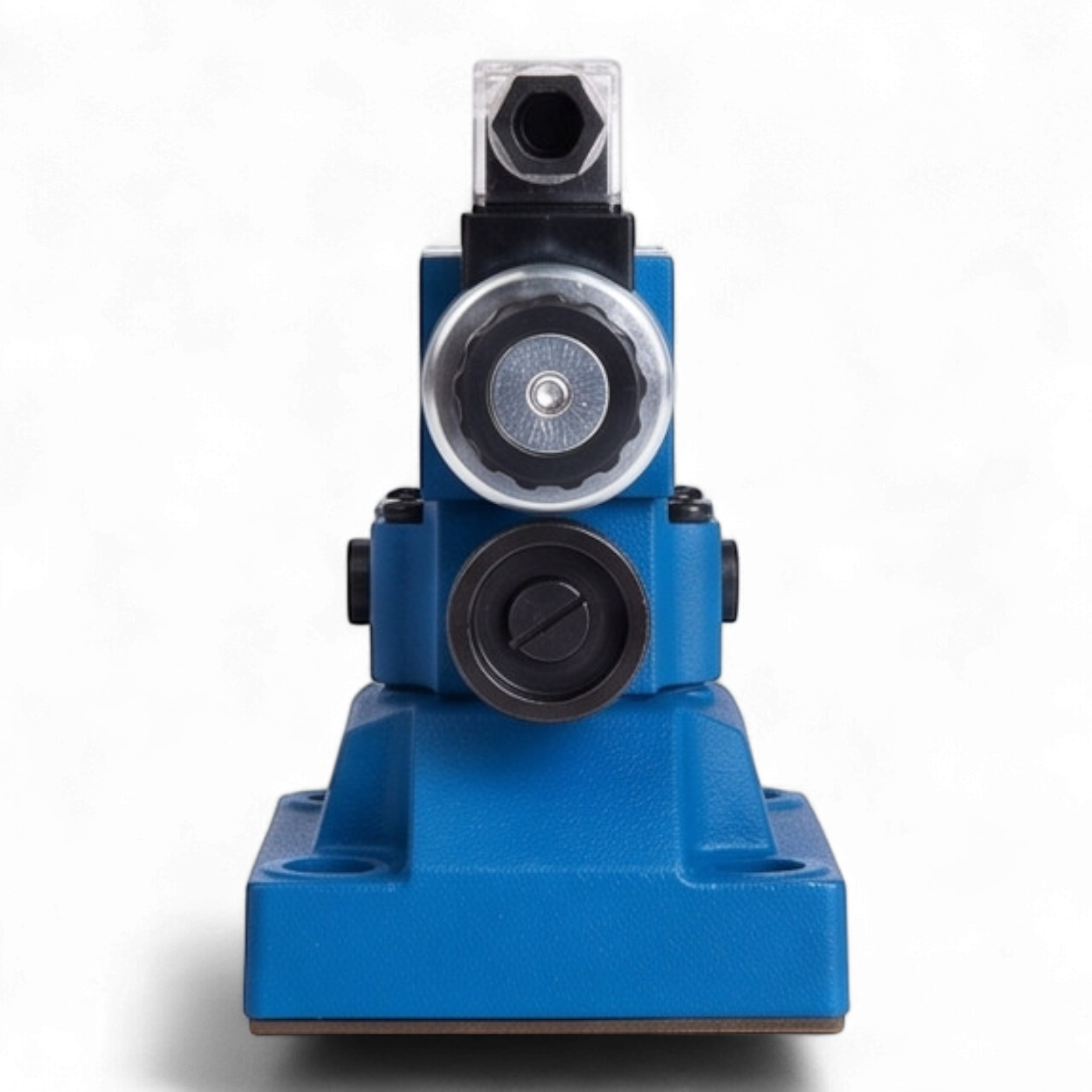

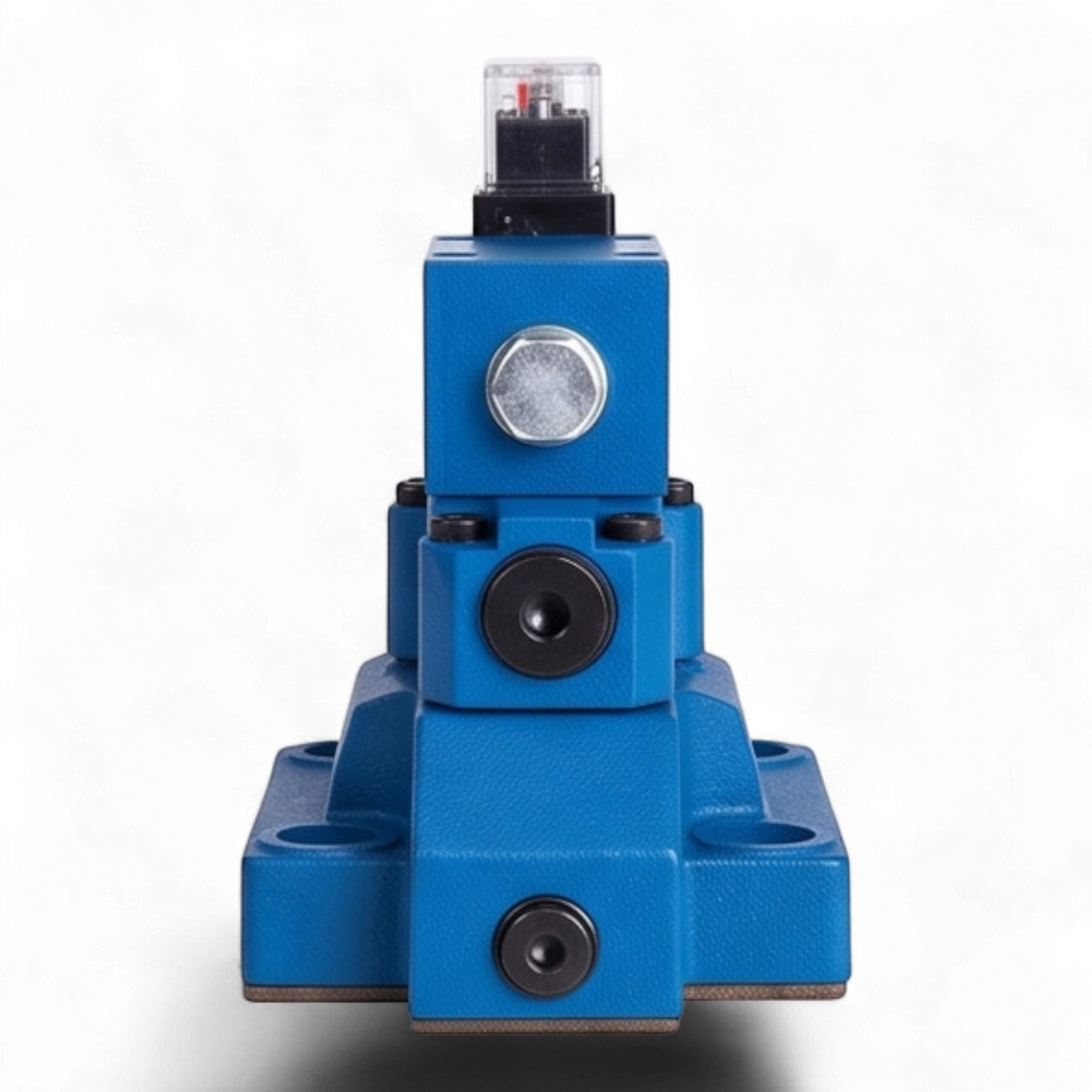

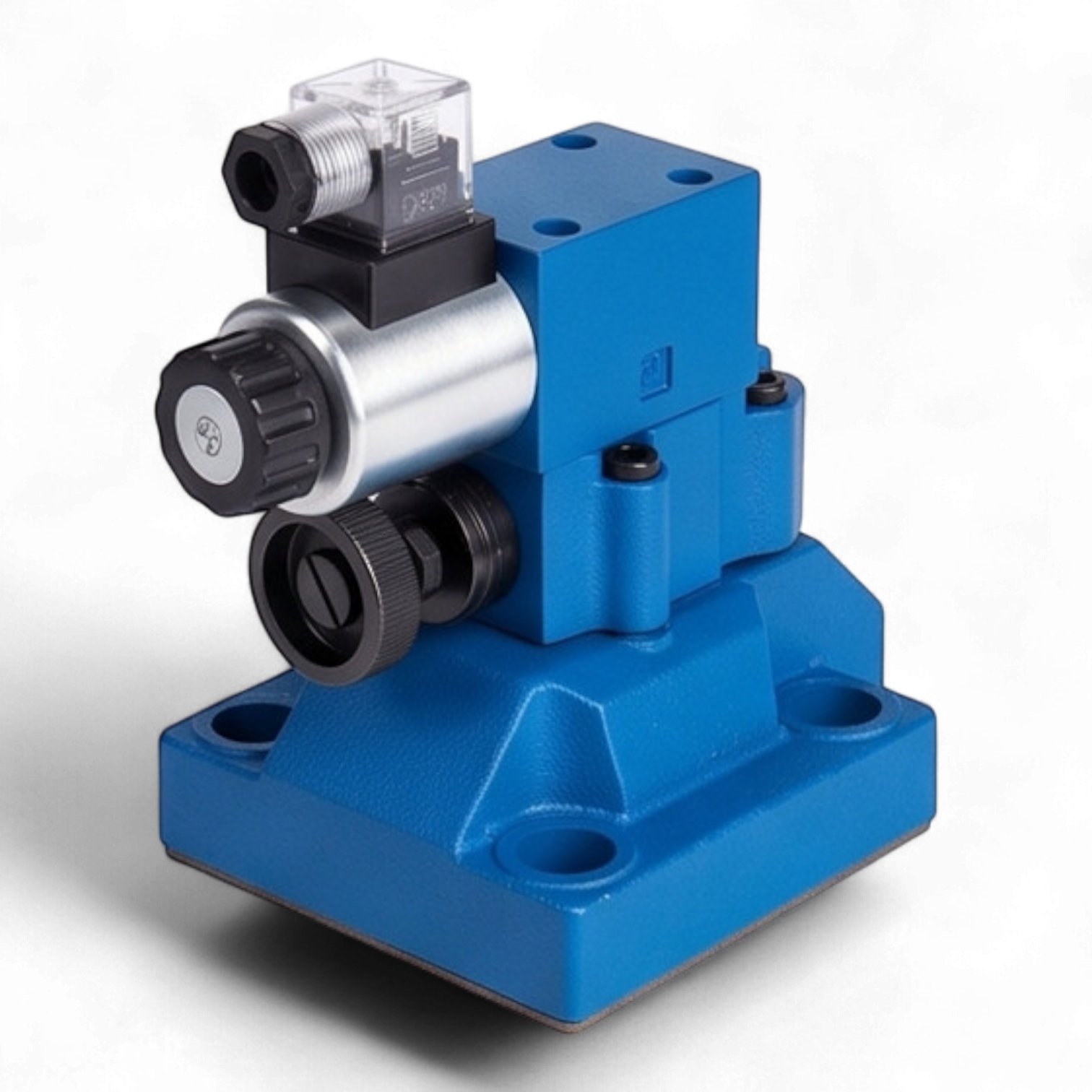

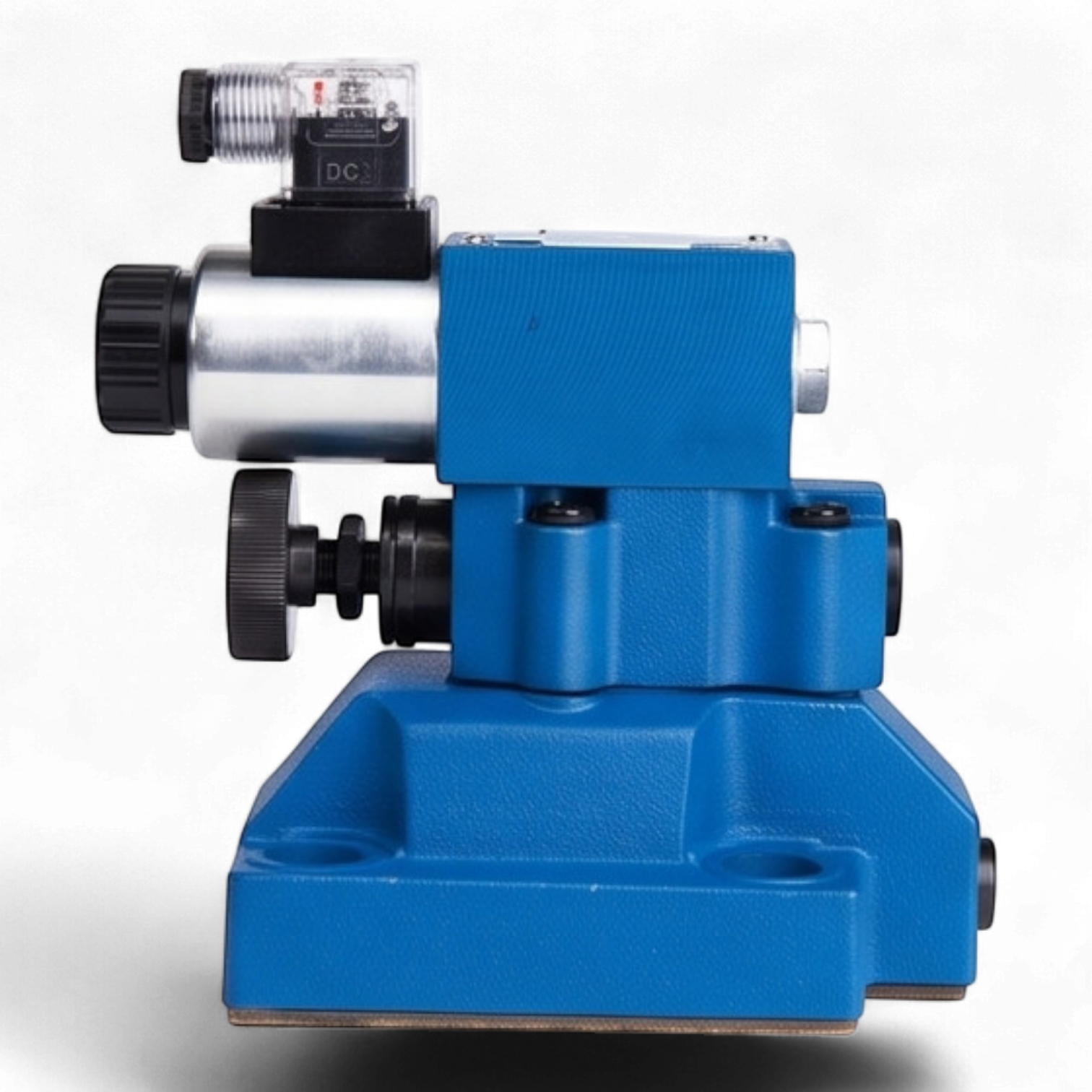

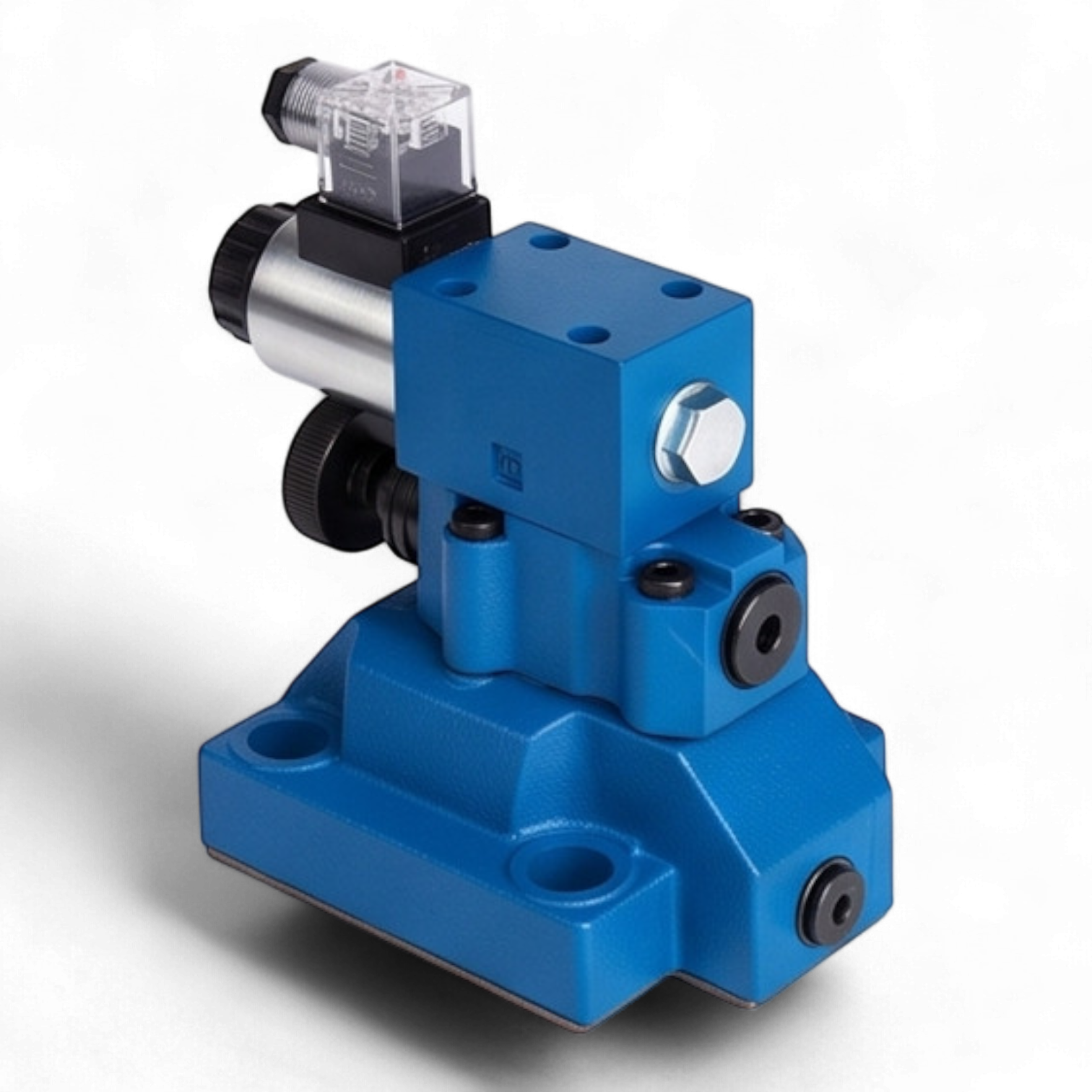

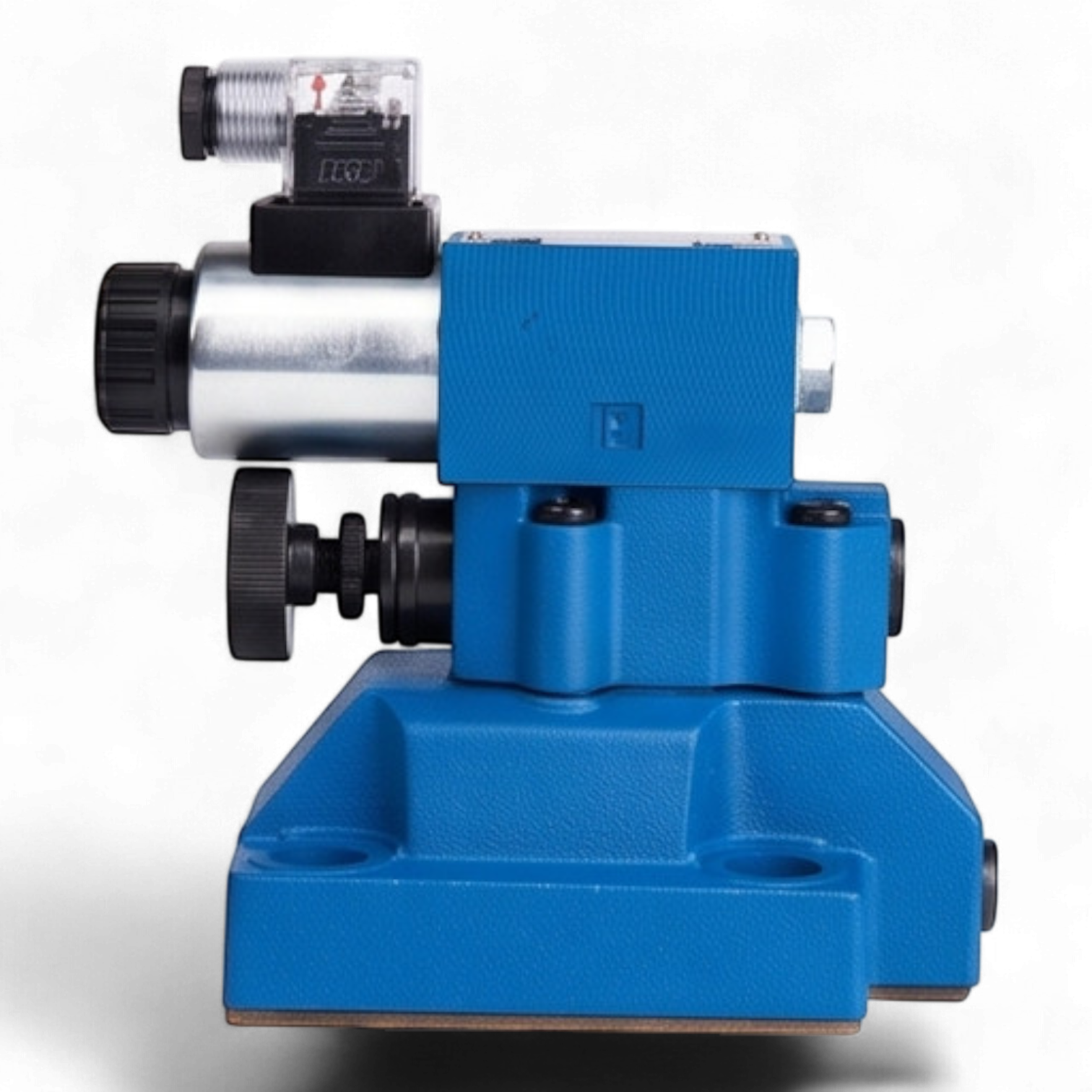

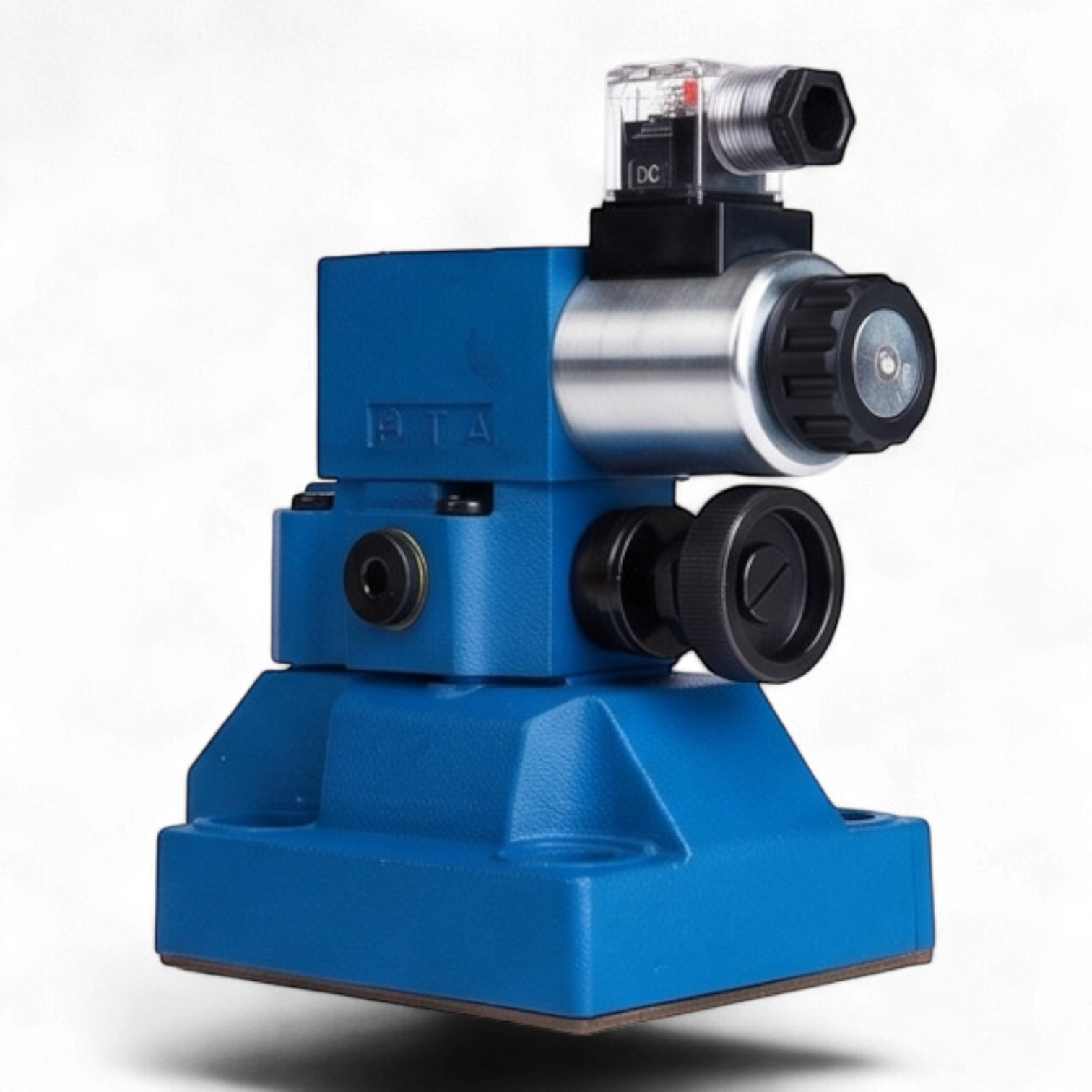

Техническое описание гидроклапана МКПВ-32/3С3Р1.110
Гидроклапан предохранительный МКПВ-32/3С3Р1.110 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и дистанционной разгрузки системы. Устройство относится к классу клапанов непрямого действия и обеспечивает стабильные статические характеристики при работе в составе промышленного гидропривода.
Конструктивное исполнение предусматривает основной каскад и вспомогательный пилотный клапан. Стыковой тип монтажа позволяет интегрировать устройство непосредственно на монтажную плиту или гидроблок, что минимизирует количество трубопроводных соединений и снижает риск утечек. При достижении давления настройки происходит смещение основного золотника, обеспечивающее перепуск рабочей жидкости из напорной линии в сливную магистраль.
Аппарат адаптирован для эксплуатации в тяжелых режимах с частотой циклического срабатывания до 3000 циклов в час. Электромагнитное управление разгрузкой (110В AC) позволяет реализовать автоматизированные алгоритмы работы гидросистемы. Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата в закрытых отапливаемых помещениях.
Функциональные особенности и преимущества
- Двухкаскадная система регулирования для обеспечения высокой пропускной способности при сохранении точности настройки.
- Возможность дистанционного управления разгрузкой через встроенный электромагнитный пилот.
- Высокая герметичность запорных элементов, обеспечивающая минимальные внутренние утечки.
- Устойчивость к кавитационным процессам и гидроударам за счет оптимизированной геометрии проточных каналов.
- Совместимость с широким спектром минеральных масел с кинематической вязкостью от 10 до 700 сСт.
