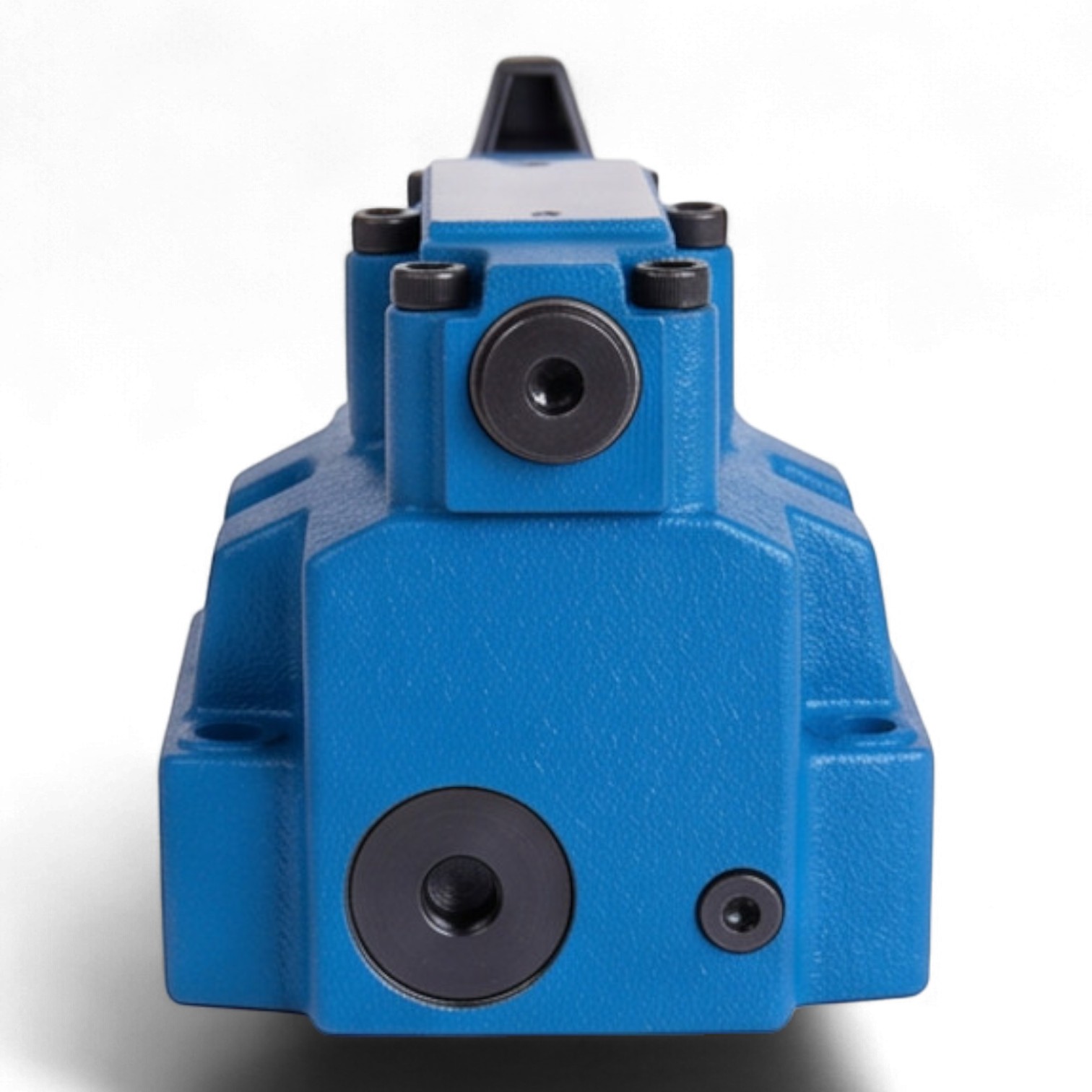

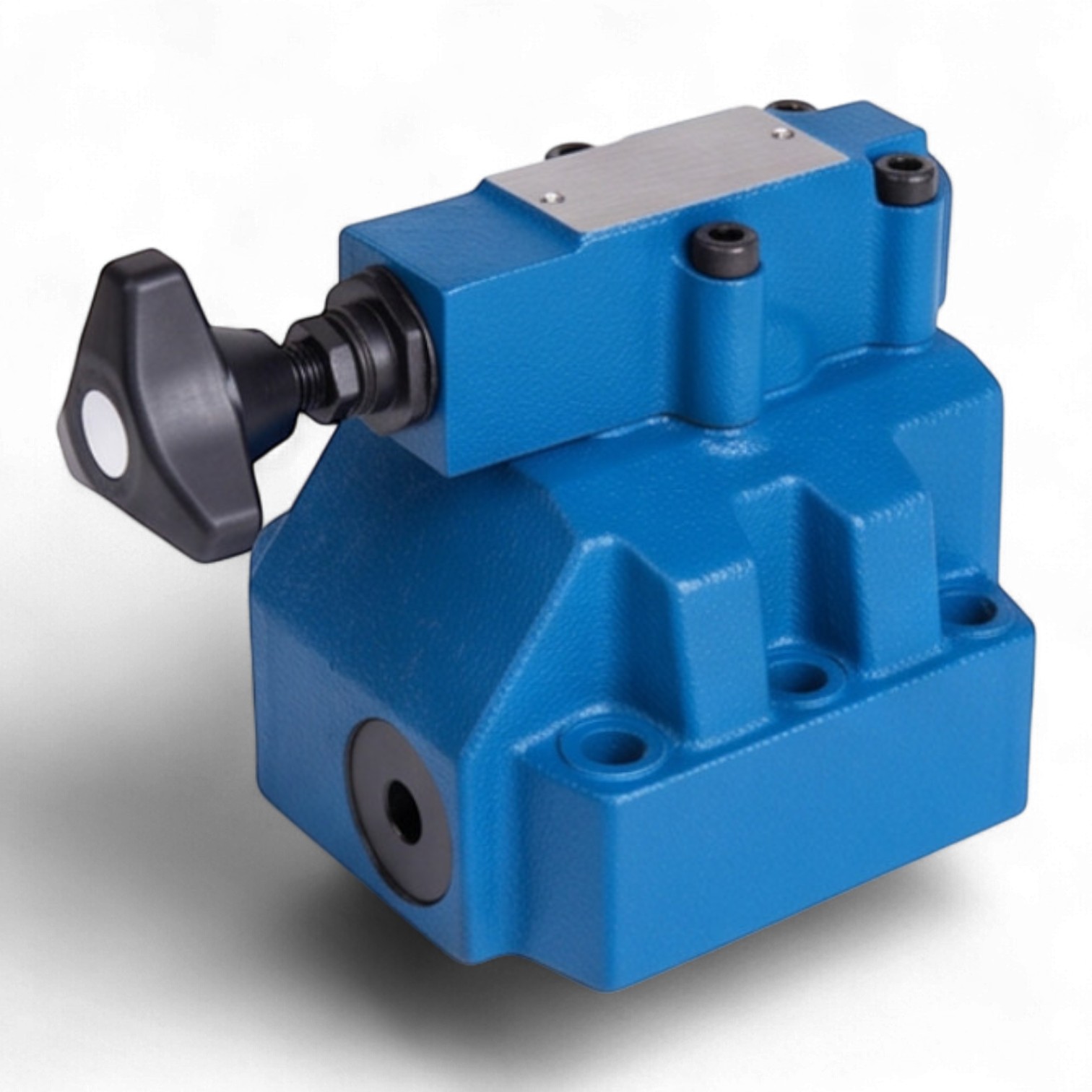

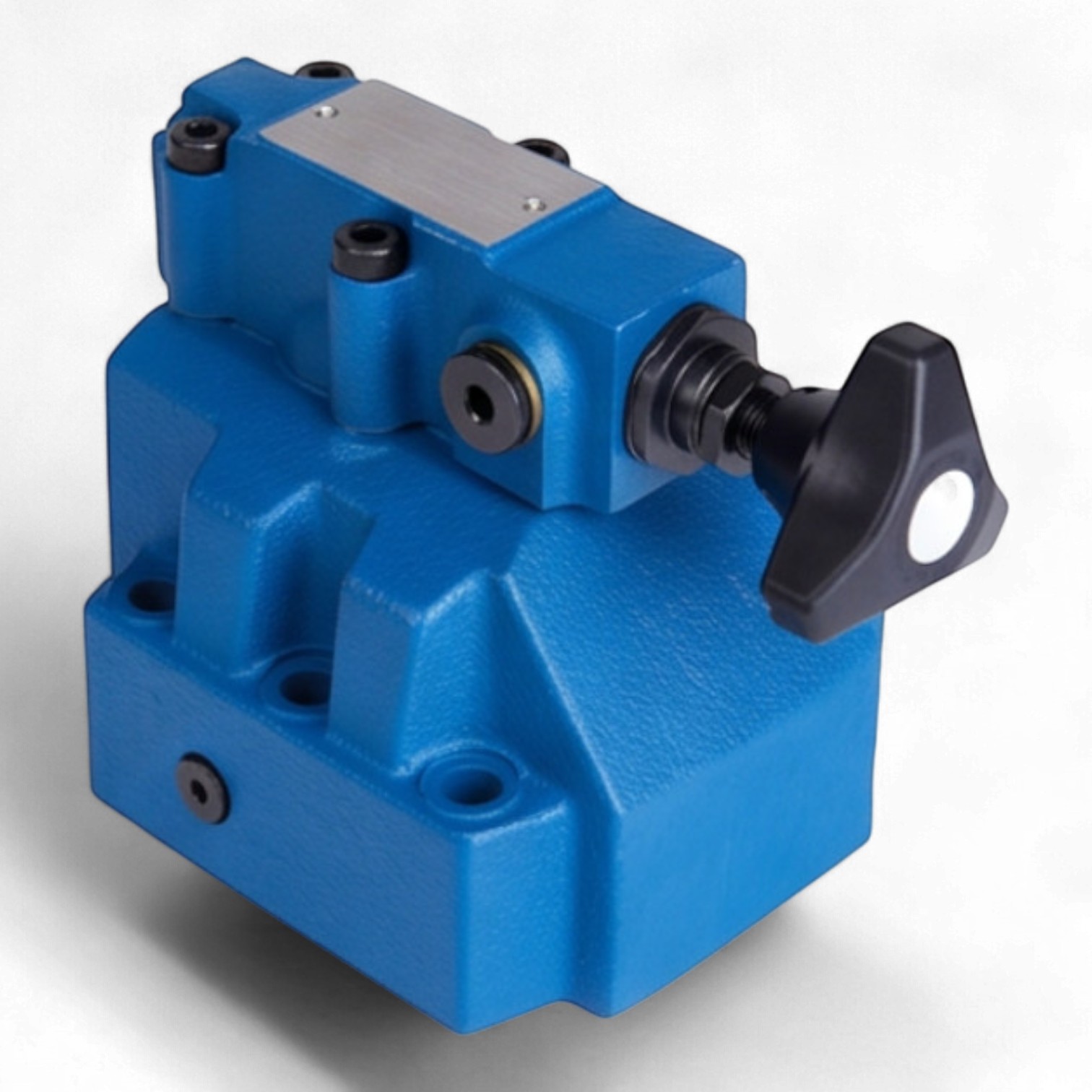

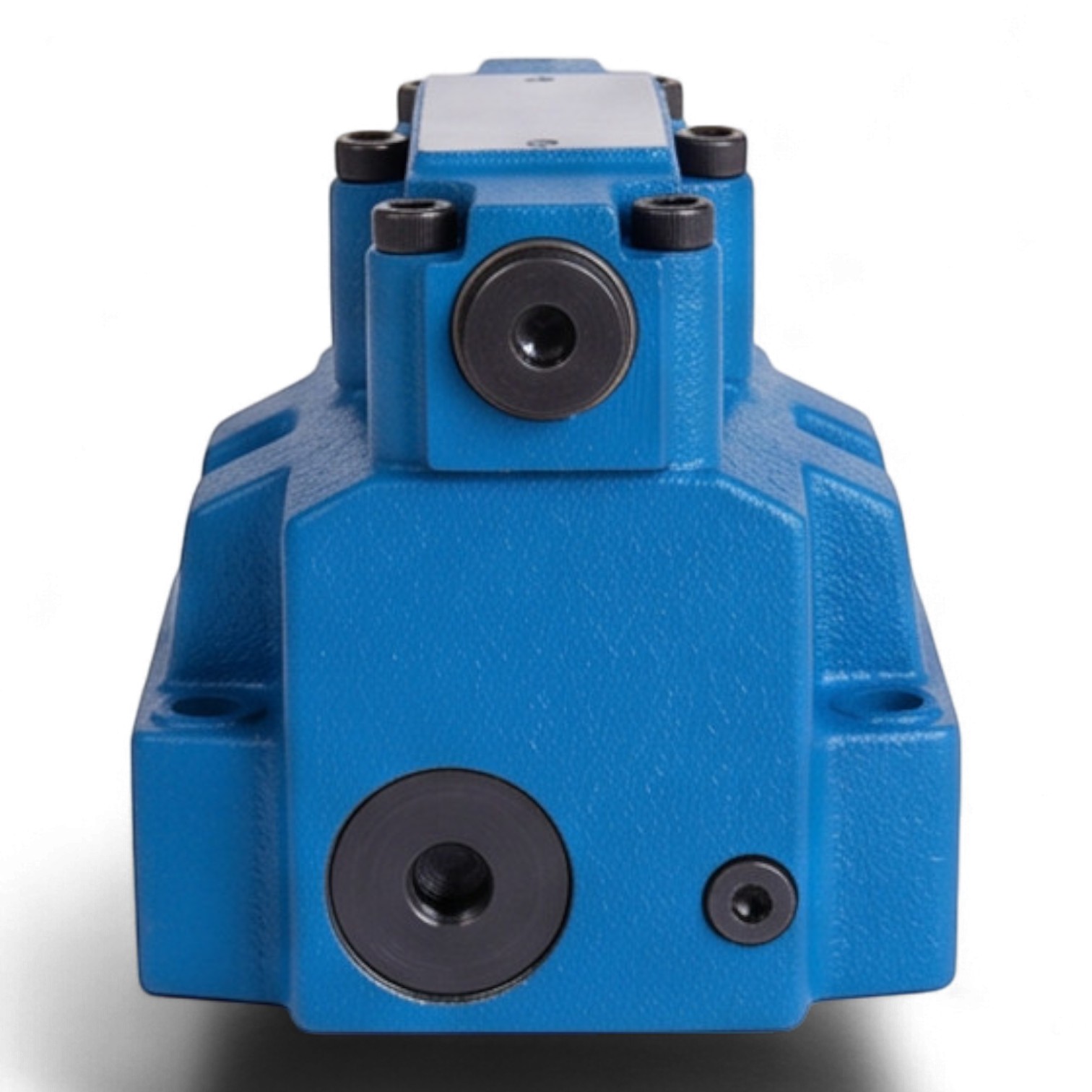

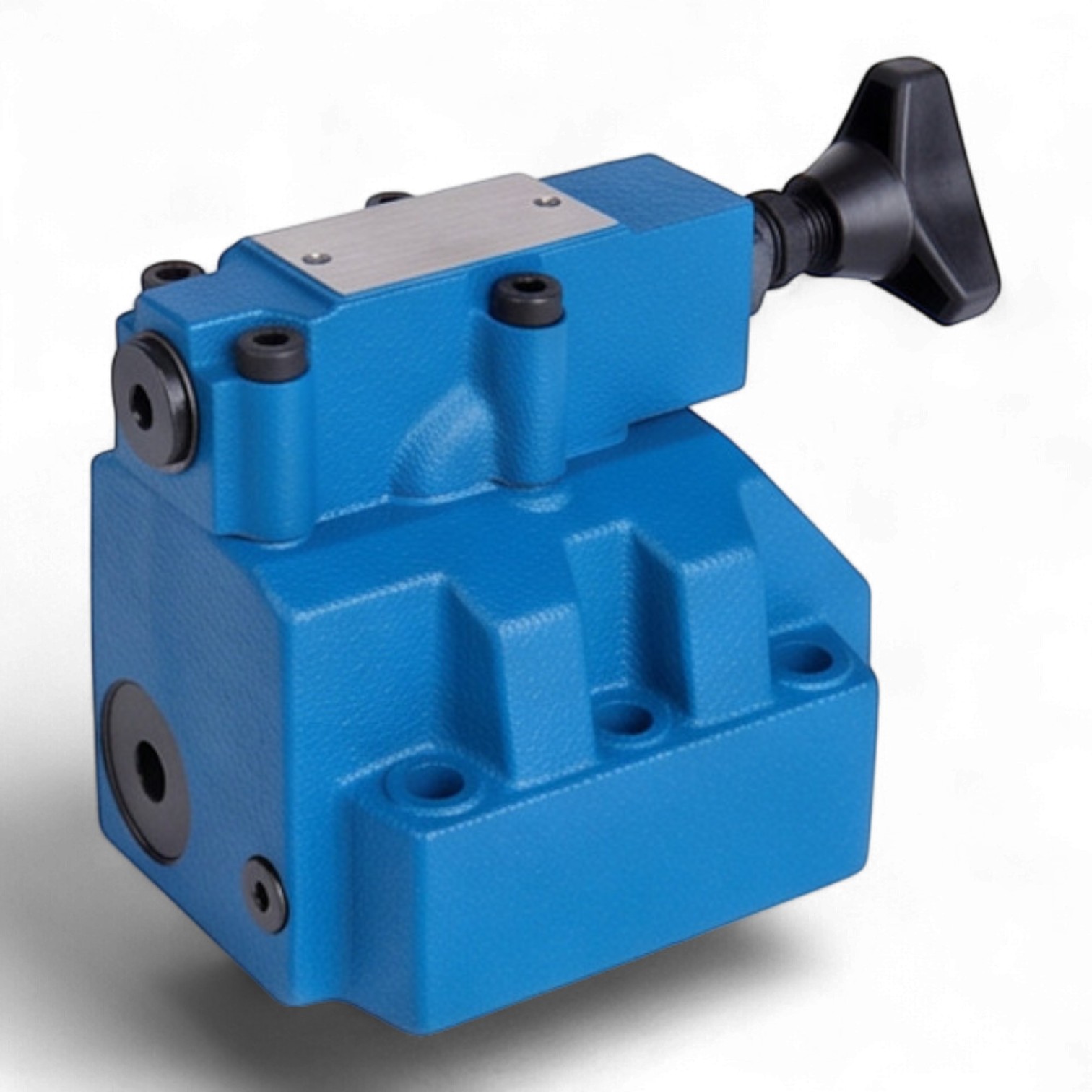

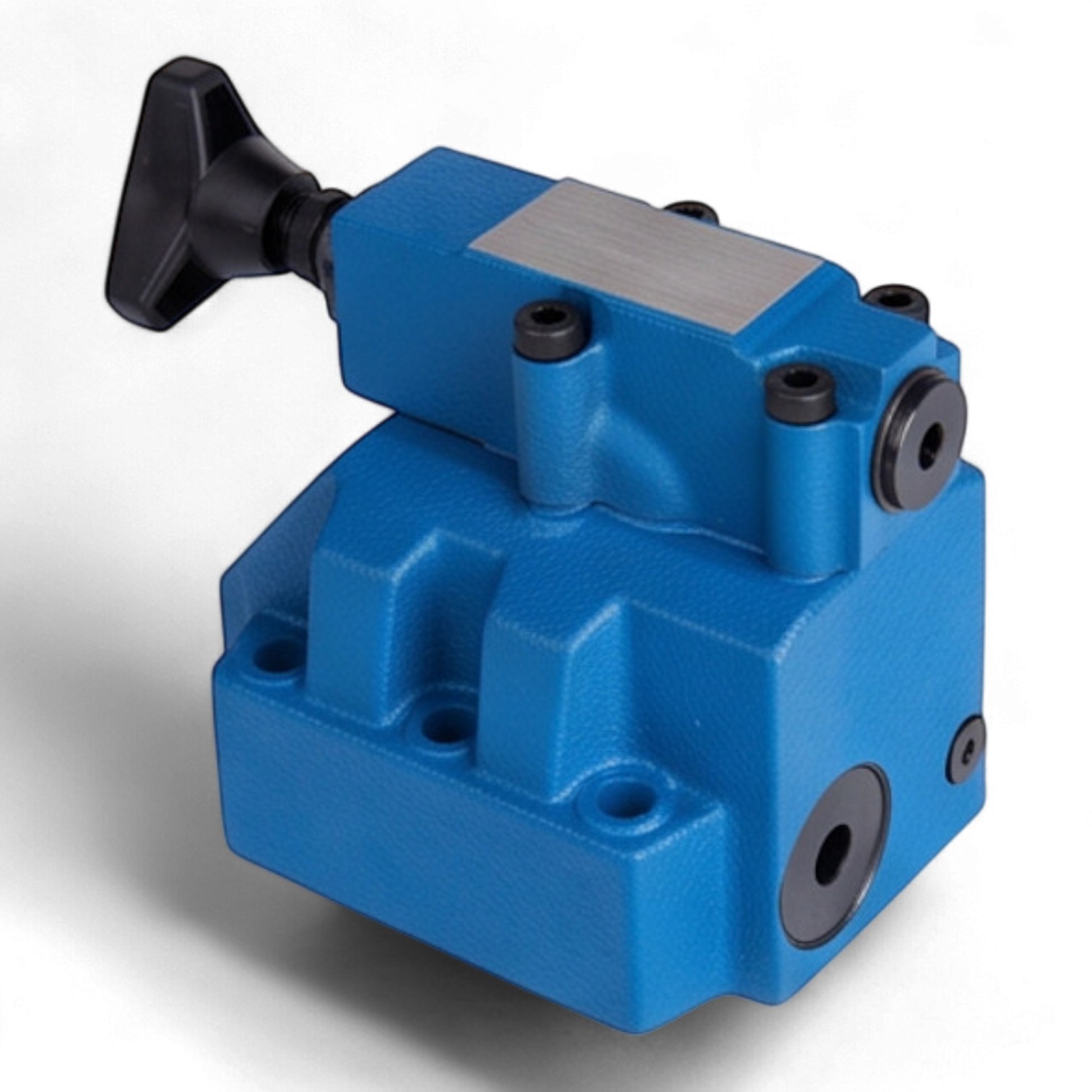

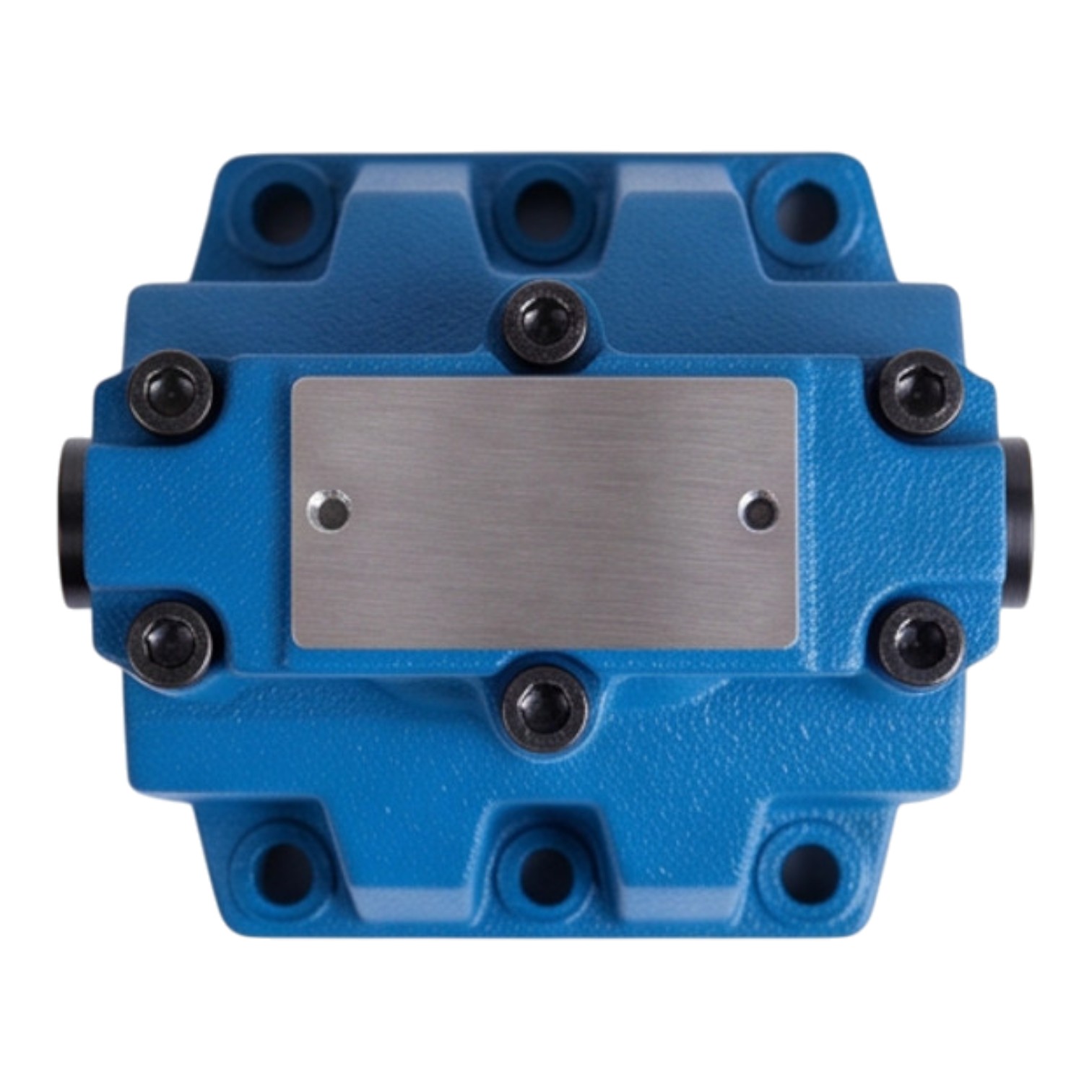

Техническое описание гидроклапана МКПВ-32/3С2Р3
Гидроклапан предохранительный типа МКПВ-32/3С2Р3 представляет собой регулирующее устройство непрямого действия со стыковым способом монтажа. Данный аппарат предназначен для поддержания установленного давления в гидравлических системах станков, прессов и другого промышленного оборудования, защиты гидропривода от превышения номинального давления сверх допустимого предела, а также для дистанционной разгрузки системы.

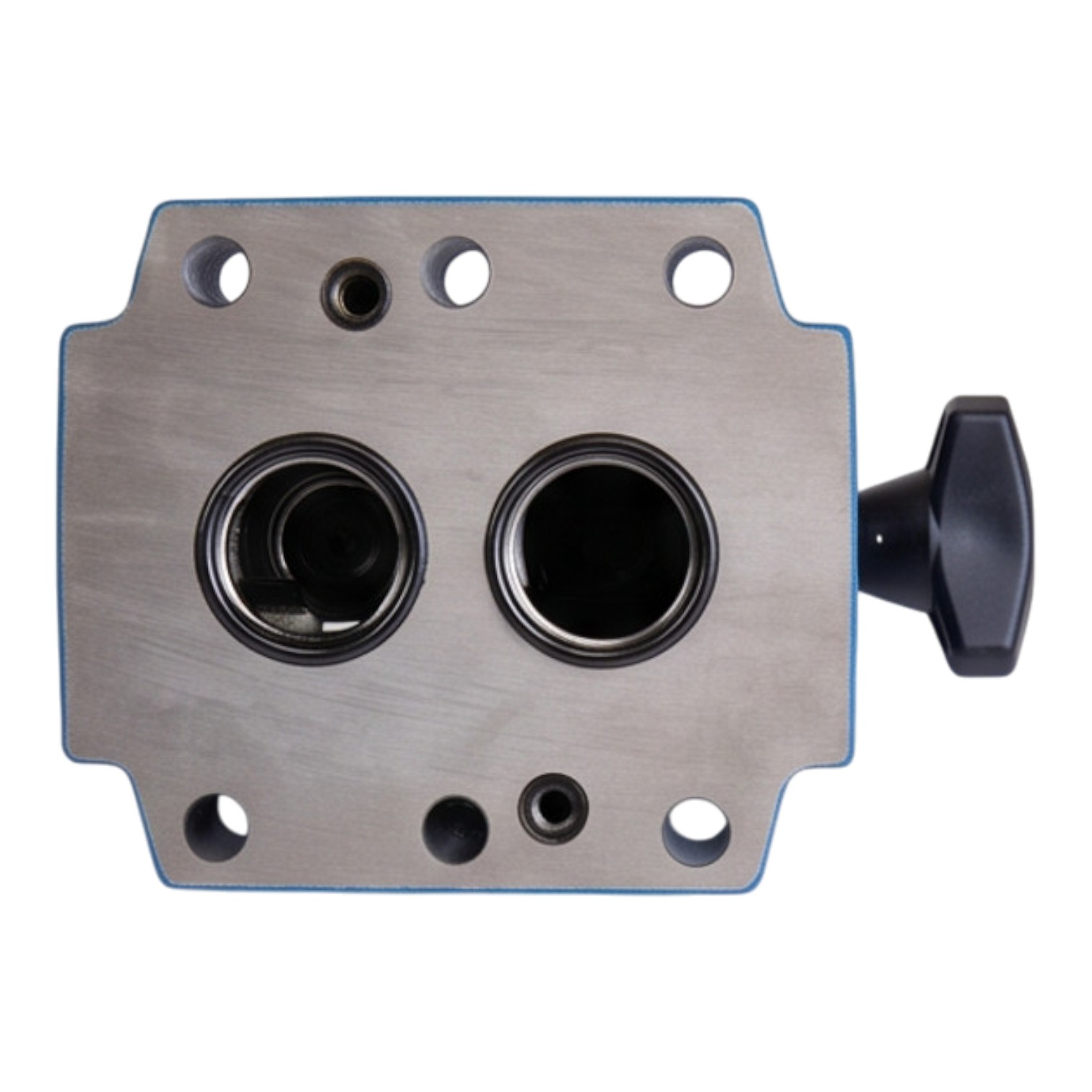

Конструктивно клапан состоит из основного каскада (золотника) и управляющего каскада (вспомогательного клапана). Стыковое исполнение корпуса обеспечивает герметичность соединения с монтажной плитой и упрощает интеграцию в сложные гидравлические блоки. При достижении давления настройки управляющий поток воздействует на основной золотник, обеспечивая перепуск рабочей жидкости в сливную магистраль с минимальными потерями давления.
Технические параметры и эксплуатационные характеристики:
- Условный проход (Dу): 32 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: 0.5 – 32 МПа (в зависимости от настройки пружины)
- Максимальный расход рабочей жидкости: до 400 л/мин
- Тип монтажа: стыковой (притычной) по ГОСТ 26890-86
- Вид управления: электромагнитное (дистанционная разгрузка)
- Параметры электромагнита: переменный ток (AC) 220В, 50Гц
- Рабочая среда: очищенные минеральные масла с кинематической вязкостью от 10 до 400 мм²/с
- Тонкость фильтрации: не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216-71)
- Температурный режим: от -20°C до +70°C (окружающая среда), от +10°C до +80°C (рабочая жидкость)
- Масса изделия: 12.5 кг (базовая конфигурация без учета плиты)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
Прибор отличается высокой динамической устойчивостью и малым временем срабатывания. Наличие электромагнитного управления в модификации 3С2Р3 позволяет переводить систему в режим холостого хода (разгрузки) по внешнему электрическому сигналу, что существенно снижает тепловыделение и износ насосного агрегата в периоды технологических пауз.
