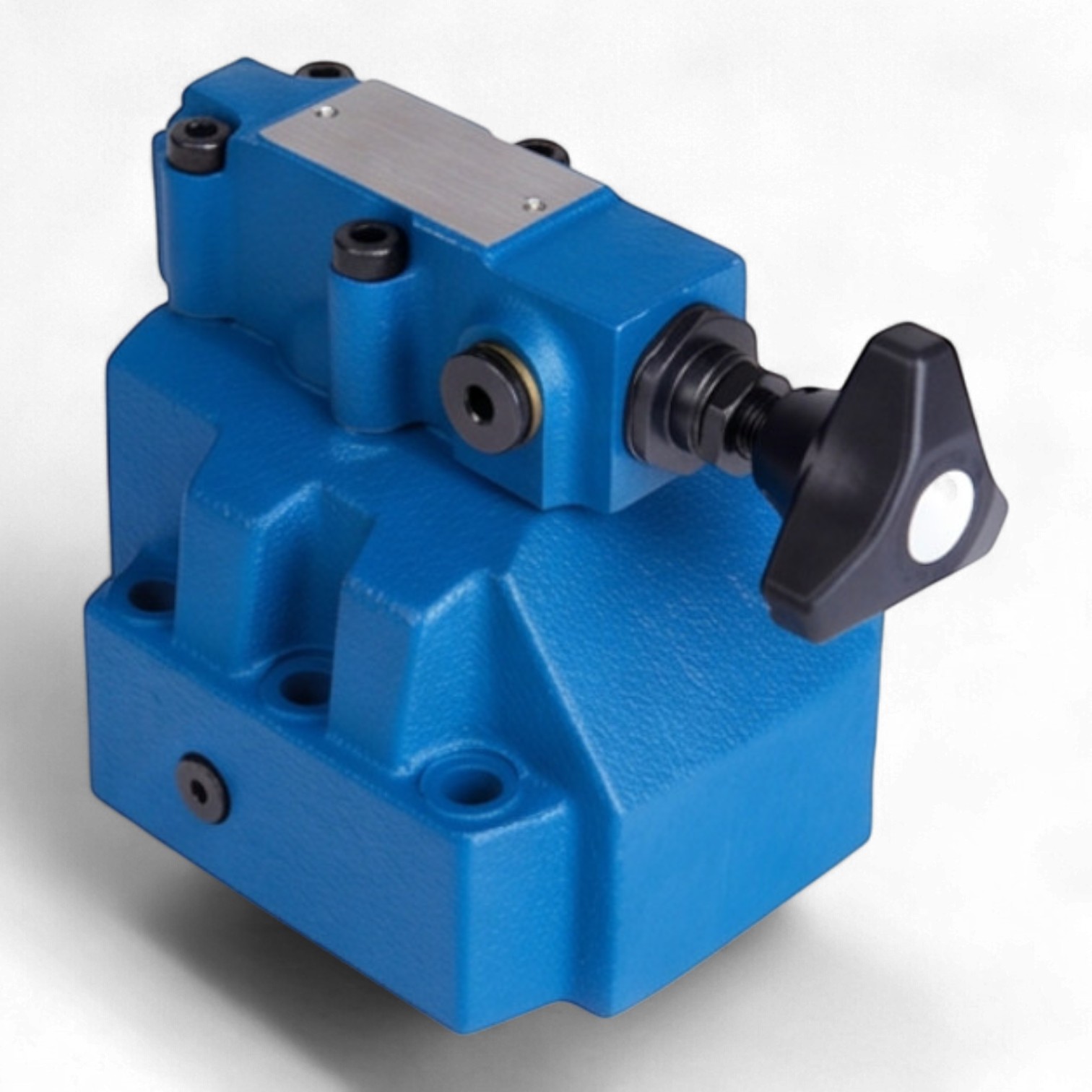

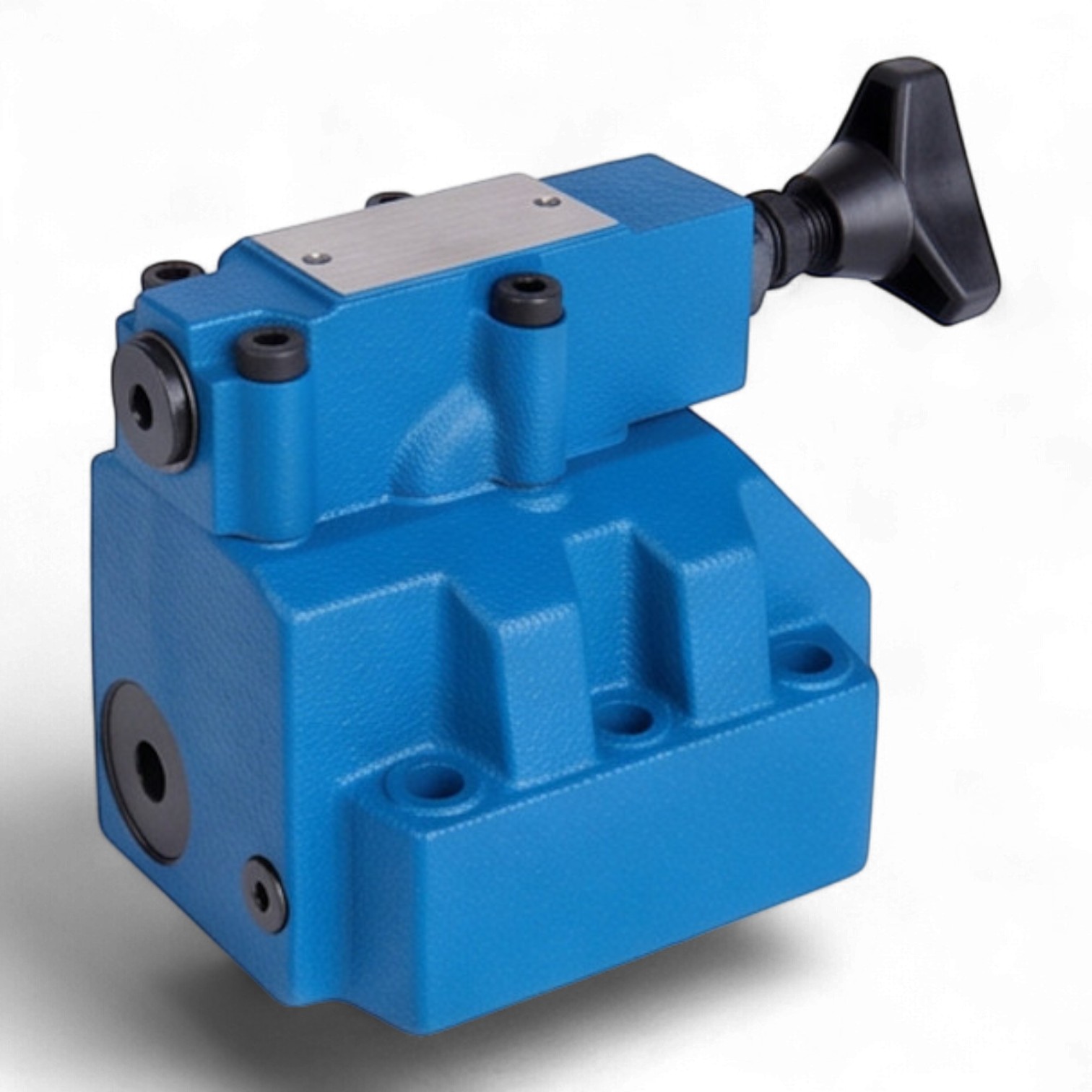

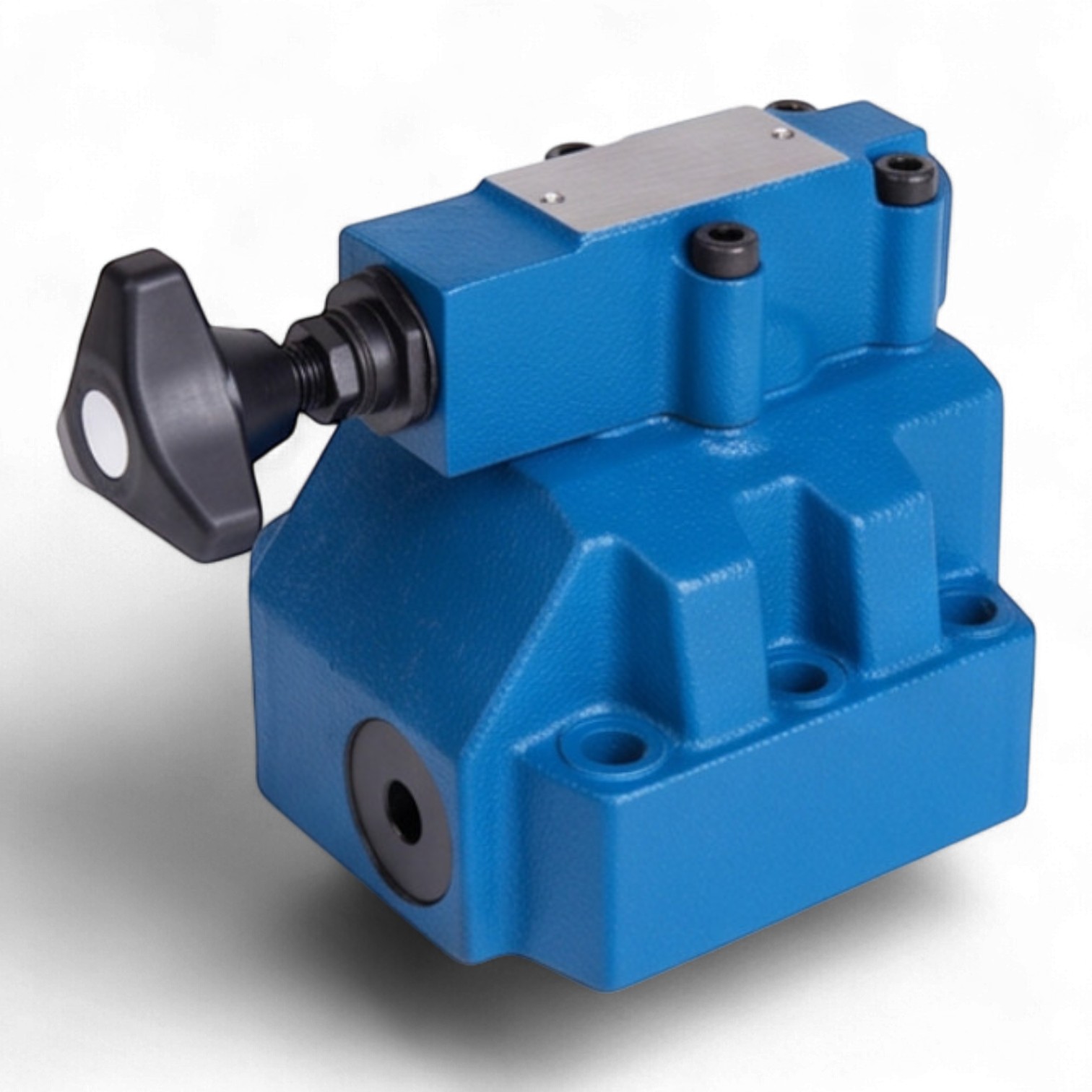

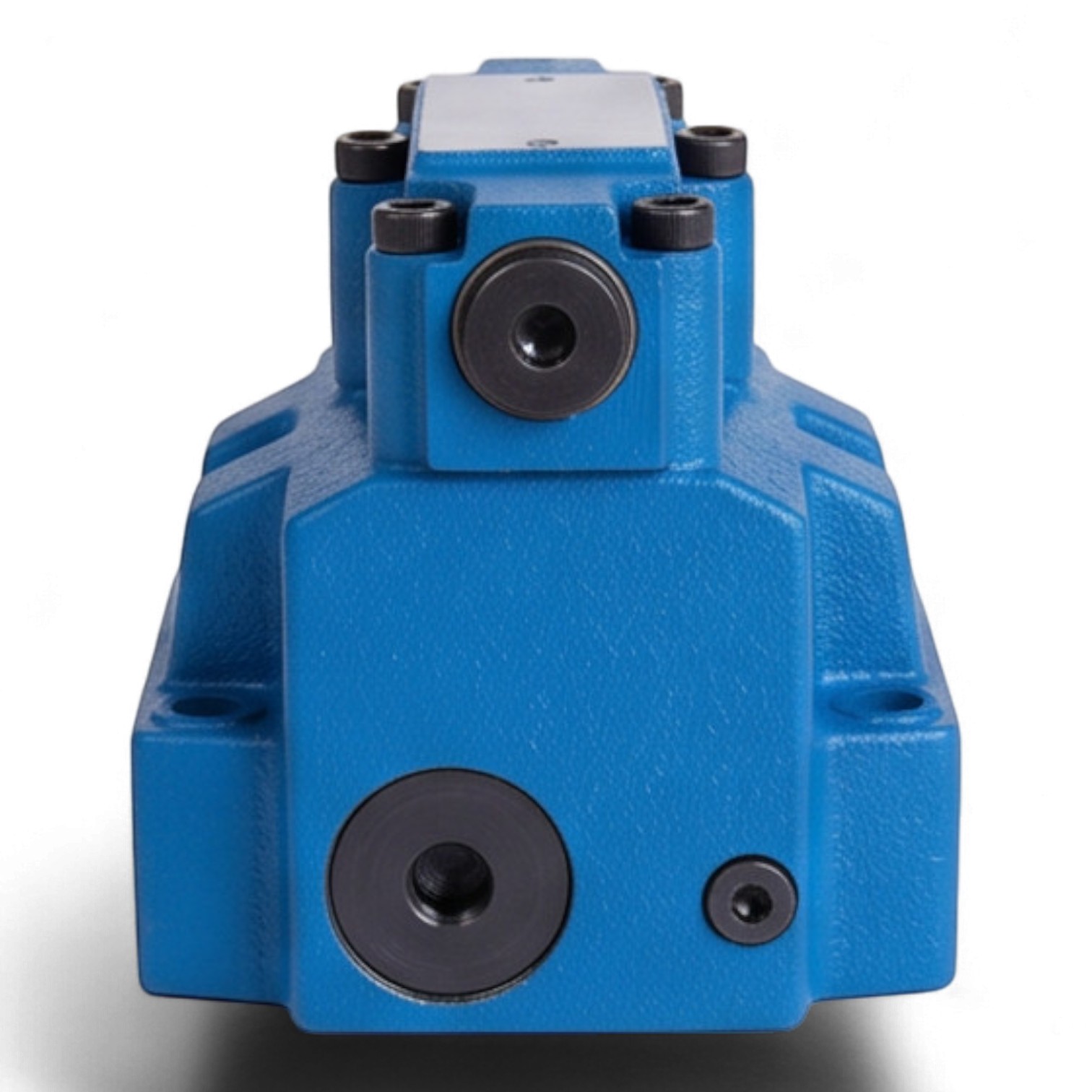

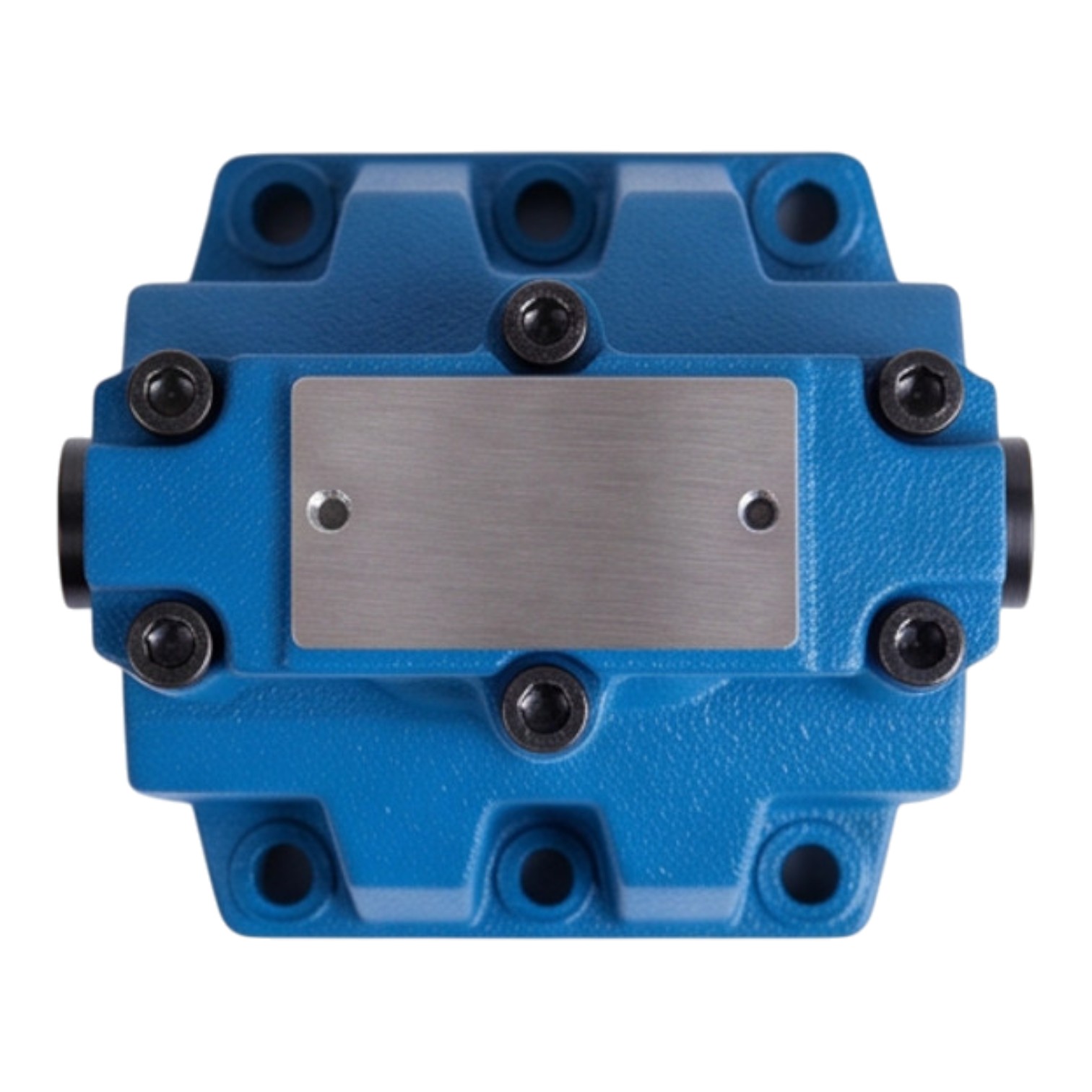

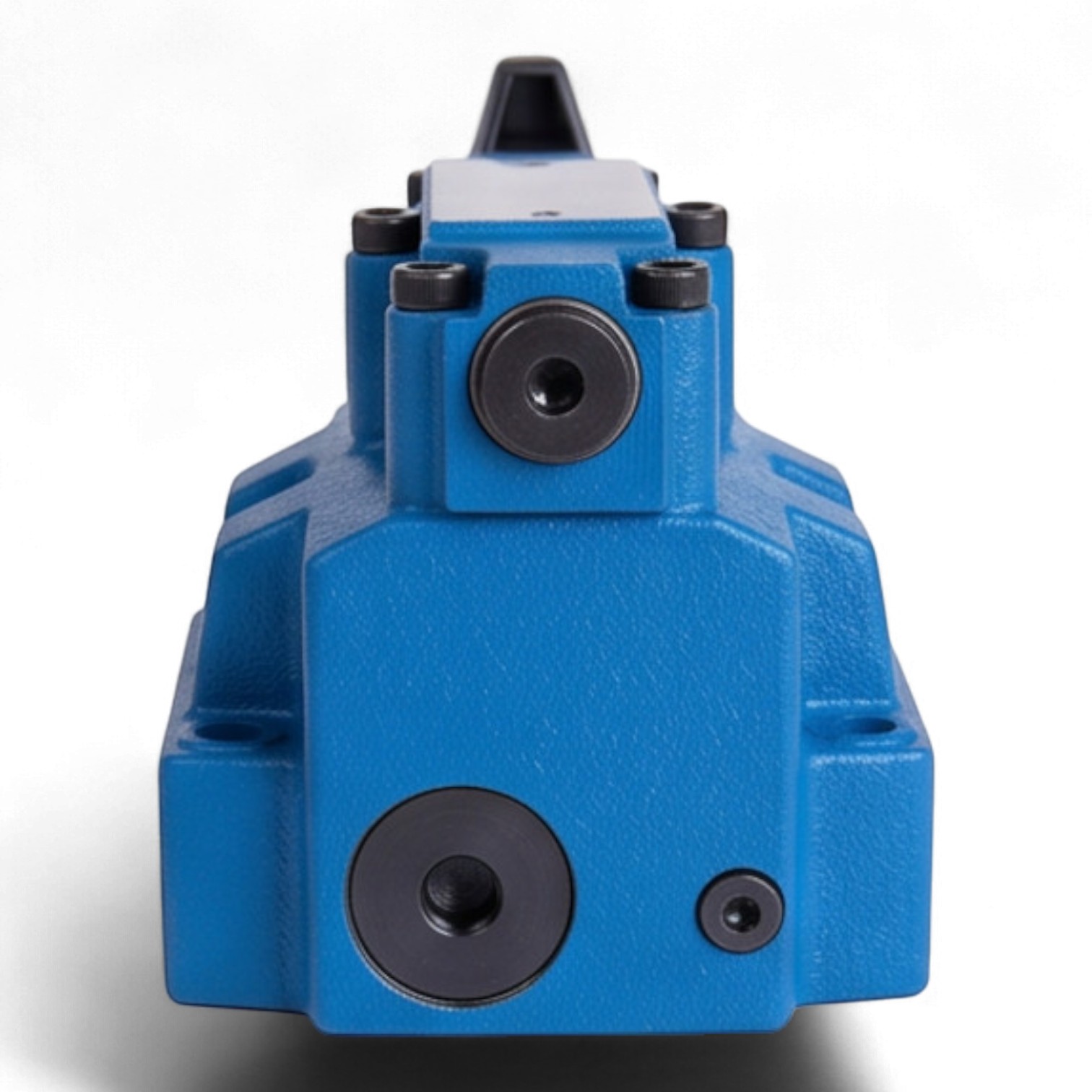

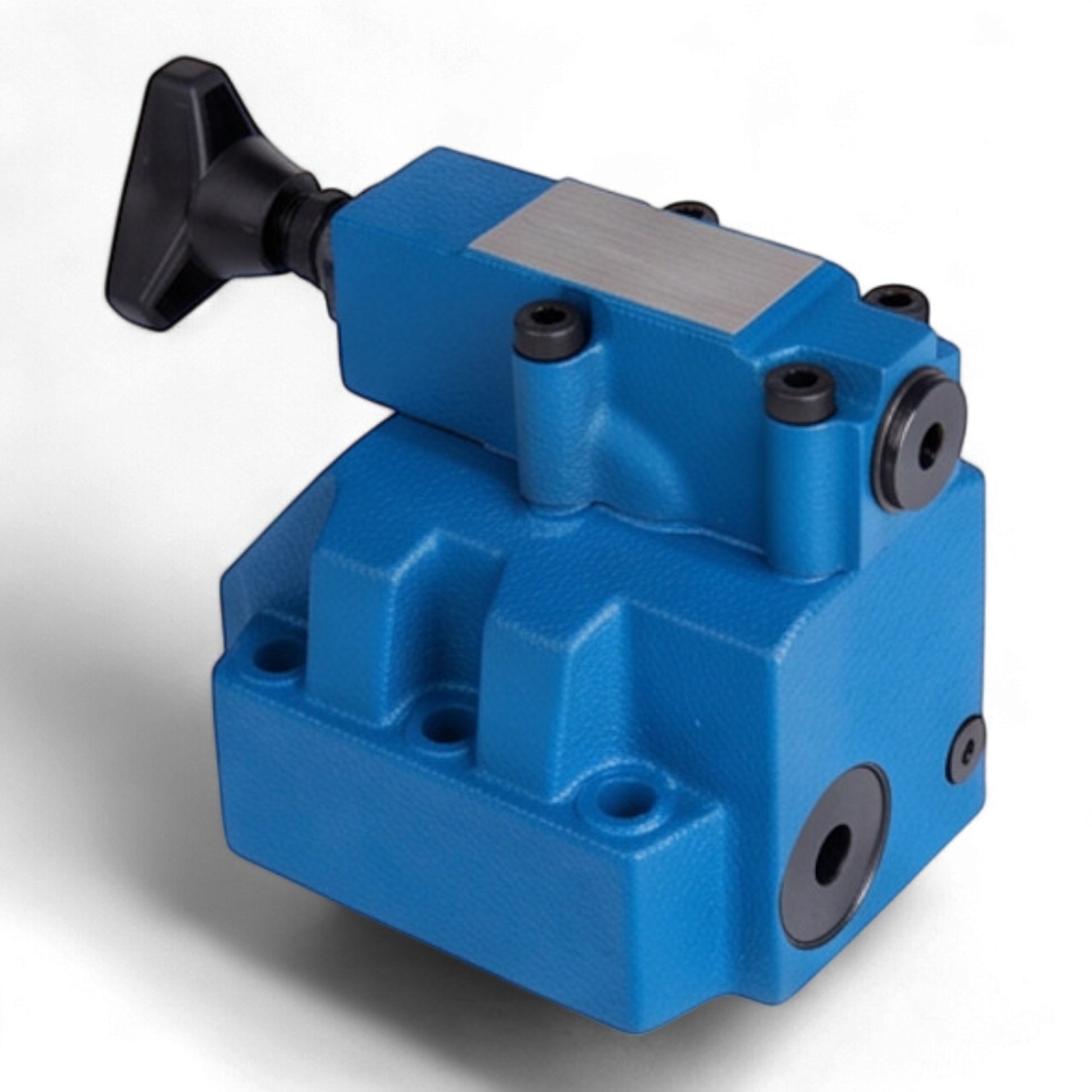

Техническое описание гидроклапана МКПВ-32/3С2Р2
Гидроклапан предохранительный МКПВ-32/3С2Р2 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы путем перепуска рабочей жидкости в сливную магистраль. Конструктивное исполнение аппарата обеспечивает высокую пропускную способность при минимальных потерях давления и стабильность гидравлических характеристик в широком диапазоне температур.

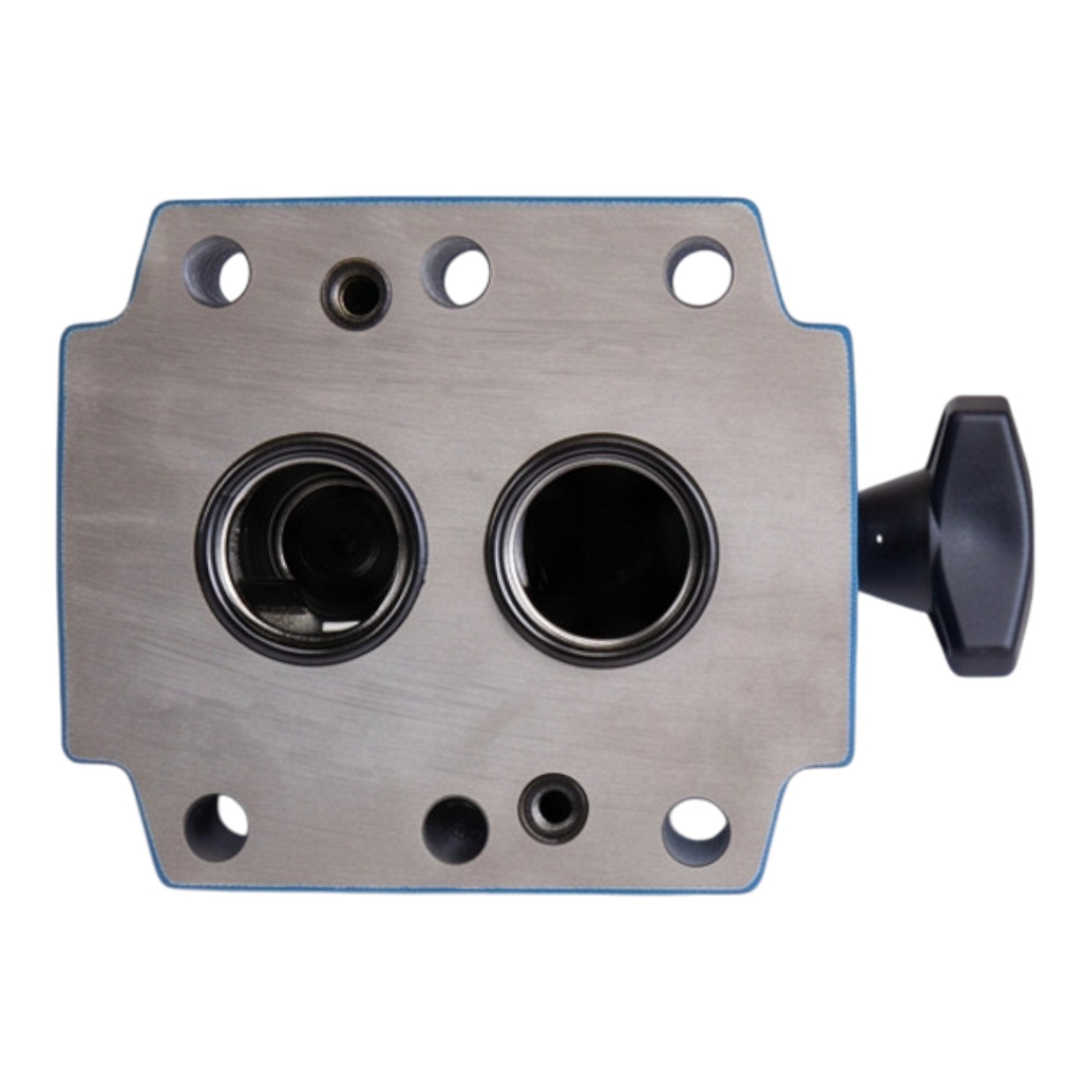

Устройство функционирует по принципу взаимодействия гидродинамических сил и усилий пружин настройки. При достижении давления в системе выше установленного значения настройки, основной золотник перемещается, открывая проход жидкости из напорной линии в сливную. Наличие электромагнитного управления (индекс Р2) позволяет осуществлять дистанционную разгрузку гидросистемы по электрическому сигналу. Стыковой тип монтажа обеспечивает герметичность соединений и упрощает интеграцию клапана в гидроблоки станочного и прессового оборудования.
Технические параметры и эксплуатационные показатели
Гидравлические характеристики: Номинальный расход рабочей жидкости соответствует условному проходу 32 мм. Максимальное рабочее давление составляет 25 МПа (250 бар). Диапазон регулирования давления определяется жесткостью установленных пружин и конфигурацией пилотного каскада. Рекомендуемая чистота рабочей жидкости — не ниже 12-го класса по ГОСТ 17216-71 (номинальная тонкость фильтрации 25 мкм).
Электрические параметры: Управление разгрузкой осуществляется посредством электромагнитного привода, рассчитанного на напряжение 220 В переменного тока (AC) с частотой 50 Гц. Допускается частота включений до 3000 циклов в час. Степень защиты электромагнитов соответствует современным промышленным стандартам, обеспечивая надежную работу в условиях вибраций и температурных перепадов.
Механические и климатические данные: Корпус изделия выполнен из высокопрочного чугуна или стали с прецизионной обработкой посадочных поверхностей. Масса изделия составляет 45 кг. Эксплуатация допускается в температурном диапазоне рабочей среды от -40 до +120 °С при вязкости масла от 10 до 700 сСт. Климатическое исполнение УХЛ4 гарантирует стабильную работу в макроклиматических районах с умеренным и холодным климатом в закрытых отапливаемых помещениях.
