Техническое описание гидроклапана МКПВ-32/3С2Р1
Гидроклапан предохранительный МКПВ-32/3С2Р1 представляет собой аппарат непрямого действия, предназначенный для поддержания установленного давления в гидравлических системах, защиты приводов от превышения номинальных параметров нагрузки, а также для дистанционной разгрузки системы посредством электромагнитного управления. Устройство выполнено в модульном исполнении для стыкового монтажа, что обеспечивает минимизацию утечек и высокую жесткость гидравлической линии.
Конструктивно клапан состоит из основного каскада (золотникового типа) и управляющего каскада с электромагнитным приводом. При достижении давления настройки управляющий элемент открывает канал сброса, создавая перепад давления на основном золотнике, что приводит к его смещению и соединению напорной линии со сливной магистралью. Наличие электромагнитного управления (220В AC) позволяет переводить систему в режим холостого хода (разгрузки) по внешнему электрическому сигналу.
Аппарат рассчитан на эксплуатацию в тяжелых режимах промышленного оборудования, станкостроения и прессовых установок. Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата при размещении в закрытых помещениях с регулируемой температурой.
Функциональные особенности и преимущества:
- Двухкаскадная схема работы обеспечивает высокую пропускную способность при сохранении точности срабатывания.

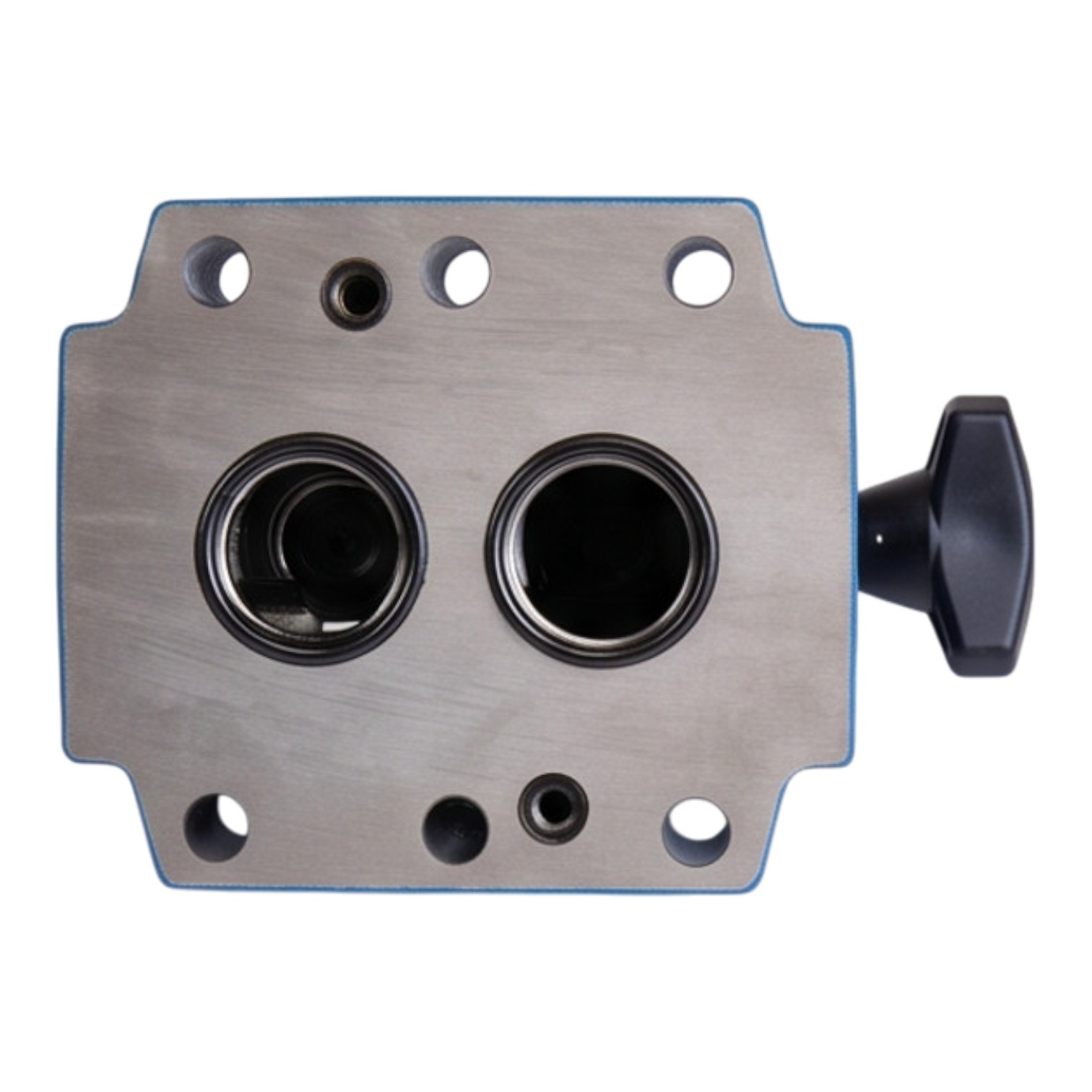

- Стыковой тип присоединения упрощает интеграцию в гидроблоки и снижает количество резьбовых соединений.
- Возможность дистанционной разгрузки гидросистемы через электромагнитный пилот.
- Высокая циклическая долговечность и устойчивость к кавитационным процессам.
- Соответствие стандартам чистоты рабочей жидкости по ГОСТ 17216.
