Техническое описание гидроклапана МКПВ-20/3С4Р3.24

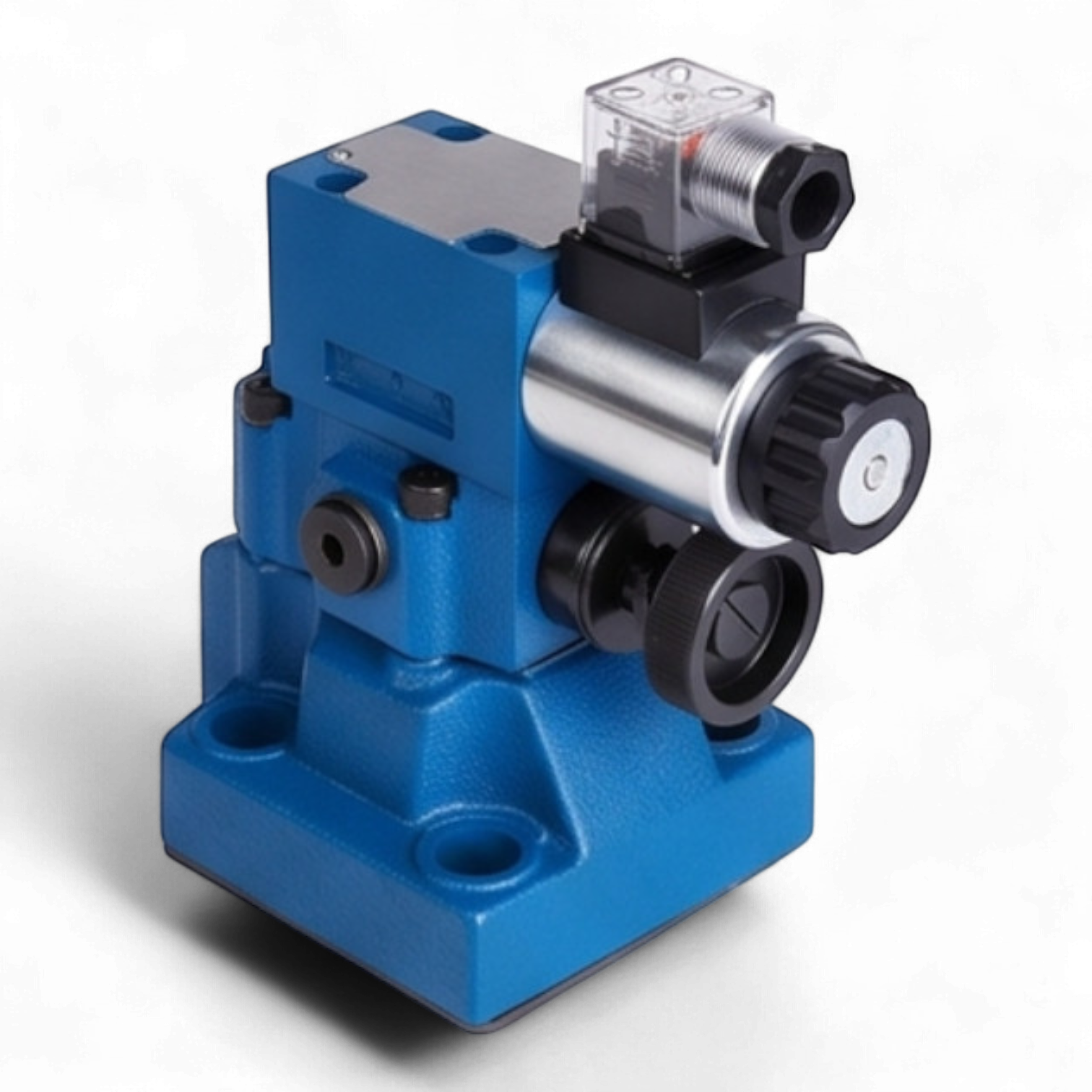

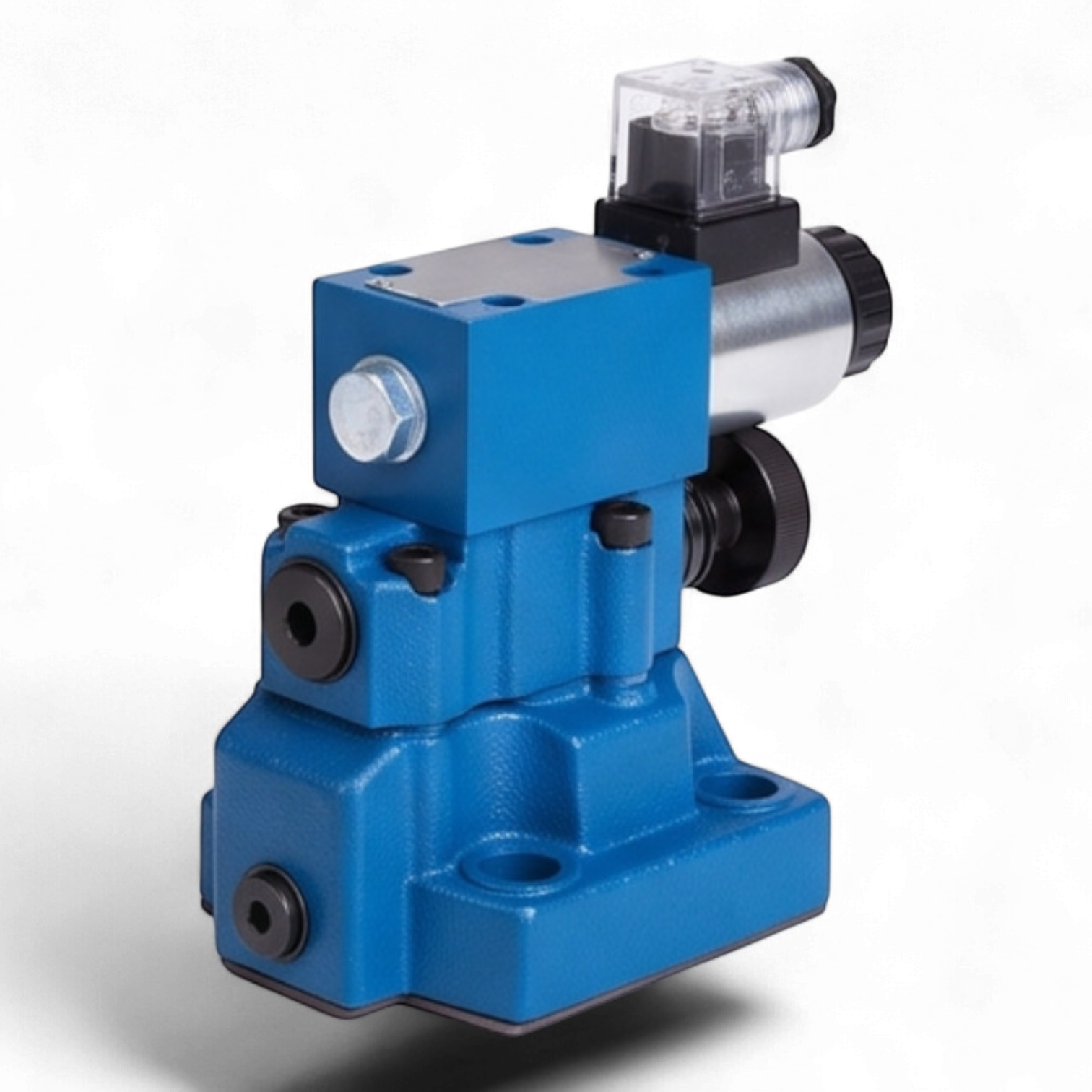

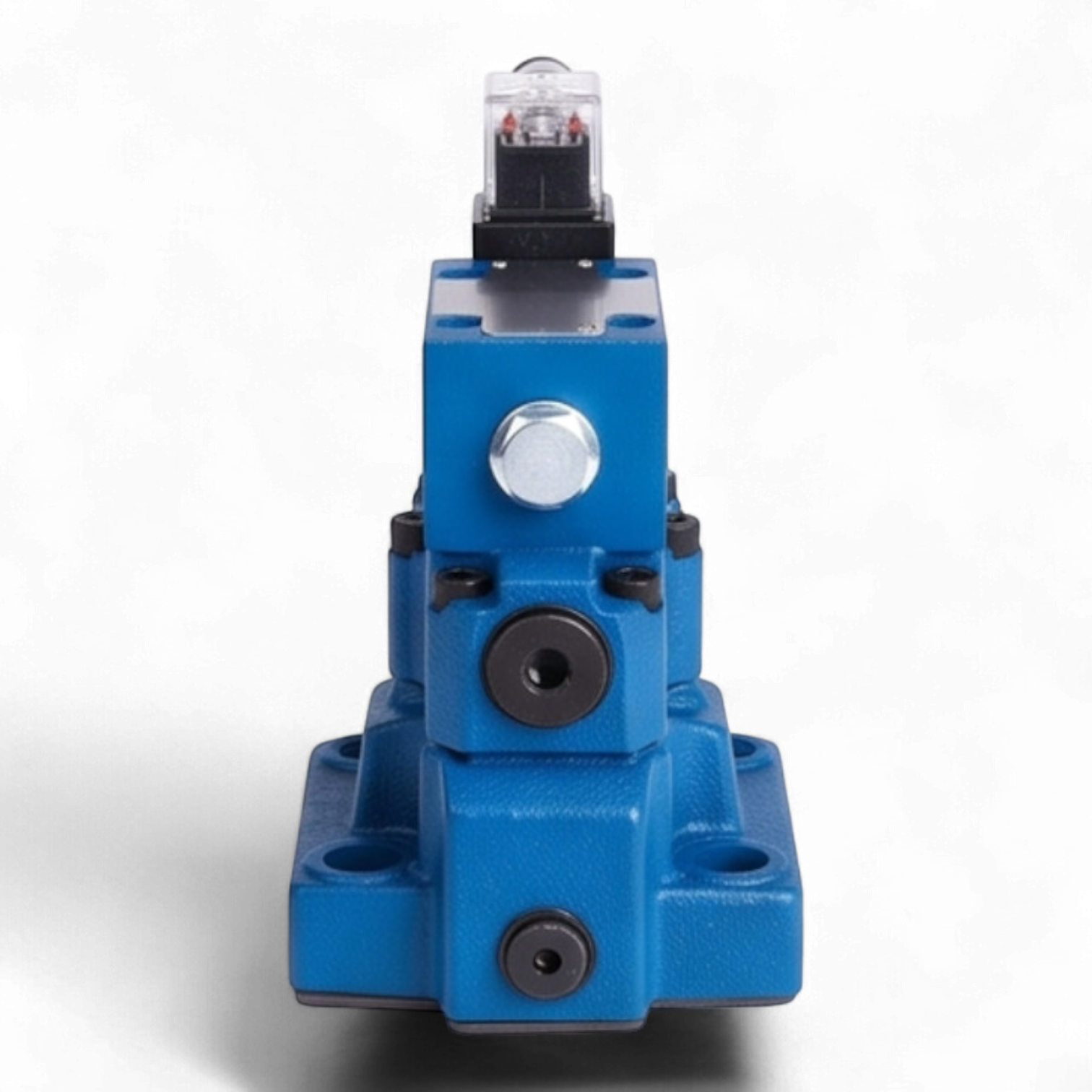

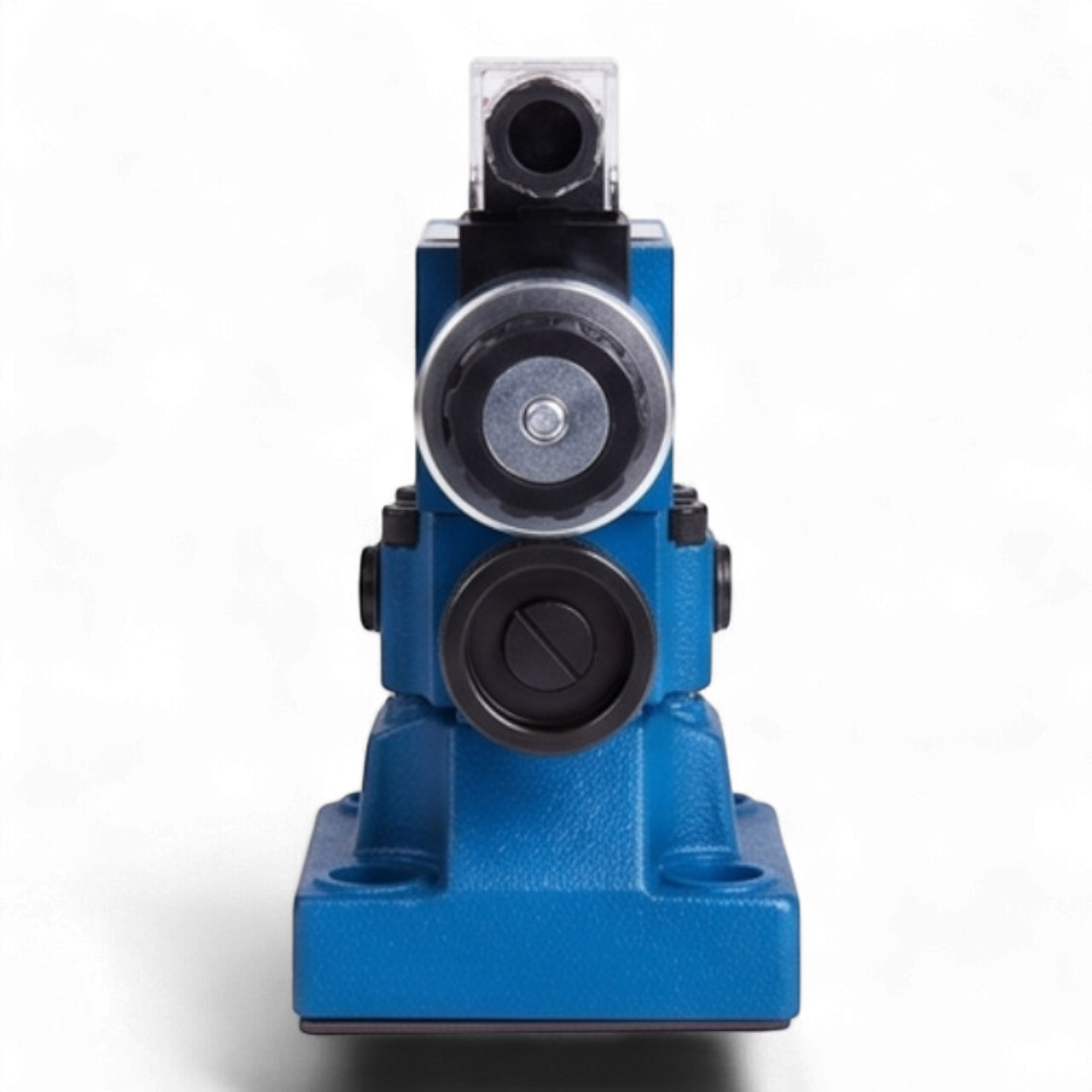

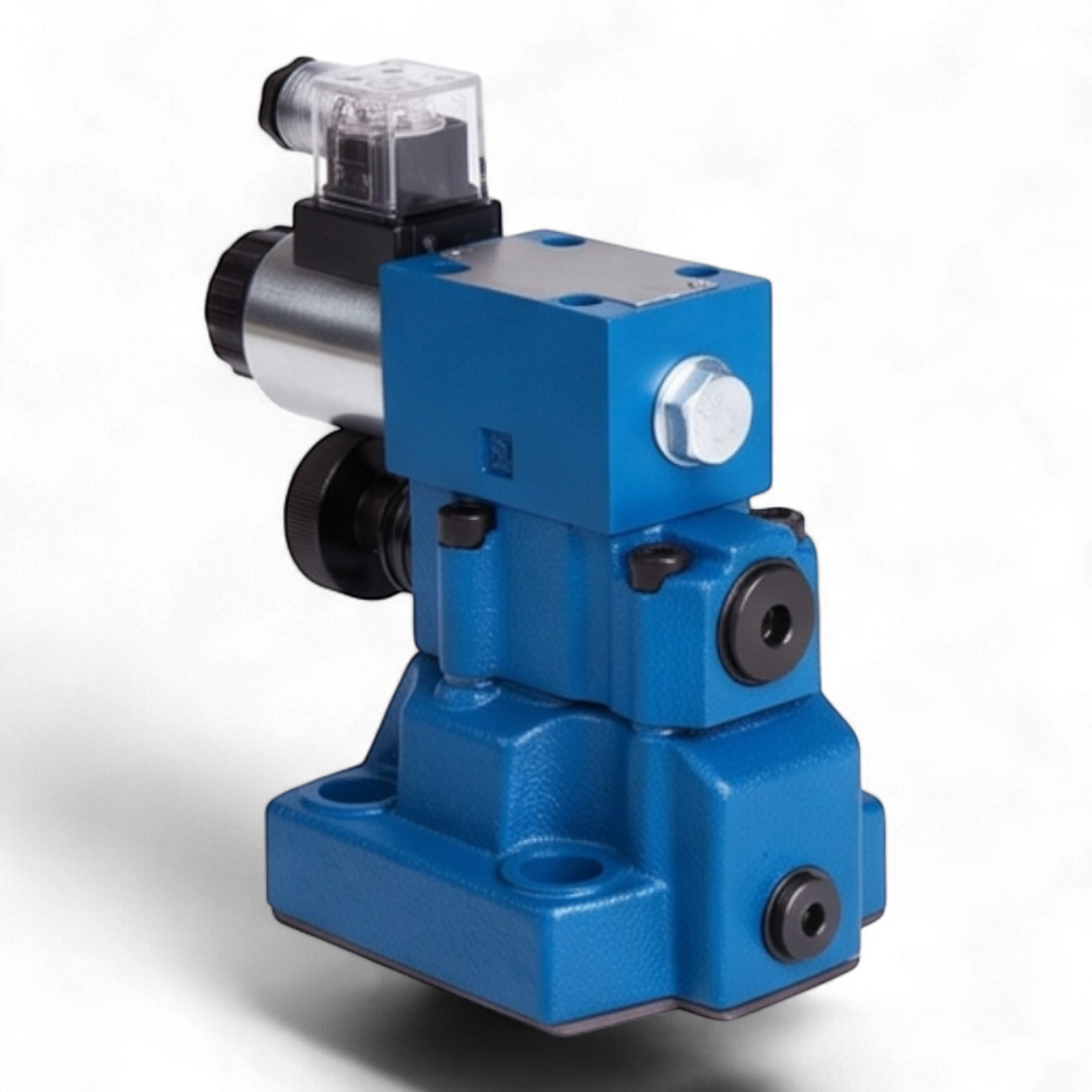

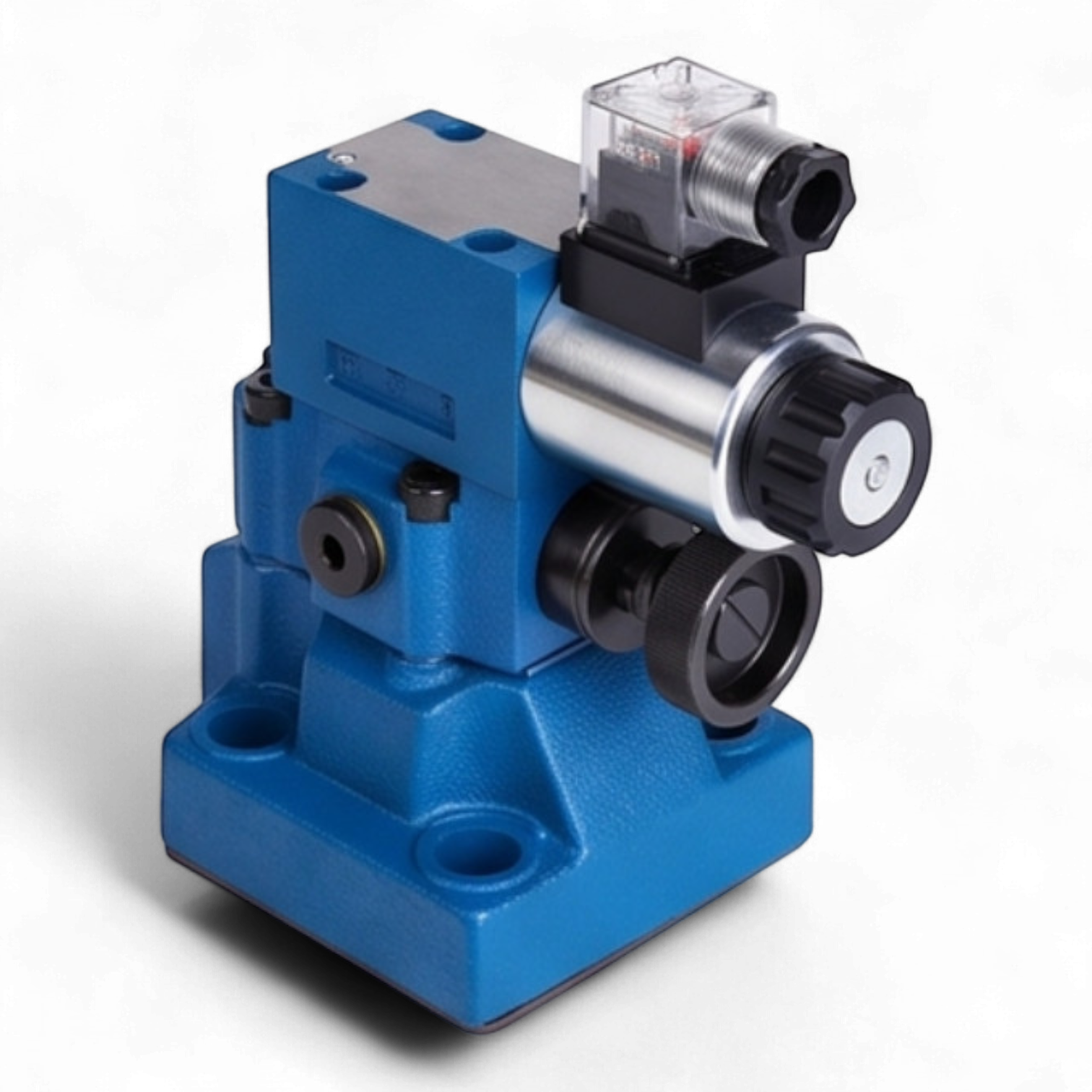

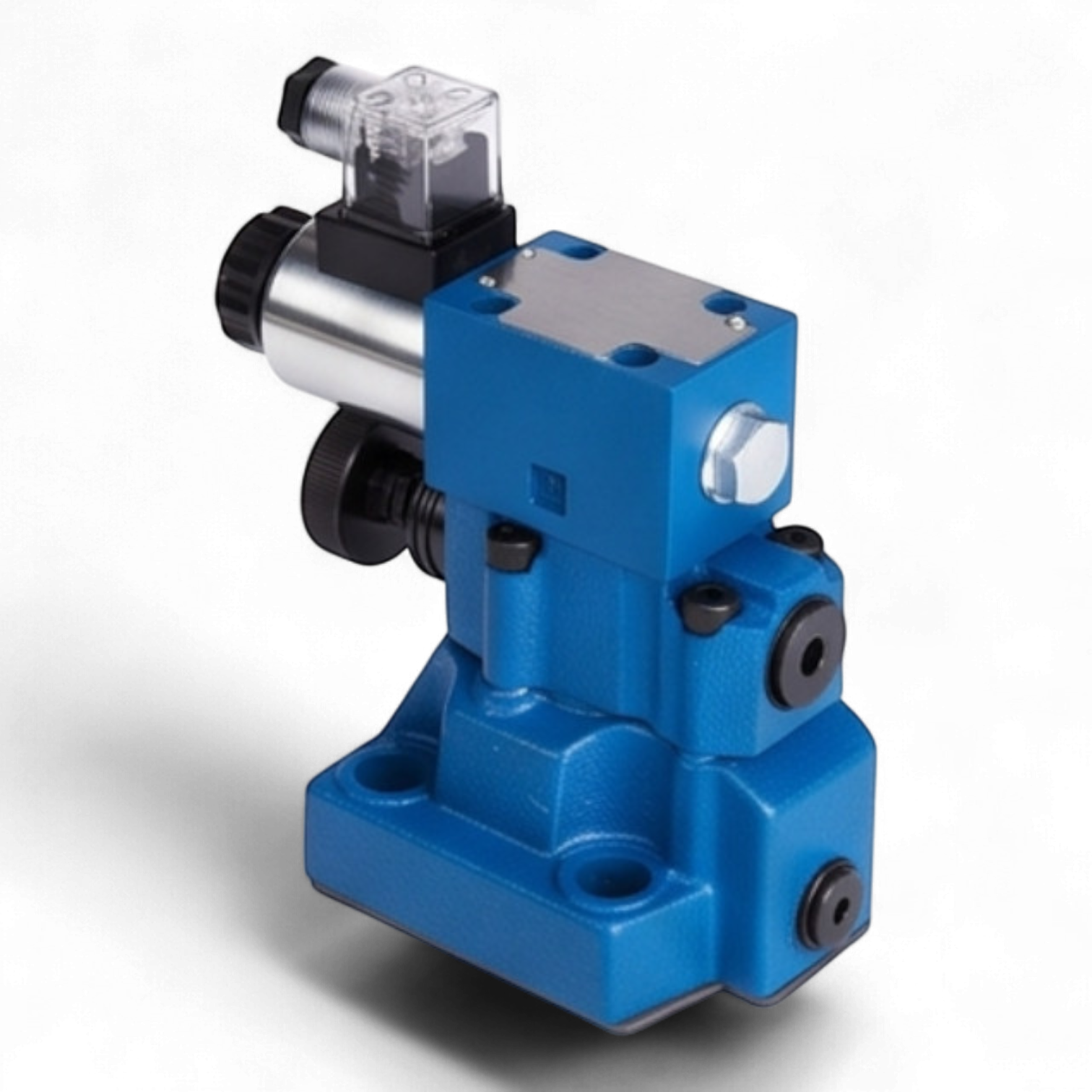

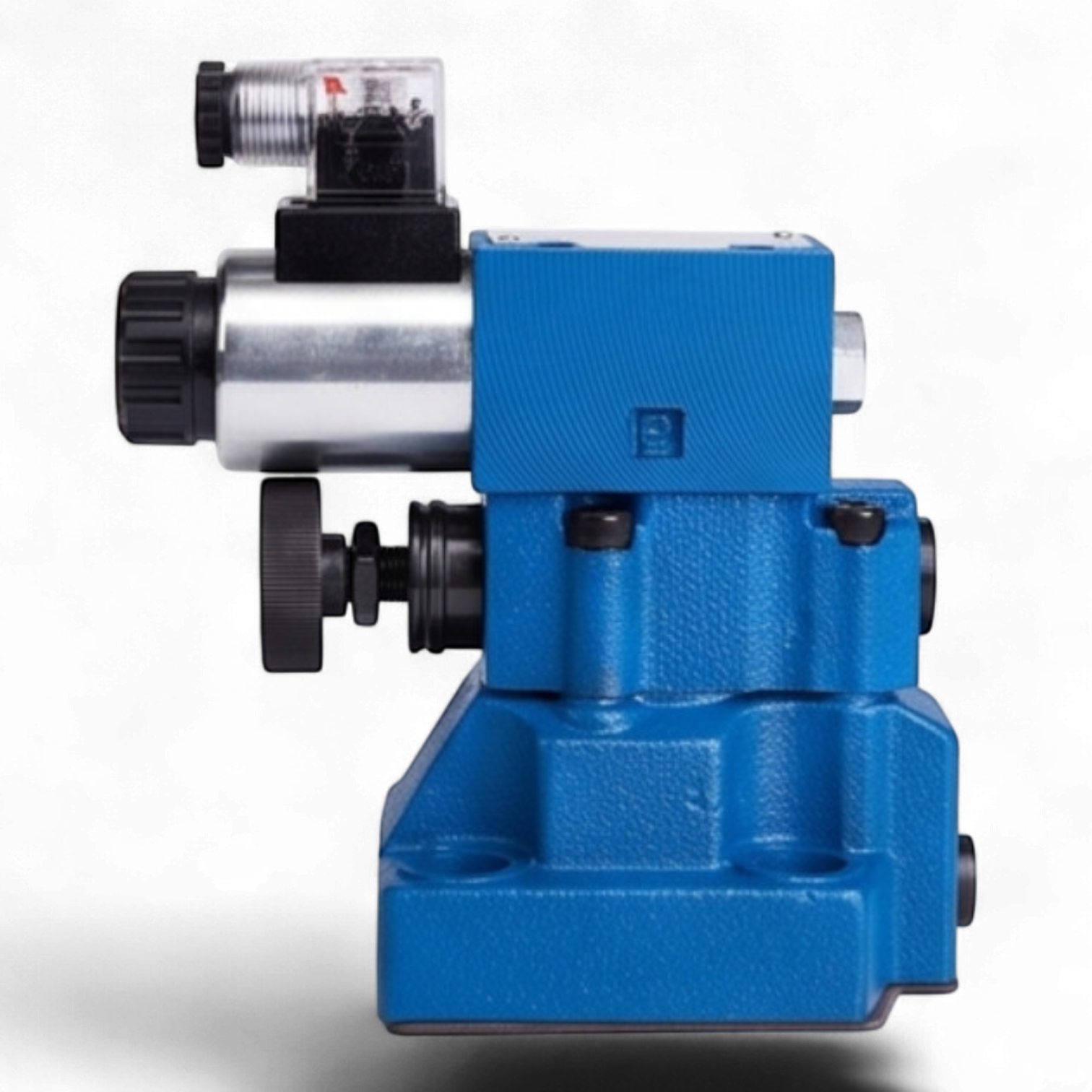

Гидроклапан предохранительный МКПВ-20/3С4Р3.24 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления и обеспечения дистанционной разгрузки системы. Данное устройство широко применяется в гидроприводах станочного оборудования, прессовых установках и мобильной технике.
Конструктивное исполнение аппарата включает в себя основной каскад и вспомогательный пилотный клапан. Стыковой тип монтажа обеспечивает высокую герметичность соединений и компактность при установке на многостанционные блоки. Узел электромагнитного управления позволяет интегрировать клапан в автоматизированные циклы работы оборудования, обеспечивая оперативную разгрузку гидросистемы по электрическому сигналу.
Технические параметры и эксплуатационные характеристики:
- Условный проход (Dy): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: от 0.5 до 32 МПа (в зависимости от настройки пружины)
- Максимальный расход рабочей жидкости: до 160 л/мин
- Тип управления: электромагнитное с пружинным возвратом золотника
- Параметры электромагнита: напряжение питания 24 В постоянного тока (DC)
- Вид монтажа: стыковой (присоединительная плоскость по ГОСТ 26890)
- Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт)
- Тонкость фильтрации: не хуже 25 мкм (класс чистоты не ниже 12 по ГОСТ 17216)
- Температурный режим: эксплуатация при температуре рабочей жидкости от -20°C до +70°C
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69
- Масса изделия: 25 кг
Функциональные особенности:
- Двухкаскадная схема работы обеспечивает высокую стабильность давления при изменении расхода.
- Наличие встроенного электромагнитного пилота для реализации функции разгрузки системы без изменения основных настроек давления.
- Высокая циклическая долговечность за счет применения прецизионных пар трения и износостойких уплотнений.
- Возможность ручного дублирования срабатывания электромагнита при пусконаладочных работах.
