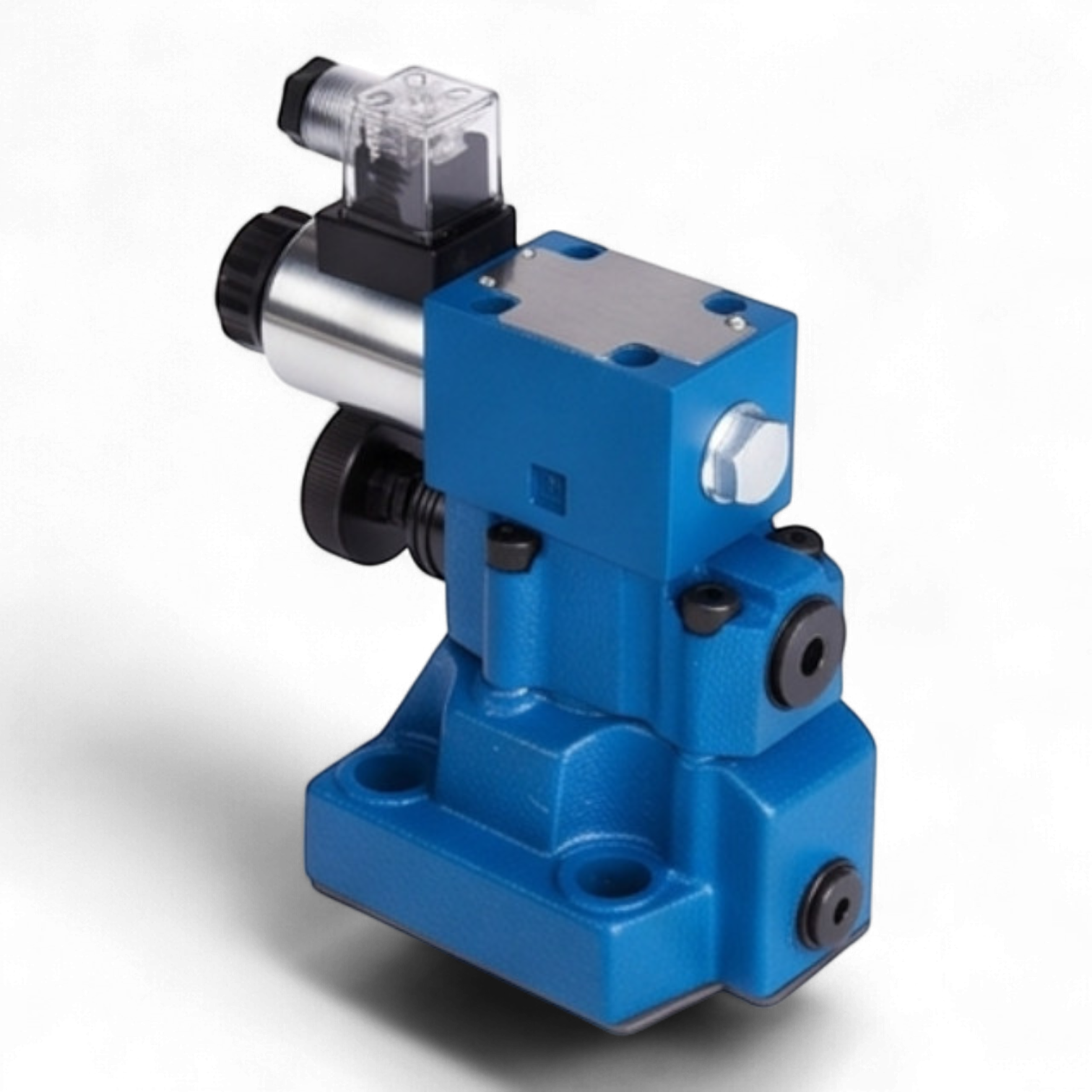

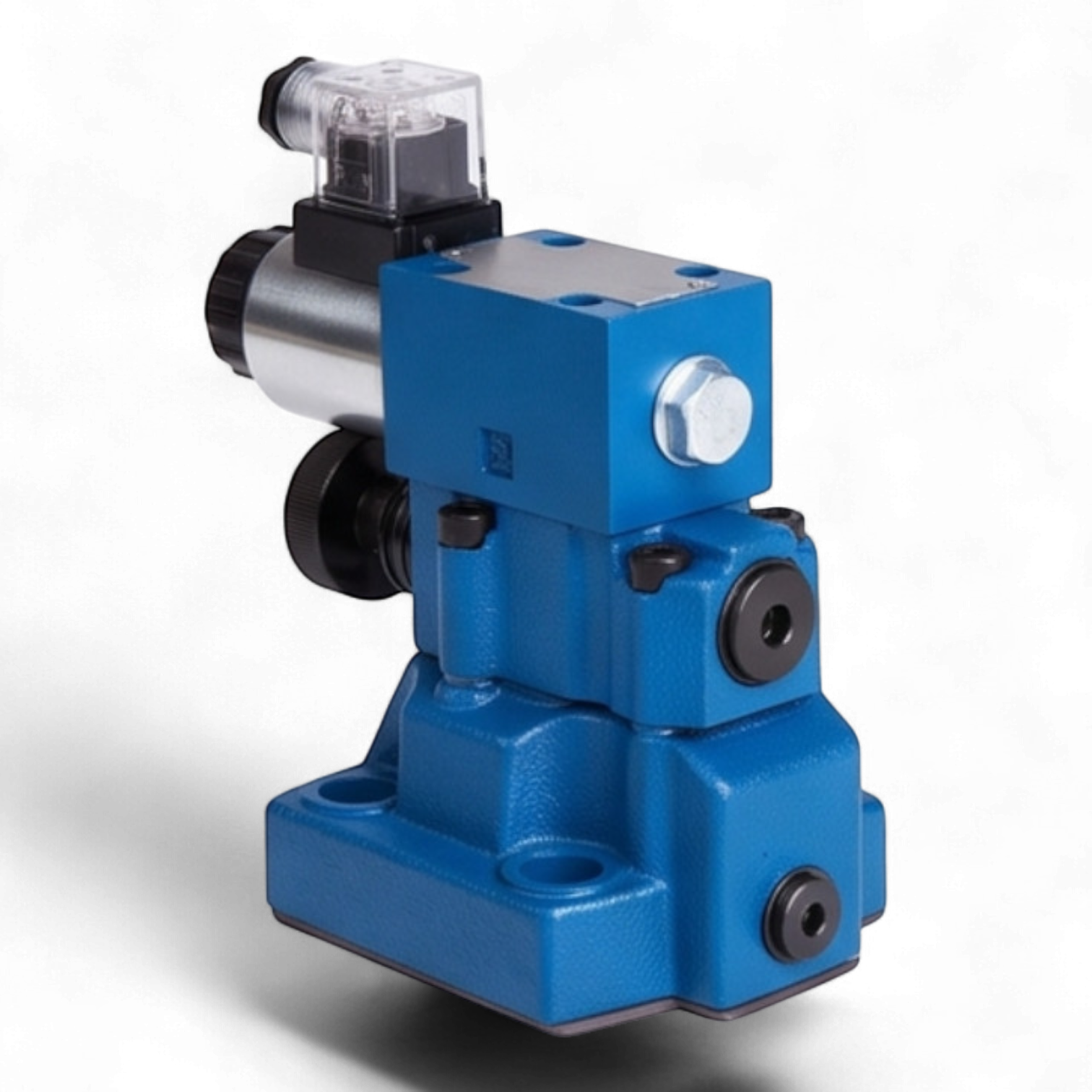

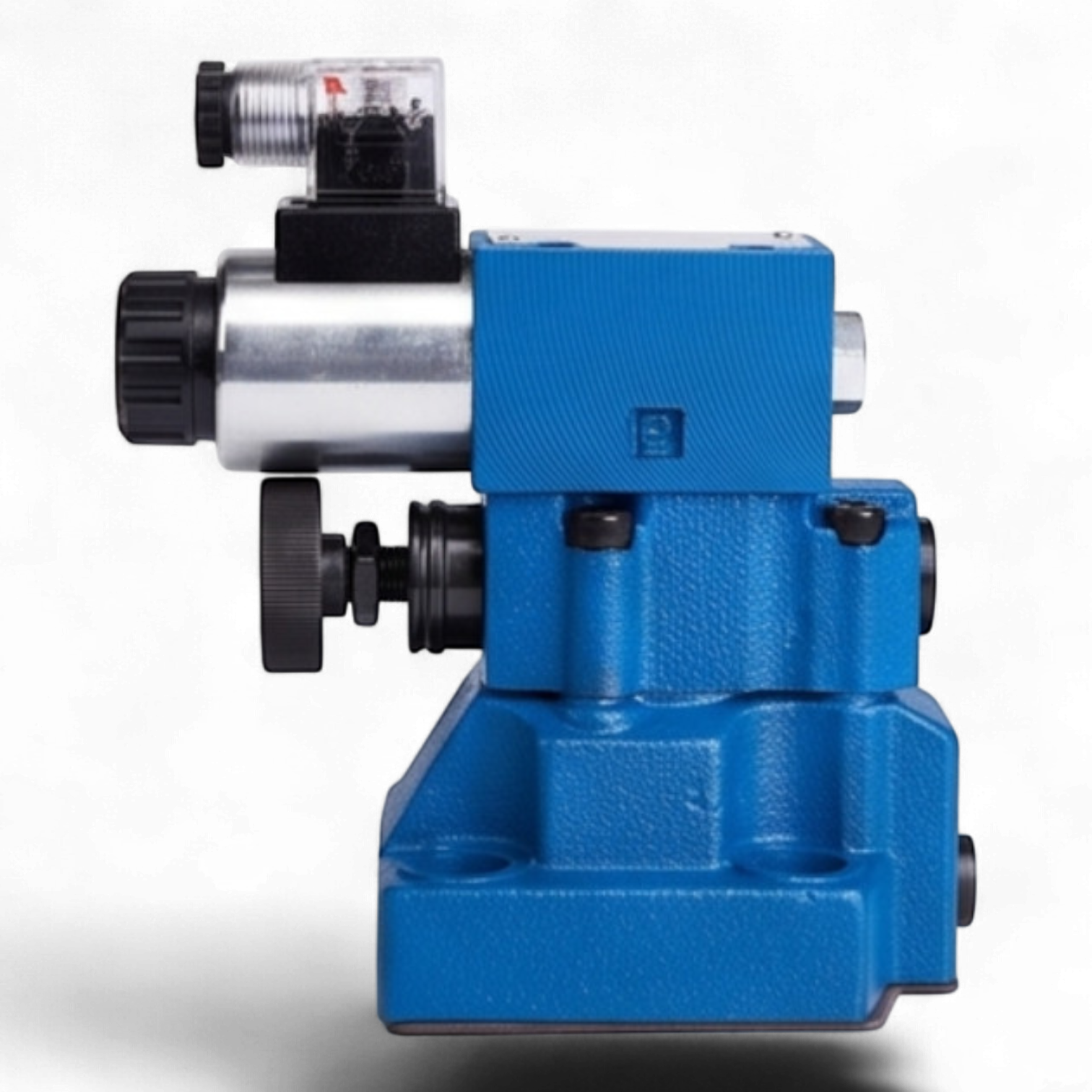

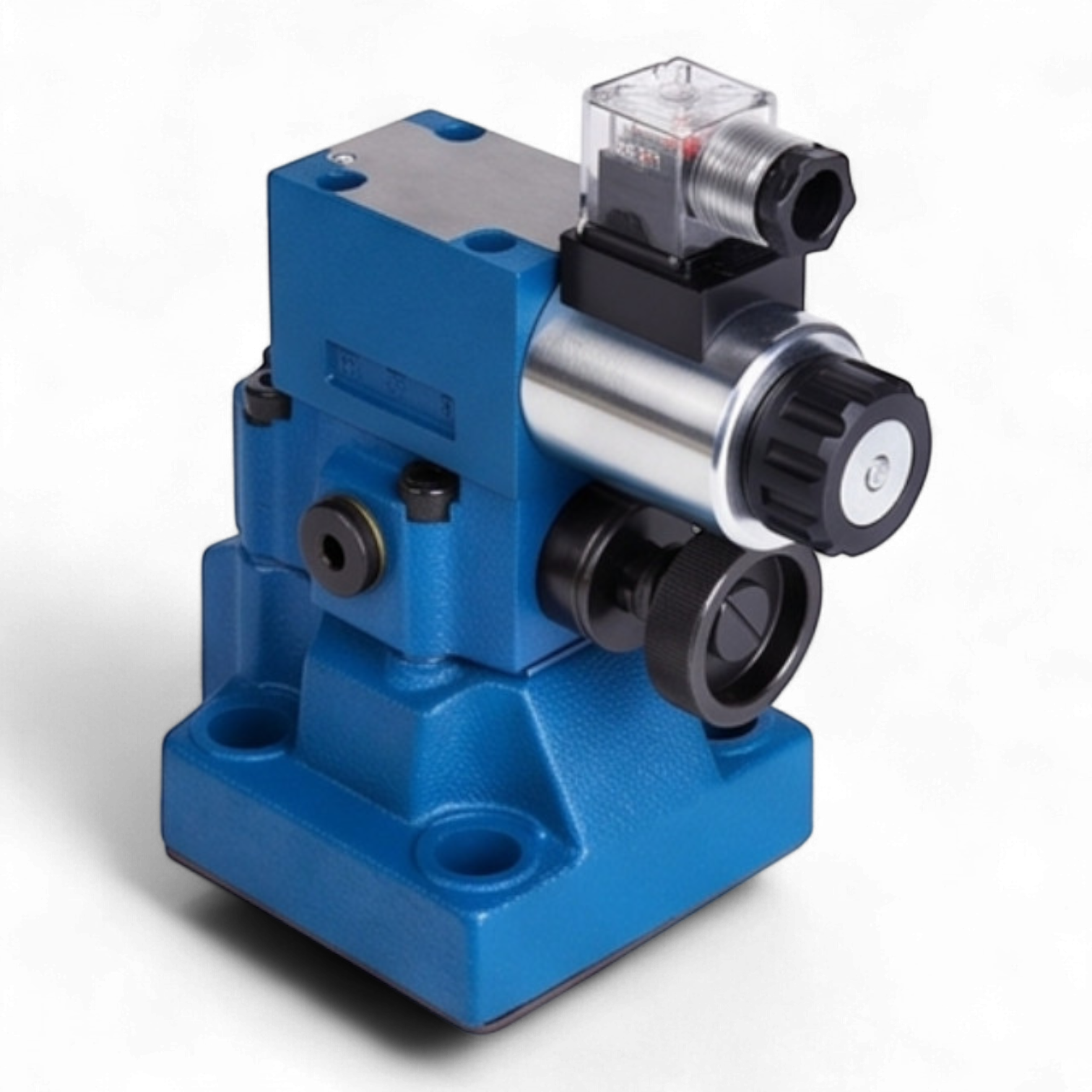

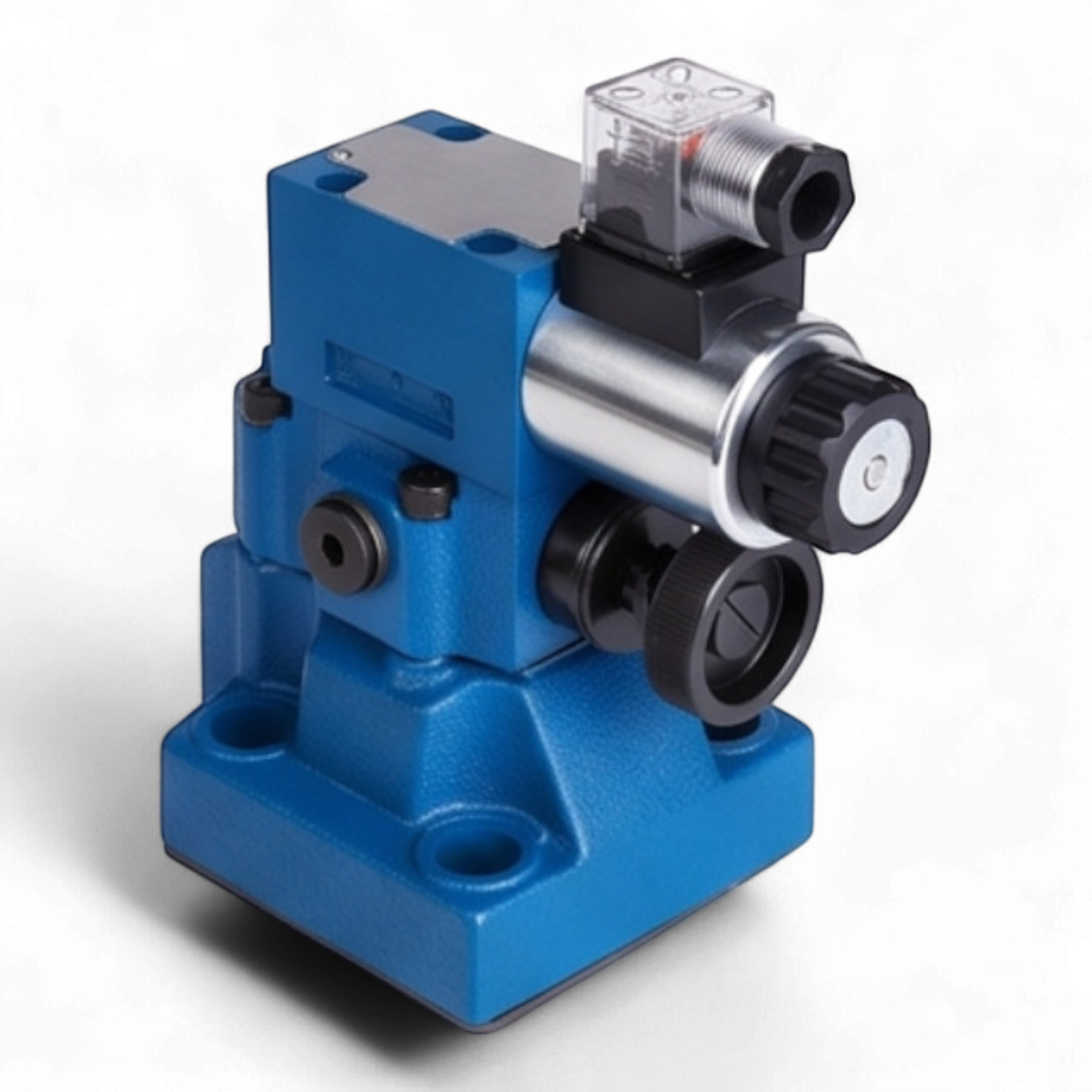

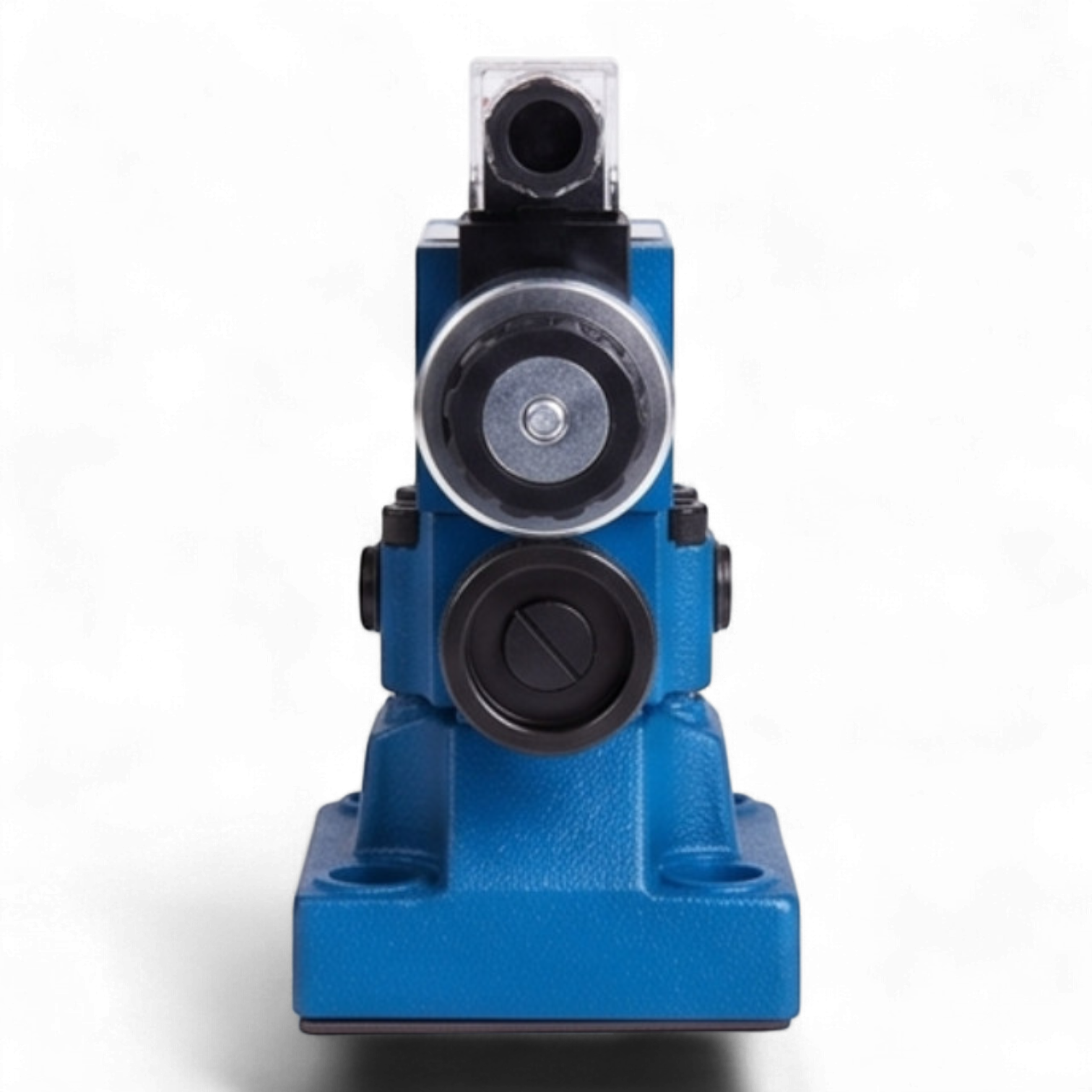

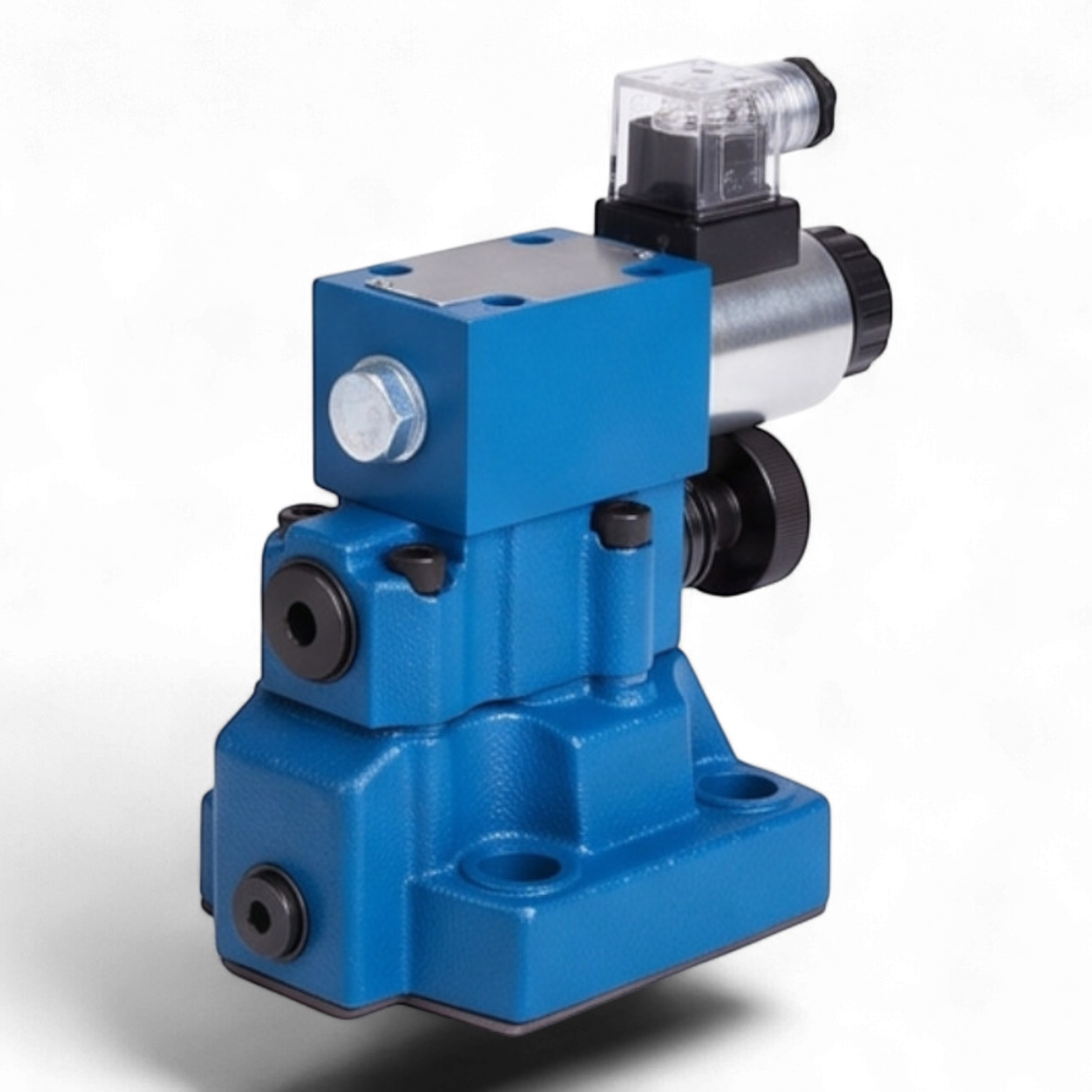

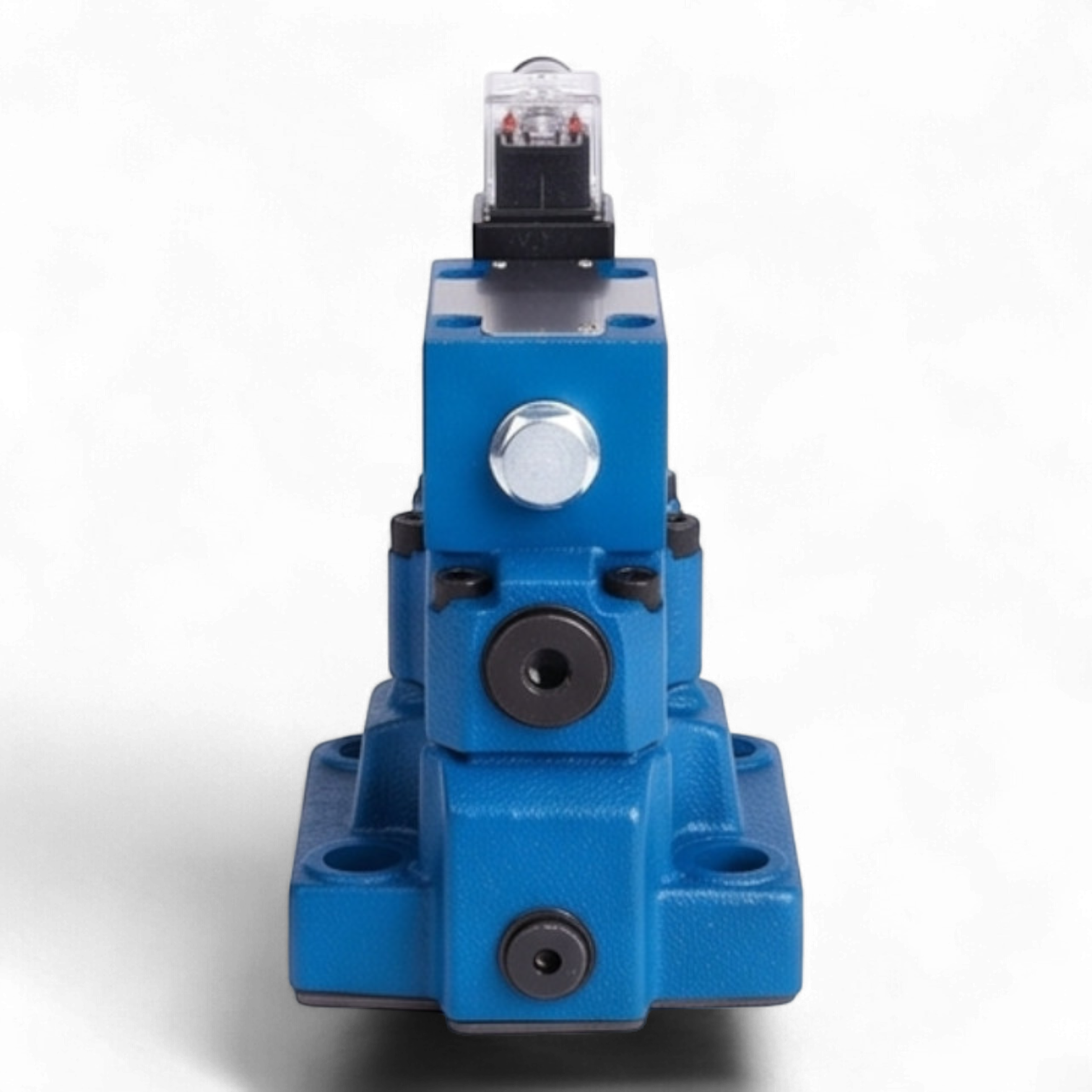

Гидроклапан предохранительный МКПВ-20/3С4Р3.110 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и дистанционной разгрузки системы. Данное устройство функционирует по принципу клапана непрямого действия, обеспечивая высокую стабильность характеристик при значительных изменениях расхода рабочей жидкости.
Техническое исполнение предусматривает интеграцию в гидросистемы станочного оборудования, прессовых установок и литейных машин. Конструкция клапана включает основной каскад и вспомогательный пилотный каскад с электромагнитным управлением (напряжение 110В AC), что позволяет реализовывать сложные алгоритмы управления давлением в автоматизированных циклах. Стыковой тип монтажа минимизирует количество трубопроводных соединений, снижая риск утечек и упрощая компоновку гидроблоков.
Технические параметры и эксплуатационные характеристики:
- Условный проход (Dy): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: определяется пружиной пилотного каскада (исполнение Р3)
- Тип управления: электромагнитное с пружинным возвратом золотника
- Параметры электропитания: 110 В переменного тока (AC), частота 50 Гц
- Максимальная частота включений: до 3000 циклов в час
- Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт)
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-2001 (номинальная тонкость фильтрации 25 мкм)
- Температурный диапазон эксплуатации: от -40°C до +70°C (окружающая среда), до +120°C (рабочая жидкость)
- Масса изделия: 25 кг
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69
Функциональные особенности:
- Двухкаскадная схема работы обеспечивает высокую чувствительность и точность срабатывания.
- Возможность дистанционной разгрузки гидросистемы через встроенный электромагнитный пилот.
- Герметичное исполнение стыковой поверхности, исключающее внешние утечки при соблюдении моментов затяжки крепежа.
- Высокая динамическая устойчивость золотника к автоколебаниям при резких скачках давления.
- Наличие ручного дублирования переключения электромагнита для проведения пусконаладочных работ.
