Техническое описание гидроклапана МКПВ-20/3С4Р2.24

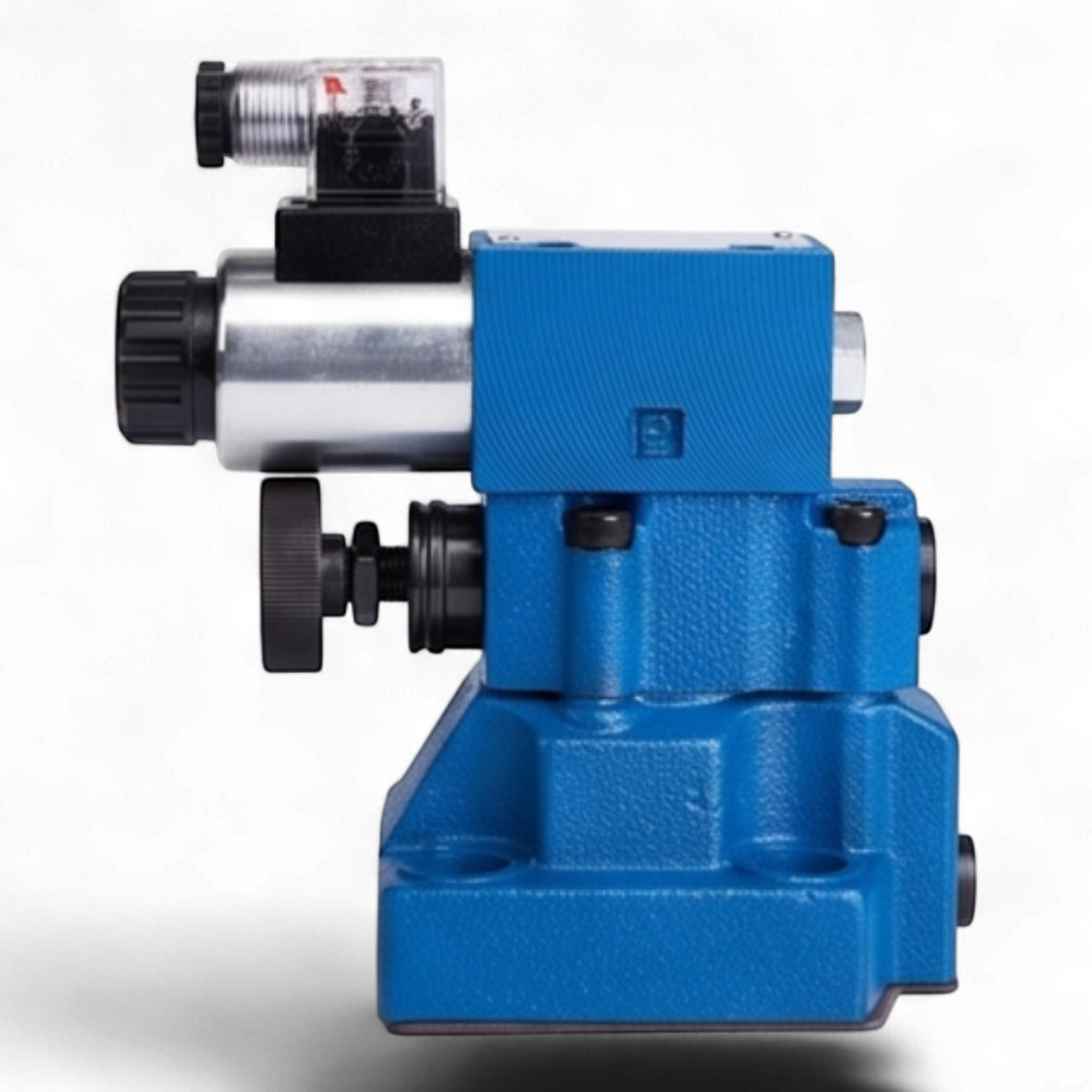

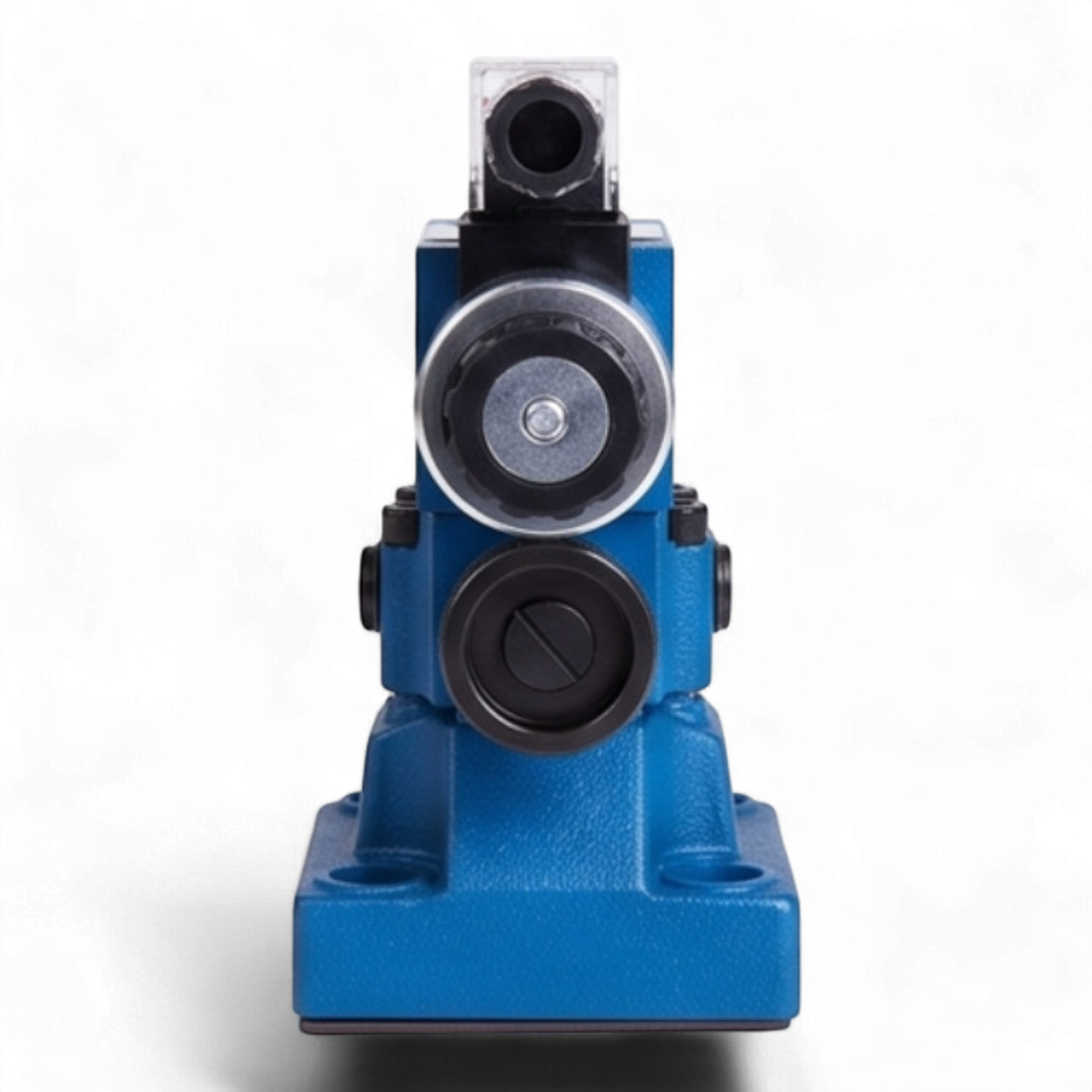

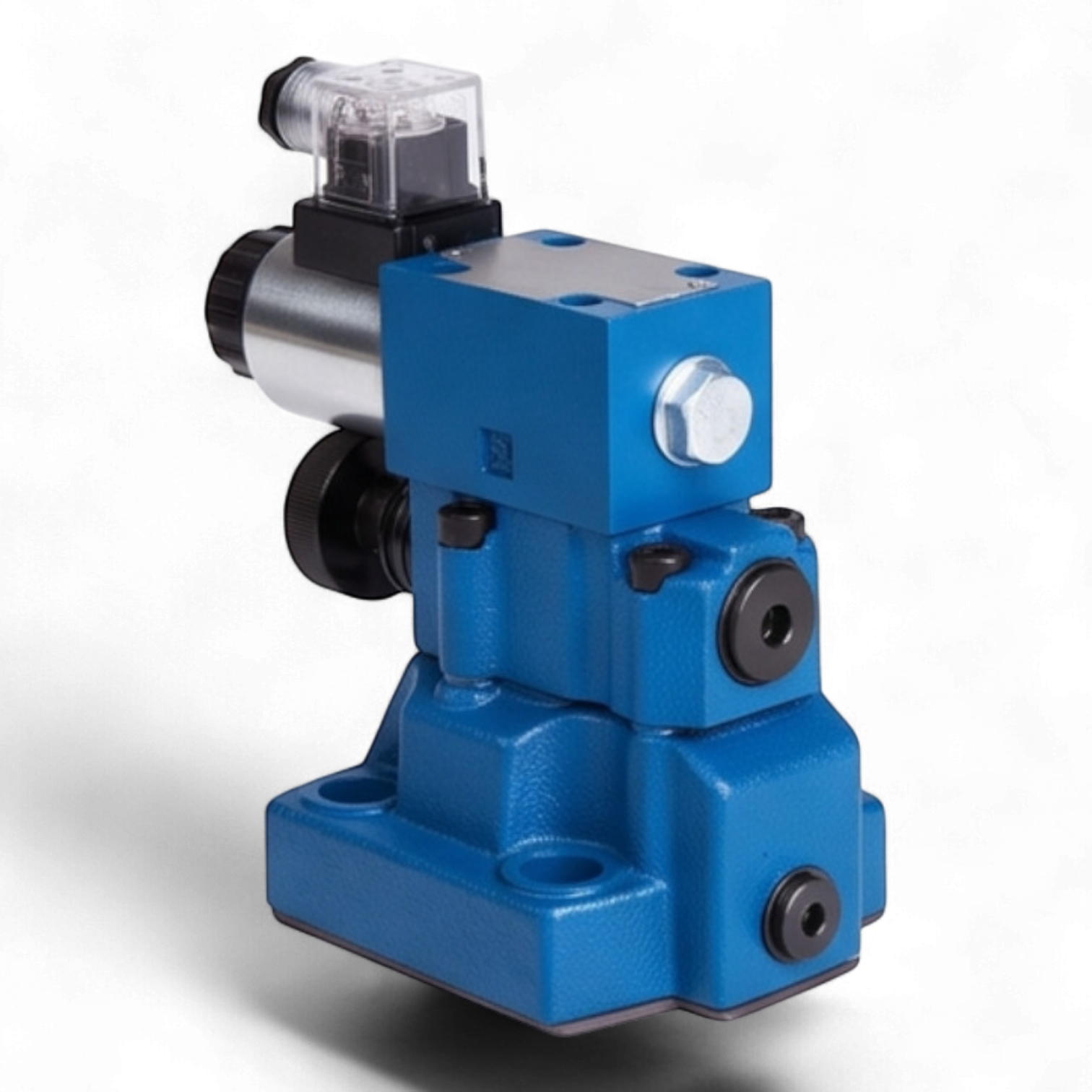

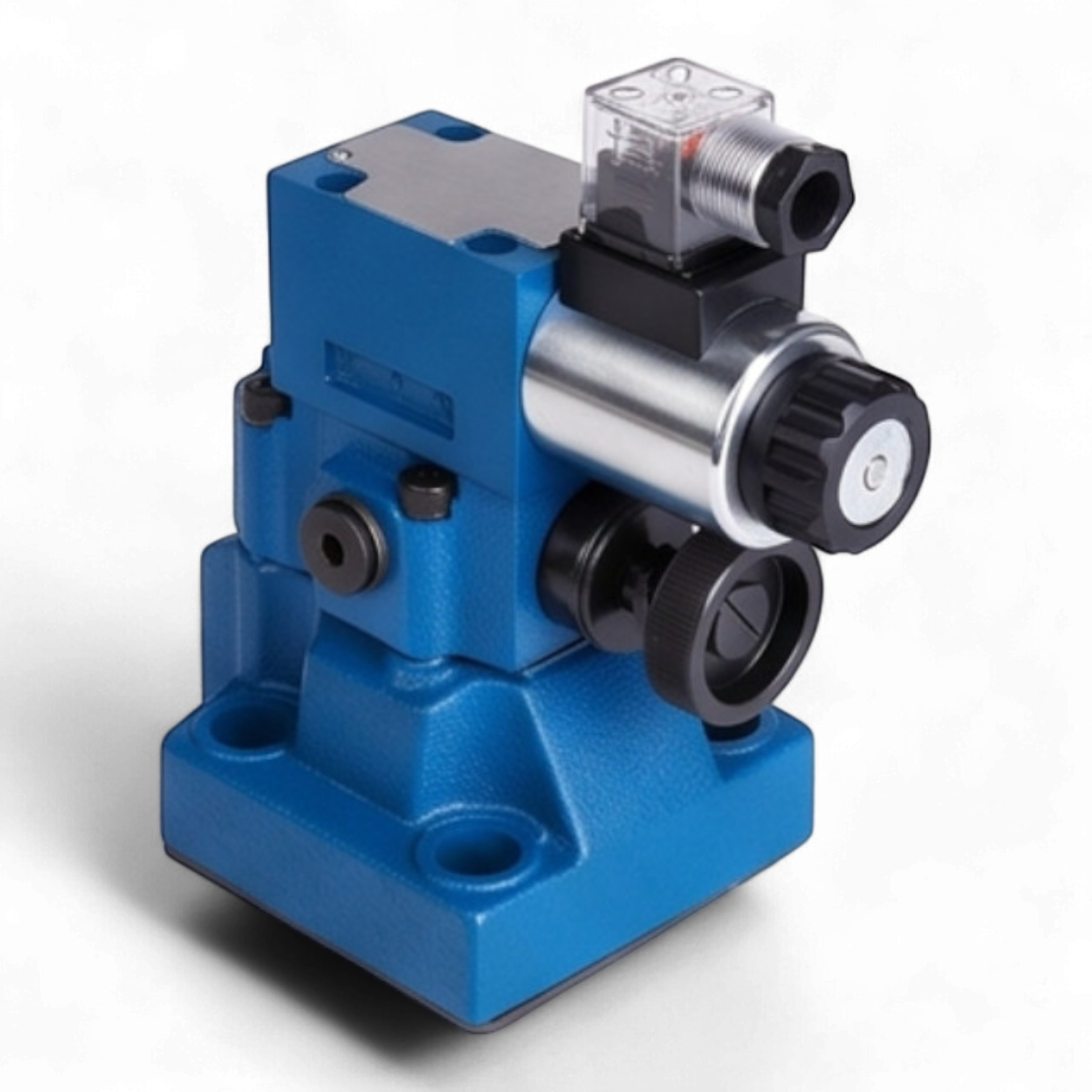

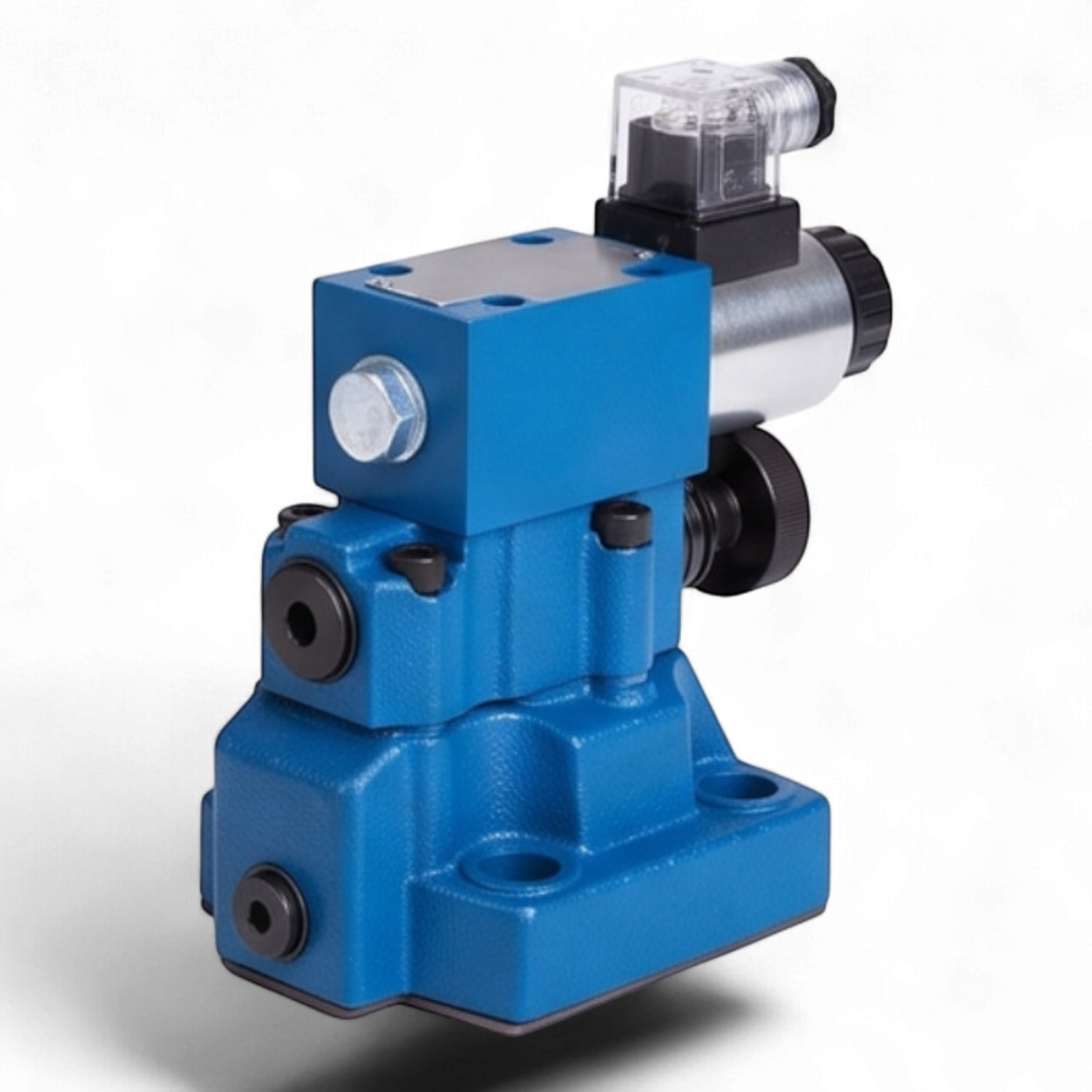

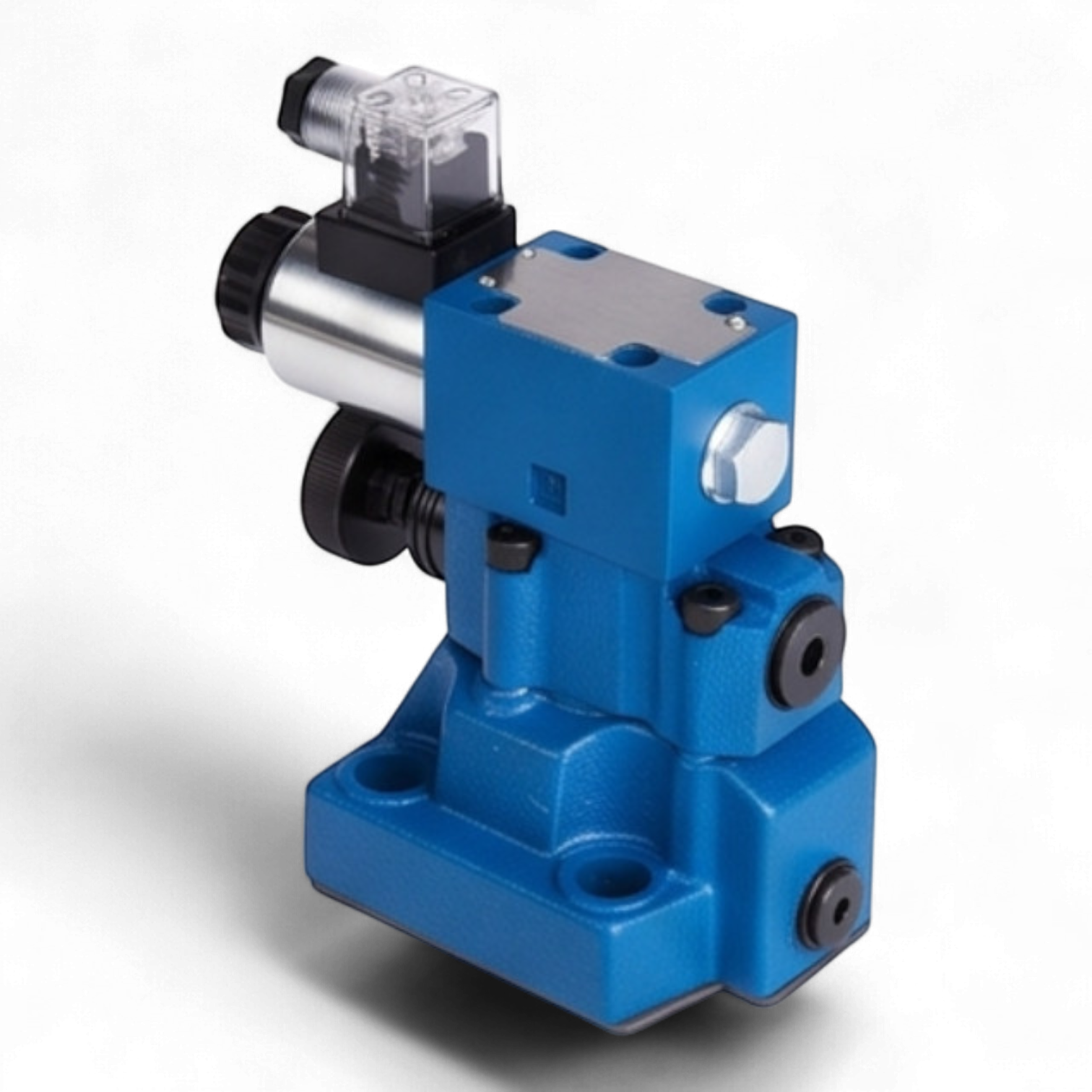

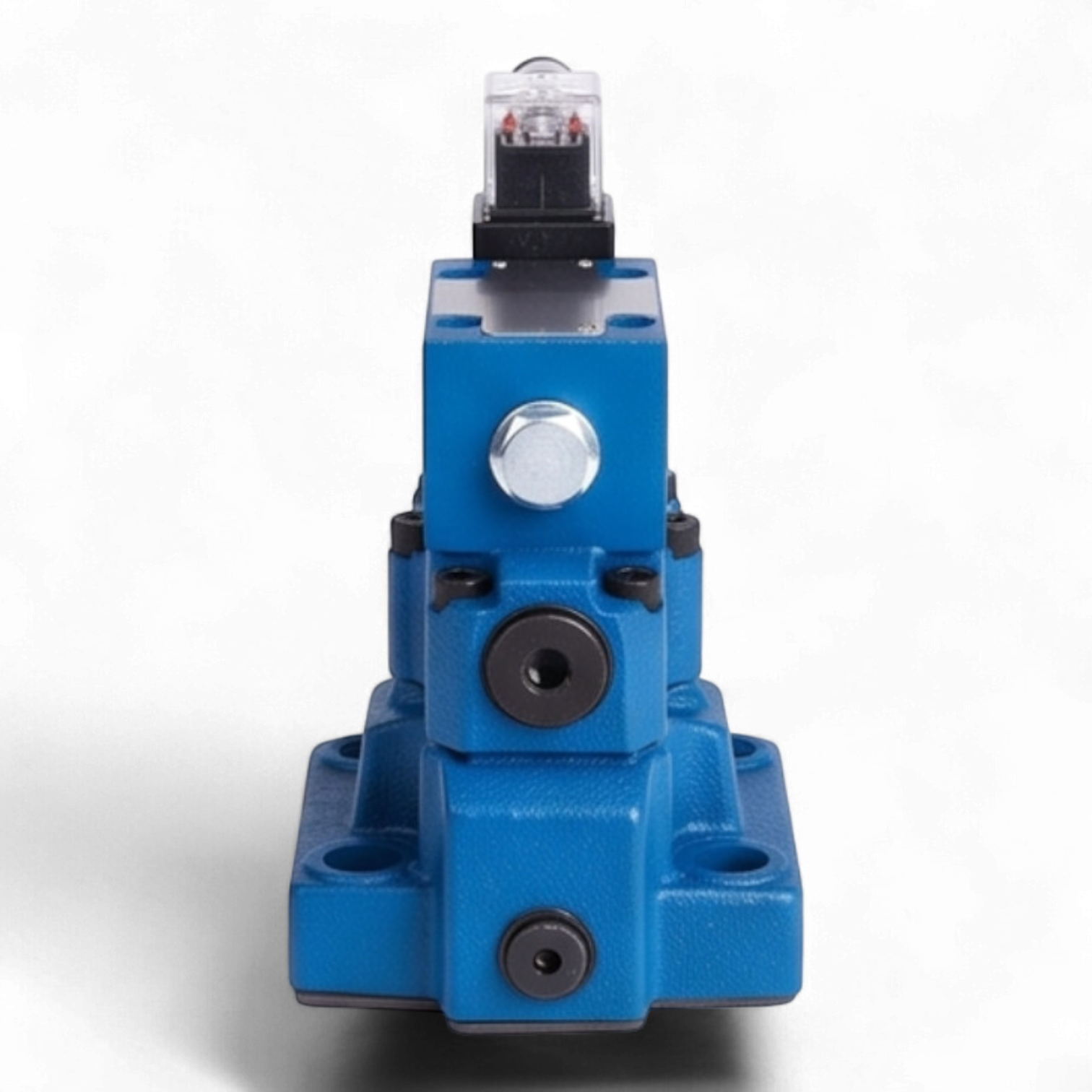

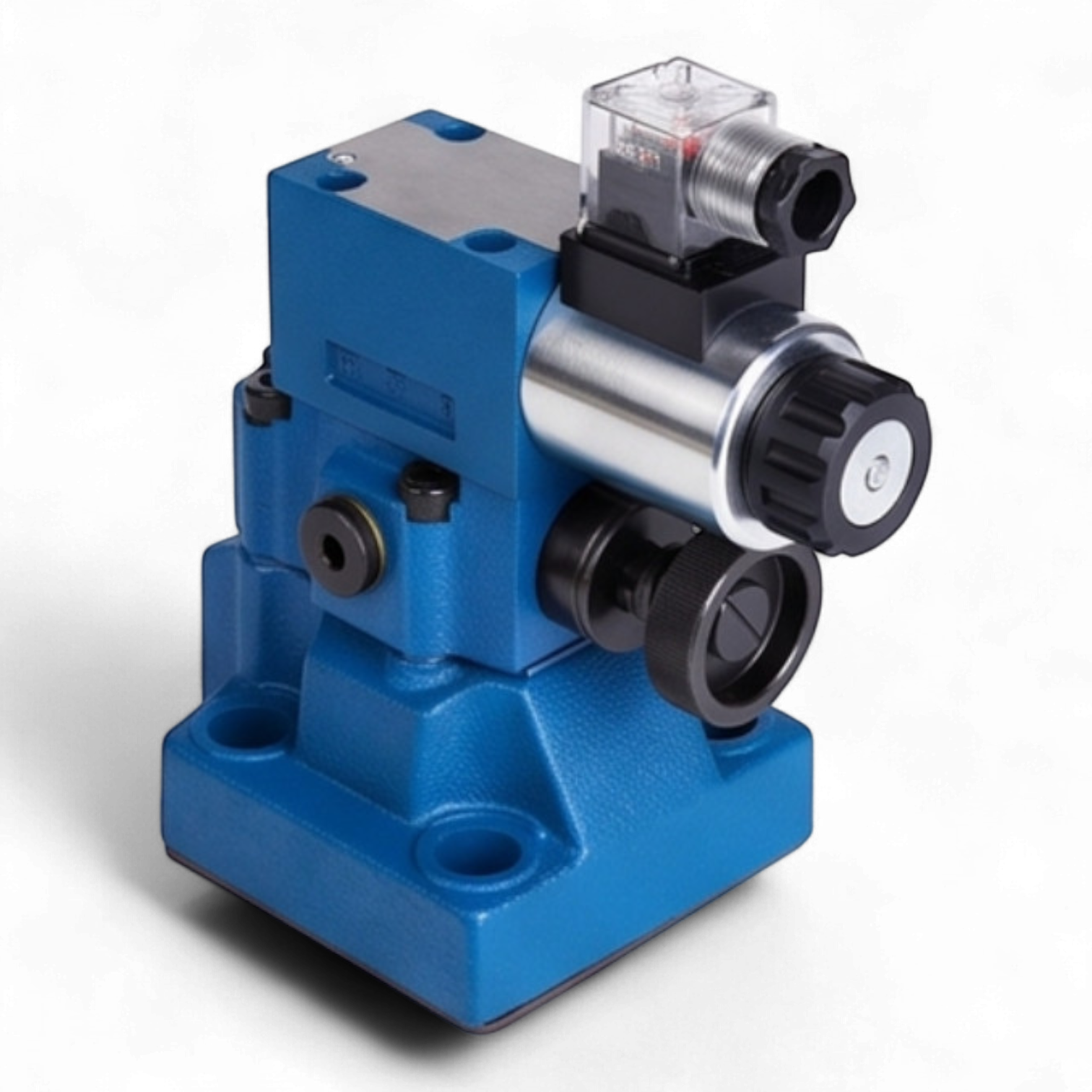

Гидроклапан предохранительный МКПВ-20/3С4Р2.24 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления и обеспечения дистанционной разгрузки системы. Данное устройство интегрируется в гидролинии промышленного оборудования и станочных парков, работающих в условиях высоких нагрузок.
Конструктивные и функциональные особенности
Аппарат выполнен в модульном исполнении для стыкового монтажа на промежуточную плиту или гидроблок. Конструкция включает в себя основной клапан (дифференциальный золотник) и вспомогательный каскад управления (пилот). Наличие электромагнитного управления (24 В постоянного тока) позволяет осуществлять дистанционную разгрузку гидросистемы по электрическому сигналу. При обесточенном или запитанном электромагните (в зависимости от схемы) рабочая жидкость направляется в сливную магистраль под минимальным давлением, что снижает тепловые потери и износ насосного агрегата.
Технические параметры
- Условный проход (Dу): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: 0.5–32 МПа (в зависимости от настройки пружины)
- Тип управления: Электромагнитное с пружинным возвратом золотника
- Напряжение питания соленоида: 24 В DC (постоянный ток)
- Максимальная частота циклов переключения: до 3000 циклов/час
- Тип монтажного интерфейса: Стыковой (согласно стандартам на присоединительные поверхности)
- Параметры рабочей среды: Минеральные масла с кинематической вязкостью от 10 до 700 сСт
- Класс чистоты рабочей жидкости: Не ниже 12-го по ГОСТ 17216-71 (номинальная тонкость фильтрации 25 мкм)
- Температурный диапазон эксплуатации: от -40°C до +120°C для рабочей среды
- Климатическое исполнение: УХЛ4 в соответствии с ГОСТ 15150-69
- Масса изделия: 25 кг
Эксплуатационные преимущества
Применение стыкового монтажа обеспечивает высокую герметичность соединений и минимизирует объем трубопроводной арматуры. Прецизионная обработка пар трения «золотник-корпус» гарантирует минимальные внутренние утечки и высокую повторяемость срабатывания. Наличие встроенного индикатора положения позволяет визуально контролировать состояние распределительного элемента, что упрощает диагностику системы.
