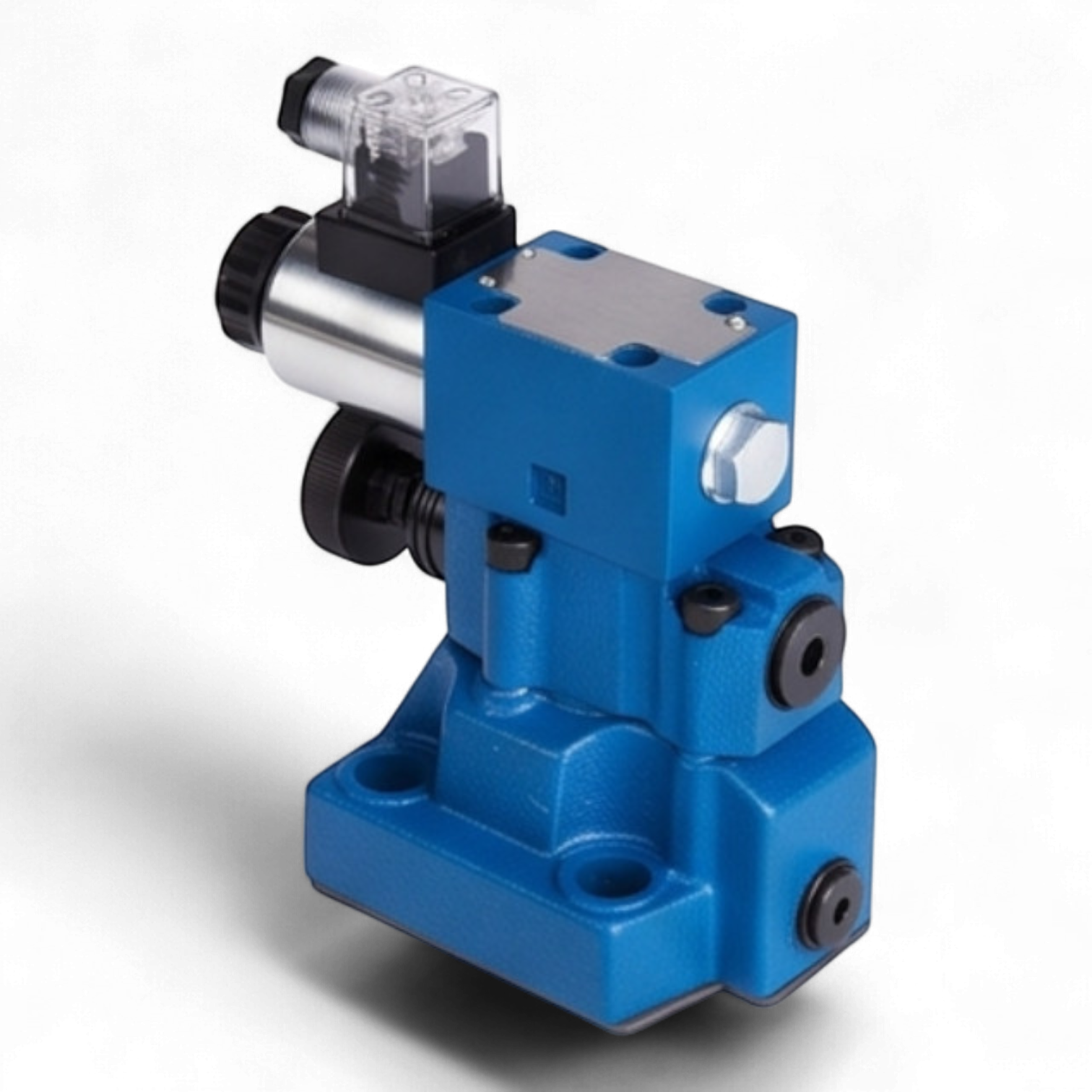

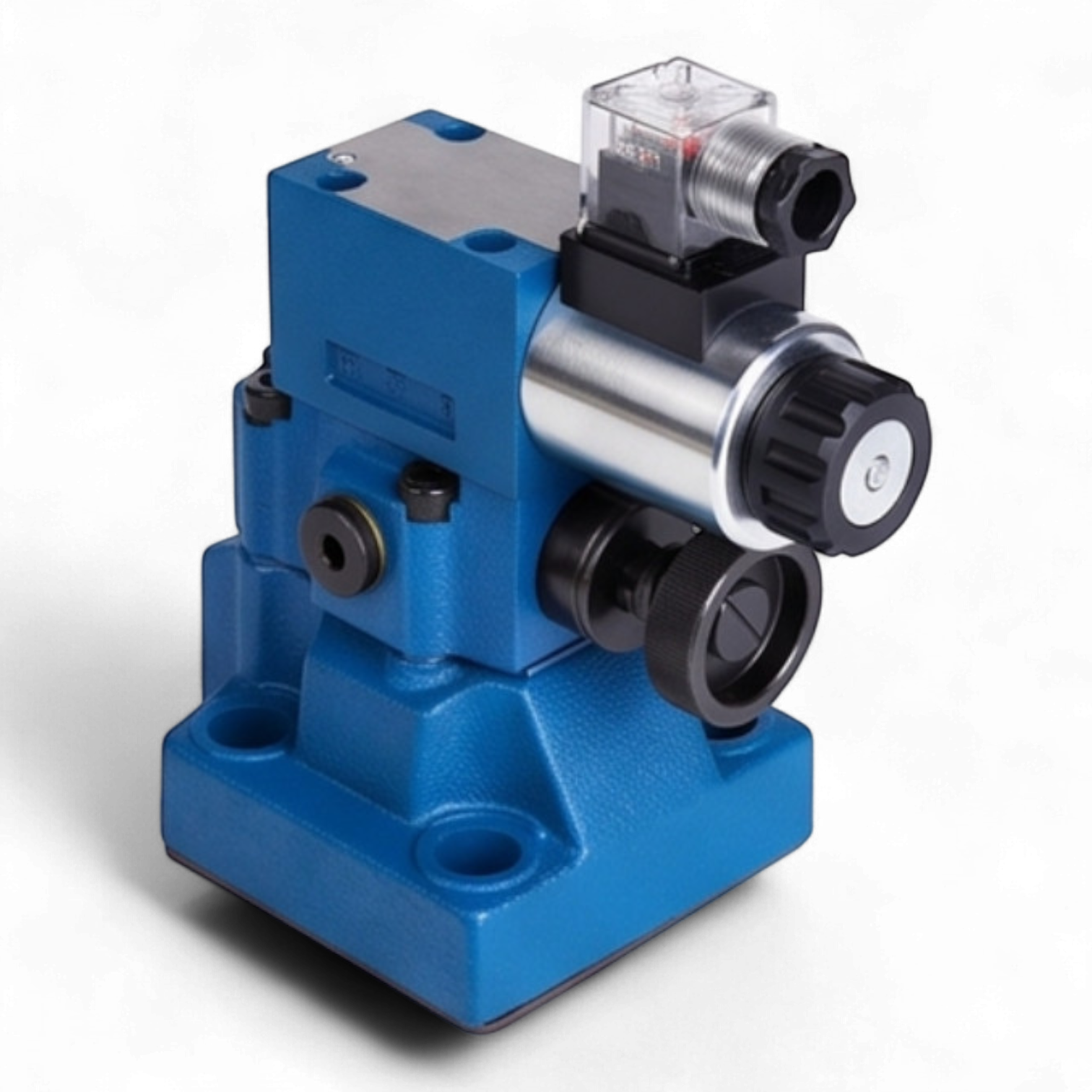

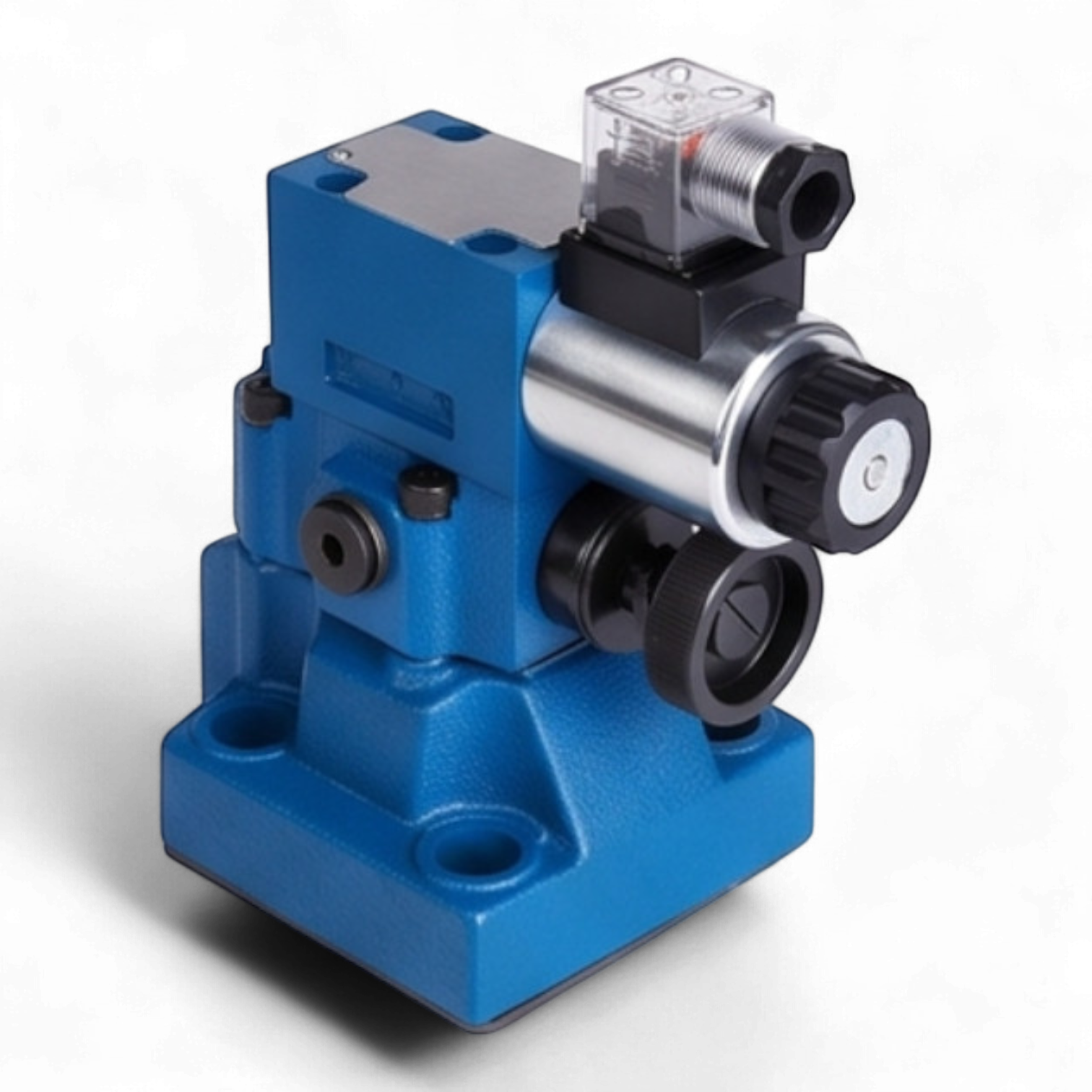

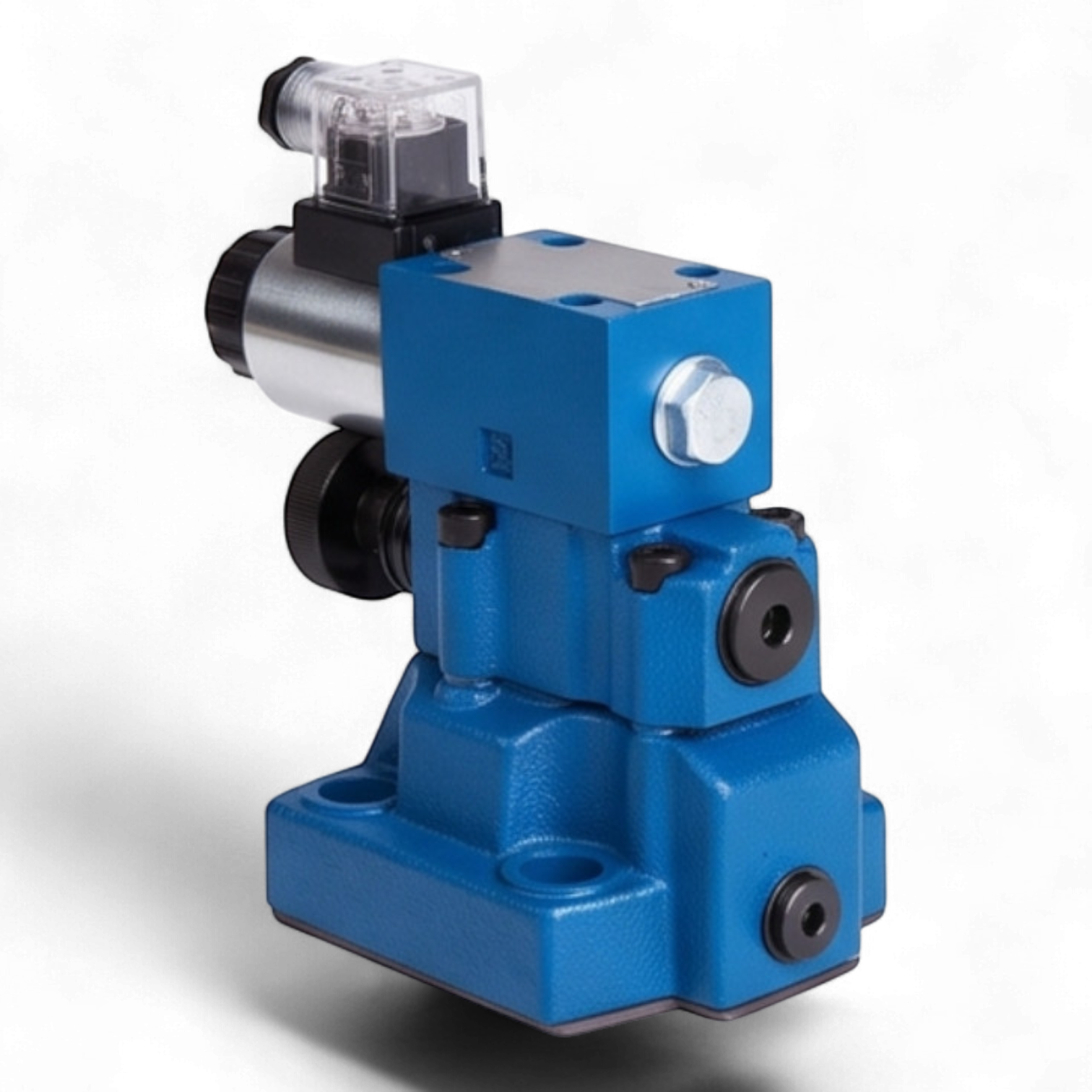

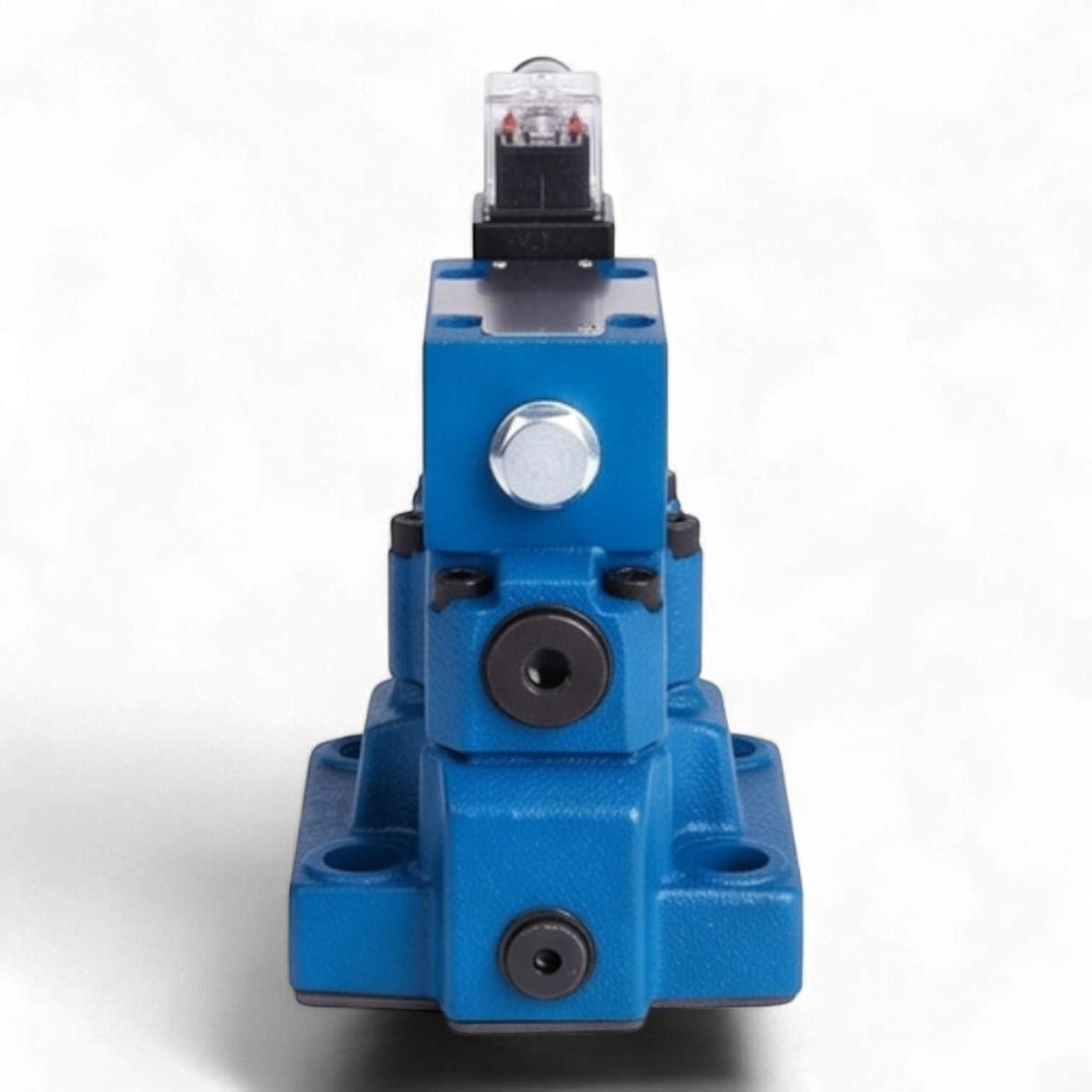

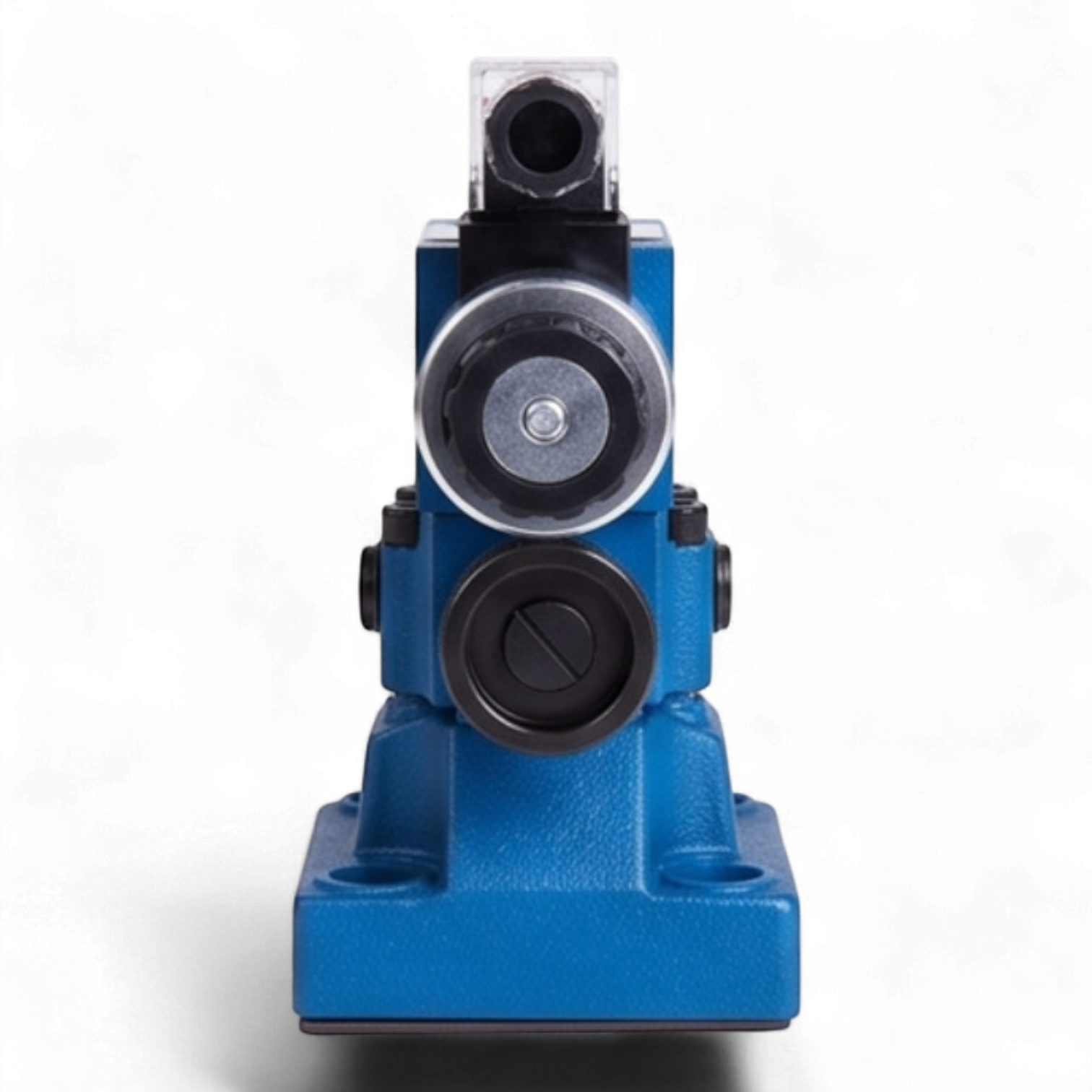

Гидроклапан предохранительный МКПВ-20/3С4Р2.110 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров давления и обеспечения дистанционной разгрузки системы посредством электромагнитного управления.
Техническое описание и конструктивные особенности
Устройство функционирует на базе золотникового механизма с сервоуправлением. Конструкция включает в себя основной клапан, управляющий каскад и электромагнитный привод. Стыковой тип монтажа позволяет интегрировать клапан непосредственно на монтажную плиту или гидроблок, что минимизирует количество трубопроводных соединений и снижает риск утечек рабочей жидкости.
Аппарат рассчитан на эксплуатацию в тяжелых режимах промышленного оборудования. Электромагнитное управление (110В AC) обеспечивает оперативную разгрузку гидросистемы по внешнему сигналу. Пружинный возврат гарантирует переход золотника в исходное состояние при обесточивании катушки.
Технические параметры
- Условный проход (Ду): 20 мм
- Номинальное давление нагнетания: 25 МПа (250 бар)
- Диапазон регулировки давления: 0.5 – 32 МПа (в зависимости от настройки пружины)
- Тип управления: электромагнитное, напряжение 110 В переменного тока (50 Гц)
- Пропускная способность (номинальный расход): до 160 л/мин
- Тип монтажа: стыковой (присоединительные отверстия по ГОСТ 26890)
- Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 мм²/с
- Тонкость фильтрации: не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216)
- Температурный диапазон эксплуатации: от -40°C до +70°C (окружающая среда), до +80°C (рабочая жидкость)
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69
- Масса изделия: 25 кг
Функциональные преимущества
Клапан МКПВ-20/3С4Р2.110 характеризуется высокой динамической устойчивостью и минимальным гистерезисом при срабатывании. Наличие встроенного индикатора положения и возможность ручного дублирования переключения повышают эксплуатационную надежность системы. Устройство обеспечивает стабильное поддержание давления даже при значительных колебаниях расхода в гидролинии.
