Техническое описание гидроклапана МКПВ-20/3С4Р1.24

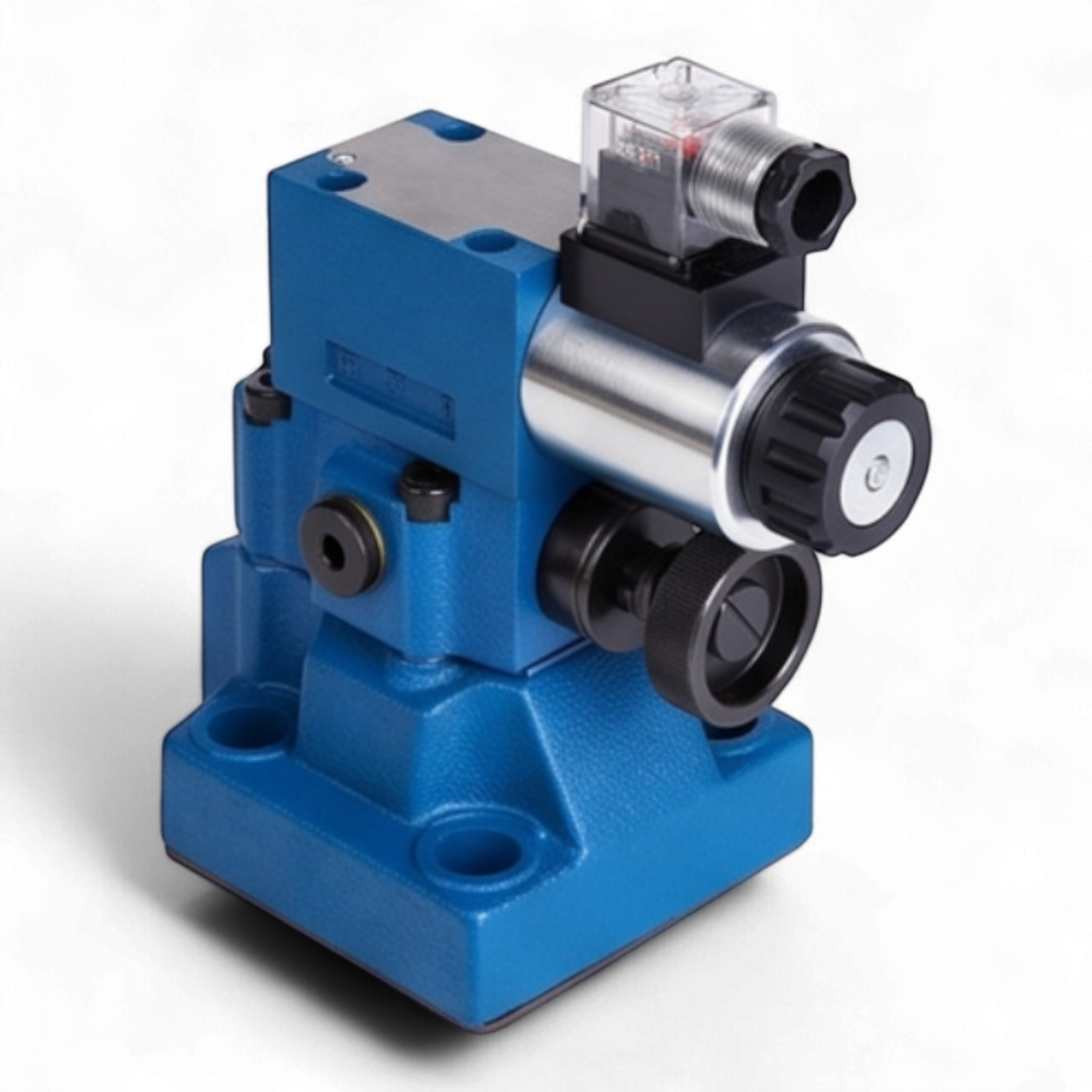

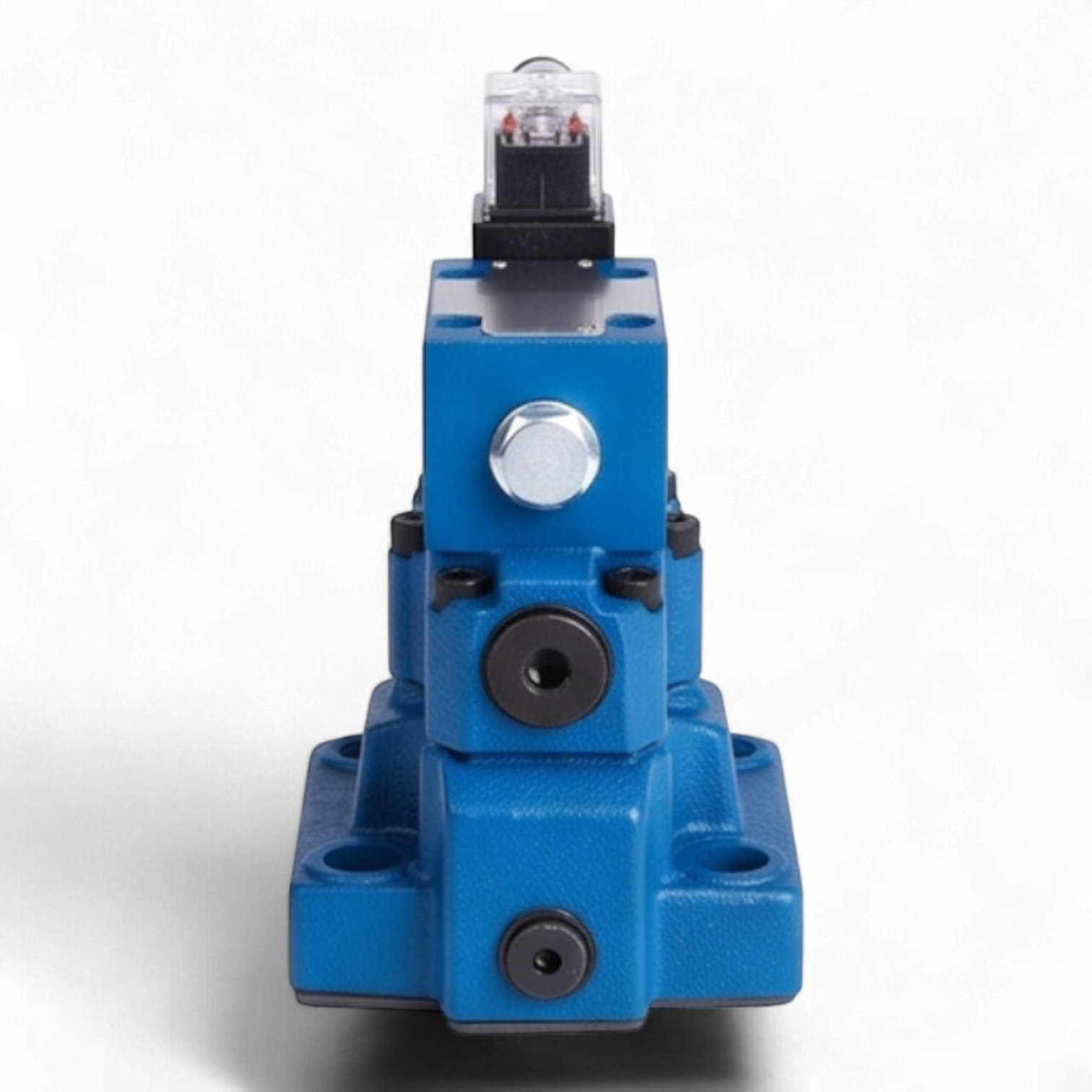

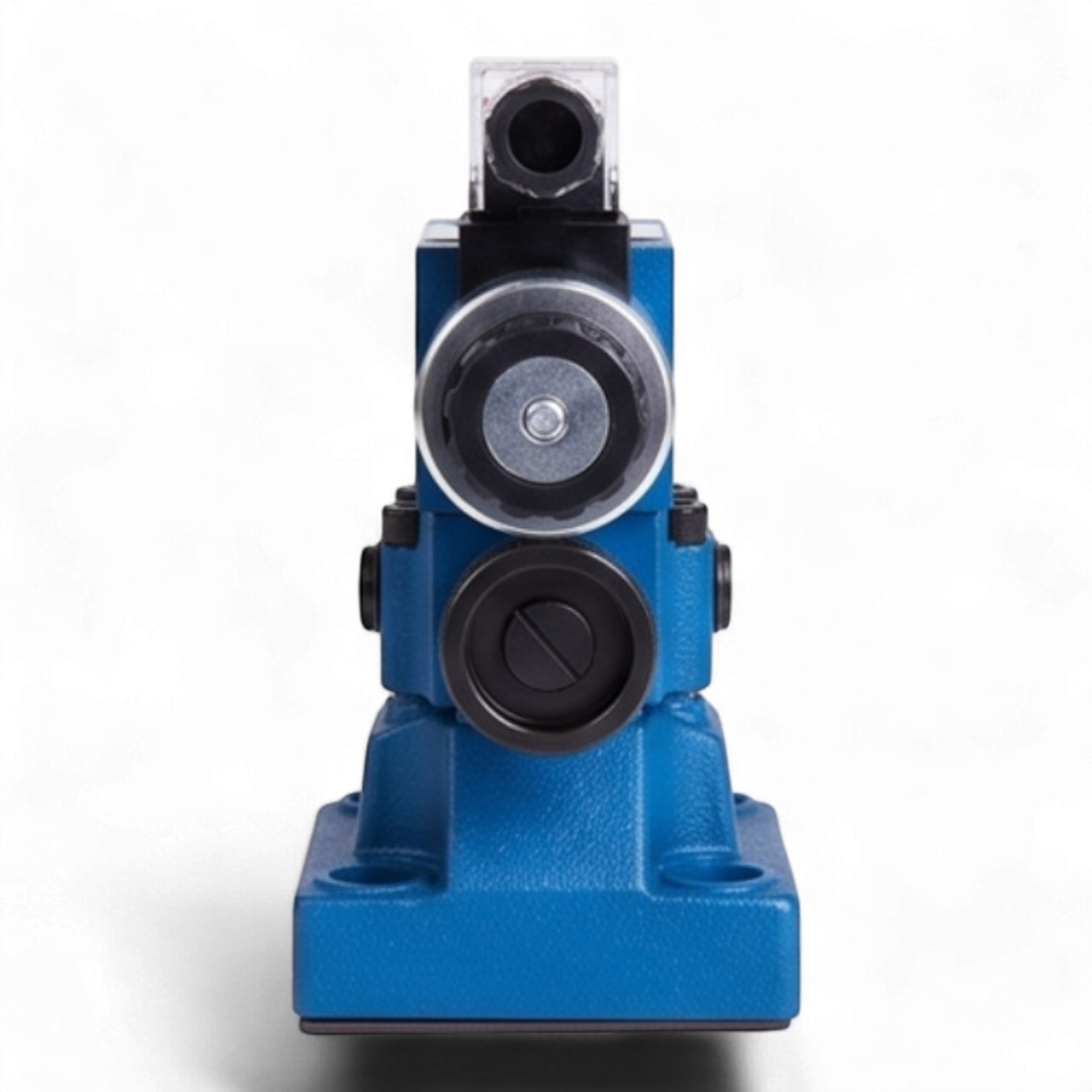

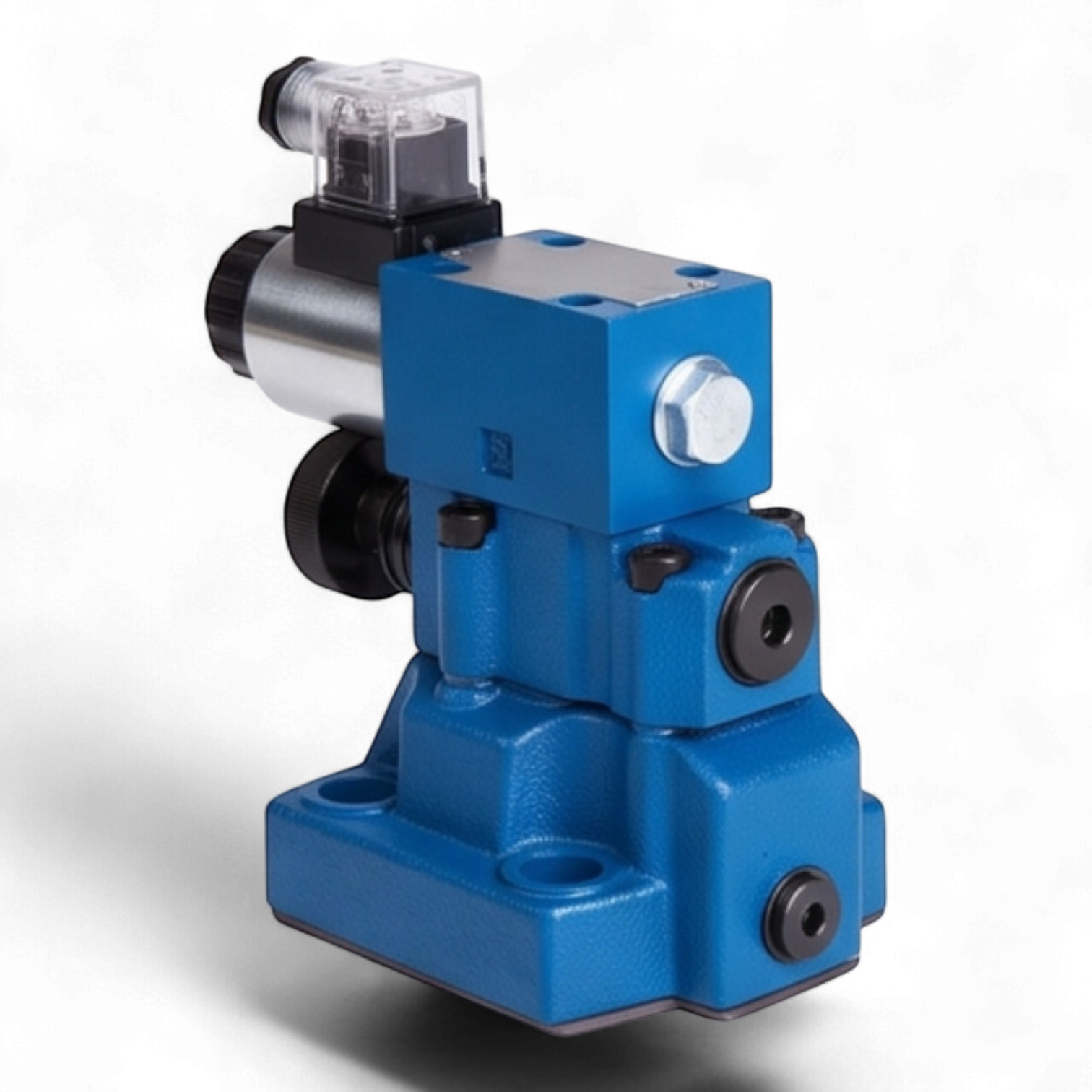

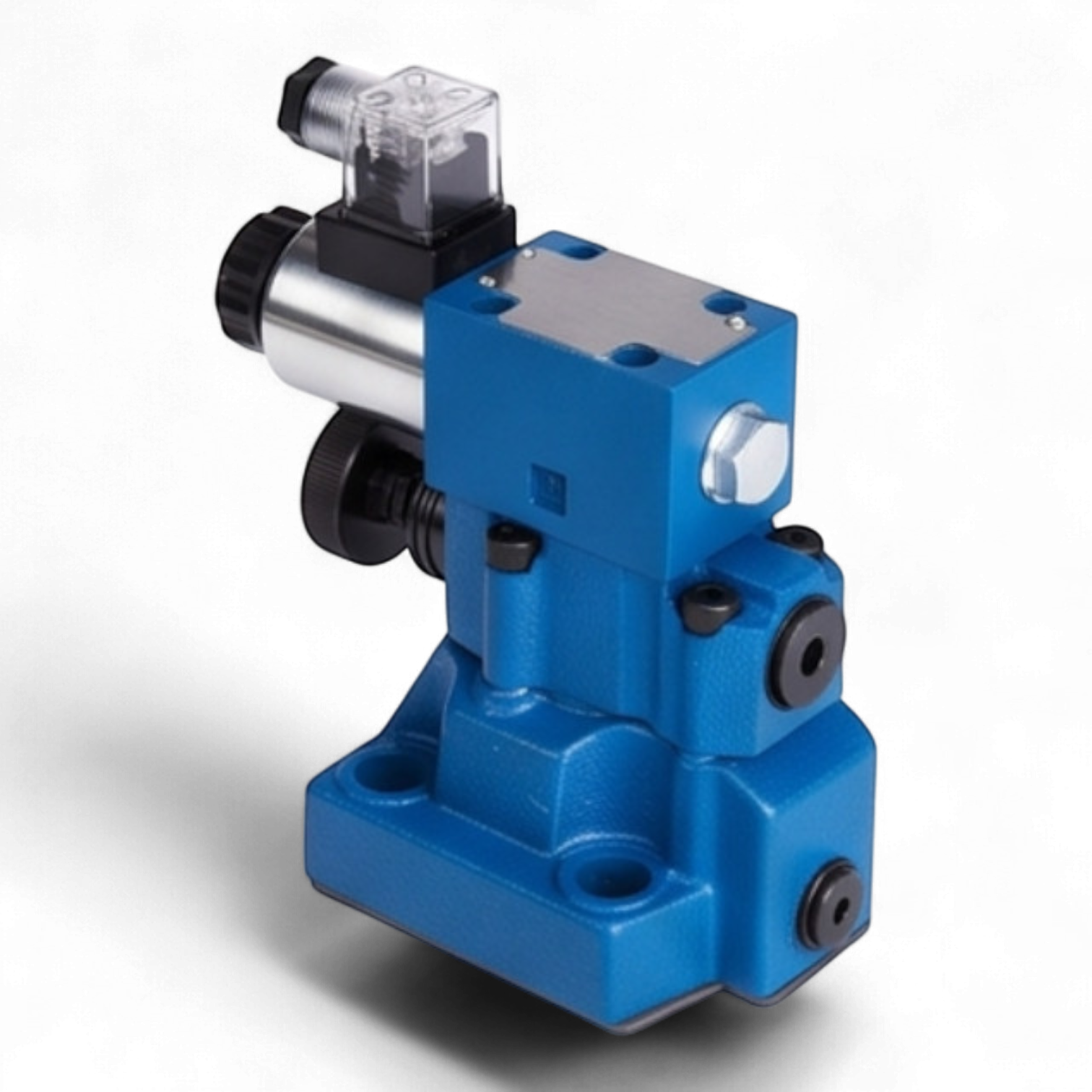

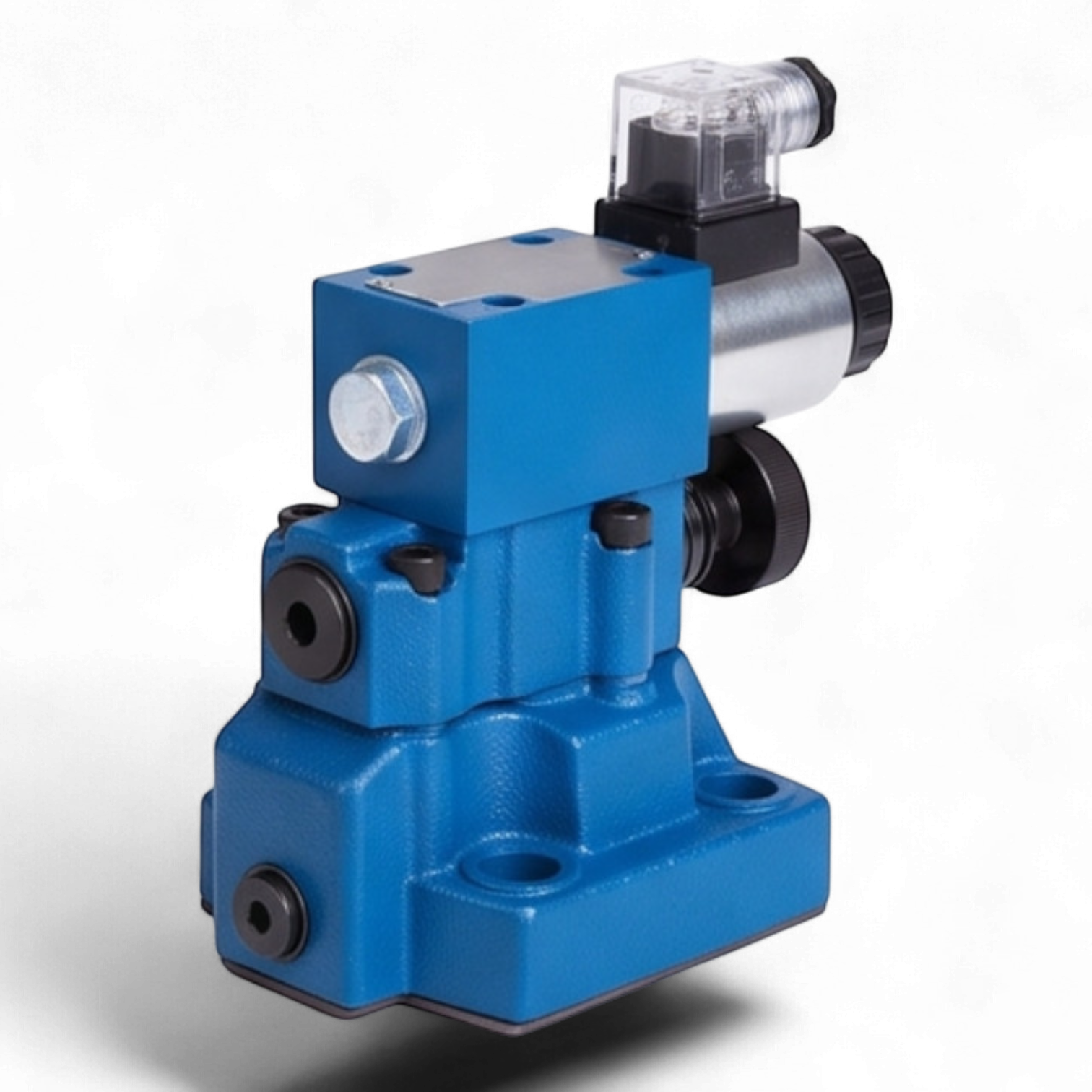

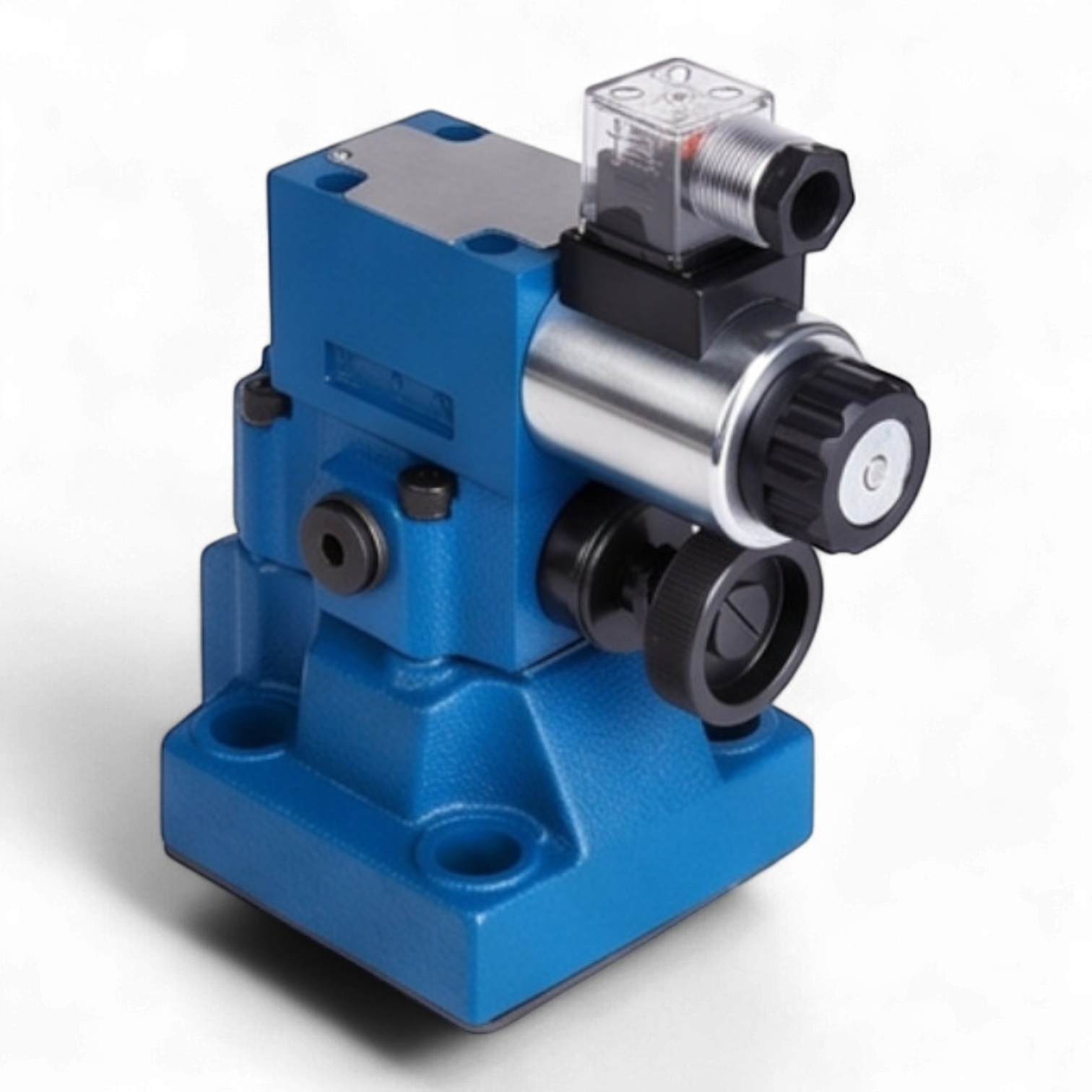

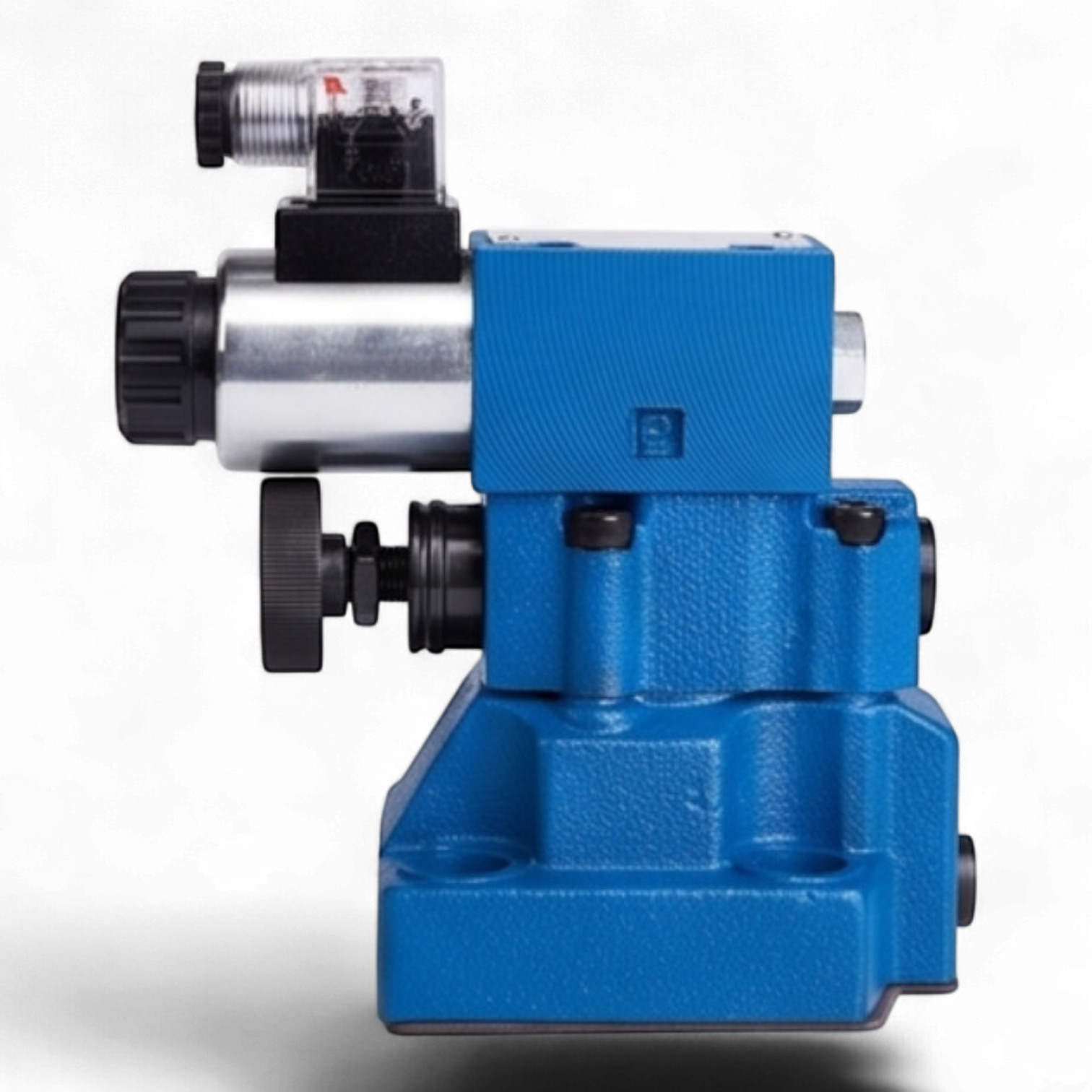

Гидроклапан предохранительный МКПВ-20/3С4Р1.24 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления в гидравлических системах, защиты от превышения номинальных параметров давления и обеспечения дистанционной разгрузки системы. Конструкция устройства включает в себя основной клапан с подпружиненным золотником и вспомогательный (пилотный) клапан, что обеспечивает высокую стабильность характеристик при переменных расходах рабочей жидкости.
Принцип функционирования основан на уравновешивании силы давления рабочей жидкости, действующей на торец золотника, усилием регулируемой пружины. При достижении давления настройки происходит смещение запорного элемента, обеспечивающее перелив избыточного объема жидкости из напорной линии в сливную магистраль. Модификация оснащена электромагнитным управлением разгрузкой (напряжение 24В DC), что позволяет интегрировать устройство в автоматизированные циклы работы промышленного оборудования.
Технические параметры и эксплуатационные характеристики:
— Условный проход (Dу): 20 мм
— Номинальное давление на входе: 32 МПа (максимальное рабочее давление в системе)
— Диапазон регулирования давления: 0.5–32 МПа (в зависимости от исполнения пружины)
— Номинальный расход рабочей жидкости: 160 л/мин
— Тип монтажа: стыковой, согласно ГОСТ 26890-86
— Управление разгрузкой: электромагнитное, 24 В постоянного тока
— Схема распределения: 3С4 (нормально закрытый с электромагнитным управлением)
— Рекомендуемая кинематическая вязкость масла: 10–400 мм²/с (сСт)
— Тонкость фильтрации рабочей жидкости: не менее 25 мкм (класс чистоты 12 по ГОСТ 17216-2001)
— Температурный режим эксплуатации: от -40°C до +70°C (окружающая среда) и от +10°C до +80°C (рабочая жидкость)
— Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69
— Масса изделия в сборе: 6.8 кг
Конструктивные особенности и преимущества:
Аппарат отличается высокой герметичностью в закрытом состоянии и минимальным гистерезисом при срабатывании. Стыковое исполнение позволяет производить монтаж на промежуточные плиты или гидроблоки без использования дополнительных трубопроводов, что снижает риск утечек и упрощает техническое обслуживание. Наличие ручного дублера электромагнита обеспечивает возможность проверки работоспособности системы при отсутствии электропитания.
