Техническое описание гидроклапана МКПВ-20/3С4Р1.220

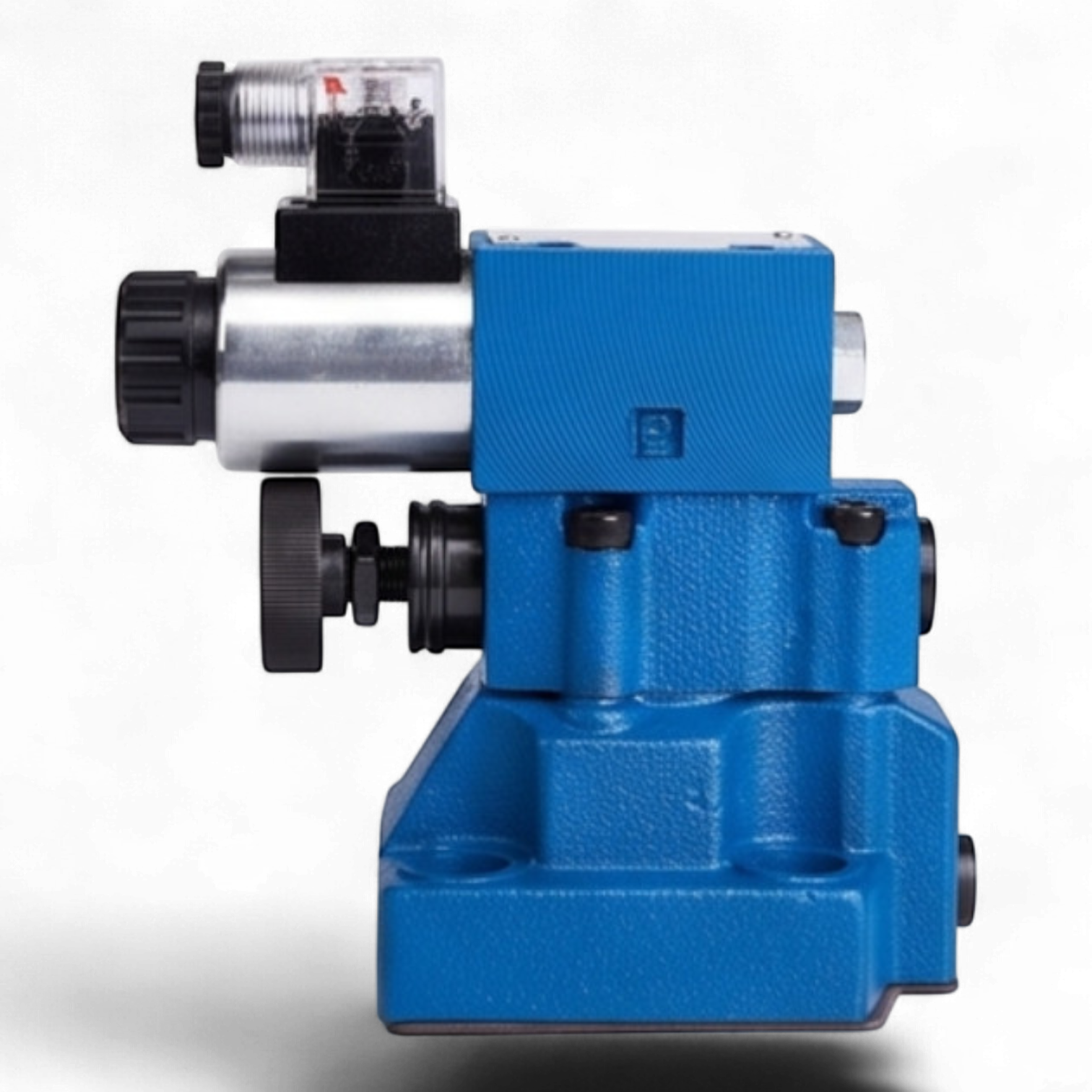

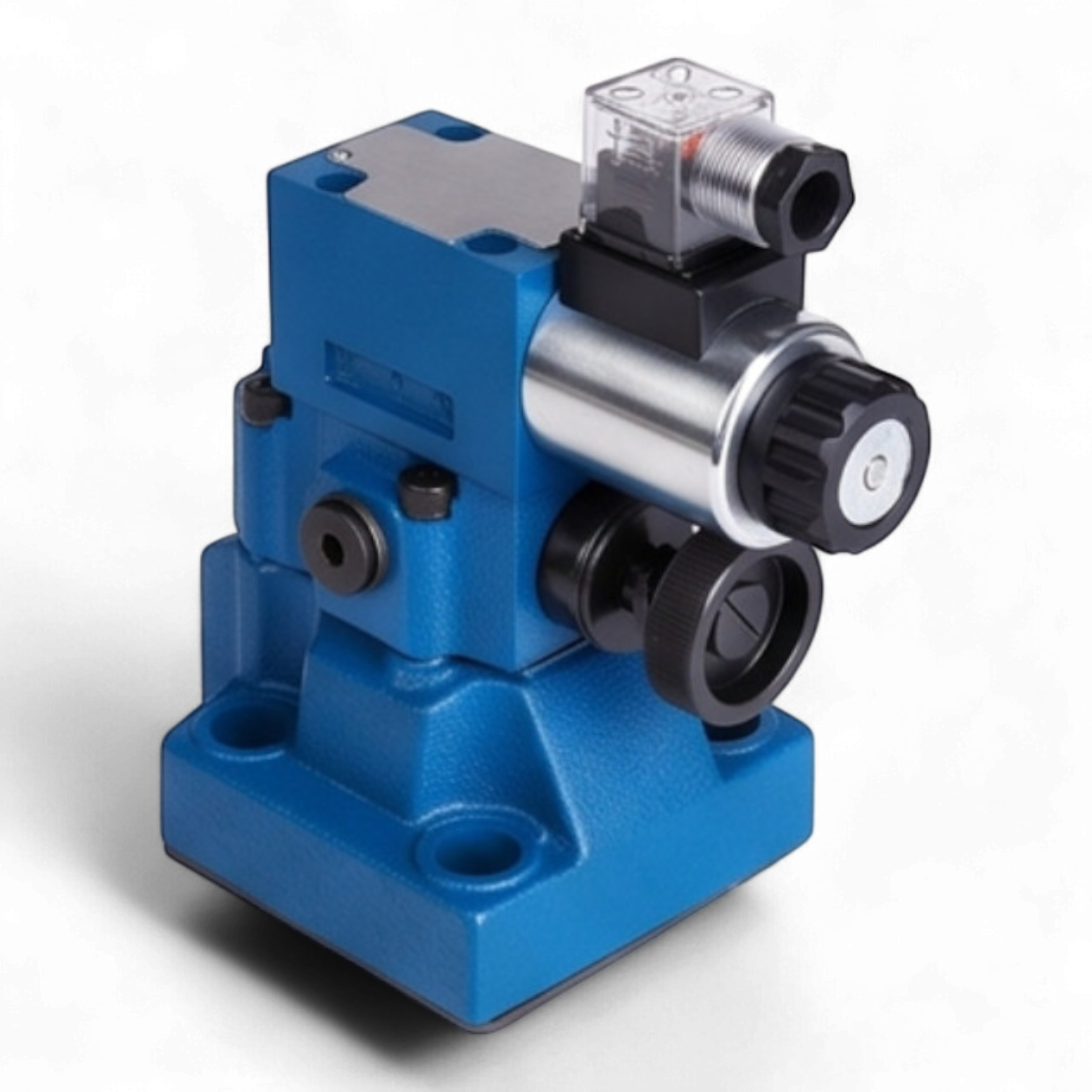

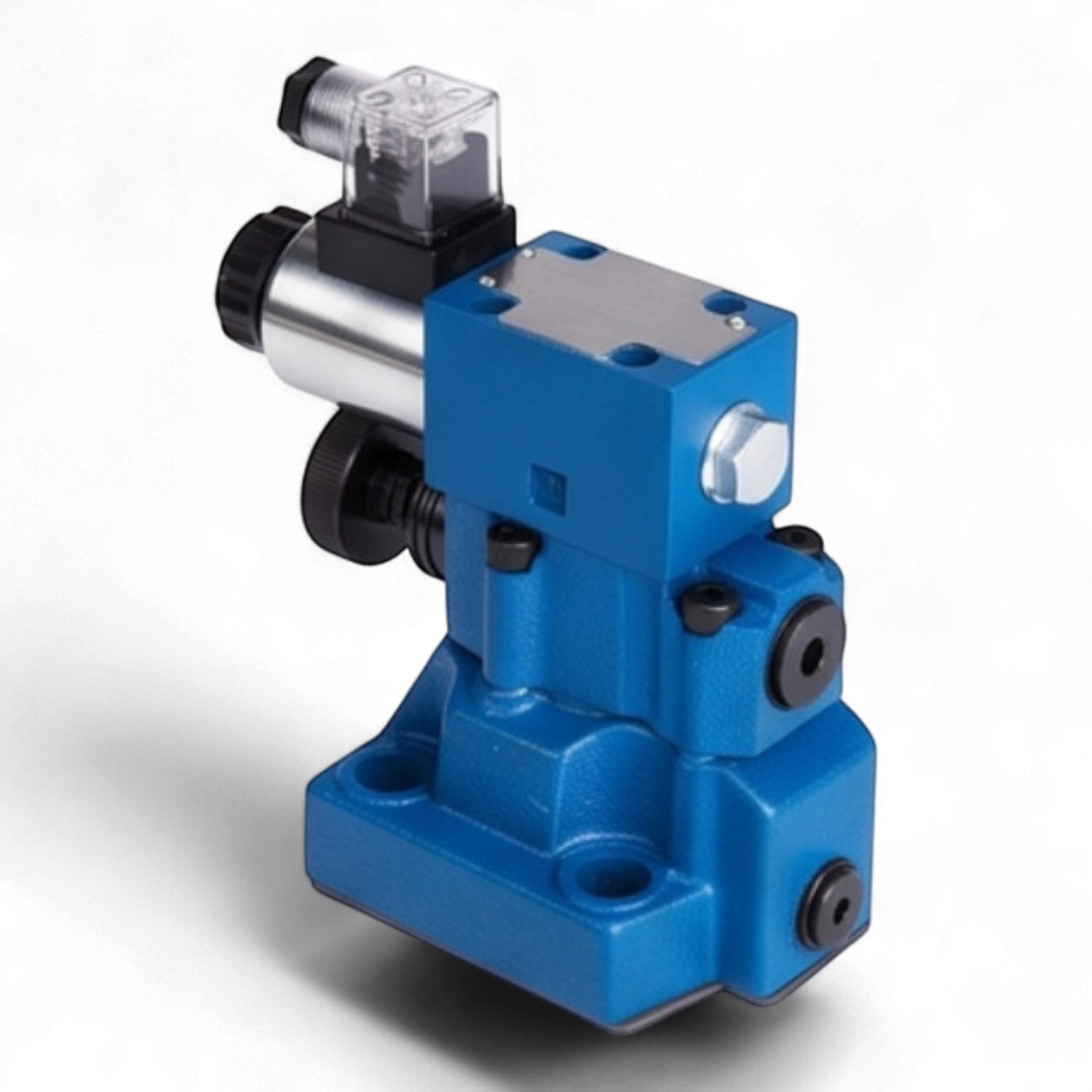

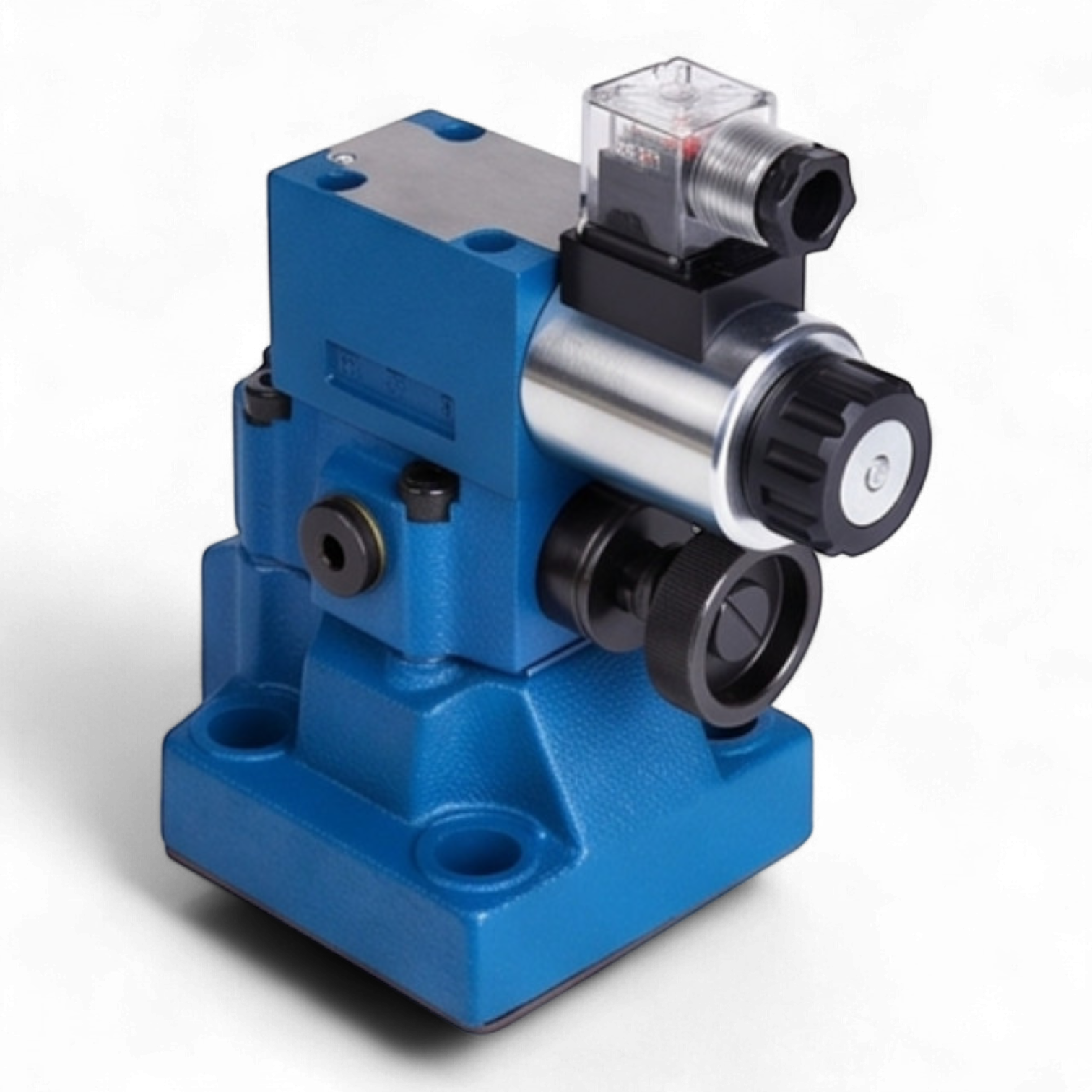

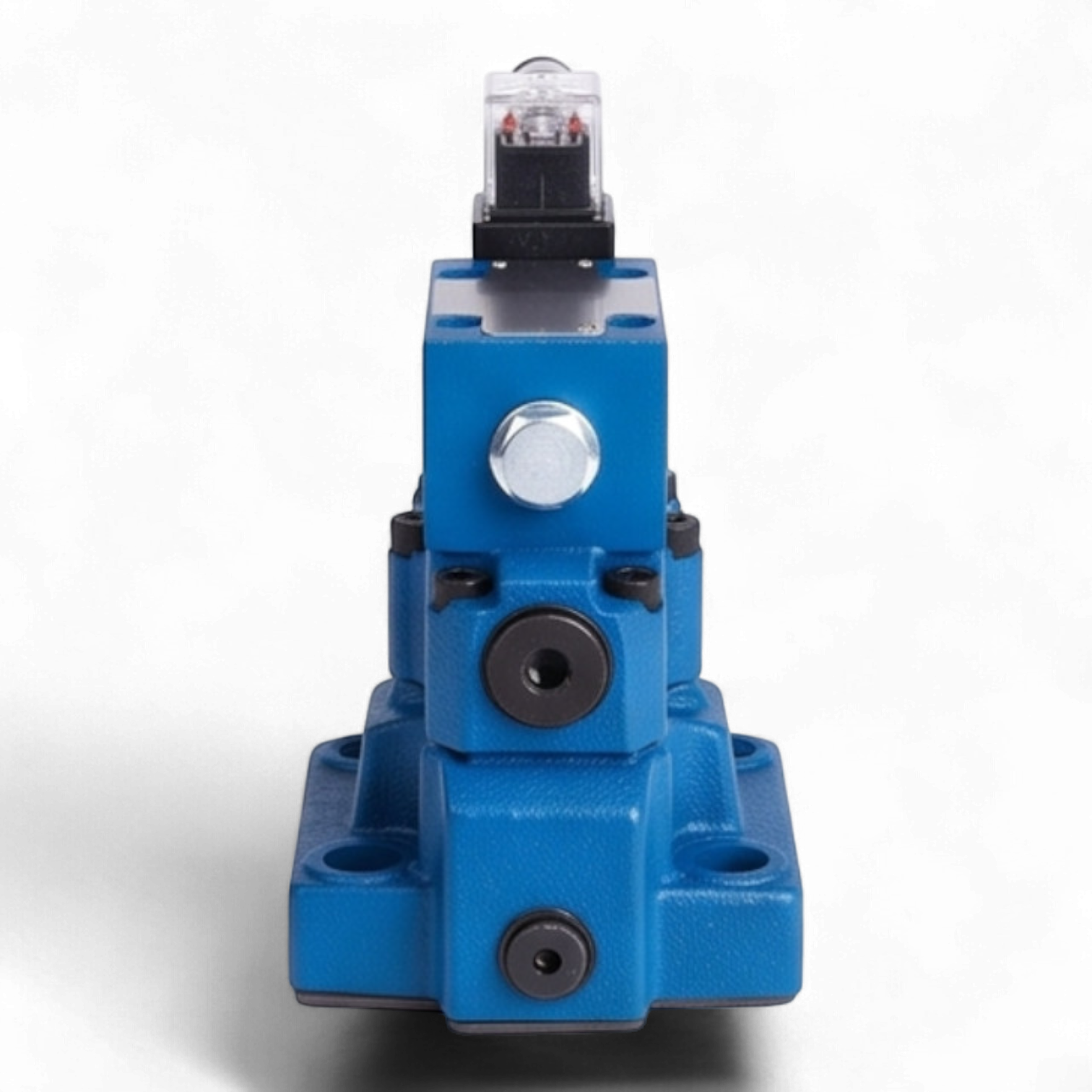

Гидроклапан предохранительный МКПВ-20/3С4Р1.220 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и дистанционной разгрузки системы. Данное устройство широко применяется в станочном оборудовании, прессовых установках и мобильной технике с рабочим давлением до 32 МПа.
Конструктивно клапан состоит из основного каскада (золотникового типа) и управляющего каскада (вспомогательного клапана). Наличие встроенного электромагнитного управления позволяет осуществлять циклическую разгрузку гидросистемы по сигналу контроллера или оператора. Стыковое исполнение обеспечивает минимальные гидравлические потери и упрощает интеграцию в многофункциональные гидроблоки.
Основные технические параметры:
- Условный проход (Dy): 20 мм
- Номинальное давление на входе: 32 МПа (320 бар)
- Диапазон регулирования давления: 0.5 – 35 МПа
- Максимальный расход рабочей жидкости: до 160 л/мин
- Тип монтажа: стыковой (присоединительная поверхность по ГОСТ 26890)
- Напряжение электромагнитного управления: 220В AC (переменный ток)
- Схема распределения: 3С4 (с электромагнитной разгрузкой)
- Рабочая среда: минеральные масла с кинематической вязкостью 10-400 мм²/с
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216
- Температурный диапазон эксплуатации: от -40°C до +50°C
- Масса изделия: 6.8 кг
Эксплуатационные особенности:
Аппарат обеспечивает высокую стабильность поддержания давления при изменении расхода. Встроенный демпфер в цепи управления минимизирует автоколебания и гидравлические удары при срабатывании. Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата в закрытых помещениях.
