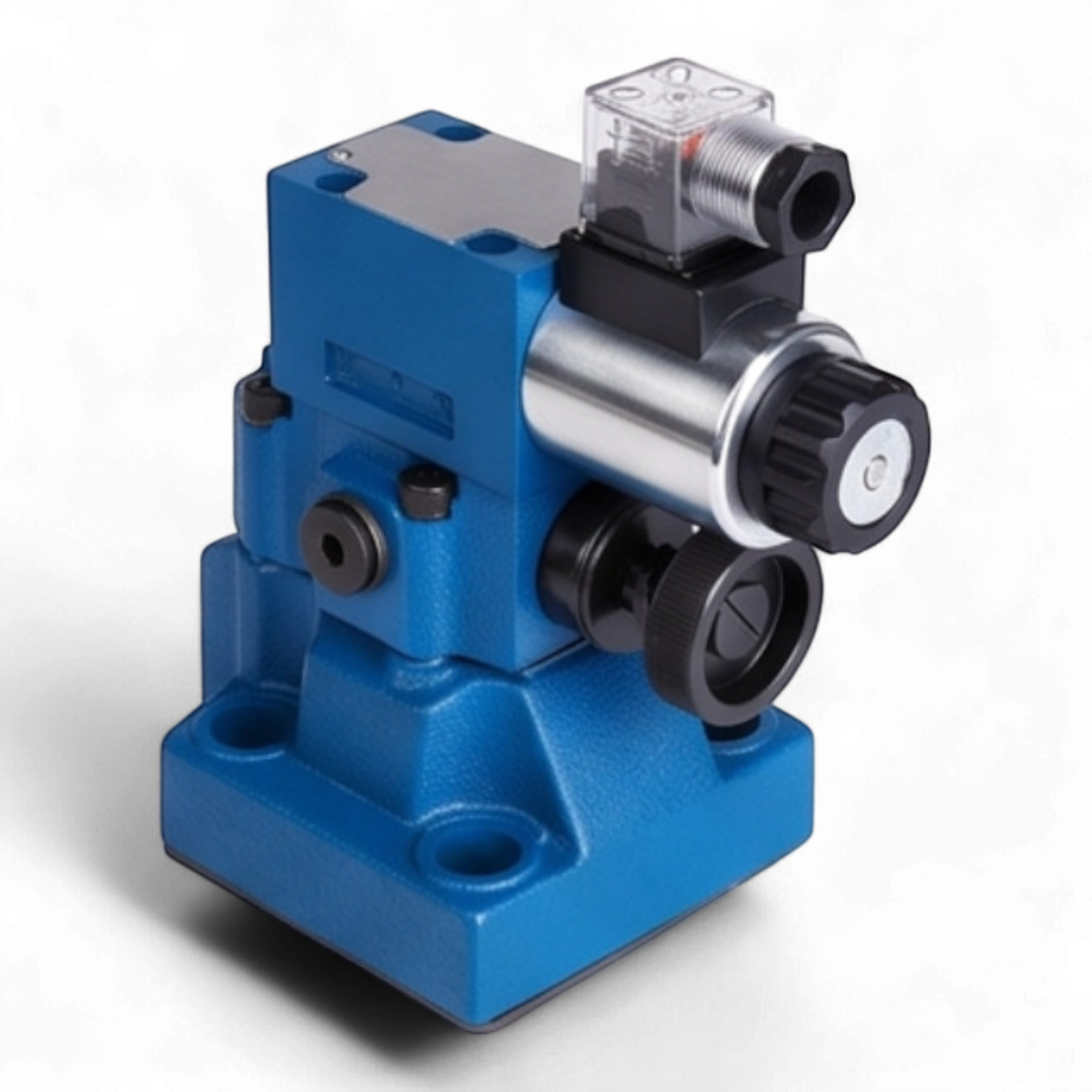

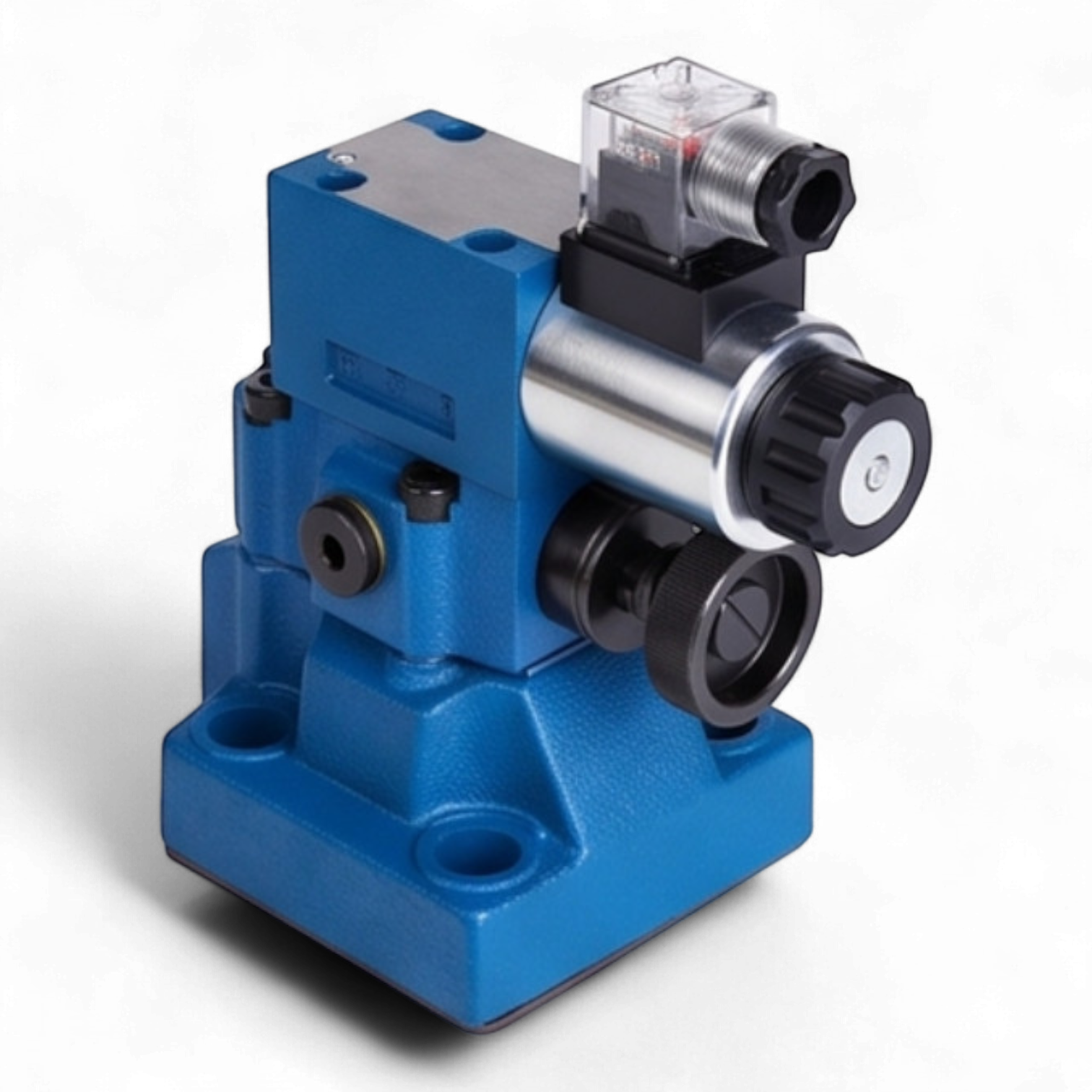

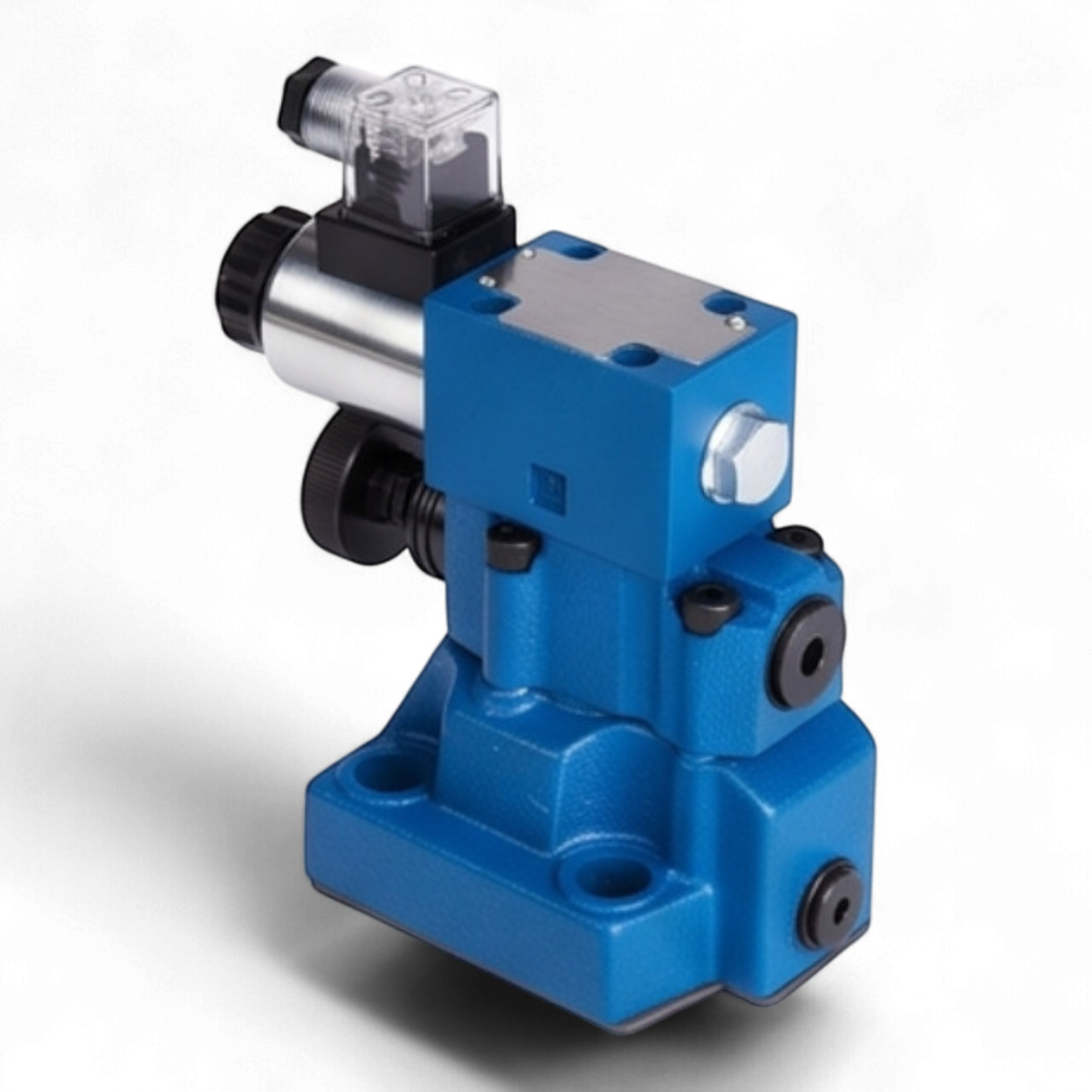

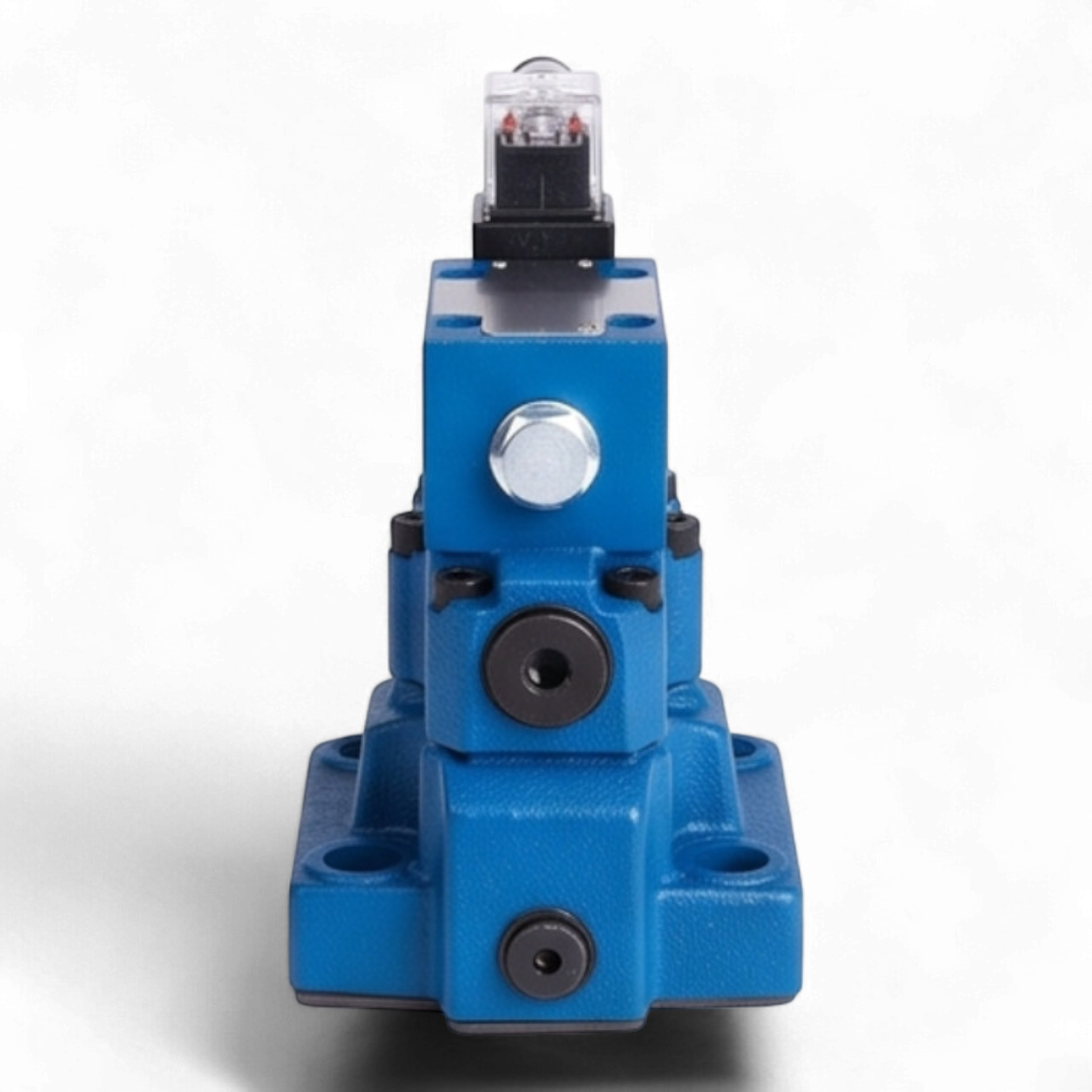

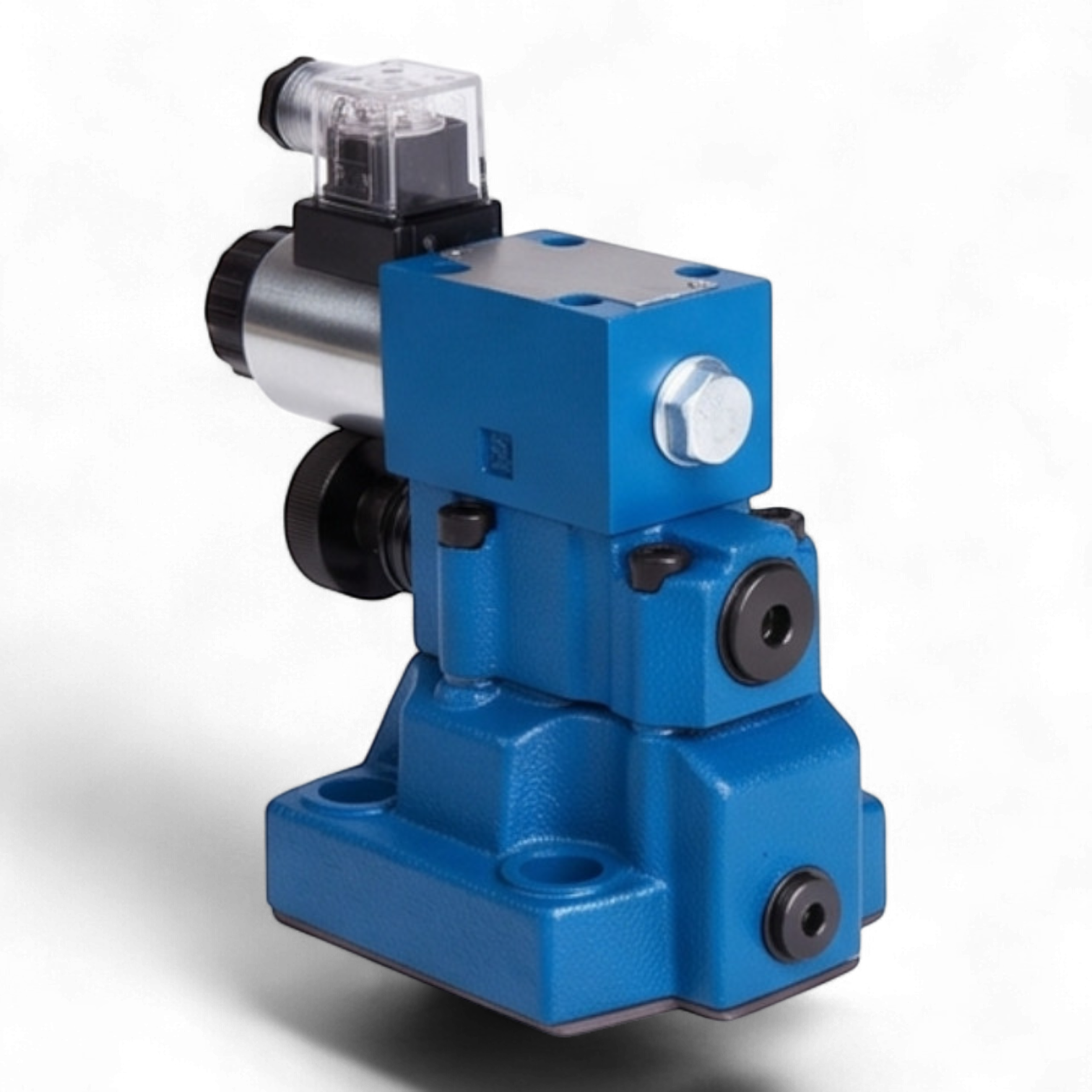

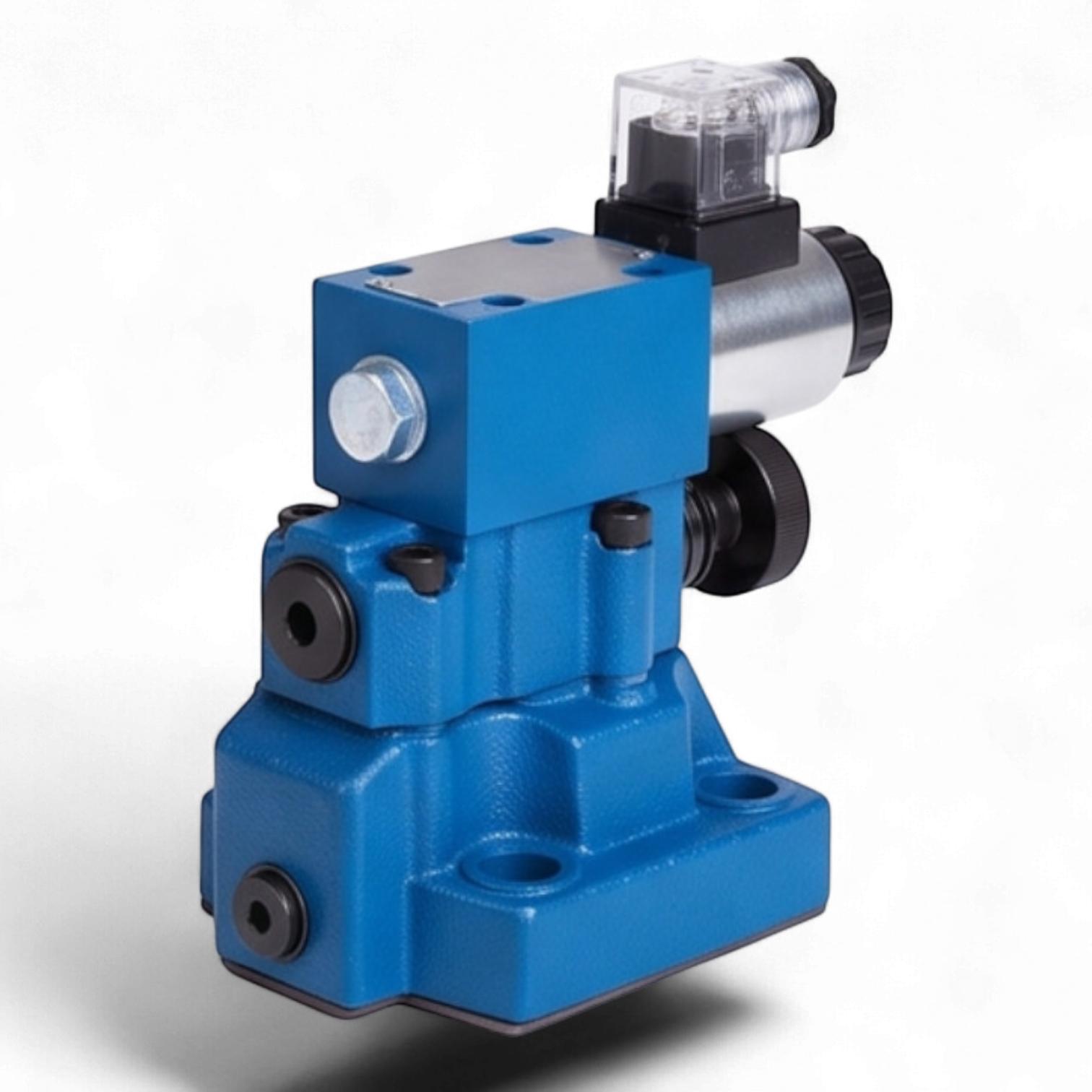

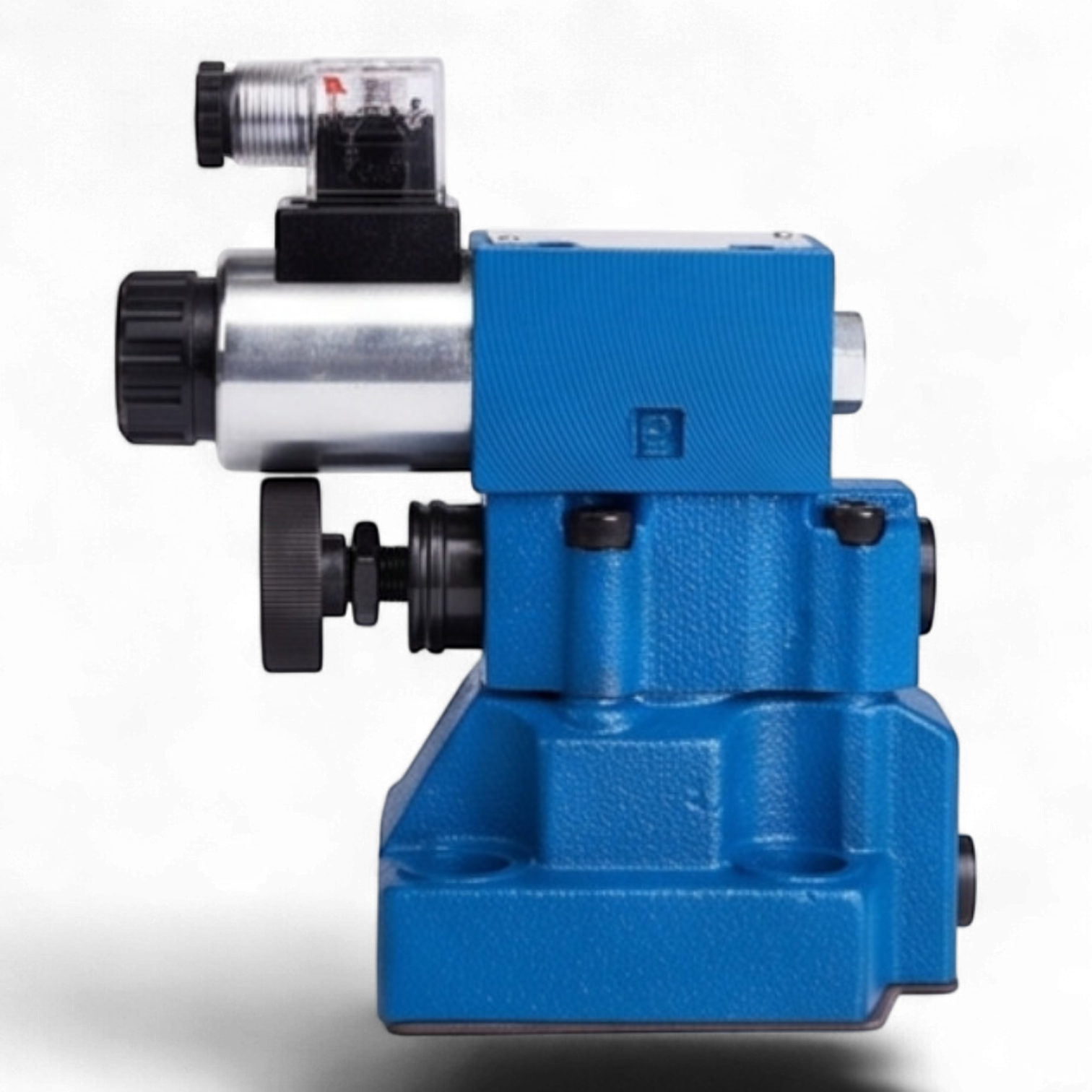

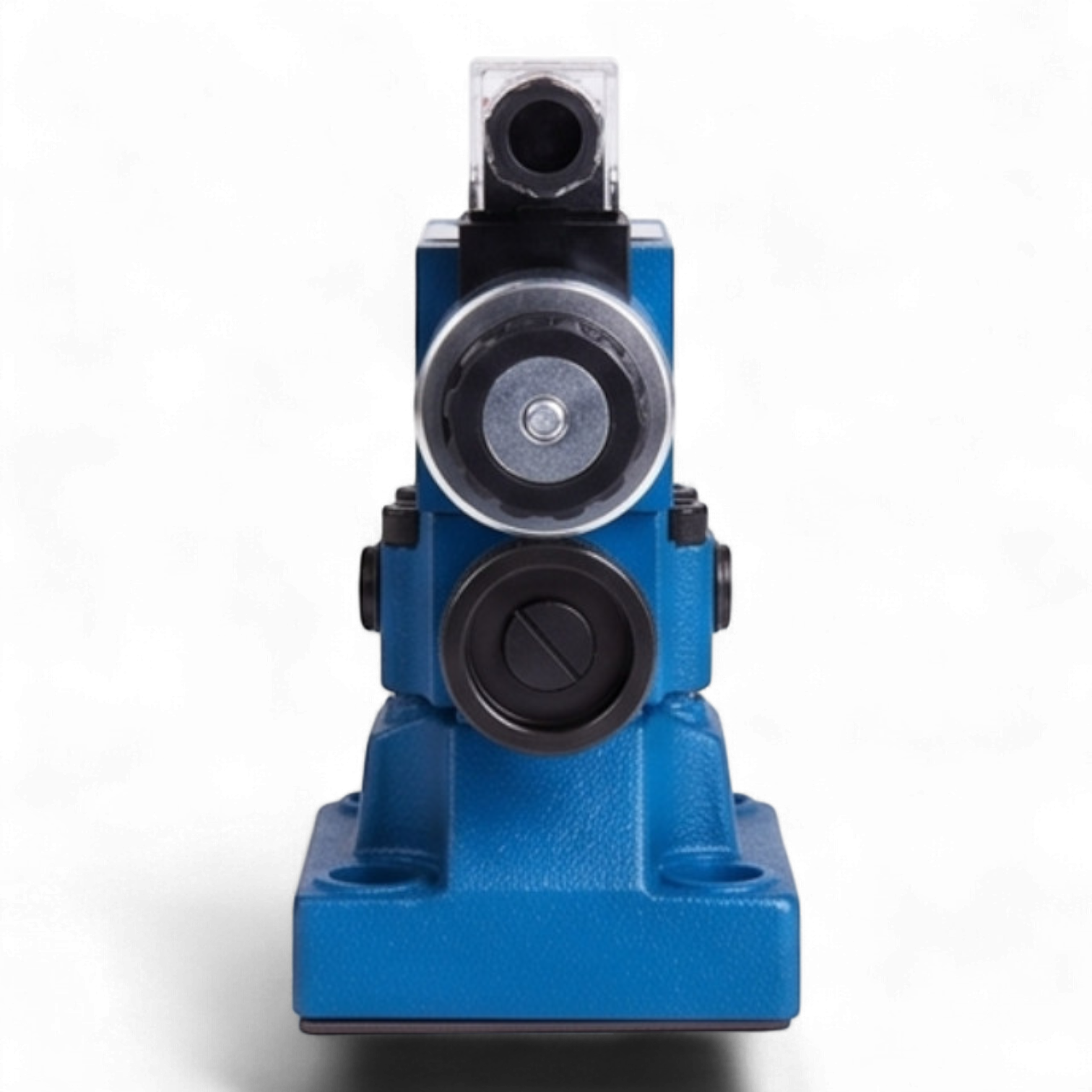

Гидроклапан предохранительный МКПВ-20/3С3Р3.24 представляет собой аппарат непрямого действия, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров и разгрузки системы от давления. Данная модификация выполнена в исполнении для стыкового монтажа, что обеспечивает высокую герметичность соединений и компактность гидравлического узла.
Конструктивные особенности и принцип работы
Клапан состоит из основного каскада (золотникового типа) и вспомогательного каскада (пилота). При достижении давления настройки вспомогательный клапан открывается, создавая перепад давления на основном золотнике, что приводит к его смещению и сбросу рабочей жидкости в сливную магистраль. Наличие электромагнитного управления (24В DC) позволяет осуществлять дистанционную разгрузку системы по электрическому сигналу.
Технические параметры устройства
- Условный проход (Dу): 20 мм
- Номинальное давление: 32 МПа (макс. до 35 МПа)
- Диапазон регулирования давления: 0.5–32 МПа
- Номинальный расход рабочей жидкости: 160 л/мин
- Тип монтажа: Стыковой (присоединительная плоскость по ГОСТ 26890)
- Управление разгрузкой: Электромагнитное, 24 В постоянного тока
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 мм²/с
- Тонкость фильтрации: не более 25 мкм
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69
- Масса изделия: 6.8 кг
Эксплуатационные преимущества
Аппарат характеризуется высокой стабильностью поддержания давления при изменении расхода и минимальным временем срабатывания. Конструкция стыкового исполнения минимизирует количество трубопроводных соединений, снижая риск утечек и упрощая регламентное обслуживание гидроблока. Прецизионная обработка сопрягаемых поверхностей гарантирует длительный ресурс работы в условиях циклического нагружения.
