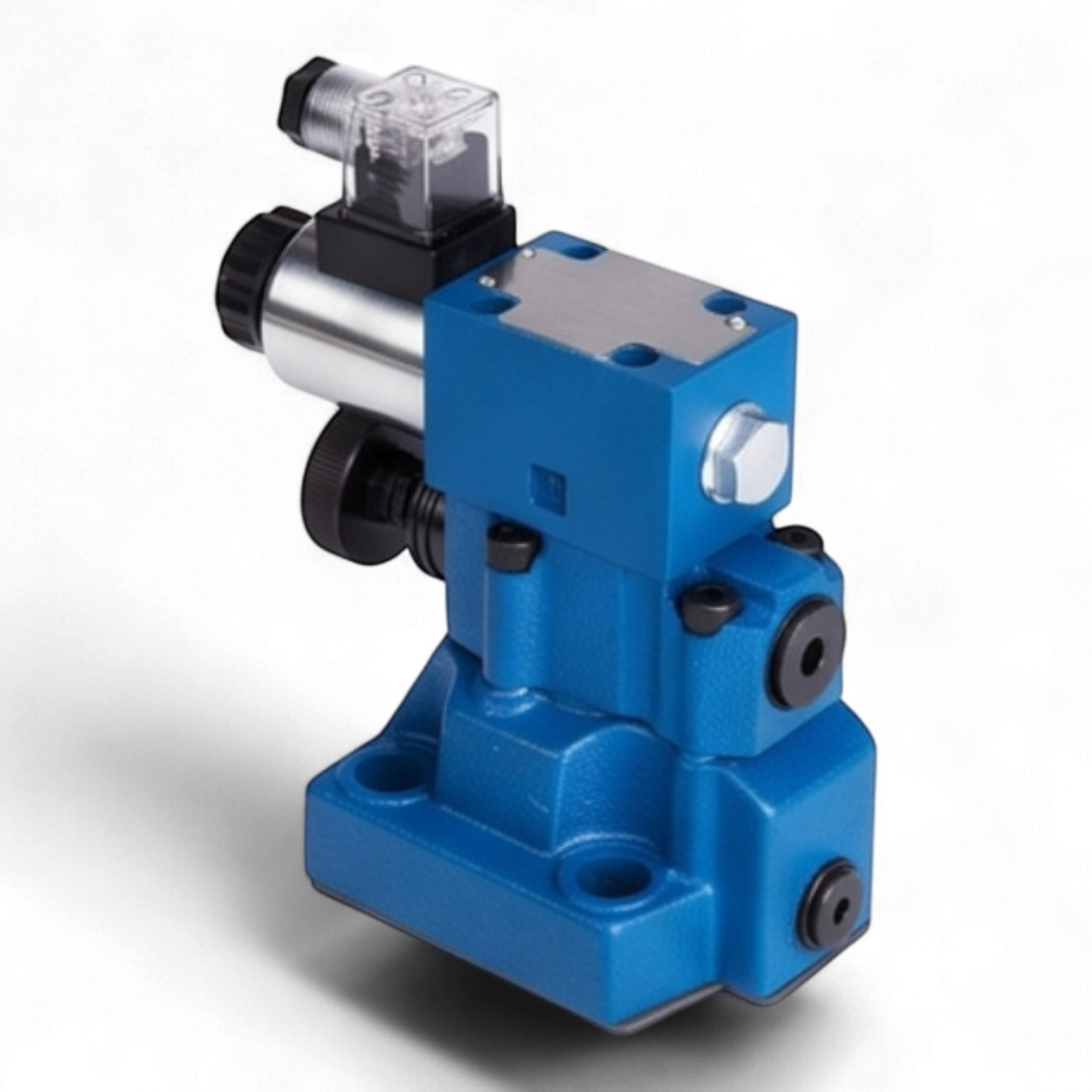

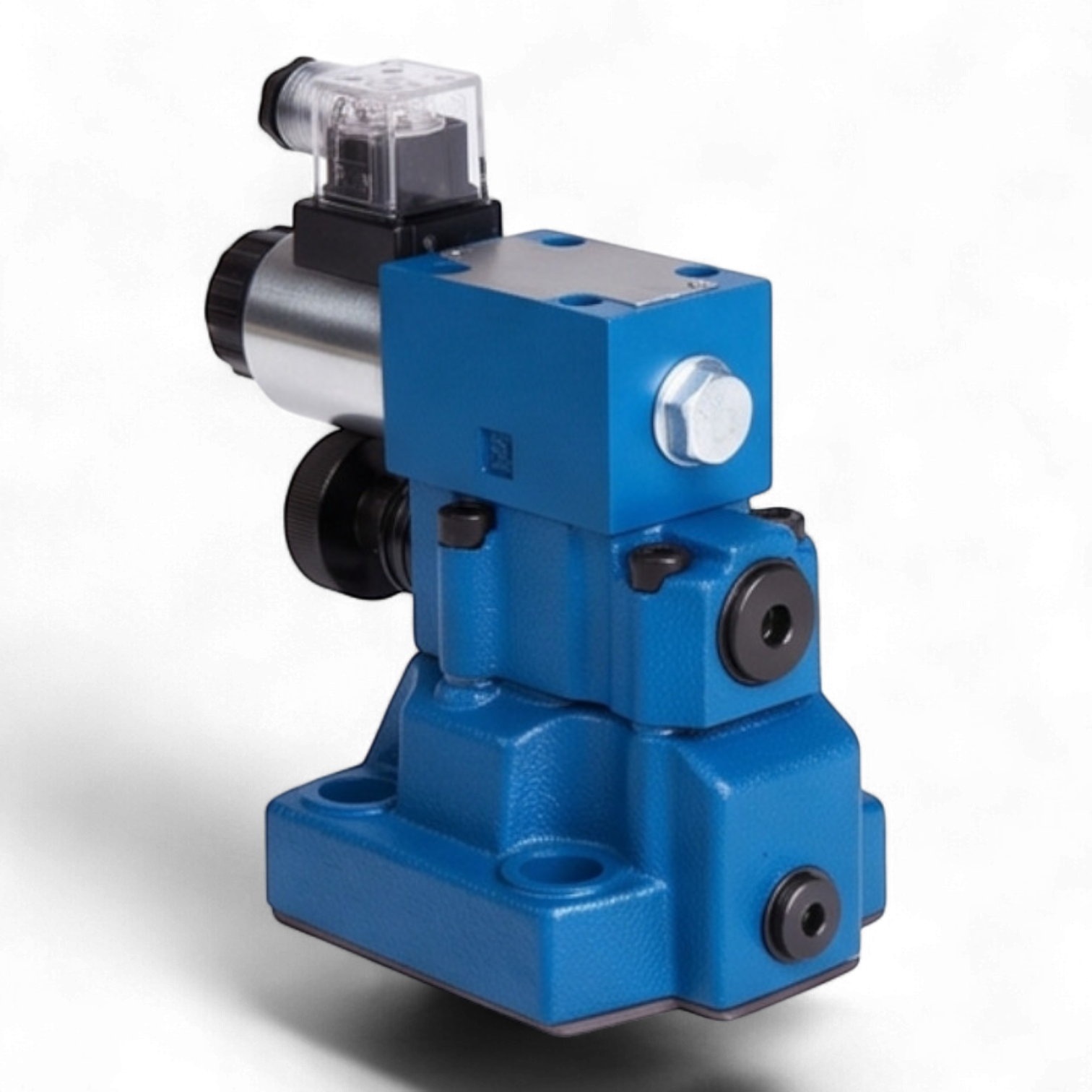

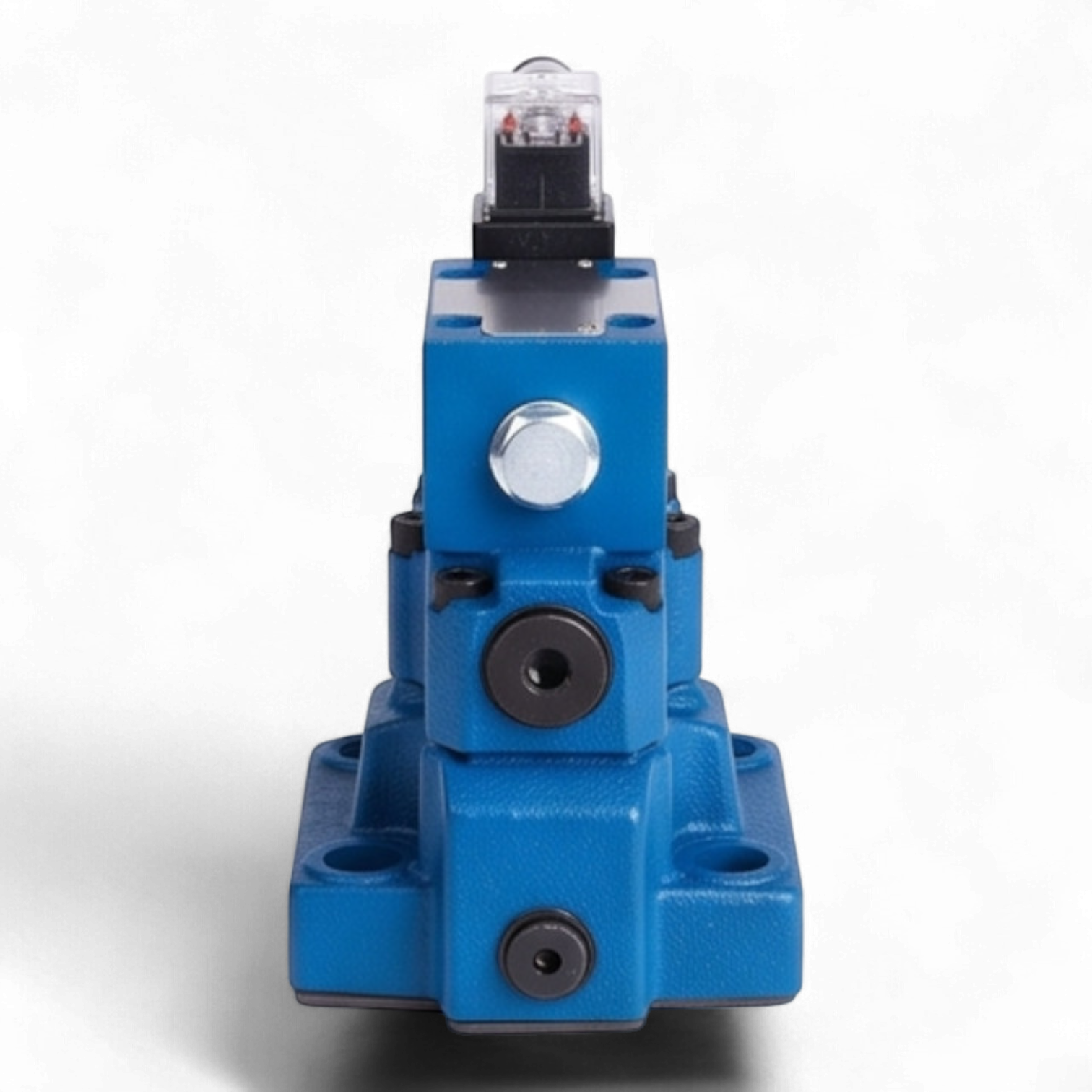

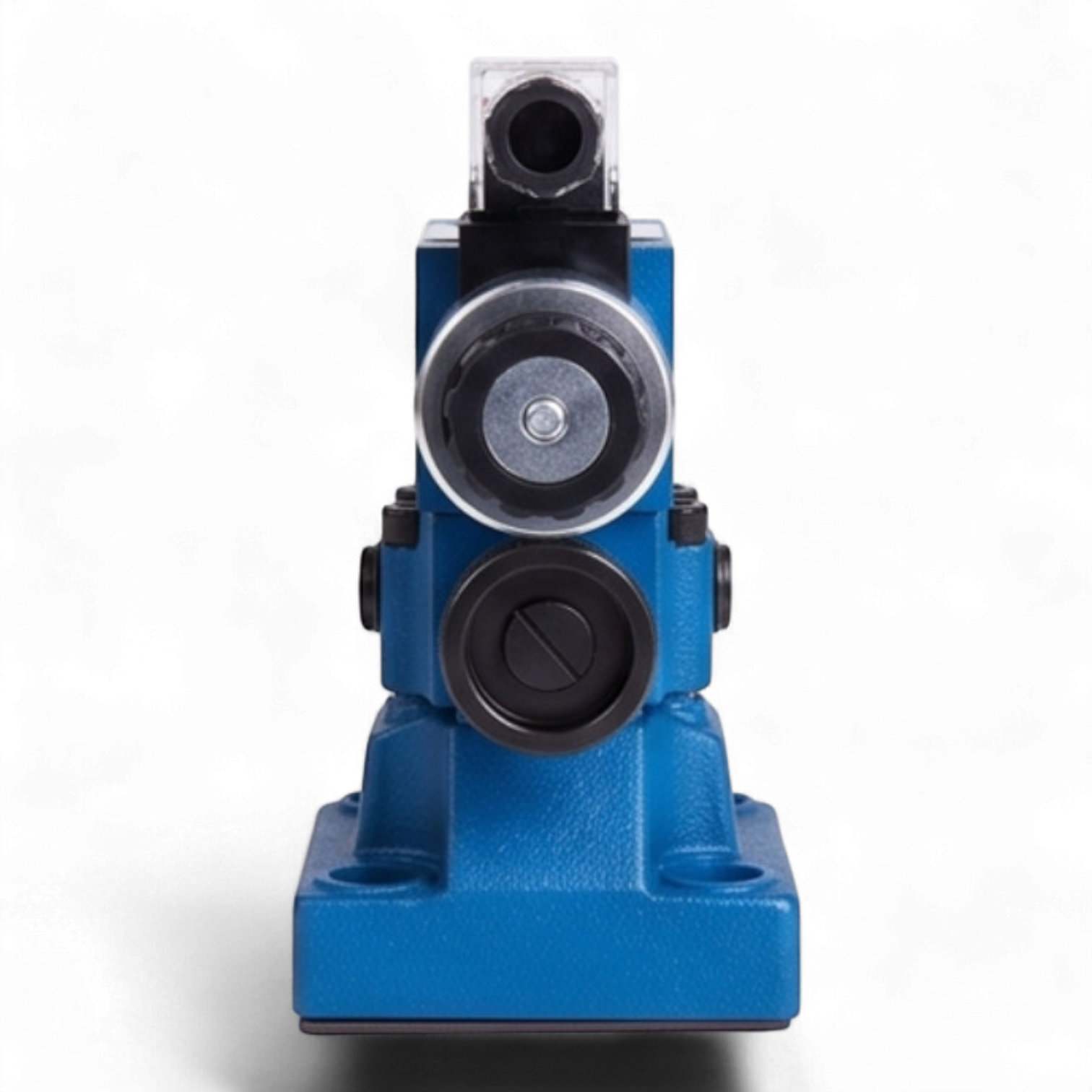

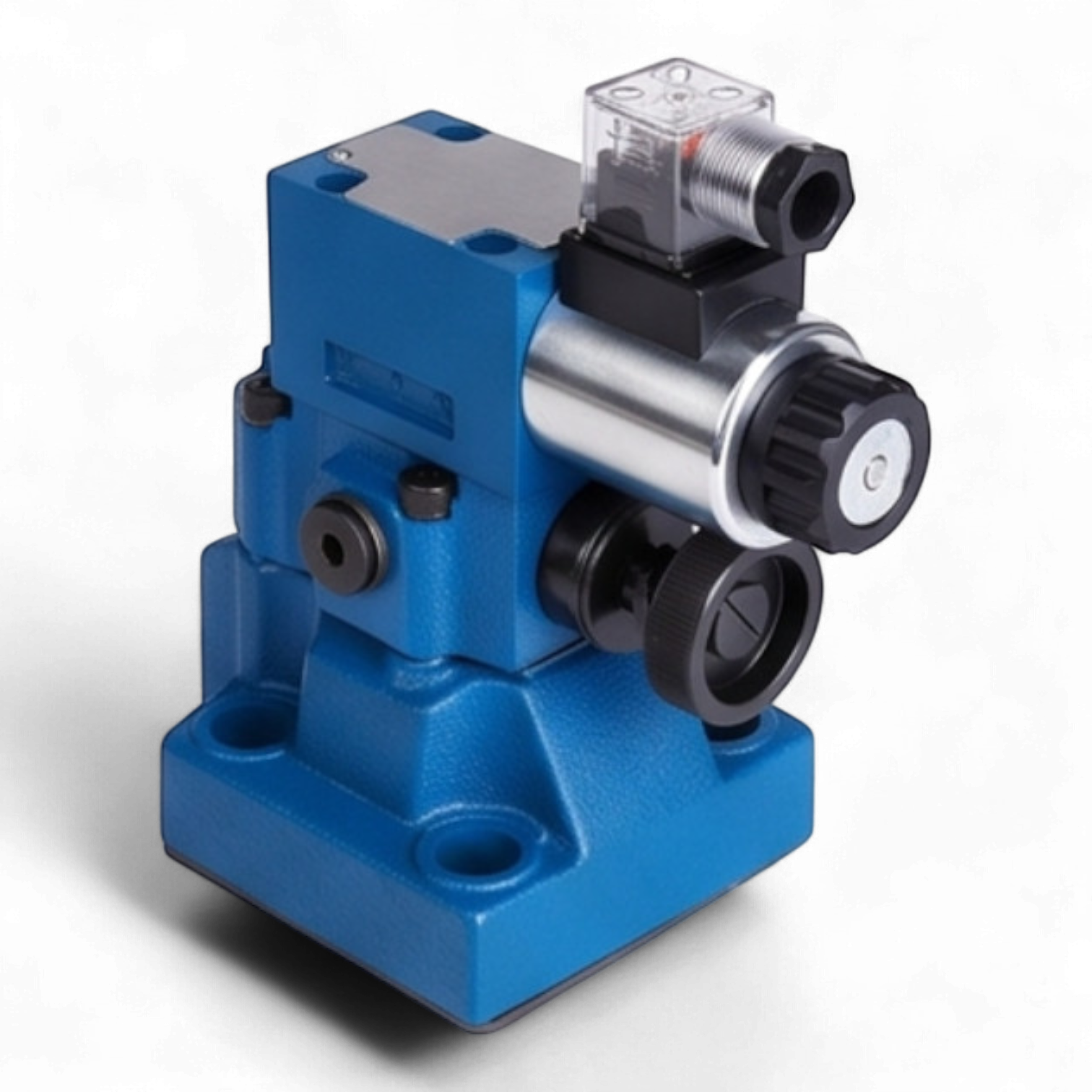

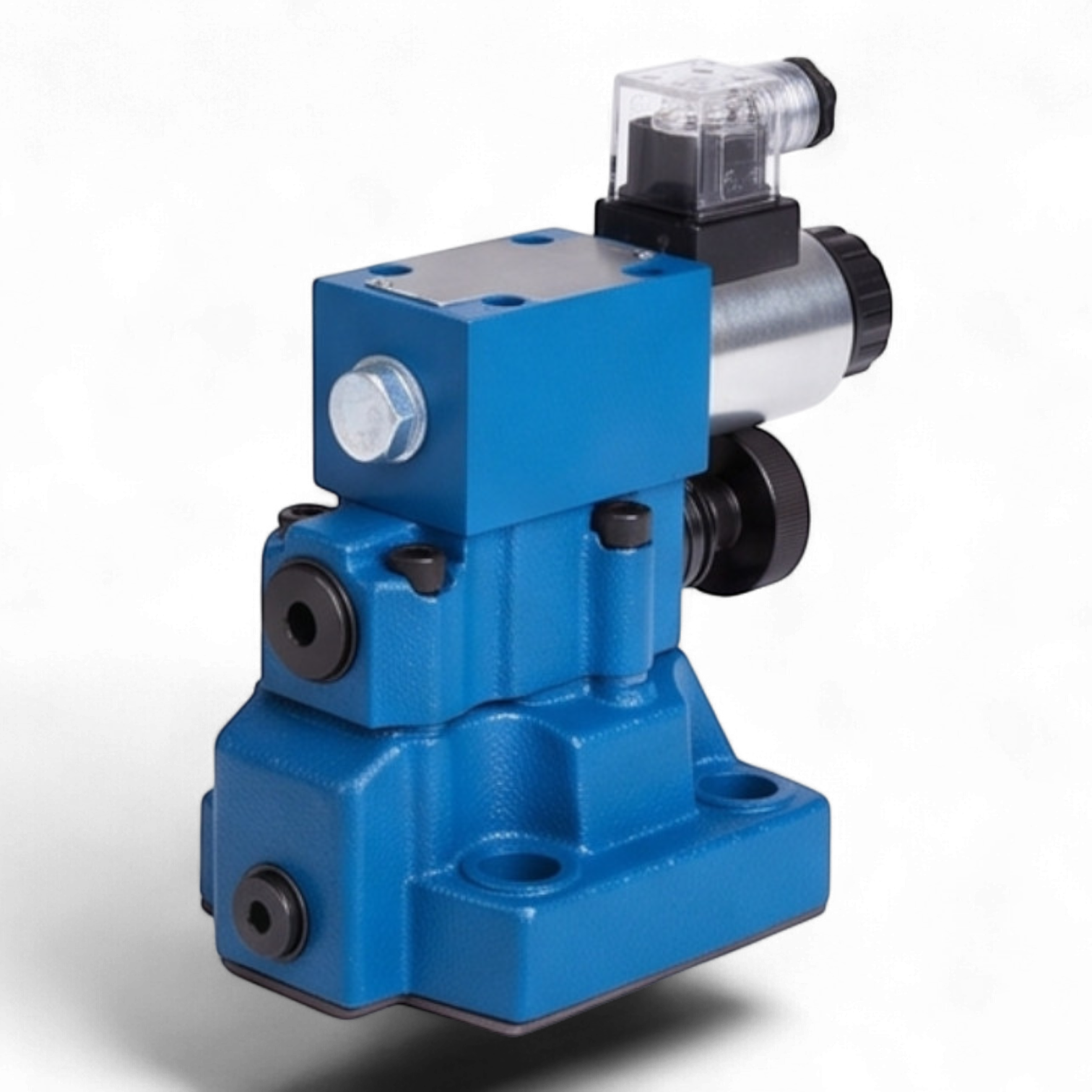

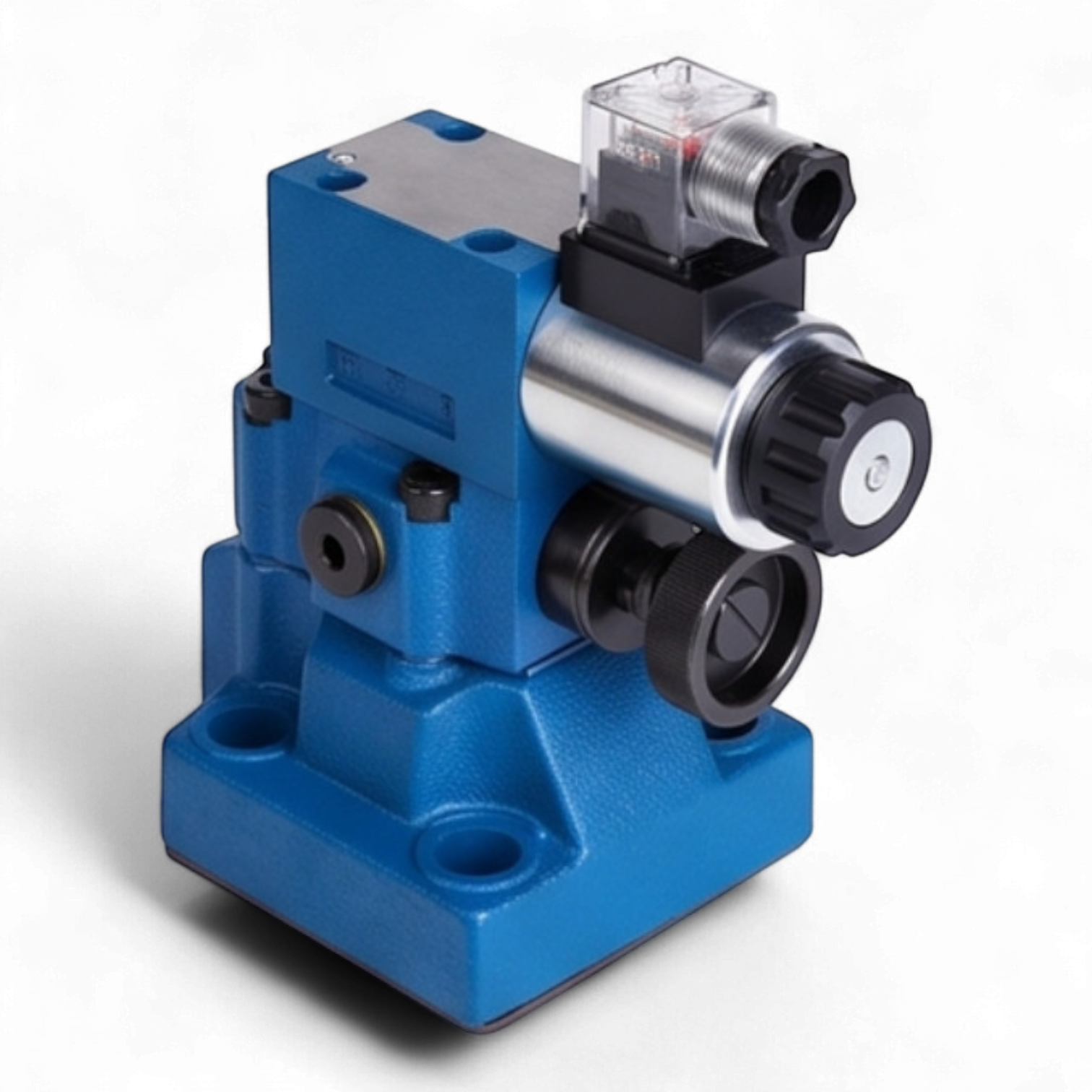

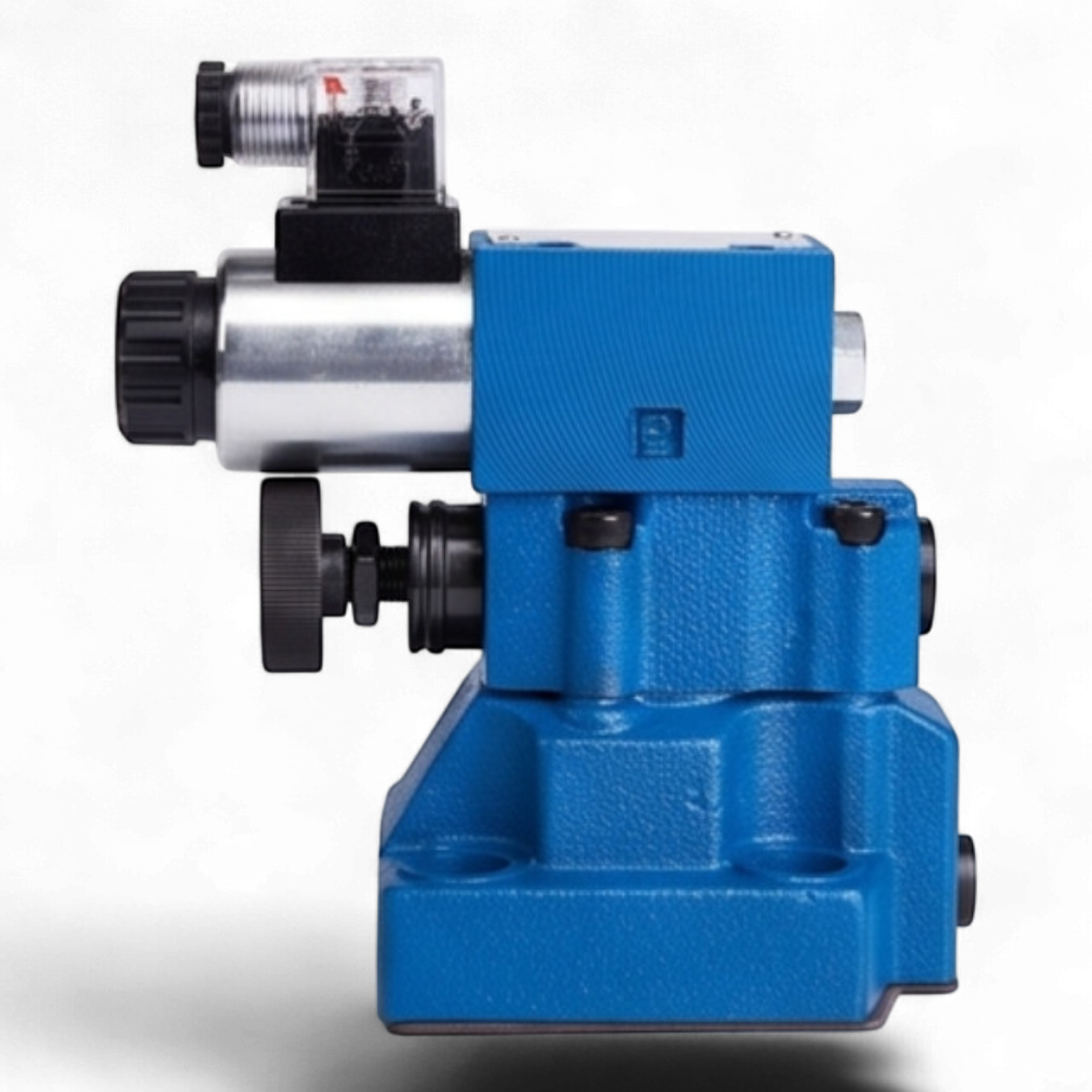

Техническое описание гидроклапана МКПВ-20/3С3Р3.220
Гидроклапан предохранительный МКПВ-20/3С3Р3.220 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы. Конструкция устройства включает основной каскад и вспомогательный пилотный клапан с электромагнитным управлением.
Аппарат обеспечивает стабильные вольтамперные характеристики срабатывания и высокую точность поддержания давления в широком диапазоне расходов рабочей жидкости. Стыковое исполнение позволяет производить быстрый монтаж на промежуточные плиты или гидроблоки без использования резьбовых соединений в линии управления, что минимизирует риск утечек и повышает жесткость системы.
Основные технические параметры:
- Тип монтажа: стыковой (согласно стандартам для серии МКПВ)
- Условный проход (Dу): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: 0.5–25 МПа
- Номинальный расход рабочей жидкости: до 160 л/мин
- Напряжение электромагнитного управления: 220 В переменного тока (AC 50 Гц)
- Тип управления разгрузкой: электромагнитное, исполнение с нормально открытым или закрытым каналом управления
- Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 400 мм²/с
- Тонкость фильтрации: не более 25 мкм (класс чистоты не ниже 12 по ГОСТ 17216)
- Температурный режим: от -20°C до +70°C (окружающая среда), до +80°C (рабочая жидкость)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
Конструктивные особенности и функционал:
- Двухкаскадная схема: обеспечивает высокую чувствительность и демпфирование колебаний давления.
- Электромагнитная разгрузка: позволяет осуществлять дистанционный перевод гидросистемы в режим холостого хода.
- Герметичность: прецизионное исполнение запорных элементов минимизирует внутренние утечки в закрытом состоянии.
- Материалы: корпус выполнен из высокопрочного чугуна с антикоррозийным покрытием, внутренние детали — из легированной стали с термообработкой.
