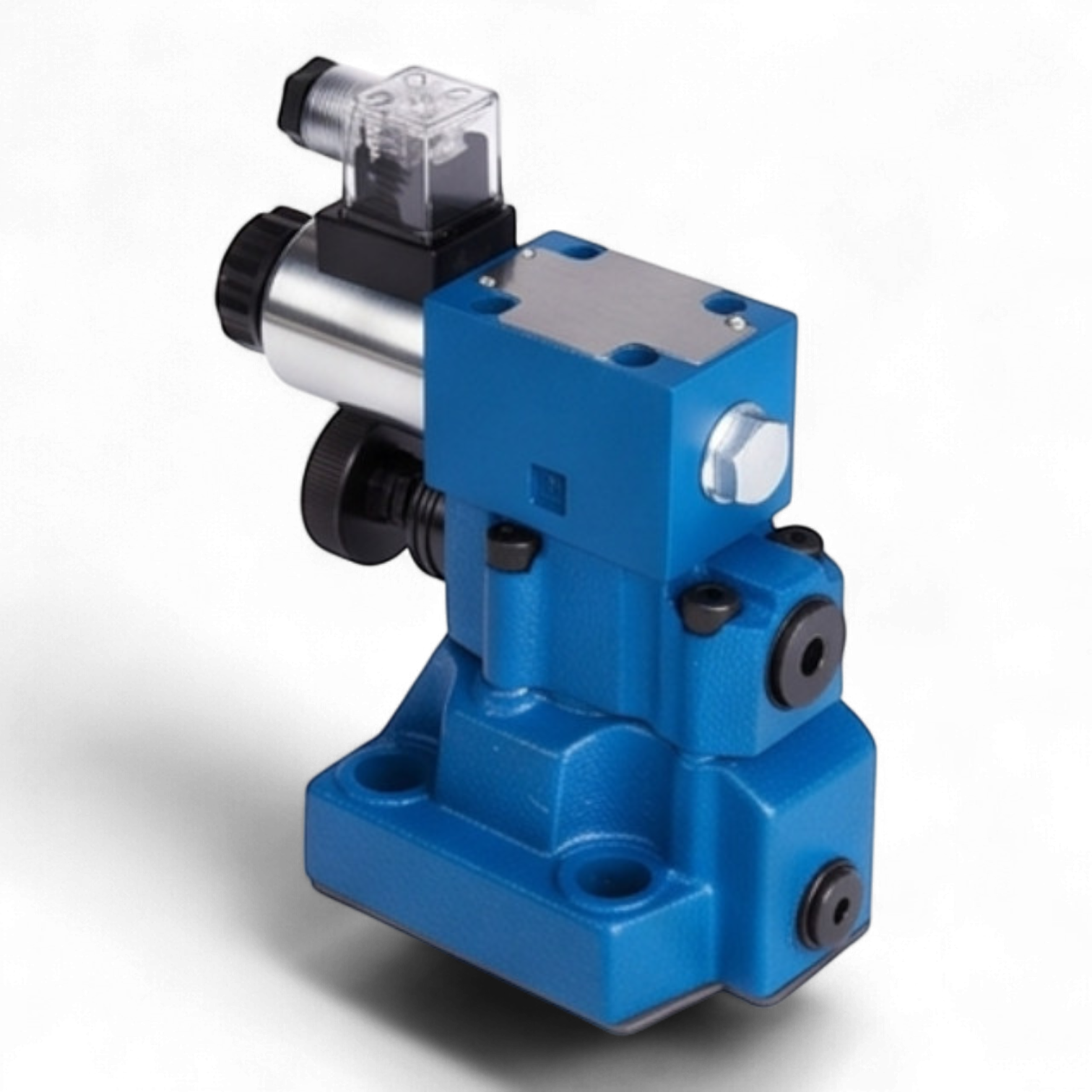

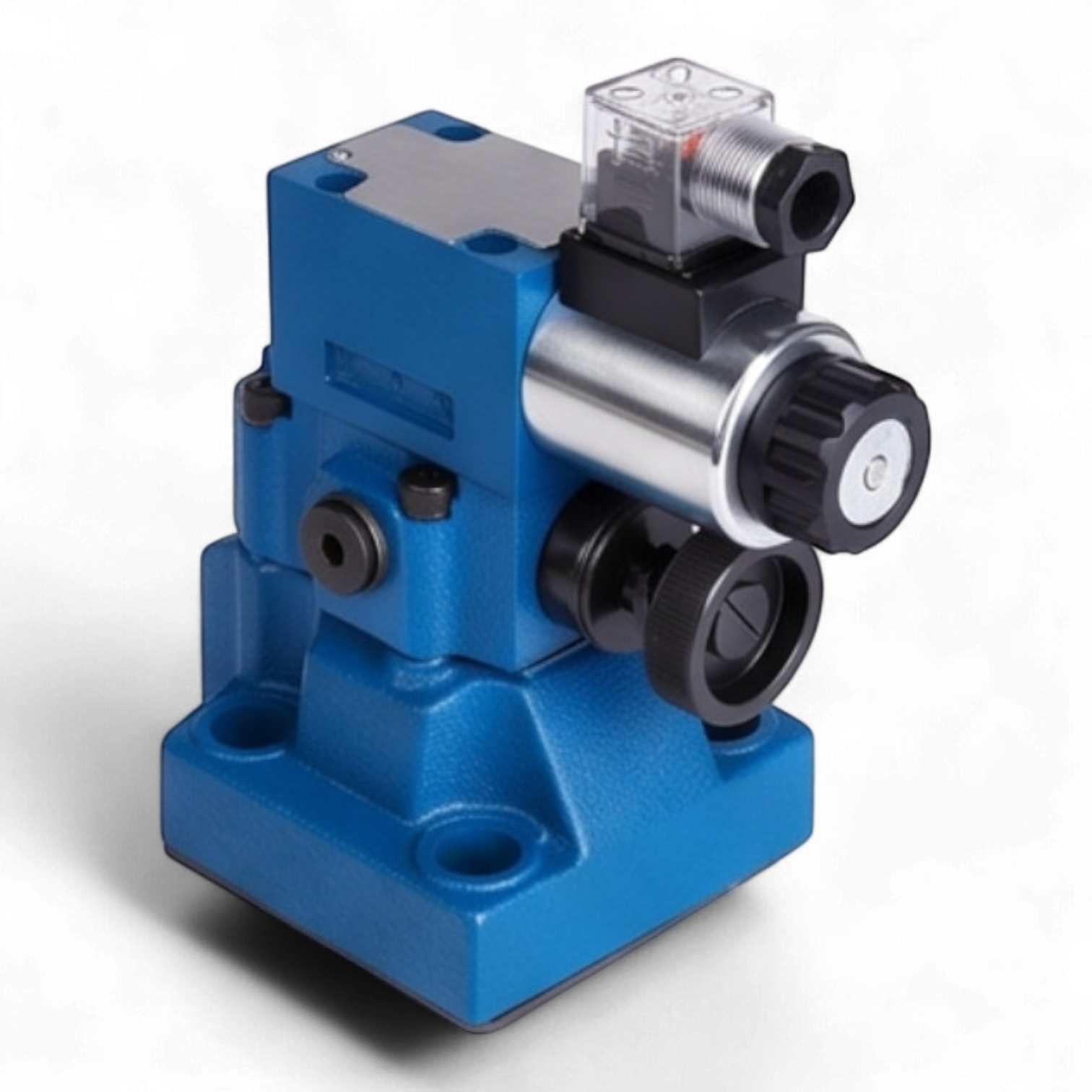

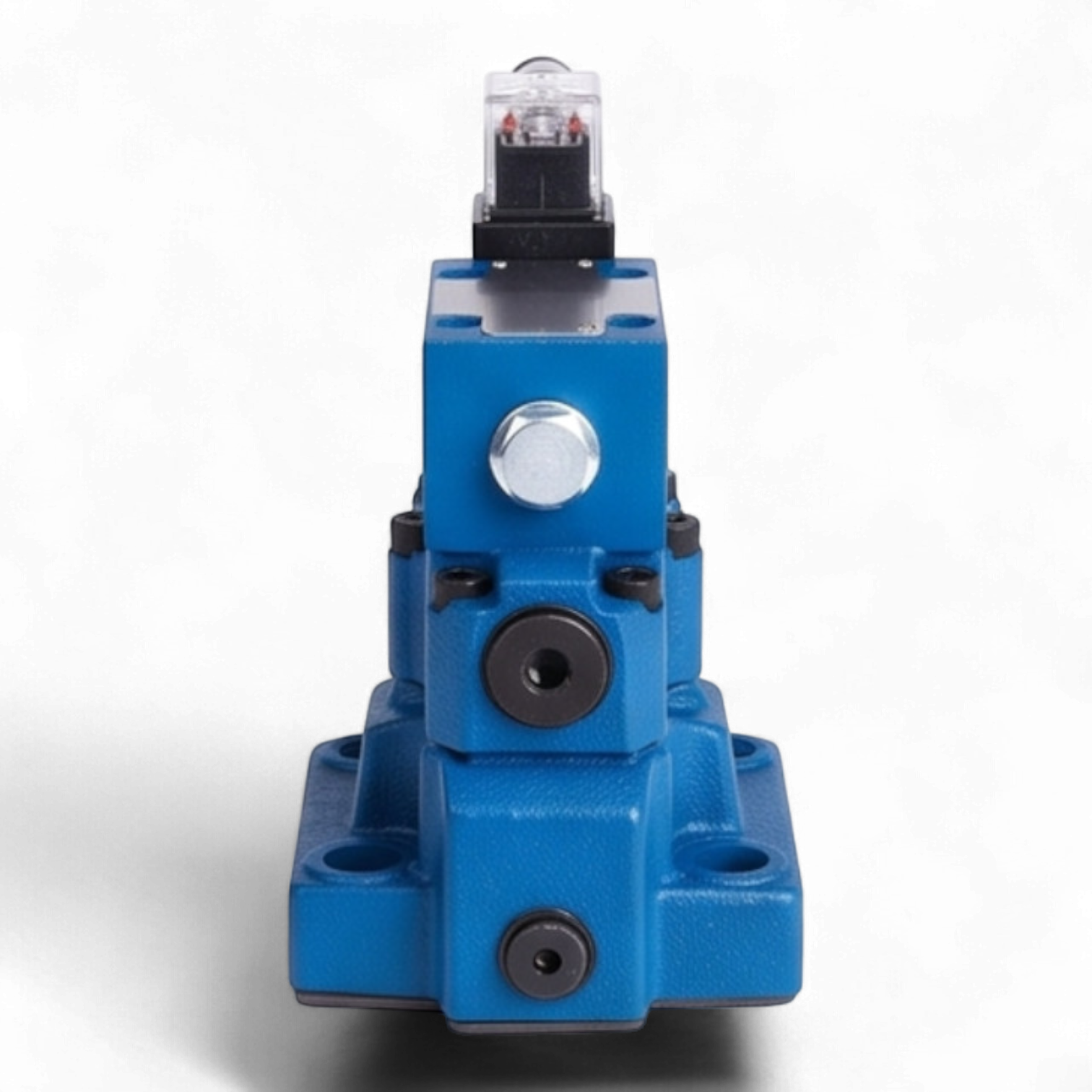

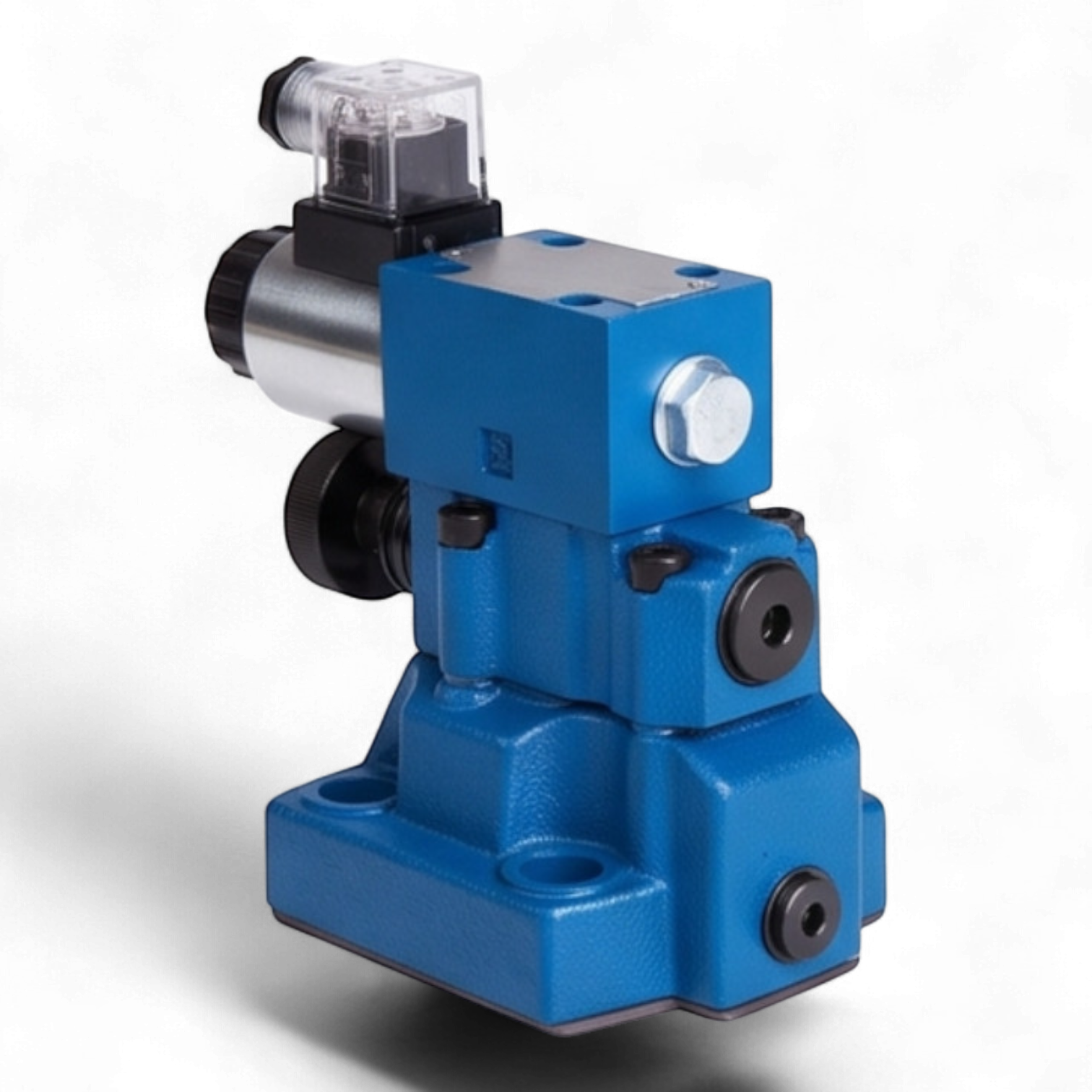

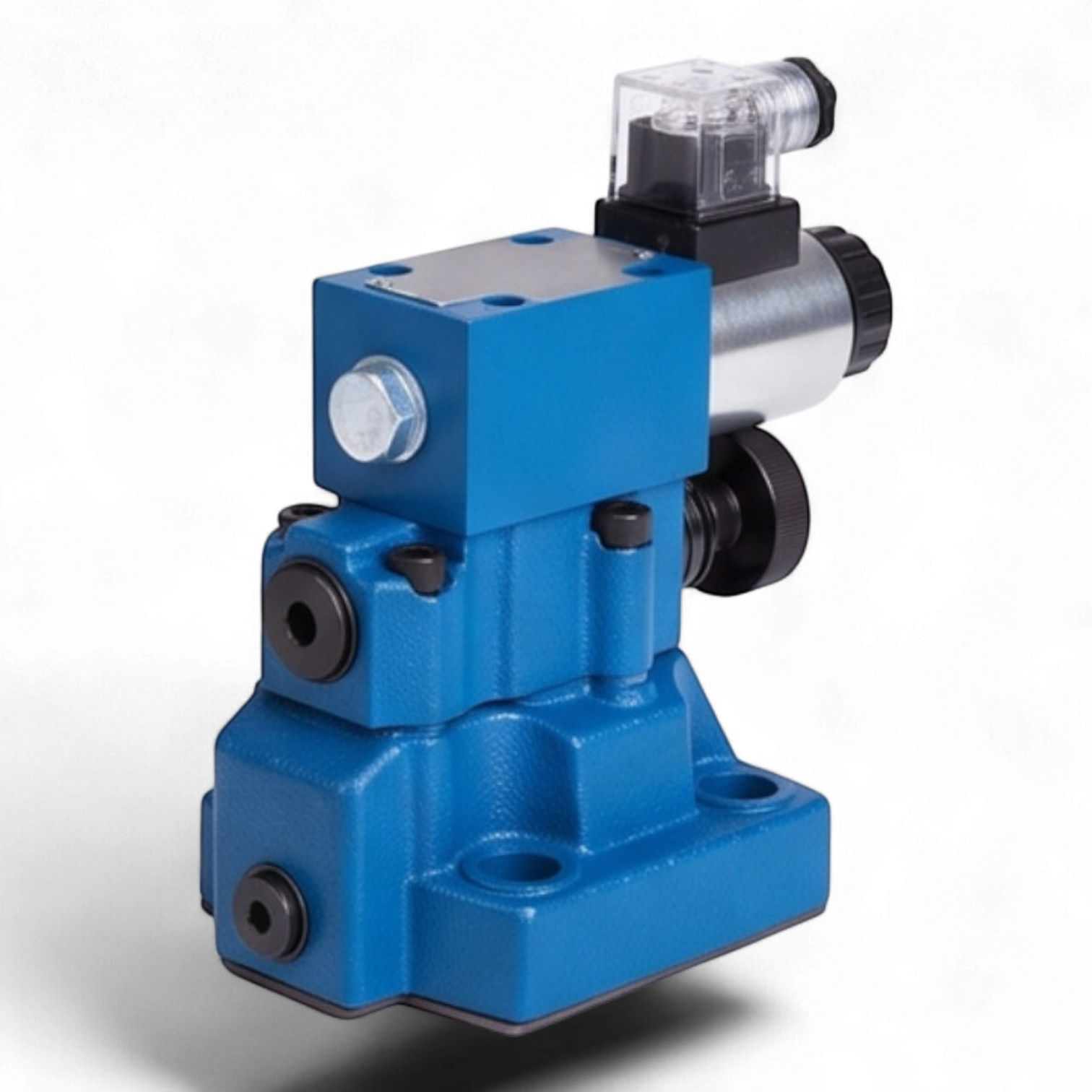

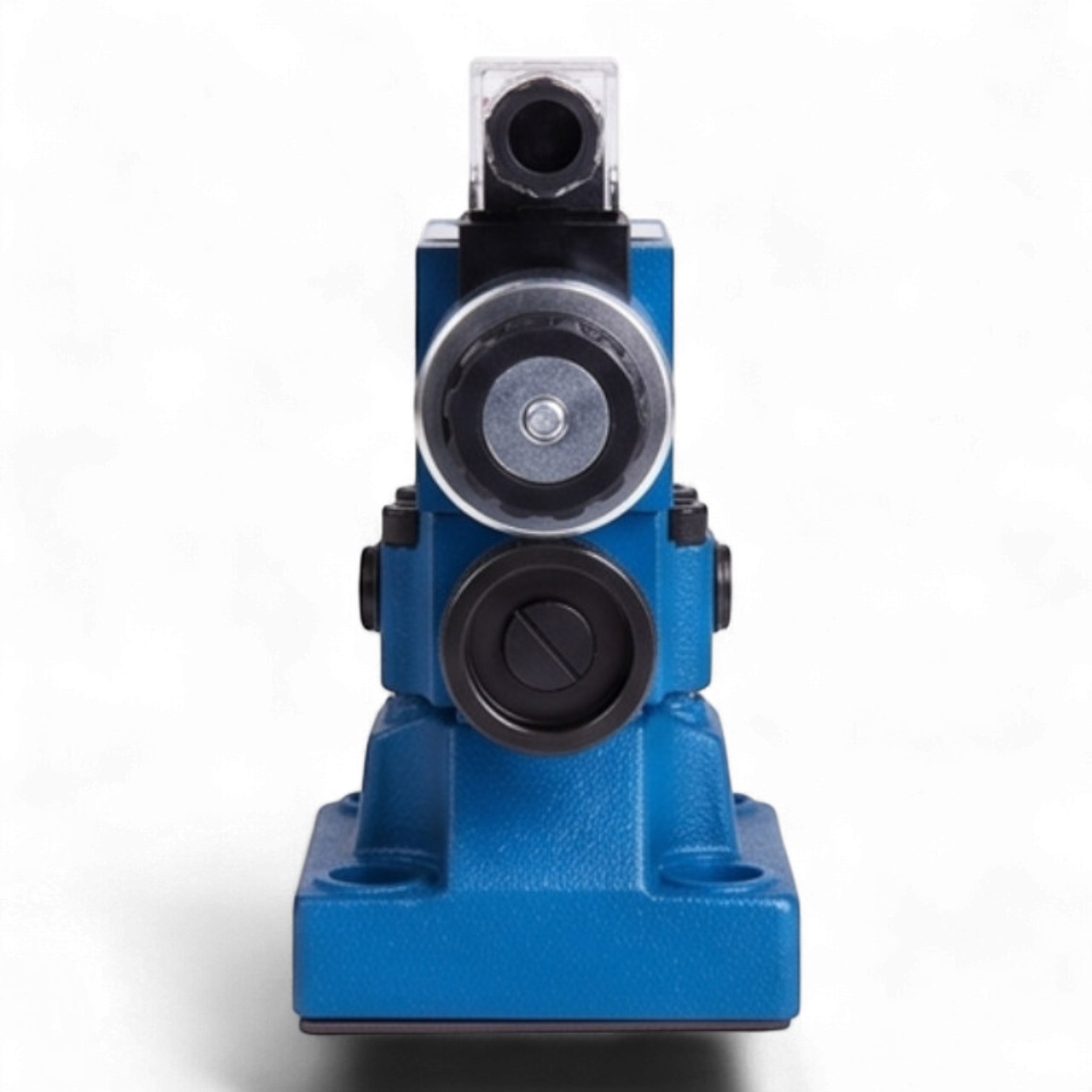

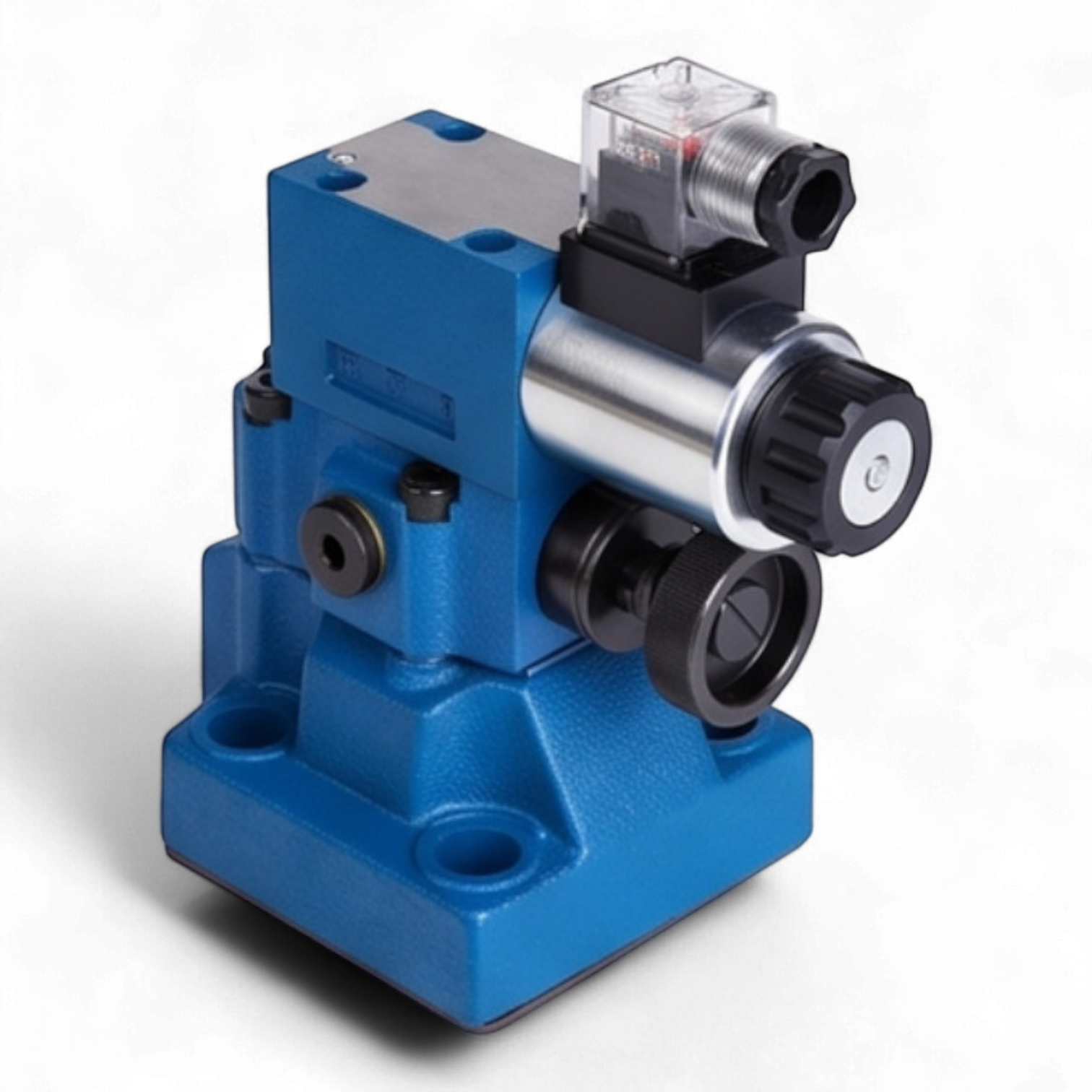

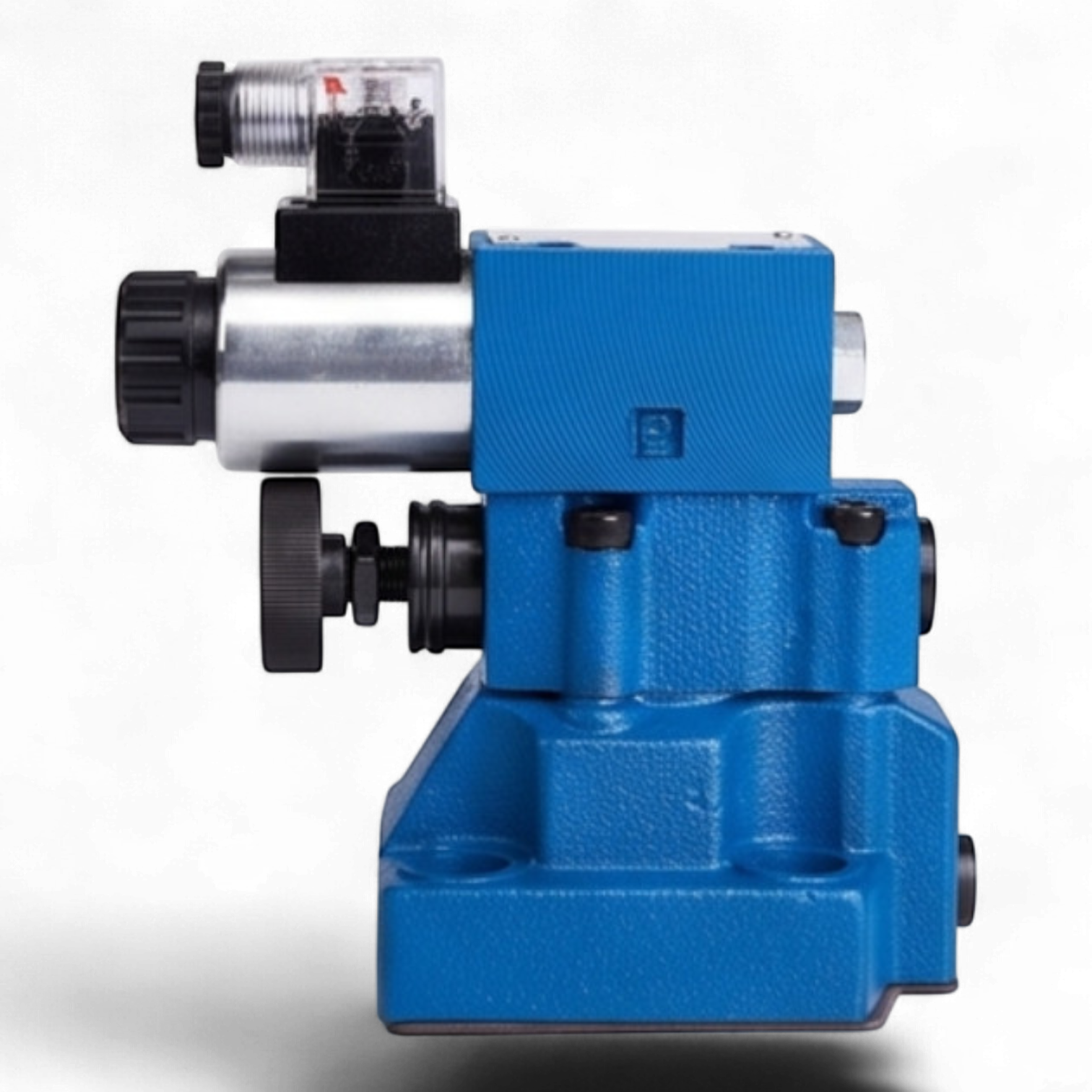

Техническое описание гидроклапана МКПВ-20/3С3Р2.24
Предохранительный гидроклапан МКПВ-20/3С3Р2.24 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления в гидравлических системах станочного оборудования и промышленных агрегатов. Устройство обеспечивает защиту гидропривода от превышения номинального давления сверх заданного значения, а также выполняет функцию дистанционной разгрузки системы через электромагнитное управление.
Конструкция клапана включает в себя основной каскад и вспомогательный пилотный каскад управления. Стыковое исполнение позволяет производить установку на монтажные плиты, обеспечивая высокую герметичность соединений и минимизацию гидравлических потерь. Электромагнитное управление (24В DC) позволяет интегрировать клапан в автоматизированные циклы работы оборудования, обеспечивая оперативное переключение режимов "работа/разгрузка".
Основные технические параметры:
- Условный проход (Dy): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: 0.5 – 32 МПа (в зависимости от настройки пружины)
- Тип монтажа: Стыковой (присоединительная плоскость по ГОСТ 26890)
- Управление разгрузкой: Электромагнитное, напряжение питания 24 В постоянного тока
- Пропускная способность: До 160 л/мин (номинальная)
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 700 мм²/с
- Класс чистоты рабочей жидкости: Не ниже 12 по ГОСТ 17216-71
- Температурный режим: Эксплуатация при температуре окружающей среды от +1°C до +45°C (УХЛ4)
Функциональные особенности:
Аппарат характеризуется высокой стабильностью поддержания давления при изменении расхода рабочей жидкости. Наличие электромагнитного пилота позволяет осуществлять разгрузку насоса в бак без изменения настроек основного клапана, что снижает тепловыделение в системе и увеличивает ресурс насосного агрегата. Корпус выполнен из высокопрочного чугуна, устойчивого к кавитационным процессам и циклическим нагрузкам.
