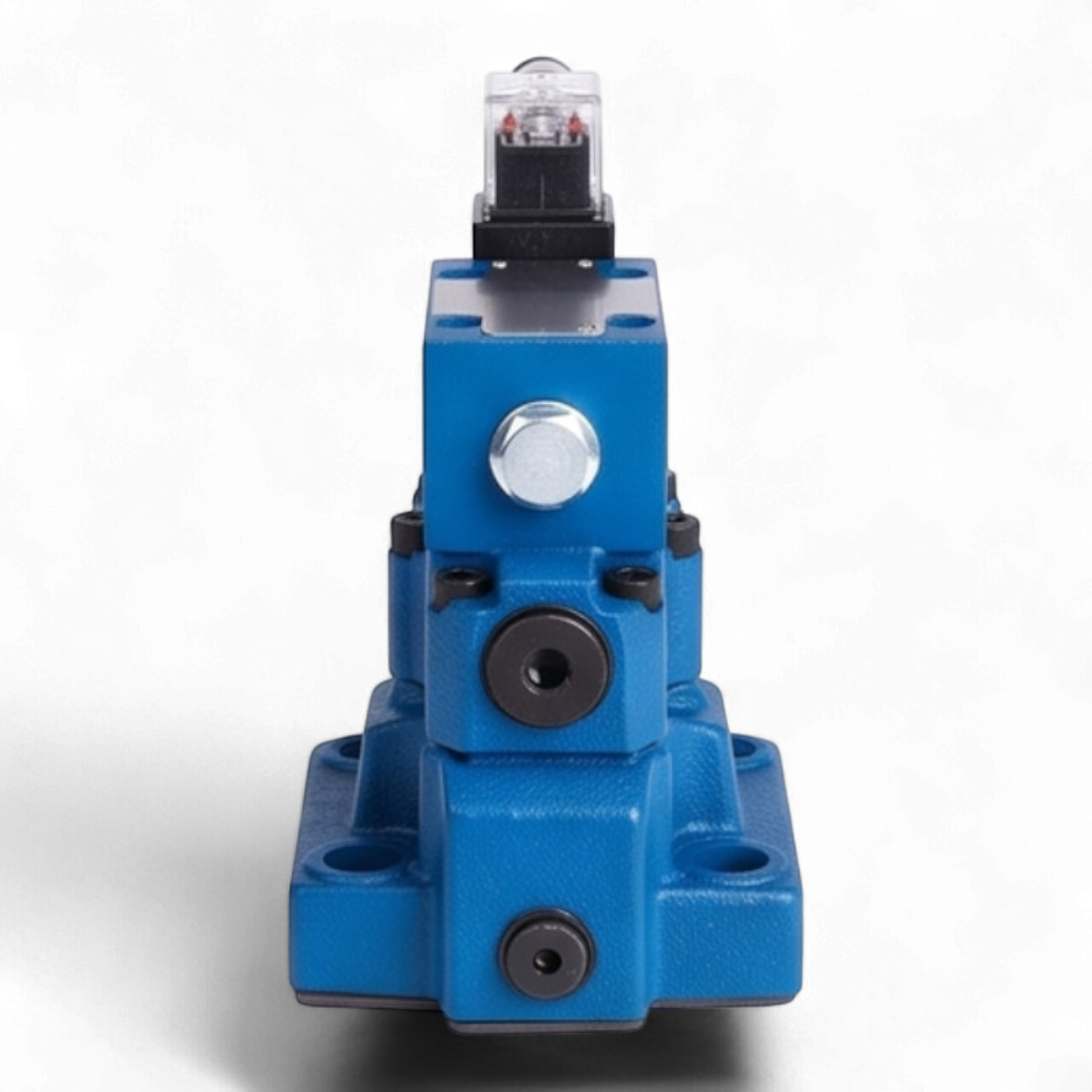

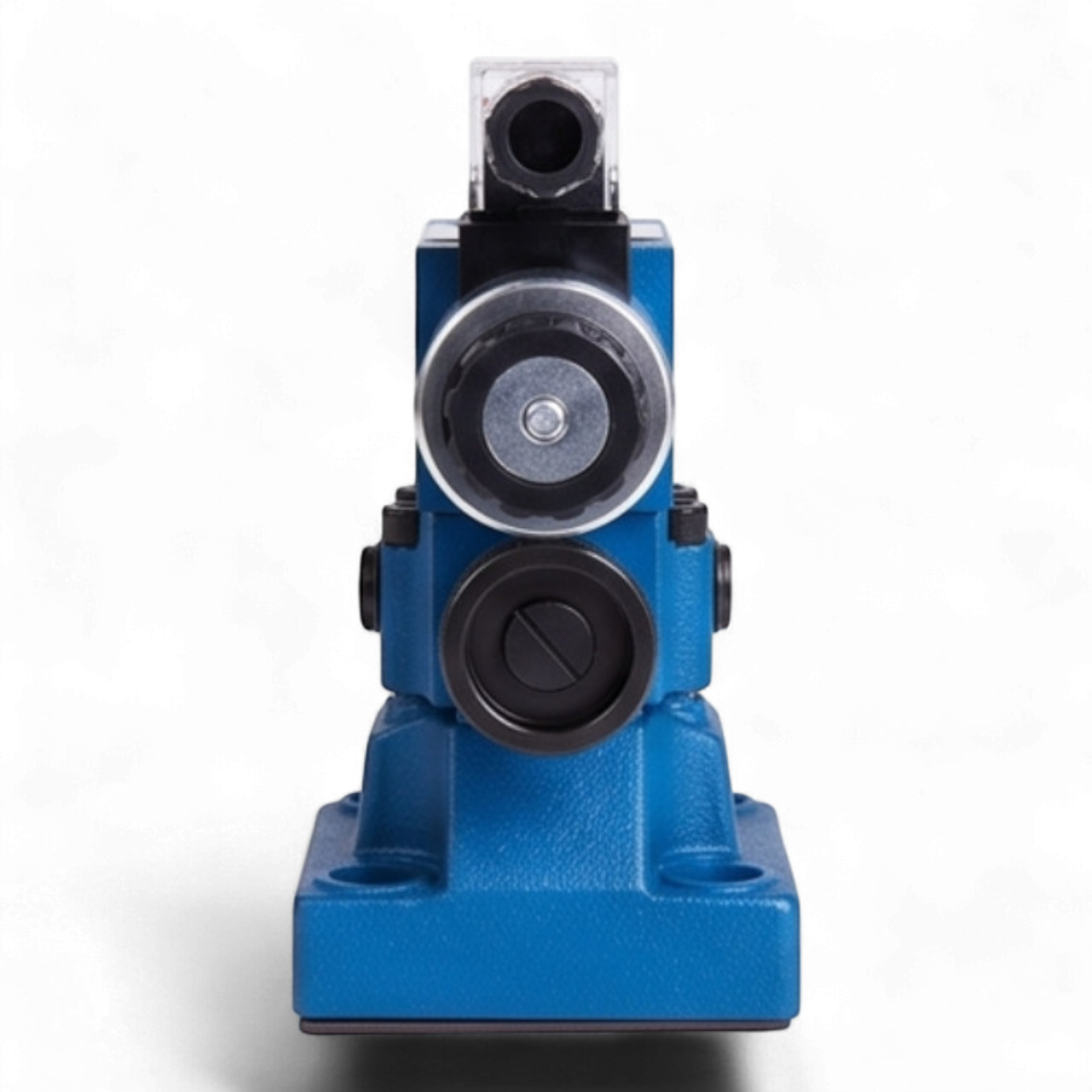

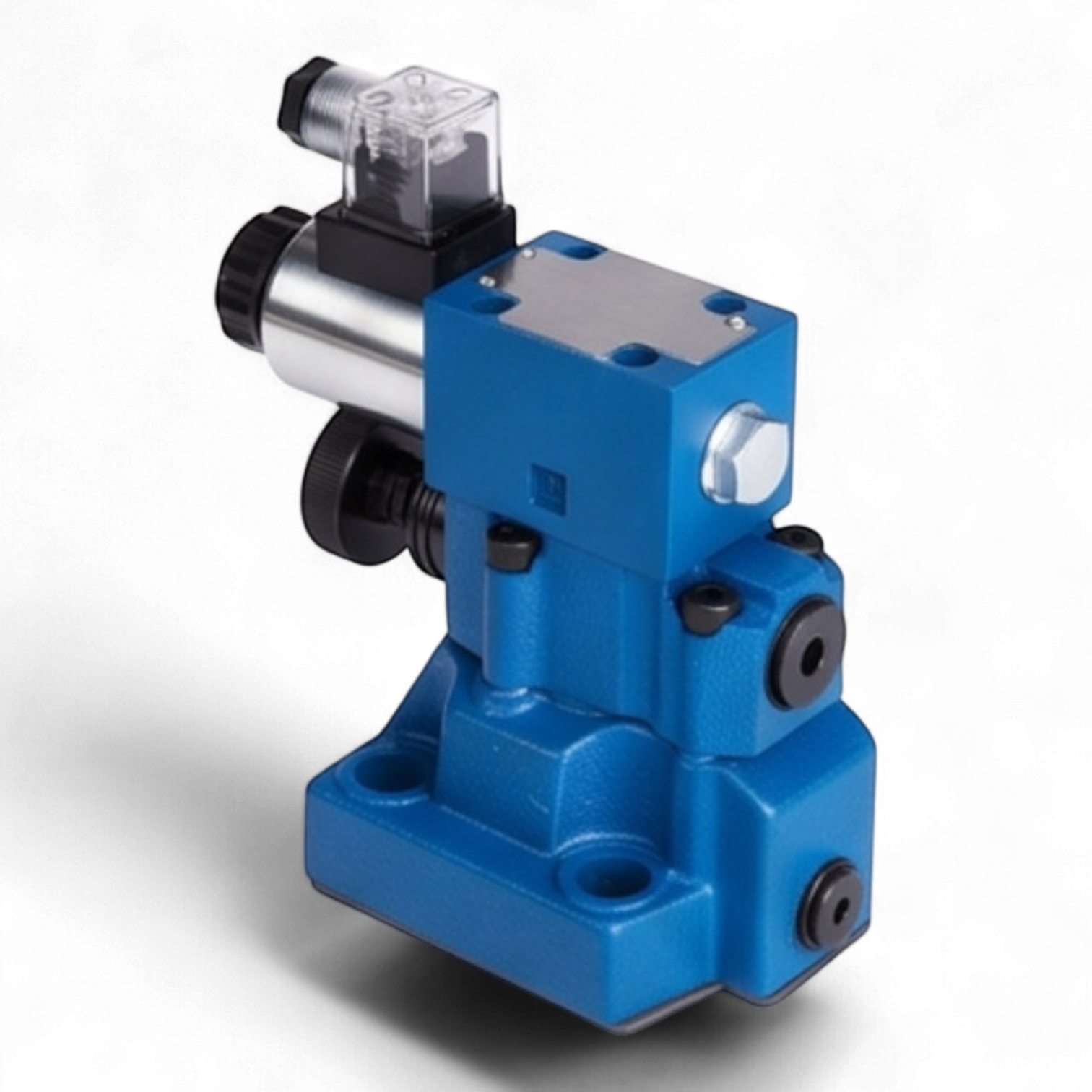

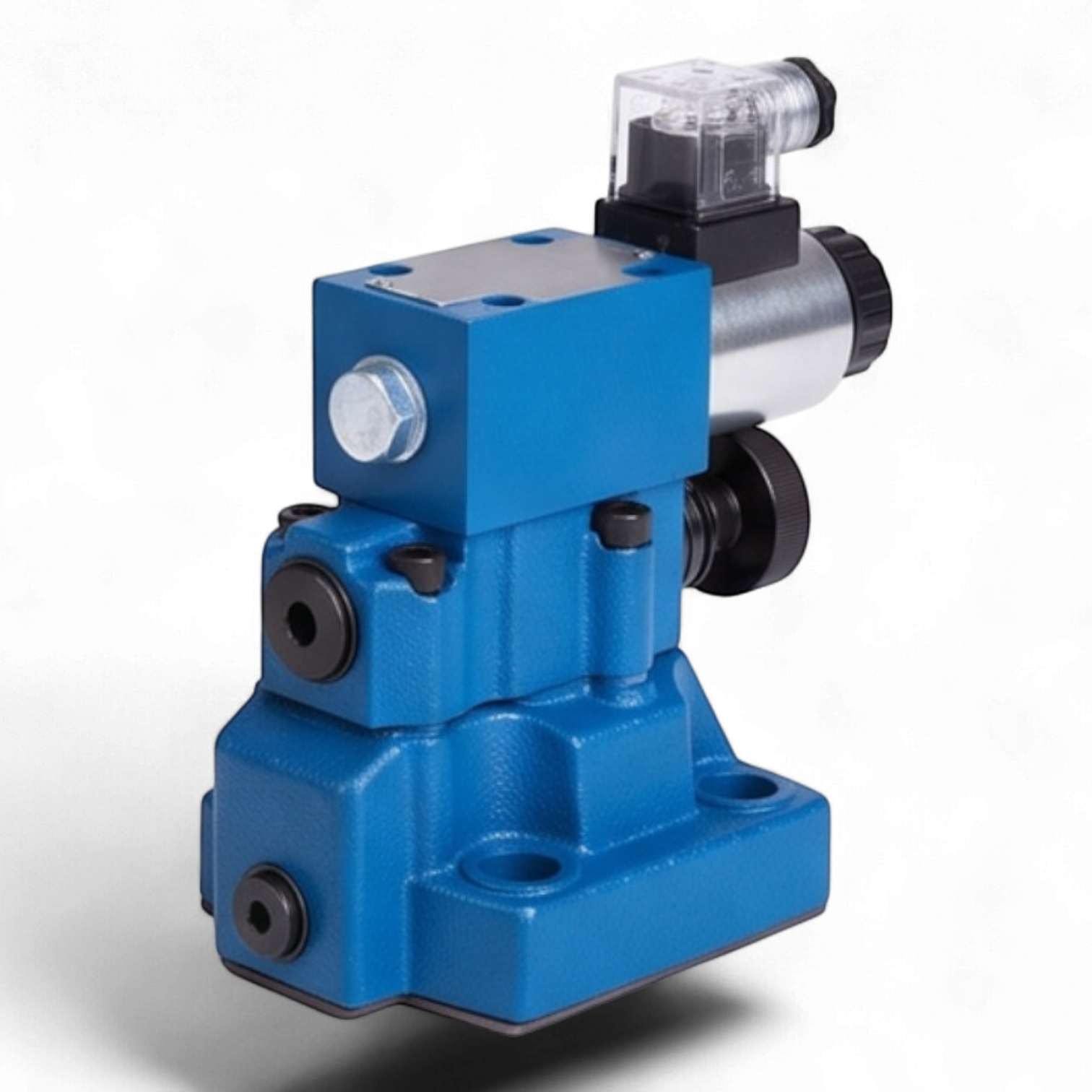

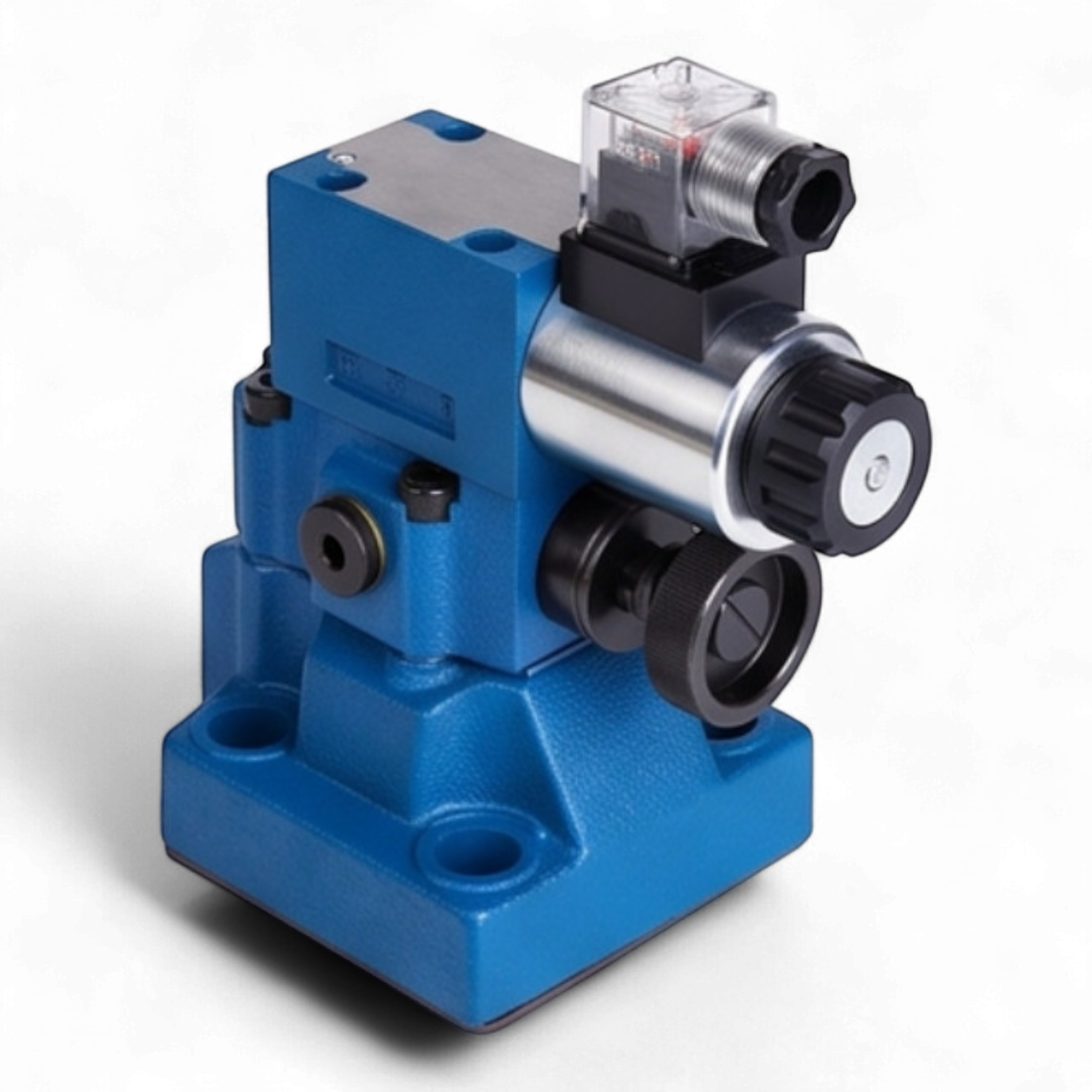

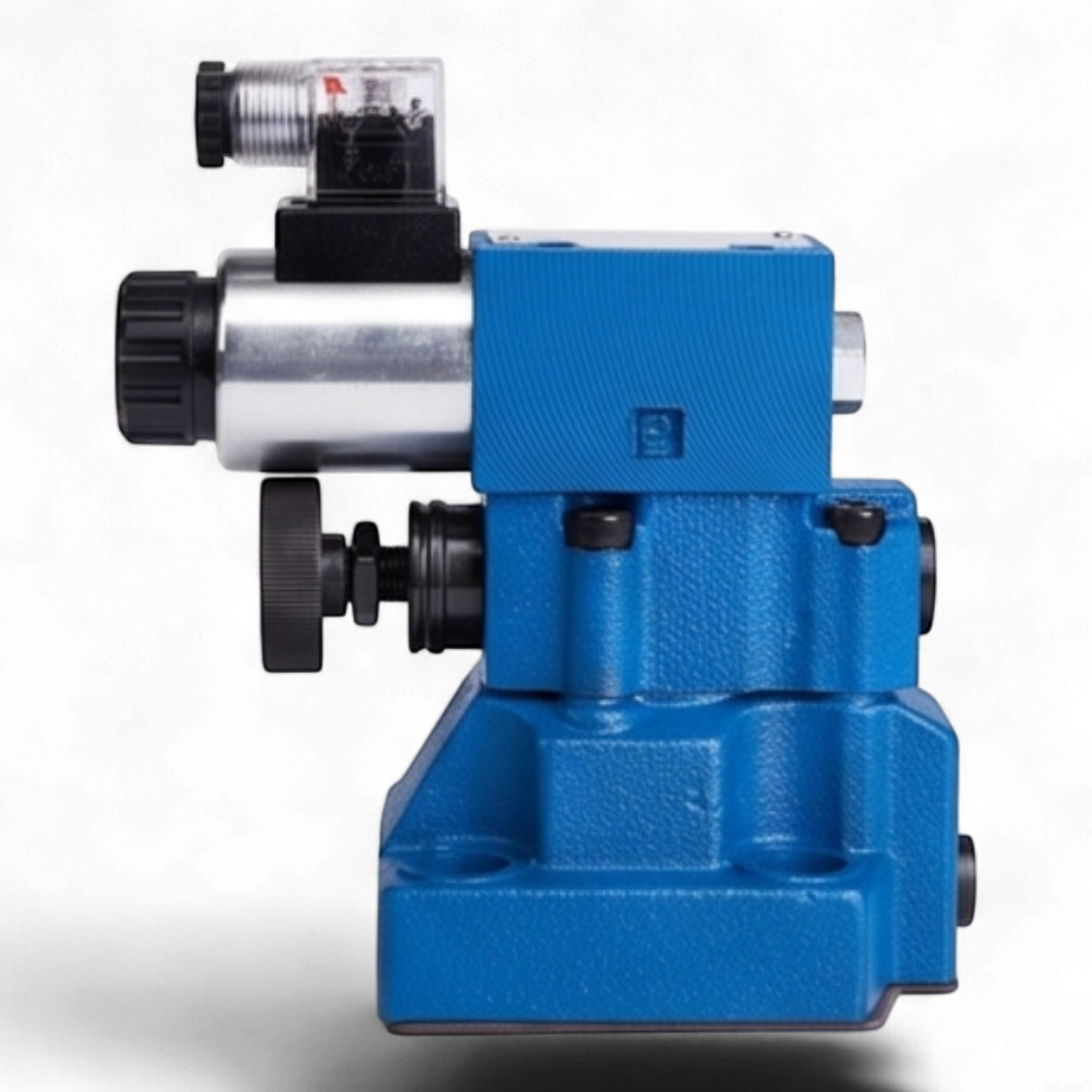

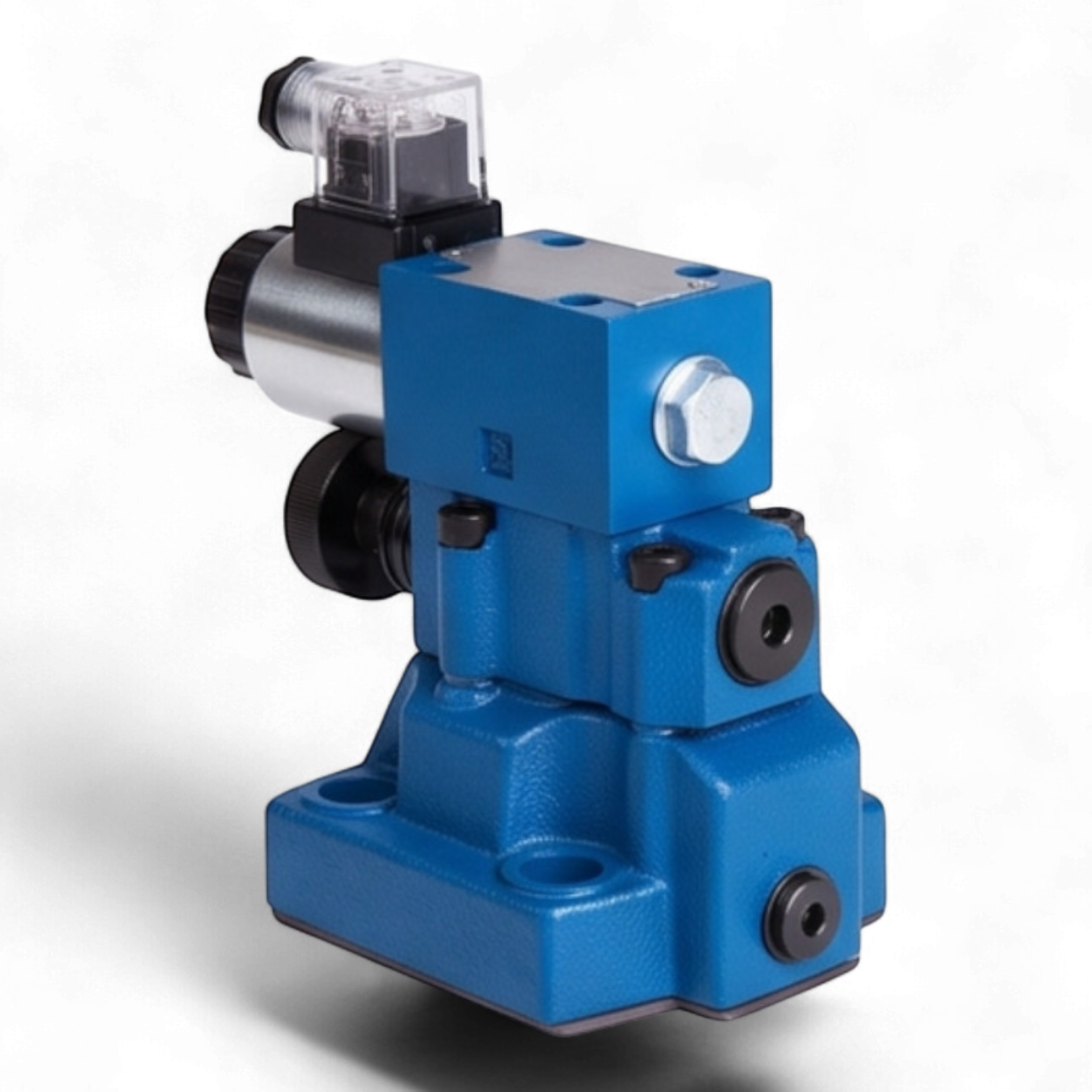

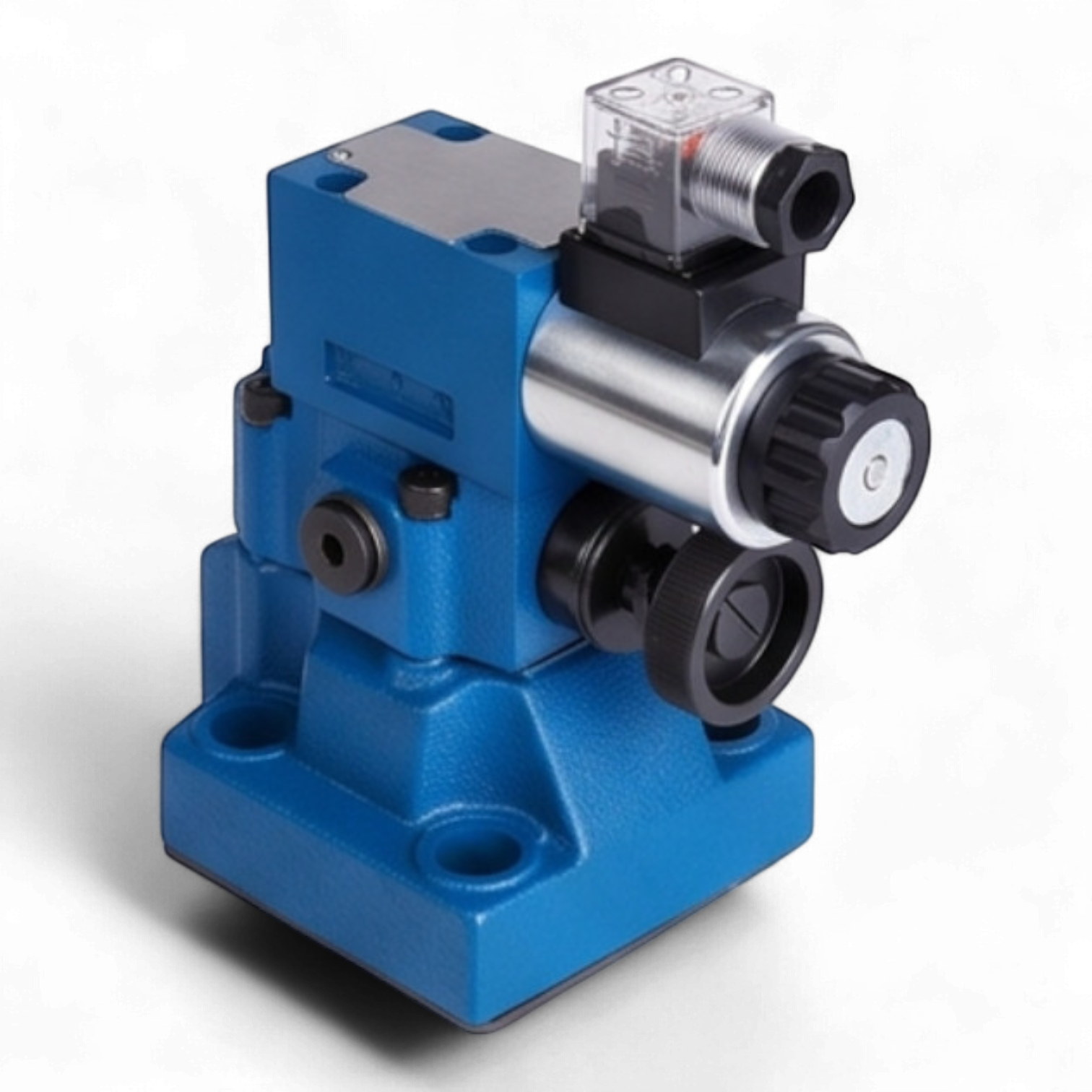

Техническое описание гидроклапана МКПВ-20/3С3Р2.220
Гидроклапан предохранительный МКПВ-20/3С3Р2.220 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления в гидравлических системах станочного оборудования и промышленных агрегатов, защиты их от превышения номинальных значений давления, а также для дистанционной разгрузки системы.
Конструктивное исполнение аппарата включает основной каскад и пилотный каскад с электромагнитным управлением. При подаче управляющего сигнала на электромагнит происходит изменение состояния запорно-регулирующего элемента, что позволяет реализовать функцию разгрузки гидросистемы в бак. Стыковой способ монтажа обеспечивает высокую герметичность соединений и минимизацию гидравлических потерь в узлах сопряжения с плитой.
Эксплуатационные параметры устройства позволяют использовать его в тяжелых режимах работы при номинальном давлении до 25 МПа. Прецизионное исполнение золотниковой пары гарантирует стабильность характеристик срабатывания и высокую повторяемость циклов переключения.
Основные технические параметры:
- Условный проход (Dу): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: определяется характеристиками пружины пилотного каскада
- Тип монтажа: стыковой (плитный)
- Управление разгрузкой: электромагнитное (дистанционное)
- Напряжение питания электромагнита: 220 В переменного тока (AC 50 Гц)
- Рабочая среда: минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт)
- Тонкость фильтрации рабочей жидкости: не более 25 мкм (класс чистоты не ниже 12 по ГОСТ 17216)
- Температурный диапазон эксплуатации: от -40°C до +70°C (окружающая среда)
- Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69
Функциональные особенности:
- Двухкаскадная схема работы обеспечивает высокую пропускную способность при сохранении точности настройки.
- Наличие электромагнитного управления позволяет интегрировать клапан в автоматизированные системы управления циклом работы оборудования.
- Высокая частота срабатываний (до 3000 циклов/час) без потери эксплуатационных свойств.
- Стандартное присоединение G1 1/2" для вспомогательных линий связи.
