Техническое описание гидроклапана МКПВ-20/3С3Р2.12

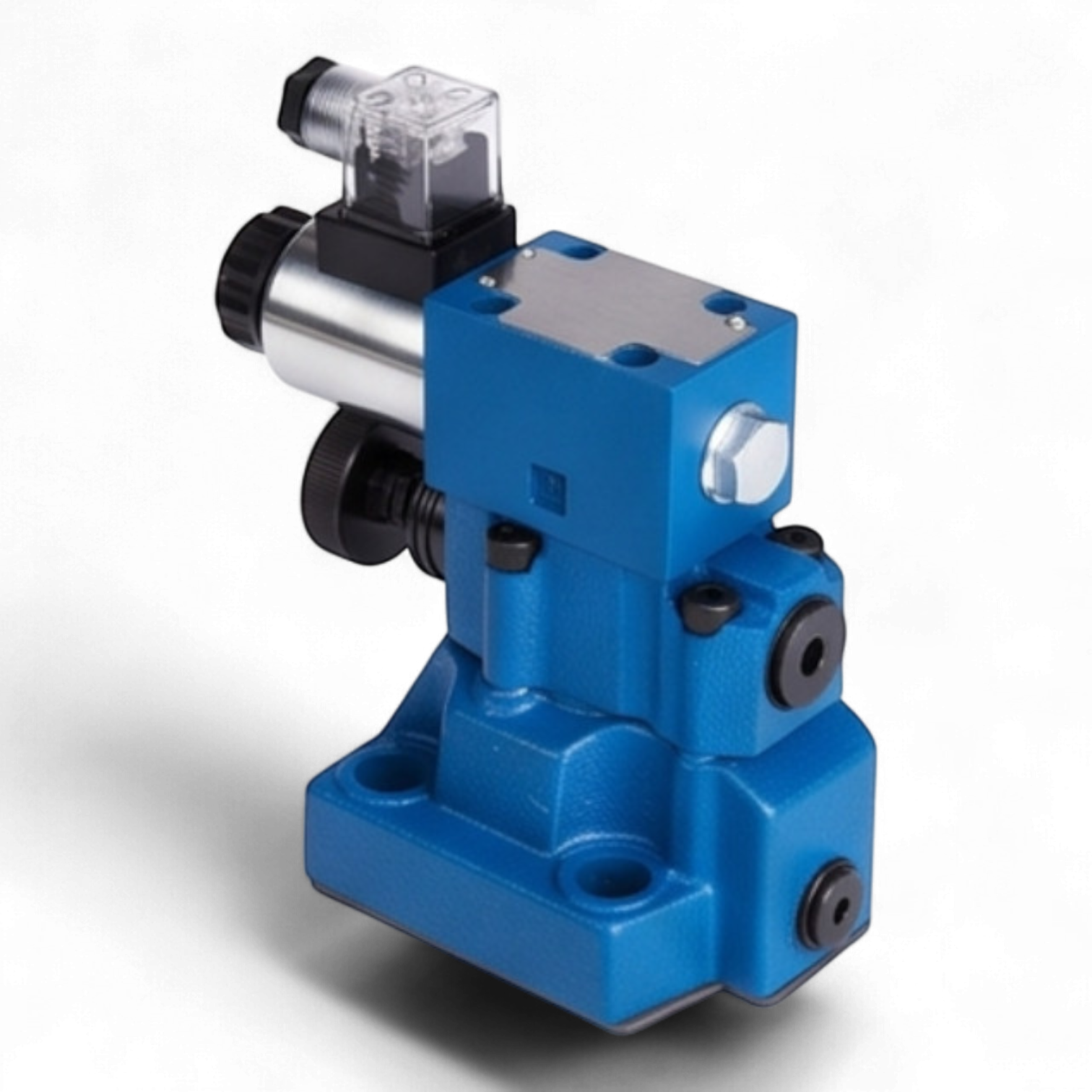

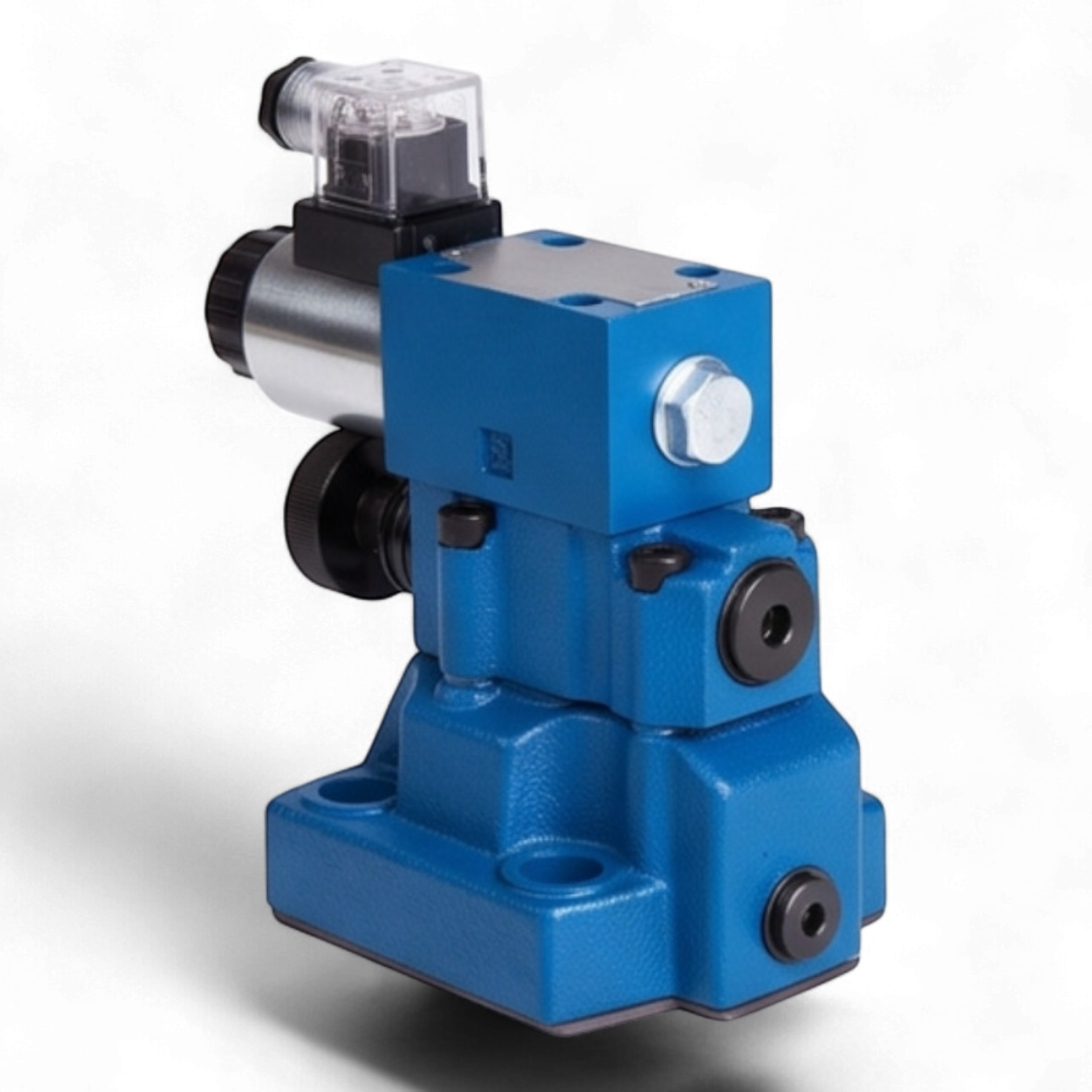

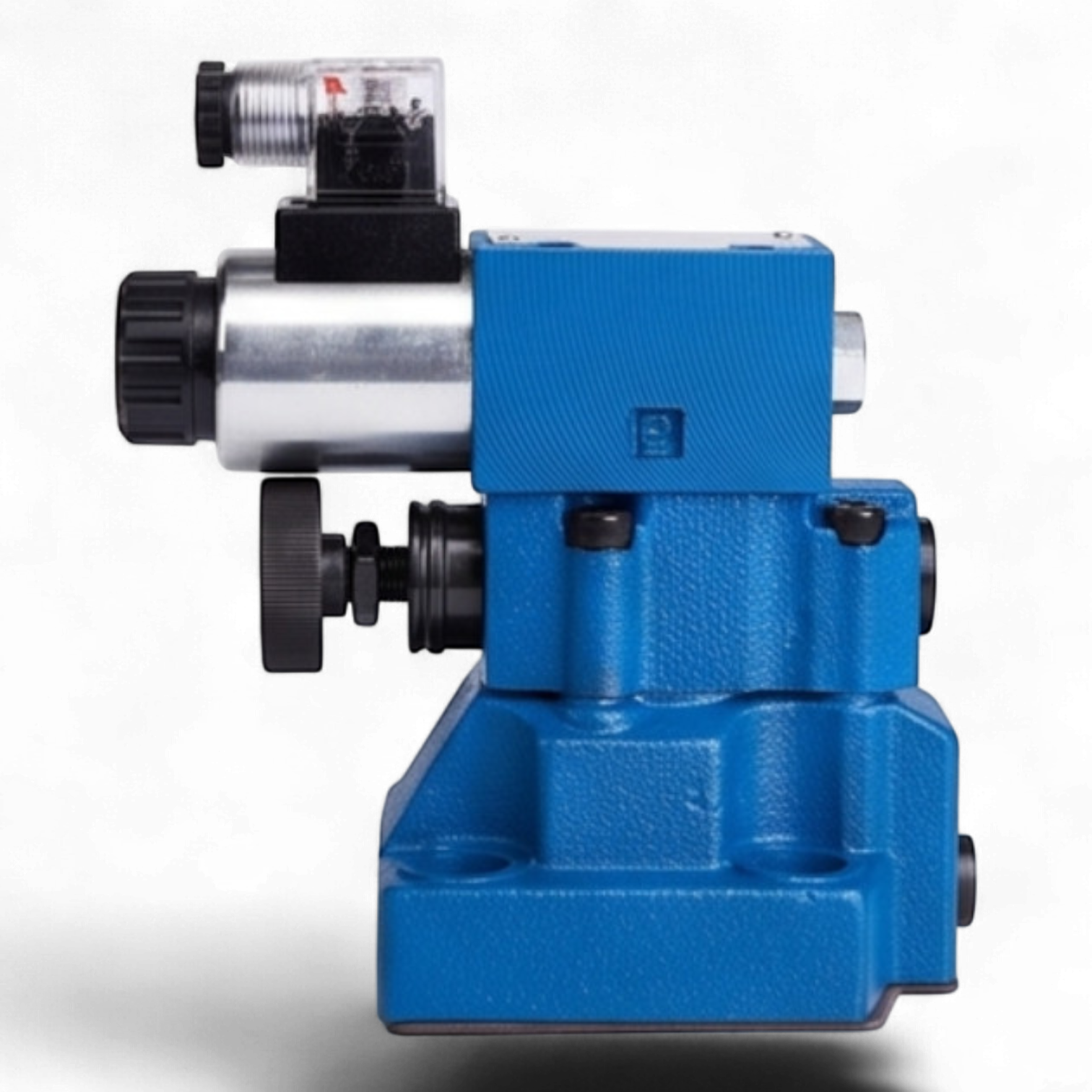

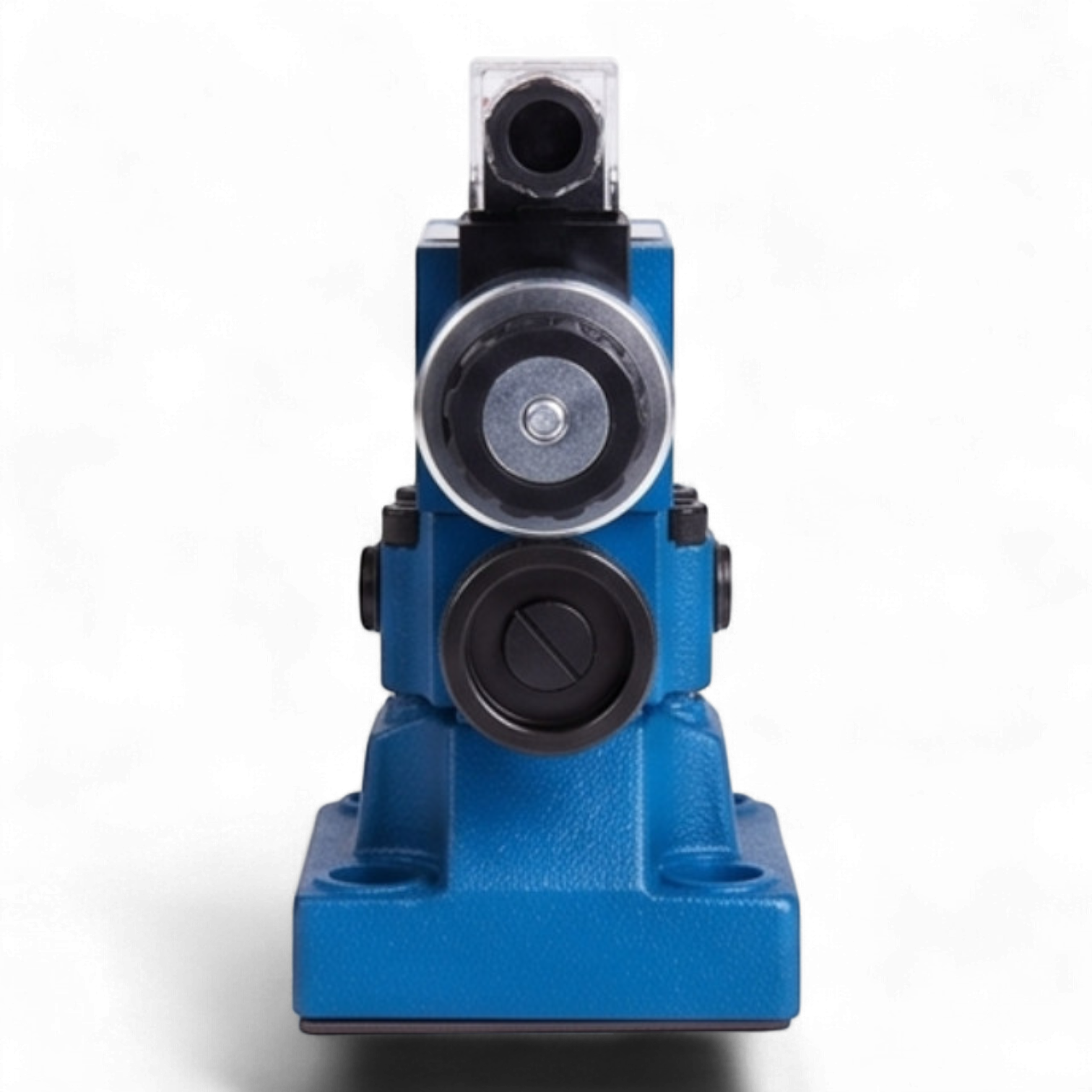

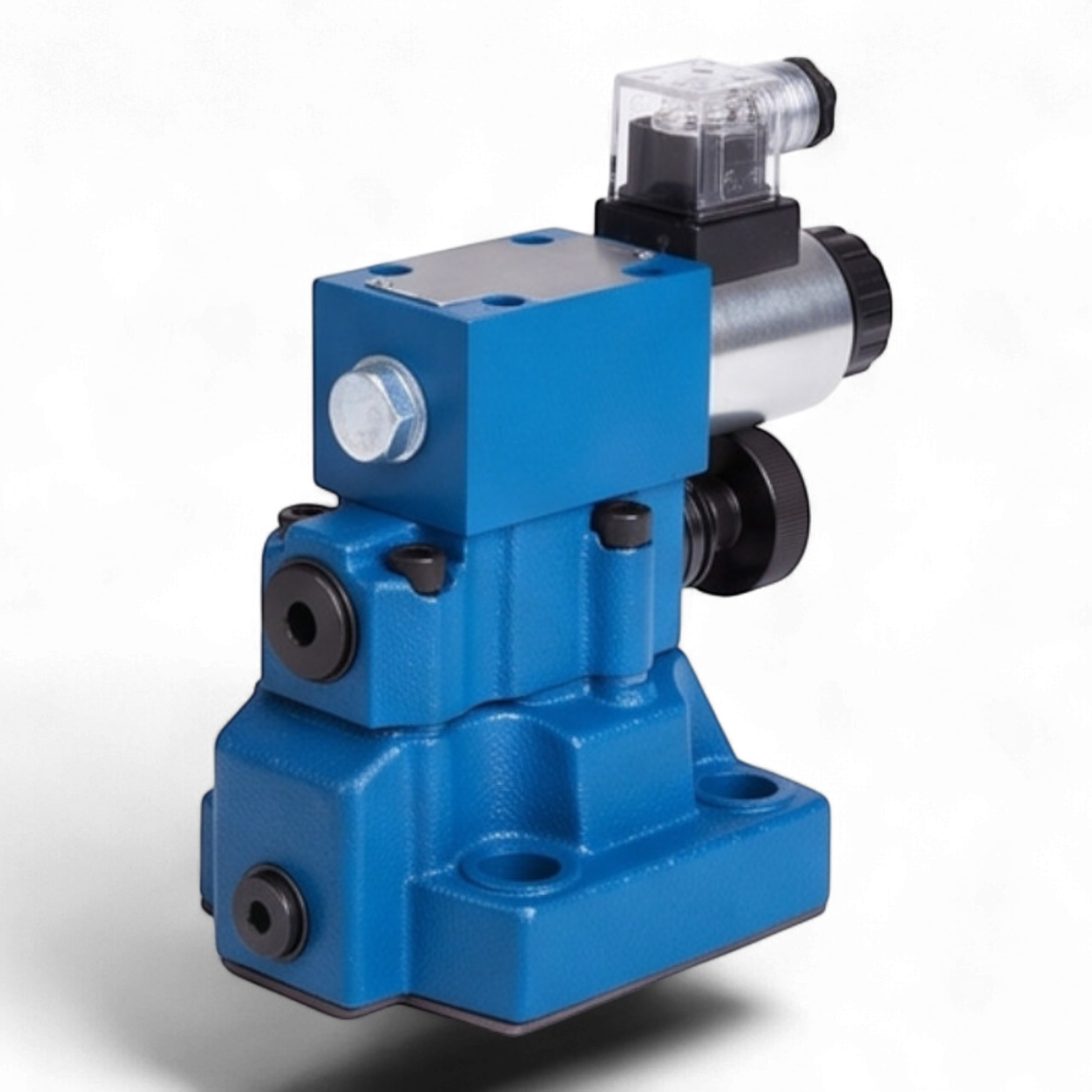

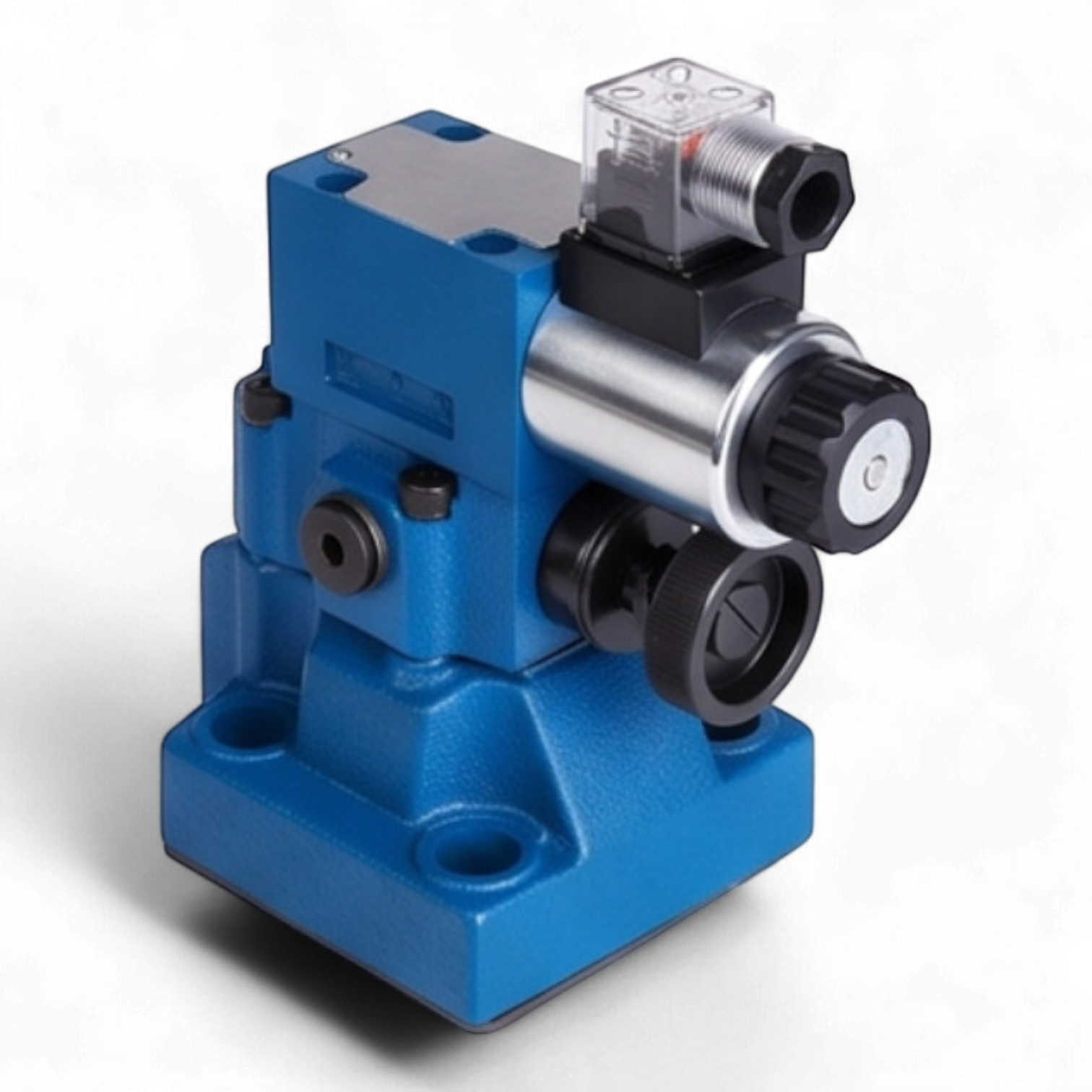

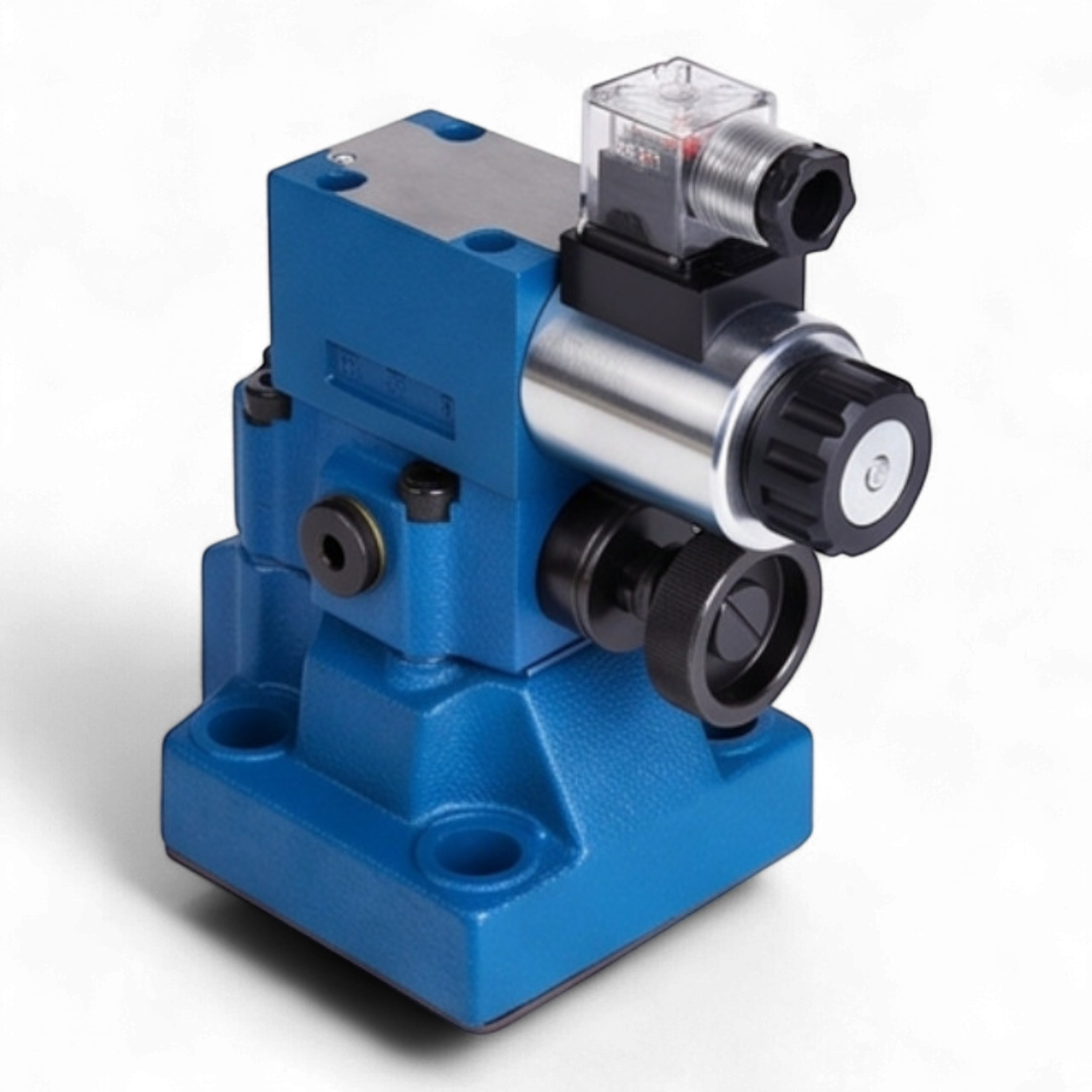

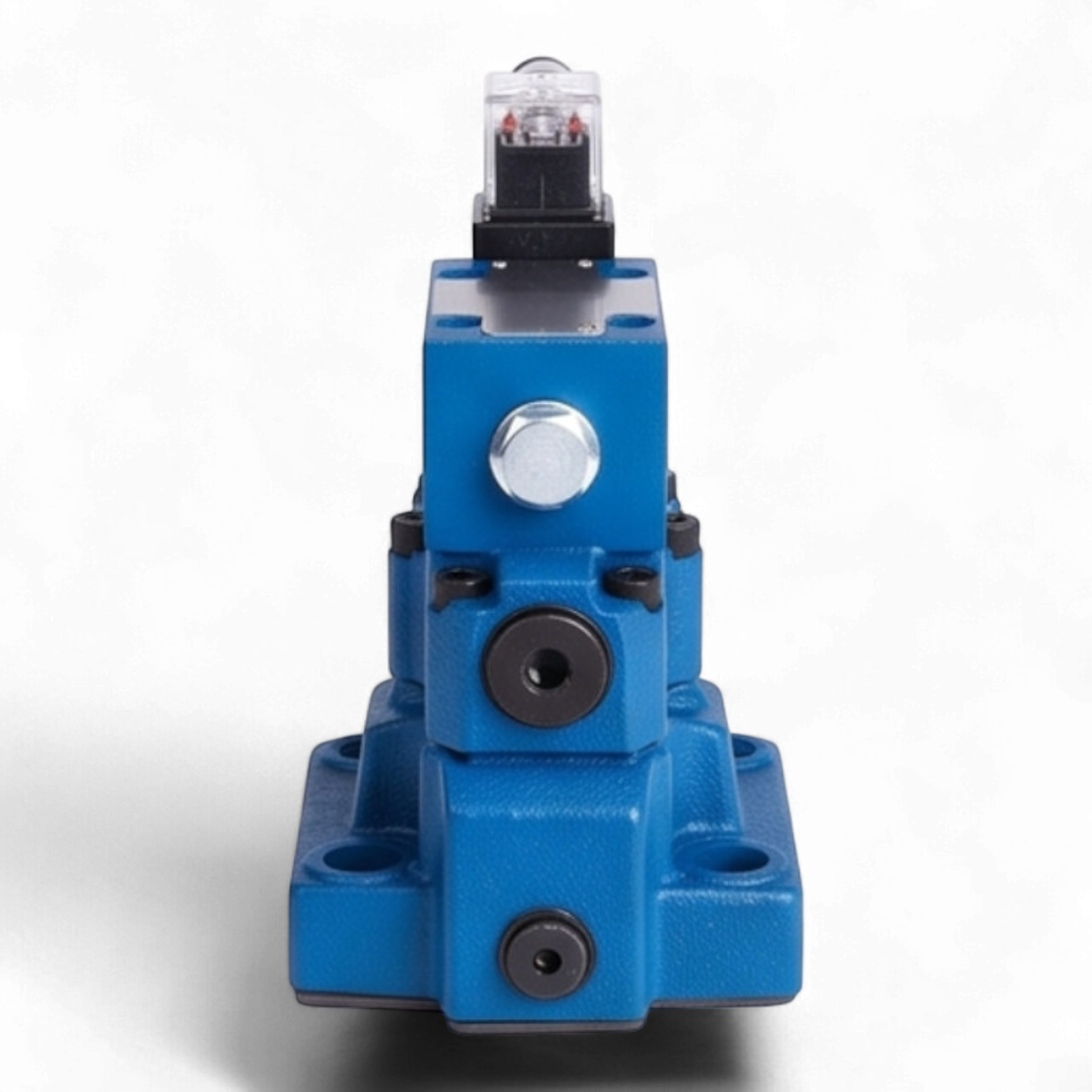

Гидроклапан предохранительный МКПВ-20/3С3Р2.12 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров давления, а также для дистанционной разгрузки системы. Данное устройство относится к классу клапанов непрямого действия и обеспечивает высокую стабильность характеристик при изменении расхода рабочей жидкости.
Конструктивное исполнение аппарата включает в себя основной каскад и вспомогательный клапан управления (пилот). Стыковой способ монтажа позволяет интегрировать клапан непосредственно на монтажную плиту или гидроблок, что минимизирует количество трубопроводных соединений и повышает общую надежность гидросистемы. Модификация предусматривает электромагнитное управление разгрузкой, что позволяет автоматизировать рабочие циклы промышленного оборудования.
Эксплуатационные параметры устройства регламентированы для работы в условиях умеренного и холодного климата (УХЛ4). В качестве рабочей среды применяются минеральные масла, прошедшие фильтрацию не ниже 10-го класса чистоты по ГОСТ 17216-71, с кинематической вязкостью в диапазоне от 10 до 700 сСт.
Функциональные особенности и преимущества:
- Двухкаскадная система регулирования для обеспечения высокой точности срабатывания.
- Возможность дистанционной разгрузки гидросистемы через встроенный электромагнитный привод.
- Высокая пропускная способность при сохранении компактных габаритов.
- Герметичность запорных элементов, исключающая непроизводительные утечки в закрытом состоянии.
- Устойчивость к динамическим нагрузкам и высокая частота циклов срабатывания.
