Техническое описание гидроклапана МКПВ-20/3С3Р2.110

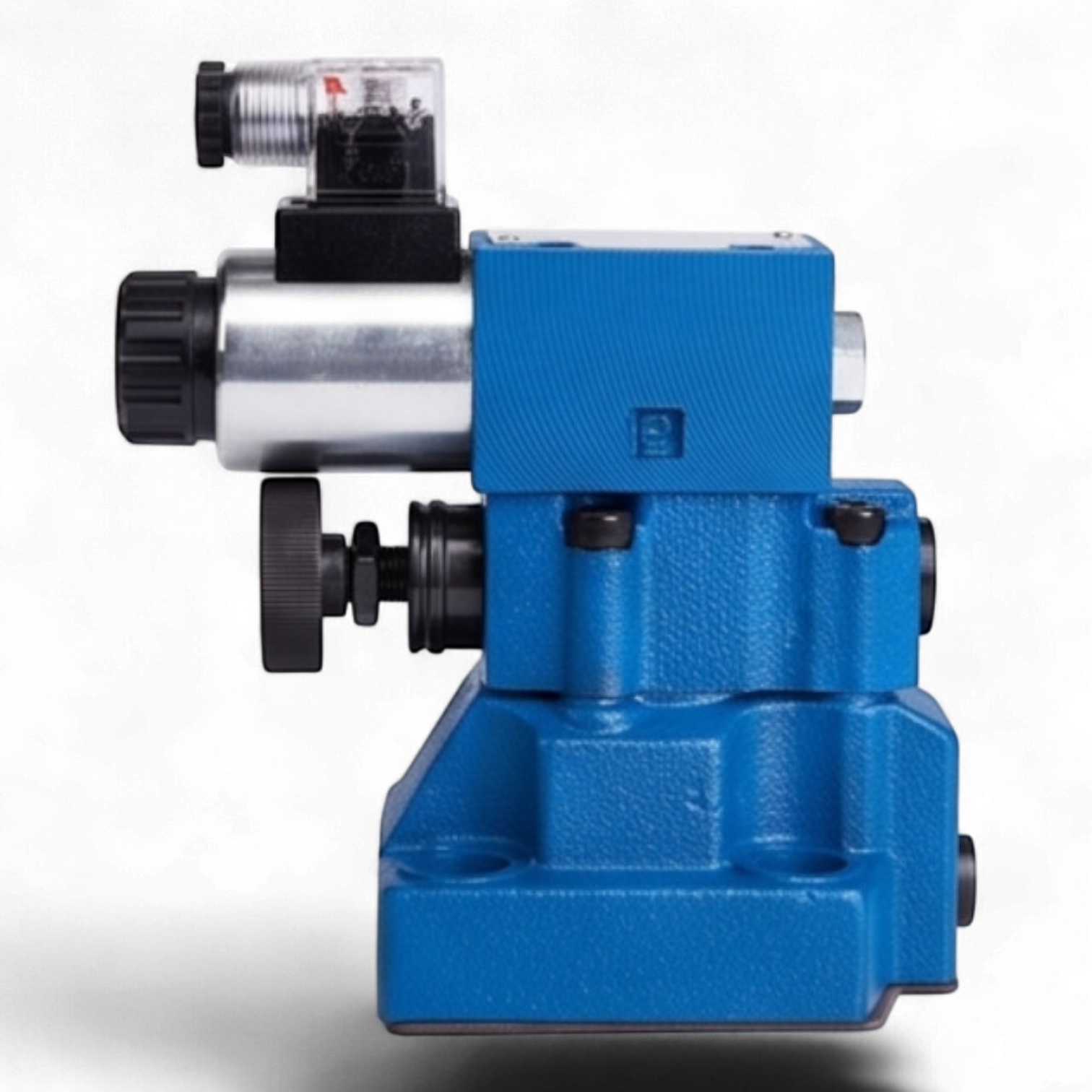

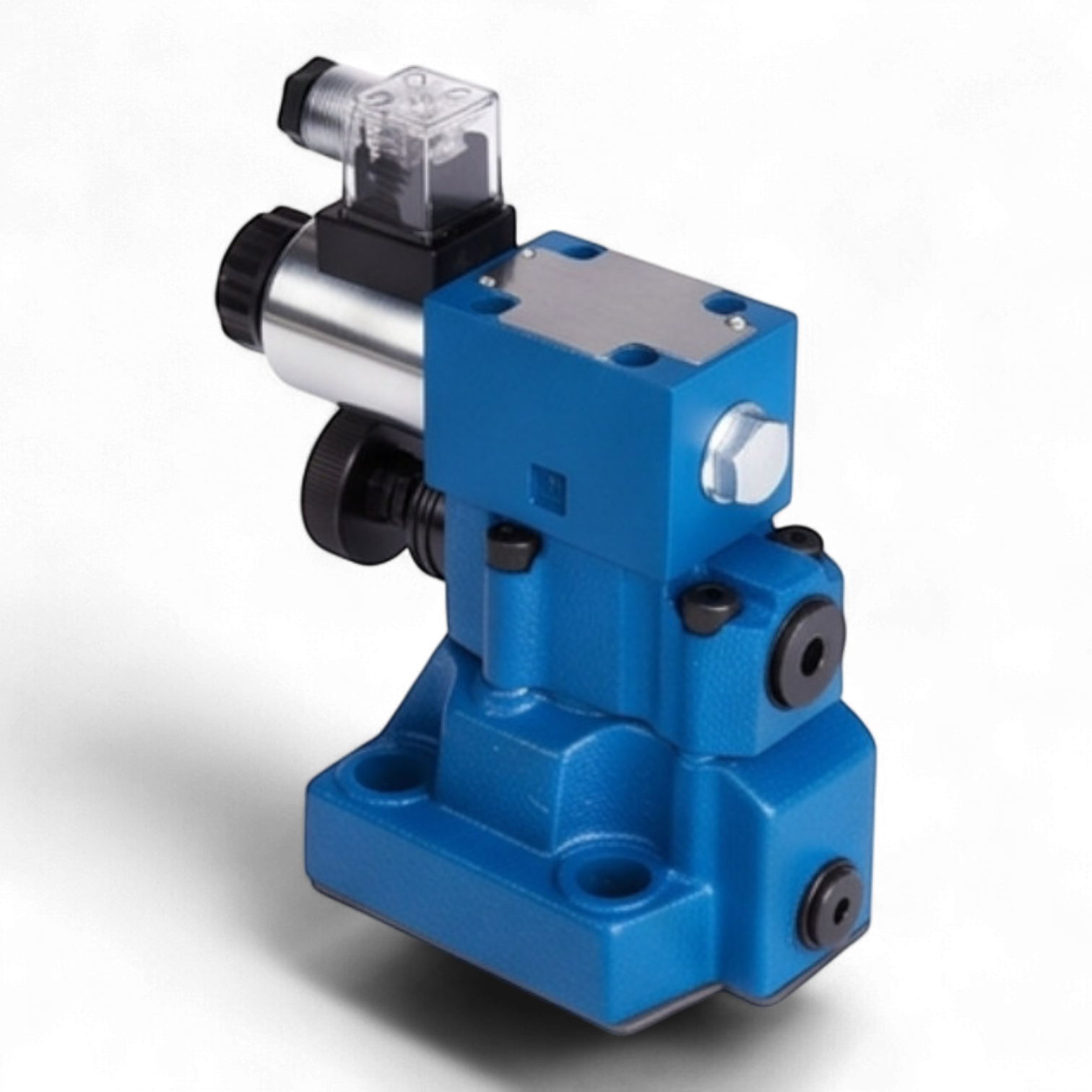

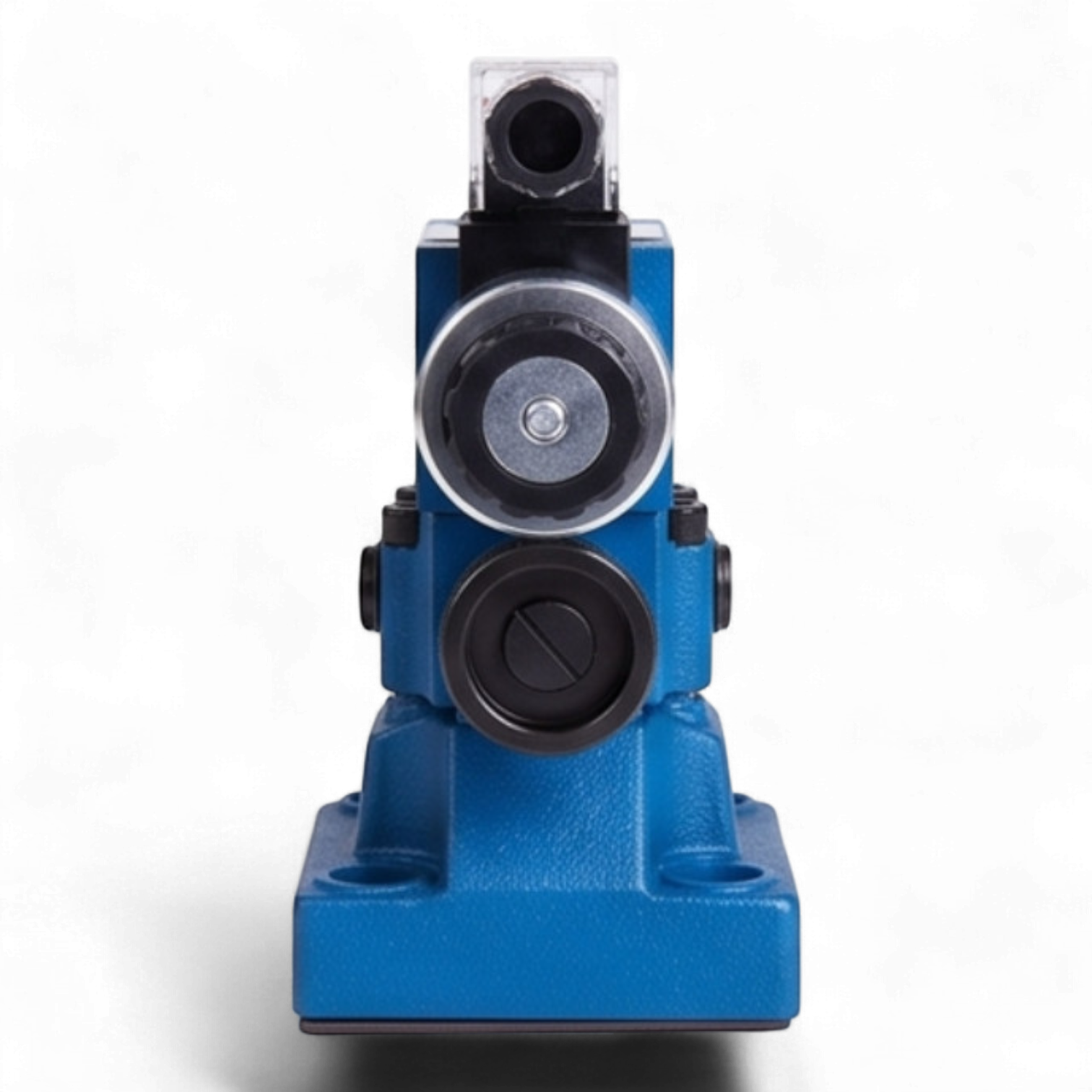

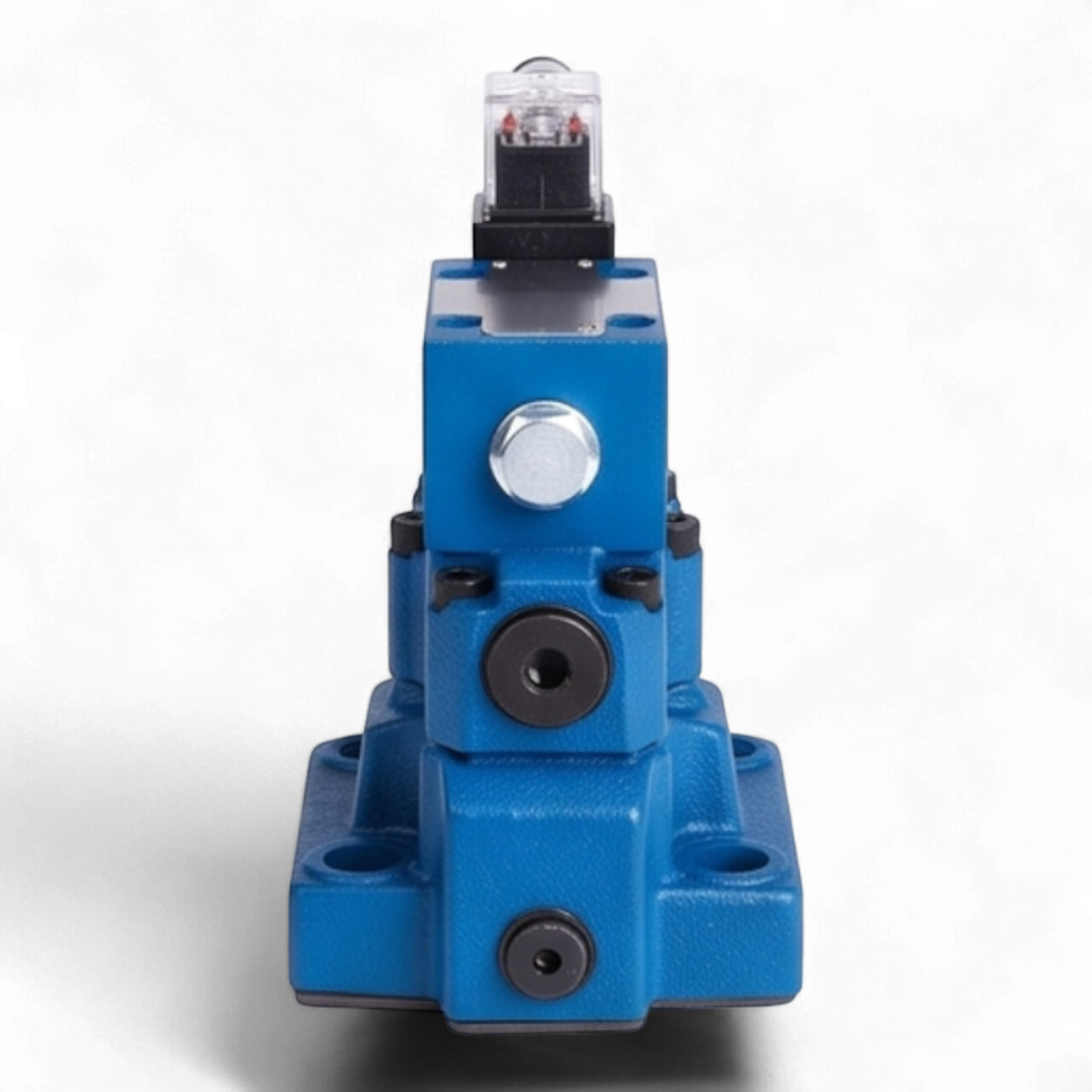

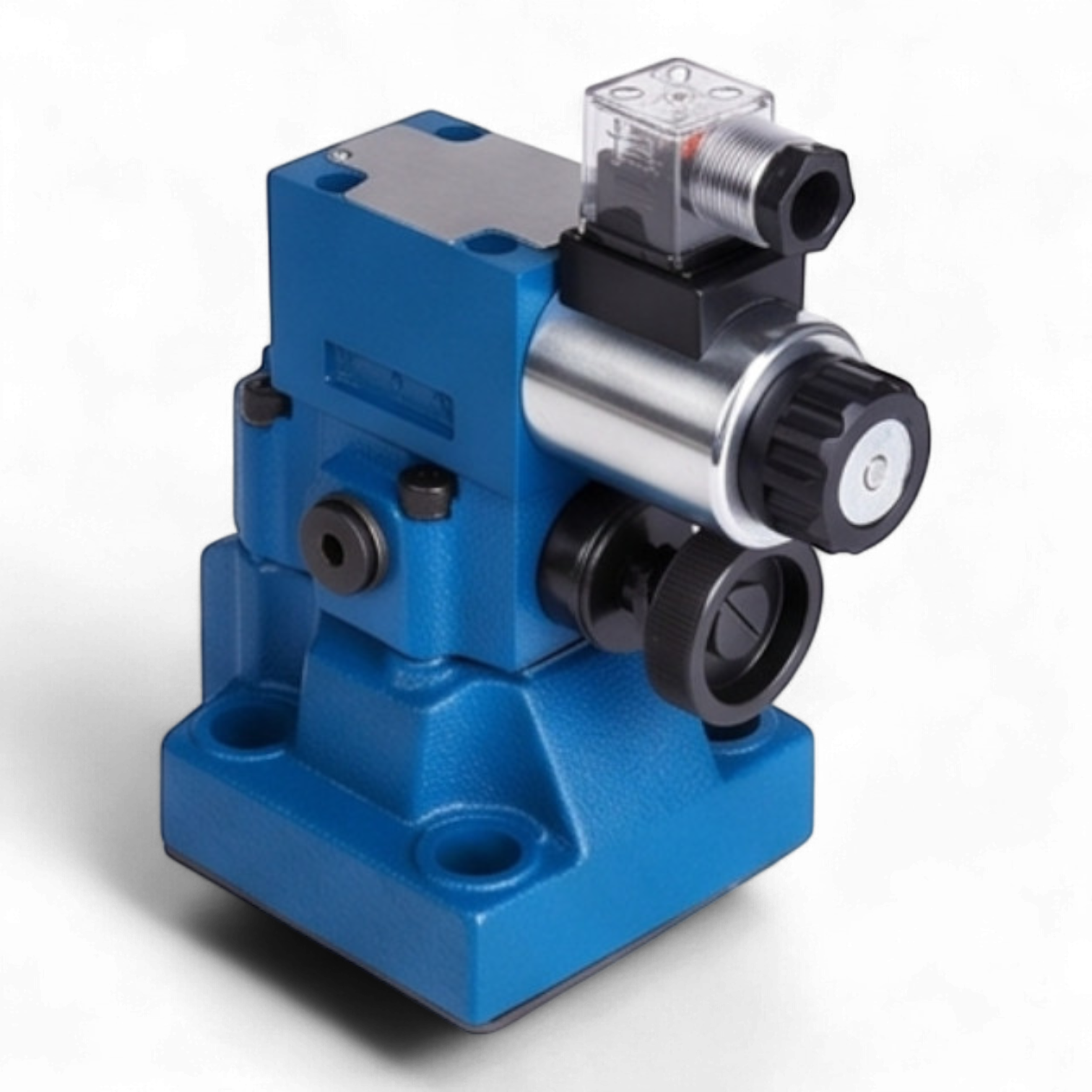

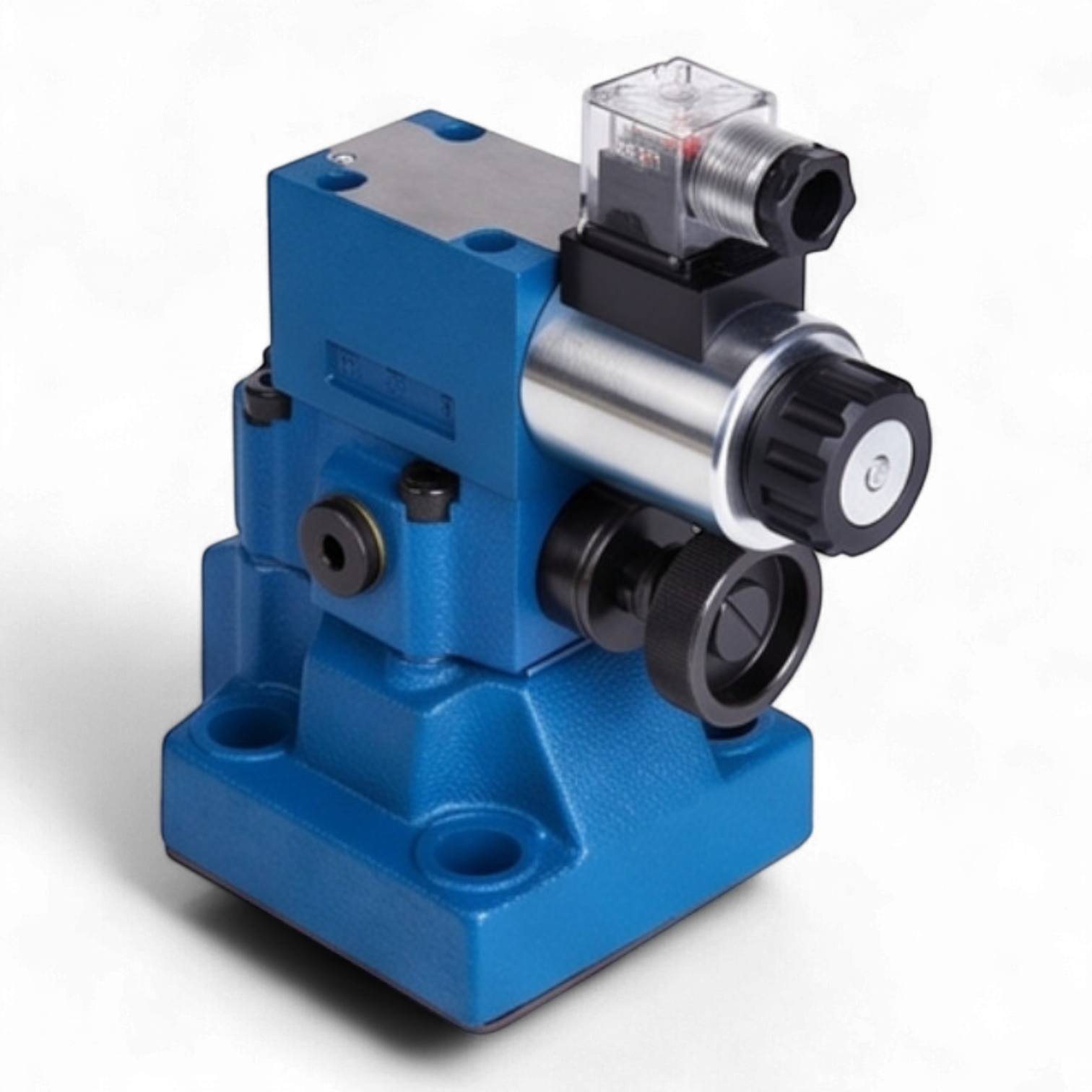

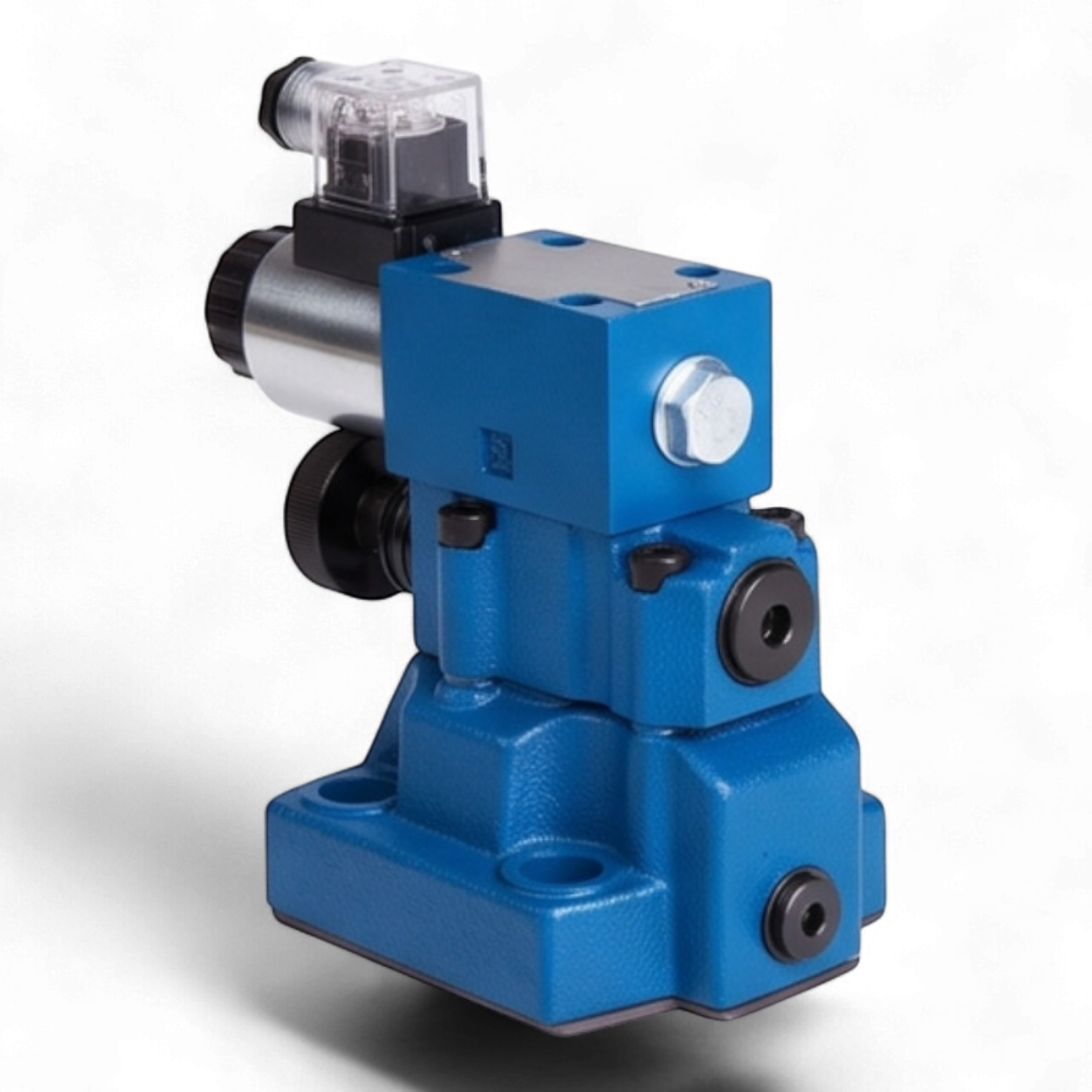

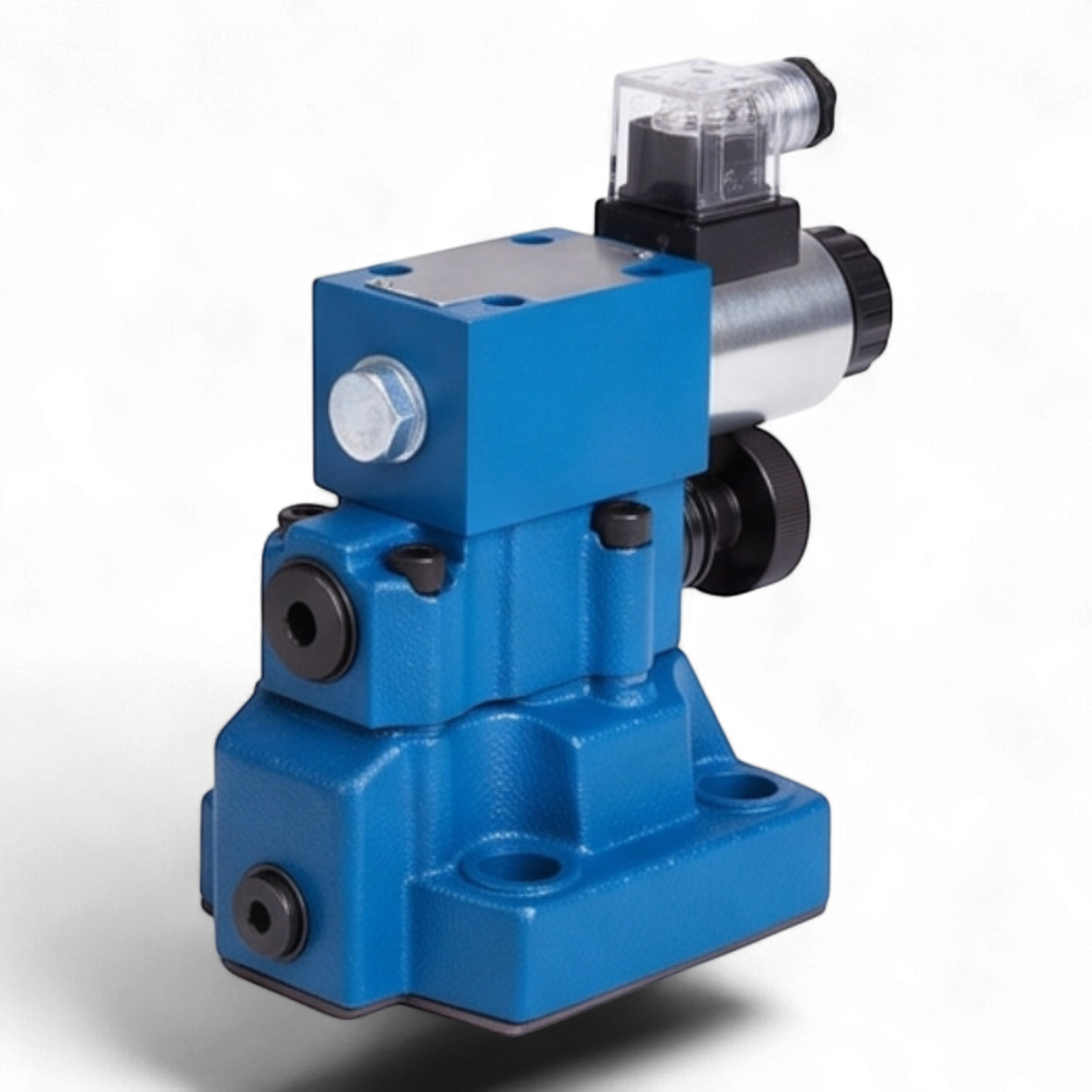

Гидроклапан предохранительный МКПВ-20/3С3Р2.110 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидросистем от превышения номинальных значений давления и разгрузки системы от давления при поступлении внешнего управляющего сигнала. Конструктивно устройство состоит из основного каскада (золотникового типа) и вспомогательного пилота управления.
Аппарат функционирует в режиме автоматического регулирования потока рабочей жидкости, обеспечивая стабильность гидравлических параметров в промышленных прессах, станках и мобильной технике. Стыковое исполнение корпуса позволяет производить монтаж на промежуточные плиты или гидроблоки, что минимизирует количество трубопроводных соединений и повышает общую герметичность системы.
Технические параметры и эксплуатационные характеристики
- Условный проход (Ду): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: ступенчатая настройка в зависимости от исполнения пружины основного каскада
- Тип управления: электромагнитное дистанционное (разгрузка) с напряжением катушки 110В AC (50 Гц)
- Пропускная способность: оптимизирована для минимизации гидравлических потерь при номинальном расходе
- Тип монтажа: стыковой, согласно стандартам присоединительных поверхностей для серии МКПВ
- Рабочая среда: очищенные минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт)
- Класс чистоты рабочей жидкости: не ниже 12-го по ГОСТ 17216-71 (номинальная тонкость фильтрации 25 мкм)
- Температурный режим: эксплуатация при температуре окружающей среды и рабочей жидкости в диапазоне от -40°C до +70°C (кратковременно до +120°C для жидкости)
- Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
- Масса изделия: 25 кг
Функциональные особенности
Конструкция МКПВ-20/3С3Р2.110 включает в себя встроенный электромагнитный пилот, который позволяет реализовывать функцию разгрузки насоса в бак без изменения настройки давления предохранительного клапана. Наличие демпфирующих элементов в конструкции золотника обеспечивает плавность срабатывания и отсутствие гидроударов при резких перепадах давления. Корпус выполнен из высокопрочного чугуна или стали с антикоррозийным покрытием, что гарантирует длительный ресурс работы в условиях высокоцикличных нагрузок.
