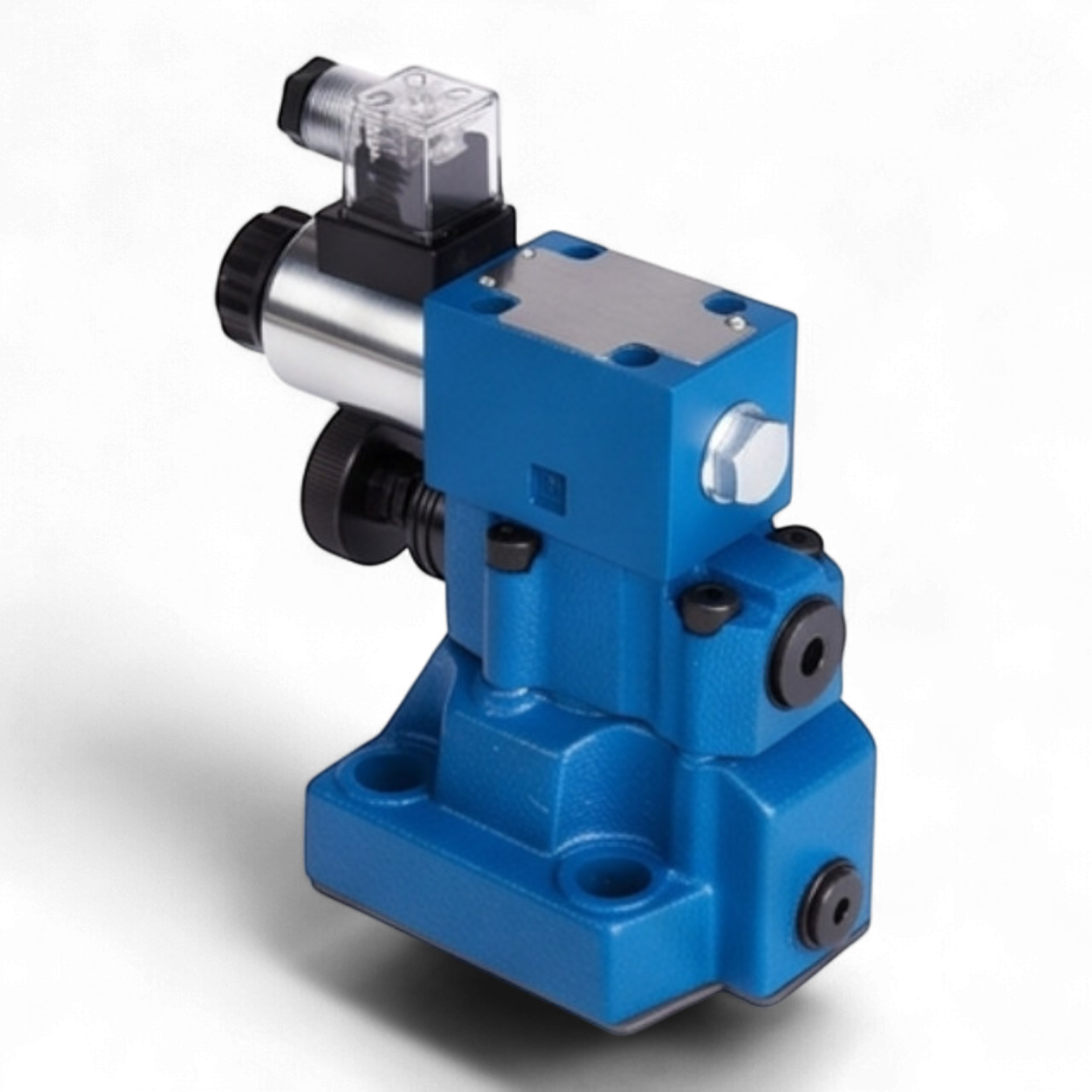

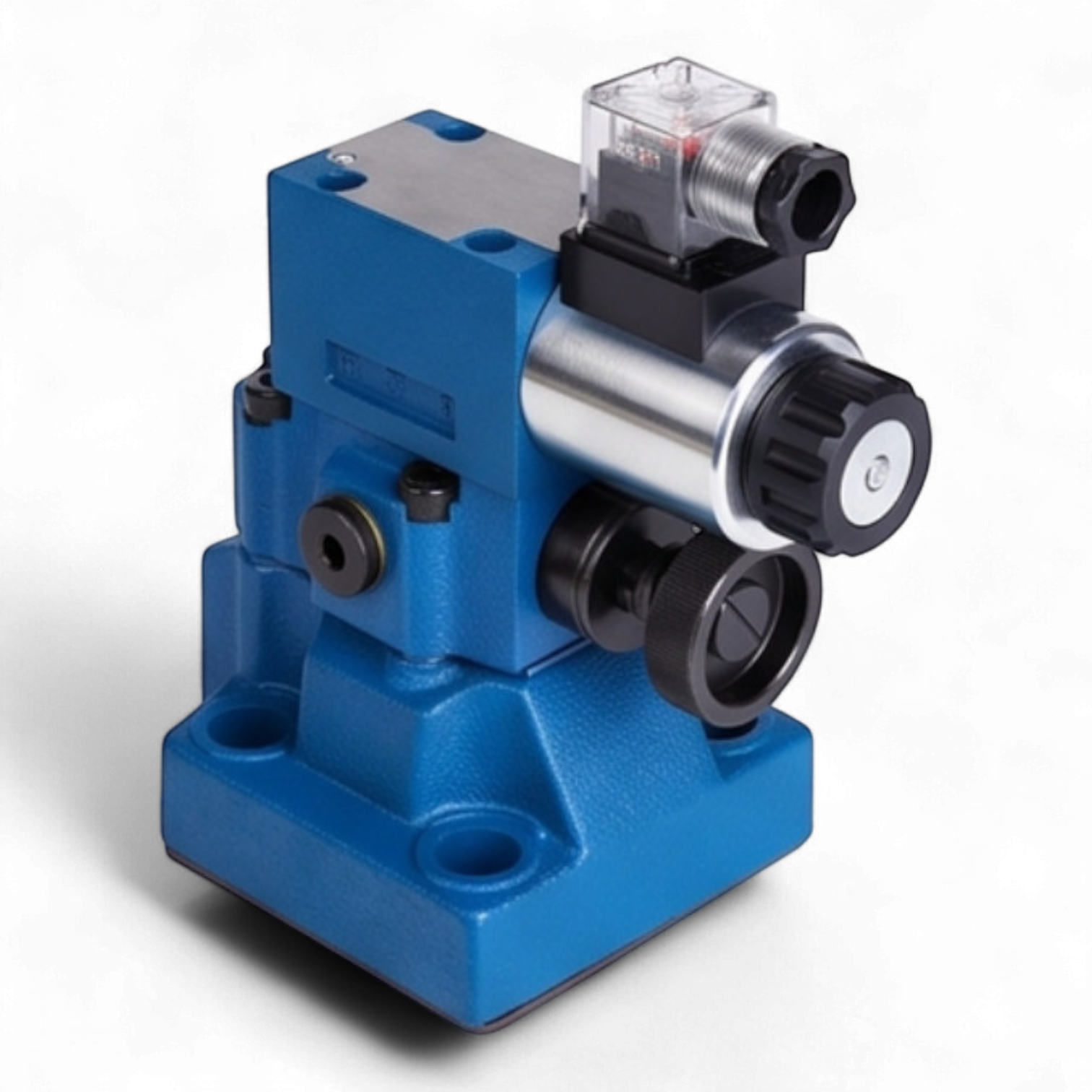

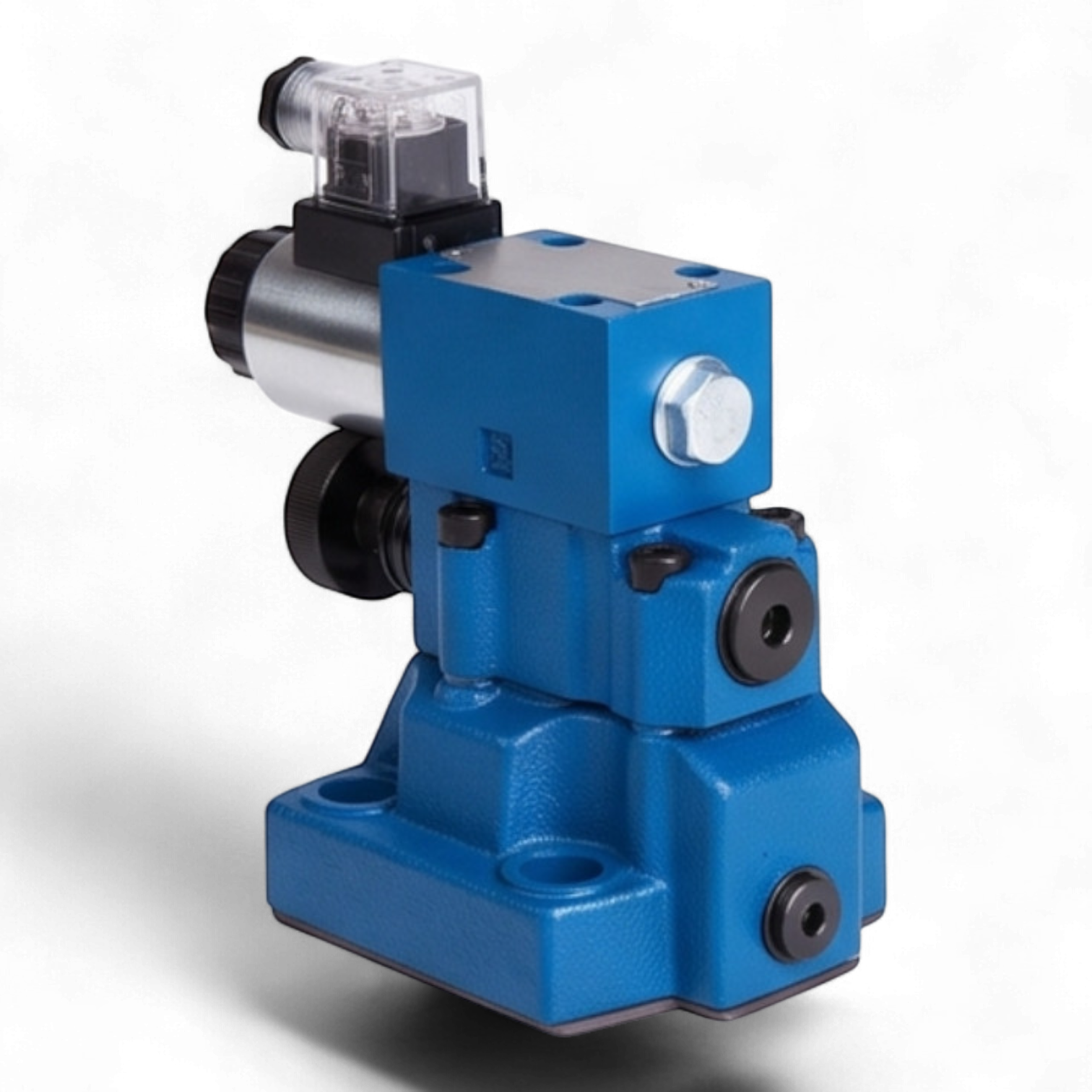

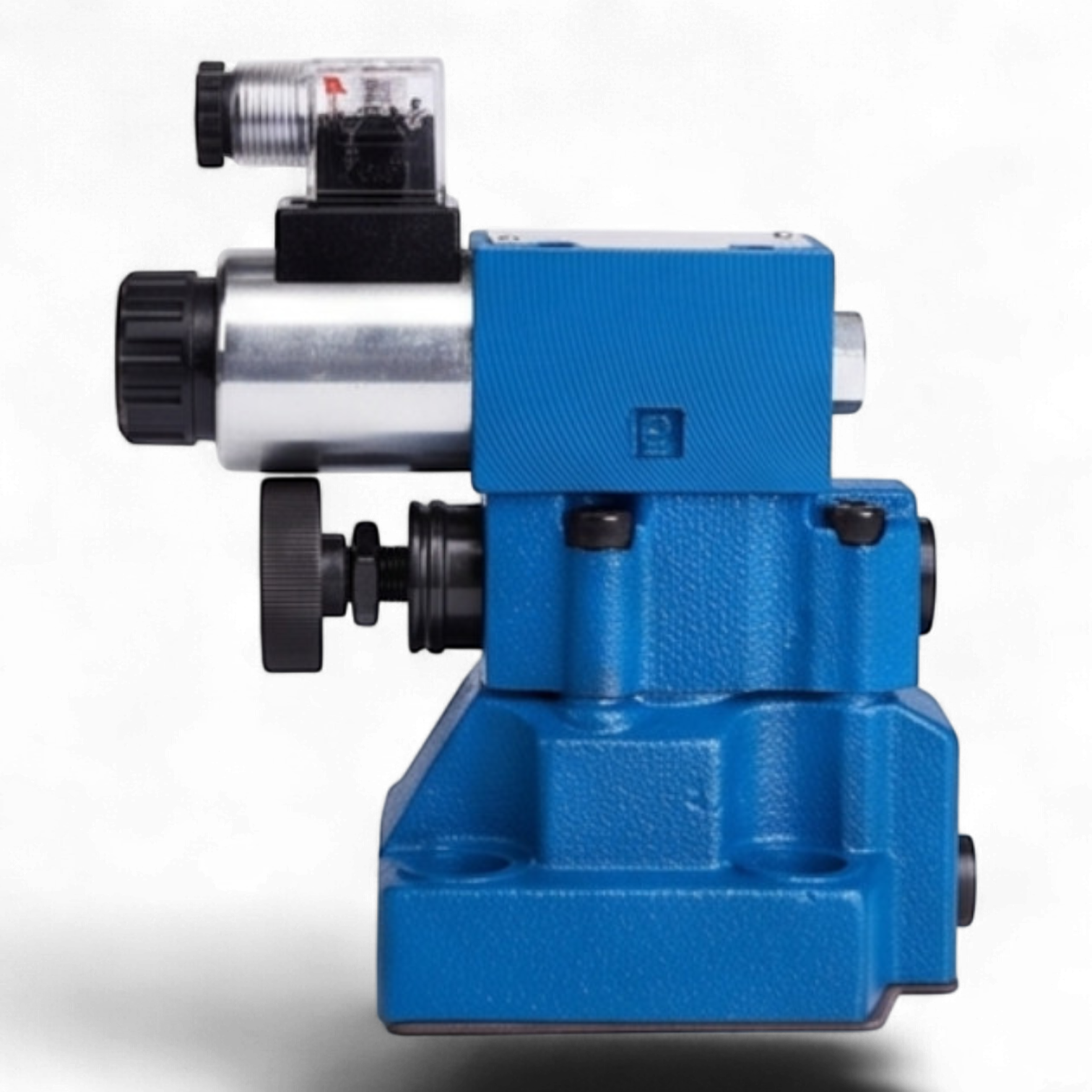

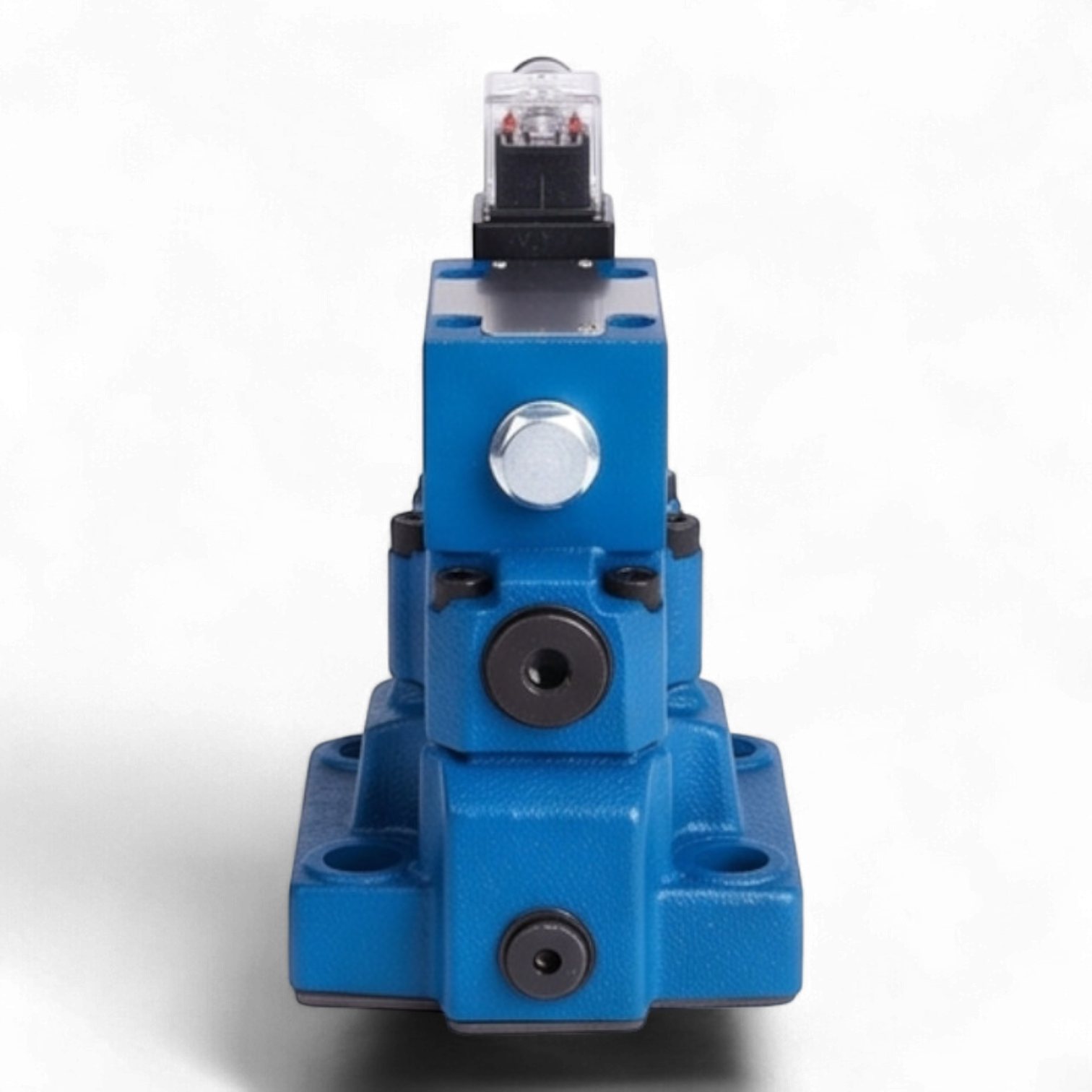

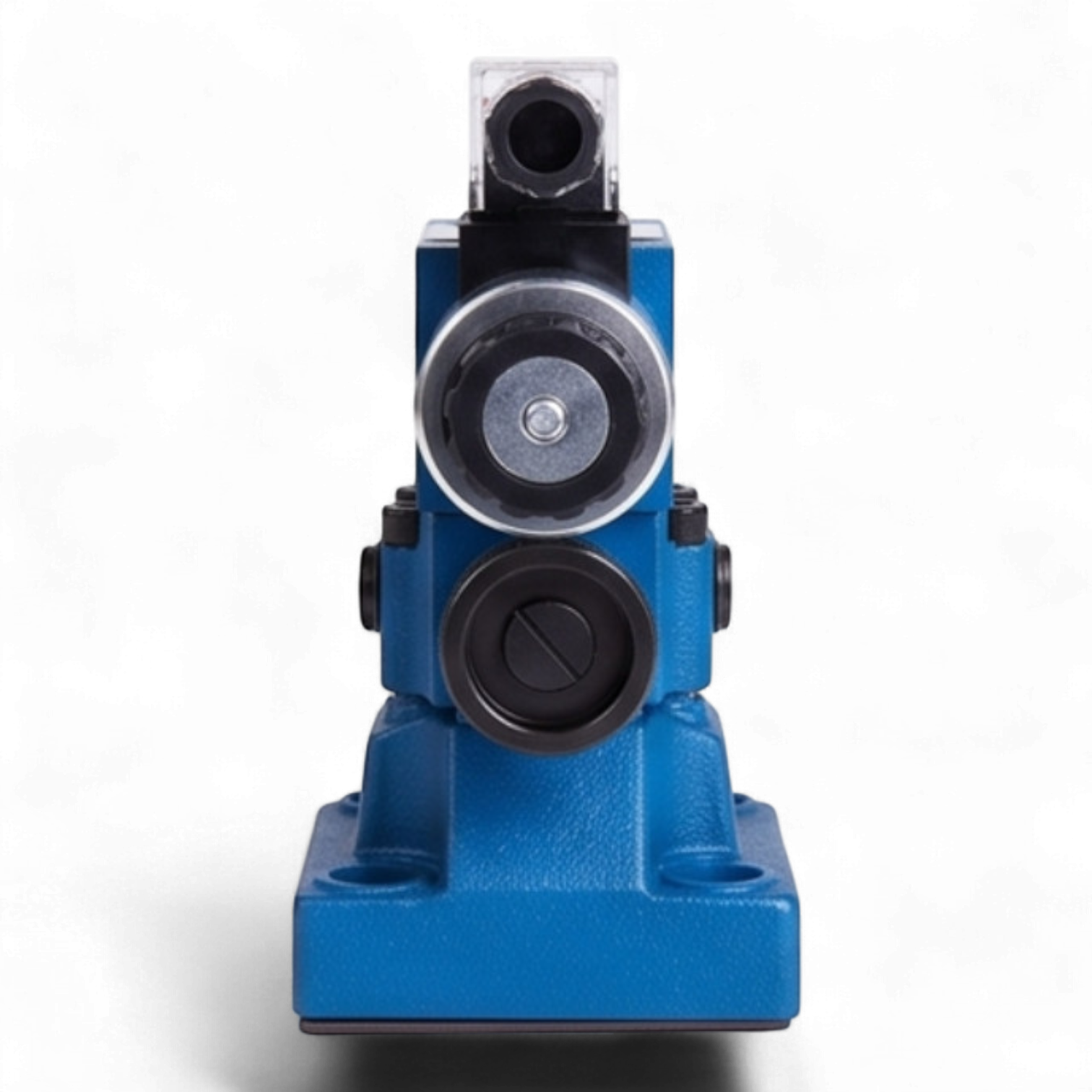

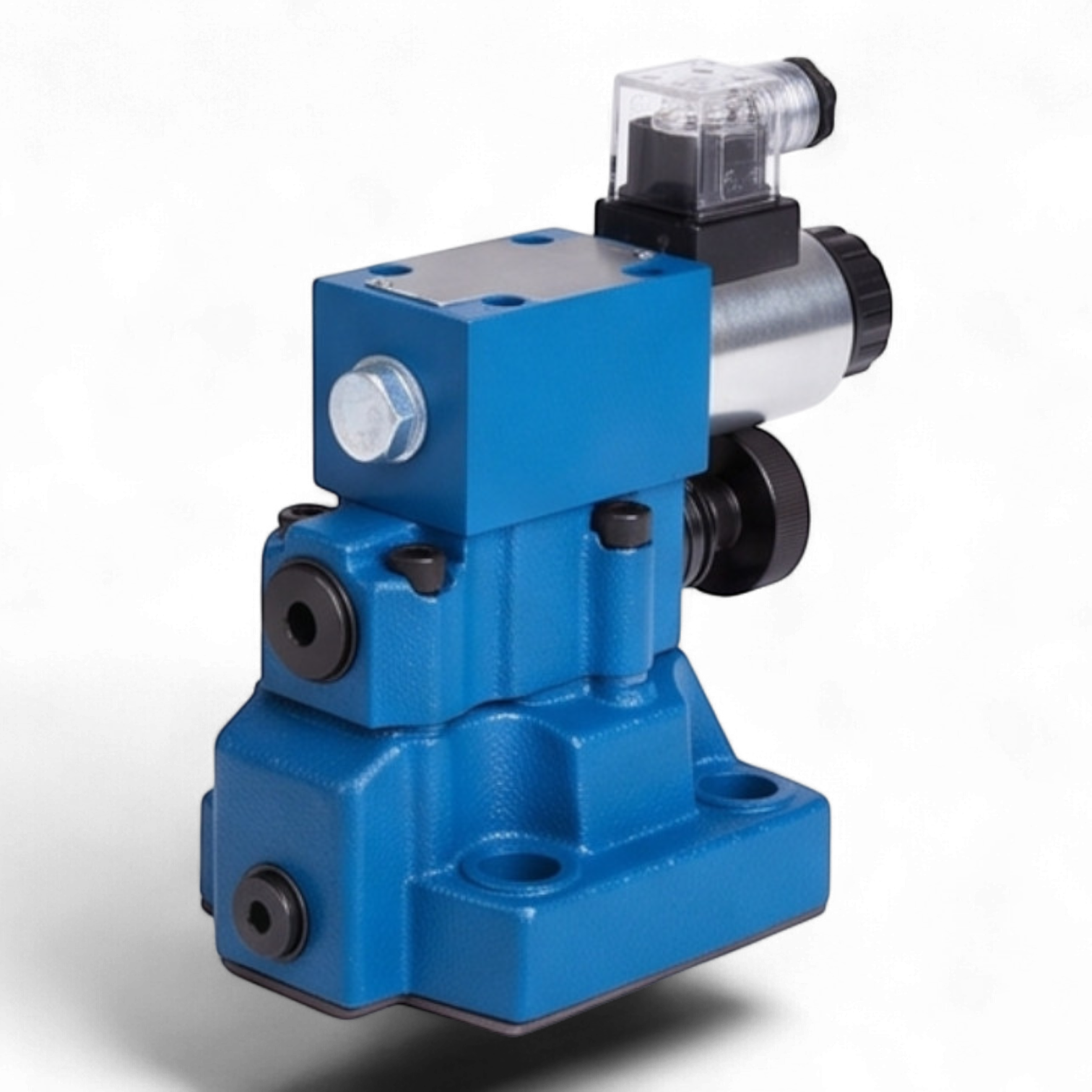

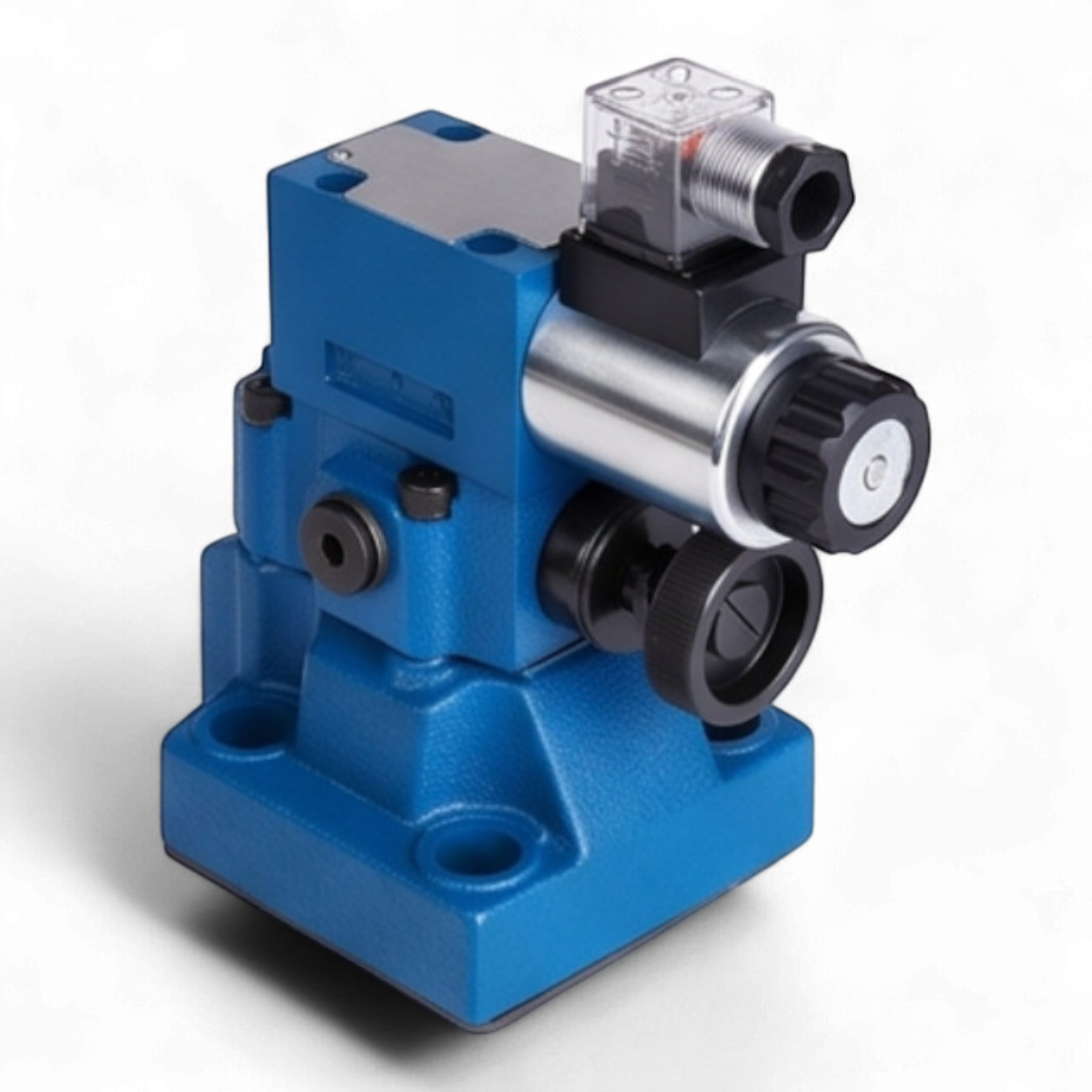

Техническое описание гидроклапана МКПВ-20/3С3Р1.220
Гидроклапан предохранительный МКПВ-20/3С3Р1.220 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных параметров давления, а также для дистанционной разгрузки системы через электромагнитное управление. Конструктивное исполнение аппарата обеспечивает высокую пропускную способность при минимальных гидравлических потерях.
Прибор функционирует на базе золотникового или конусного запорно-регулирующего элемента. В нормальном режиме клапан ограничивает давление в системе согласно настройке пружины каскада управления. При подаче управляющего сигнала на электромагнит (220В) происходит переключение режимов работы (разгрузка или дистанционное управление). Стыковой тип монтажа позволяет интегрировать устройство непосредственно на монтажные плиты или блоки управления, что минимизирует количество трубопроводных соединений и повышает герметичность системы.
Технические параметры и эксплуатационные показатели:
- Условный проход (Dy): 20 мм
- Номинальное давление на входе: 25 МПа (250 бар)
- Диапазон регулирования давления: 0.5–25 МПа
- Номинальный расход рабочей жидкости: до 160 л/мин
- Тип управления: электромагнитное (дистанционная разгрузка)
- Параметры электропитания: 220 В переменного тока (AC), 50 Гц
- Тип монтажа: стыковой (присоединительная плоскость по ГОСТ 26890)
- Рабочая среда: минеральные масла очищенные, вязкостью от 10 до 400 мм²/с (сСт)
- Тонкость фильтрации: не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216)
- Температурный диапазон среды: от -20°C до +70°C
- Климатическое исполнение: УХЛ4 согласно ГОСТ 15150-69
- Масса изделия: 11.5 кг
Конструктивные особенности и преимущества:
- Двухкаскадная схема работы (основной клапан и клапан управления) обеспечивает высокую стабильность давления при изменении расхода.
- Наличие встроенного электромагнитного пилота для реализации функции разгрузки насоса в холостом режиме.
- Высокая циклическая долговечность за счет применения упрочненных материалов в парах трения.
- Возможность пломбировки регулировочного устройства для предотвращения несанкционированного изменения настроек давления.
