Техническое описание гидроклапана МКПВ-20/3С3Р1.110

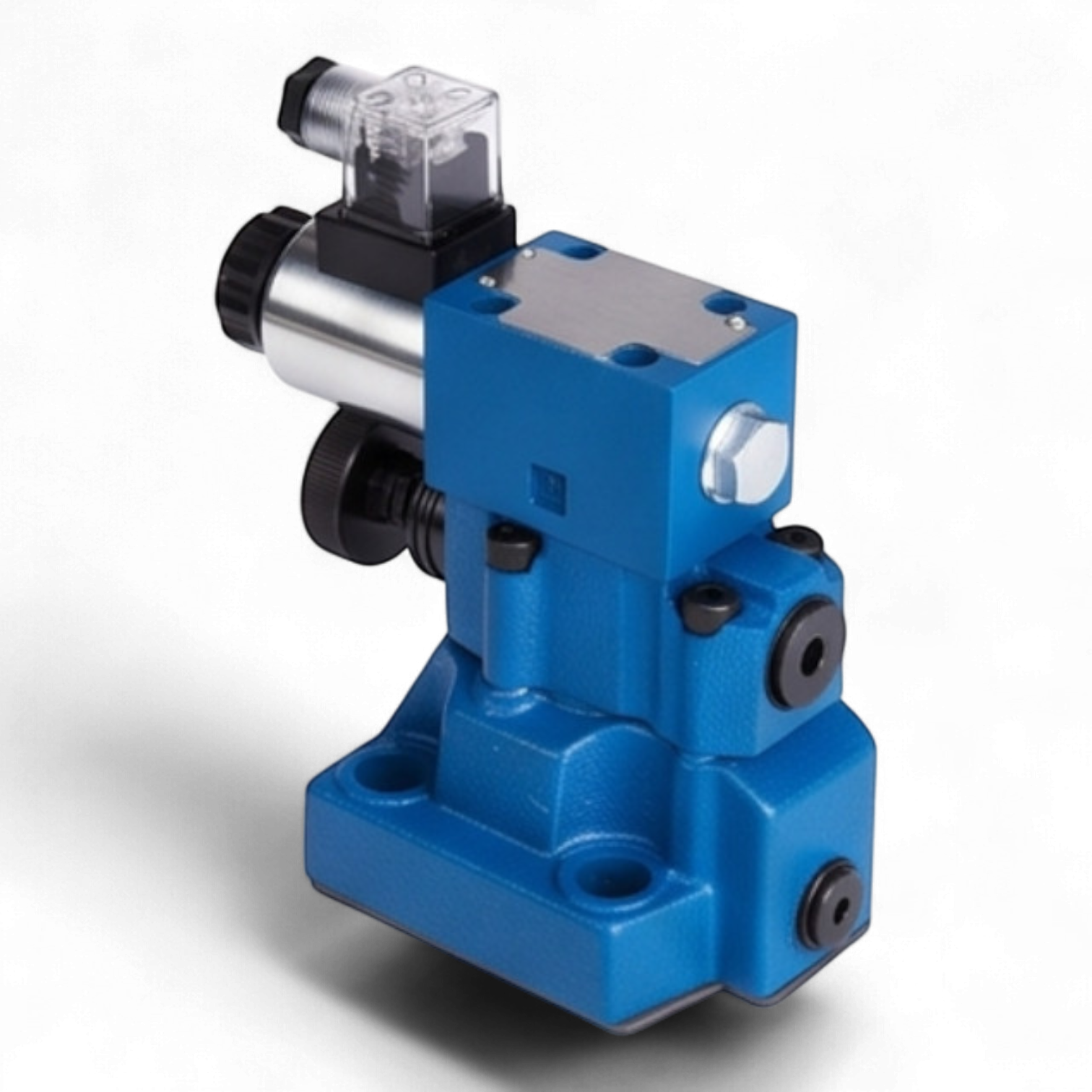

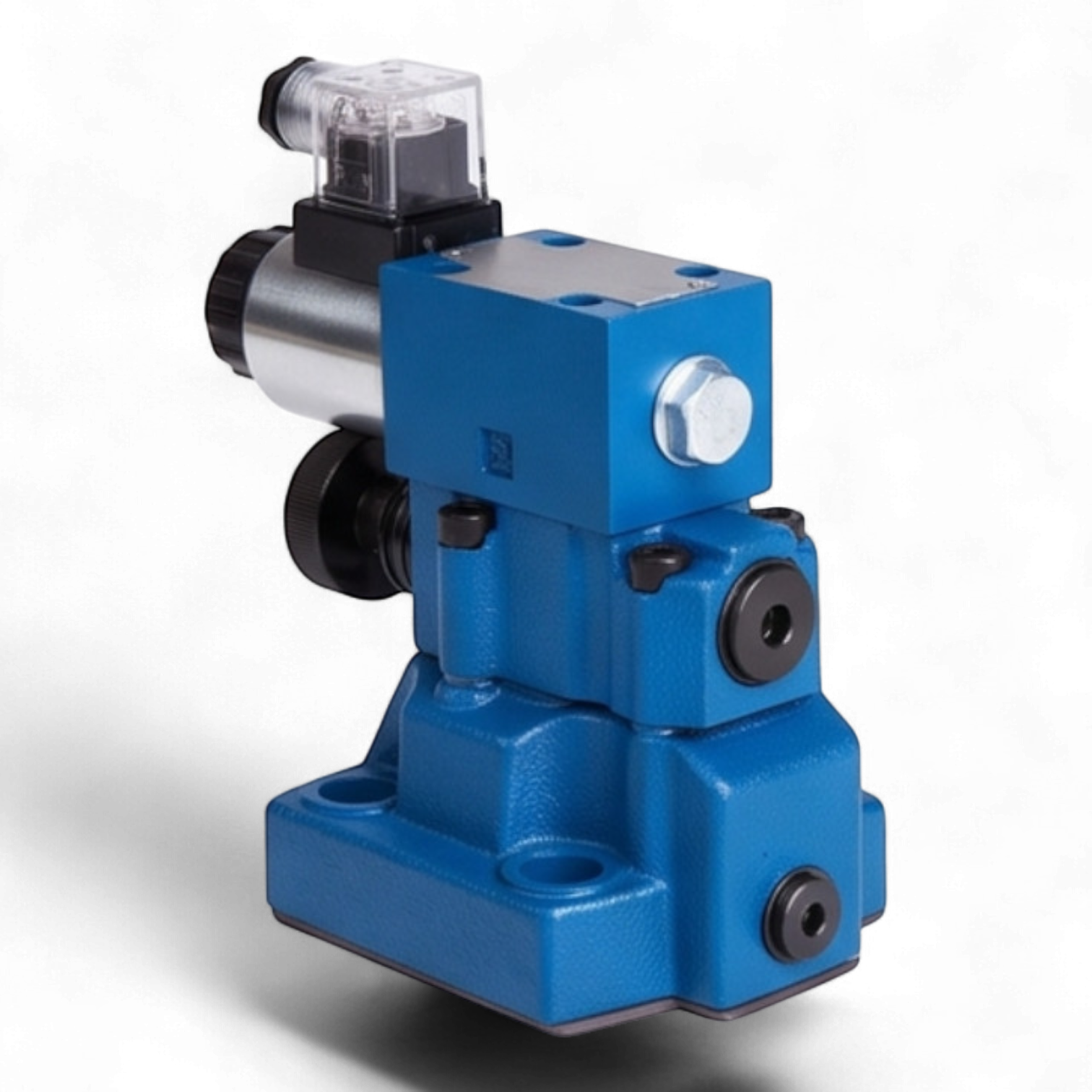

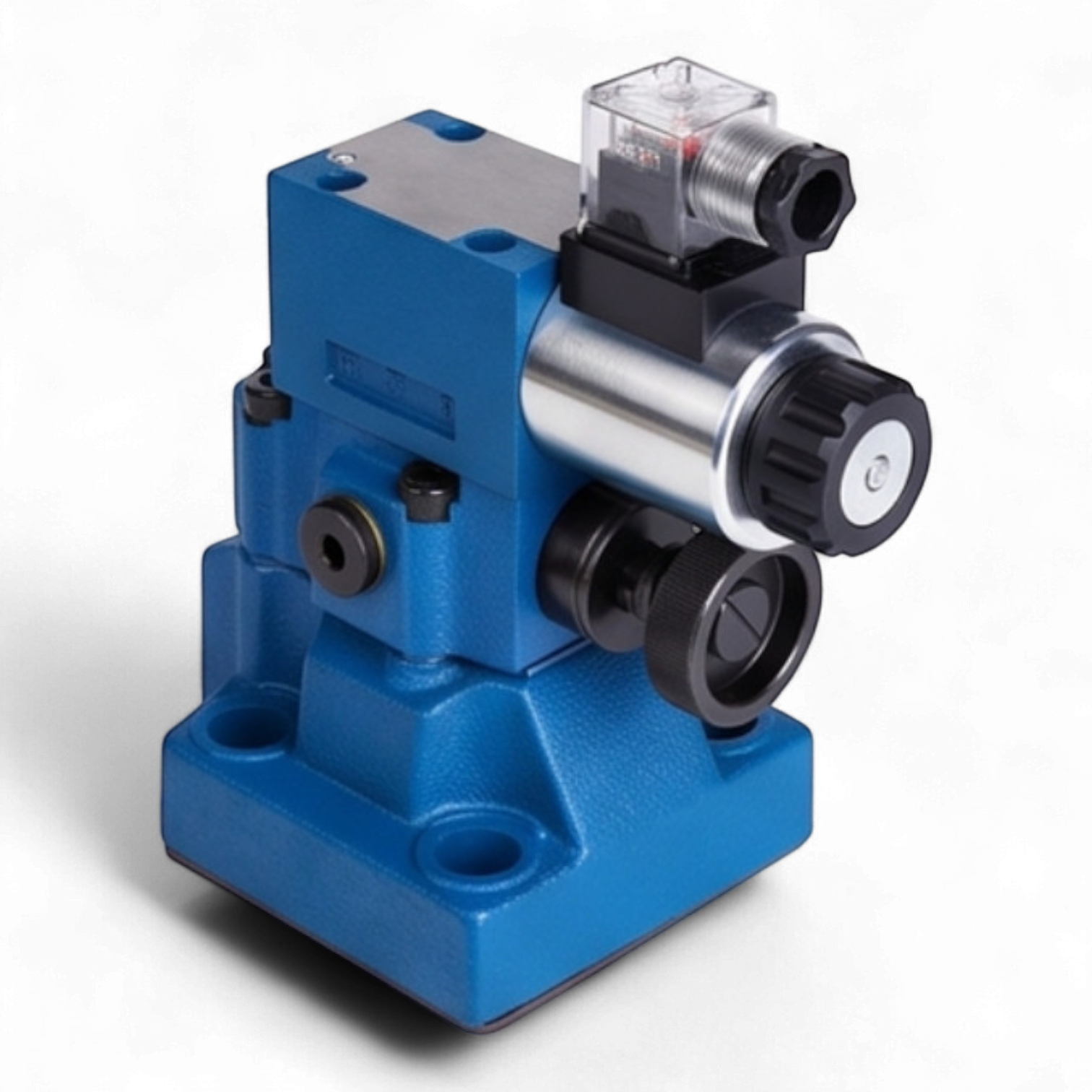

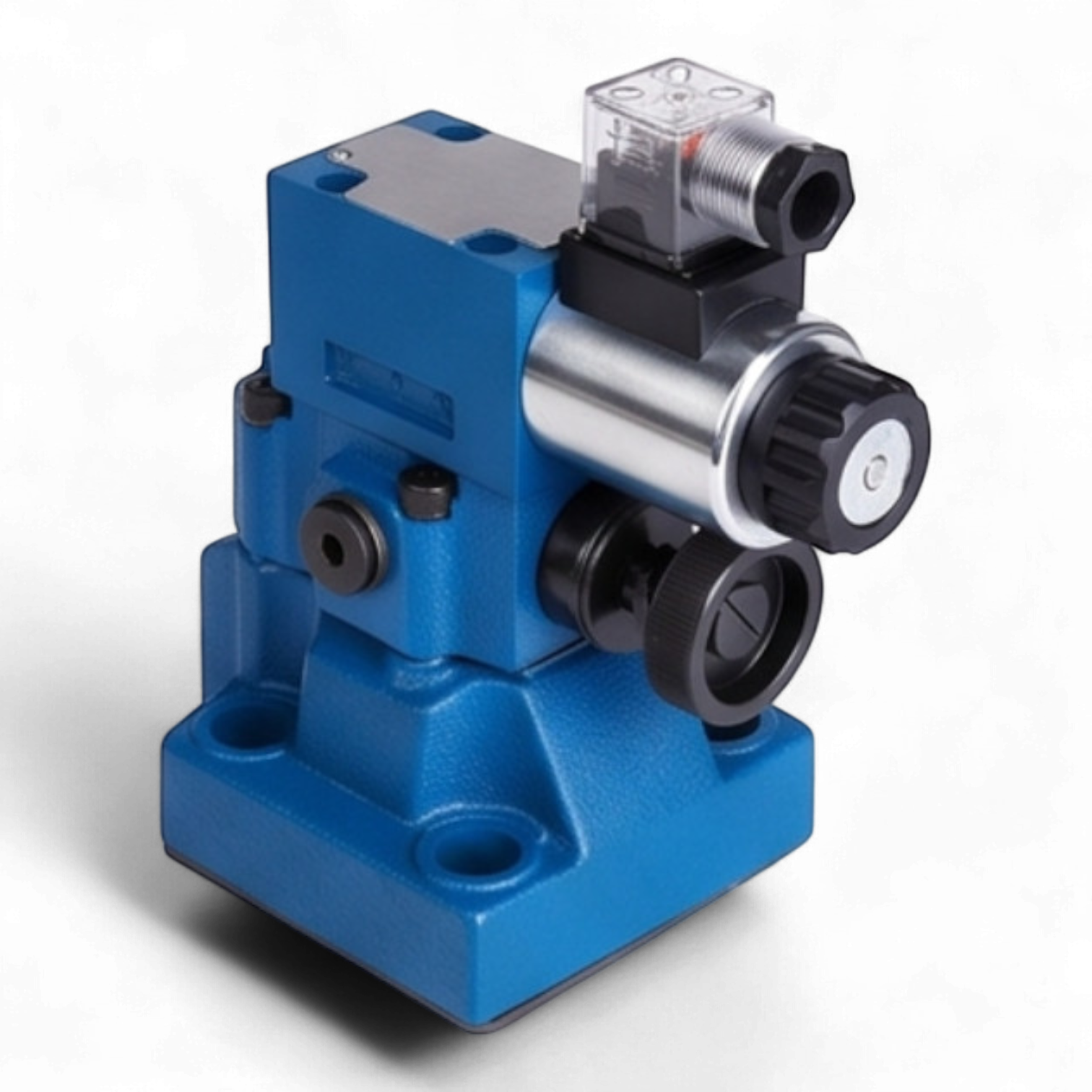

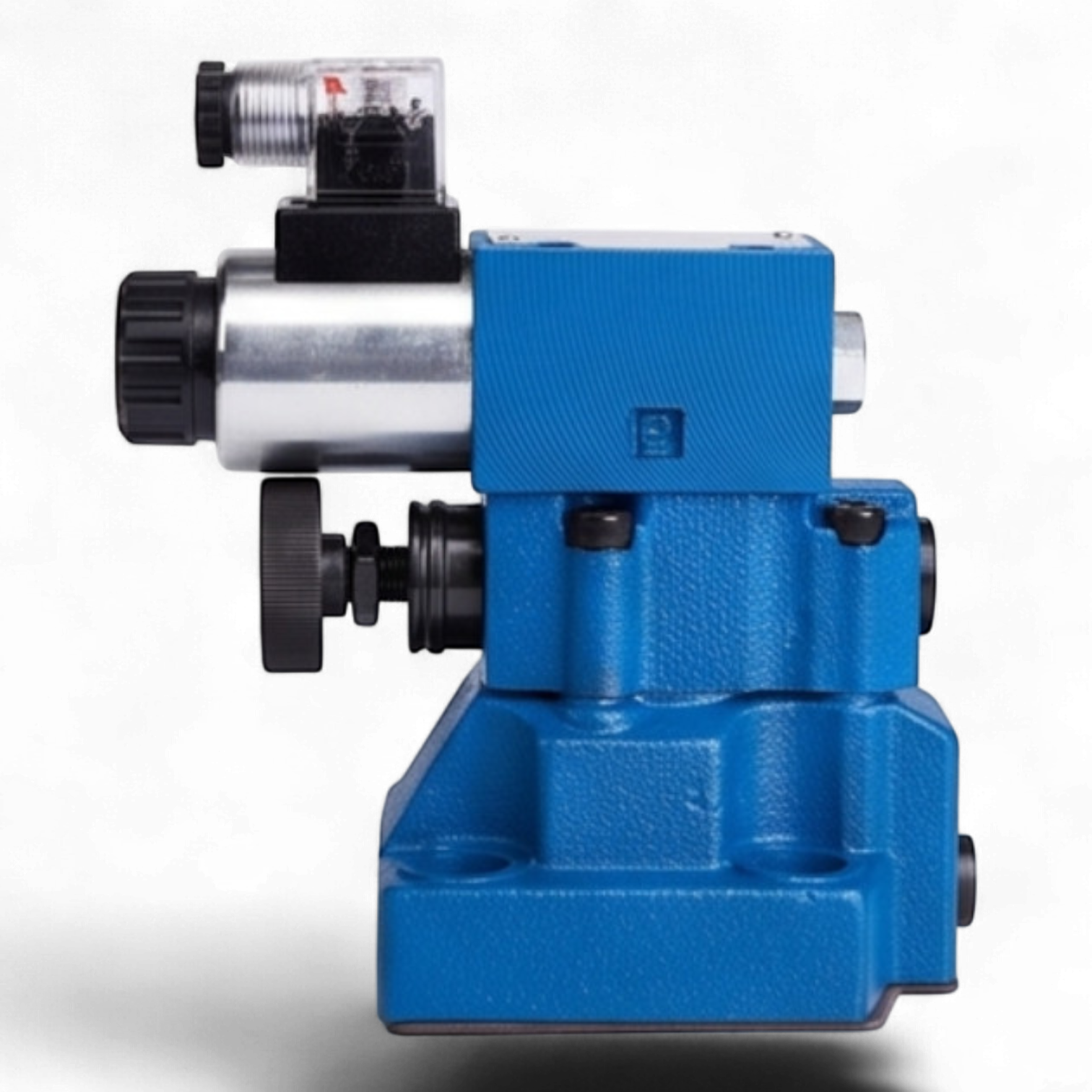

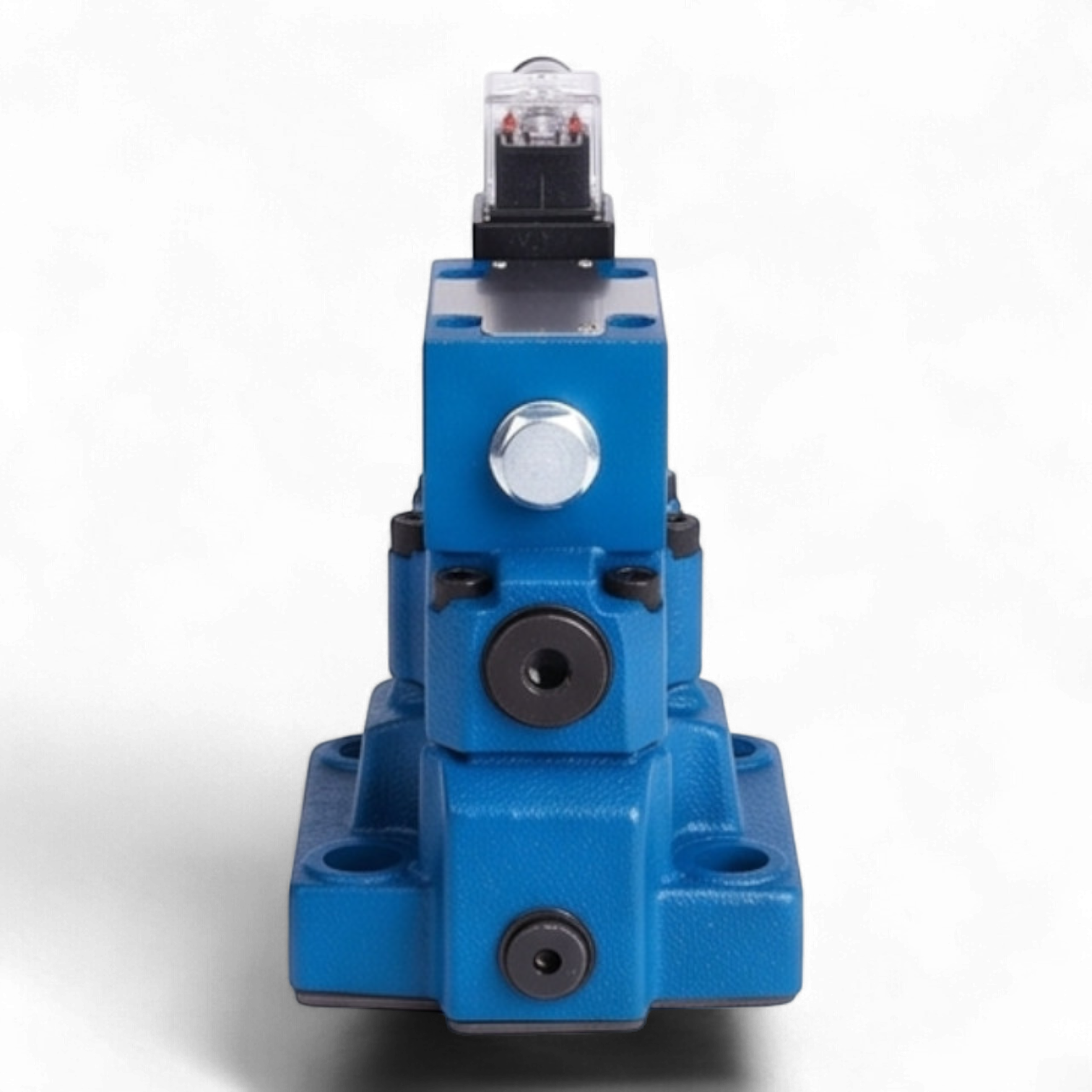

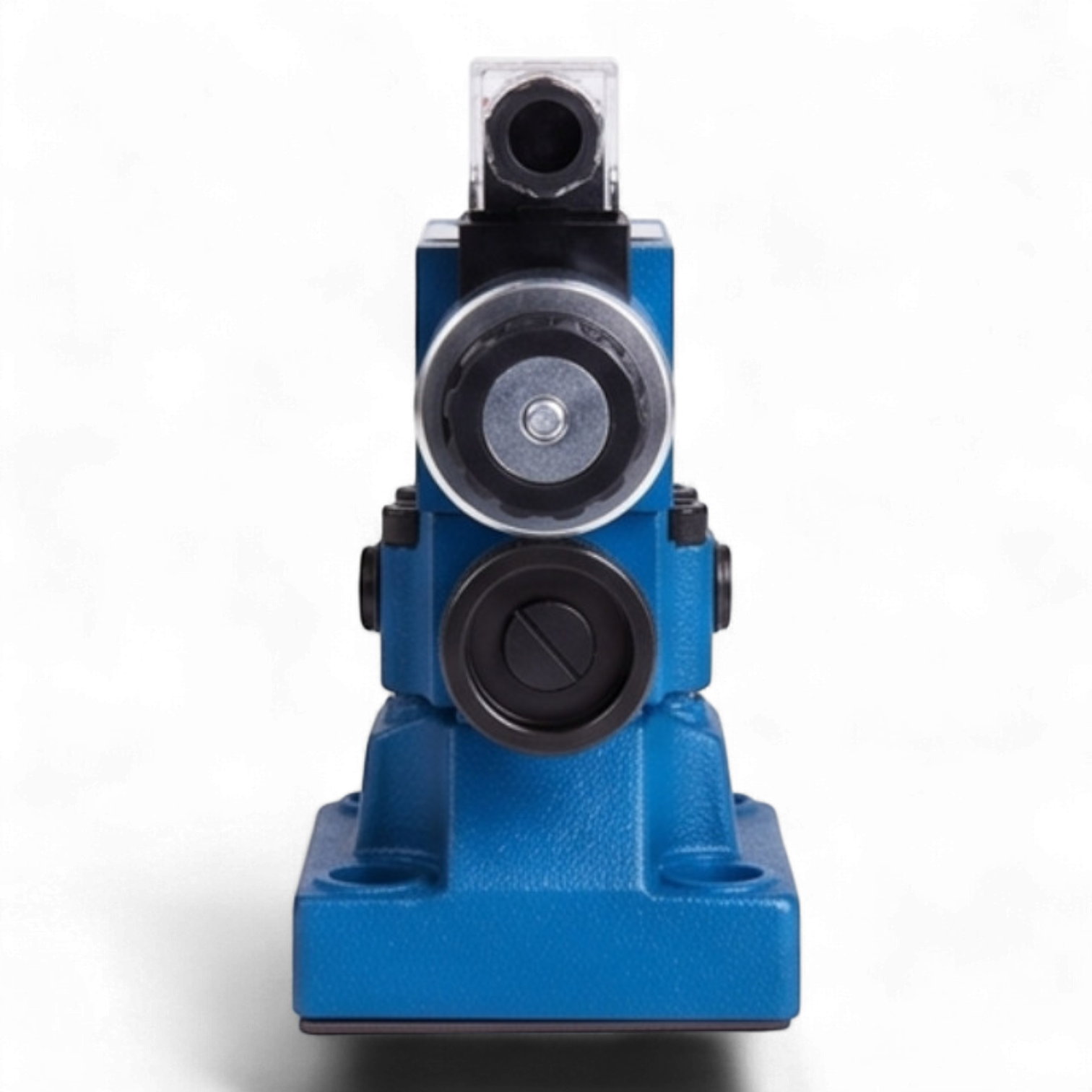

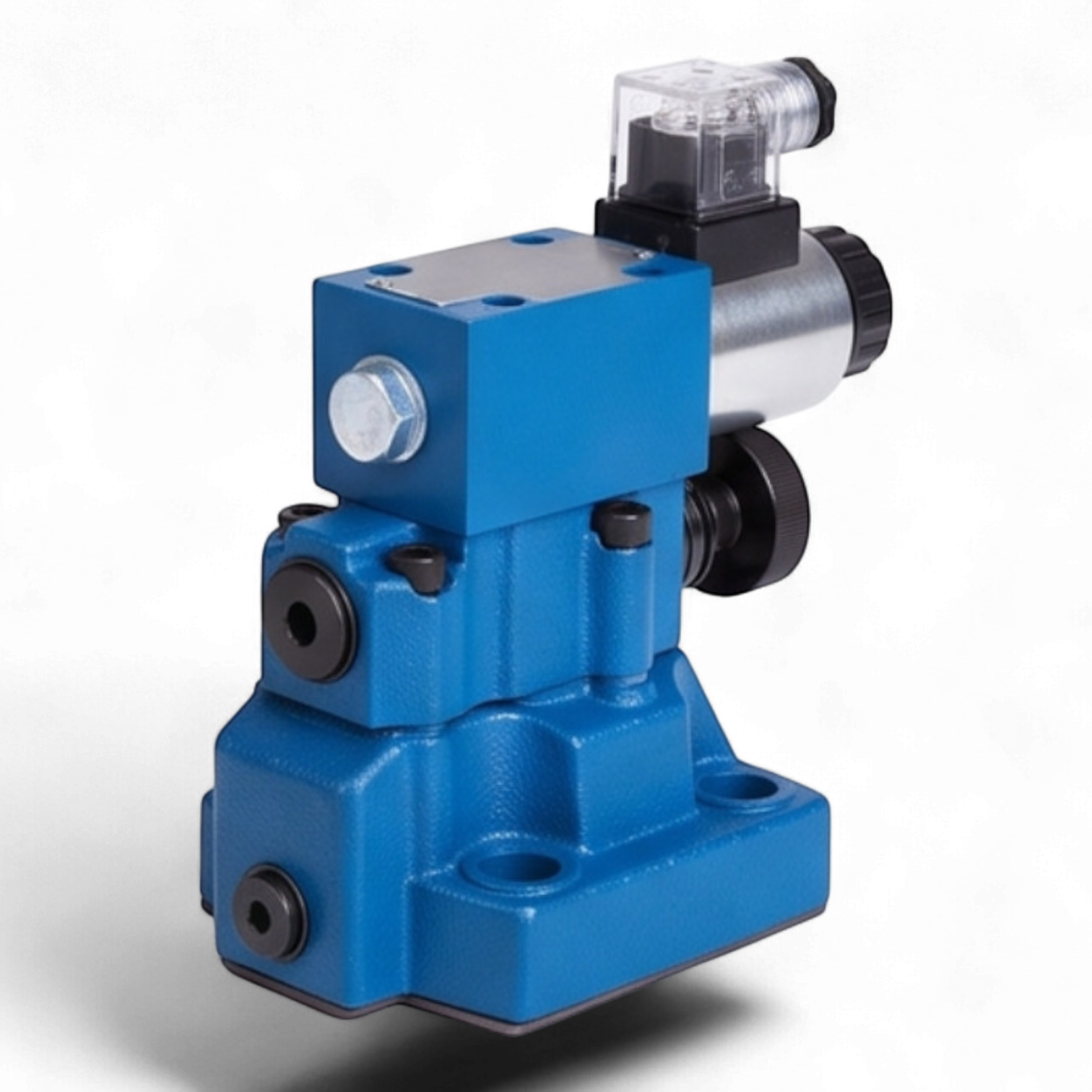

Гидроклапан предохранительный МКПВ-20/3С3Р1.110 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидросистем от превышения номинальных значений давления и дистанционной разгрузки системы. Конструктивное исполнение устройства обеспечивает высокую надежность в составе гидроприводов станочного оборудования и промышленных прессов.
Аппарат состоит из основного клапана, управляющего каскада и системы электромагнитного управления. При достижении давления настройки происходит срабатывание пилотного каскада, что вызывает смещение основного подпружиненного золотника и сброс избыточного потока рабочей жидкости в сливную магистраль. Наличие электромагнитного управления с напряжением 110В позволяет осуществлять дистанционную разгрузку гидросистемы по электрическому сигналу.
Монтажная поверхность выполнена в соответствии со стандартами для стыкового присоединения, что минимизирует количество трубопроводных соединений и снижает риск утечек. Прибор рассчитан на эксплуатацию в условиях умеренного и холодного климата (УХЛ4) при использовании минеральных масел с тонкостью фильтрации не менее 25 мкм.
Основные эксплуатационные преимущества:
- Высокая пропускная способность при сохранении стабильности давления;
- Минимальный гистерезис и быстрое время срабатывания электромагнитного привода;
- Возможность интеграции в сложные гидравлические блоки благодаря стыковому исполнению;
- Повышенная износостойкость прецизионных пар золотник-корпус.
