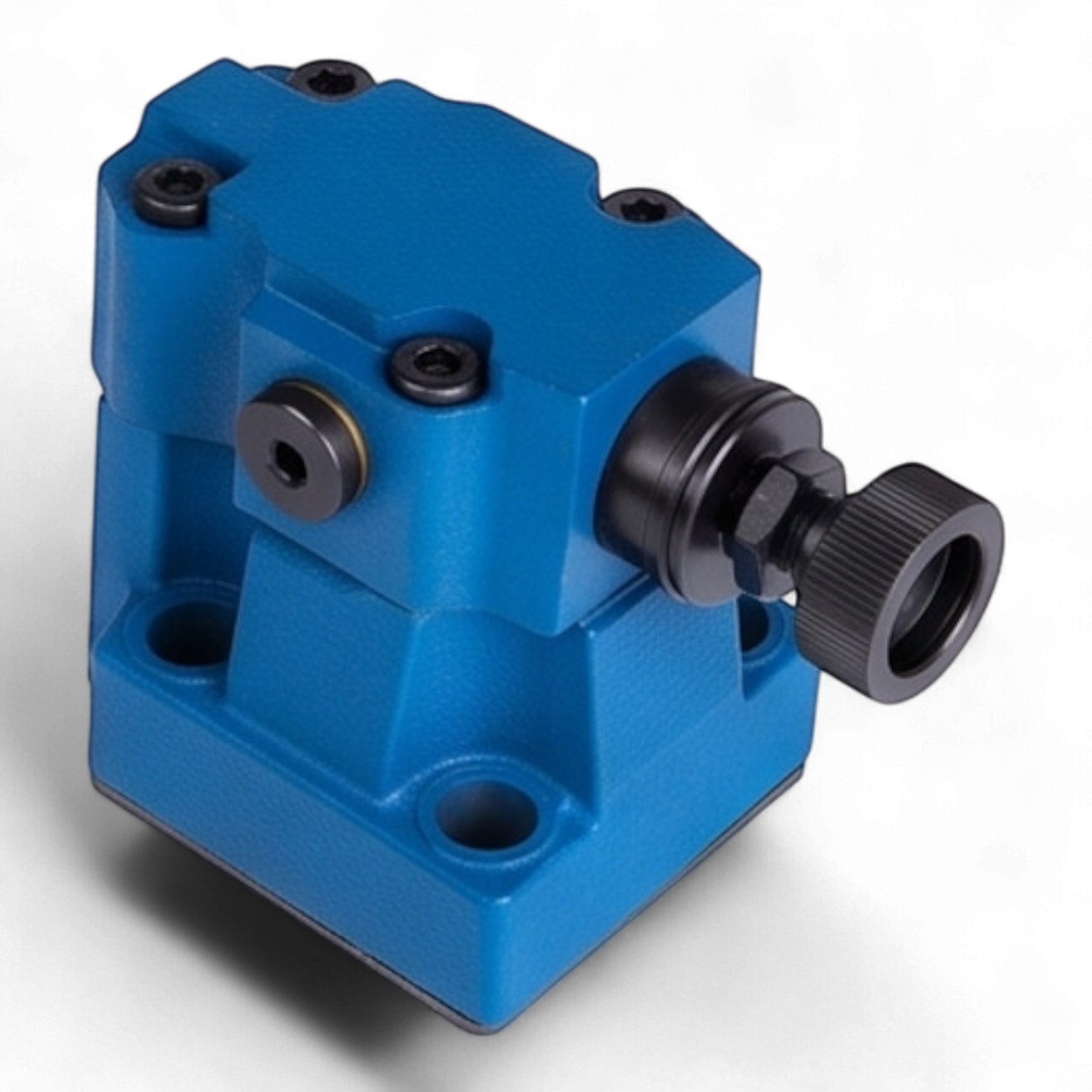

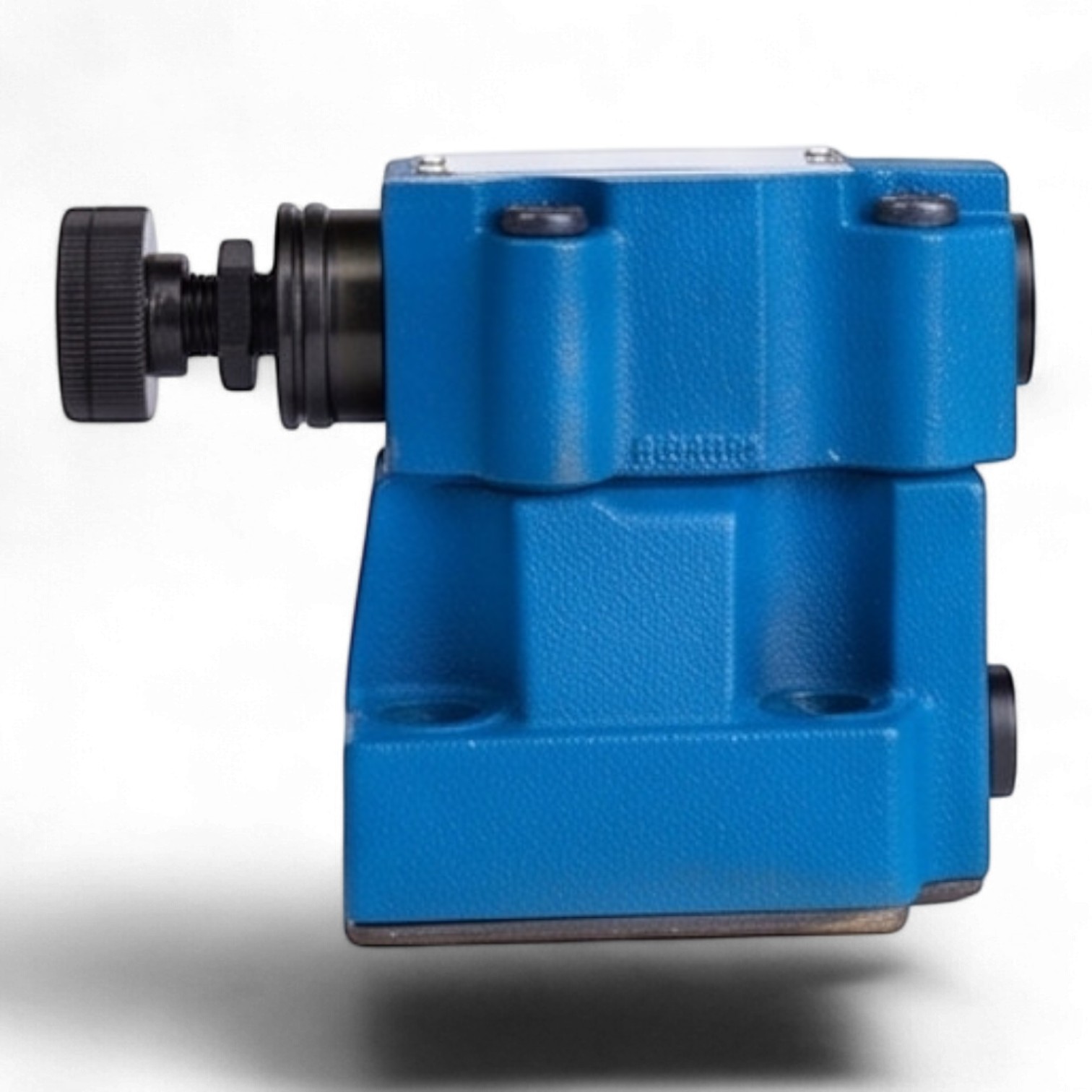

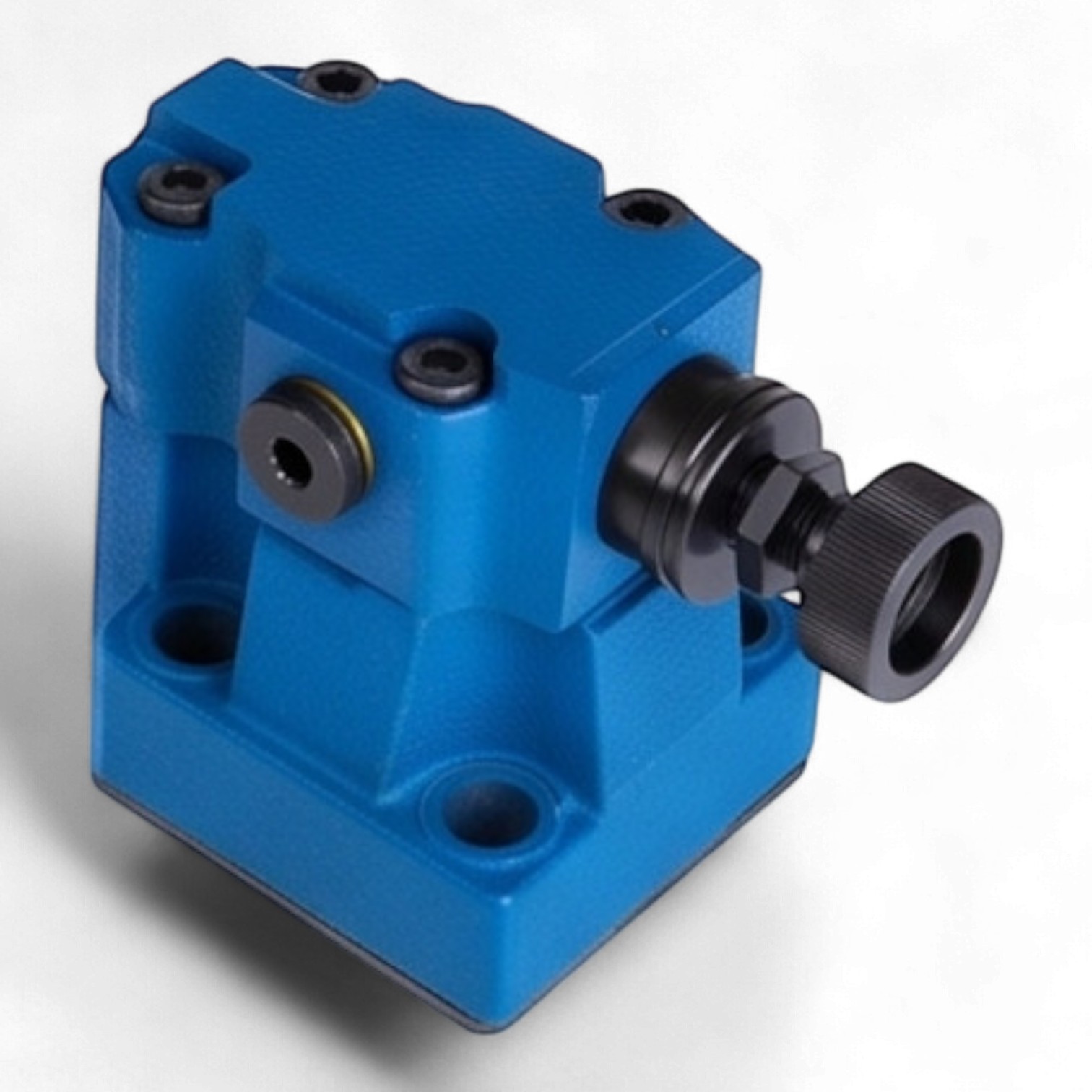

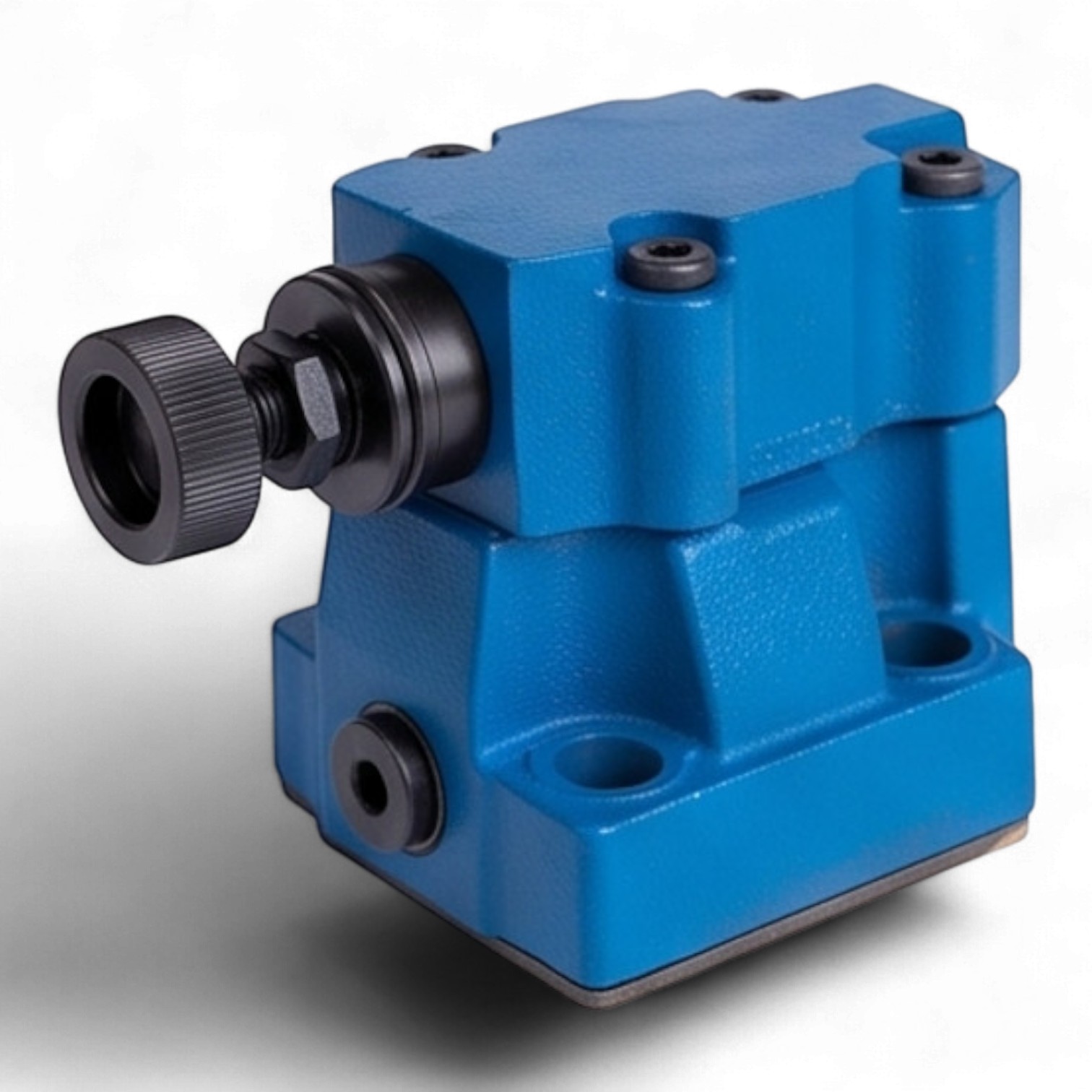

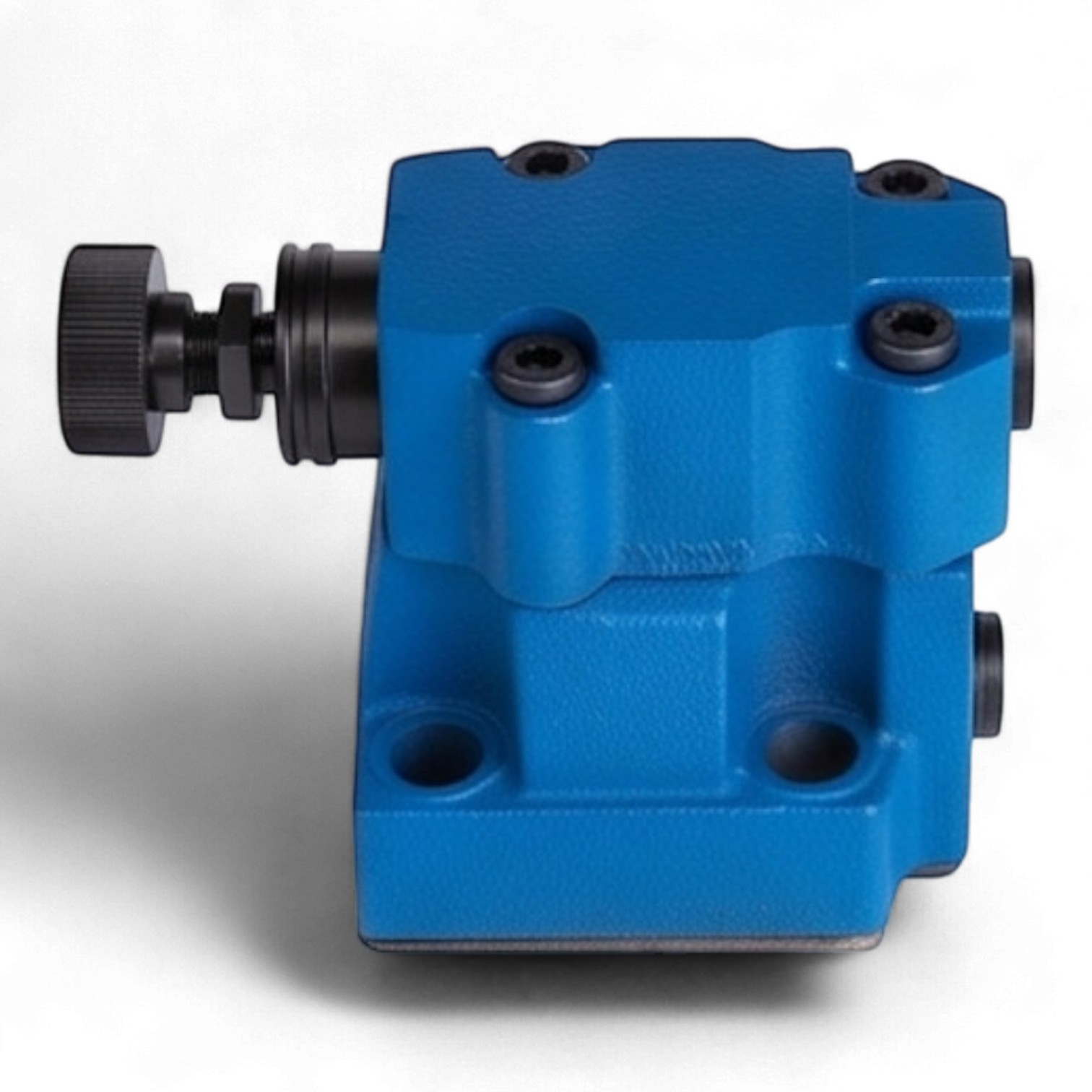

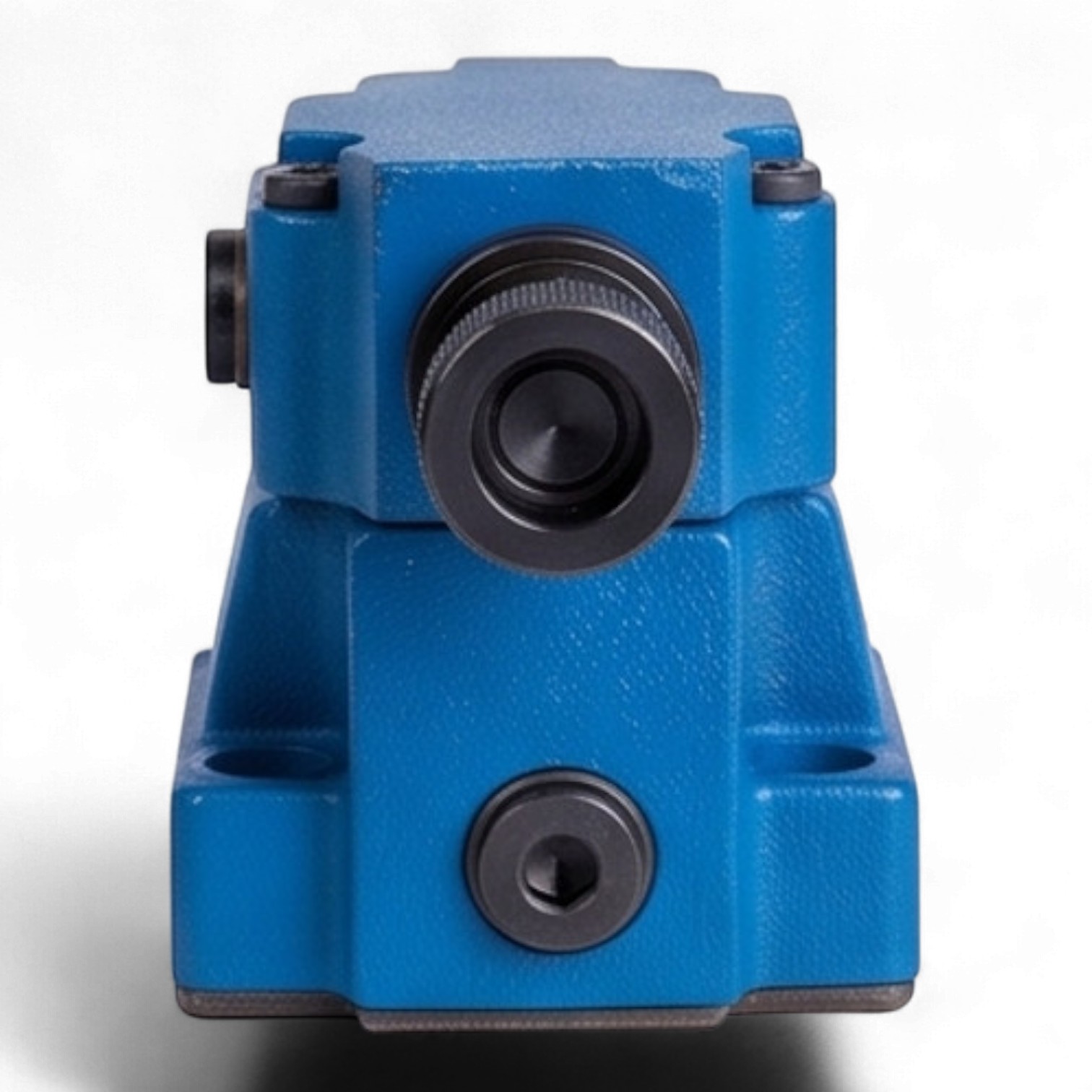

Техническое описание гидроклапана МКПВ-20/3С2Р3
Гидроклапан предохранительный МКПВ-20/3С2Р3 представляет собой аппарат стыкового монтажа, предназначенный для поддержания установленного давления в гидравлических системах, защиты их от превышения номинальных параметров давления, а также для дистанционной разгрузки системы. Данное устройство относится к классу аппаратуры непрямого действия (с пилотным управлением), что обеспечивает высокую стабильность характеристик при изменении расхода рабочей жидкости.
Конструкция клапана включает в себя основной каскад и вспомогательный пилотный клапан. Стыковое исполнение позволяет производить монтаж на промежуточные плиты или непосредственно на гидроблоки, обеспечивая герметичность соединений и компактность гидравлического узла. Корпус изделия выполнен из высокопрочного чугуна или стали с антикоррозийным покрытием, что гарантирует длительный ресурс эксплуатации в условиях интенсивных циклических нагрузок.
Принцип работы основан на уравновешивании силы давления рабочей жидкости, действующей на основной золотник, усилием регулировочной пружины пилота. При достижении давления настройки конус пилота открывается, создавая перепад давления на дроссельном отверстии основного золотника, что приводит к его подъему и сбросу избыточного потока в сливную магистраль.
Технические параметры и эксплуатационные характеристики
Гидравлические показатели:
Условный проход (Ду): 20 мм
Номинальное давление на входе: 25 МПа (250 бар)
Максимальное давление настройки: до 32 МПа (в зависимости от модификации пружины)
Диапазон регулирования давления: 0.5 – 25 МПа
Номинальный расход рабочей жидкости: 160 л/мин
Максимальный расход: до 200 л/мин
Рабочая среда и условия эксплуатации:
Тип рабочей жидкости: минеральные масла очищенные
Кинематическая вязкость: 10 – 700 сСт (мм²/с)
Тонкость фильтрации: не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216-2001)
Температурный диапазон масла: от -20°C до +70°C (кратковременно до +120°C)
Температура окружающей среды: от -40°C до +45°C (исполнение УХЛ4)
Механические и монтажные данные:

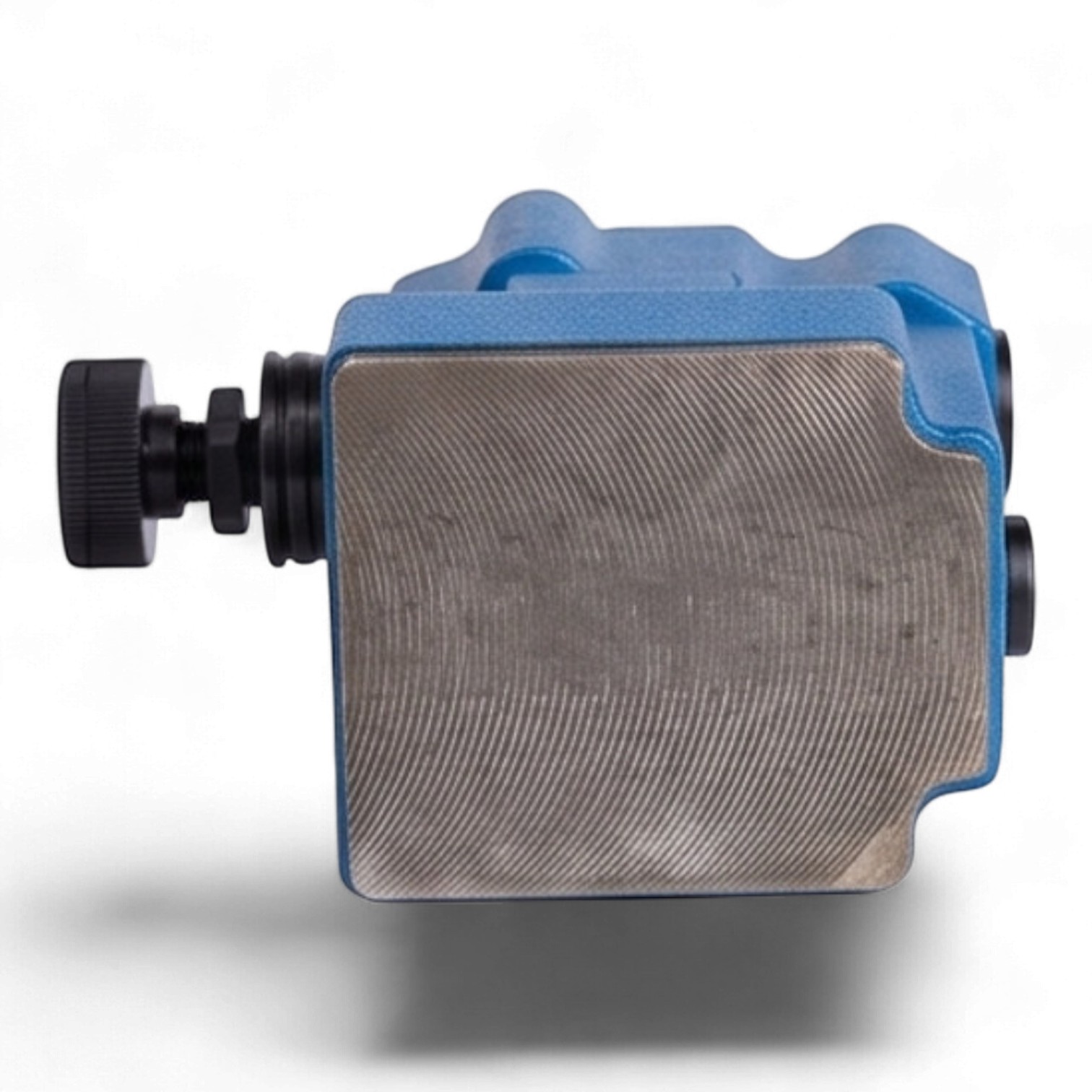

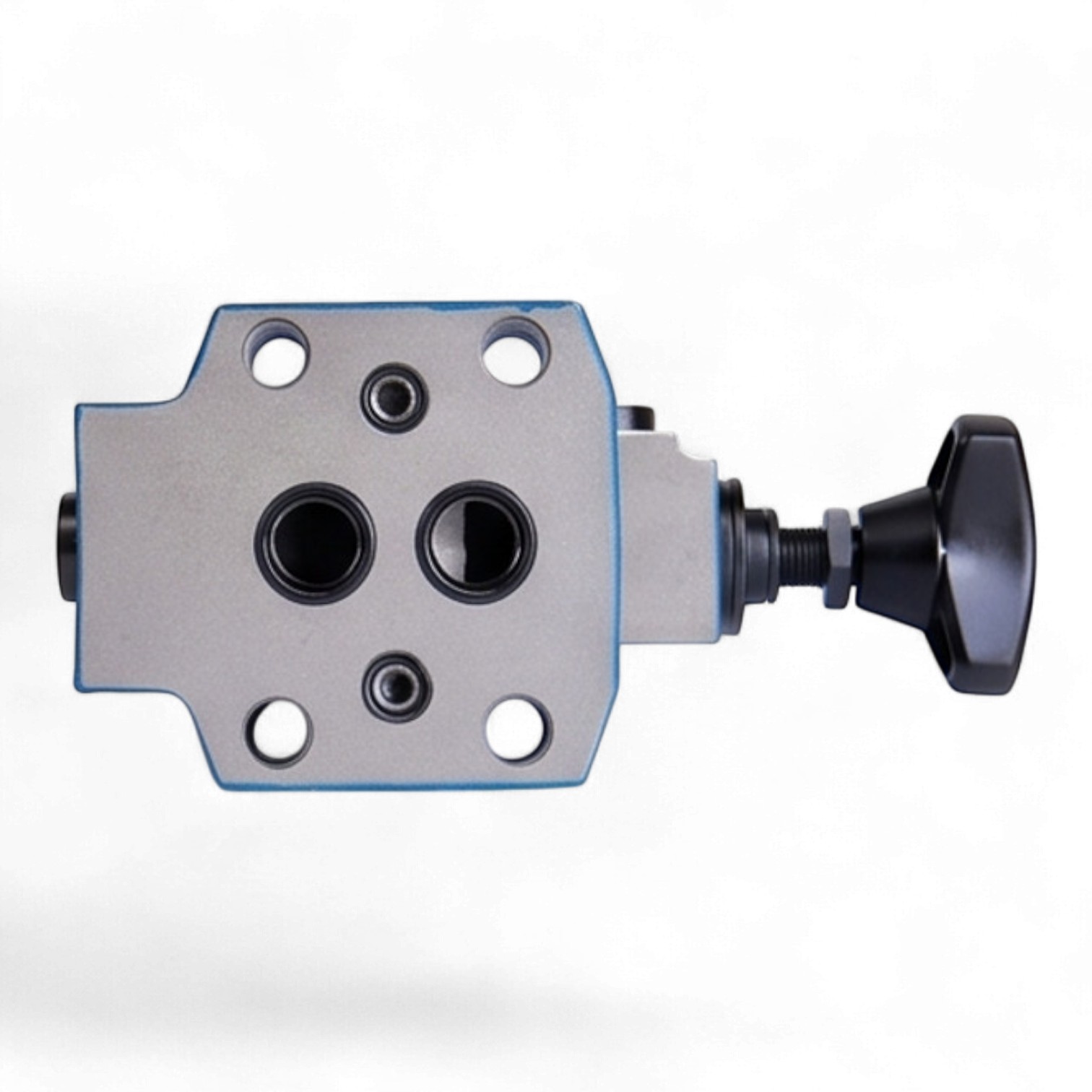

Тип монтажа: стыковой (присоединительная плоскость по ГОСТ 26890)
Вид регулировочного устройства: винт под ключ с контргайкой
Масса изделия: 6.5 кг (без учета монтажной плиты)
Направление потока: от линии P к линии T
