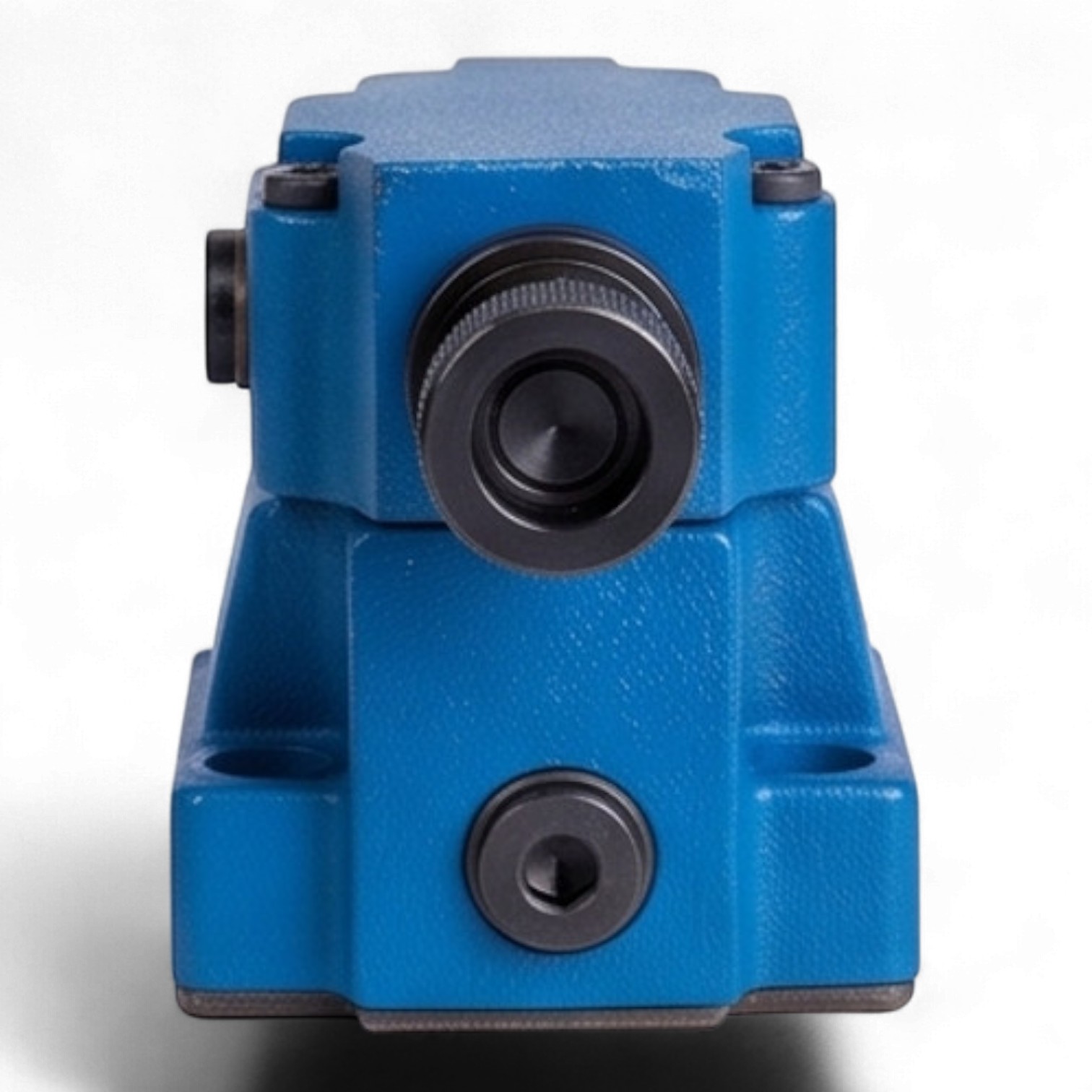

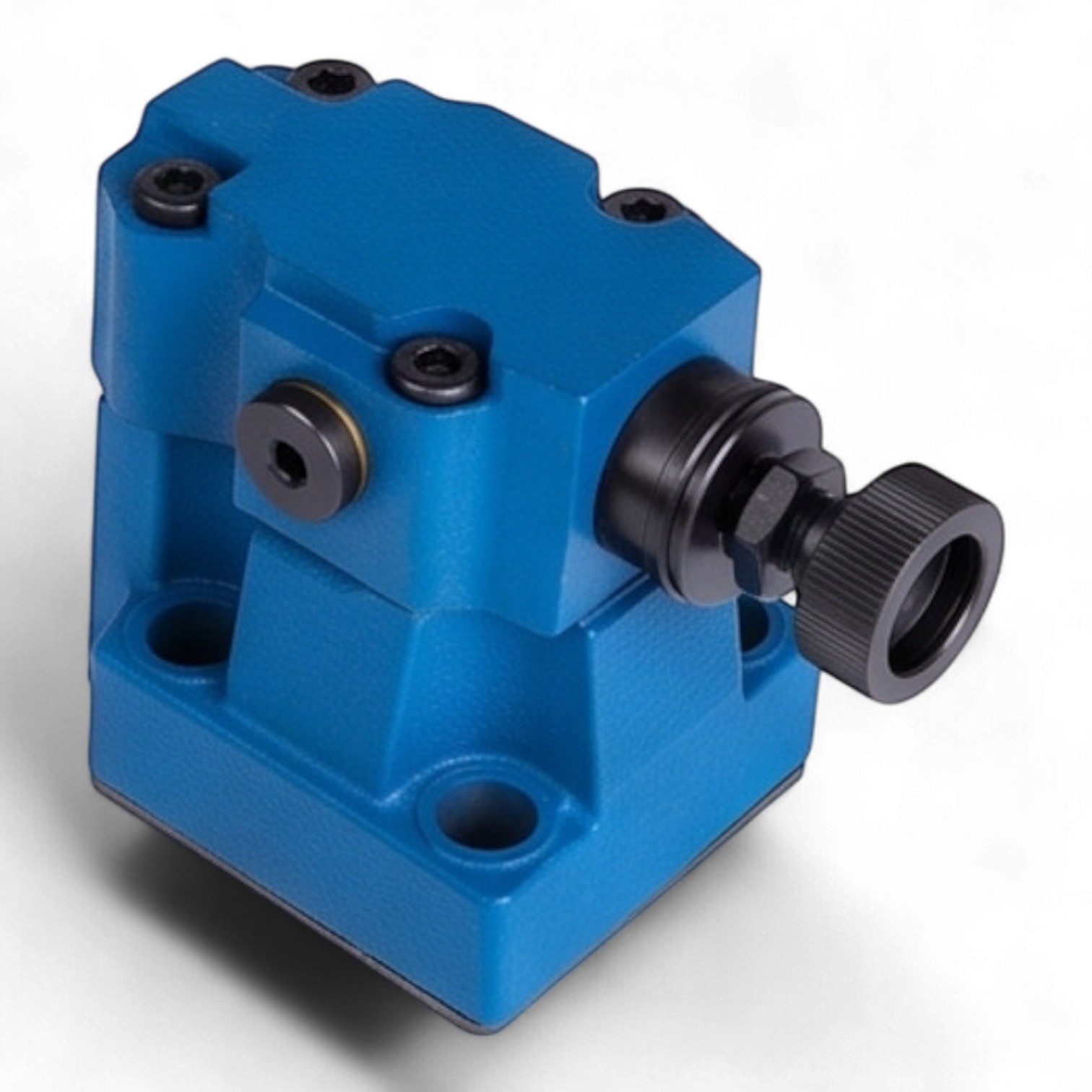

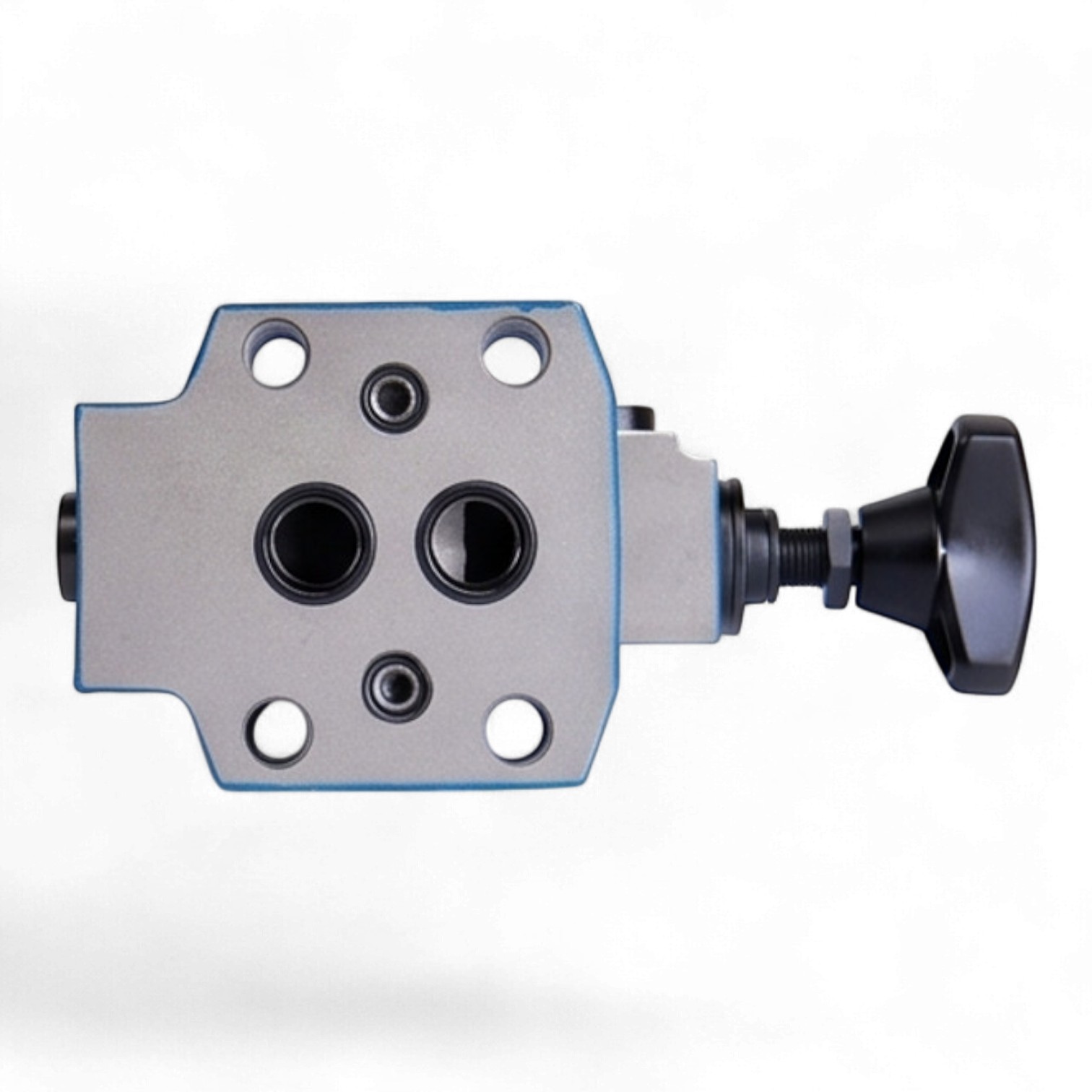

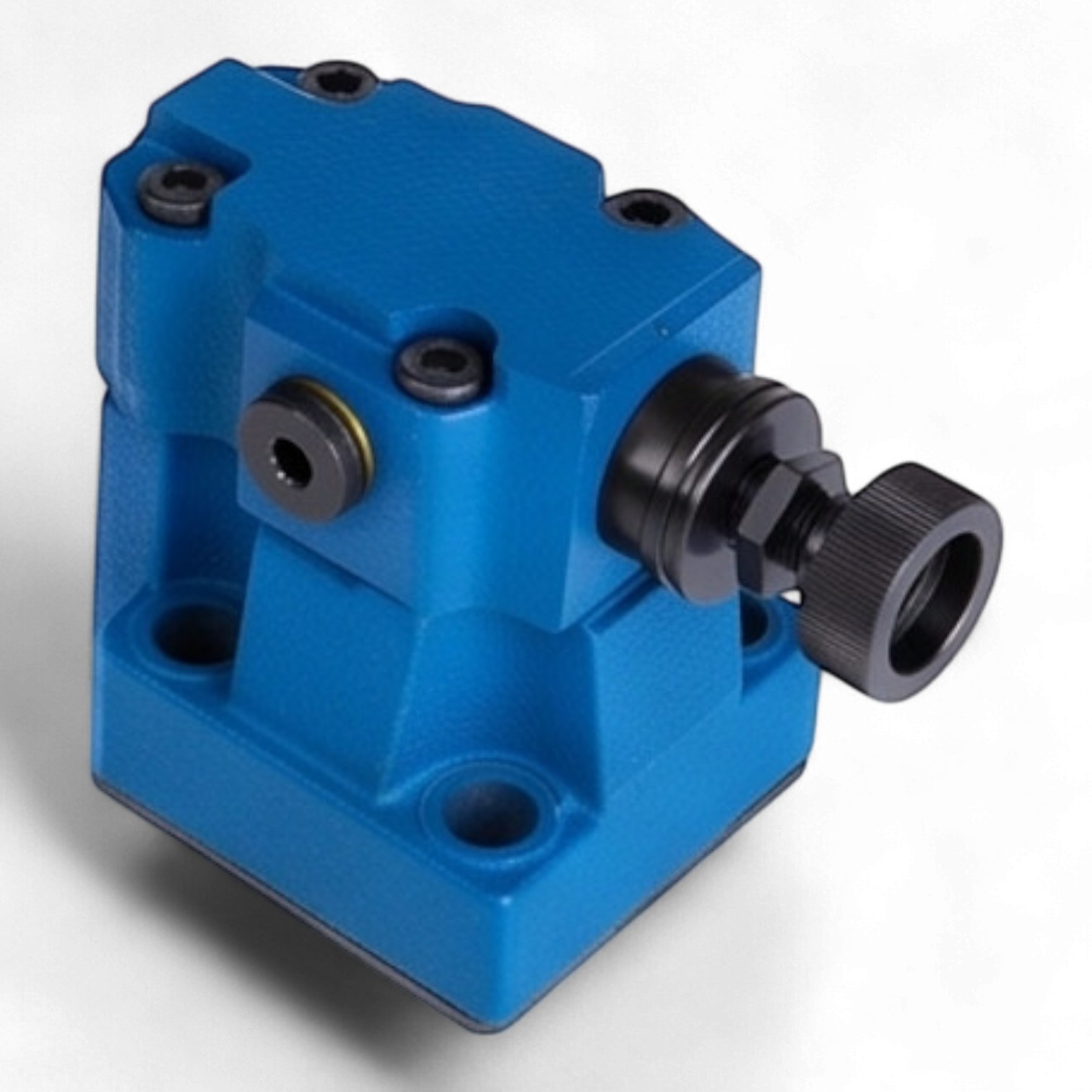

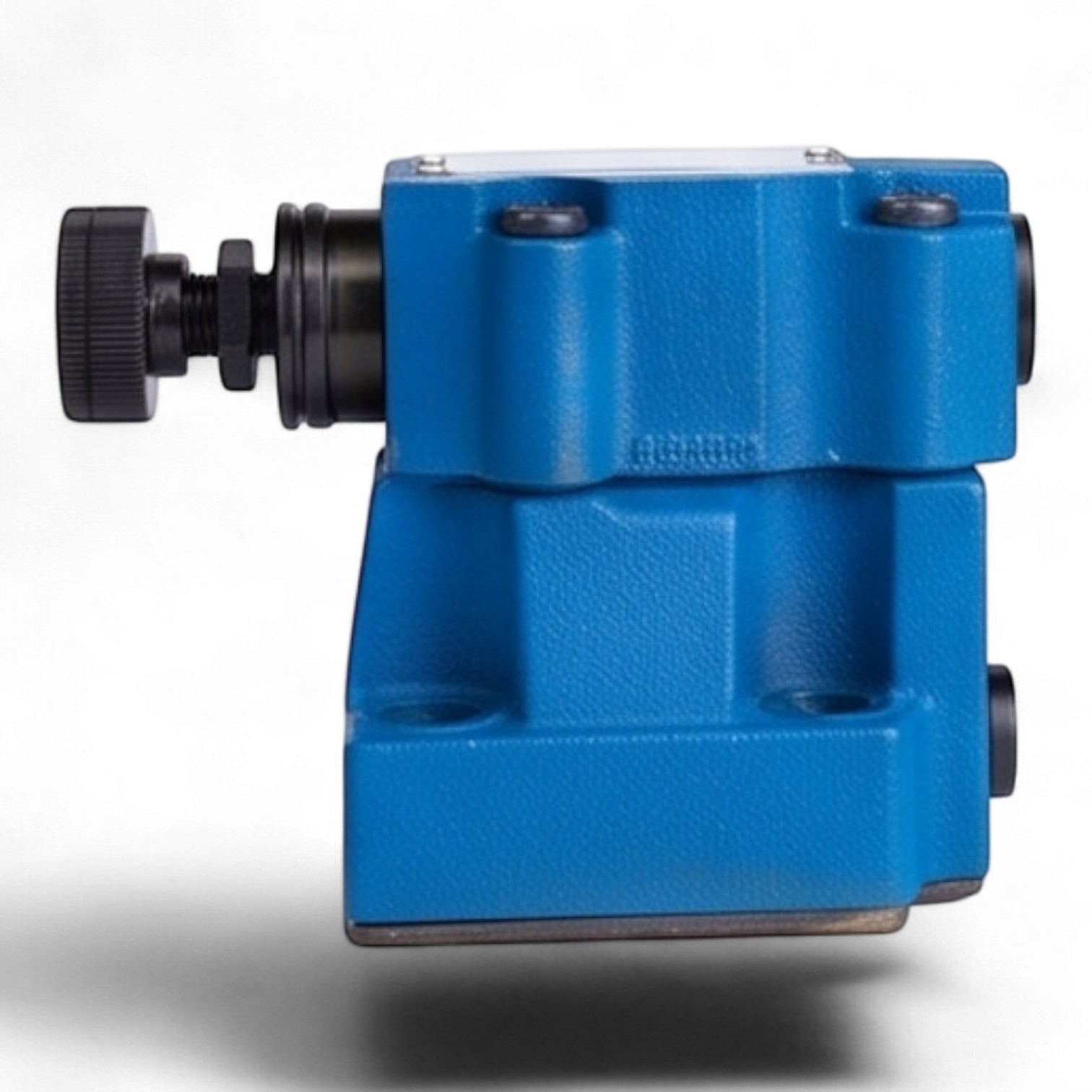

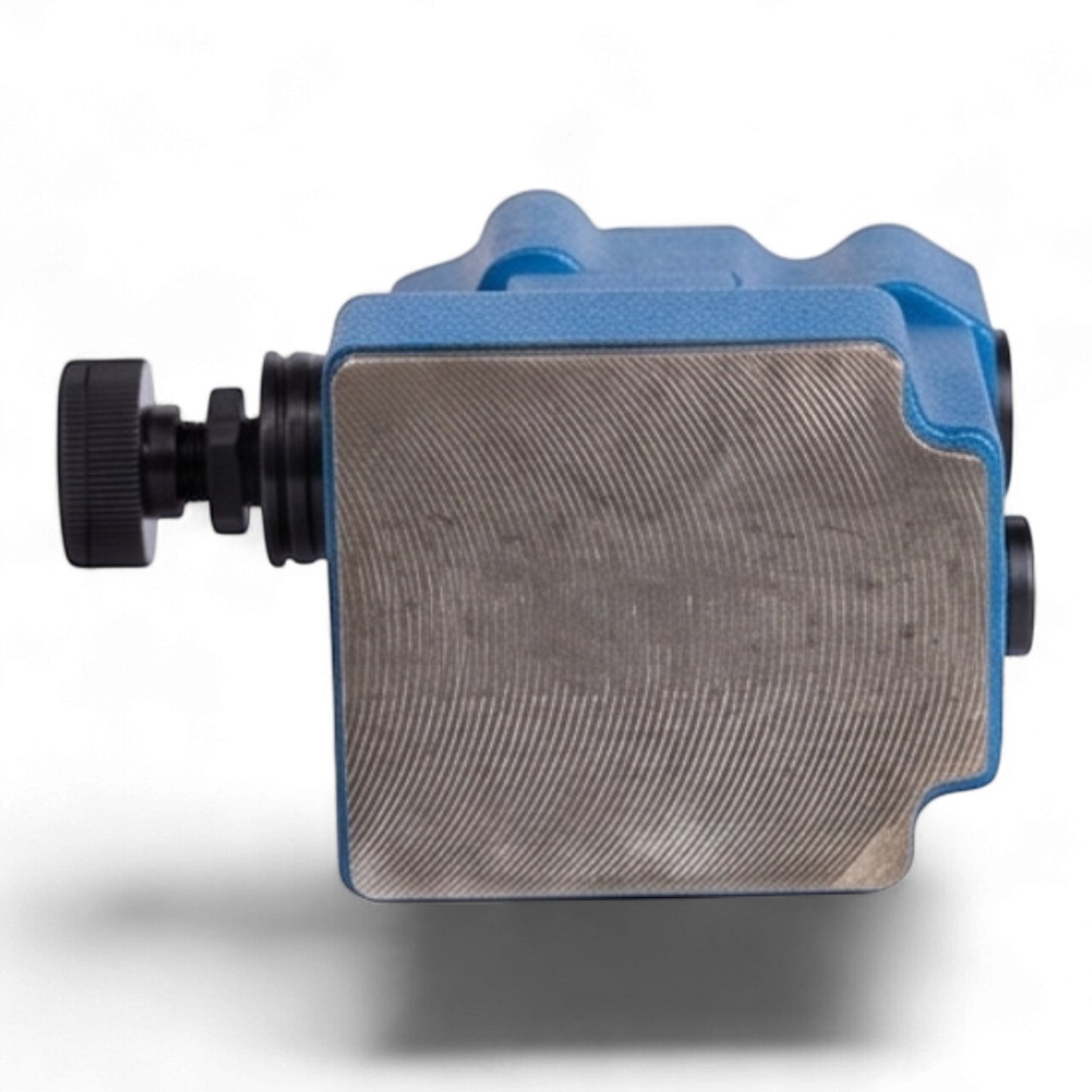

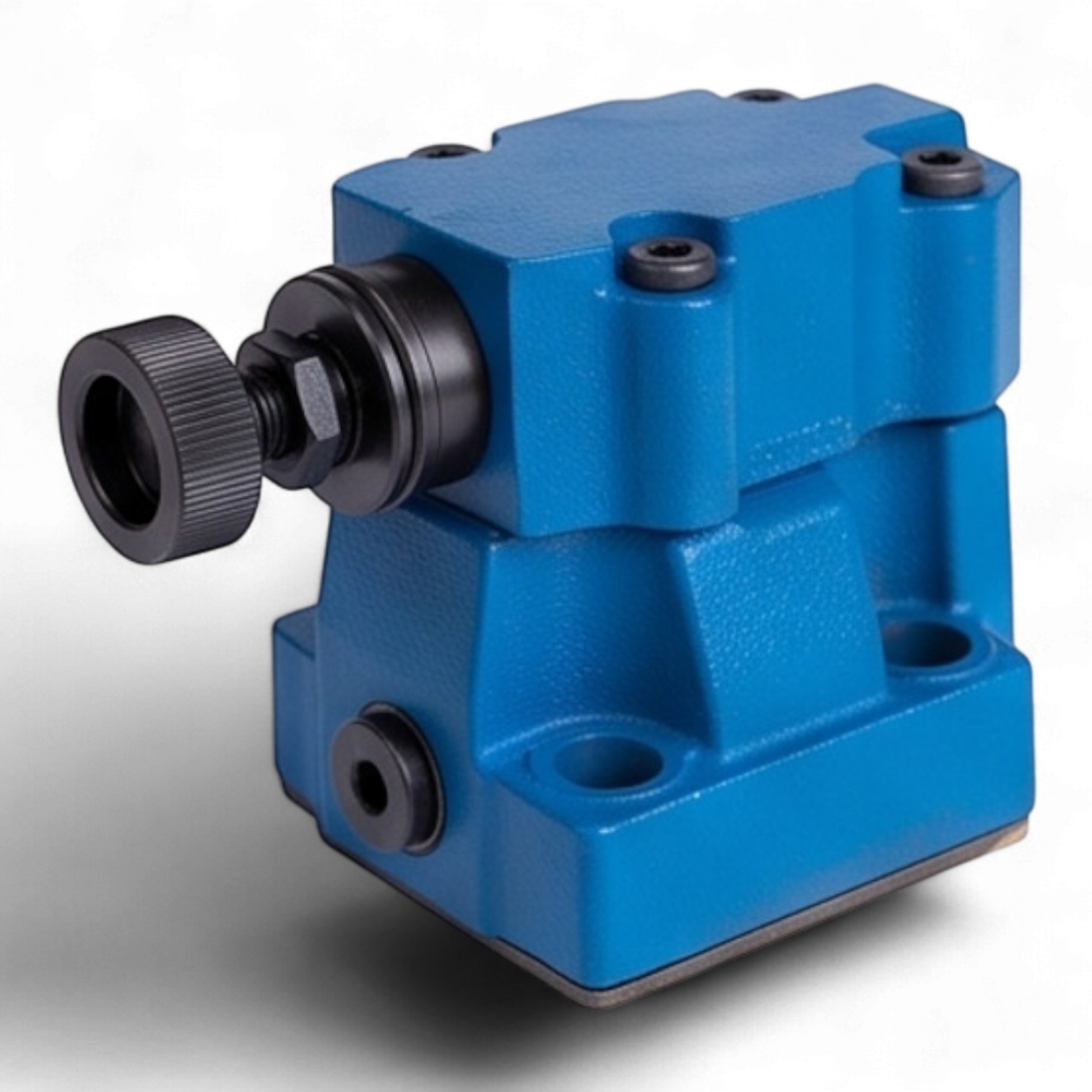

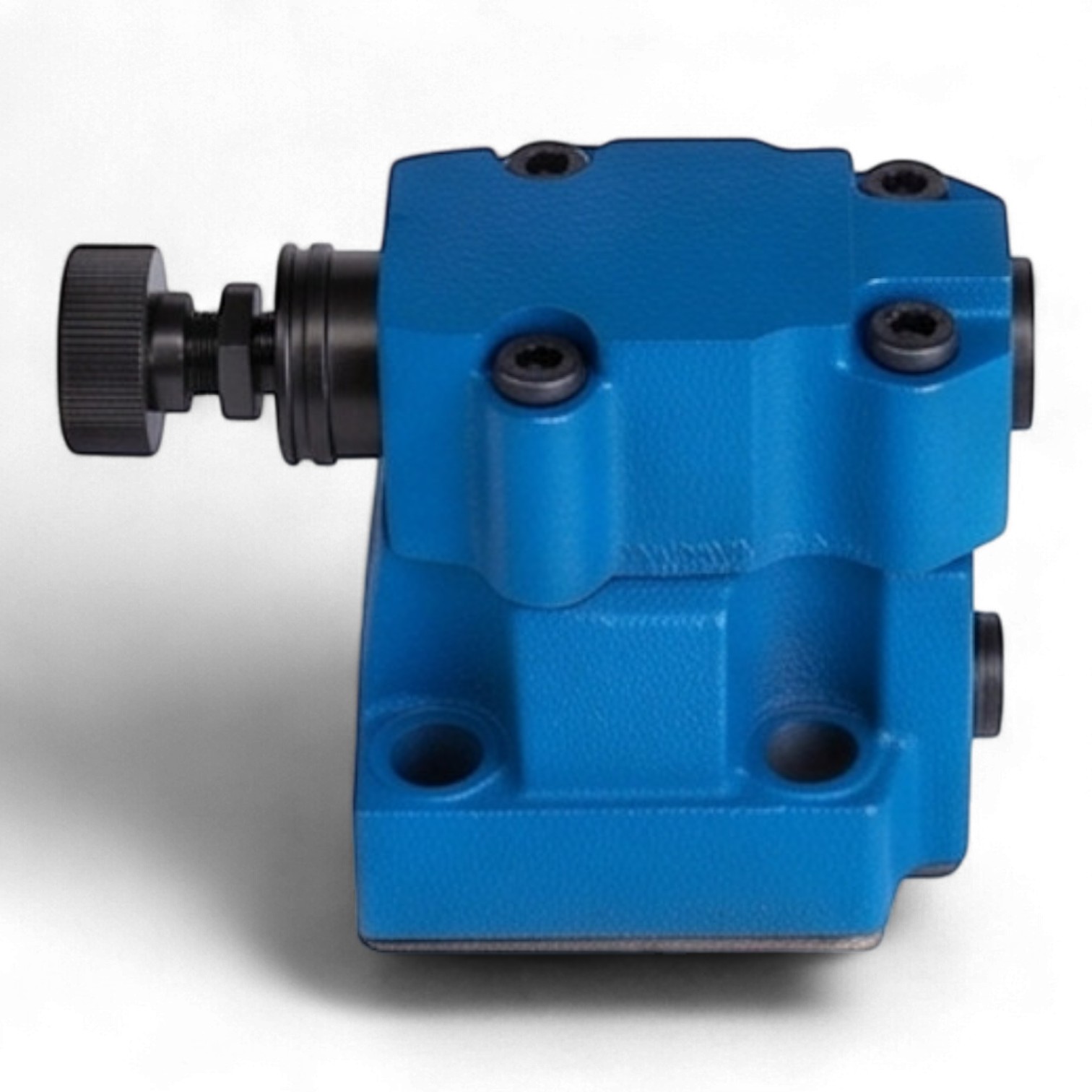

Гидроклапан предохранительный МКПВ-20/3С2Р2 представляет собой гидравлический аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления, защиты гидросистем от превышения номинальных значений давления и обеспечения дистанционной разгрузки системы.
Техническое описание и конструктивные особенности
Конструкция клапана включает в себя основной каскад и вспомогательный (пилотный) каскад управления. Стыковое исполнение обеспечивает герметичность соединения с монтажной плитой и минимизирует гидравлические потери. Аппарат рассчитан на эксплуатацию в тяжелых режимах работы промышленного оборудования и станочных гидроприводов.
Основные параметры функционирования:
- Функционирование при номинальном давлении до 25 МПа (250 бар).
- Обеспечение пропускной способности в соответствии с условным проходом 20 мм.
- Дистанционное управление разгрузкой посредством встроенного электромагнитного привода.
- Высокая циклическая выносливость с частотой срабатывания до 3000 циклов в час.
- Стабильность поддержания давления при изменении расхода рабочей жидкости.
Эксплуатационные требования
Для обеспечения заявленного ресурса и точности срабатывания необходимо использование минеральных масел с кинематической вязкостью в диапазоне 10–700 сСт. Чистота рабочей жидкости должна соответствовать классу не ниже 10 по ГОСТ 17216-2001. Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата в закрытых помещениях.
