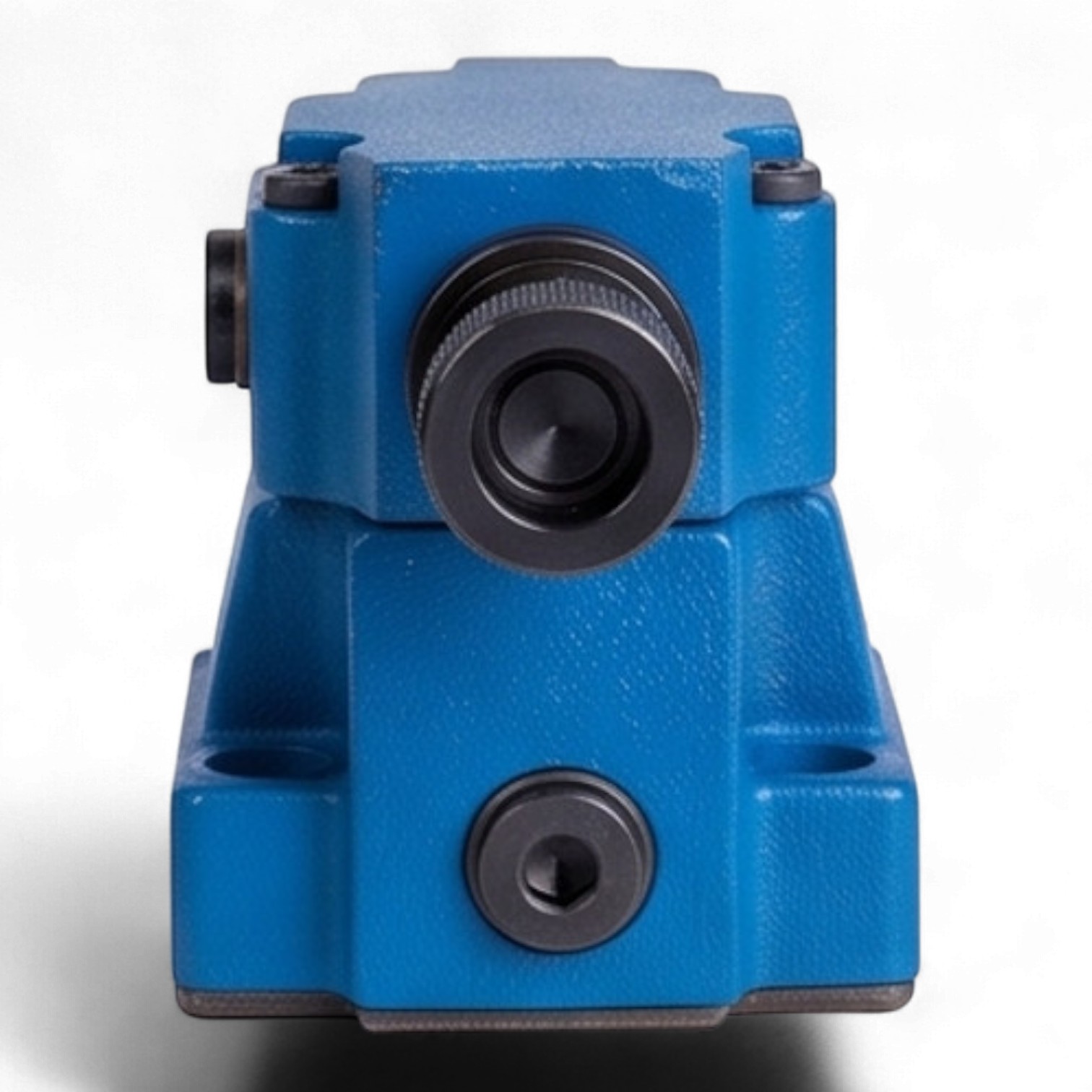

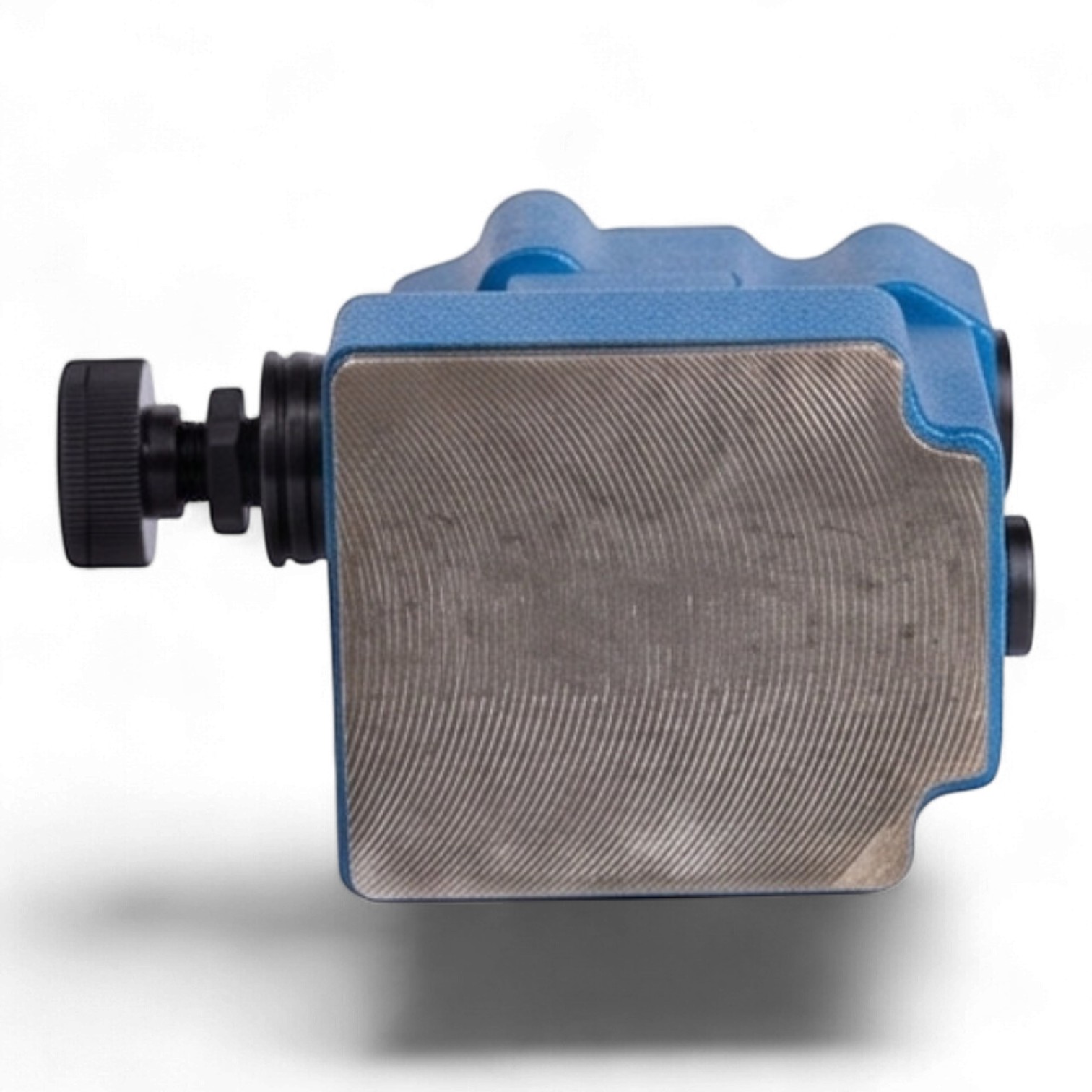

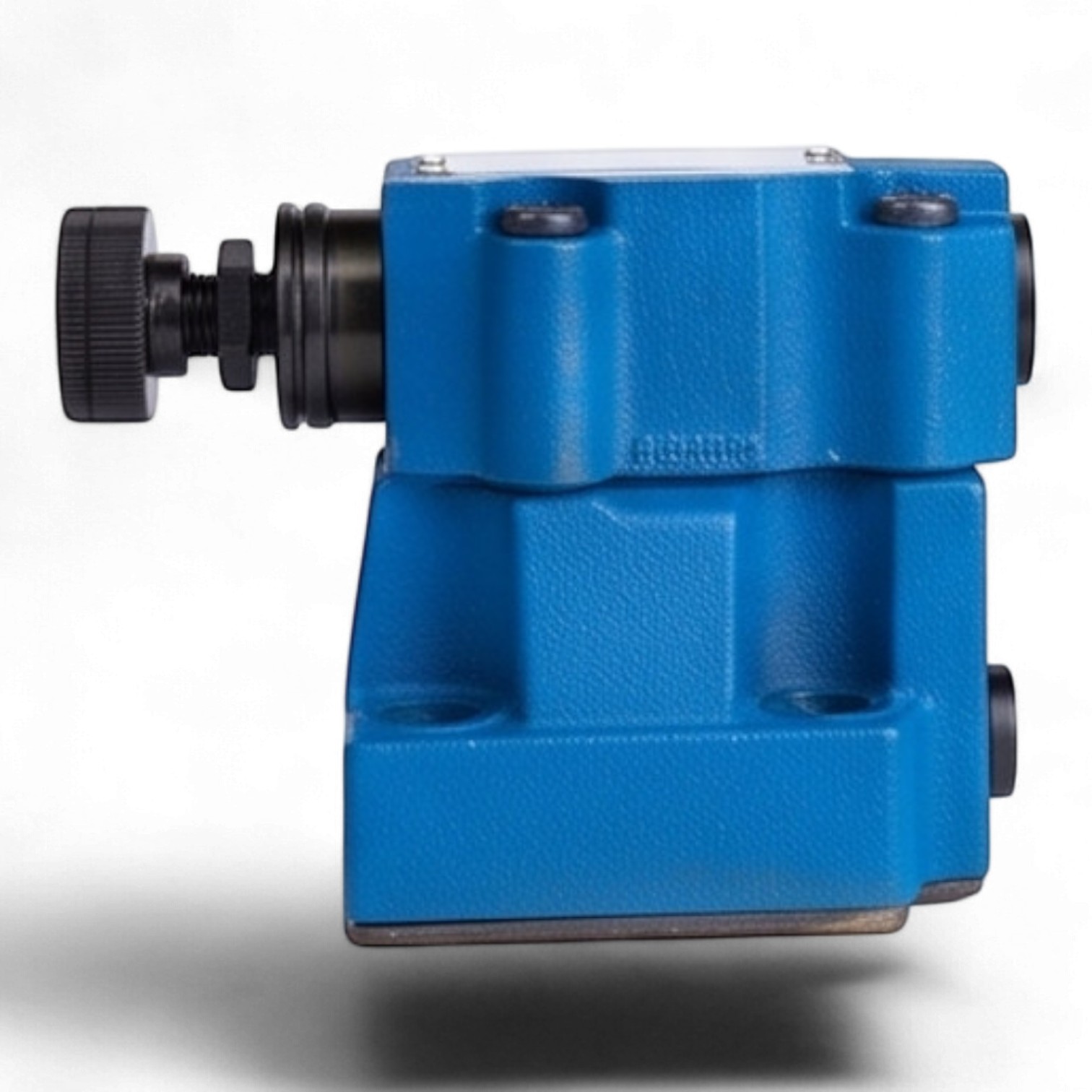

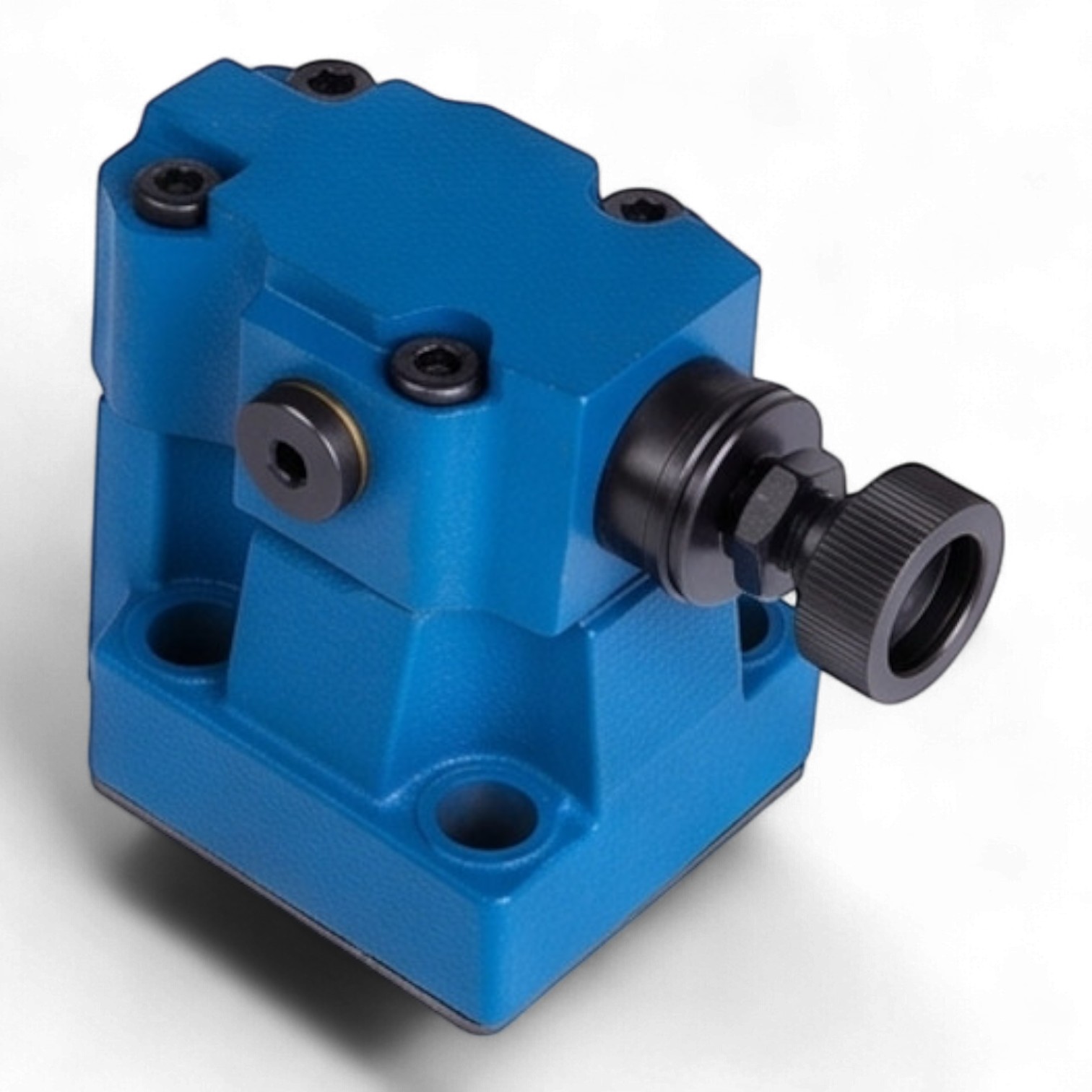

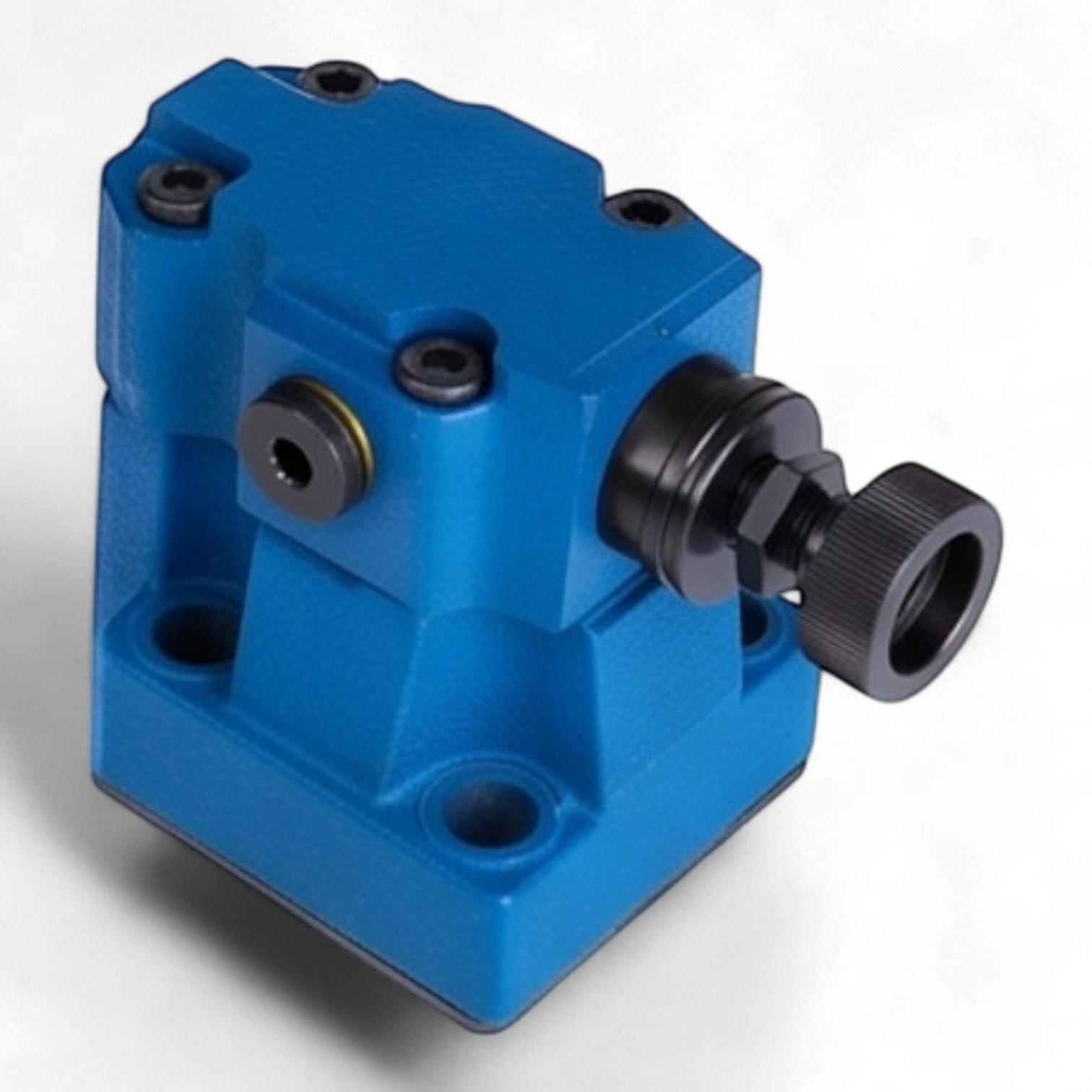

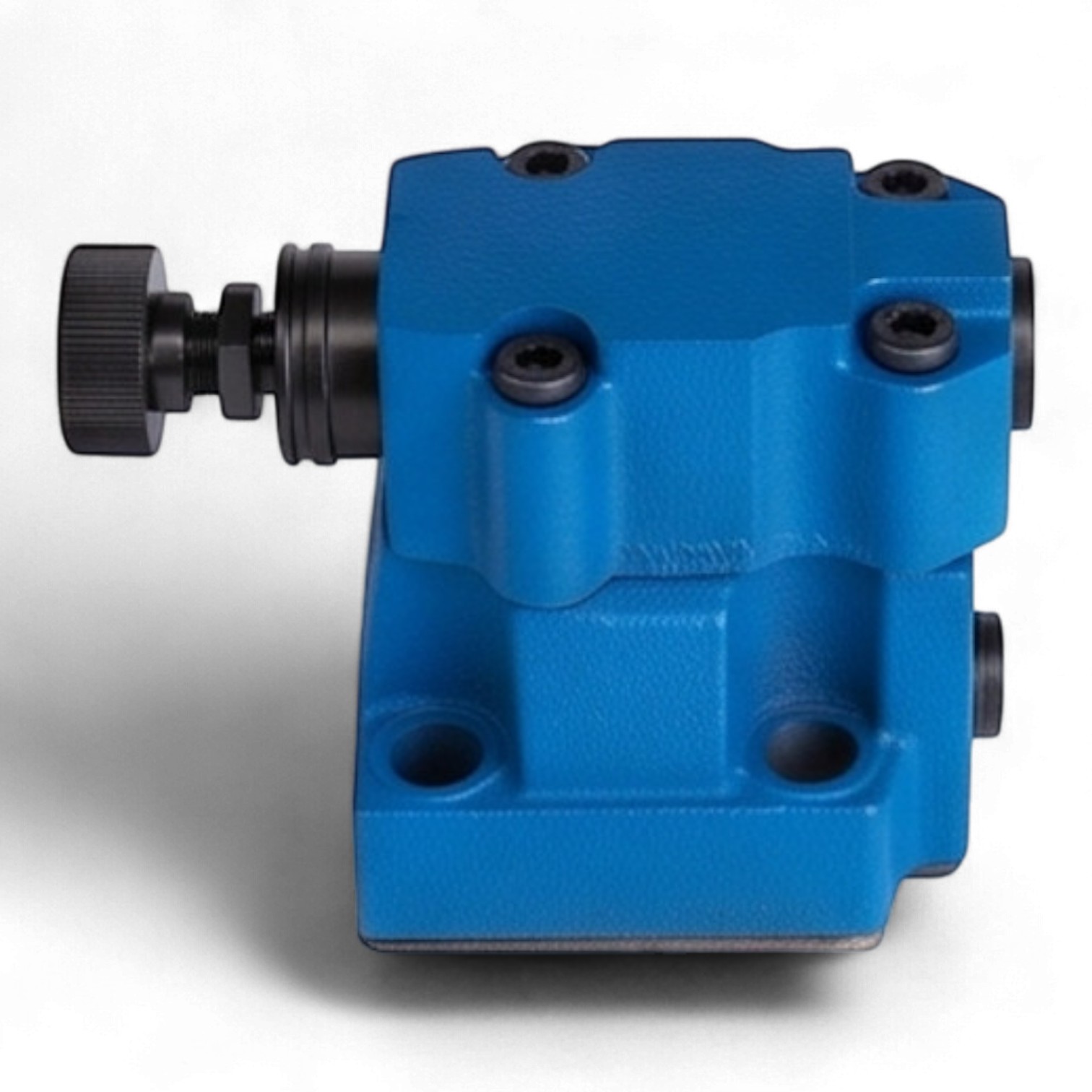

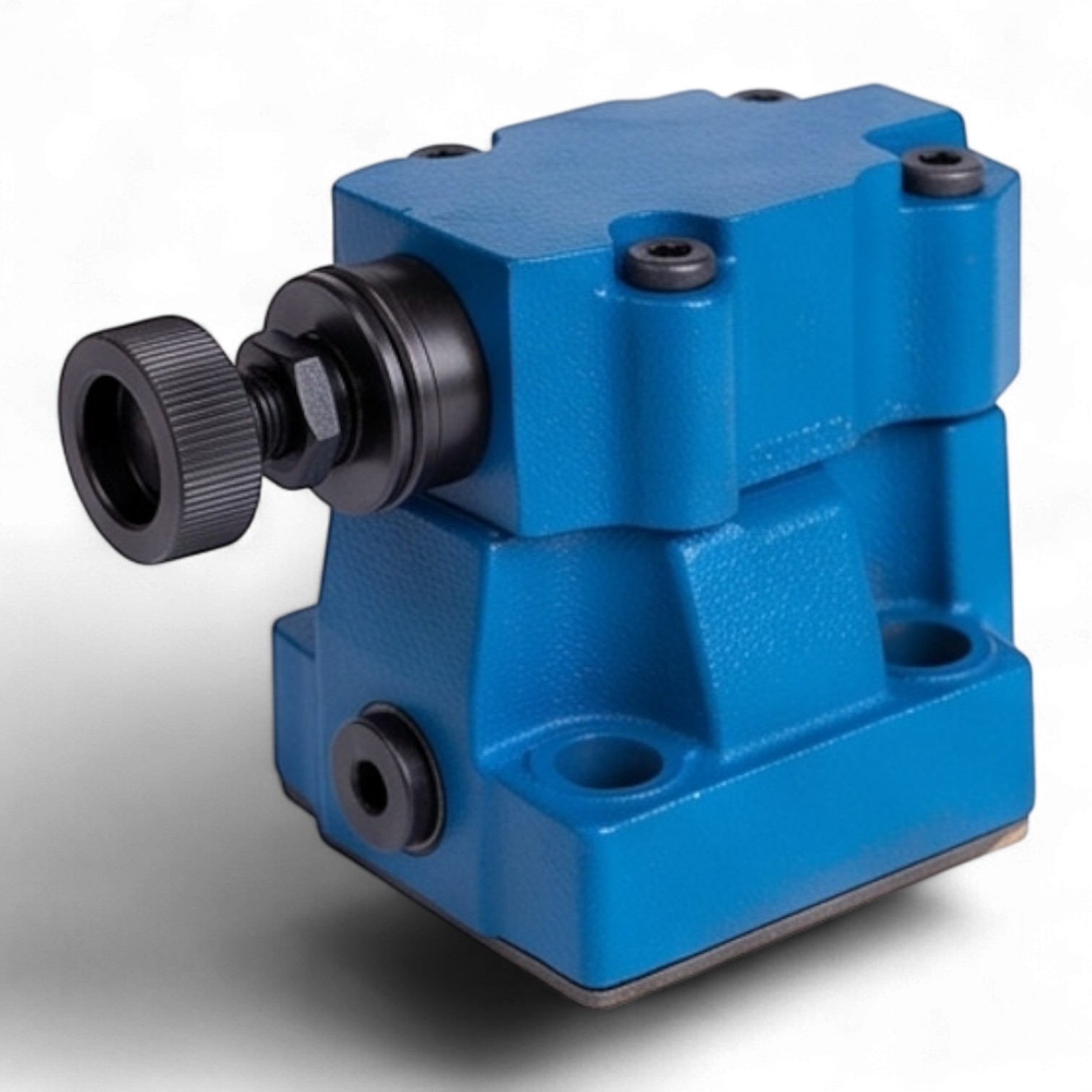

Техническое описание гидроклапана МКПВ-20/3С2Р1
Гидроклапан предохранительный МКПВ-20/3С2Р1 представляет собой аппарат непрямого действия со стыковым способом монтажа. Данное устройство предназначено для поддержания установленного давления в гидравлических системах станков и прессового оборудования, защиты гидропривода от превышения номинального давления, а также для дистанционной разгрузки системы через электромагнитное управление.
Конструктивные особенности и принцип работы

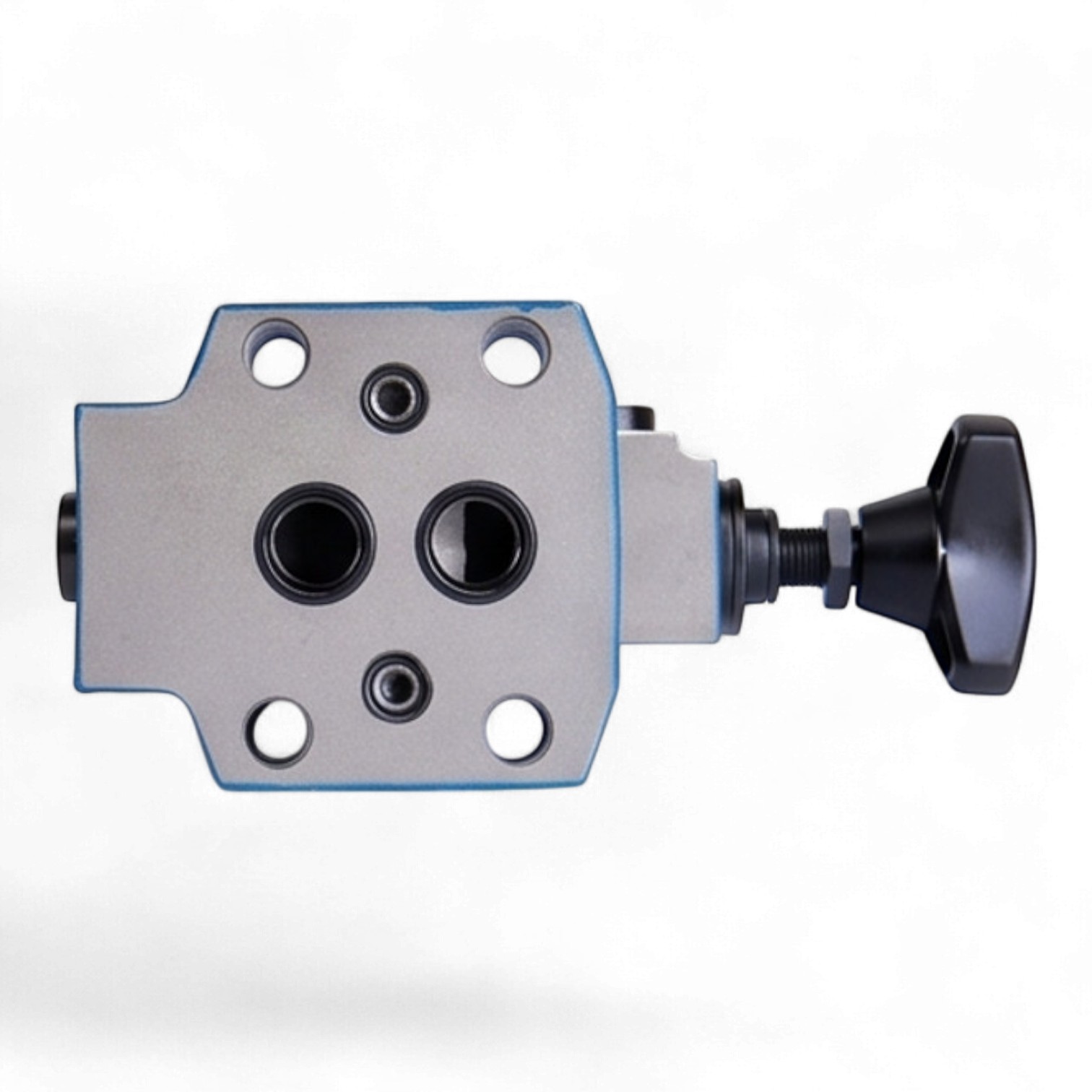

Клапан состоит из основного каскада (золотникового типа) и управляющего каскада (вспомогательного клапана). Стыковое исполнение корпуса обеспечивает герметичное соединение с монтажной плитой без использования трубопроводов, что минимизирует риск утечек и упрощает компоновку гидроагрегата. Наличие встроенного электромагнитного управления (индекс "Р") позволяет осуществлять перевод системы в режим холостого хода (разгрузки) по электрическому сигналу.
Технические параметры
- Условный проход (Dy): 20 мм
- Номинальное давление на входе: 32 МПа (макс. до 35 МПа)
- Диапазон регулирования давления: 0.5 – 32 МПа
- Номинальный расход рабочей жидкости: 160 л/мин
- Максимальный расход: до 250 л/мин
- Тип монтажа: Стыковой (согласно ГОСТ 26890)
- Вид управления: Электромагнитное (дистанционная разгрузка)
- Напряжение питания соленоида: 220В AC (или согласно установленному электромагниту)
- Рабочая среда: Минеральные масла кинематической вязкостью от 10 до 400 мм²/с
- Класс чистоты рабочей жидкости: не ниже 12 по ГОСТ 17216-71
- Тонкость фильтрации: 25 мкм
- Масса изделия: 6.8 кг
Эксплуатационные характеристики
Устройство рассчитано на эксплуатацию в районах с умеренным и холодным климатом (категория размещения УХЛ4). Температурный режим окружающей среды должен находиться в пределах от +1°C до +45°C. Клапан обеспечивает высокую стабильность поддержания давления при изменении расхода и обладает низким уровнем гидравлического шума.
