МКПВ-10/3С4Р2.24

Техническое описание гидроклапана МКПВ-10/3С4Р2.24

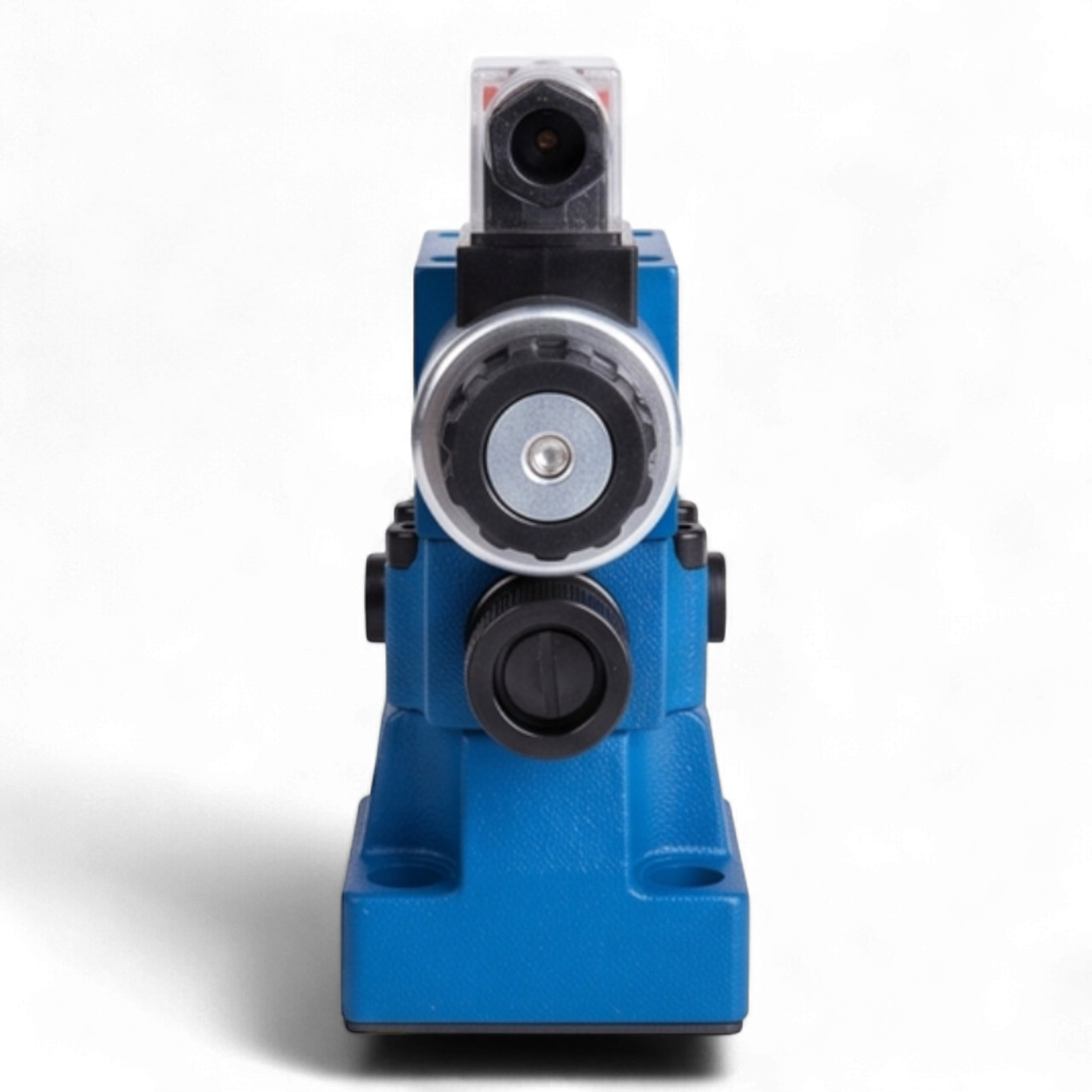

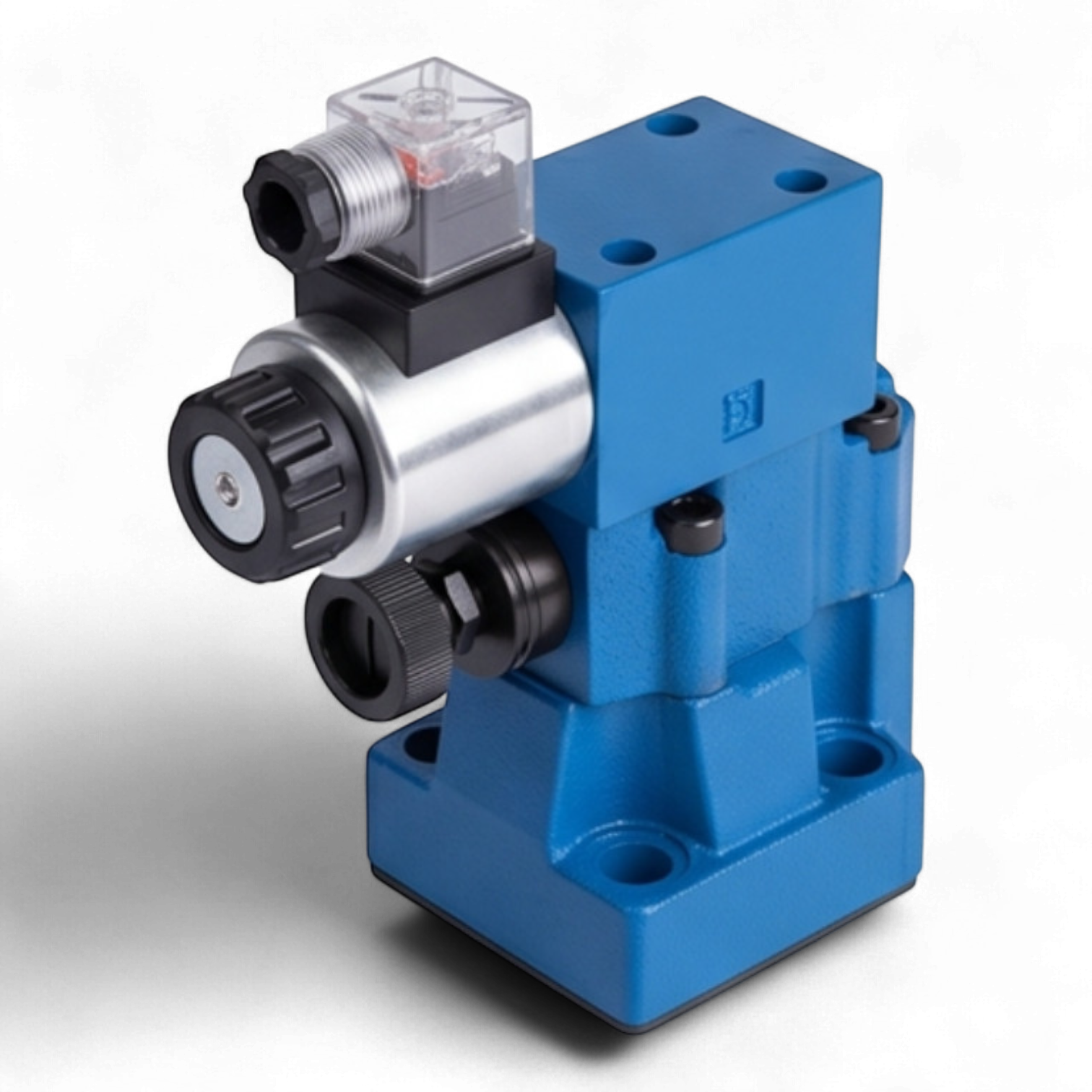

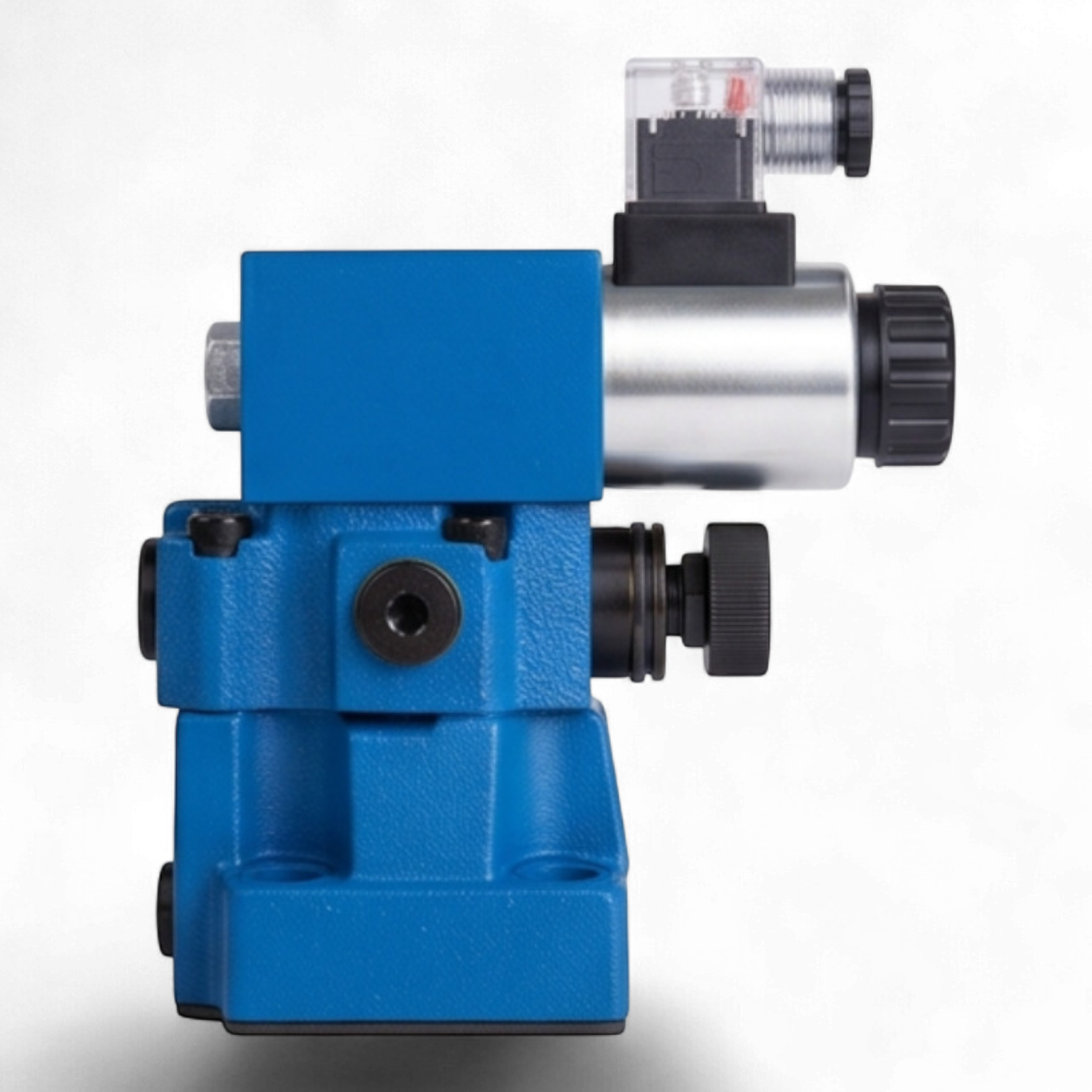

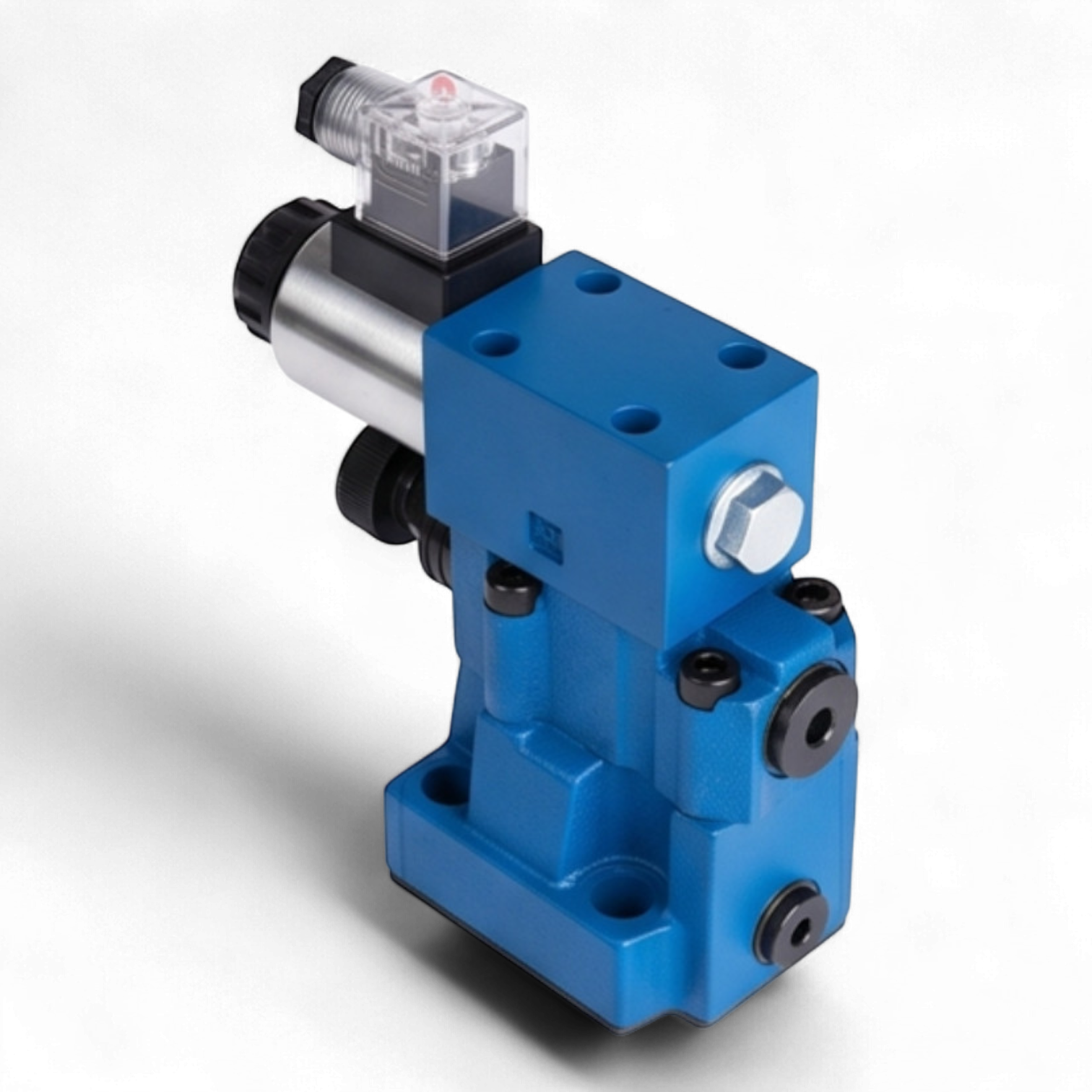

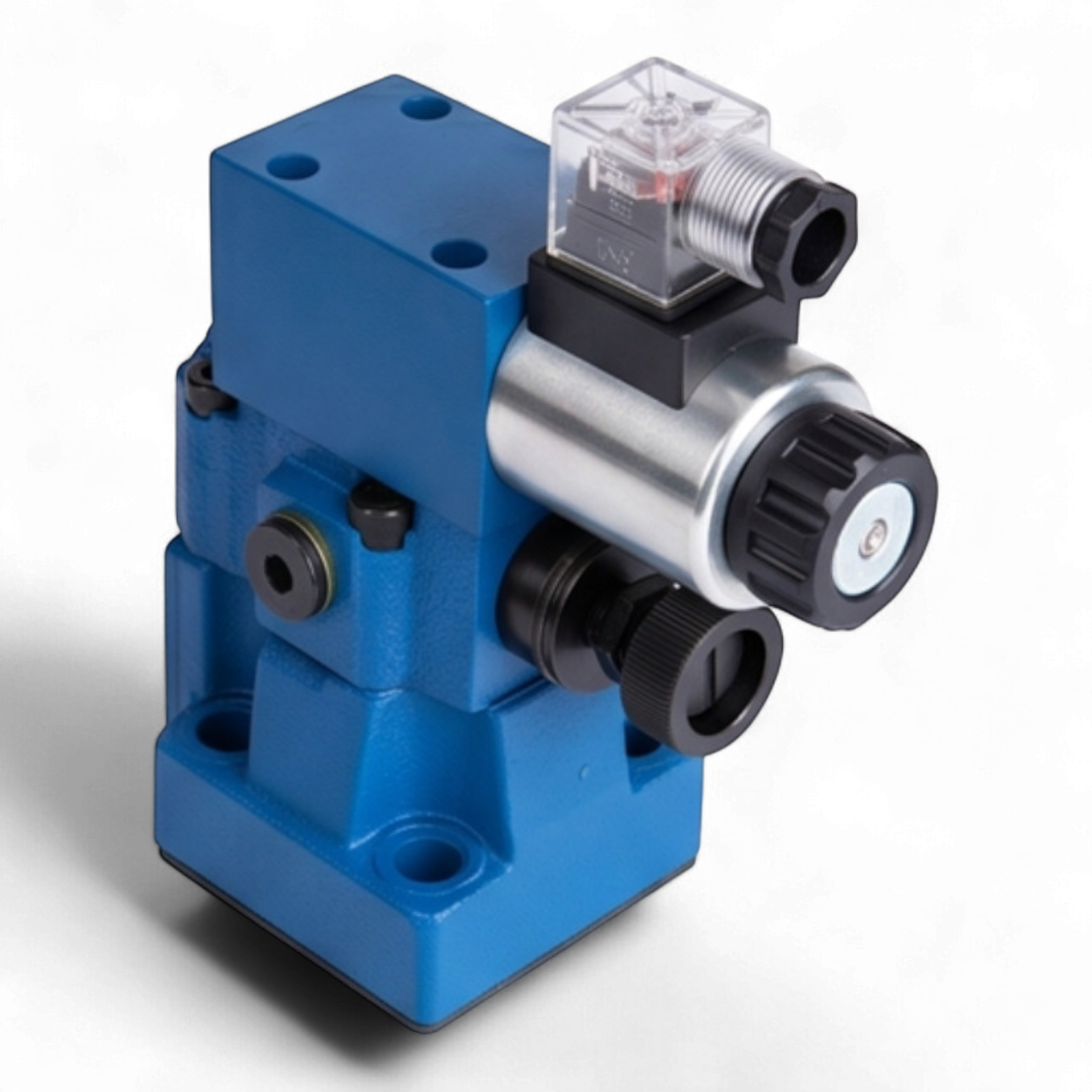

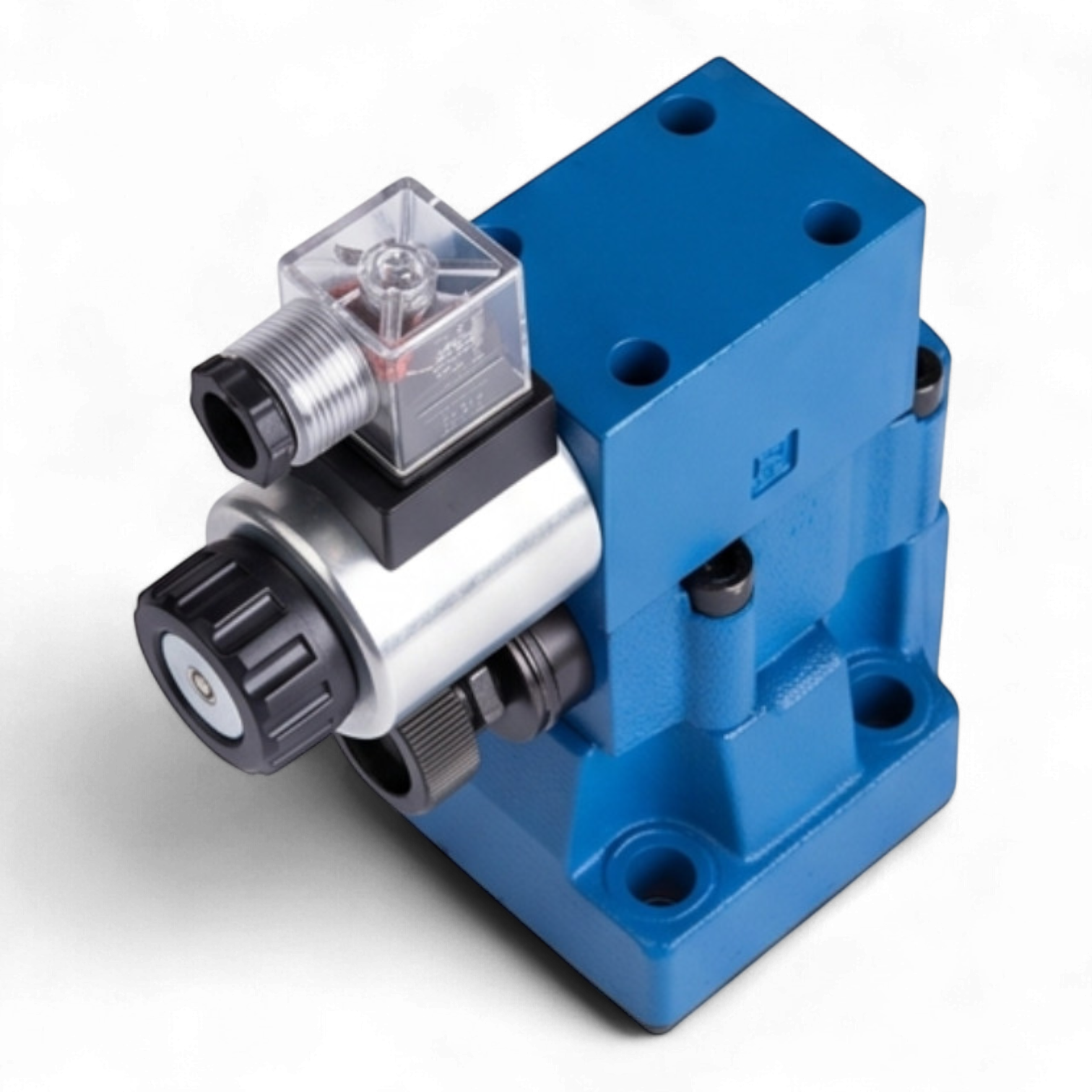

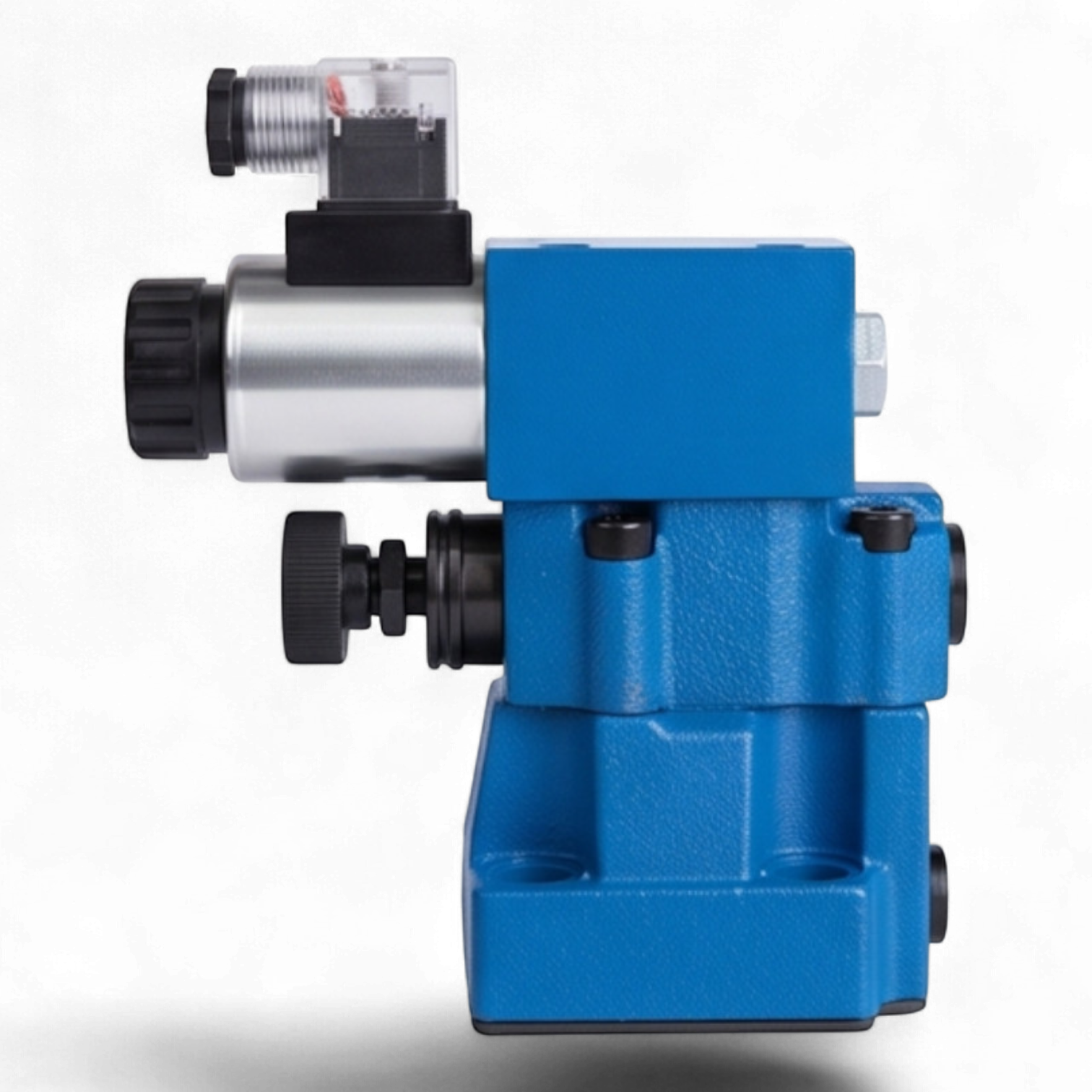

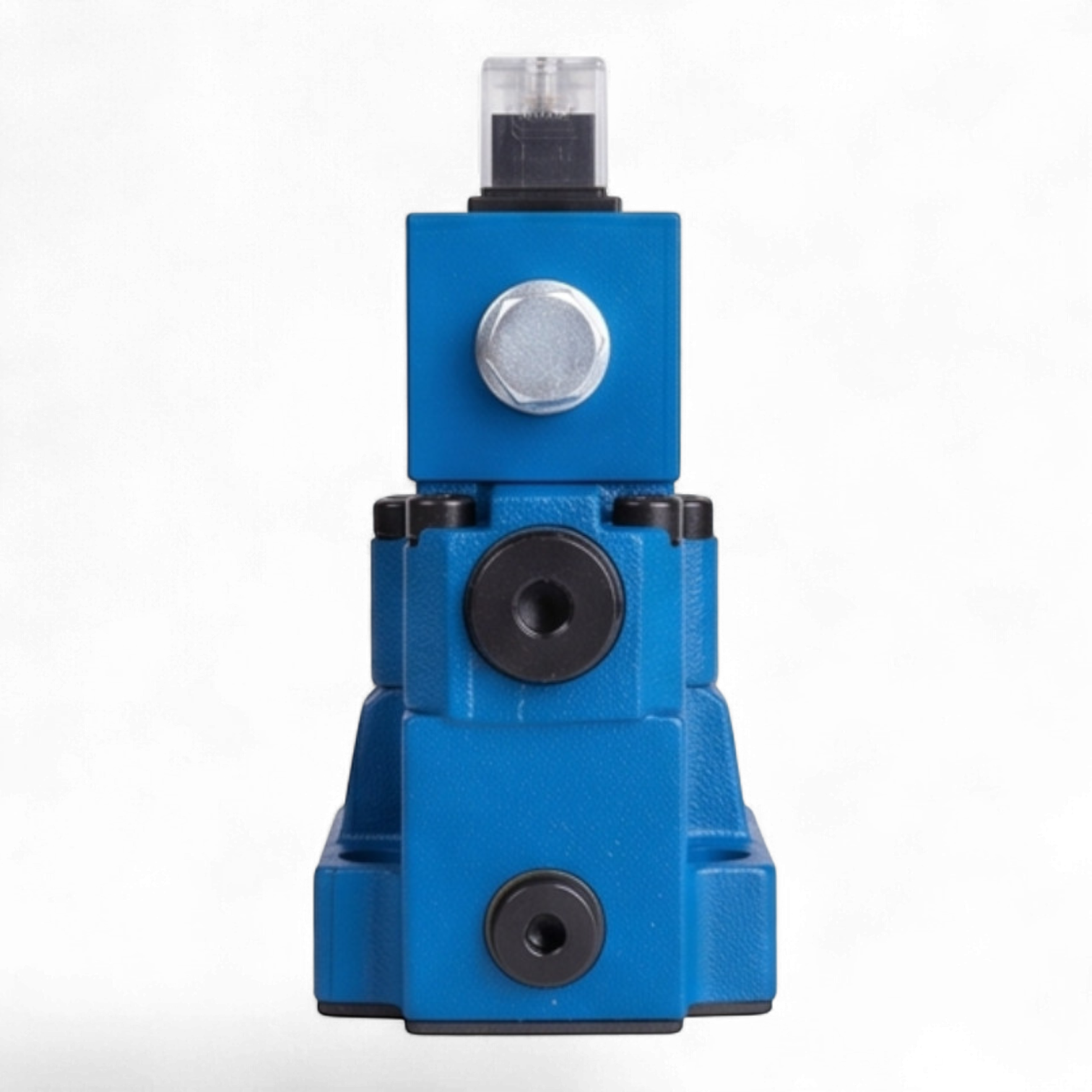

Гидроклапан предохранительный МКПВ-10/3С4Р2.24 представляет собой аппарат непрямого действия со стыковым способом монтажа, предназначенный для поддержания установленного давления, предохранения гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы через электромагнитное управление.

Конструктивное исполнение стыкового монтажа обеспечивает герметичность сопряжения с монтажной плитой и минимизацию гидравлических потерь. Устройство оснащено встроенным вспомогательным клапаном (пилотом) с электромагнитным приводом, что позволяет реализовывать сложные циклы работы гидропривода в автоматическом режиме.

Технические параметры и эксплуатационные показатели:

• Условный проход (Dу): 10 мм
• Номинальное давление нагнетания: 25 МПа (250 бар)
• Диапазон регулировки давления: 0.5 – 32 МПа (в зависимости от настройки пружины)
• Номинальный расход рабочей жидкости: до 100 л/мин
• Тип управления разгрузкой: Электромагнитное (нормально-закрытое/открытое в зависимости от исполнения)
• Параметры электропитания: 24 В постоянного тока (DC)
• Тип монтажа: Стыковой, согласно ГОСТ 26890 / ISO 6264
• Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 700 мм²/с (сСт)
• Тонкость фильтрации: не хуже 25 мкм (класс чистоты 12 по ГОСТ 17216)
• Температурный диапазон эксплуатации: от -40°C до +120°C (для рабочей жидкости)
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
• Масса изделия: 16.0 кг

Функциональные особенности:

• Двухкаскадная схема работы обеспечивает высокую стабильность давления при изменении расхода.
• Возможность дистанционного управления разгрузкой гидросистемы через встроенный электромагнитный распределитель.
• Высокое быстродействие и надежность срабатывания при частоте циклов до 3000 в час.
• Компактное исполнение, позволяющее интегрировать клапан в стандартные гидроблоки и панели управления.
